INSTRUKCJA OBSŁUGI SMIGMA 250.IGBT Stamos

• It will be easier for your customer service clerk to determine the source of the problem if you give a detailed and precise description of the matter. The more detailed your information, the better the customer service will be able to answer your problem rapidly and efciently! CAUTION: Never open the device without the authorization of your customer service. This can lead to a loss of warranty! EN PL SYMBOLE Należy zapoznać się z instrukcją obsługi. Nie wolno wyrzucać urządzeń elektrycznych razem z odpadami gospodarstwa domowego. Urządzenie jest zgodne z deklaracją CE. Należy stosować odzież ochronną zabezpieczającą całe ciało. Uwaga! Załóż rękawice ochronne. Należy stosować okulary ochronne. Stosuj obuwie ochronne. Uwaga! Gorąca powierzchnia może spowodować oparzenia. Uwaga! Ryzyko pożaru lub wybuchu. Uwaga! Szkodliwe opary, niebezpieczeństwo zatrucia. Gazy i opary mogą być niebezpieczne dla zdrowia. Podczas procesu spawania wydobywają się gazy i opary spawalnicze. Wdychanie tych substancji może być niebezpieczne dla zdrowia. Należy stosować maskę spawalniczą z odpowiednim stopniem zaciemnienia ltra. UWAGA! Szkodliwe promieniowanie łuku spawalniczego Nie wolno dotykać części pod napięciem UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu. Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

• Należy zadbać o bezpieczeństwo własne i osób postronnych, zapoznając się i postępując dokładnie z wytycznymi zawartymi w instrukcji urządzenia.

• Do uruchomienia, użytkowania, obsługi i naprawy maszyny wolno dopuszczać wyłącznie osoby wykwalikowane.

• Urządzenia nie wolno używać niezgodnie z jego przeznaczeniem.

• Należy przestrzegać przepisów bezpieczeństwa i higieny pracy dotyczących czynności spawalniczych oraz wyposażyć stanowisko pracy w odpowiednią gaśnicę.

• Zabronione jest spawanie w miejscach, w których może dojść do zapłonu materiałów łatwopalnych.

• Zabronione jest spawanie w atmosferze zawierającej cząsteczki palne lub opary substancji wybuchowych.

• Należy w promieniu 12 m od miejsca spawania usunąć wszystkie materiały palne, a jeżeli jest to niemożliwe, to materiały palne należy przykryć niepalnym nakryciem.

• Należy zastosować środki bezpieczeństwa przed snopem iskier oraz rozżarzonymi cząsteczkami metalu.

• Należy zwrócić uwagę na to, że iskry lub gorące odpryski metalu mogą przedostać się przez szczeliny lub otwory w nakryciach, osłonach lub parawanach ochronnych.

• Nie wolno spawać zbiorników lub beczek, które zawierają lub zawierały substancje łatwopalne. Nie wolno spawać również w ich pobliżu.

• Nie wolno spawać zbiorników pod ciśnieniem, przewodów instalacji ciśnieniowej lub zasobników ciśnieniowych.

• Zawsze należy zadbać o wystarczającą wentylację.

• Przed przystąpieniem do spawania zaleca się przyjąć stabilną pozycję.

• Podczas spawania należy mieć na sobie czystą, niezaolejoną odzież ochronną, wykonaną z materiału niepalnego oraz nieprzewodzącego (skóra, gruba bawełna), rękawice skórzane, wysokie buty oraz kaptur ochronny.

• Przed rozpoczęciem spawania należy pozbyć się przedmiotów łatwopalnych lub wybuchowych, takich jak zapalniczki na propan butan, czy zapałki.

• Należy stosować ochronę, twarzy (hełm lub osłonę) i oczu, z ltrem o stopniu zaciemnienia dobranym do wzroku spawacza i natężenia prądu spawania. Standardy bezpieczeństwa proponują zabarwienie nr 9 (minimalnie nr 8) dla każdego natężenia prądu poniżej 300 A. Niższe zabarwienie osłony można stosować, jeżeli łuk zakrywa przedmiot obrabiany.

• Zawsze należy stosować atestowane okulary ochronne z osłoną boczną pod hełmem lub inną osłonę.

• Należy stosować osłony miejsca pracy, w celu ochrony innych osób przed oślepiającym promieniowaniem świetlnym lub odpryskami.

• Należy zawsze nosić zatyczki do uszu lub inną ochronę słuchu, w celu ochrony przed nadmiernym hałasem oraz by uniknąć przedostania się odprysków do uszu.

• Osoby postronne należy ostrzec przed patrzeniem na łuk elektryczny.

• Kabel zasilający należy podłączyć do najbliżej położonego gniazda i ułożyć w sposób praktyczny oraz bezpieczny. Należy unikać niedbałego rozłożenia kabla w pomieszczeniu na niezbadanym podłożu, co może doprowadzić do porażenia elektrycznego lub pożaru.

• Zetknięcie się z elektrycznie naładowanymi elementami może spowodować porażenie elektryczne lub ciężkie poparzenie.

• Łuk elektryczny oraz obszar roboczy, podczas przepływu prądu, są naładowane elektrycznie.

• Obwód wejściowy oraz wewnętrzny obwód prądowy urządzenia znajdują się również pod napięciem przy włączonym zasilaniu.

• Nie wolno dotykać elementów znajdujących się pod napięciem elektrycznym.

• Należy nosić suche, niepodziurawione, izolowane rękawiczki oraz odzież ochronną.

• Należy stosować maty izolacyjne lub inne powłoki izolacyjne na podłodze, które są wystarczająco duże, żeby nie dopuścić do kontaktu ciała z przedmiotem lub podłogą.

• Nie wolno dotykać łuku elektrycznego.

• Przed obsługą, czyszczeniem lub wymianą elektrody należy wyłączyć dopływ prądu elektrycznego.

• Należy upewnić się, czy kabel uziemienia jest właściwie podłączony, oraz czy wtyk jest właściwie połączony z uziemionym gniazdem. Nieprawidłowe podłączenie uziemienia urządzenia może spowodować zagrożenie życia lub zdrowia.

• Należy regularnie sprawdzać kable prądowe pod kątem uszkodzeń lub braku izolacji. Kabel uszkodzony należy wymienić. Niedbała naprawa izolacji może spowodować śmierć lub utratę zdrowia.

• Urządzenie należy wyłączyć, jeżeli nie jest użytkowane.

• Kabla nie wolno zawijać wokół ciała.

• Przedmiot spawany należy właściwie uziemić.

• Wolno stosować wyłącznie wyposażenie w dobrym stanie.

• Uszkodzone elementy urządzenia należy naprawić lub wymienić. Podczas pracy na wysokościach należy używać pasów bezpieczeństwa.

• Wszystkie elementy wyposażenia oraz bezpieczeństwa powinny być przechowywane w jednym miejscu.

• W chwili załączenia wyzwalacza końcówkę uchwytu należy trzymać z dala od ciała.

• Przymocuj kabel masowy do elementu spawanego lub możliwie jak najbliżej tego elementu (np. do stołu roboczego). PO ODŁĄCZENIU KABLA ZASILAJĄCEGO URZĄDZENIE MOŻE BYĆ JESZCZE POD NAPIĘCIEM.

• Po wyłączeniu urządzenia oraz odłączeniu kabla napięciowego należy sprawdzić napięcie na kondensatorze wejściowym i upewnić się, że wartość napięcia jest równa zeru. W przeciwnym przypadku nie wolno dotykać elementów urządzenia.

• Należy zawsze zachować odstęp od wylotu gazu.

• Podczas spawania należy zwrócić uwagę na wymianę powierza, unikając wdychania gazu.

• Należy usunąć, z powierzchni detali spawanych, substancje chemiczne (smary, rozpuszczalniki), gdyż pod wpływem temperatury spalają się i wydzielają trujące dymy.

• Spawanie detali ocynkowanych jest dozwolone tylko przy zapewnieniu wydajnych odciągów wraz z ltracją oraz dopływu czystego powietrza. Opary cynku są silnie trujące, objawem zatrucia jest tzw. gorączka metaliczna.

Nazwa produktu SPAWARKA Model S-MIGMA 250.IGBT Znamionowe napięcie / Częstotliwość 230V~ / 50 Hz Znamionowy prąd wejściowy [A] 33 (MMA)

• Urządzenie należy stosować zgodnie z przeznaczeniem, z zachowaniem przepisów BHP oraz obostrzeń wynikających z danych zawartych na tabliczce znamionowej (stopień IP, cykl pracy, napięcie zasilania itd.).

• Maszyny nie wolno otwierać, ponieważ spowoduje to utratę gwarancji, ponadto eksplodujące, nieosłonięte części mogą spowodować uszkodzenia ciała.

• Producent nie ponosi odpowiedzialności za zmiany techniczne urządzenia bądź szkody materialne wynikłe na skutek wprowadzenia tych zmian.

• W przypadku nieprawidłowego działania urządzenia należy skontaktować się z serwisem.

• Nie wolno zasłaniać szczelin wentylacyjnych– należy ustawić spawarkę w odległości 30 cm od otaczających ją przedmiotów.

• Spawarki nie wolno trzymać pod ramieniem lub blisko ciała.

• Maszyny nie wolno instalować w pomieszczeniach o agresywnym środowisku, dużym zapyleniu oraz w obliżu urządzeń o dużej emisji pola elektromagnetycznego.

3.2 PRZECHOWYWANIE URZĄDZENIA

• Maszynę należy chronić przed wodą i wilgocią.

• Spawarki nie wolno stawiać na podgrzewanej powierzchni.

• Urządzenie należy przechowywać w suchym i czystym pomieszczeniu. PL20 21 Rev. 23.05.2022 Rev. 23.05.2022

3.3 PODŁĄCZENIE URZĄDZENIA

3.3.1 Podłączenie prądu

• Podłączenia urządzenia powinna dokonać osoba wykwalikowana. Ponadto osoba z niezbędnymi kwalikacjami powinna sprawdzić czy uziemienie oraz instalacja elektryczna, wraz układem zabezpieczenia, są zgodna z przepisami bezpieczeństwa i funkcjonują prawidłowo.

• Urządzenie należy ustawić w pobliżu miejsca pracy.

• Należy unikać zbyt długich przewodów do podłączenia maszyny.

• Spawarki jednofazowe powinny być podłączone do gniazda wyposażonego w bolec uziemiający.

• Spawarki zasilane z sieci 3-Fazowej są dostarczane bez wtyczki, należy we własnym zakresie zaopatrzyć się w taką wtyczkę, a montaż zlecić wykwalikowanej osobie. UWAGA! URZĄDZENIE WOLNO EKSPLOATOWAĆ WYŁĄCZNIE, GDY JEST PODŁĄCZONE DO INSTALACJI ZE SPRAWNYM BEZPIECZNIKIEM

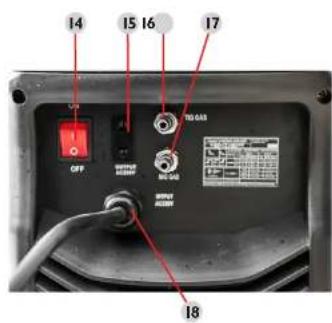

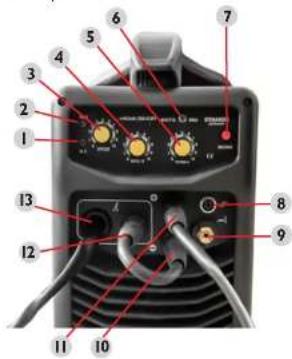

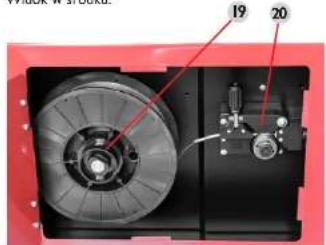

Opis urządzenia: Widok z tyłu: Widok w środku:

1. PRZECIĄŻENIE / AWARIA = lampka zapala się w przypadku wystąpienia dwóch sytuacji:

a) jeżeli maszyna ma awarię i nie może być eksploatowana. b) jeżeli spawarka przekroczyła standardowy czas przeciążenia, przechodzi w tryb bezpieczeństwa a następnie wyłącza się. Oznacza to, że urządzenie w ramach kontroli temperatury i przegrzania przechodzi w tryb spoczynku. Podczas tego procesu zaświeca się kontrolka ostrzegawcza na przednim panelu. W tej sytuacji nie trzeba wyciągać wtyku zasilania z gniazdka. W celu schłodzenia urządzenia wentylator może funkcjonować dalej. Jeżeli czerwona kontrolka nie świeci się, to oznacza to, że urządzenie schłodziło się do temperatury eksploatacji i może być ponownie użytkowane.

2. Kontrolka sygnalizująca włączone zasilanie

3 Pokrętło służące do ustawienia prędkości wysuwu drutu

4. Pokrętło regulacji napięcia metodą MIG

5. Pokrętło regulacji prądu w metodzie TIG / MMA

6. Przełącznik TIG/MIG – MMA

7. INCHING – Przycisk wysuwu drutu – po wciśnięciu tego przycisku, spawarka rozpoczyna

podawanie drutu. Drut będzie podawany do momentu zwolnienia przycisku. Służy to podaniu drutu np. po wymianie szpuli.

8. Gniazdo przyłącza przycisku sterowania TIG

9. Gniazdo przewodu prądowo-gazowego palnika TIG

10. Wyjście przewodu „–”

11. Wyjście przewodu „+”

12. Gniazdo przewodu zmiany polaryzacji:

Podłączony do bieguna dodatniego – spawanie MIG Podłączony do bieguna ujemnego – spawanie FLUX

13. Gniazdo przyłącza MIG

15. Gniazdo podłączenia podgrzewacza do gazu CO2 – 230V~

16. Przyłącze gazu przy metodzie spawania TIG

17. Przyłącze gazu przy metodzie spawania MIG

18. Przewód zasilający

21. Przewód do zmiany polaryzacji spawania MIG/FLUX

3. Uchwyt spawalniczy MIG

1. Kapturek długi, tylny

4. Tuleja zaciskowa w obudowie

5. PODŁĄCZENIE PRZEWODÓW

OPIS PODŁĄCZENIA PRZEWODÓW: Należy ograniczyć liczbę przewodów spawalniczych podłączonych jednocześnie do spawarki do minimum. Na przykład w trakcie spawania metodą MIG, żaden inny przewód spawalniczy (np. TIG), nie powinien być podłączony do urządzenia, bo funkcja MIG nie będzie działać. Taki zabieg ma na celu zapewnienie prawidłowego działania urządzenia oraz bezpieczeństwa operatora.

1. Należy wybrać na przełączniku (6) funkcję spawania MMA.

2. Należy podłączyć przewód masowy do złącza oznaczonego znakiem „+” (11).

3. Następnie należy podłączyć przewód spawalniczy z uchwytem elektrody MMA do złącza oznaczonego

znakiem „-” (10). UWAGA! Polaryzacja przewodów może się różnić! Wszystkie informacje dotyczące polaryzacji powinny być opisane na opakowaniu dostarczonym przez producenta elektrod!

4. W tym momencie można podłączyć przewód sieciowy i włączyć zasilanie, po podłączeniu przewodu

masowego do przedmiotu spawanego można rozpocząć pracę.

Przed przystąpieniem do spawania metodą TIG należy podłączyć butlę z gazem do gniazda w tylnej części urządzenia oznaczonego na rysunku numerem 16 (TIG GAS).

1. Należy wybrać na przełączniku (6) funkcję spawania MIG/TIG.

2. Należy podłączyć przewód masowy do złącza oznaczonego znakiem „+” (11).

3. Podłączyć przewód prądowo-gazowy palnika TIG do złącza (9) oraz przewód sterowania TIG do złącza

4. W tym momencie można podłączyć przewód sieciowy i włączyć zasilanie, po podłączeniu przewodu

masowego do przedmiotu spawanego można rozpocząć pracę.

Przed przystąpieniem do spawania metodą MIG należy podłączyć butlę z gazem do gniazda w tylnej części urządzenia oznaczonego na rysunku numerem 17 (MIG GAS) Następnie należy podłączyć przewód do zmiany polaryzacji spawania MIG/FLUX do do złącza oznaczonego znakiem „+” (11) i złącza oznaczonego na rysunku numerem 12.

1. Należy wybrać na przełączniku (6) funkcję spawania MIG/TIG.

2. Należy podłączyć przewód masowy do złącza oznaczonego znakiem „-” (10).

3. Następnie należy założyć odpowiedni drut spawalniczy oraz podłączyć przewód sieciowy i włączyć

zasilanie, po podłączeniu przewodu masowego do przedmiotu spawanego można rozpocząć pracę.

Przed przystąpieniem do spawania metodą FLUX należy podłączyć przewód do zmiany polaryzacji spawania MIG/FLUX do złącza oznaczonego znakiem „-” (10) i złącza oznaczonego na rysunku numerem 12.

1. Należy wybrać na przełączniku (6) funkcję spawania MIG/TIG.

2. Należy podłączyć przewód masowy do złącza oznaczonego znakiem „+” (11).

3. Następnie należy założyć odpowiedni drut spawalniczy oraz podłączyć przewód sieciowy i włączyć

zasilanie, po podłączeniu przewodu masowego do przedmiotu spawanego można rozpocząć pracę.

6. UTYLIZACJA OPAKOWANIA

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!

7. TRANSPORT I PRZECHOWYWANIE

Podczas transportu urządzenie należy zabezpieczyć przed wstrząsami i przewróceniem się oraz nie ustawiać go „do góry nogami”. Urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu, w którym obecne jest suche powietrze i nie występują gazy powodujące korozję.

8. CZYSZCZENIE I KONSERWACJA

• Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.

• Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących.

• Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

• Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

9. REGULARNA KONTROLA URZĄDZENIA

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy. Co należy zrobić w przypadku pojawienia się problemu? Należy skontaktować się ze sprzedawcą i przygotować następujące dane:

• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).

• Ewentualnie zdjęcie niesprawnej części.

• Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak precyzyjny, jak jest to tylko możliwe. usterek! Im bardziej szczegółowe są dane, tym szybciej można Państwu pomóc! UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji! PL24 25 Rev. 23.05.2022 Rev. 23.05.2022
