Produkttyp	Cellulare Wildkamera mit Solarpanel
Marke	Spypoint
Modell	Link-S-Dark
Hauptstromversorgung	Wiederaufladbarer interner Lithium-Akku über Solarpanel oder 12V-USB-Kabel (5V-Ladegerät nicht im Lieferumfang)
Hilfsstromversorgung	8 AA-Batterien (Alkali oder Lithium); externe 12V-Batterie (#KIT-12V); wiederaufladbarer Lithium-Akku LIT-09 (separat erhältlich)
Mobilfunkkonnektivität	4G (Bänder 800/850/900/1900/2100 MHz) mit voraktivierter Micro-SIM-Karte im Lieferumfang
Speicher	SD-Karte (Klasse 10, 2 bis 32 GB) - separat erhältlich
Erkennung	Passiver Infrarotsensor (PIR) mit Erkennungslinse
Erkennungsreichweite	Bis zu 25 Fuß (7,5 Meter) für klare Nachtaufnahmen
Aufnahmemodi	Foto (mit einstellbarer Verzögerung und Serienbild bis zu 6); Intervall (regelmäßige Aufnahmen); Video (mit einstellbarer Dauer und Vor-Video-Foto)
Infrarot-Blitz	Infrarot-LED für Nachtaufnahmen; verbesserte Reichweite mit Hintergrundelementen
Bildschirm	Integrierter Sichtbildschirm
Solarpanel	Integriert, lädt den internen Akku bei Sonneneinstrahlung
Konfiguration	Über das Gerätedisplay, die SPYPOINT-App oder die Website spypoint.com
Dateiübertragung	Über Mobilfunknetz; einstellbare Häufigkeit (Standard alle 4 Stunden)
Aktivierungscode	Im Batteriefach; erforderlich zur Aktivierung des Geräts
Garantie	2 Jahre (Programm „You're Covered“)
Befestigung	Montagegurt mit Sockel; Standard-Stativgewinde 1/4";-20
Wartung	Mit einem weichen Tuch reinigen; keine scheuernden Mittel verwenden; Gerät am Ende seiner Lebensdauer in einem EAG-Zentrum recyceln
Sicherheit	Verriegelungsclip und Öffnung für Diebstahlsicherungskabel
Ersatzteile	Langstreckenantenne (#CA-01); externe 12V-Batterie (#KIT-12V); Akku-Pack LIT-09; Montagesockel (im Lieferumfang)

Häufig gestellte Fragen - LinkSDark Spypoint

Wo befindet sich der Aktivierungscode des Geräts?

Der Aktivierungscode befindet sich im Batteriefach Ihres LINK-S-DARK. Öffnen Sie das Fach und notieren Sie den aufgedruckten Code.

Wie aktiviere ich mein Gerät?

Sie können das Gerät über die SPYPOINT-App (verfügbar bei Google Play und im App Store) oder über die Website www.spypoint.com aktivieren. Befolgen Sie diese Schritte: Wählen Sie 'Gerät aktivieren', wählen Sie 'LINK-S-DARK', erstellen Sie ein Konto und geben Sie den Aktivierungscode ein.

Welche SD-Karte soll ich verwenden?

Verwenden Sie eine SD-Karte der Klasse 10 mit einer Kapazität zwischen 2 und 32 GB. Die Karte muss vor der ersten Verwendung formatiert werden. Besuchen Sie spypoint.com/support für Hilfe bei der Formatierung.

Wie lade ich den internen Akku auf?

Schalten Sie das Gerät aus (OFF), klappen Sie das Solarpanel nach unten, stecken Sie das mitgelieferte 12V-USB-Kabel in die 12V-Buchse des Geräts und verbinden Sie das andere Ende mit einem 5V-Wandladegerät (nicht im Lieferumfang). Laden Sie vor der ersten Verwendung 24 bis 48 Stunden lang. Das Solarpanel lädt den Akku auch bei Sonneneinstrahlung auf.

Wie installiere ich das Gerät richtig?

Installieren Sie das Gerät mit dem Montagegurt und dem Montagesockel. Die empfohlene Höhe entspricht der Körpermitte des Zieltiers. Der ideale Abstand beträgt etwa 7,5 Meter (25 Fuß). Für klarere Nachtaufnahmen stellen Sie sicher, dass sich Hintergrundelemente befinden, um den Infrarotblitz zu reflektieren.

Wie stelle ich die Menüsprache ein?

Navigieren Sie vom Startbildschirm aus mit den Tasten zu SETTINGS > GENERAL > LANGUAGE. Wählen Sie aus den verfügbaren Optionen: English, Deutsch oder Français. Drücken Sie OK zur Bestätigung.

Welche Aufnahmemodi sind verfügbar?

Das Gerät bietet drei Modi: FOTO (mit Verzögerung und Serienbild bis zu 6), INTERVALL (regelmäßige Aufnahmen ohne Erkennung) und VIDEO (mit einstellbarer Dauer, Vor-Video-Foto und Verzögerung).

Wie stelle ich die Übertragungshäufigkeit der Fotos ein?

Öffnen Sie in der SPYPOINT-App oder auf der Website die Geräteeinstellungen und ändern Sie die Übertragungshäufigkeit (Anzahl der Übertragungen pro Tag) und die Uhrzeit der ersten Übertragung. Standardmäßig findet alle 4 Stunden ab der Aktivierungszeit eine Übertragung statt.

Was tun, wenn das Gerät kein Mobilfunknetz findet?

Schalten Sie das Gerät aus und wieder ein, richten Sie die Antenne in verschiedene Richtungen, bewegen Sie das Gerät an einen Ort mit besserem Signal, oder verwenden Sie die optionale Langstreckenantenne (#CA-01).

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es gemäß den Vorschriften in einem EAG-Recyclingzentrum (Elektro- und Elektronikaltgeräte) ab. Wenden Sie sich an Ihre Gemeinde, um die Sammelstellen zu erfahren.

BEDIENUNGSANLEITUNG LinkSDark Spypoint

BEDIENUNGSCANLEITUNG

LINK-S-DARK

IM LIEFERUMFANG

1x Kamera
1x Micro SIM Karte (voraktiviert und in der Kamera eingelegt)

1x 12V USB-Ladekabel
1x Montagehalterung
1x Befestigungsgurt
1x Bedienungsanleitung

HINWEIS

Die SD Speicherkarte und AA Batterien sind separat erhaltlich.

Software Updates & FAQs sind verfügbar unter www.spypoint.info/service.

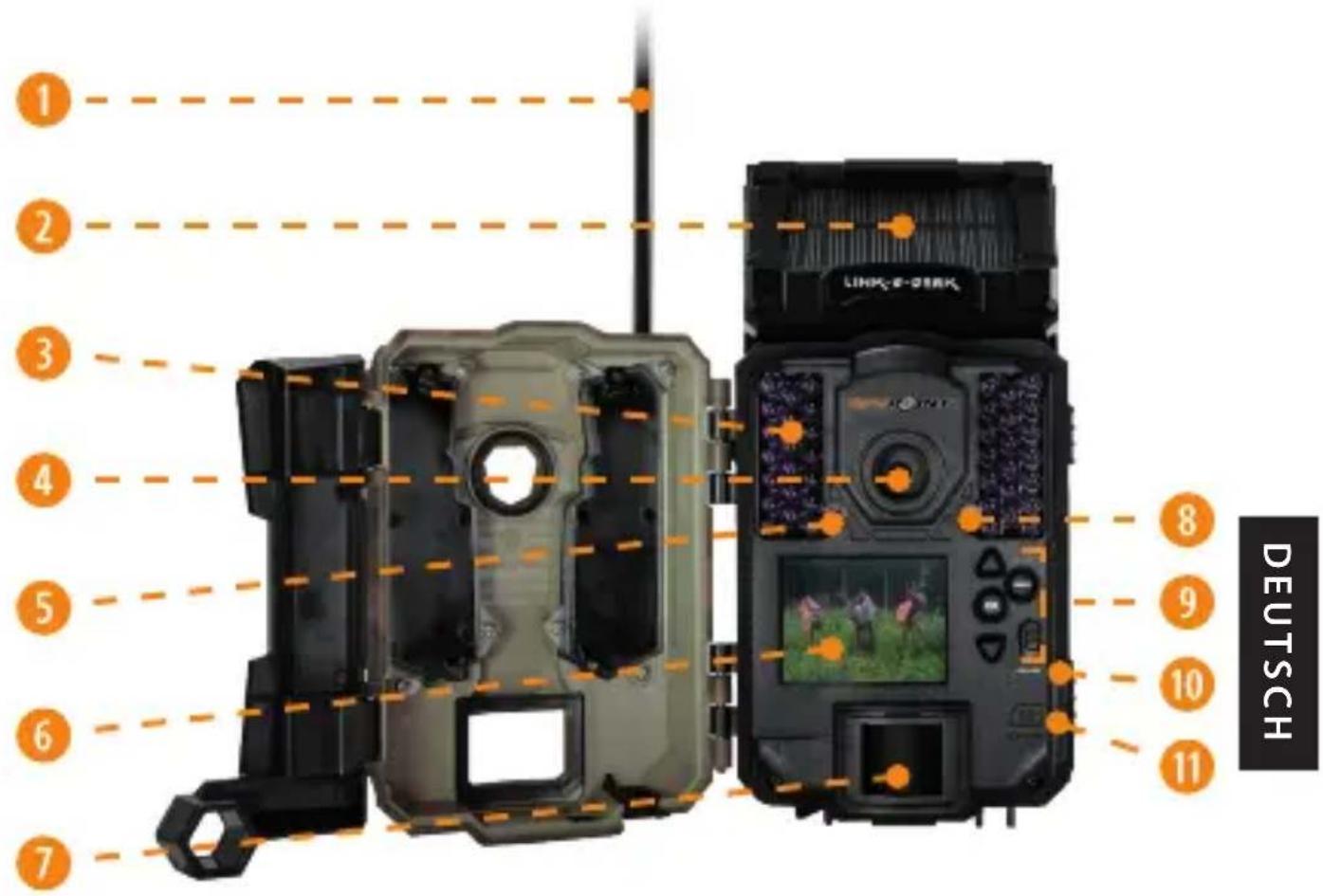

KOMPONENTEN

1 Antenne
2 Solarpanel
3 LEDs
4 Fotolinse
5 Lichtsensor
6 Bildschirm
7 Bewegungsmelder
8 Test LED
9 Navigationbasten
10 ON/OFF Schalter

11 SD Kartenleser

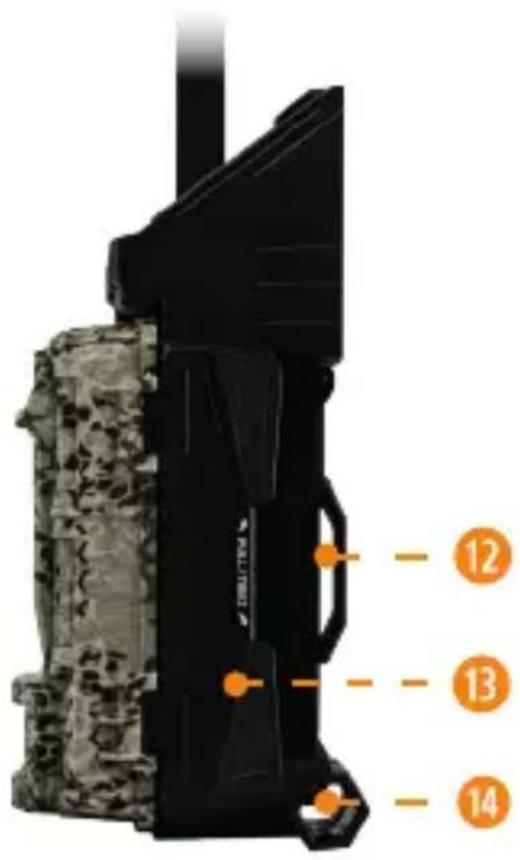

12 Schlitz für den Befestigungsgurt
13 Verriegelung
14 Loch für Kabelschloss

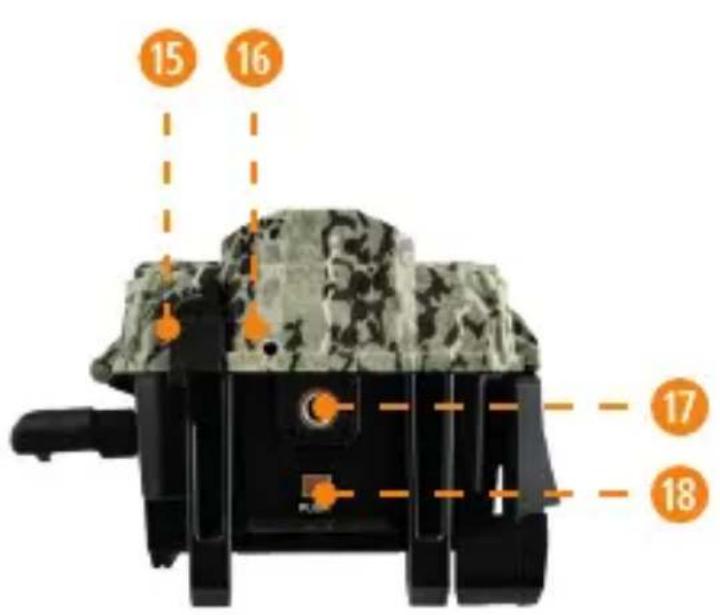

15 12V Eingang
16 Mikrofon
17 Schraubgewinde für Standard 1 / 4 -20
18 Taste zum Öffnen des Batteriefachs und SIM-Kartensteckplatz (innen)

VORBEREITUNG

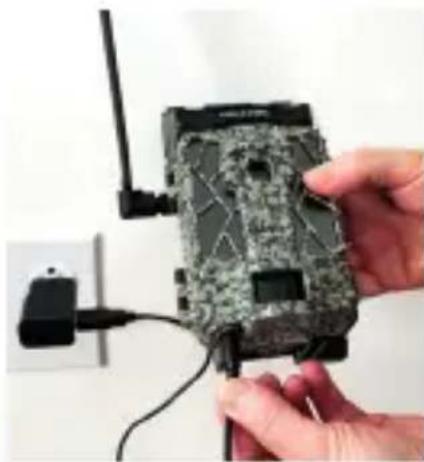

AUFLADEN DES INTERNEN LITHIUM-AKKUS

• Schalten Sie die Kamera AUS (OFF).
• Drehen Sie das Solarpanel/die Kamera nach unten, damit es den Ladevorgang über das 12V-USB-Kabel nichtephindert.
• Stecken Sie das 12V-USB-Kabel (im Lieferumfang enthalten) in die 12V-Buchse an der Unterseite des Geräts und verbinden Sie das andere Ende mit einem 5V-Netzstecker (nicht enthalten).
• Laden Sie die Kamera vor der Verwendung 24 bis 48 Stunden lang auf.

HINWEIS

• Sobald die Kamera eingesteckt ist, leuchtet ihr Bildschirm auf und der Ladezustand des Akkus wird 10 Sekunden lang angezeigt.
• Sie können während des Ladevorgangs jederzeit die OK-Taste drücken, um den Ladezustand des Akkus anzuzeigen.

VERSCHIEDENE STROMQUEllen FÜR DIE KAMERA VERWALTEN

1. Die Hauptstromquelle ihrer Kamera ist die interne Lithium-Batterie.

• Das Solarpanel hat die Aufgabe, die interne Batterie aufzuladen.

Die Kamera wird unter idealen Bedingungen (energiesparende Konfiguration und sonstige Umgebung) energetisch autark sein.
- Stellen Sie sicher, dass keine Gegenstände den Lichteinfall behindern oder das Solarpanel verdecken.
- Wenn der Ladezustand des internen Akkus niedrig ist, erhalten Sie eine Benachrichtigung in Ihrer App.
- Wenn der Ladezustand des internen Akkus nicht mehr ausreicht, schaltet sich die Kamera ab oder schaltet auf eine Hilfsstromquelle um, sofern Sie eine solche vorgesehen haben.
- Wenn sich die Kamera ausschaltet,aland das Solarpanel den internen Akku auf und die Kamera startet von selbst neu,sobald sie ausreichend geladen ist,dabei werden die zuvor gewährten Einstellungen beibehalten.

2. Es können zusätzliche Stromquellen verwendet werden:

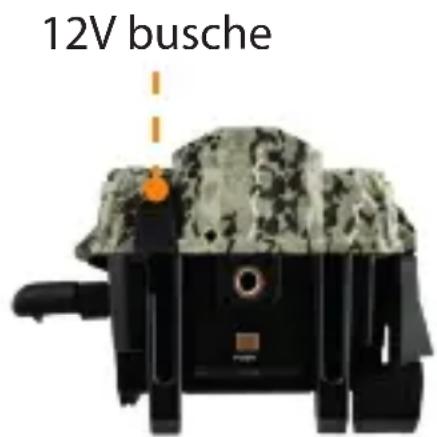

- 12V externe Batterie (#KIT-12V, separat erhältlich):

Sobald die 12V Batterie
angeschlossen ist, wird diese
Batterie zur Hauptstromquelle.
Die interne Batterie wird erst
verwendet, wenn die 12V
Batterie entladen ist.

Zum Anschluss an die Kamera stecken Sie das 12V Kabel in die 12V Buchse an der Kamera und verbinden das andere Ende des Kabels mit der 12V Batterie.

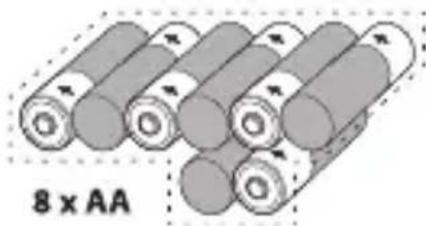

- 8 AA Batterien:

Die Verwendung von Alkali- oder Lithium-Batterien wird dringend empfohlen. Mischen Sie nicht die 2 Batterietypen (Lithium und Alkaline), setzen Sie neue Batteriene ein und beachten Sie deren Polarität (+) und (-).

• Wiederaufladbare AA-Batterien werden nicht empfohlen, da ihre Spannung minderwertig ist und Betriebsstörungen verursichen kann.

Lithium-Akku:

Die Kamera kann mit einem wiederaufladbaren Lithium-Akkupack LIT-09 (separat erhältlich) betrieben werden. Sie konnen den Akku in das Batteriefach einlagen. Diese Art von Batterie ist weniger kalteempfindlich und bietet eine bis zu 2-mal höhere Leistung als Alkalibatterien.

HINWEIS

Sie konnen den Ladezustand der Batterie auf 2 Arten überprüfen:

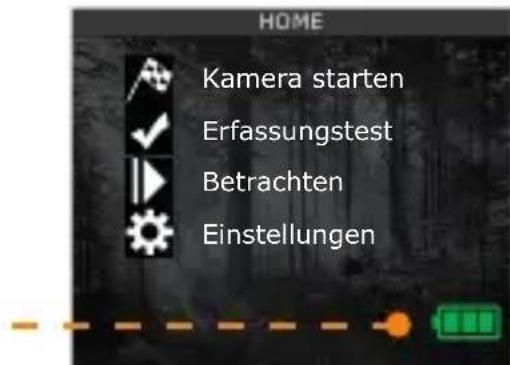

1. Achten Sie auf das Symbol in der unteren rechten Ecke des Startbildschirms ihrer Kamera. Dieses Symbol zeigt abwechselnd den Ladezustand der verschiedene Stromquellen der Kamera an.

1. Überprüfen Sie in der SPYPOINT App Bereich "Status".

Für eine genaue Angabe ist es wichtig, dass Sie in den Anwendungseinstellungen den richtigen Batterietyp ausgehalten.

SD-KARTE INSTALLIEREN

Die SD-Karte ist separat erhältlich. Sie müssen sichDMAher zunachst eine SD-Karte der Klasse 10 mit einer Speicherkapazitat zwischen 2 und 32 GB erwerben.

Bevor Sie die SD-Karte in ihre Kamera einsetzen, muss sie formatiert werden, um einen ordnungsgemäßen Betrieb zu gewährleisten. Besuchen Sie die Website www.spypoint.info/service, wenn Sie Hilfe beim Formatieren ihrer SD-Karte benötigen.

SD-KARTE EINSETZEN

• Stellen Sie sicher, dass die Kamera ausgeschaltet ist (OFF).
• Der SD-Kartensteckplatz befindet sich an der unteren rechten Seite (siehe Abbildung).
• Stecken Sie eine SD-Karte (bis zu 32 GB) mit den Metallkontakten nach halten in den SD-Kartensteckplatz.
  Die Karte ist korrekt eingesetzt, wenn Sie ein Klicken horen.

AKTIVIEREN IHRER KAMERA

Bevor Sie ihre Kamera verwenden können, müssen Sie sie aktivieren. Dazu benötigen Sieden Aktivierungscode.

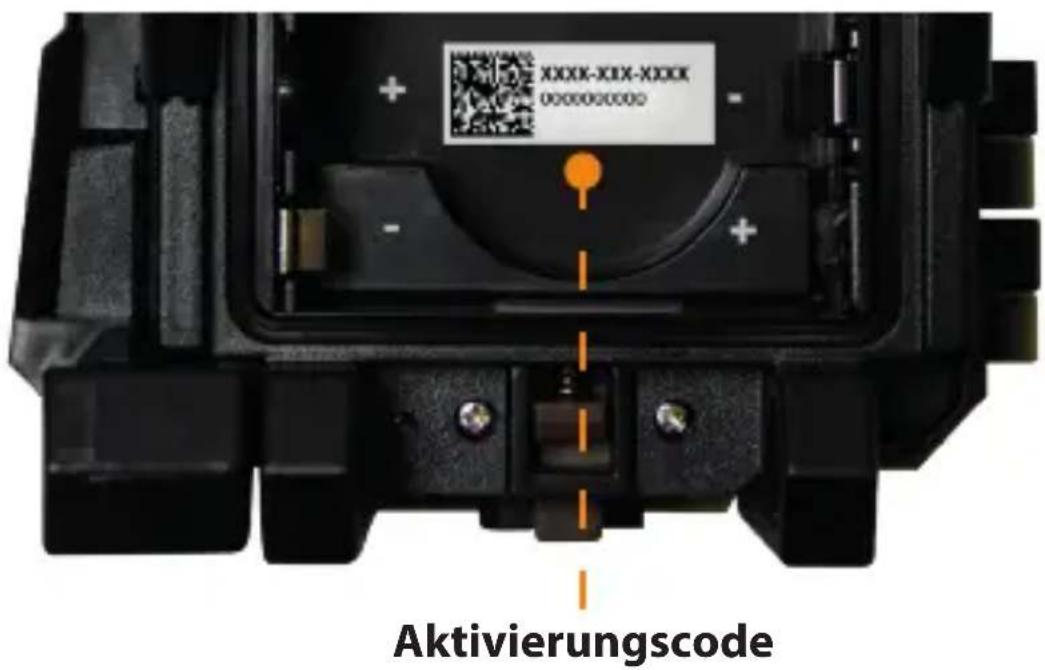

WO BEFINDET SICH DER AKTIVIERUNGSCODE

Den Aktivierungcode finds Sie im Batteriefach Ihres LINK-S-DARK.

Um ihre Kamera zu aktivieren, haben Sie zwei Möglichkeiten: Sie können dies über die SPYPOINT App oder über unsere Website www.spypoint.info tun.

SPYPOINT APP

Wenn Sie die SPYPOINT App zum Aktivieren ihrer Kamera verwenden möchten, folgen Sie diesen Schritten:

1. Suchen Sie bei Google Play™ oder im App Store™ nach "SPYPOINT".
2. Laden Sie die App herunter und installmenten Sie sie auf Ihr Smartphone oder Tablet.
3. Öffnen Sie die App. Wahlen Sie "AKTIVIEREN SIE EIN GERÄT". Wahlen Sie in der liste "LINK-S-DARK" und befolgen Sie die folgenden Schritte.
4. Nach Abschluss des Vorgangs erhalten Sie eine Bestätigungs-E-Mail mit Anweisungen, wie Sie die Erstellung Ihres Kontos abschreiben.
5. Melden Sie sich mit ihrer E-Mail und Ihrrem Password in der SPYPOINT-App an.

SPYPOINT INFO WEBSITE

Wenn Sie die SPYPOINT-Website zur Aktivierung ihrer Kamera verwenden möchten, befolgen Sieitte folgendene Schritte.

1. Wahlen Sie auf der SPYPOINT-Website im oberen Navigationsmenü "LOGIN". Auf der angezeigten Seite wahren Sie "REGISTRIEREN", füllen die erforderlichen Felder aus und melden sich dann an.

2. Klichen Sie auf das + Zeichen ganz rechts auf der Seite; wahlen Sie nun derliste "LINK-S-DARK", und befolgen Sie dann die weiteren Schritte.

3. Nach Abschluss des Vorgangs erhalten Sie eine Bestätigungs-E-Mail mit Anweisungen, wie Sie die Erstellung Ihres Kontos abschreiben.

4. Loggen Sie sich auf der SPYPOINT-Website mit ihrer E-Mail und Ihrrem Password in Ihr Konto ein.

AUSWAHL EINES FOTOÜBERTRAGUNGSLANS FÜR IHRE KAMERA

Gehen Sie auf www.spypoint.info/en/data-plans-link-app/, um die neuesten Angebote zulesen und den für Sie passenden Tarif auszuwahlen.

DAS GERÄT IN BETRIEB NEHMEN

Sie können ihre Kameraeinstellungen auf 3 Arten konfigurieren:

1. Direkt an der Kamera. Wahlen Sie nach dem Einsatz der Kamera "Einstellungen" im Hauptmenu aus.
2. Über die SPYPOINT App, im Bereich "Einstellungen".
3. Über die SPYPOINT Web-App. Sie müssen zunachst ein Konto erstellen und sich dann anmelden. Nutzen Sie den Bereich "Einstellungen".

Sowohl die SPYPOINT App als auch die Website ermögen es Ihnen, alle Parameter ihrer Kamera aus der Ferne zu konfigurieren und den Status ihrer wichtigsten Elemente abzurufen, einschließlich der Signalstarke, des Batterieladezustand und der belegte Speicherplatz auf der SD-Karte.

Ohne neuen Einstellungen werden übernommen, wenn ihre Kamera das nachste Mal über das Mobilfunknetz mit dem ServerCOMMUNIZIER.

Beachten Sie, dass die Kamera in den ersten 15 Minuten nach dem Einsatz bei jeder Aufnahme mit dem Server kommuniziert und damit die von Ihnen gewählten Einstellungen übernimmt. Danach kommuniziert die Kamera gemäß den Standardeinstellungen (Übertragungsfrequency/erste Übertragszeit) oder denen, die Sie gewählt haben. Im Folgenden finden Sie die Grundeinstellungen, die Sie konfigurieren können.

MENUSRPACHE EINSTELLEN

Die Werkseinstellung des Menüs ist Englisch. Um die Sprache zu ändern, verwenden Sie auf dem Startbildschirm der Kamera die Navigationstasten und wahlen Sie SETTINGS, GENERAL, LANGUAGE. Wahlen Sie eine der 3 verfügbaren Sprachen: English (English), Deutsch, oder Français (Französisch). Drücken Sie OK, um ihre Auswahl zu bestätigen.

KONFIGURATION: HAUPTEINSTELLUNGEN

FOTO MODUS

Verzögerungszeit: Ermöglicht die Auswahr des Zeitintervals, bevor die Kamera erneut bereit ist eine Bewegung zu erfassen und das{nachste Foto speichern kann.

Mehrfachaufnahme: Ermöglicht die Einstellung der Anzahl der Fotos pro Erkennung (bis zu 6) mit einer Verzögerung von 5 Sekunden zwischen jeder Fotoerkennung.

ZEITRAFFER MODUS

Intervall: Ermöglicht die Aufnahme von Bildern in vordefinierten regelmäßigen Abständen, ohne Bewegungserkennung.

VIDEO MODUS

Verzögerungszeit: Ermöglicht die Auswahl des Zeitintervals, bevor die Kamera erneut bereit ist eine Bewegung zu erfassen und das{nachste Video aufnehmen kann.

Foto zuerst: Wenn diese Option aktiviert ist, wird vor jedem Video(sofort ein Foto aufgenommen und in ihre App übertragen.

Videolänge: Ermöglicht die Konfiguration der Aufnahmezeit von Videosequenzen.

MOBILFUNKEINSTELLUNGEN

Erste Übertragungszeit: Ermöglicht die Auswahl der Uhrzeit, zu der die Kamera ihre erstige Übertragung des Tages durchführt.

Übertragungsfrequenz: Ermöglicht es Ihnen, die Anzahl der tätiglich durchgeführten Übertragungen zu wahren.

HINWEIS

Kameraübertragungen sind standardmäßig auf einen vierstündigen Intervall eingestellt, die von der Zeit, zu der Sie ihre Kamera aktiviert haben, bestimmt werden. Wenn ihre Kamera z. B. um 13:42 Uhr aktiviert wurde, findet die{nachste Übertragung um 17:42 Uhr staat.

KONFIGURATION DER ERWEITERTEN OPTIONEN

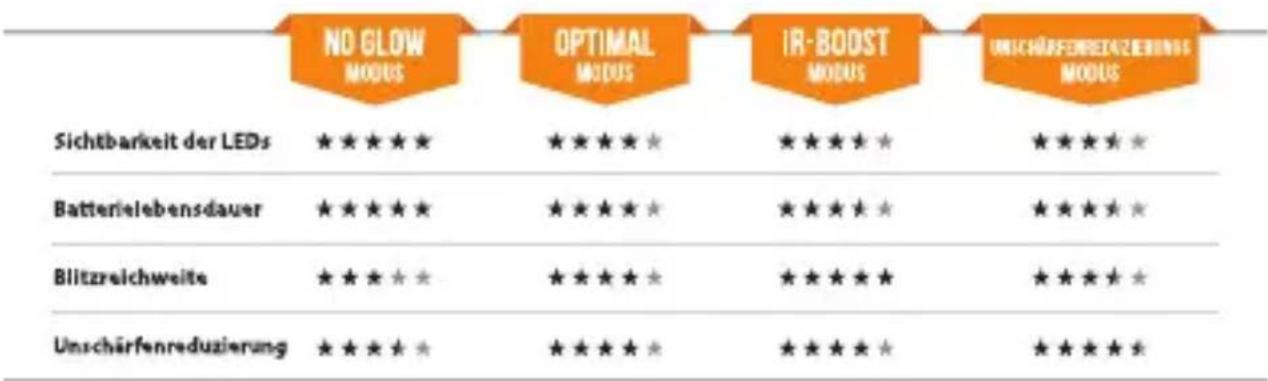

Nachtmodus: Ermöglicht es Ihnen, die Beste Option für die Nachtfotos einzustellen.

Ablaufplan: Ermöglicht es Ihnen, die Betriebszeit der Kamera für jeder Wochentag zu programmieren. Für den Dauerbetrieb sollen den sowohl die Start- als auch die Stoppzeit 12:00 Uhr sein.

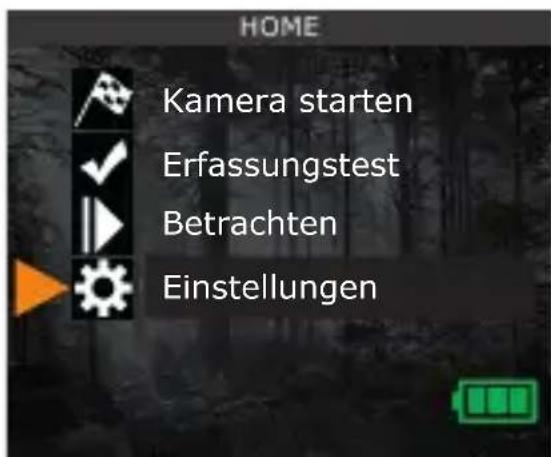

KAMERA STARTEN

1. Schalten Sie die Kamera EIN (ON).
2. Der Bildschirm leuchtet auf und zeigt "Netzwerksuche" an.
   These Suche kann ein paar Minuten dauern.
3. Sobald das Mobilfunknetz gefunden wurde, wird die Signalstärke als Balken am oberen Rand des Bildschirms angezeigt.
4. Wahlen Sie auf Ihrm Bildschirm mit den Navigationstaten die Option "Kamera starten", wahren Sie dann den gewünschten Betriebsmodus (FOTO, ZEITRAFFER ODER VIDEO) und drücken Sie OK.

1. Sobald der Modus ausgewählt ist, blinking die Testleuchte an der Vorderseite der Kamera 30 Sekunden lang rot, damit Sie den Bereich verlassen können, ohne fotografiaiert oder gefilmt zu werden.
2. Die Kamera ist nun bereit, Bilder oder Videos aufzunehmen und bei der{nachsten Übertragung an ihre App zu übertragen.

Beachten Sie, dass die Signalbalken möglicherweise nicht mit denen ihrer anderen Mobilfunkgeräte identisch sind, da es weder einen Industriestandard noch eine praktische Möglichkeit gibt, die dBm-Werte bei einer bestimmten Anzahl von Balken zu kennzeichnen.

HINWEIS

Wenn die Kamera kein Mobilfunknetz finden, empfehlen wir, dass Sie:

• Schalten Sie ihre Kamera aus (OFF) und wieder ein (ON).
• Versuchen Sie es erneut, während Sie ihre Antenne in verschiedene Richtungen ausrichten.
• Bringen Sie ihre Kamera an einen Ort, an dem das Signal better ist.
• Versuchen Sie unsere Langstrecken-Mobilfunkantenne (#CA-01, separat erhältlich), die den Signalempfang verbessern können.

KAMERA INSTALLIEREN

1. Befestigen Sie die Kamera mit dem Befestigungsgurt, mit oder ohne der Montagehalterung.
2. Die Kamera sollte auf der gleichen Höhe wie die Körperpermitte des zu überwachenden Tieres installiert werden.
3. Das anvisierte Tier sollte ca. 7,5 m von der Kamera entfernt sein.
4. Um hellere Bilder bei Nacht zu erhalten, stellen Sie sicher, dass sich im Hintergrund Elemente befinden, die den IR-Blitz der Kamera reflektieren.

ENTSORGEN

VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE UND -ZUBEHÖR.

Wenn ihre Kamera eines Tages so intensiv genutzt wurde, dass sie ausgetauscht werden muss, oder wenn Sie keine Verwendung mehr für sie haben, sind Sie verpflichtet, sie zu entsorgen

Informationen zu Rückgabestellen für Ihr Elektrogerät erhalten Sie bei ihrem örtlichen Entsorgungsunternehmen oder bei den örtlichen Verwaltungsstellen.

Elektrogeräte enthalten nicht nur wertvolle, wiederverwertbare Rohstoffe, sondern auch Stoffe, die bei unsachgemäßer Entsorgung die Gesundheit der Bevolkerung und die Umwelt beeinträchtigen konnen. Tragen Sie dazu bei, dass wertvolle Rohstoffe recycliert werden, indem Sie Ihr Altgerät an einerzentralen Sammelstelle abgeben.

Das WEEE-Symbol (Waste Electrical and Electronic Equipment Directive) steht für die Verpflichtung, die gekennzeichnete Kamera an ein separates Zentrum für das ordnungsgemäße Recycling von elektrischen und elektronischen Geräten zu senden.

FREQUENZ

FREQUENZBEREICH:

800/850/900/1900/2100 MHz

MAXIMALE SENDELEISTUNG:

FREQUENZ MAX.

GSM850 33 DBM ± 2 DB

EGSM900 33 DBM ± 2 DB

DCS1800 30 DBM ± 2 DB

PCS1900 30 DBM ± 2 DB

GSM850 (8-PSK) 27 DBM ± 3 DB

EGSM900 (8-PSK) 27 DBM ± 3 DB

DCS1800 (8-PSK) 26 DBM ± 3DB

PCS1900 (8-PSK) 26 DBM ± 3DB

UMTS 2100 24 DBM + 1.7/-3.7 DB

UMTS 1900 24 DBM + 1.7/-3.7 DB

UMTS 900 24 DBM + 1.7/-3.7 DB

UMTS 850 24 DBM + 1.7/-3.7 DB

UMTS 800 24 DBM + 1.7/-3.7 DB

DIESES GERÄT ENTSPRICHT TEIL 15 DER FCC-BESTIMMUNGEN.

Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerätarfkeine schädlichen Störungen verursachen.
2. Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschen Betrieb verursichen können.

DANKE FÜR DIE WAHL

SPYPOINT

GARANTIE

Lehnen Sie sich zurück und entspannen Sie sich, während diesen Gerät durch das Wissen, dass Sie abgedeckt sind abgedeckt wirdmit einer Dauer von 2 Jahre Garantie. Wir bemühen uns, unseren Kunden eine positive Erfahrung und einen hervorragenden Service zu bieten.

Für eine vollständige Seite der Spezifikationen, Funktionen und Einstellungen, besuchen Sie unsere LINK-S-DARK-Seite unter www.spypoint.info

FAQ, Benutzerhandbuch und neueste Firmware verfügbar unter www.spypoint.info/service

Live-Chat-Unterstützung unter www.spypoint.info
