Tipo di prodotto	Fotocamera da caccia cellulare con pannello solare
Marca	Spypoint
Modello	Link-S-Dark
Alimentazione principale	Batteria al litio interna ricaricabile tramite pannello solare o cavo 12V-USB (caricabatterie 5V non incluso)
Alimentazione ausiliaria	8 batterie AA (alcaline o al litio); batteria esterna 12V (#KIT-12V); blocco batteria al litio ricaricabile LIT-09 (venduti separatamente)
Connettività cellulare	4G (bande 800/850/900/1900/2100 MHz) con scheda micro-SIM preattivata inclusa
Memoria	Scheda SD (classe 10, da 2 a 32 GB) - venduta separatamente
Rilevamento	Sensore infrarosso passivo (PIR) con lente di rilevamento
Portata di rilevamento	Fino a 25 piedi (7,5 metri) per foto nitide di notte
Modalità di scatto	Foto (con ritardo configurabile e multi-immagine fino a 6); Intervallo (foto a intervalli regolari); Video (con durata configurabile e foto pre-video)
Flash infrarosso	LED infrarosso per foto notturne; portata migliorata con elementi sullo sfondo
Schermo	Schermo di visualizzazione integrato
Pannello solare	Integrato, ricarica la batteria interna in condizioni di sole
Configurazione	Tramite lo schermo del dispositivo, l'app mobile SPYPOINT o il sito web spypoint.com
Trasferimento dei file	Tramite rete cellulare; frequenza configurabile (predefinita ogni 4 ore)
Codice di attivazione	All'interno del vano batterie; necessario per attivare il dispositivo
Garanzia	2 anni (programma "Sei coperto")
Fissaggio	Cinghia di installazione con base; filettatura treppiede standard 1/4"-20
Manutenzione	Pulire con un panno morbido; non utilizzare prodotti abrasivi; riciclare il dispositivo a fine vita in un centro RAEE
Sicurezza	Chiusura di bloccaggio e apertura per cavo antifurto
Pezzi di ricambio	Antenna a lunga portata (#CA-01); batteria esterna 12V (#KIT-12V); blocco batteria LIT-09; base di fissaggio (inclusa)

Domande frequenti - LinkSDark Spypoint

Dove si trova il codice di attivazione del dispositivo?

Il codice di attivazione si trova all'interno del vano batterie del tuo LINK-S-DARK. Apri il vano e prendi nota del codice stampato all'interno.

Come attivare il mio dispositivo?

Puoi attivare il dispositivo tramite l'app SPYPOINT (disponibile su Google Play e App Store) o tramite il sito www.spypoint.com. Segui i passaggi: seleziona 'Attiva il dispositivo', scegli 'LINK-S-DARK', crea un account e inserisci il codice di attivazione.

Quale scheda SD devo usare?

Utilizza una scheda SD di classe 10 con capacità compresa tra 2 e 32 GB. La scheda deve essere formattata prima del primo utilizzo. Consulta il sito spypoint.com/support per assistenza sulla formattazione.

Come ricaricare la batteria interna?

Spegni il dispositivo (OFF), inclina il pannello solare verso il basso, collega il cavo 12V-USB incluso alla presa 12V del dispositivo, quindi collega l'altra estremità a un caricabatterie da muro 5V (non incluso). Carica per 24-48 ore prima del primo utilizzo. Il pannello solare ricarica anche la batteria in condizioni di sole.

Come installare correttamente il dispositivo?

Installa il dispositivo utilizzando la cinghia di installazione e la base di fissaggio. L'altezza consigliata è quella del centro del corpo dell'animale bersaglio. La distanza ideale è di circa 7,5 metri (25 piedi). Per foto notturne più nitide, assicurati che ci siano elementi sullo sfondo per riflettere il flash infrarosso.

Come configurare la lingua del menu?

Dalla schermata principale, utilizza i pulsanti di navigazione per accedere a SETTINGS > GENERAL > LANGUAGE. Scegli tra le opzioni disponibili: English, Deutsch o Français. Premi OK per confermare.

Quali sono le modalità di scatto disponibili?

Il dispositivo offre tre modalità: PHOTO (con ritardo e multi-immagine fino a 6), INTERVALLO (foto a intervalli regolari senza rilevamento) e VIDEO (con durata regolabile, foto pre-video e ritardo).

Come regolare la frequenza di trasferimento delle foto?

Nell'app SPYPOINT o sul sito web, accedi alle impostazioni del dispositivo e modifica la frequenza dei trasferimenti (numero di trasferimenti al giorno) e l'ora del primo trasferimento. Per impostazione predefinita, un trasferimento avviene ogni 4 ore dall'ora di attivazione.

Cosa fare se il dispositivo non trova la rete cellulare?

Prova a spegnere e riaccendere il dispositivo, orienta l'antenna in diverse direzioni, sposta il dispositivo in un luogo con segnale migliore o utilizza l'antenna a lunga portata opzionale (#CA-01).

Come smaltire il dispositivo a fine vita?

Non gettare il dispositivo con i rifiuti domestici. Depositalo in un centro di riciclo RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche) conformemente alla normativa. Contatta il tuo comune per conoscere i punti di raccolta.

MANUALE UTENTE LinkSDark Spypoint

1x Fototrappola
1x Micro SIM card (preattivata e inserta nella fotocamera)
1x Cavo 12V-USB

1x Staffa di montaggio
1x Cinghia di installmente
1x Guida rapida

NOTA

La性和 SD e le batterie AA sono vendute separatamente.

Manuale utente, aggiornamenti software e FAQ disponibili su: www.spypoint.info/service.

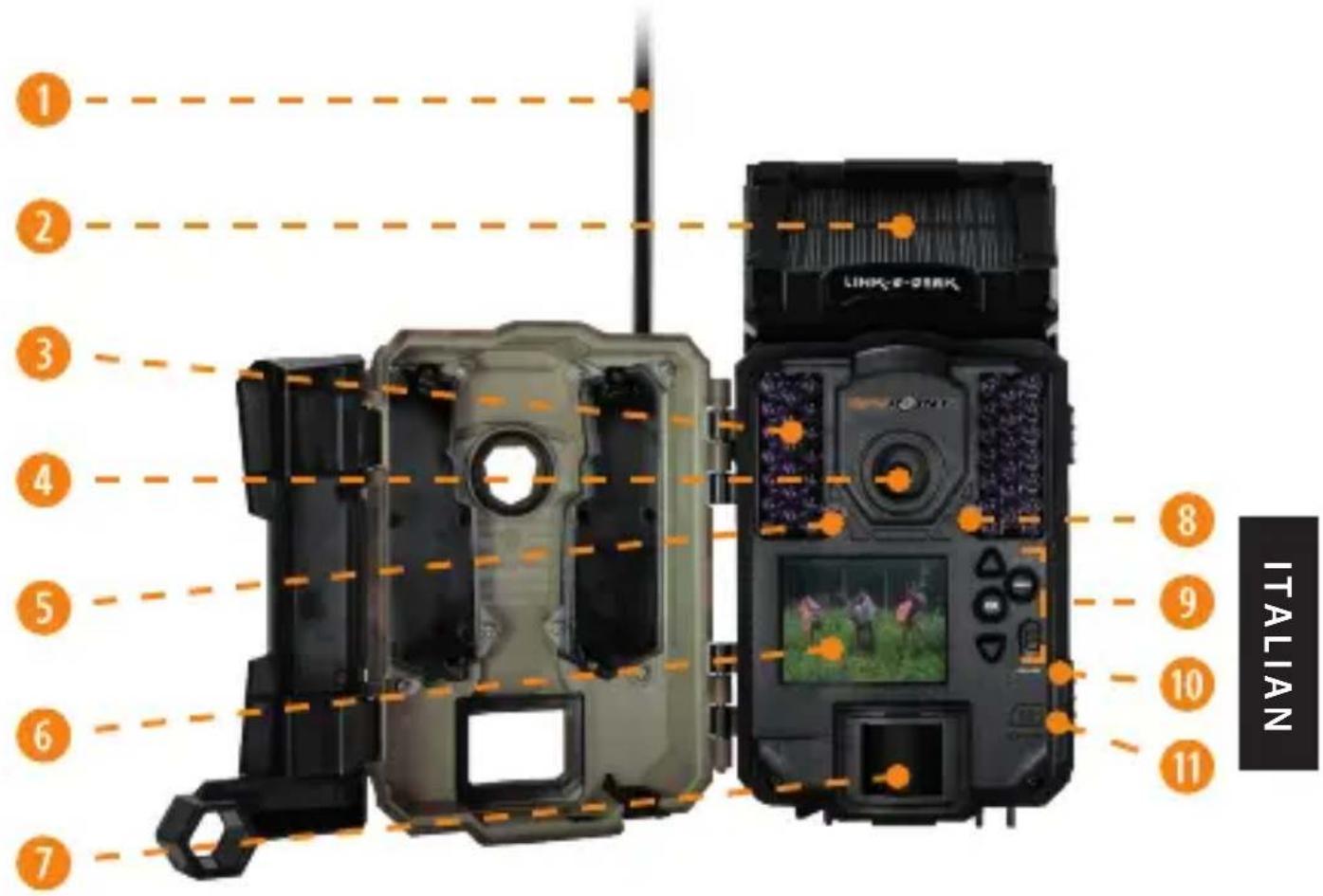

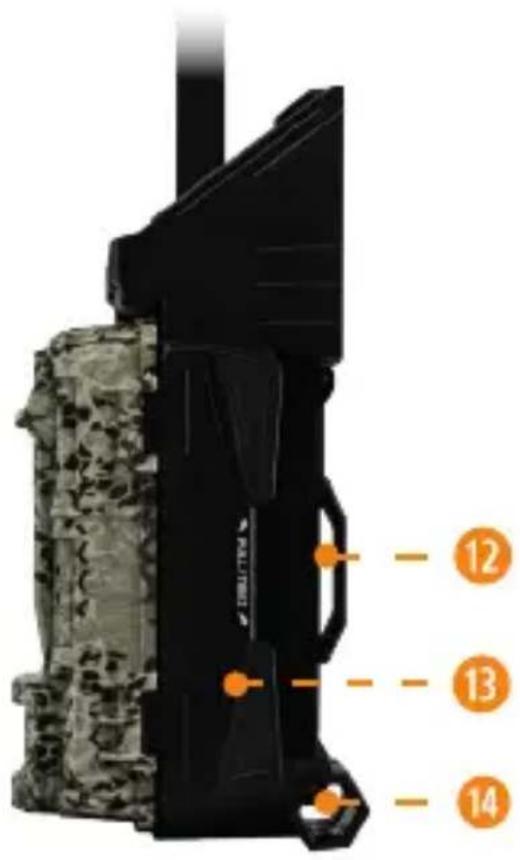

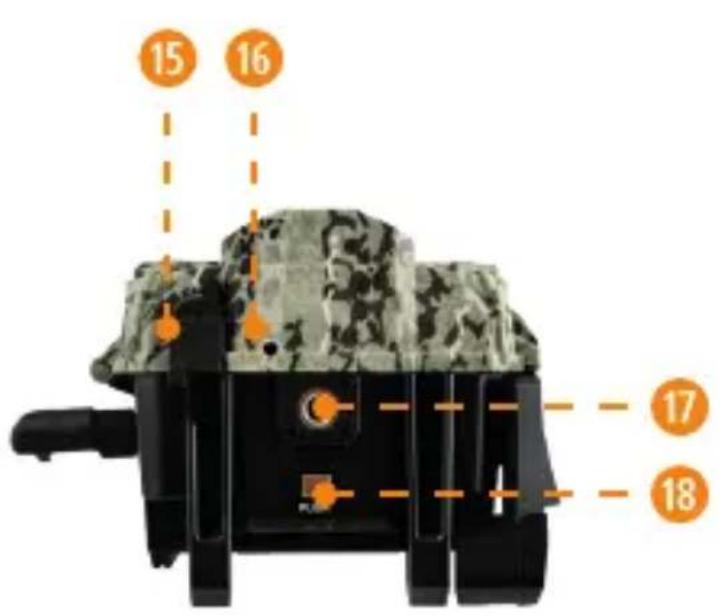

COMPONENTI

1 Antenna
2 Pannello solare
3 LED
4 Obiettivo
5 Sensore di luce
6 Schermo di visualizzazione
7 Lente di rilevamento
8 Luce di prova
9 Pulsanti di navigazione
10 Interrupttore ON/OFF
11 Slot per scheduled SD

12 Fessura per la cinghia di installatione e il supporto
13 Chiusura a scatto
14 Passaggio per il cavo di sicurezza
Presa 12V
16 Microfono
17 Filetto per vite standard 1 / 4^ - 20
18 Pulsante di aperture del vano batteria e slot per la scheda SIM (all'interno)

PREPARAZIONE

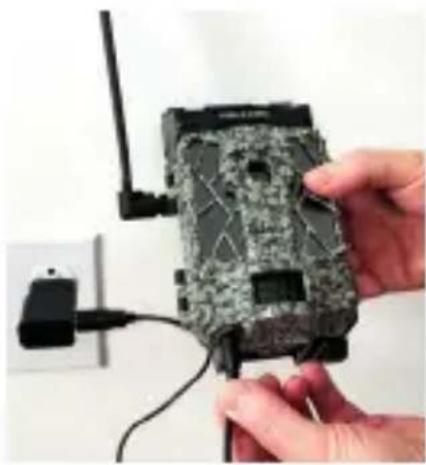

RICARICA DELLA BATTERIA INTERNA AL LITIO

• Spagnere la videocamera (OFF).
• Girare il pannello solare verso il basso in modo che non interferisce con il processo di ricarica tramite il cavo 12V-USB.
• Inserisci il cavo 12V-USB (incluso) nella presa 12 V sul fondo dell'unità, poi collega l'altra estremità a un caricatore da 5 V (non incluso).
• Caricare la fotocamera per 24-48 ore prima dell'uso.

NOTA

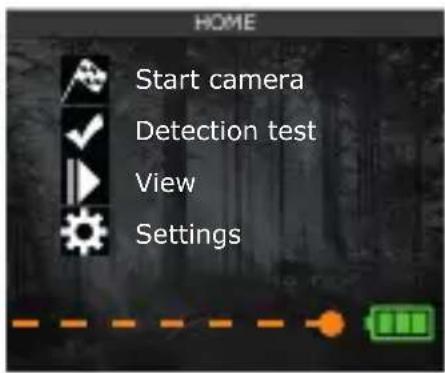

• Una volta che la videocamera è collegata, il suo schermo si accende e il livello di carica della batteria viene visualizzato per 10 secondi.
• Puoì premere il pulsante OK in qualsiasi momento durante il processo di carica per visualizzare il livello di carica della batteria.

GESTIRE DIVERSE FONTI DI ALIMENTAZIONE DELLA TELECAMERA

1. La principale fonte di alimentazione della tua fotocamera è la batteria interna al litio.

2. La funzione del pannello solare è quella di ricaricare la batteria interna.

3. La telecamera sare ènergeticamente autosufficiente in condizioni ideali (una configurazione a bassa energia e un ambiente soleggiato).

4. Assicuratevi che non ci siano oggetti che ostruiscano la ricezione della luce o che coprano il pannello solare.
5. Quando il livello di carica della batteria interna è basso, riceverai una notificà nella tua applicazione.
6. Se il livello di carica della batteria interna diventa insufficiente, la fotocamera si spegne o passa a una fonte di alimentazione ausiliaria, se ne hai fornita una.
7. Se la videocamera si spegne, il pannello solare ricaricherà la batteria interna e la videocamera si riavviera da sola una volta che sare sufficientamente carica, e manterrà le impostazioni selezionate in precedenza.

2. É possibile utilizzato altre fonti di alimentazione:

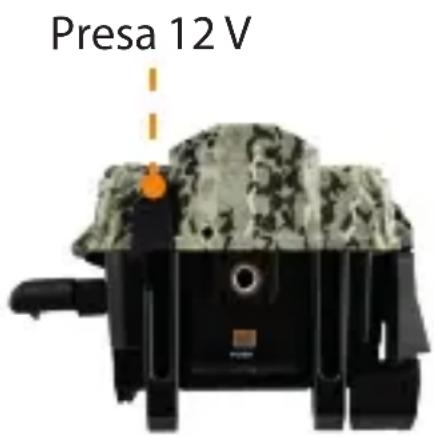

- Batteria esterna da 12 V (#KIT-12V, venduta separamente):

Non appena è collegata,但这a batteria diventerà la fonte di alimentazione principale. La batteria interna sare appliczzata solo quando la batteria da 12 V sare scarica.

Per collegarlo alla telecamera,
inserire il cavo da 12 V nella presa da 12 V della telecamera e collegare l'altra estremità del cavo alla batteria da 12 V.

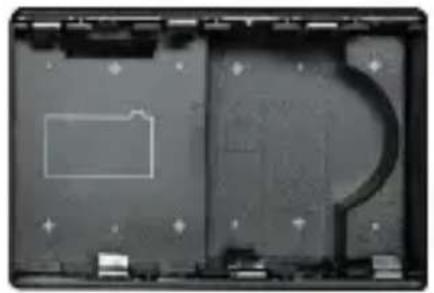

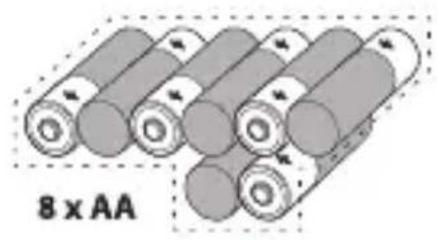

- 8 batterie AA:

Si raccomanda vivamente di utilizzato batterie alcaline o al litio. Non mischiare i 2 tipi di batterie (litio e alcaline), installare batterie nuove e rispetto la loro polarità (+) e (-).

• Le batterie AA ricaricabili non sono raccomandate perché la loro tensione è inferiore e può causare problemi di funzionamento.

La fotocamera può essere alimentata da una batteria ricaricabile al litio LIT-09 (venduta separamente). è possibile inserirlo nel vano batterie. Questo tipo di batteria risente meno del freddo e offre sono a 2 volte le prestazioni delle batterie alcaline.

NOTA

È possibile verificare il livello di carica della batteria in 2 modi:

1. Facendo riferimento all'icona nell'angolo in basso a destra della schermata iniziale della fotocamera. Questa icona indica, alternatively, il livello di carica delle diverse fonti di alimentazione della fotocamera.

1. Dando un'occhiata alla sua applicazione SPYPOINT nella sezione "Stato".

Per una riproduzione accurata, è importante selezionare il tipo di batteria corretto nelle impostazioni dell'applicazione.

Prima di insereire la scheda SD nella videocamera,但这a deve essere formattata per garantire il corretto funzionamento. Visita il site www.spypoint.info/service se hai bisogno di aiuto per formattare la tua scheda SD.

INSERIMENTO DI UNA SCHEDA SD

• Assicurarsi che la videocamera sia spenta (OFF).
• Individuare lo slot per la scheda SD. Si trova in basso a destra (vedi schema).
• Inserire una scheda SD (fino a 32 GB) dello slot della scheda SD con i contatti metallici rivolti verso il retro.
• La性和 correttamente quando si parte un cig.

ATTIVARE LAVIDEOCAMERA

Prima di poter utilizzare la videocamera, è necessario attivarla. Per farlo, avrai bisogno del codice di attivazione.

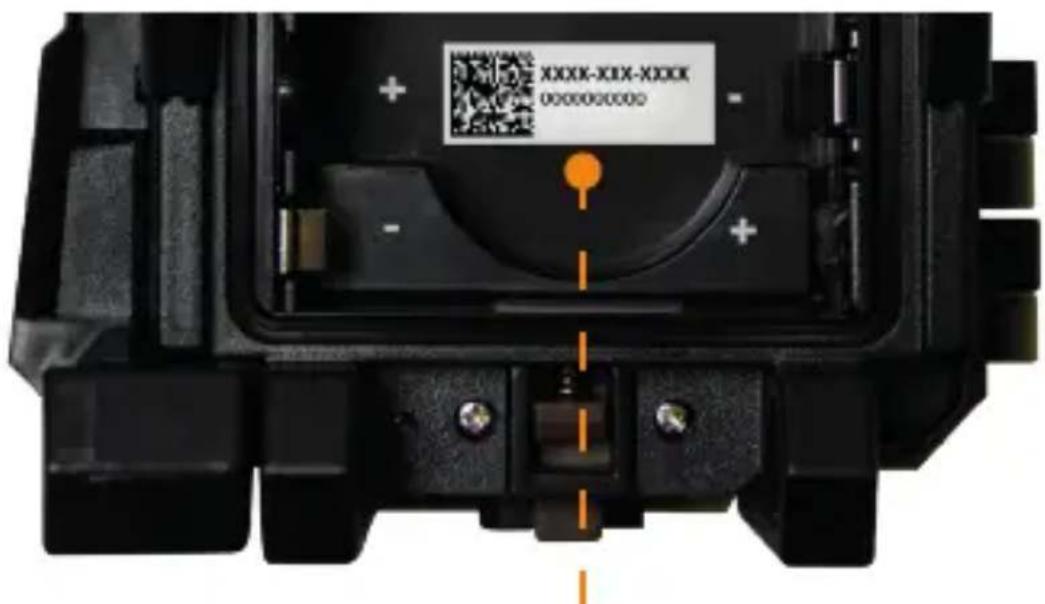

DOVE SI TROVA IL CODICE DI ATTIVAZIONE

Il codice di attivazione si trova all'interno del vano batterie del loro LINK-S-DARK.

Codice di attivazione

Per attivare la fotocamera, hai due scelte: puoi farlo tramite l'app SPYPOINT o tramite il nostro site web www.spypoint.info.

APP SPYPOINT

Se scegli di utilizzare l'app SPYPOINT per attivare il tuo disposativo, segui quosti passaggi:

1. Su Google Play™ o sull'App Store™, cercare "SPYPOINT".
2. Scarica e installs l'app sul tuo smartphone o tablet.
3. Avvia l'app. Seleziona "ATTIVA UN DISPOSITIVO". Nell'elenco, selezione "LINK-S-DARK" quando segui i passaggi per creare un account.
4. Al terme, ti verrà inviata un'email di conferma con le istruzioni su come finalizzare la creazione del tuo account.
5. Accedi all'app SPYPOINT utilizzato il tuo indirizzo e-mail e la password.

SITOWEBSPYPOINT INFO

Se scegli di utilizzato il nostro site Web SPYPOINT per attivare il tuo dispositorio, segui quosti passaggi:

1. Sul除去 web di www.spypoint.info, selezione "ACCESSO" in alto nel Menu di navigazione. Nella pagina "SPYPPOINT" visualizzata, selezione "REGISTRATI" compila i campi obbligatori, quindi effettua il login.

2. Seleziona il segno + all'estrema destra della pagina; nell'elenco, selezionare "LINK-S-DARK", quando seguire i passaggi.

3. Al terme, ti verrà inviata un'email di conferma con le istruzioni su come finalizzare la creazione del tuo account.

4. Sul除去 web SPYPOINT, accedi al tuo account utilizzando il tuo indirizzo email e la password.

SCEGLIERE UN PIANO DI TRASMISSIONE FOTO PER LA TUA FOTO-CAMERA

NATV

Vai a www.spypoint.info/en/data-plans-link-app/ per leggere le ultime offerte e scegliere il piano adatto a te.

È possibile configurare le impostazioni della fotocamera in 3 modi:

1. Direttamente dallo schermo della telecamera. Dopo averla accesa, scegli "configuration" dal menu principale.
2. Attraverso l'applicazione SPYPOINT, nella sezione "Impostazioni".
3. Dalla web app SPYPOINT. É necessario prima create un account e poi effettuare il login. Utilizzare la-Sezione "Impostazioni".

Sia l'app che il site web di SPYPOINT ti permettono di configurare a distance tutti i parametri della tua telecamera e di ottenere lo stato dei loro elementi principali, tra cui la potenza del segnale cellulare, il livello di carica della batteria e lo spazio utilizzato sulla schedà SD.

Le tue nuove impostazioni saranno applicate la prossima volta che la tua fotocamera comunicherà con il serviziotramite la rete cellulare.

Nota che durante i 15 minuti successivi all'avvio, la videocamera comunicherà con il server agli volta che scatta una foto e appliccheràanche le impostazioni che hai scelto in precedenza. In seguito, la fotocamera comunicherà secondo le impostazioni di default (frequenza di trasferimento/tempo di primo trasferimento) o quale che hai scelto tu. Di seguito troverai le impostazioni di base che puoi configurare.

IMPOSTAZIONE DELLA LINGUA DEL MENU DELLA FOTOTRAPPOLA

Scegli la lingua. Per impostazione predefinita, il menu della fotocamera è in inglese. Se si desidera utilizzato un'altra lingua, dopo aver acceso la fotocamera, scegliere SETTINGS, GENERAL, quando LANGUAGE. Scegli una delle 3 lingue disponibili: English (Inglese), Deutsch (Tedesco) o Français (francese).

CONFIGURAZIONE: IMPOSTAZIONI PRINCIPALI

PHOTO MODE (MODE FOTO)

Delay (Ritardo): Permette di scegliere l'intervallo di tempo prima che la fotocamera rilevi di nuovo e possa salvare la fot successiva.

Multi-shot (Scatto multiplo): Permette di impostare il numero di foto per rilevamento (fino a 6) con un ritardo di 5 secondi tra agli rilevamento.

TIME LAPSE MODE (MODALITA TIME LAPSE)

Interval (Intervallo): Permette di scattare foto a intervali regolari predefiniti, alla rilevamento del movimento

VIDEO MODE (MODALITÀ VIDEO)

Delay (Ritardo): Permette di scegliere l'intervalto di tempo prima che la telecamera rilevidi nuovo e possa registrar il video successivo.

Photo first (Foto prima): Quando esta opzione è attivata, una foto viene immediatamente scattata prima di agli videoe e trasmessa alla tua applicazione.

Video length (Lunghezza del video): Permette di configurare il tempo di registrazione delle sequenze video.

TRANSFER SETTINGS (IMPOSTAZIONI DI TRASFERIMENTO)

First transfer time (Tempo di primo trasferimento): Permette di scegliere l'ora in cui la fotocamera eseguirà il primo trasferimento della giornata.

Transfer frequency (Frequenza di trasferimento): Permette di scegliere il numero di trasferimenti eseguiti agli giorni.

NOTA

I trasferimenti della videocamera sono impostati di default a intervalli di quattro ore, determinati dall'ora in cui hai attivato la videocamera. Per esempio, se la videocamera è stata attivata alle 13:42, il prossimo trasferimento avvernà alle 17:42.

CONFIGURAzione DELLE OPZIONI AVANZATE

Night mode (Modalità notturna): Permette di impostare l'opzione migliorare per le foto notturne.

* Disponibile solo per le fotto.

Operating period (Periode di funzionamento): Permette di programmare il periodo di funzionamento della telecamera per anni giorno della settimana. Per il funzionamento continuo, entrambi gli orari di inizio e fine devono essere 12:00.

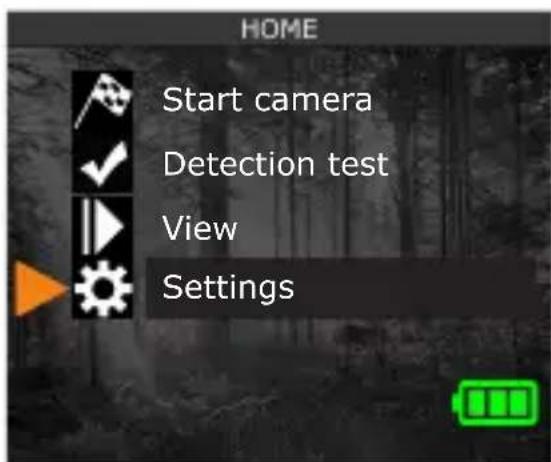

AVVIARE LA FOTOTRAPPOLA

1. Accendere la fototrappola (ON).
2. Lo schermo si illuminerà e visualizzera "Network Search". Questa ricerca può richiedere alcuni minuti.

3. Una volta trovata la rete cellulare, l'intensità del segnale apparirà molto forma di barre nella parte superiore dello schermo.

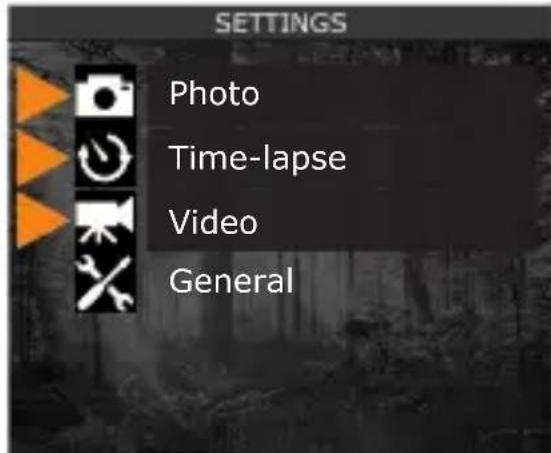

4. Dallo schermo, utilizzando i pulsanti di navigazione, selezionare Start Camera, quando scegliere la modalità operativa desiderata (PHOTO, TIME-LAPSE, OVIDEO) e premere OK.

1. Una volta selezionata la modalità, la luce di prova sulla parte anteriore della fotocamera lampeggerà in rosso per 30 secondi perernetteri di lasciare l'area alla essere fotografato o filmato.
2. La fotocamera è ora pronta a scattare Foto o video e a trasmetterli alla vostra applicazione la prossima volta che li trasferite.

Si noti che le barre del segnale potrebbero non essere identiche a quale dei vostri altri dispositivi cellulari, poiché non esiste uno standard industriiale né un modo pratico per etichettare i valore dBm a un numero specifico di barre.

NOTA

Se la videocamera non riesce a trovare una rete cellulare, vi suggeriamo di:

• Spegni (OFF) e riaccendi (ON) la tua fotocamera..
• Prova di nuovo puntando l'antenna in direzioni diverse.
• Sposta la tua telecamera in un posto dove il segnale è migliorare.
• Prova la nostra antenna cellulare a lungo raggio (#CA-01, venduta separamente), che potrebbe migliorare la ricezione del segnale.

INSTALLAZIONE DELLA FOTOTRAPPOLA

1. Installare la fototrappola utilizzato la cinghia di installmente, con oswana la staffa di montaggio.
2. La telecamera dovrebbe essere installata alla stessa altezza del centro del corso dell'animale da monitorare.
3. L'animale bersaglio dovrebbe essere a 7,5 m di distanza alla telecamera.
4. Per ottenere immagini più luminose dinotation, assicurati che ci siano elementi sullo sfondo per riflettere il flash IR della fotocamera.

DISPOSITIONE

USARE SOLO RICAMBI E ACCESSORI ORIGINALI.

Se un giorno la vostra macchina fotografica è stata usataosiintensamente da dover essere sostituita, o se non ne avete più bisogno, siete obbligati a smaltirla in un centro di riciclaggio.

Le informazioni sui punti di riconsegna per il vostro apparecchio elettrico possono essere ottenable alla vostra azienda locale di smaltimento dei rifiuti o dagli uffici amministrativi locali.

Gli apparecchi elettrici non solo contengono preziose materie prime riciclabili, maanche sostenze che, se smaltite in modo improperio, possono influire sulla salute pubblica e sull'ambiente. Aiuta a garantire che le preziose materie prime siano riciclate restituendo il loro vecchio apparecchio a un punto di raccolta centrale.

Il symbolo WEEE (Waste Electrical and Electronic Equipment Directive) rappresents l'obbligo della fotocamera etichettata di essere inviata a un centro separato per il corretto riciclaggio delle apparecchiature elettriche ed elettroniche.

FREQUENZA

GAMMA DI FREQUENZA:

800/850/900/1900/2100 MHz

MASSIMA POTENZA DI TRASMISSIONE:

FREQUENZA MAX.

GSM850 33 DBM ± 2 DB

EGSM900 33 DBM ± 2 DB

DCS1800 30 DBM ± 2 DB

PCS1900 30 DBM ± 2 DB

GSM850 (8-PSK) 27 DBM ± 3 DB

EGSM900 (8-PSK) 27 DBM ± 3 DB

DCS1800 (8-PSK) 26 DBM ± 3DB

PCS1900 (8-PSK) 26 DBM ± 3DB

UMTS 2100 24 DBM + 1.7/-3.7 DB

UMTS 1900 24 DBM + 1.7/-3.7 DB

UMTS 900 24 DBM + 1.7/-3.7 DB

UMTS 850 24 DBM + 1.7/-3.7 DB

UMTS 800 24 DBM + 1.7/-3.7 DB

QUESTO DISPOSITIVO è CONFORME ALLA PARTE 15 DELLE NORME FCC.

Il funzionamento è soggetto alle due condizioni seguenti:

1. Questo dispositivo non deve causare interferenze dannose.
2. Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interfenenze che possono causare un funzionamento indesiderato.

GRAZIE PER AVER SCELTO

SPYPOINT

GARANZIA

Stai tranquillo, perché esta videocamera è coperta alla nostra garanzia di 2 anni "You are covered". Ci sforzano di fornire a tutti i nostri clienti un'esperienza positiva e un servizio eccezionale.

Per un elenco completo di specifiche, caratteristiche e impostazioni, visitate la nostra pagina LINK-S-DARK www.spypoint.info

FAQ, manuale utente e ultimo firmware disponibili su www.spypoint.info/service
