BEDIENUNGSANLEITUNG VC003GL MAKITA

• These Maschine sollen nicht von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.
• Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Sauggerat spielen.
  Angaben zur Typenbezeichnung des Akkus finden Sie im Kapitel, TECHNISCHE DATEN.
• Angaben zum Demontage- oder Installationsverfahren des Akkus finden Sie im Abschnitt „Installieren oder Demontieren des Akkus".
• Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sieihn an einem sicheren Ort. Befolgen Sie die ortlichen Vorschriften bezüglich der Entsorgung von Akkus.
• Soll das Werkzeug längerere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.
• Der Akku darf nicht kurzgeschlossen werden.
• Entsprechende Details der Vorsichtsmaßnahmen während der Benutzerwartung finden Sie im Kapitel „WARTUNG".

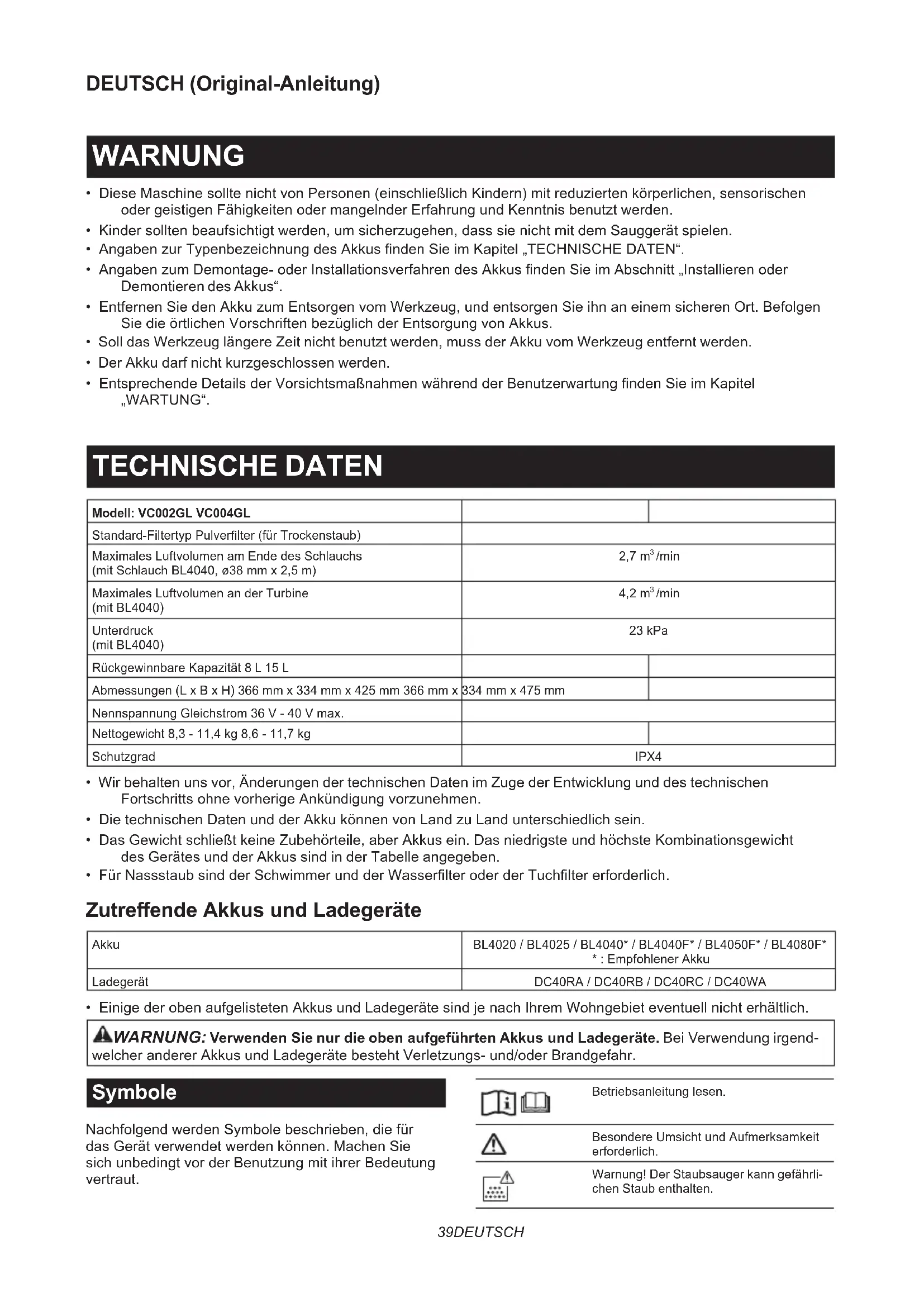

TECHNISCHE DATEN

Model: VC002GL VC004GL
Standard-Filtertyp Pulverfilter (für Trockenstaub)
Maximales Luftvolumen am Ende des Schlauchs (mit Schlauch BL4040, ø38 mm x 2,5 m)	2,7 m³/min
Maximales Luftvolumen an der Turbine (mit BL4040)	4,2 m³/min
Unterdruck (mit BL4040)	23 kPa
Rückgewinnbare Kapazität 8 L 15 L
Abmessungen (L x B x H) 366 mm x 334 mm x 425 mm 366 mm x	334 mm x 475 mm
Nennspannung Gleichstrom 36 V - 40 V max.
Nettogewicht 8,3 - 11,4 kg 8,6 - 11,7 kg
Schutzgrad	IPX4

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  Die technischen Daten und der Akku konnen von Land zu Land unterscheidlich sein.
• Das Gewicht schließt keine Zubehörteile, aber Akkus ein. Das niedrigste und höchste Kombinationsgewicht des Gerätes und der Akkus sind in der Tabelle angegeben.
• Für Nassstaub sind der Schwimmer und der Wasserfilter oder der Tuchfilter erforderlich.

Zutreffende Akkus und Ladegeräte

Akku	BL4020 / BL4025 / BL4040* / BL4040F* / BL4050F* / BL4080F* : Empfohlener Akku
Ladegerät	DC40RA / DC40RB / DC40RC / DC40WA

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach ihrem Wohngebiet eventuell nicht erhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Symbole

Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Betriebsanleitung lessen.

Besondere Umsicht und Aufmerksamkeit erforderlich.

Warning! Der Staubsauger kann gefährlich den Staub enthalten.

Staubklasse L (leicht). Die Staubsauger sind in der Lage, Staub der Staubklasse L aufzusagen. Befolgen Sie die Vorschriften Ihres Landes in Bezug auf Stäube sowie Sicherheit und Gesundheitsschutz am Arbeitsplatz.

Ni-MH Li-ion

Nur für EU-Länder Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung konnen Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollen Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geeilfert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichen Abfalltonne auf Rädern angezeigt.

Vorphesehene Verwendung

Das Gerat ist für das Absaugen von Trockenstaub vorgesehen. Das Gerat eignet sich fürDDRkomerziellen Einsatz, z.B.in Hotels, Schulen, Krankenhausern Fabriken, Laden, Buros und Mietunternehmen.

Gerausch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60335-2-69:

Model VC002GL

Schalldruckpegel (L_pA) : 70 dB (A) oder weniger Messunsicherheit (K): 2,5 dB (A)

Modell VC004GL

Schalldruckpegel (L_PA) : 70 dB (A) oder weniger
Messunsicherheit (K): 2,5 dB (A)

Der Gerauschpegel kann während des Betriebs 80 dB (A) überschreiben.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprümfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNING: Einen Gehorschutzlagen.

WARNING: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60335-2-69:

Model VC002GL

Schwingungsemission (a_h,M) .. 2,5m / s^2 oder weniger. Messunsicherheit (K):1,5 m/s2

Modell VC004GL

Schwingungsemission (a_n,M) .. 2,5m / s^2 oder weniger. Messunsicherheit (K): 1,5 m/s2

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfungmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (konnen) auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNING: Die Vibrationsemission

während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklarungen

Nur fur europäische Länder

Die Konformitätserklarungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWARNUNGEN

Sicherheitswarningsen für Akku-Sauggerät

WARNING: WICHTIG!Alle

Sicherheitswarnings und Anweisungen VOR GEBRAUCH AUFMERKSAM LESEN. Eine Missachtung der Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

1. Stellen Sie vor dem Gebrauch sicher, dass these Sauggerät nur von Personen benutzt wird, die im Gebrauch these Sauggerätes hinreichend unterrichtet worden sind.
2. Vor dem Gebrauch sollenn Bediener Informationen, Anweisungen und Schulung im Gebrauch der Maschine und der Substanzen, für die sie zu benutzen ist, einschließlich der sicheren Methode zur Entnahme und Entsorgung des aufgesammelten Materials, erhalten.
3. Stellen Sie vor dem Gebrauch immer sicher, dass die Filter korrekt installiert sind. Benutzten Sie das Sauggerät nicht ohne ein gesetzte Filter. Ersetzen Sie einen beschädigten Filter unverzüglich. Es wird empfohlen, einzelns Ersatzteile bereitzuhalten, da Filter Verbrauchsmaterial sind.
4. UNBEABSICHTIGTES EINSCHALTEN VERMEIDEN. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, wenn Sie einen oder mehrere Akku(s) eingetzen.
5. Versuchen Sie nicht, brennbare Materialien, Feuerwerk, brennende Zigaretten, freihe Asche, freihe Metallspäne, scharfe Gegenstände, wie etwa Rasierklingen, Nadeln, Glasscherben oder dergleichen aufzusaugen.
6. BENUTZEN SIE DAS SAUGGERAT NIEMALS IN DER NAHE VON BENZIN, GAS, LACK, KLEBSTOFFEN ODER ANDEREN HOCH EXPLOSIVEN SUBSTANZEN. Der Schalter erzeugt Funken beim Ein- und Ausschalten. Ebenso der Motorkollektor während des Betriebs. Es kann zu einer gefährlichen Explosion kommt.
7. Saugen Sie niemals giftige, krebserregende, brennbare oder andere Gefahrstoffe wie Asbest, Arsen, Barium, Beryllium, Blei, Pestizide oder sonstige gesundheitsgehrdende Materialien auf.
8. Stellen Sie das Sauggerät immer auf eine horizontale und ebene Fläche, um zu verhindern, dass es herunterfällt oder sich unbeabsichtigt bewegt.
9. Benutzen Sie das Sauggerät niemals im Freien bei Regen.

10. Für Finnland: Diese Maschinearf nicht im Freien bei niedrigen Temperaturen benutzt werden.

11. Benutzen Sie das Sauggerät nicht in der Nähve von Wärmequellen (Öfen usw.).

12. Wird die Abluft in den Raum zurückgeleitet, muss für eine angemessene Luftwechselrate im Raum gesorgt werden. Bezugnahme auf nationale Vorschriften ist notwendig.
13. Blockieren Sie nicht den Sauceinlass/den Geblaseauslass/die Kuhlluftöffnungen. These Öffnungen gestatten eine Kuhlung des Motors. Blockierung ist sorgfältig zu vermeiden, weil sonst der Motor wegen mangelnder Belüftung überhützt.
14. Achten Sie stets auf sicheren Stand und gute Balance.
15. Vermeiden Sie Knicken, Ziehen oder Zertreten des Schlauchs.
16. Stellen Sie das Sauggerät sofort ab, wenn Sie während des Betriebs eine Leistungsverschlechterung oder etwas Ungewöhnliches bemerken.
17. AKKU(S) ENTNEHMEN. Bei Nichtgebrauch, vor der Wartung und beim Wechseln von Zubehor.
18. Reinigen und warten Sie das Sauggerät sofort nach jedem Gebrauch, um es in tadellosem Betriebszustand zu halten.
19. SAUGGERAT SORGFÄLTIG WARTEN. Halten Sie das Sauggerät für bessere und sichere Leistung sauber. Befolgen Sie die Anweisungen zum Auswechseln von Zubehor. Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
20. GERÄT AUF BESCHÄDIGTE TEILE
    ÜBERPRÜFEN. Bevor Sie das Sauggerät\ weiter benutzten, sollen den Sie beschädigte Schutzvorrichtungen und Teile\ sorgfältig auf ihre Betriebsfähigkeit und Funktionstüchtigkeit hin überprüfen.
    Überprüfen Sie das Gerät auf Ausrichtung und Klemmen beweglicher Teile, Beschädigung von Teilen, Befestigungszustand und sonstige Mängel von Teilen, die seinen Betrieb beeinträchtigen können. Beschädigte Schutzvorrichtungen oder Teile sollenn von einem autorisierten Service-Center\ ordnungsgemäß repariert oder ausgewechselt werden, wenn nicht anders in dieser Bedienungsanleitung angegeben. Lassen Sie defekte Schalter von einem autorisierten Service-Center auswechseln. Benutzen Sie das Sauggerät nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lasst.
21. Für Benutzerwartung muss die Maschine zerlegt, gereinigt und gewartet werden, sowieit dies einigermaßen practikabel ist, ohne ein Risiko für das Wartungspersonal und andere Personen zu verursichen.
22. Die Maschine ist mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person einer technischen Untersuchung zu unterziehen, die z. B. aus der Überprüfung der Filter auf Beschädigung, der Luftdichtigkeit der Maschine und der einwandfreiern Funktion des Steuermechanismus besteht.
23. Wenn Wartungs- oder Reparaturarbeiten ausgeführrt werden, sind alle verunreinigten

Articlel, die nicht zufriedenstellend gereinigt werden konnen, zu entsorgen; solche Articlel sind in undurchlassigen Beuteln im Einklang mit der geltenden Verordnung fur die Entsorgung solcher Abfälle zu entsorgen.

1. ERSATZTEILE. Verwenden Sie bei der Wartung nur identische Ersatzteile.

2. UNBENUTZTES SAUGGERAT LAGERN. Bei Nichtgebrauch sollte das Sauggerat in einem Innenraum gelagert werden.

3. Behandeln Sie Ihr Sauggerät mit Sorgfalt. Grobe Behandlung kann eine Beschädigung des Sauggerätes verursachen, selbst wenn es noch so robust gebaut ist.

4. Versuchen Sie nicht, die Außen- oder Innenseite mit Waschbenzin, Verdünner oder Reinigungsschemikalien zu reinigen. Dadurch konnen Risse und Verfährung verursacht werden.

5. Benutzen Sie das Sauggerät nicht in einem geschlossenen Raum, wo brennbare, explosive oder giffige Dämpfe von Lack auf Ölbasis, Lackverträner, Benzin, bestimmten Mottenschutzmitteln usw. abgegeben werden, oder in Bereichen, wo brennbarer Staub vorhanden ist.

6. Betreiben Sie weder theses noch andere Werkzeuge unter dem Einfluss von Medikamenten oder Alkohol.

7. Als Grundregel der Sicherheit sollenn Sie stets eine Schutzbrille oder eine Sicherheitsbrille mit Seitenchutzern verwenden.

8. Verwenden Sie eine Staubmaske bei staubigen Arbeitsbedingungen.

9. These Maschine sollen nicht von Personen (einschließlich Kindern) mit reduzierten körperslichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kennnis benutzt werden.

10. Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Sauggerat halten.

11. Fassen Sie Akku(s) und den Staubsaugerniemals mit nassen Handen an.

12. Lassen Sie bei der Reinigung auf Treppen außerste Vorsicht walten.

13. Benutzen Sie das Sauggerät nicht als Hocker oder Werkbank. Anderenfalls kann die Maschine herunterfallen und Personenschäden verursachen.

14. Saugen Sie keinen Schaum oder bereits Flüssigkeit auf. Es kann bewirken, dass Schaum aus dem Luftauslass austritt, was zu einem elektrischen Schlag und einer Beschädigung des Sauggerätes führen kann.

Gebrauch und Pflege von Akkuwerkzeugen

1. Laden Sie den Akku nur mit dem vom Hersteller vorgeschreibenben Ladegerät. Ein Ladegerät, das für einen Akkotyp geeignet ist, kann eine Brandgefahr darstellen, wenn es mit einem anderen Akku verwendet wird.

2. Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschreibennen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht

Verletzungs- und Brandgefahr.

1. Halten Sie den Akku bei Nichtgebrauch von anderen Metallgegenständen, wie z. B. Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, fern, welche die Kontakte kurzschreiben都能够. Kurzschlieben der Akkukontakte kann Verbrennungen oder einen Brand verursachen.
2. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommt, spulen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich arztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Veratzungen verursachen.
3. Verwenden Sie keinen Akku und auch kein Werkzeug, der (das) beschädigt oder modifiert ist. Beschädigte oder modifizierte Akkus können unvorhersebares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.
4. Setzen Sie einen Akku oder ein Werkzeug nicht Feuer oder übermögen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130^ kann es zu einer Explosion kommt.
5. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommt.

DIESSE ANWEISUNGEN AUFBEWAHREN.

WARNING: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommt.

3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrikaft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)dürfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behalter zusammen mit anderen Metallgegenständen, wie z. B. Nagel, Munzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50^ erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-lonen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für komerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erfolderlich.itte beachten Sie moglicherweise ausfuhrlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sieihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermaßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.
3. Soll das Werkzeug längerere Zeit nicht benutzt werden, muss der Akku vom Werkzeug enternt werden.

4. Bei und nach dem Gebrauch kann der Akku heißt werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung vonheiten Akkus.

5. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heißt genug werden kann, um Verbrennungen zu verursachen.

6. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Lächern und Nuten des Akkus absetzen. Es können sonst zu Erhitzung, Brandauslösung, Bersten und Funktionstörungen des Werkzeugs oder des Akkus kommt, was zu Verbrennungen oder Personenschäden führen kann.
7. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
8. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

A VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Branden, Personenschäden und Beschädigung führen. Außer dem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 - 40^ . Lassen Sie einen halten Akku abkühlen, bevor Sieihn laden.
4. Wenn Sie den Akku nicht benutzen,nehmen Sieihn vom Werkzeug oder Ladegerat ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

Wichtige Sicherheitsanweisungen für Funk-Adapter

1. Unterlassen Sie Zerlegen oder Manipulierendes Funk-Adapters.
2. Halten Sie den Funk-Adapter von kleinen Kindern fern. Suchen Sie bei versehentlichem Verschlucken(sofort arztliche Behandlung auf.
3. Benutzen Sie den Funk-Adaptern nur mit Makita-Werkzeugen.

4. Setzen Sie den Funk-Adapter keinem Regen oder Nasse aus.

5. Benutzen Sie den Funk-Adapter nicht an Orten, wo die Temperatur 50^ überschreitet.

6. Betreiben Sie den Funk-Adapter nicht an Orten, in deren Nähe sich medizinische Geräte, wie z. B. Herzschrittmacher, befinden.
7. Betreiben Sie den Funk-Adapter nicht an Orten, in deren Nähe sich automatisierte Geräte befinden. Bei Betrieb kann in den automatisierten Geräten eine Funktionstörung oder ein Fehler entstehen.
8. Betreiben Sie den Funk-Adapter nicht an Orten unter hohen Temperaturen oder an Orten, wo-statice Elektrizität oder elektrisches Rauschen erzeugt werden können.
9. Der Funk-Adapter kann elektromagnetische Felder (EMF) erzeugen, die aber für den Benutzer nicht gesundheitsschädlich sind.
10. Der Funk-Adapter ist ein Prazisionsinstrument. Achten Sie darauf, dass der Funk-Adapter nicht fallen gelassen oder Stößen ausgesetzt wird.
11. Vermeiden Sie Berühren der Kontakte des Funk-Adapters mit bloßen Händen oder Metallgegenständen.
12. Entfernen Sie stets den Akku vom Produkt, bevor Sie den Funk-Adapter installieren.
13. Öffnen Sie den Deckel des Steckplatzes nicht an Orten, wo Staub und Wasser in den Steckplatz eindringen können. Halten Sie den Einlass des Steckplatzes stets sauber.
14. Führn Sie den Funk-Adapter stets in der korrekten Richtung ein.
15. Drücken Sie nicht zu fest und/oder mit einem scharfkantigen Gegenstand auf die Funk-Aktivierungstaste des Funk-Adapters.
16. Halten Sie den Deckel des Steckplatzes beim Betrieb immer geschlossen.
17. Entfernen Sie den Funk-Adapter nicht aus dem Steckplatz, während das Werkzeug mit Strom versorgt wird. Anderenfalls kann eine Funktionstörung des Funk-Adapters verursicht werden.
18. Entfernen Sie nicht den Aufkleber vom Funk-Adapter.
19. Kleben Sie keinen anderen Aufkleber auf den Funk-Adapter.
20. Lassen Sie den Funk-Adapter nicht an einem Ort liegen, wo staatische Elektrizität oder elektrisches Rauschen erzeugt werden können.
21. Lassen Sie den Funk-Adapter nicht an einem Ort liegen, der starker Hitze ausgesetzt ist, wie z. B. in einem in praller Sonne geparkten Auto.
22. Lassen Sie den Funk-Adapter nicht an einem Ort liegen, der Staub oder Puder aufweist, oder an dem ein korrosives Gas erzeugt werden können.
23. Plötzliche Temperaturschwankungen konnen den Funk-Adapter betauen. Benutzen Sie den Funk-Adapter nicht mehr, bis der Tau vollständig getrocknet ist.

24. Wischen Sie den Funk-Adapter zum Reinigen sachte mit einem trockenen, weichen Tuch ab. Verwenden Sie kein Waschbenzin, kein leitfähiges Fett, keinen Verdünner oder dergleichen.

25. Bewahren Sie den Funk-Adapter zur Lagerung in der mitgelieferten Schachtel oder einem statikfreien Behälter auf.

26. Führn Sie keine anderen Geräte außer dem Makita-Funk-Adapter in den Steckplatz des Werkzeugs ein.
27. Benutzen Sie das Werkzeug nicht, wenn der Deckel des Steckplatzes beschädigt ist. Wasser, Staub und Schmutz, die in den Steckplatz eindringen, können eine Funktionstörung verursachen.
28. Ziehen und/oder verdrehen Sie den Deckel des Steckplatzes nicht mehr als nötig. Bringen Sie den Deckel wieder an, falls er sich vom Werkzeug lost.
29. Ersetzen Sie den Deckel des Steckplatzes, falls er verloren gehen oder beschädigt wird.

BEWAHREN SIE DIESE ANLEITUNG AUF.

BEZEICHNUNG DER TEILE

Abb.1: 1. Kopfeinheit 2. Pulverfilter (HEPA)
3. Dampfer 4. Vorfilter 5. Tank

FUNKTIONSBESCHREIBUNG

VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Gerätes stets, dass das Gerät ausgeschelt ist und die Akkus abgenommen sind.

Anbringen und Abnehmen des Akkus

VORSICHT: Schalten Sie das Gerät stets aus, bevor Sie die Akkus anbringen oder abnehmer.
VORSICHT: Halten Sie das Sauggerät und die Akkus beim Anbringen oder Abnehmer der Akkus sicher fest. Andernfalls kann es dazu führen, dass sie Ihnen aus der Hand rutschen, was zu Schaden am Sauggerät und an den Akkus oder zu Personenschäden führen kann.
VORSICHT: Achten Sie beim Öffnen oder Schließen der Akkuabdeckung daraufuf, dass Sie sich nicht die Finger klemmen. Anderenfalls kann es zu Personenschäden kommt.

Das Sauggerät verfügt über zwei Akkuschachte. Mit zwei identischen Akkus, die parallel verwendet werden, konnen Sie die Laufzeit bei einer oder mehreren Verwendungen verlangern, ohne dass Sie zum Aufladen der Akkus anhalten müssen. Das Sauggerät

arbeitet auch mit einem einzeln Akku, so dass Sie je nach ihren Bedürfnissen entweder mit zwei Akkus oder mit einem einzeln Akku arbeiten können.
Abb.2: 1. Linker Akkuschacht 2. Rechter Akkuschacht

Mit zweii Akkus

Kontinuierlicher Antrieb mit zwei Akkus ermittelicht langere Laufzeit und effizientere Reinigung. Wenn der ersten Akku leer wird, schaltet das Sauggerät automatisch auf die andere Stromquelle um, so dass es mit dem zweiten Akku weiterarbeitet.

HINWEIS: Der linke Akkuschacht (bei Frontansicht des Sauggerates) hat Vorrang vor dem rechten Akkuschacht. Der rechte Akkuschacht wird nur dann als Stromquelle identifiziert, wenn entweder kein Akku im linken Akkuschacht installiert ist oder der Akku im linken Akkuschacht leer wird.

HINWEIS: Sie können den Akku aus dem linken Akkuschacht entnehmer und wieder aufladen, nach dem das Sauggerät seine Stromquelle vom linken auf den rechten Akkuschacht umgeschaltet hat, ohne den Betrieb zu unterbremen. Um dem linken Akkuschacht nach dem Installieren eines aufgeladenen Akkus wieder Vorrang zu geben, starten Sie das Sauggerät neu.

Mit einem einzelnen Akku

Es wird nur ein Akku als Stromquelle im linken oder rechten Akkuschacht besteht. Das Sauggerät bestimmt je nach den Betriebsbedingungen automatisch, welche Akkuschacht verfügbar ist.

Installation und Deinstallation

Um die Akkus zu installieren, losen Sie zuerst die Verriegelung, und öffnen Sie die Akkuabdeckung. Setzen Sie dann die Akkus ein.

Abb.3: 1. Verschluss 2. Akkuabdeckung

Richten Sie die Führungsfedern der Akkus auf die Nuten des Akkugehäuses aus und schiben Sie sie ein. Schiben Sie bis zum Anschlag ein, bis sie mit einem leisen Klick einrasten. Verriegeln Sie dann die Akkuabdeckung.

Abb.4: 1.Akku 2.Knopf

Um die Akkus zu entfern, schieben Sie sie aus dem Akkugehause, während Sie die Knöpfe vor den Akkus gedrückt halten.

A VORSICHT: Setzen Sie den Akku immer vollständig ein. Anderenfalls kann er versehentlich aus dem Gerät herausfallen und Sie oder umstehende Personen verletzen.

A VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus.

Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

HINWEIS: Wenn das Sauggerät die Stromquelle vom ersten auf den zweiten Akku umschaltet, muss der Betrieb möglichereweise vorübergehend unterbrochen werden, was einen gingefüigen Verlust der Saugleistung verursacht.itte beachten Sie, dass es sich nicht um eine Funktionstörung handelt, so dass sich das Sauggerät erholt und den Betrieb nach der Pause sofort wieder aufnimmt.

Anzeigen der Akku-Restkapazität

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten...,*** wiegen Sekunden lang auf.

Abb.5: 1.Anzeigelampen 2.Pruftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%
		Den Akku aufladen.
		Möglicher-weise liegt eine Funkti-onsstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige gingfugig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erstige ( äußerste linke ) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Akku-Anzeigen am Bedienfeld

Die Akku-Restkapazität kann jederzeit auf dem Bedienfeld abgegeben werden. Wenn Sie die Prüftaste drücken, zeigen die linke und rechte Anzeige den Ladezustand des Akkus entsprechend an.

Abb.6: 1. Akku-Anzeigen 2. Prüftaste
Abb.7

Status der Akku-Anzeige Akku-			Restkapazität
Ein Aus		Blinkend
			50% bis 100%
			20% bis 50%
			0% bis 20%
			Akku aufladen
			Kein Akku eingesetzt

HINWEIS: Die Akku-Anzeigen werden auch aktiviert, wenn das Sauggerät in Betrieb besteht oder seine Stromquelle wechselt.

Geräte-/Akku-Schutzsystem

Das Gerät ist mit einem Geräte-/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Gerät und Akku zu verlangern. Das Gerät bleibt während des Betriebs automatisch stehen, wenn das Gerät oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird das Gerät/der Akku in einer Weise betrieben, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Gerät automatisch stehen. Schalten Sie in dieser Situation das Gerät aus, und brechen Sie die Anwendung ab, die eine Überlastung des Gerätes verursacht hat. Schalten Sie dann das Gerät wieder ein, um es neu zu starten.

Überhitzungsschutz

Ein Blinkend

Wenn das Gerät überhützt ist, bleibt es automatisch stehen, und die Anzeigen für den linken und rechten Akku blinken. Lassen Sie das Gerät in dieser Situation abkühlen, bevor Sie es wieder einschalten.

Ein Blinkend

Wenn der Akku überhitz ist, bleibt das Gerät automatisch stehen, und eine der Anzeigen für einen überhitzten Akku blinkt. Lassen Sie den Akku in dieser Situation abkühlen, bevor Sie das Gerät wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität niedrig wird, bleibt das Gerät automatisch stehen. Falls das Gerät nicht mit der Schalterbetätigung lauft,nehmen Sie die Akkus aus dem Gerät und laden Sie sie auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Gerätes verursachen konnen, und erhöglich, dass das Gerät automatisch stehen bleibt. Führren Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Gerät

vorübergehend zum Stillstand gekommen ist oder im Betrieb stehen geblieben ist.

1. Schalten Sie das Gerät aus und dann wieder ein, um es neu zu starten.
2. Laden Sie den/die Akku(s) auf oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgela-dene Akkus aus.
3. Lassen Sie das Gerät und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an ihre lokale Makita-Kundendienstelle.

Schalterfungtion

Einschalten des Sauggerätes

1. Stellen Sie den Bereitschaftsschalter auf die Position _I^ (EIN) oder AUTO (EIN), um das Sauggerät im Bereitschaftsmodus zu halten.
2. Drucken Sie die Ein-Aus-Taste. Um wieder in den Bereitschaftsmodus zu wechseln, drucken Sie erneut die Ein-Aus-Taste.

Ausschalten des Sauggerates

Führer Sie einen der folgenden Schritte aus.

• Drücken Sie die Ein-Aus-Taste, um das Sauggerät wieder in den Bereitschaftsmodus zu versetzen, und stellen Sie dann den Bereitschaftsschalter auf die Position "O" (AUS).
• Stellen Sie den Bereitschaftsschalter auf die Position "O" (AUS).

Einstellen der Saugkraft

Die Saugkraft kann an die jeweils anstehende Arbeit angepasst werden.

• Drehen Sie den Saugkraft-Einstellknopf nach links, um die Saugkraft zu verringn.
• Drehen Sie den Saugkraft-Einstellknopf nach rechts, um die Saugkraft zu erhöhen.

Abb.8: 1. Bereitschaftsschalter 2. Ein-Aus-Taste 3. Saugkraft-Einstellknopf

Verriegeln und Entriegeln der Laufrollen

Die hinteren Laufrollen können mit Stopern arretiert werden, um das Sauggerät zum Stillstand zu bringen. Senken Sie den Stopperhebel von Hand ab, um die Laufrolle zu arretieren, und haben Sieihn an, um sie zu losen.

Abb.9: 1. Laurolle 2. Stopperhebel 3. Entriegelte Stellung 4. Verriegelte Stellung

HINWEIS: Vergewissern Sie sich vor dem Bewegen des Sauggerates, dass die Laurolle entriegelt ist. Bewegen des Sauggerates mit verriegelter Laurolle kann eine Beschädigung der Laurolle verursichen.

Tracehandgriff

VORSICHT: Hebun und tragen Sie das Gerat mit der gebotenen Sorgfalt. Anderenfalls kann es zu Personenschaden oder Beschadigung des Gerateskommen.

Halten Sie das Sauggerät beim Tragen am Handgriff an

der Kopfeinheit. Der Handgriff ist bei Nichtgebrauch an der Kopfeinheit einklappbar.

Abb.10

MONTAGE

AVORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Gerät stets, dass das Gerät ausgeschelt ist und die Akkus abgenommen sind.
AVORSICHT: Tragen Sie während der Montage oder Wartung immer eine Staubmaske.

Installieren des Pulverfilters (HEPA) und des Vorfilters (für Trockenstaub)

A VORSICHT: Sagen Sie niemals Wasser oder andere Flüssigkeiten oder Nassstaub auf, wenn Sie den Pulverfilter verwenden. Durch Aufsaugen solcher Substanzen kann der Pulverfilter beschädigt werden.

Zum Verwendendes Pulverfilters:

1. Setzen Sie den Vorfilter in den Tank ein, wobei Sie die Montagepositionsmarkierungen an Vorfilter und Tank ausrichten.
2. Setzen Sie den Dämpfer in den Vorfilter ein, und setzen Sie dann den Pulverfilter über den Dämpfer, wobei Sie die Montagepositionsmarkierungen auf dem Pulverfilter und dem Vorfilter ausrichten.
3. Montieren Sie die Kopfeinheit über dem Tank, und sichern Sie sie mit den Verriegelungsklinken.

Abb.11: 1. Kopfeinheit 2. Pulverfilter (HEPA)
3. Dampfer 4. Vorfilter 5. Tank
6. Montagepositionsmarkierung

ANMERKUNG: Stellen Sie vor der Benutzung des Pulverfilters sicher, dass Vorfilter und Dämpfer immer zusammen verwendet werden. Es ist nicht erlaubt, den Pulverfilter allein zu installieren.

Einsetzen des Papierbeutels

Sonderzubehör

WARNING: Vergewissern Sie sich vor der Benutzung eines Papierbeutels, dass der Vorfilter zusammen verwendet wird. Wird der Vorfilter nicht zusammen mit dem Papierbeutel verwendet, konnen ungewöhnliche Gerausche und Hitze erzeugt werden, was zu einem Brand führen kann.

ANMERKUNG: Sagen Sie niemals Wasser oder andere Flüssigkeiten oder Nassstaub auf, wenn Sie den Papierbeutel verwenden. Durch Aufsagen solcher Substanzen kann der Papierbeutel beschädigt werden.

ANMERKUNG: Stellen Sie vor der Benutzung eines Papierbeutels safer, dass der Pulverfilter, der Dämpfer und der Vorfilter immer zusammen verwendet werden.

1. Entfalten Sie einen Papierbeutel.
2. Richten Sie die Öffnung des Papierbeutels auf den Staubeinlass des Tanks aus.
3. Setzen Sie den Papierbeutel so in den Tank ein, dass seine Kartonöffnung in den Papierbeutelhalter eingehakt ist.

Abb.12: 1. Papierbeutel 2. Kartonöffnung
3. Papierbeutelhalter 4. Staubeinlass

Installieren des Polyethylenbeutels

Mit einem im Tank installierten Polyethylenbeutel knen Sie den Tankleitung entleeren, ohne sich die Hände schmutzig zu machen.

Legen Sie einen Polyethylenbeutel über den Tank und schieben Sie eine Seite der Oberkante des Beutels an seinem offenen Ende zwischen die Halterplatte und die Vorderwand des Tanks.

Abb.13: 1. Halterplatte 2. Vorderwand des Tanks
3. Polyethylenbeutel
Spreizen Sie die anderen oberen Kanten des Beutels nach außen über die oberen Ränder des Tanks. Legen Sie den Vorfilter auf den Polyethylenbeutel, um die Öffnung des Beutels safer zu verschreiben.
Abb.14: 1. Vorfilter

HINWEIS: Ein im Fachhandel erhältlicher Polyethylenbeutel kann verwendet werden. Beutel mit einer Dicke von mindestens 0,04 mm werden empfohlen.
HINWEIS: Zu viel Staub kann den Beutel weniger zum Zerreißen bringen. Sammeln Sie dazu nicht mehr Staub als die Hälfte des Fassungsvermögens des Beutels auf.

Entleeren des Tanks mit Polyethylenbeutel

WARNING: Vergewissern Sie sich vor dem Entleeren des Tanks immer, dass das Sauggerät ausgeschaltet ist und die Akkus abgenommen sind. Anderenfalls kann es zu einem elektrischen Schlag und schweren Personenschäden kommt.

ANMERKUNG: Schützen Sie den Tank vor stärken Stößen. Starke Stöße können die Teile verformen und beschädigen.

ANMERKUNG: Entleeren Sie den Tank mindestensomal pro Tag, obwohl dies von der imTank angesammelten Staubmenge abhängt. Anderenfalls verschlechtert sich die Saugkraft, und der Motor kann beschädigt werden.

ANMERKUNG: Fassen Sie beim Entleeren des Tanks nicht an die Haken oder Klinken. Das Anfassen der Haken oder Klinken kann deren Bruch verursachen.

Lösen Sie die Verriegelungsklinken, und haben Sie die Kopfeinheit vom Tank ab.

Schütteln Sie den Staub vom Vorfilter ab, bevor Sie den Filter vom Tank abheben.

Nehmen Sie dann den Polyethylenbeutel aus dem Tank, wobei Sie die Öffnung des Beutels mit der Hand verschreiben.

Abb.15: 1. Polyethylenbeutel 2. Tank

HINWEIS: Nehmen Sie den Polyethylenbeutel vorsichtig aus dem Tank, um zu vermeiden, dass er durch die Kanten im Tank zerkratzt und zerrissen wird.

HINWEIS: Entleeren Sie den Polyethylenbeutel, bevor er ganz voll wird. Zu viel Staub im Tank kann Zerreiben des Polyethylenbeutels verursichen.

Installieren des Multi-Hakens

Verwenden Sie den Multi-Haken, um einen Schlauch, Zubehor und Anbauteile, die nicht verwendet werden, an Ort und Stelle zu halten, damit Sie sie gemäß ihren Präferenzen schnell Herausnahmen können.

Abb.16

Setzen Sie den Multi-Haken auf die Montagebasis auf der Rückseite des Sauggerates, undrichten Sie die Schieren am Multi-Haken entlang den Nuten an der Montagebasis aus.

Abb.17: 1. Multi-Haken 2. Montagebasis

Installieren des MAKPAC-Adapters

Sonderzubehör

Mit einem optionalen Adapter konnen anschließbare und stapelbare MAKPAC-Aufbewahrungsbehälter auf dem Sauggerät installiert werden. Die Behälter sind in vielen Größen und Ausführungen erhältlich, um ihren Wünschen gerecht zu werden.

Setzen Sie den Haken der Montagebasis auf den Handgriff des Sauggerätes, wobei die Montagefläche nach oben zeigt, wenn der Handgriff in die geschlossene Position geklappt ist.

Abb.18: 1. Montagebasishaken 2. Montagefläche

1. Handgriff

Montieren Sie den MAKPAC-Adapter an den Montagebasishaken, und sichern Sie die Teile mit vier mitgelieferten Schrauben.

Abb.19: 1. MAKPAC-Adapter

1. Montagebasishaken 3. Schraube

Heben Sie den Druckbügel an, undziehen Sie den Knopf fest, um die Installation der MAKPAC-Behälter am Sauggerät vorzubereiten.

Abb.20: 1.Druckbuegel 2.Knopf

HINWEIS: Einzelheiten zur Installation der MAKPAC-Behälter finden Sie in den Anweisungen, die mit dem MAKPAC-Adapter und den Behäften geliefert werden.

Installieren des Schlauchs

ANMERKUNG: Biegen Sie den Schlauch niemals gewaltsam, und vermeiden Sie, aufihn zu treten. Bewegen Sie das Sauggerat niemals durch Ziehen am Schlauch. Gewaltanwendung, Stampfen und Ziehen des Schlauchs können eine Beschädigung oder Verformung des Schlauchs verursachen.

ANMERKUNG: Wenn Sie größere Abfallstücke, wie z. B. Hobelspane, Betonstaub oder ähnliche größere Abfallstücke aufsaugen, verwenden Sie den Schlauch mit 38 mm Innendurchmesser (Sonderzubehör). Bei Verwendung des Schlauchs mit 28 mm Innendurchmesser (Sonderzubehör) kann es zu Verstopfung und Beschädigung des Schlauchs kommt.

Anschluss and das Sauggerat

Führer Sie das Schlauchende in den Staubeinlass (Schlaucheinlass) des Sauggerates ein, und drehen Sie es dann im Uhrzeigersinn, bis es einrastet.

Abb.21: 1. Schlauch 2. Staubeinlass (Schlaucheinlass)

Anschluss an ihre Arbeitsgeräte (länderspezifisch)

Durch Anschlieben des Sauggerätes an alle verfügbaren Arbeitsgeräte, die mit dem Sauggerät kompatibil sind, Funktioniert es als Staubabsauger für ihre Elektrowerkzeuge.

Wahlen Sie eine der Frontmanschetten oder Verbindungsstücke (Sonderzubehör), die für Ihr Werkzeugmodell am besten geeignet sind. Platzieren Sie die Manschetten bzw. das Verbindungsstück je nach Bedarf zwischen dem vorderen Ende des Sauggeräteschlauchs und einer Staubabsaungöffnung Ihres Werkzeugs.

Abb.22: 1. Frontmanschetten oder Verbindungsstück 2. Sauggerateschlauch 3. Elektrowerkzeug 4. Sauggerät

Montieren und Demontieren von Sauggeräteaufsätzen

VORSICHT: Prufen Sie nach der Anbringung eines Aufsatzes, ob er sicher angebracht ist. Falls der Aufsatz unvollständig angebracht ist, kann er sich losen und Personenschäden verursichen.

Bei Verwendung des Aufsatzes ohne Verriegelungsfungtion

Sonderzubehör

Setzen Sie einen Aufsatz in den Sauceinlass des Sauggerats ein, indem Sie ihn einschieben und von Hand festschrauben.

Drehen Sie den Aufsatz mit der Hand, undziehen Sie ihn nach Gebrauch vom Saugeinlass ab.

Abb.23

Aufsätze mit Verriegelungsfunktion

Sonderzubehör

ANMERKUNG: Achten Sie beim Anbringen des Aufsatzes mit Verriegelungsfunktion darauf, dass der Entriegelungsknopf auf die Raste am Aufsatz ausgerichtet ist. Falls sie nicht ausgerichtet sind, wird der Aufsatz nicht verriegelt und kann sich vom Staubsauger lose.

Steen Sie einen Aufsatz in den Sauceinlass des Sauggerates, indem Sie diese mit einem Klick zusammenmenschiben.

Um den Aufsatz zu entfernen, ziehen Sieihn ab, während Sie den Entriegelungsknopf drucken.

Abb.24: 1. Sauceinlass mit Verriegelungsfunktion

1. Entriebelungsknopf 3. Aufsatz mit Vertriegelungsfunktion

HINWEIS: Ein Aufsatz mit Verriegelungsfunktion kann nur in den Saugeinlass mit Verriegelungsfunktion installiert werden.

Abb.25: 1. Aufsatz mit Verriegelungsfunktion
2. Saugeinlass mit Verriegelungsfunktion
3. Saugeinlass ohne Verriegelungsfunktion

Einstellen der Länge des Klemmknopf-Verländerungsrohrs

Sonderzubehör

Ein Klemmknopf-Verlängerungsrohr kann für kürzere oder längerere Längen kombiniert werden. Es ermöglich die Reinigung schwer zugänglicher Bereiche und komfortable Positionierungsoptionen.

Ziehen Sie das Schieberohr ein und aus, um die Rohrlänge zuändern, während Sie den Klemmknopf gedrückt halten.

Lassen Sie den Klemmknopf los, um das Schieberohr in der gewünschten Position zu fixieren.

Abb.26: 1. Schieberohr 2. Klemmknopf

FUNK-AKTIVIERUNGS-FUNKTION

Mit der Funk-Aktivierungsfunktion verfügbar möglichkeiten

Die Funk-Aktivierungsfunktion ermöglicht sauberen und komfortablen Betrieb. Wenn Sie ein Unterstützung

Werkzeug an den Staubsauger anschließen, konnen Sie den Staubsauger automatisch mit der Schalterbetätigung des Werkzeugs betreiben.

Abb.27

ANMERKUNG: Nehmen Sie unbedingt die Betriebsanleitung des Werkzeugs zur Hand, wenn Sie den Staubsauger mit der Funk-Aktivierungsfunktion benutzen.

ANMERKUNG: Unterlassen Sie Zerlegen oder Manipulieren des Funk-Adapters.

ANMERKUNG: Um zu verhindern, dass Staub in den Schlitz des Funk-Adapters gelangt, schlieben Sie stets den Deckel einwandfrei während Betrieb und Lagerung.

ANMERKUNG: Entfernen Sie den Funk-Adapter nicht, während Strom zugeführrt wird. Anderenfalls kann eine Funktionstörung des Funk-Adapters verursacht werden.

ANMERKUNG: Drücken Sie nicht zu fest und/oder mit einem scharfkantigen Gegenstand auf die Funk-Aktivierungstaste.

HINWEIS: Für die Funk-Aktivierung werden Makita-Werkzeuge mit dem Funk-Adapter benötigt.

HINWEIS: Bevor die Funk-Aktivierungsfunktion zum ersten Mal mit dem jeweiligen Werkzeug benutzt werden kann, ist die Werkzeugregistrierung erforderlich. Wenn die Registriierung des Werkzeugs einmal durchgefuhrt worden ist, erübrigt sich eine Neuregistrierung, sofern die Registriierung nicht aufgehoben wird.

HINWEIS: Vergewissern Sie sich vor der Registrierung, dass der Funk-Adapter oder denningsgemäß eingesetzt ist.

HINWEIS: Ein Funk-Adapter kann bis zu 10 Verbindungen mit anderen Funk-Adaptern registrierten. Wenn mehr als 10 andere Funk-Adapter in einem Funk-Adapter registriert werden, wird die Registierung des ersten automatisch gelöscht.

HINWEIS: Die Position der Funk-Aktivierungstaste ist je nach Werkzeug unterschied.

HINWEIS: Der Staubsauger kann auch durch Drücken der Ein-Aus-Taste gestartet werden, wenn der Bereitschaftsschalter auf AUTO" steht. Die Ein-Aus-Taste lasst sich jedoch nicht betätigten, wenn die Funk-Aktivierungsfunktion benutzt wird.

Installieren des Funk-Adapters

VORSICHT: Legen Sie das Sauggerät zum Installieren des Funk-Adapters auf eine ebene und stabile Oberfläche.

ANMERKUNG: Entfernen Sie Staub und Schmutz vom Sauggerät, bevor Sie den Funk-Adapter installieren. Staub oder Schmutz können eine Funktionstörung verursachen, falls sie in den Schlitz des Funk-Adapters gelangen.

ANMERKUNG: Um eine durch statische Entladung verursachte Funktionstörung zu verhindern, berühren Sie ein Material zur Ableitung statischer Elektrizität, wie z. B. ein Metallteil, bevor Sie den Funk-Adapter anfassen.

ANMERKUNG: Achten Sie beim Installieren des Funk-Adapters immer darauf, dass der Funk-Adapter in der korrekten Richtung eingeführt wird und der Deckel vollständig geschlossen ist.

1. Öffnen Sie den Deckel am Sauggerät, wie in der Abbildung gezeigt.
   Abb.28: 1.Deckel
2. Führer Sie den Funk-Adapter in den Steckplatz ein, und schreiben Sie dann den Deckel.

Wenn Sie den Funk-Adapter einführen, richten Sie die Vorsprünge auf die Vertiefungen des Steckplatzes aus.

Abb.29: 1. Funk-Adapter 2. Vorsprung 3. Deckel

1. Vertiefung

Zum Entfernen des Funk-Adapters öffnen Sie den Deckel langsam. Die Haken an der Rückseite des Deckels haben den Funk-Adapter an, wenn Sie den Deckel hochziehen.
Abb.30: 1. Funk-Adapter 2. Haken 3. Deckel

Bewahren Sie den Funk-Adapter nach der Entnahme in der mitgelieferten Schachtel oder einem statikfreien Behälter auf.

ANMERKUNG: Verwenden Sie immer die Haken an der Rückseite des Deckels zum Entfernen des Funk-Adapters. Falls die Haken den Funk-Adapter nicht greifen, schreiben Sie den Deckel vollständig, und öffnen Sie hin dann wieder langsam.

Werkzeugregistrierung für den Staubsauger

HINWEIS: Ein Makita-Werkzeug, das die Funk-Aktivierungsfunktion unterszt, ist für die Werkzeugregistrierung erforderlich.
HINWEIS: Die Installation des Funk-Adapters im Werkzeug muss vollendet sein, bevor mit der Werkzeugregistrierung begonnen wird.
HINWEIS: Unterlassen Sie während der Werkzeugregistrierung die Betätigung des Auslöseschalters am Werkzeug oder das Einschalten des Ein-Aus-Schalters am Staubsauger.
HINWEIS: Nehmen Sie auch auf die Betriebsanleitung des Werkzeugs Bezug.

Wenn Sie den Staubsauger zusammen mit der Schalterbetätigung des Werkzeugs aktivieren möchten, müssen Sie zuvor die Werkzeugregistrierung beenden.

1. Setzen Sie die Funk-Adapter jeweils in das Sauggerat und das Werkzeug ein.

2. Setzen Sie die Akkus in den Staubsauger und das Werkzeug ein.

3. Stellen Sie den Bereitschaftsschalter am Staubsauger auf AUTO".
   Abb.31: 1. Bereitschaftsschalter

4. Drucken Sie die Funk-Aktivierungstaste am Staubsauger für 3 Sekunden, bis die Funk-Aktivierungslampe in Grün blinkt. Drucken Sie dann die Funk-Aktivierungstaste am Werkzeug in der gleichen Weise.
   Abb.32: 1. Funk-Aktivierungstaste
5. Funk-Aktivierungslampe

Wenn Staubsauger und Werkzeug erfolgreich verbunden werden, leuchtet die Funk-Aktivierungslampe 2 Sekunden lang in Grün auf und beginnt dann in Blau zublinken.

HINWEIS: Nach Ablauf von 20 Sekunden horen die Funk-Aktivierungslampen auf, in Grün zu blinken. Drücken Sie die Funk-Aktivierungstaste am Werkzeug, während die Funk-Aktivierungslampe am Staubsauger blinkt. Falls die Funk-Aktivierungslampen nicht in Grün blinkt, drücken Sie die Funk-Aktivierungstaste kurz, und halten Sie sie erneut gedrückt.

HINWEIS: Wenn Sie zwei oder mehr Werkzeugregistrierungen für den Staubsauger durchfuhren, beenden Sie die Werkzeugregistrierungen nacheinander.

Starten der Funk-Aktivierungsfunktion

HINWEIS: Beenden Sie die Werkzeugregistrierung für den Staubsauger für die Funk-Aktivierung.

HINWEIS: Platzieren Sie den Staubsauger immer so, dass Sie den Status der Funk-Aktivierungslampe sehen können.

HINWEIS: Nehmen Sie auch auf die Betriebsanleitung des Werkzeugs Bezug.

Nachdem Sie ein Werkzeug im Staubsauger registriert haben, lauft der Staubsauger automatisch mit der Schalterbetätigung am Werkzeug an.

1. Setzen Sie die Funk-Adapter jeweils in das Sauggerat und das Werkzeug ein.
2. Setzen Sie die Akkus in den Staubsauger und das Werkzeug ein.
3. Schlieben Sie den Schlauch des Staubsaugers am Werkzeug an.

Abb.33
4. Stellen Sie den Bereitschaftsschalter am Staubsauger auf AUTO".

Abb.34: 1. Bereitschaftsschalter

1. Drucken Sie die Funk-Aktivierungstaste am Werkzeug kurz. Die Funk-Aktivierungslampe blinkt in Blau.

Abb.35: 1. Funk-Aktivierungstaste
2. Funk-Aktivierungslampe

1. Schalten Sie das Werkzeug ein. Prufen Sie, ob das Sauggerät während des Betriebs des Werkzeugs lauft.

AVORSICHT: Prufen Sie immer nach, ob die Funk-Aktivierungsfunktion wirksam ist, bevor Sie eine Arbeit mit dem Werkzeug beginnen.

Um die Funk-Aktivierung zu stoppen, drücken Sie die Funk-Aktivierungstaste am Werkzeug, oder stellen Sie den Bereitschaftsschalter am Staubsauger auf „I" oder "O".

HINWEIS: Die Funk-Aktivierungslampe am Werkzeug hört auf, in Blau zu blinken, wenn 2 Stunden lang kein Betrieb erfolgt. Stellen Sie in thism Fall den Bereitschaftsschalter am Staubsauger auf AUTO und drucken Sie die Funk-Aktivierungstaste am Werkzeug erneut.

HINWEIS: Der Staubsauger startet/stopt mit einer Verzögerung. Es tritt eine Zeitverzögerung auf, wenn der Staubsauger eine Schalterbetätigung des Werkzeugs erkennt.

HINWEIS: Die Übertragungsreichweite des Funk-Adapters kann abhängig vom Ort und den Umgebungsbedingungen schwanken.

HINWEIS: Wenn zwei oder mehr Werkzeuge in einem Sauggerät registriert sind, kann das Sauggerät anlaufen, selbst wenn Sie das Werkzeug nicht einschalten, weil ein anderer Benutzer die Funk-Aktivierungsfunktion benutzt.

Aufheben der Werkzeugregistrierung für den Staubsauger

Fuhren Sie das folgende Verfahren durch, um die Werkzeugregistrierung für den Staubsauger aufzuheiten.

1. Setzen Sie die Funk-Adapter jeweils in das Sauggerat und das Werkzeug ein.
2. Setzen Sie die Akkus in den Staubsauger und das Werkzeug ein.
3. Stellen Sie den Bereitschaftsschalter am Staubsauger auf "AUTO".

Abb.36: 1. Bereitschaftsschalter

1. Drucken Sie die Funk-Aktivierungstaste am Staubsauger für 6 Sekunden. Die Funk-Aktivierungslampe blinkt in Grün und wird dann rot. Drucken Sie danach die Funk-Aktivierungstaste am

Werkzeug in der gleichen Weise.

Abb.37: 1. Funk-Aktivierungstaste
2. Funk-Aktivierungslampe

Wenn die Aufhebung erfolgreich war, leuchten die Funk-Aktivierungslampen 2 Sekunden lang in Rot auf und beginnen dann in Blau zu blinken.

HINWEIS: Nach Ablauf von 20 Sekunden horen die Funk-Aktivierungslampen auf, in Rot zu blinken. Drücken Sie die Funk-Aktivierungstaste am Werkzeug, während die Funk-Aktivierungslampe am Staubsauger blinkt. Falls die Funk-Aktivierungslampen nicht in Rot blinkt, drücken Sie die Funk-Aktivierungstaste kurz, und halten Sie sie erneut gedrückt.

Löschen aller Werkzeugregistrierungen

1. Um alle Werkzeugregistrierungen im Staubsauger zuzusätzlich, gehen, geben Sie wie folgt vor.

Abb.38: 1. Bereitschaftsschalter

1. Funk-Aktivierungstaste

2. Funk-Aktivierungslampe

3. Installieren Sie den Funk-Adapter am Sauggerät.

4. Setzen Sie die Akkus in den Staubsauger ein.
5. Stellen Sie den Bereitschaftsschalter auf AUTO".
6. Halten Sie die Funk-Aktivierungstaste etwa 6 Sekunden lang gedrückt, bis die Funk-Aktivierungslampe in Rot blinkt (etwa zweimal pro Sekunde).
7. Sobald die Funk-Aktivierungslampe in Rot zublinken beginnnt, behmen Sie den Finger von der Funk-Aktivierungstaste. Halten Sie danach die Funk-Aktivierungstaste erneut etwa 6 Sekunden lang gedrückt.
8. Sobald die Funk-Aktivierungslampe schnell in Rot zu blinken beginnnt (etwa 5-mal pro Sekunde),nehmen Sie den Finger von der Funk-Aktivierungstaste. Wenn die Funk-Aktivierungslampe in Rot aufleucht et und später erlisch, werden alle Werkzeugregistrierungen gelöscht.

HINWEIS: Falls die Funk-Aktivierungslampe nicht in Rot blinkt, drucken Sie die Funk-Aktivierungstaste kurz, und versuchen Sie es erneut.

Beschreibung des Zustands der Funk-Aktivierungslampe

Abb.39: 1. Funk-Aktivierungstaste
2. Funk-Aktivierungslampe

Die Funk-Aktivierungslampe zeigt den Zustand der Funk-Aktivierungsfunktion an. Die Bedeutung des Lampenzustands ist aus der nachstehenden Tabelle ersichtlich.

Zustand Funk-Aktivierungslampe Beschreibung
	Farbe	Ein	Blinkend	Dauer(ungeführ)
Bereitschaft Blau				Staubsauger:fortlaufendWerkzeug:2Stunden
				Wenn dasWerkzeug lauft.
Werkzeugregistrieung Grün				20 Sekunden Bereit für die Werkzeugregistrierung. Suchen des zu registri-eden Werkzeugs.
				2 Sekunden DieWerkzeugregistrierung ist beendet worden. Die Funk-Aktivierungslampe beginnnt, in Blau zu blinken.
AufheitenLöschender Werk-zeugregist-rierung Rot				20 Sekunden Bereit für die Aufhebung der Werkzeugregistrierung. Suchendes aufzuhebenden Werkzeugs.
				Wenn die Funk-Aktivierungstagedrucht wird.
				2 Sekunden DieWerkzeugregistrierung ist aufgehoben/gelöscht worden.Die Funk-Aktivierungslampe beginnnt, in Blau zu blinken.
Sonstiges Rot				3 Sekunden DerFunk-Adapter wird mit Strom versorgt, und die Funk-Aktivierungsfunktion wird gestartet.
	Aus - -	Der Bereitschaftsschalter steht nicht auf „AUTO“.

Fehlersuche für Funk-Aktivierungsfunktion

Bevor Sie den Reparaturdienst anrufen, führen Sie zunachst ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erlautert wird, versuchen Sie nicht, das Werkzeug zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit Wahr	scheinliche Ursache(Funktionstörung)	Abhilfemaßnahme
Die Funk-Aktivierungslampe leuch- tet/blinkt nicht.	Es ist kein Funk-Adapter im Sauggerätund/oder Werkzeug installiert.Der Funk-Adapter ist falsch imSauggerät und/oder Werkzeuginstalliert.	Installieren Sie den Funk-Adapter korrekt.
	Die Kontakte des Funk-Adaptersund/oder des Steckplatzes sindverschmutzt.	Wischen Sie Staub und Schmutz an den Kontaktendes Funk-Adapters sacht ab, und reinigen Sie denSchlitz des Sauggerätes und/oder Werkzeugs.
	Die Funk-Aktivierungstaste amWerkzeug ist nicht gedrückt worden.	Drücken Sie die Funk-Aktivierungstaste amWerkzeug kurz.
	Der Bereitschaftsschalter amStaubsauger steht nicht auf „AUTO".	Stellen Sie den Bereitschaftsschalter amStaubsauger auf „AUTO".
	Keine Stromversorgung Versorgen Sie W	Werkzeug und Staubsauger mitStrom.
Die Werkzeugregistrierung/Aufhebung derWerkzeugregistrierung kann nichterfolgreich beendet werden.	Es ist kein Funk-Adapter im Sauggerätund/oder Werkzeug installiert.Der Funk-Adapter ist falsch imSauggerät und/oder Werkzeuginstalliert.	Installieren Sie den Funk-Adapter korrekt.
	Die Kontakte des Funk-Adaptersund/oder des Steckplatzes sindverschmutzt.	Wischen Sie Staub und Schmutz an den Kontaktendes Funk-Adapters sichte ab, und reinigen Sie denSchlitz des Sauggerätes und/oder Werkzeugs.
	Der Bereitschaftsschalter amStaubsauger steht nicht auf „AUTO".	Stellen Sie den Bereitschaftsschalter amStaubsauger auf „AUTO".
	Keine Stromversorgung Versorgen Sie Werkeug und Staubsauger mitStrom.
	Falsche Bedienung Drücken Sie die Funch-K-Aktivierungsstaste kurz,und führen Sie die Verfahren der Regelierung/Registrierungsaufhebung des Werkzeugs erneutdurch.
	Der Abstand zwischen Werkzeug undStaubsauger ist zu groß (außerhalb derÜbertragungsreichweite).	Verkleinern Sie den Abstand zwischenWerkzeug und Staubsauger. Die maximaleÜbertragungsreichweite beträgt ungebärn 10 m, siekann aber je nach den Umständen schwanken.
	Bevor Sie die Werkzeugregistrierung/Aufhebung der Werkzeugregriessicherungenbeenden;- der Schalter des Werkzeugs wirdeingeschaltet, oder;- die Betriebstaste am Sauggerät wirdeingeschaltet.	Drücken Sie die Funk-Aktivierungsstaste kurz,und führen Sie die Verfahren der Regelierung/Registrierungsaufhebung des Werkzeugs erneutdurch.
	Die Verfahren derWerkzeugregistrierung für dasWerkzeug oder den Staubsauger sind nicht beendet.	Führen Sie die Verfahren der Werkzeugregistrierungsowohl für das Werkzeug als auch den Staubsaugerzum selbst Zeitpunkt durch.
	Funkstörungen durch andere Geräte,die starke Funkwellen erzeugen.	Halten Sie das Werkzeug und den Staubsauger von solchen Geräten wie WLAN-Geräten undMikrowellenöfen fern.
Der Staubsauger lauft bei derSchalterbetätigung des Werkzeugsnicht an.	Es ist kein Funk-Adapter im Sauggerätund/oder Werkzeug installiert.Der Funk-Adapter ist falsch imSauggerät und/oder Werkzeuginstalliert.	Installieren Sie den Funk-Adapter korrekt.
	Die Kontakte des Funk-Adaptersund/oder des Steckplatzes sindverschmutzt.	Wischen Sie Staub und Schmutz an den Kontaktendes Funk-Adapters sichte ab, und reinigen Sie denSchlitz des Sauggerätes und/oder Werkzeugs.
	Die Funk-Aktivierungsstaste amWerkzeug ist nicht gedrückt worden.	Drücken Sie die Funk-Aktivierungsstaste kurz,und vergewissemern Sie sich, dass die Funk-Aktivierungslampe in Blau blinkt.
	Der Bereitschaftsschalter amStaubsauger liegt nicht auf „AUTO".	Stellen Sie den Bereitschaftsschalter amStaubsauger auf „AUTO".
	Es sind mehr als 10 WerkzeugeimStaubsauger registriert.	Führen Sie die Werkzeugregistrierung erneut durch.Wenn mehr als 10 Werkzeuge imStaubsaugerregistiert werden, wird die Regelierung des erstenWerkzeugs automatisch gelöscht.
	Der Staubsauger hat alleWerkzeugregistrierungen gelöscht.	Führen Sie die Werkzeugregistrierung erneut durch.
	Keine Stromversorgung Versorgen Sie Werkeug undStaubsauger mitStrom.
	Der Abstand zwischen Werkzeug undStaubsauger ist zu groß (außerhalb derÜbertragungsreichweite).	Verkleinern Sie den Abstand zwischenWerkzeug und Staubsauger. Die maximaleÜbertragungsreichweite beträgt ungebärn 10 m, siekann aber je nach den Umständen schwanken.
	Funkstörungen durch andere Geräte,die starke Funkwellen erzeugen.	Halten Sie das Werkzeug und den Staubsauger von solchen Geräten wie WLAN-Geräten undMikrowellenöfen fern.
Das Sauggerät lauft, während dasWerkzeug außer Betrieb ist.	Andere Benutzer nutzen die Funk-Aktivierung des Staubsaugers mit ihrenWerkzeugen.	Schalten Sie die Funk-Aktivierungsstaste deranderen Werkzeuge aus, oder haben Sie dieWerkzeugregistrierung der anderen Werkzeuge auf.
Es können nicht alle Werkzeugregistrierungen im Staubsauger gelöscht werden.	Drücken der Funk-Aktivierungstaste am Werkzeug.	Drücken Sie die Funk-Aktivierungstaste am Staubsauger, um alle Werkzeugregistrierungen zu{löschen.
	Der Bereitschaftsschalter amStaubsauger liegt nicht auf „AUTO".	Stellen Sie den Bereitschaftsschalter amStaubsauger auf „AUTO".
	Die Funk-Aktivierungstaste wird nicht korrekt gestrückt gehalten.	Halten Sie die Funk-Aktivierungstaste länger als 6 Sekunden gestrückt, und setzen Sie sie dann los, wenn die Funk-Aktivierungslampe in Rot blinkt.Halten Sie die Funk-Aktivierungstaste erneut länger als 6 Sekunden gestrückt, bis die Funk-Aktivierungslampe schnell in Rot blinkt, und setzen Sie dann die Tastesl.

WARTUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Gerät ausgeschaltet ist und die Akkus abgenommen sind.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfürbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these Products zu gewährleisten, sollenen Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

Aufbewährung von Zubehörteilen

Nicht verwendetes Zubehör und Aufsätze, wie z. B. Düsen und Bürsten, können im Multi-Haken an der Rückseite des Sauggerätes befestigt und aufbewahrt werden.

Abb.40: 1. Multi-Haken 2. Nicht verwendetes Zubehör und Aufsätze

Rohre (mit optionalem Stopper) konnen in den Rohrhalter gelegt werden, wenn das Sauggerät für kurze Zeit nicht verwendet wird.

Abb.41: 1. Stopper (Sonderzubehör) 2. Rohrhalter

Ein Schlauch kann in großen Schlaufen um das Gehäuse oder den Handgriff des Sauggerates gewickelt und aufbewahrt werden. Verbinden Sie seine beiden Enden zu Schlaufen, und hangen Sie die Schlaufen in den hochgeklapten Handgriff ein. Alternativ konnen Sie das Wurzelende im Schlauchseinlass installiert lasen und die Schlaufen mit einem angebundenen losen Ende an den Multi-Haken hangen.

Abb.42

Abb.43

Reinigen des Pulverfilters (HEPA) und Vorfilters

Reinigen Sie den Pulverfilter, den Vorfilter und den Dämpfer in regelmäßigen Abständen, da verstopfte

Filter und Dämpfer zu einer schlechten Saugleistung führen können.

Wischen Sie die Filter und den Dämpfer regelmäßig mit der Hand ab und schütteln Sie den Staub ab.

Abb.44: 1. Vorfilter
Abb.45: 1. Dampfer 2. Pulverfilter (HEPA)

Waschen Sie den Pulverfilter gelegentlich in Wasser aus, spulen Sieihn ab, und setzen Sie ihn vor Gebrauch im Schatten trocknen. Waschen Sie die Filter niemals in einer Waschmaschine.

Abb.46

HINWEIS: Unterlassen Sie Abreiben oder Abkratzen des Pulverfilters, des Vorfilters oder des Dampfers mit harten Gegenständen, wie z. B. einer Bürste und einer Kratze.

HINWEIS: Die Filter nutzen im Laufe der Zeit ab. Es ist empfehlenswert, Ersatzfilter bereitzuhalten.

SONDERZUBEHÖR

VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschrieben Makita-Werkzeugempfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile bereits, wenden Sie sichitte an ihre Makita-Kundendienstelle.

Schlauch
- Frontmanschetten (22, 24, 38)
Gerades Rohr
Verlägerungsrohr
- Spitzdüse
Rundbürste
- Pulverfilter, HEPA (für Trockenstaub)
Dampfer
Vorfilter
- Absaugstutzen
- Gebogenes Rohr
Polyethylenbeutel
Papierbeutel

MAKPAC-Adapter
Funkadapter
- Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Beste küssen als Standardzubehör im Werkzeugsatz enthalten sein. Sie konnen von Land zu Land entsprechlich sein.

AVVERTENZA

mavi yanip sönmeye besteht.
