MANUALE UTENTE VC003GL MAKITA

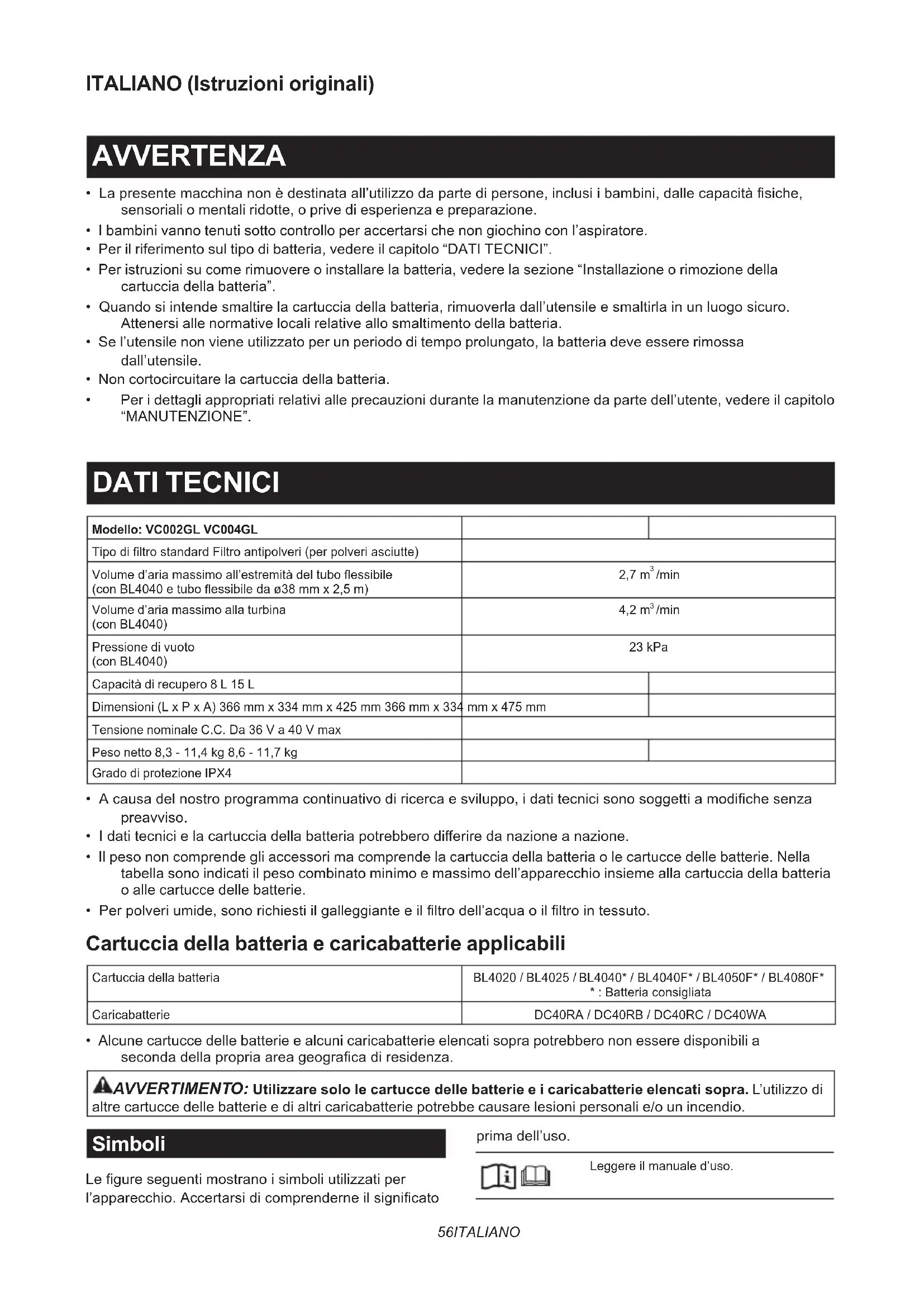

• La presente macchina non è destinata all'utilizzo da parte di persona, inclusi i bambini, dalle capacità fisiche, sensoriali o mentali ridotte, o preve di esperienza e preparazione.
• I bambini vanno tenuti sotto controlo per accertarsi che non giochino con l'aspiratore.
• Per il riferimento sul tipo di batteria, videere il capitolo "DATI TECNICI".
• Per istruzioni su come rimuovere o installare la batteria, videere la sezione "Installazione o rimozione della cartuccia della batteria".
• Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
• Se l'utensile non viene'utilizzato per un periodo di tempo prolongato, la batteria deve essere rimossa dall'utensile.
• Non cortocircuitare la cartuccia della batteria.
  Per i dettagli appropriati relativi alle precauzioni durante la manutenzione da parte dell'utente, vedere il capitolo "MANUTENZIONE".

DATI TECHNICI

Modello: VC002GL VC004GL
Tipo di filtrato standard Filtrato antipolveri (per polveri asciutte)
Volume d'aria massimo all'estremità del tubo flissibile (con BL4040 e tubo flissibile da ø38 mm x 2,5 m)	2,7 m³/min
Volume d'aria massimo alla turbina (con BL4040)	4,2 m³/min
Pressione di vuoto (con BL4040)	23 kPa
Capacità di recupero 8 L 15 L
Dimensioni (L x P x A) 366 mm x 334 mm x 425 mm 366 mm x 334 mm x 475 mm
Tensione nominale C.C. Da 36 V a 40 V max
Peso netto 8,3 - 11,4 kg 8,6 - 11,7 kg
Grado di protezione IPX4

• A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche sanza preavviso.
• I dati tecnici e la cartuccia della batteria potrebbero differire da nazione a nazione.
• Il peso non comprende gli accessori ma comprende la cartuccia della batteria o le cartucce delle batterie. Nella tabella sono indicate il peso combinato minimo e massimo dell'apparecchio insieme alla cartuccia della batteria o alle cartucce delle batterie.
• Per polveri umide, sono richiesti il galleggiante e il filtro dell'acqua o il filtrato in tessuto.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria	BL4020 / BL4025 / BL4040* / BL4040F* / BL4050F* / BL4080F* : Batteria consigliata
Caricabatterie	DC40RA / DC40RB / DC40RC / DC40WA

• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a seconda della propria area geografica di residenza.

AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

Simboli

Le figure seguenti mostrano i symboli utilizzati per l'apparecchio. Accertarsi di comprendre il significato

prima dell'uso.

Leggere il manuale d'uso.

	Adottare cura eattenzione particolari.
	Avvertenza! L'aspiratore potrebbe conte- nere polveri pericolose.
	Non salire mai sull'aspiratore.
	Classe di polveri L (leggere). Gli aspiratori sono in grado di raccogliere polveri di classe L. Attenersi alle normative della propria nazione relative alle polveri e alla salute e alla sicurezza sul lavoro.
Ni-MH Li-ion	Solo per le nazioni dell'EU A causa della presenza di componenti pericolosi nelle appearechiature, i rifiuti di apparecchature elettriche ed elettroniche, accumulatori e batterie potrebbero pro- durre un impatto negativo sull'ambiente e sulla salute umana. Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici! In conformità alla direttiva europea sui rifiuti di apparecchature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle nor- mative nazionali, i rifiuti di apparecchature elettriche elettroniche, batterie e accu- mulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in con- formità alle normative per la protezione dell'ambiente. Tale requisito viene indicate mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

Utilizzo previsto

Questo elettrodomestico è progettato per la raccolta delle polveri secche. L'elettrodomestico è idoneo a usi commerciali, ad esempio in hotel, scuole, ospedali, fabbriche, negoti, uffici e noleggi.

Rumore

Livello tipico di rumore pesato A determinato in base allo standard EN60335-2-69:

Modello VC002GL

Livello di pressione sonora (L_pA):70 dB (A) o inferiore. Incertezza (K): 2,5 dB (A)

Modello VC004GL

Livello di pressione sonora (L_pA):70 dB (A) o inferiore Incertezza (K):2,5 dB (A)

Il livello del rumore nelle condizioni di lavoro più superfare gli 80 dB (A).

NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVVERTIMENTO: Indossare protezioni per le orecchie.
AVVERTimento: L'émissione di rumori durante l'utilizzo effettivo dell'utensile elettrico cui varie rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile e specialmente a seconda di che tipo di pezzo venga lavorato.
AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'opera-tore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conta di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 al tempo di attivazione).

Vibrazioni

Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN60335-2-69:

Modello VC002GL

Emissione di vibrazioni (a_h,M) .. 2,5m / s^2 o inferiore. Incertezza (K): 1,5 m/s

Modello VC004GL

Emissione di vibrazioni (a_h,M) .. 2,5m / s^2 o inferiore. Incertezza (K): 1,5 m/s2

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVVERTimento: L'émissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico cui varie rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'opera-tore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conta di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 al tempo di attivazione).

Dichiarazioni di conformità

Solo per i paesi europei

Le Dichiarazioni di conformità sono incluse nell'Allegato A al presente manuale d'uso.

AVVERTENZE DI SICUREZZA

Avverenze di sicurezza dell'aspirapolvere a batteria

AVVERTimento: IMPORTANTE! LEGGERE CON ATTENZIONE tutte le avventenze di sicurezza e tutte le istruzioni PRIMA DELL'USO. La mancata osservanza delle avventenze e delle istruzioni potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

1. Prima dell'uso, accertarsi che il presente aspiratore venga utilizzato esclusivamente da personale che sia stato istruito in modo adeguato sull'utilizzo del presente aspiratore.
2. Prima dell'uso, è necessario fornireagli operatori informazioni,istruzioni e addestramento sull'utilizzo della macchina e delle sostanze per le quali delve essere utilizzata,incluso il metodo sicuro di rimozione e smaltimento dei materiali raccolti.
3. Prima dell'uso, accertarsi sempre che i filtrisiano installati correttamente. Non utilizzare l'aspiratore除去 i filtri installati. Sostituire immediatamente unello rundo danneggiato. Si consiglia di procurarsi dei ricambi, in quanto i filtri sono articoli consumabili.
4. EVITARE L'AVVIO ACCIDENTALE. Accertarsi che l'interruttore sia in posizione OFF (spento) durante l'installazione della/delle batteria/e.
5. Non tentare di raccogliere materiali inflammabili, fuochi d'artificio, sigarette accese, cenericalde, schegge di metallo roventi, materiali affiliati quali rasoi, aghi, vetri rotti o simili.
6. NON UTILIZZARE MAI L'ASPIRATORE IN PROSSIMITA DI BENZINA, GAS, VERNICI, ADESIVIO ALTRE SOSTANZE ALTAMENTE ESPLOSIVE. L'interruttore emete delle scinttile quando viene attivato e disattivato. Anche il commutatore del motore emete scintille durante l'uso. Di consegenza, potrebbe verificarsi un'esplosione pericolosa.
7. Non aspirare mai materiali tossici, cacerogeni, combustibili o altri materiali pericolosi quali amianto, arsenico, bario, berillio, piombo, pesticidi o altri materiali nocivi.
8. Collocare sempre l'aspiratore su una superficie piana orizzontale, per evitarne la caduta o lo spostamento accidentali.
9. Non utilizzato mai l'aspiratore all'aperto sotto la pioggia.
10. Per la Finlandia, esta macchina non va utilizzata all'aperto a basse temperature.
11. Non utilizzato in prossimità di fonti di calorie (cucine, e casi via).

12. Qualora l'aria di scarico ritorni nella stanza, è necessario provvedere al ricambio dell'aria nella stanza con una frequenza adeguata. Se necessario,fare riferimento alle normative nazionali.

13. Non ostruire le feritoie della presa di aspirazione, dell'apertura di uscita o di raffreddamento. Tali feritoie consentono il raffreddamento del motore. Le ostruzioni vanno evitate con cura; in caso contrario, il motore si brucia a causa della mancanza di ventilazione.

14. Mantenere sempre un corretto appoggio sui piedi e l'equilibrio.
15. Non piegare, tirare o calpestare il tubo flessibile.
16. Arrestare immediamente l'aspiratore qualora si notino prestazioni scadenti o qualsiasi anomalia durante I'uso.
17. RIMUOVERE LA/LE BATTERIA/E quando non si utilizes l'apparecchio, prima di interventi di assistenza e quando si intende sostituire gli accessori.
18. Pulire e sottoporre a manutenzione l'aspiratore subito dopo ciascun utilizzato per mantenerlo in condizioni operative ottimali.
19. SOTTOPORRE A MANUTENZIONE L'ASPIRATORE CON CURA. Mantenere l'a-spiratore pulito per prestazioni migliori e più sicure. Seguire le istruzioni per la sostituzione degli accessori. Mantenere le maniglie pulite, asciutte e prive di olio e grasso.
20. CONTROLLARE L'EVENTUALE PRESENZA DI PARTI DANNEGGIATE. Prima di utilizzare ulteriormente l'aspiratore, controllare con cura protezioni o altre parti che siano danneggiate per accertarsi che funzionino correttamente e che svolgano la funzione a cui sono destinate. Controllare l'allineamento delle parti mobili, la presenza di eventuali inceppamenti delle parti mobili o rottura dei componenti, il montaggio ed eventuali及其他 condizioni che potrebbero influenzare il funzionamento. Una protezione o un'altra parte che siano danneggiate vanno riparare correttamente o sostuite da un centro di assistenza autorizzato, se non diversamente indicate altrove nel presente manuale di istruzioni. Far sostuire gli interrupttori difettosi da un centro di assistenza autorizzato. Non utilizzato l'aspiratore qualora l'interruttore non consenta di accenderlo e spegnerlo.
21. Per la manutenzione eseguita dall'utente, la macchina va smantellata, pulita e sottomosta a manutenzione, entro i limiti ragionevolmente praticabili,enza causare rischi al personale di manutenzione e ad altri.
22. Almeno una volta all'anno, il produttore o una persona appositamente preparata devono sottoporre la macchina a un'ispezione tecnica che comprenda, ad esempio, l'ispezione dei filtri alla ricerca di eventuali danni, l'ermeticità della macchina e il funzionamento corretto del meccanismo di controllo.

23. Quando si intende eseguire operazioni di manutenzione o di riparazione, tutti gli elementi contaminati che non possano venire puliti in modo soddisfacente devono essere smaltiti; tali elementi vanno smaltiti in sacchetti impenetrabili, in conformità a qualsiasi normativa corrente relativa allo smaltimento di tali rifiuti.

24. PEZZI DI RICAMBIO. Quando si effettuano interventi di assistenza, utilizzare escludamente pezioni di ricambio identici.

25. RIPORRE L'ASPIRATORE QUANDO NON VIENE UTILIZZATO. Quando I'aspiratore non è in uso, dovrebbeVenire riposto al chiuso.
26. Maneggiare con delicatezza l'aspiratore.
    Anche l'aspiratore più robusto più rompersi a causa dell'incuria nel maneggiarlo.
27. Non tentare di pulire la superficie esterna o interna con benzina, solventi o prodotti chimici di pulizia. In caso contrario, si potrebbero causare spaccature e scolorimenti.
28. Non utilizzato l'aspiratore in spazi chiusi in cui siano presenti emissioni di vapori inflammabili, esplosivi o tossici dovute a vernici a olio, diluenti per vernici, benzina, alcune sostanze per trattamenti antitarmici, eosi via, o in aree in cui siano presenti polveri inflammabili.
29. Non utiliser que lo'sisile o alti utensili除去 l'effetto di droge o alcolici.
30. Come regola di base per la sicurezza, utilizzare occhialoni oppure occhiali di sicurezza con paraocchi laterali.
31. Utilizzare una maschera antipolvere in condizioni di lavoro che presentino polveri.
32. La presente macchina non è destinata all'utilizzo da parte di persona, inclusi i bambini, dalle capacità fisiche, sensoriali o mentali ridotte, o prive diesperienza e preparazione.
33. I bambini vanno tenuti sotto controlo per accertarsi che non giochino con l'aspiratore.
34. Non maneggiare mai la/le batteria/e e l'aspiratore con le mani bagnate.
35. Adottare estrema cautela durante la pulizia delle scale.
36. Non utilizzato l'aspiratore come sgablo o piano di lavoro. In caso contrario, la macchina potrebbe cadere, causando lesioni personali.
37. Non aspirare schiuma o liquidi saponosi. Questa operazione potrebbe causare la fuoriuscita della schiuma dall'uscita dell'a-ria, causando una scossa elettrica e danni all'aspiratore.

Uso e manutenzione degli strumenti a batterie

1. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe create un rischio di incendio, se utilizzato con un'altra batteria.
2. Utilizzare gli utensili elettrici solo con le batterie specificamente designate. L'uso di qualsiasi altra batteria potrebbe create un rischio di lesions personali e incendi.
3. Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare uszioni o incendi.
4. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verificchi un contatto accidentale con il liquido, lavare abbondamente con acqua. Qualora il

liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso alla batteria cui causare irritazioni o usioni.

1. Non utilizzare una batteria o un utensile che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero migliorare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
2. Non esporre una batteria o un utensile al fuoco o a temperature excessive. L'esposizione al fuoco o a temperature superiori ai 130^ potrebbe causare un'esplosione.
3. Attenersi a tutte le instruzioni relative alla carica e non caricare la batteria o l'utensile al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTimento: NON lasciare che la comodità o la familiarità d'uso con il prodotto (acquisita con l'uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza. L'uso IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale manuale di istruzioni potrebbero causare lesioni personali gravi.

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzato la cartuccia della batteria, leggere tutte le istruzioni e le avventenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
2. Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.
3. Qualora il tempo di utilizzo si rroducaccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si cui incorrere nel rischio di surriscaldamento, possibili uszioni e persino un'esplosione.
4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità più risultare nella perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduitivo.
(2) Evitare di conservare la cartuccia della batteria in un contentatore insieme ad altri oggetti metallici quali chiodi, monete, eosi via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia. Un cortocircuito della batteria può un grande flusso di corrente, un

surriscaldamento, possibili ustioni e persino un guasto.

1. Non conservare e utilizzare l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50 °C.
2. Non incinerire la cartuccia della batteriaanche qualora sa gravamente danneggiata o completamente esaurita. La cartuccia della batteria cui esplodere se a contatto con il fuoco.
3. Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.
4. Nonutilizzareunabatterydanneggiata.
5. Le batterie aioni di litio contente sono soggette ai requisiti del regolamento sul transporte di merci pericolose (Dangerous Goods Legislation).

Per trasporti commerciali, ad esempio da parte di terzi o spedzionieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta. Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi sono alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muoverile liberamente all'interno dell'imballaggio.

1. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
2. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.
3. Se l'utensile non viene utilizzato per un periodo di tempo prolongato, la batteria deve essere rimossa dall'utensile.
4. Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che può causare uszioni o usioni a Bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie extremamente calde.
5. Non toccare i terminali dell'utensile subito\ dopo l'uso, in quanto potrebbero diventare\ estremamente caldi al punto da causare\ ustioni.
6. Evitare di far incastrare schegge, polveri o terre noei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l'utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando ustioni o lesioni personali.
7. A meno che l'utensile supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'utensile o della cartuccia della batteria.
8. Tenere la batteria lontana dai bambini.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE: Utilizzato solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nella scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzare l'utensile e caricare la cartuccia della batteria quando si notatione che la potenza dell'u-tensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completeness carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10^ e 40^ . Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Quando non si utilizes la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolongato (più di sei mesi).

Istruzioni importanti per la sicurezza dell'unitàswana fili

1. Non smontare né manomettere l'unità senza fili.
2. Tenere l'unitàswana fili lontana dai bambini piccoli. Qualora venga inghiottita accidentalmente, richiedere immediatamente assistenza medica.
3. Utilizzare l'unitàswana fili esclusivamente con utensili Makita.
4. Non esporre l'unitàswana fili alla pioggia o a condizioni di bagnato.
5. Non utilizzato l'unitàswana fili in luoghi in cui la temperatura superi i 50^
6. Non utilizzare l'unitàswana fili in luoghi in cui siano presenti strumenti medici, ad esempio pacemaker, nelle vicinanze.
7. Non utilizzato l'unità perché fili in luoghi in cui siano presenti dispositivi automatizzati nelle vicinanze. In caso contrario, i dispositivi automatizzati potrebbero sviluppare un malfunzionamento o un errone.
8. Non far funzionare l'unitàswana fili in ubicazioni con temperatura ambiente elevata o in ubicazioni in cui potrebbero venire generati elettricità statica o disturbi elettrici.
9. L'unità sansa fili può produit campi elettromagnetici (EMF) ma questi ultimi non sono dannosi per l'utente.
10. L'unità sansa fili è uno strumento preciso. Fare

attenzione a non far cadere e a non colpire l'unitàswana fili.

1. Evitare di toccare il terminale dell'unità sulla fili a mani nude o con materiali metallici.
2. Rimuovere sempre la batteria sul prodotto quando si intende installare su quest'ultimo l'unità alla sua fili.
3. Quando si intende aprire il coperchio dell'alloggiamento, evitare ubicazioni in cui polvere e acqua potrebbero penetrare nell'alloggiamo. Mantenere sempre l'apertura di entrata dell'alloggiamo pulita.
4. Inserire sempre l'unitàswana fili nella direzione corretta.
5. Non premere con forza eccessiva il pulsante di attivazione della comunicazione perché fili sull'unità perché fili, né premere il pulsante con un oggetto dal bordo affiliato.
6. Chiudere sempre il coperchio dell'alloggamento durante il funzionamento.
7. Non rimuovere l'unitàswana fili dall'alloggia-mentation notammentmente viene fornita l'alimentazione all'utensile. In caso contrario, si potrebbe causare un malfunzionamento dell'unitàswana fili.
8. Non rimuovere l'adesivo sull'unita allaenza fili.
9. Non aplicare alcun adesivo sull'unità sanza fili.
10. Non lasciare l'unitàswana fili in un'ubicazione in cui potrebbero venire generati elettricità statica o disturbi elettrici.
11. Non lasciare l'unitàswana fili in ubicazioni soggette a calore elevato, ad esempio in un'auto parcheggiata al sole.
12. Non lasciare l'unitàswana fili in ubicazioni polverose o in ubicazioni in cui potrebberoVenire generati gas corrosivi.
13. Una variazione improvvisa di temperatura potrebbe far bagnare di condensa l'unità alla fili. Non utilizzato l'unità alla fili fino alla completeness aciugatura della condensa.
14. Quando si intende pulire l'unitàswana fili, passarvi sopra delicatamente un panno morbido asciutto. Non utilizzato benzina per pulizia, diluenti, grasso conduitivo o simili.
15. Quando si intende riporre l'unitàswana fili, conservarla nella custodia in dotazione o in un contentitore antistatico.
16. Non insere alcun dispositivo diverso dall'u-nitàenza fili Makita nell'alloggiamento presente sull'utensile.
17. Non utilizzato l'utensile con il coperchio dell'alloggiamento danneggiato. Qualora nell'alloggiamento penetrino acqua, polvere e sporco, potrebbero causare un malfunzionamento.
18. Non tirare né attorcigliare il coperchio dell'alloggiamento altri il necessario. Qualora il coperchio si stacchi dall'utensile, riapplicarlo.
19. Qualora il coperchio dell'alloggiamento vada persono o venga danneggiato, sostituirlo.

CONSERVARE LE PRESENTI ISTRUZIONI.

DESCRIZIONE DELLE PARTI

Fig.1: 1. Unità di testa 2. Filtro antipolveri (HEPA) 3. Filtro in spugna 4. Prefiltero 5. Serbatoio

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Accertarsi sempre che l'elettrdomestico sia spento e che le cartucce delle batterie siano state rimosse, prima di regolare o di controllare il funzionamento dell'elettrodomestico.

Installazione o rimozione della cartuccia della batteria

ATTENZIONE: Spagnere sempre l'elettro-domestico prima di installare o rimuovere le cartucce delle batterie.
ATTENZIONE: Quando si intende installare o rimuovere le cartucce delle batterie, mantenere saldamente l'aspiratore e le cartucce delle batterie. In caso contrario, si potrebbe farle scivolare dallemani, causando danni all'aspiratore e alle cartucce delle batterie stesse o lesioni personali.
ATTENZIONE: Fare attenzione a non far restare incastrate le dita durante l'apertura o la chiusura dello sportellino delle batterie. In caso contrario, si potrebbero causare lesioni personali.

L'aspiratore dispone di due alloggiamenti per batterie. Con due batterie identiche in parallelo, è possibile prolongare il tempo di funzionamento in uno o più utilizzzi nella doversi arrestare per ricaricare le batterie. L'aspiratore funzionaanche con una singola batteria, pertanto è possibile scegliere tra doppiia batteria o singola batteria a seconda delle propria esigenze.

Fig.2: 1. Alloggiamoimento sinistro della batteria 2. Alloggiamoimento destro della batteria

Condoppia batteria

Il funzionamento continuo con due batterie consente un tempo di esercizio più lungo e una pulizia più efficente. Quando la prima batteria si sta scaricando, l'aspiratore commuta automaticamente una fonte di alimentazione, pertanto continua a funzionare con la seconda batteria.

NOTA: L'alloggiamo nistro della batteria (guardando il lato anterio dell'aspiratore) ha la priorità rispetto all'alloggiamo destro della batteria. L'alloggiamo destro della batteria viene identificato come fonte di alimentazione solo quando non è installata una batteria nell'alloggiamo sinistro della batteria, oppure la batteria nell'alloggiamo sinistro della batteria è completamente scarica.

NOTA: É possibile rimuovere la batteria dall'alloggamenti sinistro della batteria e ricaricarla dopo che l'aspiratore ha commutato la sua fonte di alimentazione dall'alloggamenti sinistro della batteria a quello destro senza interrompere il funzionamento. Per ridare la priorità all'alloggamenti sinistro della batteria dopo aver installato una batteria ricaricata, riavviare l'aspiratore.

Con una singola batteria

È richiesta una sola batteria come fonte di alimentazione, nell'alloggiamento sinistro o destro della batteria. L'aspiratore stabilisce automaticamente quale alloggiamento della batteria si era disponibile, a seconda delle condizioni d'uso.

Installazione e disinstallazione

Per installare le cartucce delle batterie, sbloccare innanzitutto la chiusura, e apriere lo sportellino delle batterie. Quindi, insere le cartucce delle batterie.

Fig.3: 1. Chiusura 2. Sportellino delle batterie

Allineare le linguette sulle cartucce delle batterie con le scanalature nell'alloggiamento delle batterie, quando far scivolare le batterie in sede. Inserirle completamente fino a quando si innestano in sede con un piccolo scatto.

Quindi, bloccare lo sportellino delle batterie.

Fig.4: 1. Cartuccia della batteria 2. Pulsante

Per rimuovere le cartucce delle batterie, farle scivolare fuori dall'alloggiamento delle batterie nelle si tengono premuti i pulsanti sul dato anteriore delle cartucce.

ATTENZIONE: Installare sempre la cartuccia della batteria fino in fondo. In caso contrario, potrebbe cadere accidentalmente dall'apparecchio, causando lesioni personali all'operatore o a chi gli è vicino.

ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora la batteria non si insertisce scorrendo agevolmente, vuol dire che non viene insertita correttamente.

NOTA: Quando l'aspiratore commuta la fonte di alimentazione alla prima batteria alla seconda, potrebbe richiedere un arresto temporaneo delle operazioni, causando una leggera perdita nella forza di aspirazione. Tenere presente che questo non denomata un malfunzionamento, pertanto l'aspiratore recupera e riprende le operazioni subito dopo la pausa.

Indicazione della carica residua della batteria

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.

Fig.5: 1. Indicatori luminosi 2. Pulsante di controlo

Indicatori luminosi Carica			residua
Illuminato Spento Lampeg-	giante
			Dal 75% al 100%
			Dal 50% al 75%
			Dal 25% al 50%
			Dallo 0% al 25%
			Caricare la batteria.
			La batteria potrebbe essersi guastata.

NOTA: A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe variare leggermente rispetto alla carica effettiva.

NOTA: Il primo indicateluminoso(all'estremita sinistra) lampeggia quando il systema di protezione della batteria è in funzione.

Indicatori delle batterie sul pannello di controllo

È possibile leggere la carica residua delle batterie sul pannello di controllo in qualsiamenti momento. Premere il pulsante di controllo, e gli indicatori a sinistra e a destra indicano i livelli di carica delle batterie corrispondenti.

Fig.6: 1. Indicatori delle batterie 2. Pulsante di controllo

Fig.7

Stato dell'indicatore della batteria Carica			residua della batteria
Acceso Spento	Lampeggiante
			Dal 50% al100%
			Dal 20% al50%
			Dallo 0% al20%
			Caricare labattery
			Batteria noninsertita

NOTA: Gli indicatori delle batterie vengono attivati ancche quando l'aspiratore inizia a funzionare o commuta la sua fonte di alimentazione dall'une alla all'altra.

Sistema di protezione dell'elettrodomestico e della batteria

L'elettrodomestico è dotato di un sistema di protezione dell'elettrodomestico stesso e della batteria. Questoistema interrompe automaticamente l'alimentazione al motore per prolungare la vita utile dell'elettrodomestico e della batteria. L'elettrodomestico si arresta automaticamente durante il funzionamento, qualora l'elettrodomestico stesso o la batteria vengano a trovarsi in una delle condizioni seguenti:

Protezione dal sovraccarico

Quando I'elettrodomestico o la batteria vengono utilizzati in modo tale da causare un assorbimento di corrente elevato in modo anomalo, I'elettrodomestico si arresta automaticamente. In questa circostanza, spegnere I'elettrodomestico e interrompere l'applicazione che ha causato il sovraccarico dell'elettrodomestico. Quindi, accendere I'elettrodomestico per ricominciare.

Protezione dal surriscaldamento

Acceso Lampeggiante

Quando l'elettrodomestico è surriscaldato si arresta automaticamente, ed entrambi gli indicatori delle batterie sinistro e destro lampeggiano. In questa circostanza, lasciar raffreddare l'elettrodomestico prima di riaccenderlo.

Acceso Lampeggiante

Quando la batteria è surriscaldata, l'elettrodomestico si arresta automaticamente, e uno degli indicatori di batteria surriscaldata lampeggia. In esta situazione, lasciar raffreddare la batteria prima di riaccendere l'elettrodomestico.

Protezione alla sovrascarica

Quando la carica della batteria diventa Bassa, l'elettrodomestico si arresta automaticamente. Qualora I'elettrodomestico non funzioni con l'operazione di commutazione, rimuovere le batterie dall'elettrodomestico e ricaricarle.

Protezione da altre cause

Ilsystemadi protezione è progettatoanche per altrecause che potrebbero danneggiare l'elettrodomestico, e consente all'elettrodomestico di arrestarsi automaticamente. Adottare tutte le misure seguenti perrimuovere le cause, quando I'elettrodomestico è statoportato a un'interruzione temporanea o a un arresto delfunzionamento.

1. Spagnere I'electrodomestico, quindi riaccenderlo per ricominciare.
2. Caricare la batteria o le batterie, o sostituirla/sostituiirle con una batteria o delle batterie ricaricate.
3. Lasciar raffreddare l'elettrodomestico e la batteria o le batterie.

Qualora non si riscontri alcun miglioramento ripristinando ilsystemadi protezione,contattare il proprio centro di assistenza locale Makita.

Funzionamento dell'interruttore

Accensione dell'aspiratore

1. Ruotare il commutatore di standby sulla posizione "I" (ACCESO) o sulla posizione "AUTO" (ACCESO) per far si che l'aspiratore sia pronto in modalità standby.
2. Premere il pulsante di accensione. Per commutare di nuovo sulla modalità standby, premere di nuovo il pulsante di accensione.

Spegnimento dell'aspiratore

Effettuare una delle operazioni seguenti.

• Premere il pulsante di accensione per disporre nuovamente l'aspiratore in modalità standby, quando ruotare il commutatore di standby sulla posizione "O" (SPENTO).
• Ruotare il commutatore di standby sulla posizione "O" (SPENTO).

Regolazione della potenza di aspirazione

É possibile regolare la forza di aspirazione a seconda delle esigenze del lavoro.

• Per ridurre la potenza di aspirazione, ruotare la manopola di regolazione della forza di aspirazione, verso sinistra.
• Per aumento la potenza di aspirazione, ruotare la manopola di regolazione della forza di aspirazione verso destra.

Fig.8: 1. Commutatore di standby 2. Pulsante di accensione 3. Manopola di regolazione della forza di aspirazione

Blocco e sblocco delle rotelle girevoli

É possibile bloccare le rotelle girevoli posteriori con dei fremi, comme aiuto per tenere fermo l'aspiratore.

Per bloccare la rotella girevole abbassare la leva del freno con la mano, e per sbloccarla sollevare la leva del freno.

Fig.9: 1. Rotella girevole 2. Leva del freno
3. Posizione di MOVIMENTO LIBERO
4. Posizione di BLOCCO

Maniglia da trasporto

ATTENZIONE: Sollevare e trasportare l'elettrodomestico con cautela. La mancata osservanza di esta significazione potrebbe causare lesioni personali o danni all'elettrodomestico.

Quando si intende trasportare l'aspiratore, trasportarlo afferrandolo per la maniglia sull'unità di testa. La maniglia è retrattile sull'unità di testa, quando non è in uso.

Fig.10

MONTAGGIO

ATTENZIONE: Prima di effettuare qualiasi intervento sull'elettrodomestico, accertarsi sempre che sua spento e che le cartucce delle batterie siano state rimosse.
ATTENZIONE: Indossare sempre una mascherina antipolvere durante il montaggio o la manutenzione.

Installazione del filtro antipolveri (HEPA) e del prefiltro (per polveri asciutte)

ATTENZIONE: Non raccogliere mai acqua o altri liquidi né polveri bagnate quando si utilizza il filtro antipolveri. La raccolta di oggetti di quello genere potrebbe causare la rottura del filtrò antipolveri.

Perutilizzareilfiltratoantipolveri:

1. Posizione are il prefiltro nel serbatoio allineando gli indicatori delle posizioni di montaggio sul prefiltro e sul serbatoio.
2. Inserire il filtrino in spugna nel prefiltro, quindi posizionare il filtrto antipolveri sul filtrno in spugna, allineando gli indicatori delle posizioni di montaggio sul filtrto antipolveri e sul prefiltro.
3. Montare l'unità di testa sul serbatoio e fissarli con le chiusure a scatto di blocco.

Fig.11: 1. Unità di testa 2. Filtrato antipolveri (HEPA) 3. Filtro in spugna 4. Prefiltro 5. Serbatoio 6. Indicatore della posizione di montaggio

AVVISO: Prima di utilizzato il filtro antipolveri, accertarsi che il prefiltro e il filtro in spugna siano sempre utilizzati assieme. Non è consentito INSTALLARE il filtrato antipolveri da solo.

Installazione del pacchetto di carta

Accessorio opzionale

AVVERTIMENO: Prima di utilizzato un pacchetto di carta, accertarsi che il prefiltro sia utilizzato assieme. Il mancato utilizzo congiunto del prefiltro potrebbe causare rumore e calore anomali, e risultare in un incendio.

AVVISO: Non raccogliere mai acqua o altri liquidi né polveri bagnate quando si utilizesza un sacchetto di carta. La raccolta di oggetti di quello genere potrebbe causare la rottrura del sacchetto di carta.

AVVISO: Prima di utilizzare un pacchetto di carta, accertarsi che il filtrlo antipolveri, il filtrro in spugna e il prefiltro siano sempre utilizzati assieme.

1. Distendere unpacchetto di carta.
2. Allineare l'apertura del pacchetto di carta con l'entrata delle polveri del serbatoio.
3. Installare nel serbatoio il pacchetto di carta con la sua aperture in cartone agganciata al supporto del pacchetto di carta.

Fig.12: 1. Pacchetto di carta 2. Apertura in cartone
3. Supporto del pacchetto di carta 4. Entrata delle polveri

Installazione del sacchetto in polietilene

Con un sacchetto in polietilene installato nel serbatoio, è possibile svuotare fácilmente il serbatoio alla sporcarsi le mani.

Disporre un sacchetto in polietilene sul serbatoio, quando far scivolare un lato dell'orlo superiore del sacchetto, alla sua estremità aperta, tra la piastra del supporto e la parete anteriore del serbatoio.

Fig.13: 1. Piastra del supporto 2. Parete anteriore del serbatoio 3. Sacchetto in polietilene

Distendere gli altri orli superiordi del sacchetto versus l'esterno sopra i bordi superiordi del serbatoio. Posizionare il prefiltro sopra il sacchetto in polietilene, per fissare saldamente l'apertura del sacchetto.

Fig.14: 1. Prefiltro

NOTA: É possibile utilizzato un comune sacchetto in polietilene disponibile in commercio. Si consiglia di utilizzarne uno di spessore parti o superiore a 0,04 mm.

NOTA: Una quantità eccessiva di polveri causa facilemente lo strappo del sacchetto; pertanto, evitare di superare la meta della capacité del sacchetto nel raccogliere le polveri.

Svuotamento del serbatoio con il sacchetto in polietilene

AVVERTimento: Prima di svuotare il serbatoio, accertarsi sempre che l'aspiratore sia spento e che le cartucce delle batterie siano state rimosse. In caso contrario, si potrebbero causare scosse elettriche e gravi lesioni personali.

AVV/ISO: Evitare forti impatti sul serbatoio. Qualora si verificchi un forte impatto, si potrebbe causare la deformazione e il danneggiamento delle parti.

AVVISO: Svuotare il serbatoio almeno una volta al giorno,anche se la frequenza dipende dal volume delle polveri raccolte nel serbatoio. In caso contrario, la forza di aspirazione si riduce e il motore potrebbe rompersi.

AVVISO: Quando si intende svuotare il serba-toio, non afferrare i ganci o le chiusure a scatto. Qualora si afferrino i ganci o le chiusure a scatto, si potrebbe causarne la rottrura.

Sganciare le chiusure a scatto di blocco e sollevare l'unità di testa rimuovendola dal serbatoio.
Scuotere via le polveri dal prefiltro prima di sollevare il filtrlo per estrarlo dal serbatoio.
Quindi, rimuovere il sacchetto in polietilene dal serbatoio, chiudendo l'apertura del sacchetto con la mano.

Fig.15: 1. Sacchetto in polietilene 2. Serbatoio

NOTA: Estrarre il sacchetto in polietilene dal serbatoio con cautela, per evitare che venga graffiti e strappato dai bordi all'interno del serbatoio.

NOTA: Svuotare il sacchetto in polietilene prima che si Completely piano. Una quantità eccessiva di polveri nel serbatoio potrebbe causare lo strappo del sacchetto in polietilene.

Installazione del gancio multiplo

Utilizzare il gancio multiplo per mantenere in sede un tubo flessibile, accessori e componenti aggiantivi non utilizzati, per poterli estrarre rapidamente in base alle proprie preferenze.

Fig.16

Posizione are gancio multipleo sulla base di montaggio sul lato posteriore dell'aspiratore, disponendo i binari presenti sul gancio multipleo lungo le scanalature presenti sulla base di montaggio.

Fig.17: 1. Gancio multiplo 2. Base di montaggio

Installazione dell'adattatore MAKPAC

Accessorio opzionale

Con un adattatore opzionale, è possibile installare sul lato superiore dell'aspiratore contentori di stoccaggio collegabili e impilabili MAKPAC. I contentitori sono disponibili in svariati formati e stili, per adattarli alle proprie preferenze.

Posizionare il gancio della base di montaggio sulla maniglia dell'aspiratore, con la sua superficie di montaggio rivolta verso l'alto, quando la maniglia è ripiegata nella posizione chiusa.

Fig.18: 1. Gancio della base di montaggio 2. Superficie di montaggio 3. Maniglia

Montare l'adattatore MAKPAC sul gancio della base di montaggio, quando fissarli assieme con le quattro viti fornite in dotazione.

Fig.19: 1. Adattatore MAKPAC 2. Gancio della base di montaggio 3. Vite

Sollevare la maniglia di spinta verso l'alto e serrare la manopola per preparare l'installazione dei contentitori MAKPAC sull'aspiratore.

Fig.20: 1. Maniglia di spinta 2. Manopola

NOTA: Per i dettagli sull'installazione dei contentitori MAKPAC,fare riferimento alle istruzioni fornite con I'adattatore e i contentitori MAKPAC.

Installazione del tubo flessibile

AVVISO: Non piegare mai forzatamente il tubo flessibile né calpestarlo. Non spostare mail l'aspiratore tirando il tubo flessibile. Qualora si forzi, si calpesti o si tiri il tubo flessibile, si potrebbe causarne la rottrura o la deformazione.

AVVISO: Quando si intende raccogliere rifiuti di grande dimensioni, ad esempio trucoli di piallatura, polveri di calcestruzzo o rifiuti similie che non siano di piccole dimensioni, utilizzato il tubo flessibile con diametro interno di 38~mm (accessorio opzionale). L'uso di un tubo flessibile con diametro interno di 28~mm (accessorio opzionale) potrebbe causare l'ostruzione e il danneggiamento del tubo flessibile.

Collegamento all'aspiratore

Inserire l'estremita del tubo flessibile nell'entrata delle polveri (apertura di entrata del tubo flessibile) dell'aspiratore, quindi ruotarla in senso orario fino a innestarla in sede.

Fig.21: 1. Tubo flessibile 2. Entrata delle polveri (apertura di entrata del tubo flessibile)

Collegamenti con gli utensili da lavoro utilizzati (Specifici in base alla nazione)

Collegando l'aspirapolvere a utensili da lavoro disponibili di qualsiasi genere che siano compatibili con l'aspiratore, quest'ultimo funzione come estrattore delle polveri per gli utensili elettrici utilizzati.

Selezionare uno dei risvolti anteriors o dei giunti (accessori optionali) più idonei per il modello di utensile utilizzato. Collocare il risvolto o il giunto, se necessario, tra l'estremità anteriore del tubo flessibile dell'aspiratore e un'apertura di estrazione delle polveri dell'utensile utilizzato.

Fig.22: 1. Risvolto anteriore o giunto 2. Tubo flessibile dell'aspiratore 3. Utensile elettrico 4. Aspirapolvere

Installazione o rimozione dei componenti aggiuntivi dell'aspiratore

ATTENZIONE: Dopo aver installato un accessorio, verificare se sia installato saldamente. Qualora l'accessorio non sia installato perfettamente, potrebbe staccarsi e causare lesioni personali.

Quando si intende utilizzato un accessorio privo di funzione di blocco

Accessorio opzionale

Inserire un componente aggintivo nella presa di aspi-razione dell'aspiratore, premendolo e avvitandolo a mano in sede.

Dopo l'uso, girare e tirare a mano il componente aggintivo per staccarlo alla presa di aspirazione.

Fig.23

Componenti aggiuntivi dotati di funzione di blocco

Accessorio opzionale

AVVISO: Quando si intende installare un accessorio dotato di funzione di blocco, accertarsi di allineare il pulsante di sblocco con il gancio sull'accessorio. Qualora non siano allineati, l'accessorio non viene bloccato, e potrebbe staccarsi dall'aspiratore.

Inserire un componente aggintivo nella presa di aspi-razione dell'aspiratore premendoli per unirli tra di loro fino a sentire uno scatto.

Per rimuovere il componente aggiuntivo, tirarlo via除去 si preme il pulsante di sblocco.

Fig.24: 1. Presa di aspirazione dotata di funzione di blocco 2. Pulsante di sblocco 3. Accessorio dotato di funzione di blocco

NOTA: Un componente aggintivo dotato di funzione di blocco può essere installato solo nella presa di aspi-razione dotata di funzione di blocco.

Fig.25: 1. Accessorio dotato di funzione di blocco 2. Presa di aspirazione dotata di funzione di blocco 3. Presa di aspirazione alla funzione di blocco

Regolazione delle lunghezze della prolunga a scorrimento

Accessorio opzionale

È possibile combinare una prolunga a scorrimento per ottenere lunghezze inferiori e superiori. La prolunga a scorrimento consente di pulire in aree difficili da raggiungere, nonché di ottenere opzioni di posizionamento comode.

Tirare verso l'interno o verso l'esterno il tubo scorrevole per cancellare le lunghezze della prolunga quando si tiene premuto il pulsante di scorrimento.

Rilasciare il pulsante di scorrimento per bloccare il tubo scorrevole sulla posizione desiderata.

Fig.26: 1. Tubo scorrevole 2. Pulsante discorrimento

FUNZIONEDI ATTIVAZIONE DELLA COMUNICAZIONE SENZA FILI

Cosa si può fare con la funzione di attivazione della communicatesionezza fili

La funzione di attivazione della communicatesione sulla fili consente un funzionamento pulito e comodo. Collegando un utensile supportato all'aspiratore, è possible far funzionare automaticamente l'aspiratore insieme all'attivazione dell'interruttore dell'utensile.

Fig.27

AVVISO: quando si intende utilizzato l'aspiratore con la funzione di attivazione della comunicazione senza fili, accertarsi di fare riferimento al manuale d'uso dell'utensile.

AVVISO: Non smontare né manomettere l'unitàswana fili.

AVVISO: Per evitare che le polveri penetrino nell'alloggiamo dell'unità sulla fili, chiudnerne sempre saldamente il coperchio durante il funzionamento o la conservazione.

AVVISO: Non rimuovere l'unitàswana fili nelle viene fornita l'alimentazione. In caso contrario, si potrebbe causare un malfunzionamento dell'unitàswana fili.

AVVISO: Non premere con forza eccessiva il pulsante di attivazione della communicatesione alla fili, ne premere il pulsante con un oggetto dal bordo affiliato.

NOTA: L'attivazione della comunicazione sono fili necessita di utensili Makita dotati di unità alla sua fili.

NOTA: Prima dell'utilizzo iniziale della funzione di attivazione della comunicazione perché fili con ciascun utensile, è richiesta la registrazione dell'utensile. Una volta che la registrazione è stata completata con l'utensile, non è necessario eseguirla di nuovo, a meno che sia stata annullata.

NOTA: Prima della registrazione, accertarsi che l'unità sulla fili sua inserita correttamente.

NOTA: Una singola unitàswana fili cui registre sono a 10 collegamenti con altre unitàswana fili. Qualora su una singola unitàswana fili vengano registrate più di 10 ulteriori unitàswana fili, quella registrata per prima viene annullata automaticamente.

NOTA: La posizione del pulsante di attivazione della comunicazione senza fili varia a seconda dell'utensile.

NOTA: L'aspiratore si avviaanche premendo il pulsante di accensione quando il commutatore di standby è impostato su "AUTO".

Tuttavia, il pulsante di accensione non è operativo, quando si utilizes la funzione di attivazione della comunità penanza fili.

Installazione dell'unitàswana fili

ATTENZIONE: Posizione l'aspiratore su una superficie piana e stabile, quando si intende installare l'unità allaenza fili.

AVVISO: Pulire le polveri e lo sporco sull'aspiratore, prima di installare l'unitàswana fili. Polveri o sporco potrebbero causare un malfunzionamento, qualora penetrino nell'alloggiamento dell'unitàswana fili.

AVVISO: Per evitare il malfunzionamento causato dall'elettricità statica, toccare un materiale che consenta di scaricarla, ad esempio una parte metallica, prima di prendere in mano l'unità alla fili.

AVVISO: Quando si installa l'unitàswana fili, accertarsi sempre che quest'ultima sia insertita nella direzione corretta e che il coperchio sia completenesschiuso.

1. Aprire il coperchio sull'aspiratore, come indicate alla figura.

Fig.28: 1. Coperchio

1. Inserire l'unità sansa fili nell'alloggiamento, quando chiudere il coperchio.

Quando si insertisce l'unità senza fili, allineare le spor-genze con le rientranze presenti nell'alloggiamento.

Fig.29: 1. Unitàswana fili 2. Sporgenza

1. Coperchio 4. Rientranza

Quando si intende rimuovere l'unitàswana fili, après lentamente il coperchio. I ganci sul retro del coperchio sollevano l'unitàswana fili nelle si tira su il coperchio.

Fig.30: 1. Unitàswana fili 2. Gancio 3. Coperchio

Dopo aver rimioso l'unitàswana fili, conservarla nella custodia in dotazione o in un contentitore antistatico.

AVVISO: Utilizzare sempre i ganci sul retro del coperchio quando si intende rimuovere l'unità alla sua fili. Qualora i ganci non si insertiscano nell'u- nita alla sua fili, chiudere complemente il coperchio e riaprirlo lentamente.

Registrazione dell'utensile per l'aspiratore

NOTA: Per la registrazione dell'utensile, è richiesto un utensile Makita che supporti la funzione di attivazione della comunitàzza nona fili.

NOTA: Completar l'installazione dell'unità nella fili nelle strumento prima di avviare la registrazione dell'utensile.

NOTA: Durante la registrazione dell'utensile, non premere l'interruttore a grilletto sull'utensile né attivare l'interruttore di accensione sull'aspiratore.

NOTA: Fare riferimentoanche al manuale d'uso dell'utensile.

Se si desidera attivare l'aspiratore insieme all'attivazione dell'interruttore dell'utensile, completare anticipamente la registrazione dell'utensile.

1. Installare le unità perché fili nell'aspiratore e nelle'utensile, rispettovamente.
2. Installare le batterie nell'aspiratore e nell'utensile.
3. Impostare il commutatore di standby sull'aspiratore su "AUTO".

Fig.31: 1. Commutatore di standby

1. Premere il pulsante di attivazione della comunicazione senza fili sull'aspiratore per 3 secondi, fino a quando l'indicatore luminoso di attivazione della comunicazione senza fili lampeggia in verde. Quindi, premere il pulsante di attivazione della comunicazione除去 fili sull'utensile in modo analogo.
   Fig.32: 1. Pulsante di attivazione della comunica-zioneswana fili 2. Indicatore luminoso di attivazione della comunicazioneswana fili

Se l'aspiratore e l'utensile sono collegati con esito positivo, gli indicatori luminosi di attivazione della comunicazione perché fili si illuminano in verde per 2 secondi, quindi iniziano a lampeggiare in blu.

NOTA: Gli indicatori luminosi di attivazione della comunicazione senza fili smettono di lampeggiare in verde dopo 20 secondi. Premere il pulsante di attivazione della comunicazione senza fili sull'uten-sile nelle l'indicatore luminoso di attivazione della comunicazione senza fili sull'aspiratore sta lampeggiando. Qualora l'indicatore luminoso di attivazione della comunicazione senza fili non lampeggi in verde, premere brevamente e tenere premuto di nuovo il pulsante di attivazione della comunicazione senza fili.

NOTA: Quando si intende effettuare la registrazione di due o più utensili per l'aspiratore, completare la registrazione degli utensili uno alla volta.

Avvio della funzione di attivazione della comunicazioneenza fili

NOTA: Per l'attivazione della comunicazione nella fili, completare la registrazione dell'utensile per l'aspiratore.

NOTA: Posizione are sempre l'aspiratore in modo da poter vindere lo stato dell'indicatore luminoso di attivazione della comunitàzza penila.

NOTA: Fare riferimentoanche al manuale d'uso dell'utensile.

Dopo aver registrato un utensile sull'aspiratore, quest'ultimo entra in funzione automaticamente insieme all'attivazione dell'interruttore dell'utensile.

1. Installare le unità perché fili nell'aspiratore e nelle'utensile, rispettovamente.
2. Installare le batterie nell'aspiratore e nell'utensile.
3. Collegare il tubo flessibile dell'aspiratore all'utensile.

Fig.33

1. Impostare il commutatore di standby sull'aspiratore su "AUTO".
   Fig.34: 1. Commutatore di standby
2. Premere brevamente il pulsante di attivazione della comunicazione perché fili sull'utensile. L'indicatore luminoso di attivazione della comunicazione perché fili lampeggia in blu.
   Fig.35: 1. Pulsante di attivazione della comunitàzza sensa fili 2. Indicatore luminoso di attivazione della comunitàzza sensa fili
3. Accendere l'utensile. Verificare se l'aspiratore sia in funzione quando l'utensile sta funzionando.

ATTENZIONE: Prima di iniziare un lavoro con l'utensile, controllare sempre se la funzione di attivazione della comunitàzza sono fili sa operativa.

Per arrestare l'attivazione della comunicazioneswana fili, premere il pulsante di attivazione della comunicazioneswana fili sull'utensile, oppure impostare il commutatore di standby sull'aspiratore sulla posizione "I" oppure "O".

NOTA: L'indicatore luminoso di attivazione della comunicazioneswana fili sull'utensile smette di lampegliare in blu quando non viene effettuata alcuna operazione per 2 ore. In quello caso, impostare il commutatore di standby sull'aspiratore su "AUTO" e premere di nuovo il pulsante di attivazione della comunicazioneswana fili sull'utensile.
NOTA: L'aspiratore si avvia o si arrresta con un ritardo. Si verifica un ritardo temporale quando l'aspiratore rileva l'utilizzo dell'interruttore sull'utenile.
NOTA: La distance di trasmissione dell'unità perché fili cui po sono variate a seconda dell'ubicazione e della situazione circostante.
NOTA: Quando due o più utensili sono registrati su un unico aspiratore, quest'ultimo potrebbe iniziare a funzionare ancche se non si accende l'utensile, a causa di un'alto utente che sta utilizzando la funzione di attivazione della comunazione nella fili.

Annullamento della registrazione dell'utensile per l'aspiratore

Quando si intende annullare la registrazione dell'utensile per l'aspiratore, attenersi alla procedura seguente.

1. Installare le unità perché fili nell'aspiratore e nelle'utensile, rispettovamente.
2. Installare le batterie nell'aspiratore e nell'utensile.
3. Impostare il commutatore di standby sull'aspiratore su "AUTO".

Fig.36: 1. Commutatore di standby

1. Premere il pulsante di attivazione della comunicazioneswana fili sull'aspiratore per 6 secondi. L'indicatore luminoso di attivazione della comunicazioneswana fili lampeggia in verde, quindi diventa rossso. Dopodiché, premere il pulsante di attivazione della comunicazioneswana fili sull'utensile in modo analogo.
   Fig.37: 1. Pulsante di attivazione della comunica-zionezza fili 2. Indicatore luminoso di attivazione della comunicazionezza fili

Se l'annullamento è stato eseguito con esito positivo, gli indicatori luminosi di attivazione della comunità nonenza fili si illuminano in rosso per 2 secondi, quindi iniziano a lampeggiare in blu.

NOTA: Gli indicatori luminosi di attivazione della comunicazioneswana fili smettono di lampeggiare in rosso dopo 20 secondi. Premere il pulsante di attivazione della comunicazioneswana fili sull'uten-sile nelle l'indicatore luminoso di attivazione della comunicazioneswana fili sull'aspiratore sta lampeggiando. Qualora I'indicatore luminoso di attivazione della comunicazioneswana fili non lampeggi in rosso, premere brevamente e tenere premuto di nuovo il pulsante di attivazione della comunicazioneswana fili.

Cancellazione di tutte le registrazioni degli utensili

É possibile cancellare tutte le registrazioni degli utensili dall'aspiratore nel modo seguente.
Fig.38: 1. Commutatore di standby 2. Pulsante di

attivazione della communicatesenza sensa fili 3. Indicatore luminoso di attivazione della communicatesenza sensa fili

1. Installare l'unitàswana fili sull'aspiratore.
2. Installare le batterie nell'aspiratore.
3. Impostare il commutatore di standby su "AUTO".
4. Tenere premuto il pulsante di attivazione della comunicazione senza fili per circa 6 secondi, forn a quando l'indicatore luminoso di attivazione della comunicazione senza fili lampeggia in rosso (circa due volte al secondo).
5. Quando l'indicatore luminoso di attivazione della comunicazione senza fili inizia a lampeggiare in grosso, rilasciare il dito dal pulsante di attivazione della

comunicazione sensa fili. Quindi, tenere premuto di nuovo il pulsante di attivazione della comunità sensa fili per circa 6 secondi.

1. Quando l'indicatore luminoso di attivazione della comunicazioneswana fili inizia a lampeggiare rapidamente (circa 5 volte al secondo) in rosso, rilasciare il dito dal pulsante di attivazione della comunicazioneswana fili. Quando l'indicatore luminoso di attivazione della comunicazioneswana fili si illumina in rosso e successivement si spegne, tutte le registrazioni degli utensili sono state cancellate.

NOTA: Qualora l'indicatore luminoso di attivazione della comunicazione perché fili non lampeggi in rosso, premere brevamente di nuovo il pulsante di attivazione della comunicazione perché fili e riprovare.

Descrizione dello stato dell'indicatore luminoso di attivazione della comunità per l'attitudinazione.

Fig.39: 1. Pulsante di attivazione della comunica-zionezza fili 2. Indicatore luminoso di

attivazione della comunicazioneenza fili

L'indicatore luminoso di attivazione della comunità nono fili alla lo stato della funzione di attivazione della comunità nono fili. Per informazioni sul significato dello stato dellindicatore luminoso, fare riferimento alla tabella segunte.

Stato Indicatore luminoso di attivazione della comunità non sono fili				Descrizione
	Colore	Acceso	Lampeggiante	Durata(approessima)
Standby B	U	□		Aspiratore:continuaUtensile:2 ore
				In attesa di registrazione dell'utensile, oppure la funzione di attivazione della comunità non sono fili è disponibile.L'indicatore luminoso sull'aspiratore lampeggia quando il commutatore di standby è impostato su AUTO.L'indicatore luminoso sull'utensile lampeggia quando viene premuto il pulsante di attivazione della comunità non sono fili.L'indicatore luminoso sull'utensile si spegne automaticamente quando noniene eseguita alcuna operazione per 2 ore.
		□		Quando l'utensile è in funzione.
Registrazione dell'utensile	Verde	□		20 secondi Pronto alla registrazione dell'utensile. Ricerca dell'utensile da registrare in corso.
		□		2 secondi La registrazione dell'utensile è stata completata.L'indicatore luminoso di attivazione della comunità non sono fili inizia a lampeggiare in blu.
Annullamento/cancellazione della registrazione dell'utensile in corso	Rosso	□(lento:2 volte al sec.)		20 secondi Pronto alla cancellazione della registrazione dell'utensile.Ricerca dell'utensile da annullare in corso.
		□(veloce:5 volte al sec.)		Quando viene tenuto premuto il pulsante di attivazione della comunità non sono fili.
		□		2 secondi La registrazione dell'utensile è stata annullata/cancellata.L'indicatore luminoso di attivazione della comunità non sono fili inizi a lampeggiare in blu.
Altro Rosso		□		3 secondi L'alimentazione è fornita all'unità sensa fili e la funzione di attivazione della comunità non sono fili si sta avviando.
		Spento	-	-

Risoluzione dei problemi per la funzione di attivazione della comunitàzza fili

Prima di richiedere riparazioni, eseguire un'ispezione personalmente. Qualora si rilevi un problema che non è illustrato nel manuale, non tentare di smontare l'utensile. Rivolgersi, invoce, a un centro di assistenza autorizzato Makita, utilizzando sempre pezioni di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (guasto) Azione correttiva
L'indicatore luminoso di attivazione della comunicazione perché fili non si illumina o non lampeggia.	L'unità perché fili non è installata nell'a-spiratore e/o nell'utensile.L'unità perché fili è installata in modo errato nell'aspiratore e/o nell'utensile.
	Il terminale dell'unità perché fili e/o l'alloggiamento sono sporchi.
	Il pulsante di attivazione della comunità che nelle sull'utensile non è stato premuto.
	Il commutatore di standby sull'aspiratore non è impostato su "AUTO".
	Alimentazione assente Fornire l'alimentazione all'utensile e all'aspiratore.
Impossibile completare con esito positivo la registrazione dell'utensile o l'annullamento della registrazione dell'utensile.	L'unità perché fili non è installata nell'a-spiratore e/o nell'utensile.L'unità perché fili è installata in modo errato nell'aspiratore e/o nell'utensile.
	Il terminale dell'unità perché fili e/o l'alloggiamento sono sporchi.
	Il commutatore di standby sull'aspiratore non è impostato su "AUTO".
	Alimentazione assente Fornire l'alimentazione all'utensile e all'aspiratore.
	Funzionamento errato Premere brevamente il pulsante di attivazione della comunità che nelle sull'utensile:
	L'utensile e l'aspiratore sono lontani l'uno dall'alto (fuori della portata di trasmissione).
	Prima di completare la registrazione o l'annullamento dell'utensile:- l'interruttore dell'utensile è arrivato, oppure;- il pulsante di accensione sull'aspiratore è arrivato.
	Le procedure di registrazione per l'utensile o per l'aspiratore non sono state completate.
	Sono presenti disturbi radio dovuti ad altri apparetti che generano onde radio ad alta intensità.
Stato di anomalia Causa probabile (quanto) Azione correttiva
L'aspiratore non entra in funzione insieme all'attivazione dell'interruttore dell'utensile.	L'unitàenza fili non è installata nell'a-spiratore e/o nell'utensile.L'unitàenza fili è installata in modo errato nell'aspiratore e/o nell'utensile.
	Il terminale dell'unitàenza fili e/o l'alloggiamento sono sporchi.
	Il pulsante di attivazione della comunitàzzaenza fili sull'utensile non è stato premuto.
	Il commutatore di standby sull'aspiratore non è impostato su "AUTO".
	Sull'aspiratore sono registrati più di 10 utensili.
	L'aspiratore ha cancellato tutte le registrazioni degli utensili.
	Alimentazione assente Fornire l'alimentazione all'utensile e all'aspiratore.
	L'utensile e l'aspiratore sono lontani l'uno dall'alto (fuori alla portata di trasmissione).
	Sono presenti disturbi radio dovuti ad altri apparecchi che generano onede radio ad alta intensità.
L'aspiratore è in funzione quando l'utensile non sta funzionando.	Altri utenti stanno utilizzando l'attività della comunitàzzaenza fili dell'aspiratore con i loro utensili.
Non è possibile cancellare tutte le registrazioni degli utensili nell'aspiratore.	Pressione del pulsante della comunitàzzaenza fili sull'utensile.
	Il commutatore di standby sull'aspiratore non è impostato su "AUTO".
	Non si sta tenendo premuto corretta-mente il pulsante di attivazione della comunitàzzaenza fili per più di 6 secondi, quando l'indicatore luminoso di attiva-zione della comunitàzzaenza fili lampeggia in rosso. Tenere premuto di nuovo il pulsante di attivazione della comunitàzzaenza fili lampeggia rapida-mente in rosso, quando il pulsante di attivazione della comunitàzzaenza fili lampeggia rapidamente in rosso, quando rilasciare il pulsante.

MANUTENZIONE

ATTENZIONE: Prima di tentare di eseguire interventi di ispezione o manutenzione, accertarsi sempre che l'elettrodomestico sia spento e che le cartucce delle batterie siano state rimosse.

AVVISO: Non utilizzato mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsi asi altri intervento di manutenzione e di regolazione devono essere eseguita da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Conservazione degli accessori

É possibile agganciare e riporre nel gancio multiplo sul retro dell'aspiratore gli accessori e i componenti aggiuntivi non utilizzati, quali bocchette e spazzole.

Fig.40: 1. Gancio multiplo 2. Accessori e componenti aggiuntivi non utilizzati

È possibile posizionare i tubi (con un fermo opzionale installato) nell'apposto supporto, quando non si intende utilizzare l'aspiratore per un breve periodo di tempo.

Fig.41: 1. Fermo (accessorio opzionale)

1. Fermatubo

É possibile avvolgere e riporre un tubo flessibile in grande anelli intorno all'alloggiamento o alla maniglia dell'aspiratore. Collegare assieme entrambe le estremità del tubo flessibile per creare degli anelli, quando agganciare gli anelli sulla maniglia sollevata. In alternatively, Maintainere l'estremità di base del tubo flessibile installata nell'entrata per il tubo flessibile, e

appendere gli anelli sul gancio multiplo con l'estremità libera legata.

Fig.42
Fig.43

Pulizia del filtro antipolveri (HEPA) e del prefiltro

Pulire il filtro antipolveri, il prefiltr e il filtrin spugna a intervalli regolari, poiché i filtri e il filtrino in spugna intasati possono causare prestazioni di aspirazione scadenti.

Pulire e scuotere via con le mani le polveri dai filtri e dal Filtrino spugna regolarmente.

Fig.44: 1. Prefiltro
Fig.45: 1. Filtrin spugna 2. Filtrantipolveri (HEPA)

Ogni tanto, lavare ilhetto antipolveri in acqua, risciacquarlo e farlo asciugare completamente all'ombra prima dell'uso. Non lavare mai i filtri in lavatrice.

Fig.46

NOTA: Non strofinare né graffiare il filtro antipolveri, il prefiltro o il filtrlo in spugna con oggetti duri, quali spazzole o spatole.

NOTA: I filtri si usurano con il passare del tempo. Si consiglia di averare a disposizione dei ricambi per i filtri.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'utensile Makita specificato nel presente manuale.

L'impiego di altri accessori o componenti aggiuntivi
puo costituire un rischio di lesions alle persone.
Utilizzare gli accessori o i componenti aggiuntivi solo
per il loro scopo prefissato.

Per ottenere ulteriori dettagli relativamente a quosti accessori, rivolgersi a un centro di assistenza Makita.

• Tubo flessibile
  Risvolto anteriore (22, 24, 38)
• Tubo diritto
  Prolunga
• Bocchetta per angoli
• Spazzola rotonda
• Filtrato antipolveri, HEPA (per polveri asciutte)
• Filtrin spugna
• Prefiltro
  Gruppo bocchetta
• Tubo piegato
• Sacchetto in polietilene
• Pacchetto di carta
• Adattatore MAKPAC
  Unità Senza fili
• Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.

WAARSCHUWING

ACCESORIOS OPCIONALES
