BEDIENUNGSANLEITUNG VC006GM MAKITA

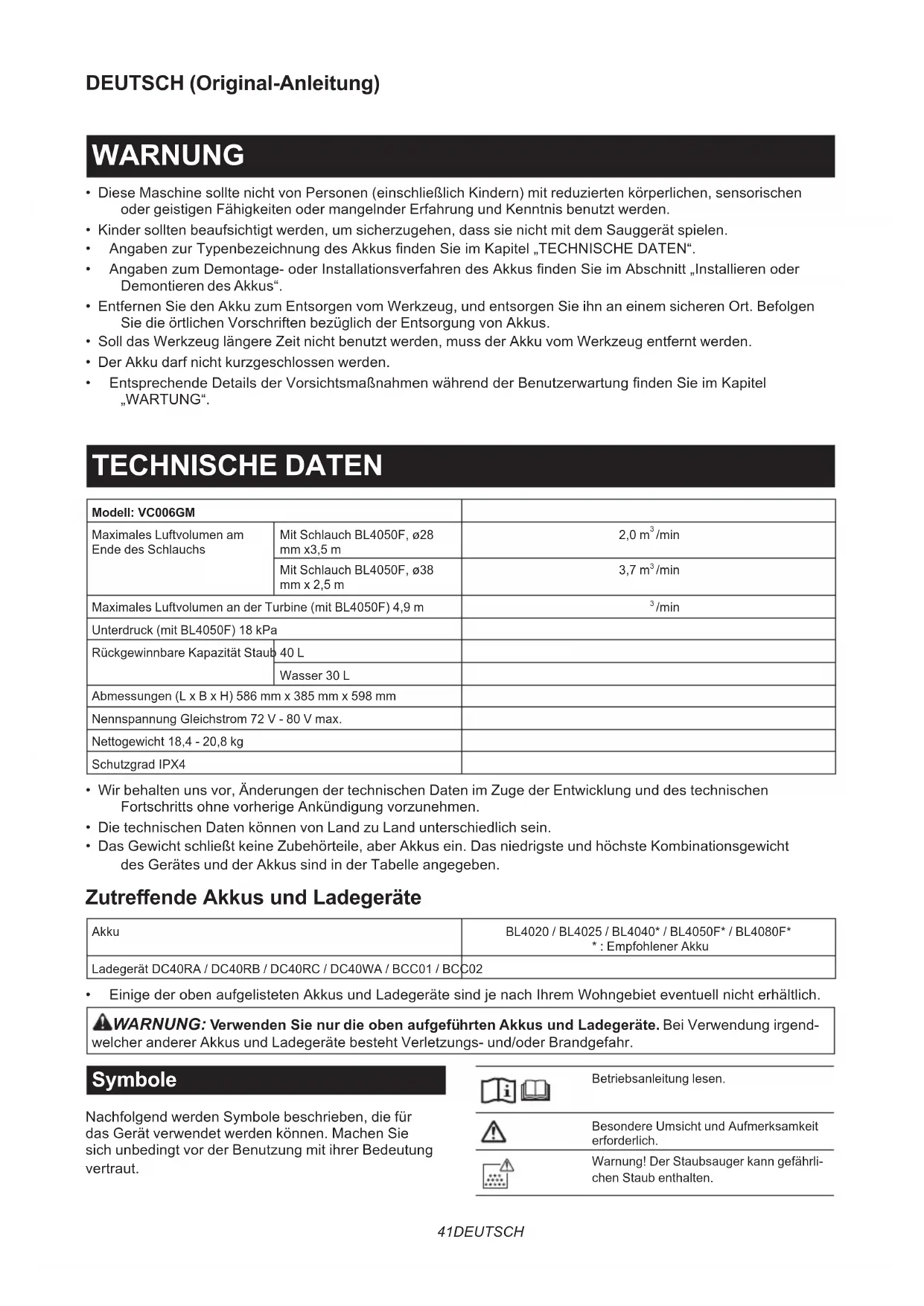

Akku-Staubsauger BETRIEBSANLEITUNG 41

• Diese Maschine sollte nicht von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

• Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Sauggerät spielen.

• AngabenzurTypenbezeichnungdesAkkusndenSieimKapitel„TECHNISCHEDATEN“.

• AngabenzumDemontage-oderInstallationsverfahrendesAkkusndenSieimAbschnitt„Installierenoder Demontieren des Akkus“.

• Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

• Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

• Der Akku darf nicht kurzgeschlossen werden.

• EntsprechendeDetailsderVorsichtsmaßnahmenwährendderBenutzerwartungndenSieimKapitel „WARTUNG“. TECHNISCHE DATEN Modell: VC006GM Maximales Luftvolumen am Ende des Schlauchs Mit Schlauch BL4050F, ø28 mm x3,5 m 2,0 m

/min Maximales Luftvolumen an der Turbine (mit BL4050F) 4,9 m

/min Unterdruck (mit BL4050F) 18 kPa Rückgewinnbare Kapazität Staub 40 L Wasser 30 L Abmessungen (L x B x H) 586 mm x 385 mm x 598 mm Nennspannung Gleichstrom 72 V - 80 V max. Nettogewicht 18,4 - 20,8 kg Schutzgrad IPX4

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Das Gewicht schließt keine Zubehörteile, aber Akkus ein. Das niedrigste und höchste Kombinationsgewicht des Gerätes und der Akkus sind in der Tabelle angegeben. Zutre󰀨ende Akkus und Ladegeräte Akku BL4020 / BL4025 / BL4040* / BL4050F* / BL4080F*

• : Empfohlener Akku Ladegerät DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr. Symbole Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Besondere Umsicht und Aufmerksamkeit erforderlich. Warnung! Der Staubsauger kann gefährli- chen Staub enthalten.42 DEUTSCH Stellen Sie sich niemals auf den Staubsauger. Max 20kg 44lbs Legen Sie niemals Gegenstände, die schwerer als 20 kg (44 lbs) sind, auf das Sauggerät. Staubklasse M (mittel): für die Abscheidung von Staub mit einem Grenzwert für beruf- liche Exposition von mindestens 0,1 mg/

. Die Sauggeräte sind in der Lage, Staub der Staubklasse L und M aufzusaugen. Befolgen Sie die Vorschriften Ihres Landes in Bezug auf Stäube sowie Sicherheit und Gesundheitsschutz am Arbeitsplatz. Ni-MH Li-ion Nur für EU-Länder Aufgrund des Vorhandenseins gefähr- licher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich nega- tiv auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nati- onales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Vorgesehene Verwendung Das Gerät ist für das Absaugen von Nass- und Trockenstaub vorgesehen. Das Gerät eignet sich für kommerziellen Einsatz, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Mietunternehmen. Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60335-2-69: Schalldruckpegel (L

): 70 dB (A) oder weniger Messunsicherheit (K): 2,5 dB (A) Der Geräuschpegel kann während des Betriebs 80 dB (A) überschreiten. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bear- beiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Schwingungen Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60335-2-69: Schwingungsemission (a h,M ): 2,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). Konformitätserklärungen Nur für europäische Länder Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.43 DEUTSCH SICHERHEITSWAR- NUNGEN Sicherheitswarnungen für Akku-Sauggerät WARNUNG: WICHTIG! Alle Sicherheitswarnungen und Anweisungen VOR GEBRAUCH AUFMERKSAM LESEN. Eine Missachtung der Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

1. Stellen Sie vor dem Gebrauch sicher, dass

dieses Sauggerät nur von Personen benutzt wird, die im Gebrauch dieses Sauggerätes hinreichend unterrichtet worden sind.

2. Vor dem Gebrauch sollten Bediener

Informationen, Anweisungen und Schulung im Gebrauch der Maschine und der Substanzen, für die sie zu benutzen ist, einschließlich der sicheren Methode zur Entnahme und Entsorgung des aufgesammelten Materials, erhalten.

3. Falls Schaum/Flüssigkeit herauskommt, schal-

ten Sie das Gerät sofort aus.

4. Reinigen Sie die Wasserstand-

Begrenzungsvorrichtung regelmäßig , und untersuchen Sie sie auf Anzeichen von Beschädigung.

5. Stellen Sie vor dem Gebrauch immer sicher,

dass die Filter korrekt installiert sind. Benutzen Sie das Sauggerät nicht ohne ein- gesetzte Filter. Ersetzen Sie einen beschädig- ten Filter unverzüglich. Es wird empfohlen, einige Ersatzteile bereitzuhalten, da Filter Verbrauchsmaterial sind.

6. UNBEABSICHTIGTES EINSCHALTEN

VERMEIDEN. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, wenn Sie einen oder mehrere Akku(s) einsetzen.

7. Versuchen Sie nicht, brennbare Materialien,

Feuerwerk, brennende Zigaretten, heiße Asche, heiße Metallspäne und scharfe Gegenstände, wie etwa Rasierklingen, Nadeln, Glasscherben oder dergleichen aufzusaugen.

EXPLOSIVEN SUBSTANZEN. Der Schalter erzeugt Funken beim Ein- und Ausschalten. Ebenso der Motorkollektor während des Betriebs. Es kann zu einer gefährlichen Explosion kommen.

9. Saugen Sie niemals giftige, krebserregende,

brennbare oder andere Gefahrsto󰀨e wie Asbest, Arsen, Barium, Beryllium, Blei, Pestizide oder sonstige gesundheitsgefähr- dende Materialien auf.

10. Stellen Sie das Sauggerät immer auf eine hori-

zontale und ebene Fläche, um zu verhindern, dass es herunterfällt oder sich unbeabsichtigt bewegt.

11. Benutzen Sie das Sauggerät niemals im Freien

12. Für Finnland: Diese Maschine darf nicht im

Freien bei niedrigen Temperaturen benutzt werden.

13. Benutzen Sie das Sauggerät nicht in der Nähe

von Wärmequellen (Öfen usw.).

14. Wird die Abluft in den Raum zurückgeleitet,

muss für eine angemessene Luftwechselrate im Raum gesorgt werden. Bezugnahme auf nationale Vorschriften ist notwendig.

15. Blockieren Sie nicht den Saugeinlass/den

Gebläseauslass/die Kühlluftö󰀨nungen. Diese Ö󰀨nungen gestatten eine Kühlung des Motors. Blockierung ist sorgfältig zu vermeiden, weil sonst der Motor wegen mangelnder Belüftung überhitzt.

16. Achten Sie stets auf sicheren Stand und gute

17. Vermeiden Sie Knicken, Ziehen oder Zertreten

18. Stellen Sie das Sauggerät sofort ab,

wenn Sie während des Betriebs eine Leistungsverschlechterung oder etwas Ungewöhnliches bemerken.

19. AKKU(S) ENTNEHMEN. Bei Nichtgebrauch, vor

der Wartung und beim Wechseln von Zubehör.

20. Reinigen und warten Sie das Sauggerät sofort

nach jedem Gebrauch, um es in tadellosem Betriebszustand zu halten.

21. SAUGGERÄT SORGFÄLTIG WARTEN.

Halten Sie das Sauggerät für bessere und sicherere Leistung sauber. Befolgen Sie die Anweisungen zum Auswechseln von Zubehör. Halten Sie die Handgri󰀨e trocken, sauber und frei von Öl und Fett.

22. GERÄT AUF BESCHÄDIGTE TEILE

ÜBERPRÜFEN. Bevor Sie das Sauggerät weiter benutzen, sollten Sie beschä- digte Schutzvorrichtungen und Teile sorgfältig auf ihre Betriebsfähigkeit und Funktionstüchtigkeit hin überprüfen. Überprüfen Sie das Gerät auf Ausrichtung und Klemmen beweglicher Teile, Beschädigung von Teilen, Befestigungszustand und sons- tige Mängel von Teilen, die seinen Betrieb beeinträchtigen können. Beschädigte Schutzvorrichtungen oder Teile sollten von einem autorisierten Service-Center ordnungsgemäß repariert oder ausgewech- selt werden, wenn nicht anders in dieser Bedienungsanleitung angegeben. Lassen Sie defekte Schalter von einem autorisierten Service-Center auswechseln. Benutzen Sie das Sauggerät nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lässt.

23. Für Benutzerwartung muss die Maschine zer-

legt, gereinigt und gewartet werden, soweit dies einigermaßen praktikabel ist, ohne ein Risiko für das Wartungspersonal und andere Personen zu verursachen.

24. Die Maschine ist mindestens einmal jährlich

vom Hersteller oder einer unterwiesenen Person einer technischen Untersuchung zu44 DEUTSCH unterziehen, die z. B. aus der Überprüfung der Filter auf Beschädigung, der Luftdichtigkeit der Maschine und der einwandfreien Funktion des Steuermechanismus besteht.

25. Wenn Wartungs- oder Reparaturarbeiten

ausgeführt werden, sind alle verunreinigten Artikel, die nicht zufriedenstellend gerei- nigt werden können, zu entsorgen; solche Artikel sind in undurchlässigen Beuteln im Einklang mit der geltenden Verordnung für die Entsorgung solcher Abfälle zu entsorgen.

26. ERSATZTEILE. Verwenden Sie bei der Wartung

nur identische Ersatzteile.

27. UNBENUTZTES SAUGGERÄT LAGERN. Bei

Nichtgebrauch sollte das Sauggerät in einem Innenraum gelagert werden.

28. Nasslter und das Innere des

Flüssigkeitsbehälters müssen vor der Lagerung getrocknet werden.

29. Behandeln Sie Ihr Sauggerät mit Sorgfalt.

Grobe Behandlung kann eine Beschädigung des Sauggerätes verursachen, selbst wenn es noch so robust gebaut ist.

30. Versuchen Sie nicht, die Außen- oder

Innenseite mit Waschbenzin, Verdünner oder Reinigungschemikalien zu reinigen. Dadurch können Risse und Verfärbung verursacht werden.

31. Benutzen Sie das Sauggerät nicht in einem

geschlossenen Raum, wo brennbare, explosive oder giftige Dämpfe von Lack auf Ölbasis, Lackverdünner, Benzin, bestimmten Mottenschutzmitteln usw. abgegeben werden, oder in Bereichen, wo brennbarer Staub vor- handen ist.

32. Betreiben Sie weder dieses noch andere

Werkzeuge unter dem Einuss von Medikamenten oder Alkohol.

33. Als Grundregel der Sicherheit sollten Sie stets

eine Schutzbrille oder eine Sicherheitsbrille mit Seitenschützern verwenden.

34. Verwenden Sie eine Staubmaske bei staubigen

35. Diese Maschine sollte nicht von Personen (ein-

schließlich Kindern) mit reduzierten körperli- chen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

36. Kinder sollten beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Sauggerät spielen.

37. Fassen Sie Akku(s) und den Staubsauger

niemals mit nassen Händen an.

38. Lassen Sie bei der Reinigung auf Treppen

äußerste Vorsicht walten.

39. Benutzen Sie das Sauggerät nicht als

Hocker oder Werkbank. Anderenfalls kann die Maschine herunterfallen und Personenschäden verursachen. Gebrauch und Pege von Akkuwerkzeugen

1. Laden Sie den Akku nur mit dem vom

Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann eine Brandgefahr darstellen, wenn es mit einem anderen Akku verwendet wird.

2. Benutzen Sie Elektrowerkzeuge nur mit den

ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.

3. Halten Sie den Akku bei Nichtgebrauch

von anderen Metallgegenständen, wie z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, fern, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.

4. Bei Missbrauch kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betro󰀨enen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen.

5. Verwenden Sie keinen Akku und auch kein

Werkzeug, der (das) beschädigt oder modi- ziert ist.BeschädigteodermodizierteAkkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.

6. Setzen Sie einen Akku oder ein Werkzeug nicht

Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.

7. Befolgen Sie alle Ladeanweisungen, und laden

Sie den Akku bzw. das Werkzeug nicht außer- halb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren

des Akkus. Es kann sonst zu einem Brand, über- mäßiger Hitzeentwicklung oder einer Explosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer45 DEUTSCH

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. ÜberklebenoderverdeckenSieo󰀨eneKontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird. Wichtige Sicherheitsanweisungen für Funk-Adapter

1. Ö󰀨nen Sie den Deckel des Steckplatzes nie-

mals selbst, wenn Sie den Funk-Adapter instal- liert haben.

2. Unterlassen Sie Zerlegen oder Manipulieren

des Funk-Adapters.46 DEUTSCH

3. Halten Sie den Funk-Adapter von kleinen

Kindern fern. Suchen Sie bei versehentlichem Verschlucken sofort ärztliche Behandlung auf.

4. Benutzen Sie den Funk-Adapter nur mit

5. Setzen Sie den Funk-Adapter keinem Regen

6. Benutzen Sie den Funk-Adapter nicht an

Orten, wo die Temperatur 50 °C überschreitet.

7. Betreiben Sie den Funk-Adapter nicht an

Orten, in deren Nähe sich medizinische Geräte, wie z. B. Herzschrittmacher, benden.

8. Betreiben Sie den Funk-Adapter nicht an

Orten, in deren Nähe sich automatisierte Geräte benden. Bei Betrieb kann in den auto- matisierten Geräten eine Funktionsstörung oder ein Fehler entstehen.

9. Betreiben Sie den Funk-Adapter nicht an Orten

unter hohen Temperaturen oder an Orten, wo statische Elektrizität oder elektrisches Rauschen erzeugt werden könnte.

10. Der Funk-Adapter kann elektromagnetische

Felder (EMF) erzeugen, die aber für den Benutzer nicht gesundheitsschädlich sind.

11. Der Funk-Adapter ist ein Präzisionsinstrument.

Achten Sie darauf, dass der Funk-Adapter nicht fallen gelassen oder Stößen ausgesetzt wird.

12. Vermeiden Sie Berühren der Kontakte des

Funk-Adapters mit bloßen Händen oder Metallgegenständen.

13. Entfernen Sie stets den Akku vom Produkt,

bevor Sie den Funk-Adapter installieren.

14. Ö󰀨nen Sie den Deckel des Steckplatzes

nicht an Orten, wo Staub und Wasser in den Steckplatz eindringen können. Halten Sie den Einlass des Steckplatzes stets sauber.

15. Führen Sie den Funk-Adapter stets in der

korrekten Richtung ein.

16. Drücken Sie nicht zu fest und/oder mit einem

scharfkantigen Gegenstand auf die Funk- Aktivierungstaste des Funk-Adapters.

17. Halten Sie den Deckel des Steckplatzes beim

Betrieb immer geschlossen.

18. Entfernen Sie den Funk-Adapter nicht aus

dem Steckplatz, während das Werkzeug mit Strom versorgt wird. Anderenfalls kann eine Funktionsstörung des Funk-Adapters verursacht werden.

19. Entfernen Sie nicht den Aufkleber vom

20. Kleben Sie keinen anderen Aufkleber auf den

21. Lassen Sie den Funk-Adapter nicht an einem

Ort liegen, wo statische Elektrizität oder elekt- risches Rauschen erzeugt werden könnte.

22. Lassen Sie den Funk-Adapter nicht an einem

Ort liegen, der starker Hitze ausgesetzt ist, wie z. B. in einem in praller Sonne geparkten Auto.

23. Lassen Sie den Funk-Adapter nicht an einem

Ort liegen, der Staub oder Puder aufweist, oder an dem ein korrosives Gas erzeugt werden könnte.

24. Plötzliche Temperaturschwankungen können

den Funk-Adapter betauen. Benutzen Sie den Funk-Adapter nicht eher, bis der Tau vollstän- dig getrocknet ist.

25. Wischen Sie den Funk-Adapter zum Reinigen

sachte mit einem trockenen, weichen Tuch ab. Verwenden Sie kein Waschbenzin, kein leitfähi- ges Fett, keinen Verdünner oder dergleichen.

26. Bewahren Sie den Funk-Adapter zur Lagerung

in der mitgelieferten Schachtel oder einem statikfreien Behälter auf.

27. Führen Sie keine anderen Geräte außer dem

Makita-Funk-Adapter in den Steckplatz des Werkzeugs ein.

28. Benutzen Sie das Werkzeug nicht, wenn

der Deckel des Steckplatzes beschädigt ist. Wasser, Staub und Schmutz, die in den Steckplatz eindringen, können eine Funktionsstörung verursachen.

29. Ziehen und/oder verdrehen Sie den Deckel des

Steckplatzes nicht mehr als nötig. Bringen Sie den Deckel wieder an, falls er sich vom Werkzeug löst.

30. Ersetzen Sie den Deckel des Steckplatzes, falls

er verloren geht oder beschädigt wird.

ANLEITUNG AUF. FUNKTIONSBE- SCHREIBUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Gerätes stets, dass das Gerät ausgeschaltet ist und die Akkus abgenom- men sind. Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie das Sauggerät und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Sauggerät und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Sauggerätes und des Akkus und zu Personenschäden führen kann. VORSICHT: Achten Sie beim Ö󰀨nen oder Schließen der Akkuabdeckung darauf, dass Sie sich nicht die Finger klemmen. Anderenfalls kann es zu Personenschäden kommen. Zum Einsetzen des Akkus entriegeln Sie zuerst den Verschluss,undö󰀨nenSiedanndieAkkuabdeckung. Setzen Sie danach den Akku ein. ►Abb.1: 1. Verschluss 2. Akkuabdeckung Richten Sie die Führungsfeder des Akkus auf die47 DEUTSCH Führungsnut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren Klicken einrastet. Verriegeln Sie dann die Akkuabdeckung. ►Abb.2: 1. Akku 2. Knopf Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben. VORSICHT: Installieren Sie den Akku immer vollständig. Anderenfalls kann er versehentlich aus dem Sauggerät herausfallen und Sie oder umste- hende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet. HINWEIS: Der Staubsauger funktioniert nicht mit nur einem Akku. Anzeigen der Akku-Restkapazität Drücken Sie die Prüftaste am Akku, um die Akku- Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. ►Abb.3: 1. Anzeigelampen 2. Prüftaste Anzeigelampen Restkapazität Erleuchtet Aus Blinkend 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% Den Akku auaden. Möglicher- weise liegt eine Funkti- onsstörung im Akku vor. HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist. Akku-Anzeigen am Bedienfeld DieAkku-Restkapazitätkannjederzeitaufdem Bedienfeld abgelesen werden. Wenn Sie die Prüftaste drücken, zeigen die linke und rechte Anzeige den Ladezustand des Akkus entsprechend an. ►Abb.4: 1. Linke Akku-Anzeige 2. Rechte Akku- Anzeige 3. Prüftaste ►Abb.5 Status der Akku-Anzeige Akku- Restkapazität Ein Aus Blinkend 50% bis 100% 20% bis 50% 0% bis 20% Akku auaden Kein Akku eingesetzt HINWEIS: Die Akku-Anzeige funktioniert, wenn zwei Akkus eingelegt sind. HINWEIS: Wenn das Sauggerät startet, werden auch die Akku-Anzeigen aktiviert. Geräte-/Akku-Schutzsystem Das Gerät ist mit einem Geräte-/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Gerät und Akku zu verlängern. Das Gerät bleibt während des Betriebs automatisch stehen, wenn das Gerät oder der Akku einer der folgenden Bedingungen unterliegt: Überlastschutz Wird das Gerät/der Akku in einer Weise betrieben, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Gerät automatisch stehen. Schalten Sie in dieser Situation das Gerät aus, und brechen Sie die Anwendung ab, die eine Überlastung des Gerätes verursacht hat. Schalten Sie dann das Gerät wieder ein, um es neu zu starten. Überhitzungsschutz Ein Blinkend Wenn das Gerät überhitzt ist, bleibt es automatisch stehen, und die Anzeigen für den linken und rechten Akku blinken. Lassen Sie das Gerät in dieser Situation abkühlen, und reinigen Sie die Filter, bevor Sie das Gerät wieder einschalten. Ein Blinkend48 DEUTSCH Wenn der Akku überhitzt ist, bleibt das Gerät automa- tisch stehen, und eine der Anzeigen für einen überhitz- ten Akku blinkt. Lassen Sie den Akku in dieser Situation abkühlen, bevor Sie das Gerät wieder einschalten. Überentladungsschutz Wenn die Akkukapazität niedrig wird, bleibt das Gerät automatisch stehen. Falls das Gerät nicht mit der Schalterbetätigung läuft, nehmen Sie die Akkus aus dem Gerät und laden Sie sie auf. Schutz gegen andere Ursachen Das Schutzsystem ist auch für andere Ursachen ausge- legt, die eine Beschädigung des Gerätes verursachen könnten, und ermöglicht, dass das Gerät automatisch stehen bleibt. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Gerät vorübergehend zum Stillstand gekommen ist oder im Betrieb stehen geblieben ist.

1. Schalten Sie das Gerät aus und dann wieder ein,

um es neu zu starten.

2. Laden Sie den/die Akku(s) auf oder tauschen Sie

ihn/sie gegen einen aufgeladenen Akku/aufgela- dene Akkus aus.

3. Lassen Sie das Gerät und den/die Akku(s)

abkühlen. Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle. Schalterfunktion Einschalten des Sauggerätes

1. Stellen Sie den Bereitschaftsschalter auf die

Position„I“(EIN)oder„AUTO“(EIN),umdas Sauggerät im Bereitschaftsmodus zu halten.

2. Drücken Sie die Ein-Aus-Taste.

Um wieder in den Bereitschaftsmodus zu wech- seln, drücken Sie erneut die Ein-Aus-Taste. Ausschalten des Sauggerätes Führen Sie einen der folgenden Schritte aus.

• Drücken Sie die Ein-Aus-Taste, um das Sauggerät wieder in den Bereitschaftsmodus zu versetzen.

• Stellen Sie den Bereitschaftsschalter auf die Position "O" (AUS). Einstellen der Saugkraft DieSaugkraftkannandiejeweilsanstehendeArbeit angepasst werden.

• Drehen Sie den Saugkraft-Einstellknopf nach links, um die Saugkraft zu verringern.

• Drehen Sie den Saugkraft-Einstellknopf nach rechts, um die Saugkraft zu erhöhen. Wahl des Schlauchdurchmessers Drehen Sie das Schlauchdurchmesser-Wahlrad auf den Durchmesser des Schlauchs, den Sie benutzen wollen. HINWEIS: Drehen Sie das Wahlrad nicht auf eine Zwischenstellung zwischen den Nummern. Stellen Sie das Wahlrad immer entsprechend dem Schlauchdurchmesser ein. ►Abb.6: 1. Bereitschaftsschalter 2. Saugkraft- Einstellknopf 3. Schlauchdurchmesser- Wahlrad 4. Ein-Aus-Taste ANMERKUNG: Stellen Sie den BereitschaftsschalterimmeraufdieSeite„O“,wenn Sie das Sauggerät längere Zeit nicht benutzen. Das Sauggerät verbraucht Strom während des Bereitschaftszustands. Warnton Es gibt zwei Signaltonarten. Die eine ist ein kurzer Piepton, die andere ein Dauerton.

• Wenn die Luftstromgeschwindigkeit unter 20 m/s fällt, gibt das Sauggerät aus Sicherheitsgründen kurze Warntöne ab. Wenn die Warntöne ertönen, überprüfen Sie die Einstellung des Schlauchdurchmesser-Wahlrads oder ob die Saugkraft nicht zu gering ist. Falls die Warntöne weiterhin ertönen, führen Sie eine Wartung durch oder wenden Sie sich an Ihr örtliches Service-Center.

• Wenn der Tank mit Flüssigkeit gefüllt ist, gibt das Sauggerät andauernde Warntöne ab und bleibt automatisch stehen. Schalten Sie das Sauggerät nach dem Stillstand aus, und leeren Sie den Tank. Saugstoppautomatik während des Nasssaugbetriebs WARNUNG: Saugen Sie keinen Schaum oder seige Flüssigkeit auf. Das kann dazu führen, dass Schaum aus dem Luftauslass austritt. Fortgesetzter Betrieb unter solchen Bedingungen kann einen elektrischen Schlag und eine Beschädigung des Sauggerätes verursachen. Das Sauggerät besitzt einen Mechanismus, der Eindringen von Wasser in den Motor verhindert, wenn mehr als eine bestimmte Wassermenge aufgesaugt wird. Wenn der Tank mit Flüssigkeit voll ist, gibt das Sauggerät andauernde Warntöne ab und bleibt auto- matisch stehen. Schalten Sie das Sauggerät nach dem Stillstand aus, und leeren Sie den Tank. Filterreinigungssystem Dieses Gerät hat ein Filterreinigungssystem. Während der Benutzung des Gerätes staubt das Filterreinigungssystem die Filter automatisch ab, um zu verhindern, dass die Saugkraft aufgrund von verstopf- ten Filtern nachlässt. Falls das Gerät eine große Staubmenge auf einmal aufsaugt, kann die Saugkraft nachlassen. In diesem Fall wird eine manuelle Filterreinigung empfohlen.

1. Schalten Sie das Gerät aus.

2. Stellen Sie die Saugleistung auf Maximum und

schließenSiedieSaugschlauchö󰀨nungmitIhrer Handäche.

3. Schalten Sie das Gerät ein und betreiben

Sie es etwa 15 Sekunden lang mit geschlossener Saugschlauchö󰀨nung. ►Abb.7: 1.Saugschlauchö󰀨nung49 DEUTSCH HINWEIS: Die Luftmenge kann sich ändern, während das Filterreinigungssystem aktiviert wird, aber es liegt keine Fehlfunktion vor. Wasserablass Wenn der Tank mit Flüssigkeit voll ist, schalten Sie das Sauggerätausundö󰀨nenSiedieWasserablasskappe, um den Tank zu entleeren. ►Abb.8: 1. Wasserablasskappe Kappe Die Kappe wird mit dem Gerät geliefert. Die Montage der Kappe auf dem Schlauchanschluss verhindert, dass der aufgesaugte Staub aus dem Sauggerät austritt. ►Abb.9: 1. Kappe Verriegeln und Entriegeln der Laufrollen Die vorderen Laufrollen können mit Stoppern arretiert werden, um das Sauggerät zum Stillstand zu bringen. Senken Sie den Stopperhebel von Hand ab, um die Laufrolle zu arretieren, und heben Sie ihn an, um sie zu lösen. ►Abb.10: 1. Laufrolle 2. Stopperhebel 3. Entriegelte Stellung 4. Verriegelte Stellung HINWEIS: Vergewissern Sie sich vor dem Bewegen des Sauggerätes, dass die Laufrolle entriegelt ist. Bewegen des Sauggerätes mit verriegelter Laufrolle kann eine Beschädigung der Laufrolle verursachen. Tragehandgri󰀨 VORSICHT: Heben und tragen Sie das Gerät mit der gebotenen Sorgfalt. Anderenfalls kann es zu Personenschäden oder Beschädigung des Gerätes kommen. HaltenSiedasSauggerätbeimTragenamHandgri󰀨an derKopfeinheit.DerHandgri󰀨istbeiNichtgebrauchan der Kopfeinheit einklappbar. ►Abb.11 Falls es schwierig ist, das Gerät allein zu tragen, lassen Sie es von zwei Personen tragen, wie in der Abbildung gezeigt. ►Abb.12 ►Abb.13 MONTAGE WARNUNG: Dieses Gerät kann gefährlichen Staub enthalten. Benutzen Sie beim Austausch von Filterelementen und Staubsäcken oder bei der Wartung immer eine P2-Atemschutzmaske. VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Gerät stets, dass das Gerät ausgeschaltet ist und die Akkus abge- nommen sind. Installieren und Entsorgen des Filterbeutels WARNUNG: Verwenden Sie immer eine P2-Atemschutzmaske. WARNUNG: Bevor Sie einen Filterbeutel benutzen, vergewissern Sie sich, dass die Filtereinheit zusammen verwendet wird. Wird die Filtereinheit nicht zusammen mit einem Filterbeutel verwendet, können ungewöhnliche Geräusche und Hitze erzeugt werden, was zu einem Brand führen kann. WARNUNG: Wenn Sie das Gerät in der Staubklasse M verwenden, benutzen Sie unbe- dingt einen Filterbeutel. ANMERKUNG: Saugen Sie niemals Wasser oder andere Flüssigkeiten oder Nassstaub auf, wenn Sie einen Filterbeutel benutzen. Durch Aufsaugen solcher Substanzen kann der Filterbeutel beschädigt werden.

1. Lösen Sie die Verriegelungshaken, und heben Sie

die Kopfeinheit vom Tank ab. ►Abb.14: 1. Verriegelungshaken

2. Entfalten Sie einen Filterbeutel.

3. RichtenSiedieÖ󰀨nungdesFilterbeutelsaufden

Staubeinlass des Tanks aus.

4. Schieben Sie den Karton des Filterbeutels auf

dasWerkzeug,sodasseramAnschlagjenseitsdes Rastvorsprungs anliegt. ►Abb.15: 1. Filterbeutel 2.Kartonö󰀨nung

3. Filterbeutelhalter 4. Staubeinlass

Ziehen Sie beim Entsorgen des Filterbeutels die Kante anderÖ󰀨nungdesFilterbeutelsso,dassdieÖ󰀨nung durch ein Papier verschlossen wird. Installieren des Polyethylenbeutels Sonderzubehör Legen Sie einen Polyethylenbeutel über den Tank und schieben Sie eine Seite der Oberkante des Beutels an seinemo󰀨enenEndezwischendieHalterplatteunddie Vorderwand des Tanks. Spreizen Sie dann die anderen oberen Kanten des Beutels nach außen über die oberen Ränder des Tanks. Ein Polyethylenbeutel kann mit einem Filterbeutel ver- wendet werden. ►Abb.16: 1. Halterplatte 2. Vorderwand des Tanks

3. Polyethylenbeutel50 DEUTSCH

HINWEIS: Ein im Fachhandel erhältlicher Polyethylenbeutel kann verwendet werden. Es wird einer empfohlen, dessen Dicke über 0,04 mm und dessen Umfang über 2.000 mm beträgt. HINWEIS: Bei zu viel Staub reißt der Polyethylenbeutel leicht ein, daher sollte er nicht überfüllt werden. Die Entsorgung des schweren Beutels kann eine Belastung für den menschlichen Körper sein. Entleeren des Tanks mit Polyethylenbeutel WARNUNG: Vergewissern Sie sich vor dem Entleeren des Tanks immer, dass das Sauggerät ausgeschaltet ist und die Akkus abgenommen sind. Anderenfalls kann es zu einem elektrischen Schlag und schweren Personenschäden kommen. ANMERKUNG: Entleeren Sie den Tank min- destens einmal pro Tag, obwohl dies von der im Tank angesammelten Staubmenge abhängt. Anderenfalls verschlechtert sich die Saugkraft, und der Motor kann beschädigt werden. ANMERKUNG: Fassen Sie beim Leeren des Tanks nicht an die Verriegelungshaken. Das Anfassen der Verriegelungshaken kann deren Bruch verursachen.

1. Lösen Sie die Verriegelungshaken, und heben Sie

die Kopfeinheit vom Tank ab.

2. Nehmen Sie den Polyethylenbeutel aus dem

Tank,wobeiSiedieÖ󰀨nungdesBeutelsmitderHand verschließen. ►Abb.17: 1. Polyethylenbeutel 2. Tank HINWEIS: Nehmen Sie den Polyethylenbeutel vor- sichtig aus dem Tank, um zu vermeiden, dass er durch die Kanten im Tank zerkratzt und zerrissen wird. HINWEIS: Entleeren Sie den Polyethylenbeutel, bevor er ganz voll wird. Zu viel Staub im Tank kann Zerreißen des Polyethylenbeutels verursachen. Installieren des Schlauchs ANMERKUNG: Biegen Sie den Schlauch nie- mals gewaltsam, und vermeiden Sie, auf ihn zu treten. Bewegen Sie das Sauggerät niemals durch Ziehen am Schlauch. Gewaltanwendung, Stampfen und Ziehen des Schlauchs können eine Beschädigung oder Verformung des Schlauchs verursachen. ANMERKUNG: Wenn Sie größere Abfallstücke, wie z. B. Hobelspäne, Betonstaub oder ähnliche größere Abfallstücke aufsaugen, verwenden Sie den Schlauch mit 38 mm Innendurchmesser (Sonderzubehör). Bei Verwendung des Schlauchs mit 28 mm Innendurchmesser (Sonderzubehör) kann es zu Verstopfung und Beschädigung des Schlauchs kommen. ANMERKUNG: Stecken Sie die Kappe immer auf den Montageanschluss, wenn Sie den Schlauch vom Sauggerät abnehmen. Anschluss an das Sauggerät Entfernen Sie die Kappe vom Montageanschluss. Die Kappe kann an der Rückseite des Sauggerätes aufbe- wahrt werden, während der Schlauch an das Sauggerät angeschlossen ist. ►Abb.18: 1. Kappe Führen Sie das Schlauchende in den Staubeinlass (Schlaucheinlass) des Sauggerätes ein, und drehen Sie es dann im Uhrzeigersinn, bis es einrastet. ►Abb.19: 1. Schlauch 2. Staubeinlass (Schlaucheinlass) Anschluss an Ihre Arbeitsgeräte (länderspezisch) Durch Anschließen des Sauggerätes an alle verfüg- baren Arbeitsgeräte, die mit dem Sauggerät kompa- tibel sind, funktioniert es als Staubabsauger für Ihre Elektrowerkzeuge. Wählen Sie eine der Frontmanschetten oder Verbindungsstücke (Sonderzubehör), die für Ihr Werkzeugmodell am besten geeignet sind. Platzieren Sie die Manschetten bzw. das Verbindungsstück jenachBedarfzwischendemvorderenEndedes SauggeräteschlauchsundeinerStaubabsaugö󰀨nung Ihres Werkzeugs. ►Abb.20: 1. Frontmanschetten oder Verbindungsstück 2. Sauggeräteschlauch

3. Elektrowerkzeug 4. Sauggerät

Montieren und Demontieren von Sauggeräteaufsätzen VORSICHT: Prüfen Sie nach der Anbringung eines Aufsatzes, ob er sicher angebracht ist. Falls der Aufsatz unvollständig angebracht ist, kann er sich lösen und Personenschäden verursachen.51 DEUTSCH Bei Verwendung des Aufsatzes ohne Verriegelungsfunktion Sonderzubehör Setzen Sie einen Aufsatz in den Saugeinlass des Sauggeräts ein, indem Sie ihn einschieben und von Hand festschrauben. Drehen Sie den Aufsatz mit der Hand, und ziehen Sie ihn nach Gebrauch vom Saugeinlass ab. ►Abb.21 Installieren des MAKPAC Sonderzubehör VORSICHT: Stellen oder setzen Sie sich nicht auf die Oberseite des Gerätes. Es kann aufgrund von Instabilität umfallen. VORSICHT: Lassen Sie bei der Installation von MAKPAC Vorsicht walten. Anderenfalls kann es zu Personenschäden oder Beschädigung des Gerätes kommen. VORSICHT: Wenn ein MAKPAC auf dem Gerät installiert ist, heben Sie das Gerät nicht mit dem Handgri󰀨 des MAKPAC an. VORSICHT: Wenn Sie das Gerät bewegen, an dem ein MAKPAC installiert ist, schieben Sie nicht das MAKPAC, sondern das Gehäuse des Gerätes. Durch Drücken des MAKPAC können die Klinken brechen, und das MAKPAC kann herunterfallen, was zu Personenschäden führen kann. Anschließbare und stapelbare MAKPAC- Aufbewahrungsbehälter können oben auf dem Sauggerät installiert werden. Die Behälter sind in vielen Größen und Ausführungen erhältlich, um Ihren Wünschen gerecht zu werden.

1. Klappen Sie die Klinken auf der Oberseite des

Sauggerätes aus. ►Abb.22: 1. Klinke

2. Montieren Sie die MAKPAC-Behälter oben auf

dem Sauggerät, und befestigen Sie sie mit Klinken. ►Abb.23: 1. Klinke 2. MAKPAC Die Maximalwerte für Höhe und Gewicht des zu instal- lierenden MAKPAC betragen 315 mm bzw. 20 kg. ►Abb.24 BETRIEB WARNUNG: Tragen Sie immer eine Atemschutzmaske P2. VORSICHT: Falls Schaum oder Flüssigkeit aus dem Werkzeug austritt, schalten Sie es sofort aus. Fortgesetzter Betrieb in diesem Zustand kann einen elektrischen Schlag und Beschädigung des Sauggerätes verursachen. FUNK-AKTIVIERUNGS- FUNKTION Sonderzubehör Mit der Funk-Aktivierungsfunktion verfügbare Möglichkeiten Die Funk-Aktivierungsfunktion ermöglicht sauberen und komfortablen Betrieb. Wenn Sie ein unterstütz- tes Werkzeug an den Staubsauger anschließen, können Sie den Staubsauger automatisch mit der Schalterbetätigung des Werkzeugs betreiben. ►Abb.25 ANMERKUNG: Nehmen Sie unbedingt die Betriebsanleitung des Werkzeugs zur Hand, wenn Sie den Staubsauger mit der Funk- Aktivierungsfunktion benutzen. ANMERKUNG: Unterlassen Sie Zerlegen oder Manipulieren des Funk-Adapters. ANMERKUNG: Um zu verhindern, dass Staub in den Schlitz des Funk-Adapters gelangt, schließen Sie stets den Deckel einwandfrei während Betrieb und Lagerung. ANMERKUNG: Drücken Sie nicht zu fest und/ oder mit einem scharfkantigen Gegenstand auf die Funk-Aktivierungstaste. HINWEIS: Für die Funk-Aktivierung werden Makita- Werkzeuge mit dem Funk-Adapter benötigt. HINWEIS: Bevor die Funk-Aktivierungsfunktion zum erstenMalmitdemjeweiligenWerkzeugbenutzt werden kann, ist die Werkzeugregistrierung erfor- derlich. Wenn die Registrierung des Werkzeugs einmal durchgeführt worden ist, erübrigt sich eine Neuregistrierung, sofern die Registrierung nicht auf- gehoben wird. HINWEIS: Vergewissern Sie sich vor der Registrierung, dass der Funk-Adapter ordnungsge- mäß eingesetzt ist. HINWEIS: Ein Funk-Adapter kann bis zu 10 Verbindungen mit anderen Funk-Adaptern regist- rieren. Wenn mehr als 10 andere Funk-Adapter in einem Funk-Adapter registriert werden, wird die Registrierung des ersten automatisch gelöscht. HINWEIS: Die Position der Funk-Aktivierungstaste ist jenachWerkzeugunterschiedlich. HINWEIS: Der Staubsauger kann auch durch Drücken der Ein-Aus-Taste gestartet werden, wenn derBereitschaftsschalterauf„AUTO“steht. DieEin-Aus-Tastelässtsichjedochnichtbetätigen, wenn die Funk-Aktivierungsfunktion benutzt wird. Installieren des Funk-Adapters WARNUNG: Ö󰀨nen Sie den Deckel nur dann, wenn Sie den Funk-Adapter zum ersten Mal instal- lieren. Ö󰀨nen Sie niemals den Deckel, nachdem Sie ihn installiert haben.52 DEUTSCH VORSICHT: Legen Sie das Sauggerät zum Installieren des Funk-Adapters auf eine ebene und stabile Oberäche. ANMERKUNG: Entfernen Sie Staub und Schmutz vom Sauggerät, bevor Sie den Funk- Adapter installieren. Staub oder Schmutz können eine Funktionsstörung verursachen, falls sie in den Schlitz des Funk-Adapters gelangen. ANMERKUNG: Um eine durch statische Entladung verursachte Funktionsstörung zu ver- hindern, berühren Sie ein Material zur Ableitung statischer Elektrizität, wie z. B. ein Metallteil, bevor Sie den Funk-Adapter anfassen. ANMERKUNG: Achten Sie beim Installieren des Funk-Adapters immer darauf, dass der Funk- Adapter in der korrekten Richtung eingeführt wird und der Deckel vollständig geschlossen ist.

1. Lösen Sie die Schraube, um den Deckel des

Sauggeräteszuö󰀨nen,wieinderAbbildunggezeigt. ►Abb.26: 1. Deckel 2. Schraube

2. Führen Sie den Funk-Adapter in den Steckplatz

ein. Wenn Sie den Funk-Adapter einführen, richten Sie die Vorsprünge auf die Vertiefungen des Steckplatzes aus. ►Abb.27: 1. Funk-Adapter 2. Vorsprung 3. Deckel

3. Ziehen Sie die Schraube vollständig an, um den

Deckel zu schließen. Werkzeugregistrierung für den Staubsauger HINWEIS: Ein Makita-Werkzeug, das die Funk- Aktivierungsfunktion unterstützt, ist für die Werkzeugregistrierung erforderlich. HINWEIS: Die Installation des Funk-Adapters im Werkzeug muss vollendet sein, bevor mit der Werkzeugregistrierung begonnen wird. HINWEIS: Unterlassen Sie während der Werkzeugregistrierung die Betätigung des Auslöseschalters am Werkzeug oder das Einschalten des Ein-Aus-Schalters am Staubsauger. HINWEIS: Nehmen Sie auch auf die Betriebsanleitung des Werkzeugs Bezug. Wenn Sie den Staubsauger zusammen mit der Schalterbetätigung des Werkzeugs aktivieren möchten, müssen Sie zuvor die Werkzeugregistrierung beenden.

1. SetzenSiedieFunk-Adapterjeweilsindas

Sauggerät und das Werkzeug ein.

2. Setzen Sie die Akkus in den Staubsauger und das

3. Stellen Sie den Bereitschaftsschalter am

Staubsaugerauf„AUTO“. ►Abb.28: 1. Bereitschaftsschalter

4. Drücken Sie die Funk-Aktivierungstaste

am Staubsauger für 3 Sekunden, bis die Funk- Aktivierungslampe in Grün blinkt. Drücken Sie dann die Funk-Aktivierungstaste am Werkzeug in der gleichen Weise. ►Abb.29: 1. Funk-Aktivierungstaste

2. Funk-Aktivierungslampe

Wenn Staubsauger und Werkzeug erfolgreich verbun- den werden, leuchtet die Funk-Aktivierungslampe 2 Sekunden lang in Grün auf und beginnt dann in Blau zu blinken. HINWEIS: Nach Ablauf von 20 Sekunden hören die Funk-Aktivierungslampen auf, in Grün zu blin- ken. Drücken Sie die Funk-Aktivierungstaste am Werkzeug, während die Funk-Aktivierungslampe am Staubsauger blinkt. Falls die Funk-Aktivierungslampe nicht in Grün blinkt, drücken Sie die Funk- Aktivierungstaste kurz, und halten Sie sie erneut gedrückt. HINWEIS: Wenn Sie zwei oder mehr Werkzeugregistrierungen für den Staubsauger durch- führen, beenden Sie die Werkzeugregistrierungen nacheinander. Starten der Funk-Aktivierungsfunktion HINWEIS: Beenden Sie die Werkzeugregistrierung für den Staubsauger für die Funk-Aktivierung. HINWEIS: Platzieren Sie den Staubsauger immer so, dass Sie den Status der Funk-Aktivierungslampe sehen können. HINWEIS: Nehmen Sie auch auf die Betriebsanleitung des Werkzeugs Bezug. Nachdem Sie ein Werkzeug im Staubsauger registriert haben, läuft der Staubsauger automatisch mit der Schalterbetätigung am Werkzeug an.

1. SetzenSiedieFunk-Adapterjeweilsindas

Sauggerät und das Werkzeug ein.

2. Setzen Sie die Akkus in den Staubsauger und das

3. Schließen Sie den Schlauch des Staubsaugers

am Werkzeug an. ►Abb.30

4. Stellen Sie den Bereitschaftsschalter am

Staubsaugerauf„AUTO“. ►Abb.31: 1. Bereitschaftsschalter

5. Drücken Sie die Funk-Aktivierungstaste am

Werkzeug kurz. Die Funk-Aktivierungslampe blinkt in Blau. ►Abb.32: 1. Funk-Aktivierungstaste

2. Funk-Aktivierungslampe

6. Schalten Sie das Werkzeug ein. Prüfen Sie, ob

das Sauggerät während des Betriebs des Werkzeugs läuft. VORSICHT: Prüfen Sie immer nach, ob die Funk-Aktivierungsfunktion wirksam ist, bevor Sie eine Arbeit mit dem Werkzeug beginnen. Um die Funk-Aktivierung zu stoppen, drücken Sie die Funk-Aktivierungstaste am Werkzeug, oder stellen Sie denBereitschaftsschalteramStaubsaugerauf„I“oder „O“.53 DEUTSCH HINWEIS: Die Funk-Aktivierungslampe am Werkzeug hört auf, in Blau zu blinken, wenn 2 Stunden lang kein Betrieb erfolgt. Stellen Sie in diesem Fall den BereitschaftsschalteramStaubsaugerauf„AUTO“, und drücken Sie die Funk-Aktivierungstaste am Werkzeug erneut. HINWEIS: Der Staubsauger startet/stoppt mit einer Verzögerung. Es tritt eine Zeitverzögerung auf, wenn der Staubsauger eine Schalterbetätigung des Werkzeugs erkennt. HINWEIS: Die Übertragungsreichweite des Funk-Adapters kann abhängig vom Ort und den Umgebungsbedingungen schwanken. HINWEIS: Wenn zwei oder mehr Werkzeuge in einem Sauggerät registriert sind, kann das Sauggerät anlaufen, selbst wenn Sie das Werkzeug nicht einschalten, weil ein anderer Benutzer die Funk- Aktivierungsfunktion benutzt. Aufheben der Werkzeugregistrierung für den Staubsauger Führen Sie das folgende Verfahren durch, um die Werkzeugregistrierung für den Staubsauger aufzuheben.

1. SetzenSiedieFunk-Adapterjeweilsindas

Sauggerät und das Werkzeug ein.

2. Setzen Sie die Akkus in den Staubsauger und das

3. Stellen Sie den Bereitschaftsschalter am

Staubsaugerauf„AUTO“. ►Abb.33: 1. Bereitschaftsschalter

4. Drücken Sie die Funk-Aktivierungstaste

am Staubsauger für 6 Sekunden. Die Funk- Aktivierungslampe blinkt in Grün und wird dann rot. Drücken Sie danach die Funk-Aktivierungstaste am Werkzeug in der gleichen Weise. ►Abb.34: 1. Funk-Aktivierungstaste

2. Funk-Aktivierungslampe

Wenn die Aufhebung erfolgreich war, leuchten die Funk-Aktivierungslampen 2 Sekunden lang in Rot auf und beginnen dann in Blau zu blinken. HINWEIS: Nach Ablauf von 20 Sekunden hören die Funk-Aktivierungslampen auf, in Rot zu blin- ken. Drücken Sie die Funk-Aktivierungstaste am Werkzeug, während die Funk-Aktivierungslampe am Staubsauger blinkt. Falls die Funk-Aktivierungslampe nicht in Rot blinkt, drücken Sie die Funk- Aktivierungstaste kurz, und halten Sie sie erneut gedrückt. Löschen aller Werkzeugregistrierungen Um alle Werkzeugregistrierungen im Staubsauger zu löschen, gehen Sie wie folgt vor. ►Abb.35: 1. Bereitschaftsschalter

2. Funk-Aktivierungstaste

3. Funk-Aktivierungslampe

1. Installieren Sie den Funk-Adapter am Sauggerät.

2. Setzen Sie die Akkus in den Staubsauger ein.

3. StellenSiedenBereitschaftsschalterauf„AUTO“.

4. Halten Sie die Funk-Aktivierungstaste

etwa 6 Sekunden lang gedrückt, bis die Funk- Aktivierungslampe in Rot blinkt (etwa zweimal pro Sekunde).

5. Sobald die Funk-Aktivierungslampe in Rot zu

blinken beginnt, nehmen Sie den Finger von der Funk-Aktivierungstaste. Halten Sie danach die Funk- Aktivierungstaste erneut etwa 6 Sekunden lang gedrückt.

6. Sobald die Funk-Aktivierungslampe schnell in Rot

zu blinken beginnt (etwa 5-mal pro Sekunde), nehmen Sie den Finger von der Funk-Aktivierungstaste. Wenn dieFunk-AktivierungslampeinRotaueuchtetund später erlischt, werden alle Werkzeugregistrierungen gelöscht. HINWEIS: Falls die Funk-Aktivierungslampe nicht in Rot blinkt, drücken Sie die Funk-Aktivierungstaste kurz, und versuchen Sie es erneut. Beschreibung des Zustands der Funk-Aktivierungslampe ►Abb.36: 1. Funk-Aktivierungstaste

2. Funk-Aktivierungslampe

Die Funk-Aktivierungslampe zeigt den Zustand der Funk-Aktivierungsfunktion an. Die Bedeutung des Lampenzustands ist aus der nachstehenden Tabelle ersichtlich. Zustand Funk-Aktivierungslampe Beschreibung Farbe Ein Blinkend Dauer (ungefähr) Bereitschaft Blau Staubsauger: fortlaufend Werkzeug: 2 Stunden Warten darauf, ob die Werkzeugregistrierung oder die Funk- Aktivierungsfunktion verfügbar ist. Die Lampe am Staubsauger blinkt, wenn der Bereitschaftsschalterauf„AUTO“steht.DieLampeam Werkzeug blinkt, wenn die Funk-Aktivierungstaste gedrückt wird. Die Lampe am Werkzeug erlischt automatisch, wenn 2 Stunden lang kein Betrieb erfolgt. Wenn das Werkzeug läuft. Die Funk-Aktivierung des Staubsaugers ist verfügbar, und das Werkzeug läuft.54 DEUTSCH Zustand Funk-Aktivierungslampe Beschreibung Farbe Ein Blinkend Dauer (ungefähr) Werkzeu- gregistrie- rung Grün 20 Sekunden Bereit für die Werkzeugregistrierung. Suchen des zu registrie- renden Werkzeugs. 2 Sekunden Die Werkzeugregistrierung ist beendet worden. Die Funk- Aktivierungslampe beginnt, in Blau zu blinken. Aufheben/ Löschen der Werk- zeugregist- rierung Rot (langsam: 2-mal/Sek.) 20 Sekunden Bereit für die Aufhebung der Werkzeugregistrierung. Suchen des aufzuhebenden Werkzeugs. (schnell: 5-mal/Sek.) Wenn die Funk- Aktivierungstaste gedrückt wird. Bereit, alle Werkzeugregistrierungen zu löschen. 2 Sekunden Die Werkzeugregistrierung ist aufgehoben/gelöscht worden. Die Funk-Aktivierungslampe beginnt, in Blau zu blinken. Sonstiges Rot 3 Sekunden Der Funk-Adapter wird mit Strom versorgt, und die Funk- Aktivierungsfunktion wird gestartet. Aus - - DerBereitschaftsschalterstehtnichtauf„AUTO“. Fehlersuche für Funk-Aktivierungsfunktion Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem nden,dasnichtinderAnleitungerläutertwird,versuchenSienicht,dasWerkzeugzuzerlegen.WendenSiesich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden. Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung) Abhilfemaßnahme Die Funk-Aktivierungslampe leuch- tet/blinkt nicht. Es ist kein Funk-Adapter im Sauggerät und/oder Werkzeug installiert. Der Funk-Adapter ist falsch im Sauggerät und/oder Werkzeug installiert. Installieren Sie den Funk-Adapter korrekt. Die Funk-Aktivierungstaste am Werkzeug ist nicht gedrückt worden. Drücken Sie die Funk-Aktivierungstaste am Werkzeug kurz. Der Bereitschaftsschalter am Staubsaugerstehtnichtauf„AUTO“. Stellen Sie den Bereitschaftsschalter am Staubsaugerauf„AUTO“. Keine Stromversorgung Versorgen Sie Werkzeug und Staubsauger mit Strom.55 DEUTSCH Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung) Abhilfemaßnahme Die Werkzeugregistrierung/ Aufhebung der Werkzeugregistrierung kann nicht erfolgreich beendet werden. Es ist kein Funk-Adapter im Sauggerät und/oder Werkzeug installiert. Der Funk-Adapter ist falsch im Sauggerät und/oder Werkzeug installiert. Installieren Sie den Funk-Adapter korrekt. Der Bereitschaftsschalter am Staubsaugerstehtnichtauf„AUTO“. Stellen Sie den Bereitschaftsschalter am Staubsaugerauf„AUTO“. Keine Stromversorgung Versorgen Sie Werkzeug und Staubsauger mit Strom. Falsche Bedienung Drücken Sie die Funk-Aktivierungstaste kurz, und führen Sie die Verfahren der Registrierung/ Registrierungsaufhebung des Werkzeugs erneut durch. Der Abstand zwischen Werkzeug und Staubsauger ist zu groß (außerhalb der Übertragungsreichweite). Verkleinern Sie den Abstand zwischen Werkzeug und Staubsauger. Die maximale Übertragungsreichweite beträgt ungefähr 10 m, sie kannaberjenachdenUmständenschwanken. Bevor Sie die Werkzeugregistrierung/ Aufhebung der Werkzeugregistrierung beenden; - der Schalter des Werkzeugs wird eingeschaltet, oder; - die Betriebstaste am Sauggerät wird eingeschaltet. Drücken Sie die Funk-Aktivierungstaste kurz, und führen Sie die Verfahren der Registrierung/ Registrierungsaufhebung des Werkzeugs erneut durch. Die Verfahren der Werkzeugregistrierung für das Werkzeug oder den Staubsauger sind nicht beendet. Führen Sie die Verfahren der Werkzeugregistrierung sowohl für das Werkzeug als auch den Staubsauger zum selben Zeitpunkt durch. Funkstörungen durch andere Geräte, die starke Funkwellen erzeugen. Halten Sie das Werkzeug und den Staubsauger von solchen Geräten wie WLAN-Geräten und Mikrowellenöfen fern. Der Staubsauger läuft bei der Schalterbetätigung des Werkzeugs nicht an. Es ist kein Funk-Adapter im Sauggerät und/oder Werkzeug installiert. Der Funk-Adapter ist falsch im Sauggerät und/oder Werkzeug installiert. Installieren Sie den Funk-Adapter korrekt. Die Funk-Aktivierungstaste am Werkzeug ist nicht gedrückt worden. Drücken Sie die Funk-Aktivierungstaste kurz, und vergewissern Sie sich, dass die Funk- Aktivierungslampe in Blau blinkt. Der Bereitschaftsschalter am Staubsaugerstehtnichtauf„AUTO“. Stellen Sie den Bereitschaftsschalter am Staubsaugerauf„AUTO“. Es sind mehr als 10 Werkzeuge im Staubsauger registriert. Führen Sie die Werkzeugregistrierung erneut durch. Wenn mehr als 10 Werkzeuge im Staubsauger registriert werden, wird die Registrierung des ersten Werkzeugs automatisch gelöscht. Der Staubsauger hat alle Werkzeugregistrierungen gelöscht. Führen Sie die Werkzeugregistrierung erneut durch. Keine Stromversorgung Versorgen Sie Werkzeug und Staubsauger mit Strom. Der Abstand zwischen Werkzeug und Staubsauger ist zu groß (außerhalb der Übertragungsreichweite). Verkleinern Sie den Abstand zwischen Werkzeug und Staubsauger. Die maximale Übertragungsreichweite beträgt ungefähr 10 m, sie kannaberjenachdenUmständenschwanken. Funkstörungen durch andere Geräte, die starke Funkwellen erzeugen. Halten Sie das Werkzeug und den Staubsauger von solchen Geräten wie WLAN-Geräten und Mikrowellenöfen fern. Das Sauggerät läuft, während das Werkzeug außer Betrieb ist. Andere Benutzer nutzen die Funk- Aktivierung des Staubsaugers mit ihren Werkzeugen. Schalten Sie die Funk-Aktivierungstaste der anderen Werkzeuge aus, oder heben Sie die Werkzeugregistrierung der anderen Werkzeuge auf.56 DEUTSCH Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung) Abhilfemaßnahme Es können nicht alle Werkzeugregistrierungen im Staubsauger gelöscht werden. Drücken der Funk-Aktivierungstaste am Werkzeug. Drücken Sie die Funk-Aktivierungstaste am Staubsauger, um alle Werkzeugregistrierungen zu löschen. Der Bereitschaftsschalter am Staubsaugerstehtnichtauf„AUTO“. Stellen Sie den Bereitschaftsschalter am Staubsaugerauf„AUTO“. Die Funk-Aktivierungstaste wird nicht korrekt gedrückt gehalten. Halten Sie die Funk-Aktivierungstaste länger als 6 Sekunden gedrückt, und lassen Sie sie dann los, wenn die Funk-Aktivierungslampe in Rot blinkt. Halten Sie die Funk-Aktivierungstaste erneut länger als 6 Sekunden gedrückt, bis die Funk- Aktivierungslampe schnell in Rot blinkt, und lassen Sie dann die Taste los. WARTUNG WARNUNG: Benutzen Sie bei der Wartung immer eine P2-Atemschutzmaske. VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Gerät ausge- schaltet ist und die Akkus abgenommen sind. VORSICHT: Eine technische Inspektion, einschließlich der Überprüfung der Filter, der Luftdichtheit und des Steuermechanismus, muss mindestens einmal pro Jahr von einer unterwiese- nen Person durchgeführt werden. VORSICHT: Bei der Wartung müssen alle ver- unreinigten Gegenstände, die nicht zufriedenstel- lend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln entsorgt werden, die den Vorschriften Ihres Landes entsprechen. VORSICHT: Nachdem der Betrieb im Gefahrenbereich erfolgt ist, muss die Außenseite des Werkzeugs durch Staubsaugen dekon- taminiert und abgewischt oder mit einem Dichtungsmittel behandelt werden, bevor Sie das Werkzeug aus dem Gefahrenbereich nehmen. Alle Teile des Werkzeugs sind als kontaminiert zu betrachten, wenn sie aus dem Gefahrenbereich entfernt werden, und es sind geeignete Maßnahmen zu ergreifen, um die Ausbreitung von Staub zu verhindern. VORSICHT: Wechseln Sie die Filter, wenn die Filter mit Staub verstopft sind oder Sie das Gefühl haben, dass die Leistung des Sauggerätes nachlässt. VORSICHT: Überprüfen Sie die Filter regelmä- ßig. Falls ein Filter reißt, ersetzen Sie ihn sofort. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden. Entfernen der Filtereinheit VORSICHT: Warten Sie etwa 5 Minuten, damit sich der Staub im Tank vollständig absetzt. VORSICHT: Achten Sie darauf, dass beim Herausnehmen der Filtereinheit kein Staub in das Innere des Tankdeckels gelangt. Die Filtereinheit ist an der Kopfeinheit befestigt. Sie bestehtausDeckplatte,Vorltern,Dämpfernund Pulverltern.

1. Lösen Sie die Verriegelungshaken, und heben Sie

die Kopfeinheit vom Tank ab.

2. Nehmen Sie die Filtereinheit von der Kopfeinheit

ab, wie in der Abbildung gezeigt. ►Abb.37: 1. Klinke 2. Filtereinheit Entfernen von Pulverlter und Vorlter Heben Sie den Knopf an, und entfernen Sie die Filter von der Deckplatte. ►Abb.38: 1. Deckplatte 2. Filter 3. Knopf Um zu verhindern, dass Stäube in der Luft schwe- ben, ist es besser, die Filter im Polyethylenbeutel zu entfernen. Wenn Sie die Filtereinheit zum Reinigen tragen, binden Sie einen Polyethylenbeutel fest zu. ►Abb.39: 1. Filtereinheit 2. Polyethylenbeutel ►Abb.40: 1. Deckplatte 2. Filter 3. Polyethylenbeutel Reinigen von Pulverlter, Vorlter und Dämpfer Säubern Sie die Filter und den Dämpfer von Zeit zu Zeit. Verstopfte Filter und Dämpfer können zu einer schlechten Saugleistung führen. Säubern Sie die Filter und den Dämpfer regelmäßig von angesammeltem Staub. WaschenSiedenPulverlter,denVorlterundden Dämpfer gelegentlich in Wasser aus, spülen Sie sie ab, und lassen Sie sie vor Gebrauch im Schatten gründ- lich trocknen. Waschen Sie die Teile niemals in einer Waschmaschine.57 DEUTSCH ►Abb.41 HINWEIS: Unterlassen Sie Abreiben oder Abkratzen desPulverlters,desVorltersoderdesDämpfers mit harten Gegenständen, wie z. B. einer Bürste und einer Kratze. HINWEIS: Die Filter nutzen im Laufe der Zeit ab. Es istempfehlenswert,Ersatzlterbereitzuhalten. Installieren von Pulverlter und Vorlter ANMERKUNG: Der Pulverlter und der Vorlter können sowohl trockene als auch feuchte Stäube au󰀨angen. Vergewissern Sie sich, dass die Wasserstandssensoren ordnungsgemäß akti- viert sind, um einen Bruch des Pulverlters zu verhindern. Haken Sie die Kanten der Filtereinheit an der Deckplatte ein, und senken Sie dann den Knopf ab. ►Abb.42: 1. Kante 2. Knopf ANMERKUNG: Stellen Sie vor der Benutzung des Pulverlters sicher, dass Vorlter und Dämpfer immer zusammen verwendet werden. Es istnichterlaubt,denPulverlteralleinzuinstallieren. Zusammensetzen der Filter Wenn Sie die Filter einzeln erhalten, setzen Sie sie so zusammen, wie in der Abbildung gezeigt. ►Abb.43: 1.Pulverlter2. Dämpfer 3.Vorlter Installieren der Filtereinheit Nachdem Sie die Filter an der Deckplatte installiert haben, haken Sie die Löcher der Filtereinheit an den U-förmigen Teilen der Innenabdeckung ein. Verriegeln Sie dann die Klinke, wie in der Abbildung gezeigt. ►Abb.44: 1. U-förmiger Teil 2. Loch 3. Klinke Installieren des Wasserlters Sonderzubehör ANMERKUNG: Achten Sie beim Aufsaugen von nassem Staub darauf, dass die Wasserstandssensoren ordnungsgemäß aktiviert sind. ANMERKUNG:BenutzenSiekeinenVorlterund Dämpfer,wennSieeinenWasserlterbenutzen. Um nur Wasser oder nassen Staub aufzufangen, ist der WasserlterbessergeeignetalsderPulverlterundder Vorlter. WennSiedenWasserlterinstallieren,setzenSieden WasserlterwiedenPulverlterunddenVorlteraufdie Deckplatte. ►Abb.45 HINWEIS:Eswirdempfohlen,denWasserlterzu verwenden, wenn wiederholt große Wassermengen aufgesaugt werden. Andernfalls kann es im Falle des PulverltersunddesVorlterszueinerVerringerung der Saugleistung kommen. Reinigen der Wasserstandssensoren Die Wasserstandssensoren erkennen, wenn der Tank mit Flüssigkeit gefüllt ist. Reinigen Sie die Wasserstandssensoren von Zeit zu Zeit mit einem weichen Tuch, wenn Sie die Filter wechseln. ►Abb.46: 1. Wasserstandssensor Aufbewahrung von Zubehörteilen Nicht benutztes Zubehör und Aufsätze wie Düsen, Rohre und eine Kappe können am Haken an der Rückseite des Sauggerätes aufgehängt werden. ►Abb.47: 1. Nicht benutztes Zubehör und Aufsätze

Rohre (mit optionalem Stopper) können in den Rohrhalter gelegt werden, wenn das Sauggerät für kurze Zeit nicht verwendet wird. ►Abb.48: 1. Stopper (Sonderzubehör) 2. Rohrhalter Ein Schlauch kann in großen Schlaufen um das GehäuseoderdenHandgri󰀨desSauggerätesgewickelt und aufbewahrt werden. Verbinden Sie seine beiden Enden zu Schlaufen, und hängen Sie die Schlaufen in denhochgeklapptenHandgri󰀨ein.Alternativkönnen Sie das Wurzelende im Schlaucheinlass installiert las- sen und die Schlaufen mit einem angebundenen losen Ende an den Multi-Haken hängen. ►Abb.49 ►Abb.50 SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Wasserlter58 DEUTSCH

• Original-Makita-Akku und -Ladegerät

• MAKPAC HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.59 ITALIANO ITALIANO (Istruzioni originali) AVVERTENZA
