BEDIENUNGSANLEITUNG Marathon HR6835 PHILIPS

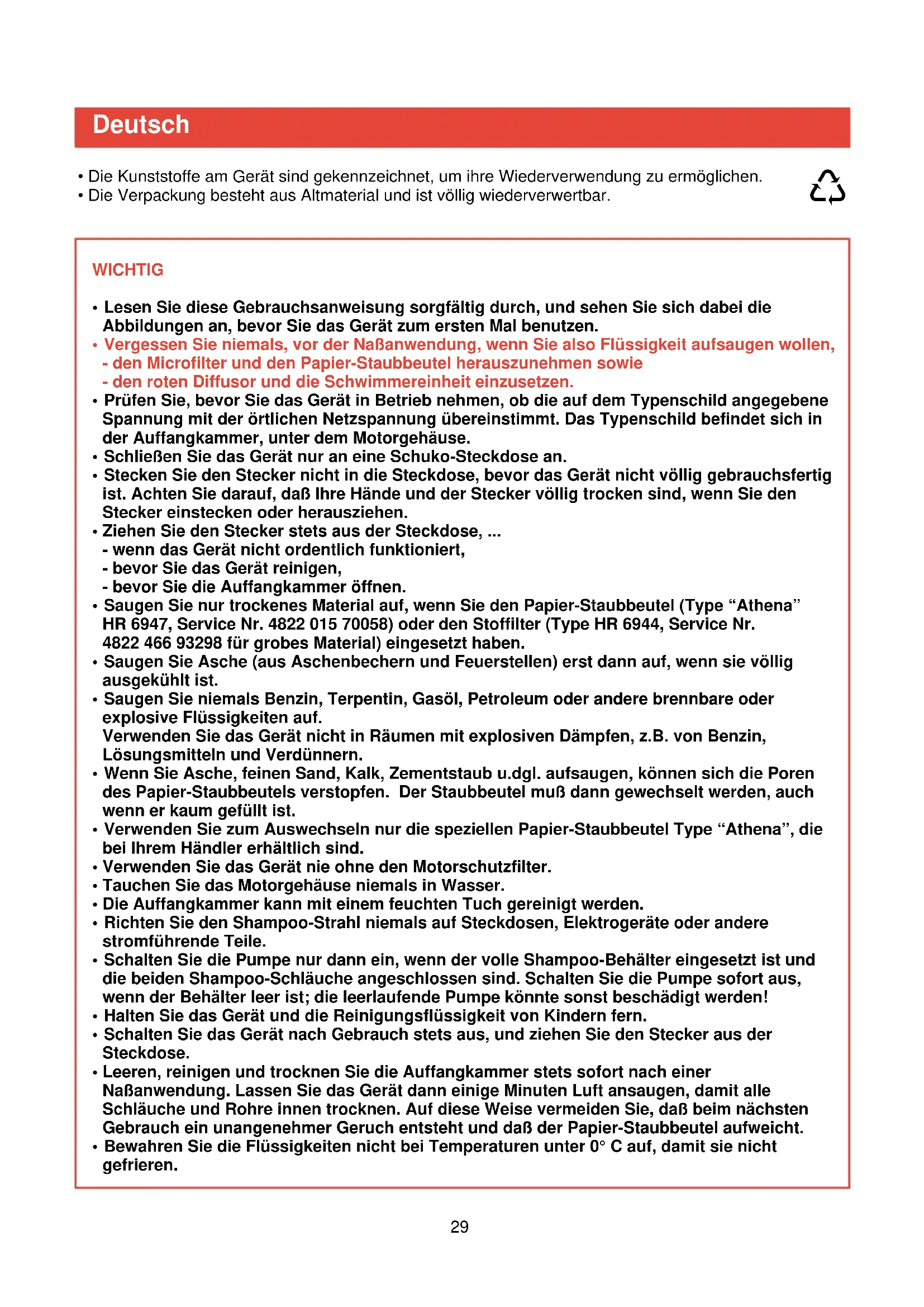

• Lesen Sie diese Gebrauchsanweisung sorgfältig durch, und sehen Sie sich dabei die Abbildungen an, bevor Sie das Gerät zum ersten Mal benutzen.

• Vergessen Sie niemals, vor der Naßanwendung, wenn Sie also Flüssigkeit aufsaugen wollen, - den Microfilter und den Papier-Staubbeutel herauszunehmen sowie - den roten Diffusor und die Schwimmereinheit einzusetzen.

• Prüfen Sie, bevor Sie das Gerät in Betrieb nehmen, ob die auf dem Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt. Das Typenschild befindet sich in der Auffangkammer, unter dem Motorgehäuse.

• Schließen Sie das Gerät nur an eine Schuko-Steckdose an.

• Stecken Sie den Stecker nicht in die Steckdose, bevor das Gerät nicht völlig gebrauchsfertig ist. Achten Sie darauf, daß Ihre Hände und der Stecker völlig trocken sind, wenn Sie den Stecker einstecken oder herausziehen.

• Ziehen Sie den Stecker stets aus der Steckdose, ... - wenn das Gerät nicht ordentlich funktioniert, - bevor Sie das Gerät reinigen, - bevor Sie die Auffangkammer öffnen.

• Saugen Sie nur trockenes Material auf, wenn Sie den Papier-Staubbeutel (Type “Athena” HR 6947, Service Nr. 4822 015 70058) oder den Stoffilter (Type HR 6944, Service Nr. 4822 466 93298 für grobes Material) eingesetzt haben.

• Saugen Sie Asche (aus Aschenbechern und Feuerstellen) erst dann auf, wenn sie völlig ausgekühlt ist.

• Saugen Sie niemals Benzin, Terpentin, Gasöl, Petroleum oder andere brennbare oder explosive Flüssigkeiten auf. Verwenden Sie das Gerät nicht in Räumen mit explosiven Dämpfen, z.B. von Benzin, Lösungsmitteln und Verdünnern.

• Wenn Sie Asche, feinen Sand, Kalk, Zementstaub u.dgl. aufsaugen, können sich die Poren des Papier-Staubbeutels verstopfen. Der Staubbeutel muß dann gewechselt werden, auch wenn er kaum gefüllt ist.

• Verwenden Sie zum Auswechseln nur die speziellen Papier-Staubbeutel Type “Athena”, die bei Ihrem Händler erhältlich sind.

• Verwenden Sie das Gerät nie ohne den Motorschutzfilter.

• Tauchen Sie das Motorgehäuse niemals in Wasser.

• Die Auffangkammer kann mit einem feuchten Tuch gereinigt werden.

• Richten Sie den Shampoo-Strahl niemals auf Steckdosen, Elektrogeräte oder andere stromführende Teile.

• Schalten Sie die Pumpe nur dann ein, wenn der volle Shampoo-Behälter eingesetzt ist und die beiden Shampoo-Schläuche angeschlossen sind. Schalten Sie die Pumpe sofort aus, wenn der Behälter leer ist; die leerlaufende Pumpe könnte sonst beschädigt werden!

• Halten Sie das Gerät und die Reinigungsflüssigkeit von Kindern fern.

• Schalten Sie das Gerät nach Gebrauch stets aus, und ziehen Sie den Stecker aus der Steckdose.

• Leeren, reinigen und trocknen Sie die Auffangkammer stets sofort nach einer Naßanwendung. Lassen Sie das Gerät dann einige Minuten Luft ansaugen, damit alle Schläuche und Rohre innen trocknen. Auf diese Weise vermeiden Sie, daß beim nächsten Gebrauch ein unangenehmer Geruch entsteht und daß der Papier-Staubbeutel aufweicht.

• Bewahren Sie die Flüssigkeiten nicht bei Temperaturen unter 0° C auf, damit sie nicht gefrieren.

• Die Kunststoffe am Gerät sind gekennzeichnet, um ihre Wiederverwendung zu ermöglichen.

• Die Verpackung besteht aus Altmaterial und ist völlig wiederverwertbar. f30

Kleine Düse mit zwei roten Flusenfängern (Abb. 3), besonders geeignet für Möbel, Gardinen, Wandbespannung. Nur zur Trockenanwendung. Fugendüse (Abb. 4) für schmale Fugen. Für Trocken- und Naßanwendung. Umschaltbare Düse für Textil- und Hartfußboden nur für Trockenanwendung (Abb. 2). Bürste ausgefahren: für Hartfußboden (Holz, Fliesen, Stein, Kunststoff); Bürste eingefahren: für textile Böden (Auslegware, Brücken, Teppiche). Auffangkammer, max. Fassungsvermögen: 17 Liter trocken; mit Staubbeutel “Athena” 10 Liter; bei Naßanwendung (mit Schwimmer-Einheit) 9 Liter. Motorgehäuse Staubbeutel aus Papier (Type “Athena” HR 6947) zur Trockenanwendung; bei Naßanwendung zu entfernen. Stutzen für den Saugschlauch Griff Kabelaufwicklung (Drücken) Microfilter, elektrostatischer Filter, der kleine Partikel aus der Abluft entfernt. Er kann bei Trockenanwendung eingesetzt werden, muß aber vor jeder Naßanwendung entfernt werden. Saugrohre aus Edelstahl(für Naß- und Trockenanwendung geeignet) Mechanische Saugleistungskontrolle (Drehen): 1 = Maximum O= Minimum Rohrhalter, zur Aufnahme des Rohrhaken nach Ge- brauch Klammern zum Verriegeln und Entriegeln des Motorgehäuses Aussparungen für die kleine Düse und die Fugendüse Netzkabel, herauszuziehen Rohrhaken Ein-/Aus- schalter für den Motor (Drücken) Saugschlauch, biegsam Trocken- anwendung31

Shampoo-Düse mit doppelter Einspritzung, Aufklemmechanismus und “3-Actions” Hartboden- Adapter (Bürste, Schwamm und Gummi- schrubber) für Naß- anwendung zum Naß- saugen und Shampo- nieren (Abb. 6). Klemmen zur Befestigung des Shampoo- Schlauchs an Saugschlauch und -rohren Philips Reinigungs- flüssigkeit HR 6965 Motorschutzfilter Schwimmer-Einheit, mit Schaumstoffilter zum Schutz des Motors bei Naßanwendung. Shampoo-Regler (anzuklemmen) Hahn anziehen, um Shampoo aufzutragen. Stutzen für Shampoo- Schlauch Shampoo- Schläuche Shampoo-Behälter (3 Liter) Ein-/Ausschalter für die Shampoo-Pumpe (Druckschalter) mit Kontrollampe Naßanwen- dung und Shampo- nieren Polsterdüse für Naßanwendung (Naßsaugen und Shamponieren)

Diffusor, einzusetzen vor Naßanwendung (Naßsaugen und Shamponieren); vor Trockenanwendung herauszunehmenTrockenanwendung

Vorbereitung zum Gebrauch des Triathlon Allgemeines

• Schlauch anschließen: Stecken Sie das Ende des Saugschlauchs unter leichtem Drehen fest in den Stutzen (Abb. 7). Schlauch lösen: Ziehen Sie das Ende des Saugschlauchs unter leichtem Drehen aus dem Stutzen (Abb. 8).

• Rohre und Düsen anschließen: Drücken Sie den Federknopf ein und stecken Sie das engere Teil in das breitere. Der Federknopf muß in dem Loch des anderen Teiles einrasten (Abb. 9). Rohre und Düsen lösen: Drücken Sie den Federknopf ein, und ziehen sie die beiden Teile auseinander.

• Bereiten Sie dann das Gerät zum Staubsaugen, Naßsaugen oder Shamponieren vor. Vor dem ersten Gebrauch: Auffangkammer öffnen und Staubbeutelhalter herausnehmen. Bei Trockenanwendung einen Staubbeutel anbringen und einsetzen.

Schwimmer-Einheit und Diffusor heraus- nehmen. Microfilter und Papier-Staubbeutel einsetzen. - Ziehen Sie den Stecker aus der Steckdose. - Lösen Sie die Klammern (Abb. 10). - Nehmen Sie das Motorgehäuse am Griff von der Auffangkammer ab (Abb. 11). - Nehmen Sie die Schwimmer-Einheit heraus (Abb. 12). - Drehen Sie den Shampoo-Schlauch im Uhrzeigersinn vom Motorgehäuse ab (1), und ziehen Sie ihn heraus (2) (Abb. 13). - Nehmen Sie den Shampoo-Behälter ab (Abb. 14).

10Einsetzen des Papier- Staubbeutels - Halten Sie den roten Hebel eingedrückt, und setzen Sie die Frontplatte aus Karton in den Halter (Abb. 15). - Setzen Sie den unteren Rand auf die Leiste (1) und drücken Sie dann den oberen Rand an (2) (Abb. 16). - Achten Sie darauf, daß die beiden vorstehenden Ecken nach unten weisen und die Frontplatte fest auf dem Rand des Halters sitzt. - Schieben Sie den Staubbeutel so in die Auffangkammer, daß der Halter auf den beiden Schienen in der Auffangkammer ruht (Abb. 17). Entnahme des (vollen) Staubbeutels - Ziehen Sie den Staubbeutel und den Halter an den Griffen aus der Auffang- kammer (Abb. 18). - Halten Sie den roten Hebel gedrückt, um den Staubbeutel zu lösen (Abb. 19). - Entsorgen Sie den alten Staubbeutel (Abb. 20), und setzen Sie einen neuen ein.

- Setzen Sie das Motorgehäuse an seinen Platz zurück (“Klick”), und befestigen Sie die Klammern (Abb. 21). - Setzen Sie den Microfilter ein (Abb. 22). - Ziehen Sie das Kabel aus dem Gerät und stecken Sie den Stecker in die Steckdose (Abb. 23). - Schalten Sie das Gerät ein (Abb. 24). Hinweise zur Trockenanwendung

• Die umschaltbare Düse saugt über ihre volle Breite, und darüber hinaus. Sie können also damit an den Fußleisten, Möbeln und Schwellen entlang saugen.

• Verwenden Sie die Fugendüse für schmale Öffnungen und schwer erreichbare Stellen.

• Die kleine Düse ist besonders geeignet für Treppen, Polstermöbel, Vorhänge u.s.w. Mit den beiden Flusenfängern können auch Flusen und (Tier-)Haare aufgenommen werden. Bewegen Sie die Düse einfach vor und zurück. Nehmen Sie notfalls die Flusen mit der Hand von der Düse und lassen Sie sie einsaugen.

• Philips Turbo-Bürstendüsen (Type HR 6974 oder HR 6974D, Service Nr. 4822 479 50059) und eine Parkett-Bürstendüse (Type HR 6943) sind bei Ihrem Händler als Sonderzubehör erhältlich. Die Turbo-Bürstendüse ist ideal, um (Tier-) Haare und festgetretenen Staub und Schmutz zu entfernen. Die Parkett-Bürstendüse ist für Hartfußboden (Parkett, Fliesen, Kunststoff- und Korkböden) besonders geeignet.

24Naßanwendung (Wasser aufsaugen)

(Abb. 26). - Nehmen Sie den Papier-Staubbeutel heraus (Abb. 27). - Fassen Sie die Schwimmer-Einheit am Griff, und setzen Sie sie in die Auffangkammer ein (Abb. 28). Achten Sie auf den richtigen Sitz: Durch die individuelle Form paßt die Einheit nur in einer bestimmten Stellung. Setzen Sie den Diffusor ein. Vergessen Sie nicht, ihn nach der Naßanwendung oder vor der nächsten Trockenanwendung wieder herauszunehmen. - Setzen Sie das Motorgehäuse an seinen Platz zurück, und befestigen Sie die Klammern

Herausnehmen: Papier-Staubbeutel und Microfilter. Einsetzen: Schwimmer-Einheit und Diffusor. - Ziehen Sie den Stecker aus der Steckdose. - Lösen Sie die Klammern (Abb. 25). - Nehmen Sie das Motorgehäuse am Griff von der Auffangkammer ab

(“Klick”) (Abb. 31). - Nehmen Sie den Microfilter heraus (Abb. 32). Wichtig: Der Microfilter verliert seine elektrostatische Wirkung, wenn er sehr hoher Luftfeuchtigkeit ausgesetzt wird. - Ziehen Sie das Kabel aus dem Gerät und stecken Sie den Stecker in die Steckdose (Abb. 33). - Schalten Sie das Gerät ein (Abb. 34).

• Der runde Schwimmer schließt die Luft- und Wasserzufuhr ab, sobald die Auffangkammer voll ist (Abb. 35). - Gießen Sie dann das Wasser aus (Abb. 36), und saugen Sie, wenn nötig, weiter.

• Vorsicht: Wenn Sie Wasser aus einem Behältnis absaugen, das höher steht als das Gerät (z.B. aus Dachrinnen oder Zisternen), wirkt das System als Syphon, und die Auffangkammer kann überlaufen (Abb. 37). Achten Sie zu Ihrer persönlichen Sicherheit darauf, daß niemals mehr als 9 Liter Wasser auf einmal aufgesaugt werden. Nehmen Sie die Düse in regelmäßigen Abständen aus dem Wasser. Schalten Sie das Gerät aus. Ziehen Sie den Stecker aus der Steckdose, und leeren Sie die Auffangkammer. Nach dem Naßsaugen - Schalten Sie das Gerät aus. Ziehen Sie den Shamponieren von Böden Stecker aus der Steckdose. Leeren Sie die Auffangkammer und reinigen Sie sie gründlich. Lassen Sie das Gerät einige Minuten reine Luft ansaugen, damit die Rohre und der Schlauch innen gut trocken werden. Herausnehmen: Papierstaubbeutel und Microfilter. Einsetzen: Schwimmer-Einheit, Diffusor, den gefüllten Shampoo-Behälter, Shampoo-Düse und Shampoo-Regler. - Bereiten Sie das Gerät so vor, wie zuvor unter “Naßanwendung” beschrieben.- Füllen Sie den Shampoo-Behälter mit kaltem Wasser (Abb. 38). - Gießen Sie einen Meßbecher Reinigungsflüssigkeit in den vollen Behälter von

363 Liter (Abb. 39). - Bringen Sie den Shampoo-Behälter am Motorgehäuse an (Abb. 40). - Befestigen Sie den kurzen Shampoo-Schlauch am Motorgehäuse. Einstecken (1) und entgegen dem Uhrzeigersinn (2) drehen (Abb. 41). - Schieben Sie den Shampoo-Regler fest in den Griff des Shampoo-Schlauches (Abb. 42 und 43). - Stecken Sie das Ende des langen Shampoo- Schlauches fest in den Anschluß am Motorgehäuse (“Klick”) (Abb. 44). - Zum Abnehmen schieben Sie den Ring in Richtung des Geräts (Abb. 45). - Befestigen Sie den langen Shampoo- Schlauch mit den Klammern am Saugschlauch (Abb. 46). - Bringen Sie die Shampoo-Düse an (Abb. 47). Das Gerät ist nun zum Reinigen von Textil-Fußböden (Teppiche, Brücken u.s.w.) bereit. - Wenn Sie die Shampoo-Düse (z.B. zum Reinigen von Treppen, Möbeln oder Wandverkleidungen) handnah halten wollen, können Sie die Shampoo-Düse am Griff des Saugschlauches anbringen. Befestigen Sie dann den überschüssigen Shampoo-Schlauch an den Klammern (Abb. 48). - Bei Hartfußböden (Stein, Fliesen, Keramik und Kunststoff) klicken Sie einfach den “3-Actions”- Hartboden-Adapter an (Abb. 49). Vergessen Sie nicht, den Adapter mit der Klammer zu befestigen. - Ziehen Sie das Kabel aus dem Gerät und stecken Sie den Stecker in die Steckdose (Abb. 50). - Schalten Sie zuerst die Pumpe (Abb. 51) ein, und dann den Motor (Abb. 52). - Mit dem Hahn am Shampoo-Regler können Sie dosiert Shampoo auftragen (Abb. 53). - Beginnen Sie mit dem Shamponieren so weit von der Tür entfernt wie möglich, und arbeiten Sie dann auf die Tür zu.

53 54Reinigen Sie einen Streifen neben dem anderen, mit einer kleinen Überlappung. Bleibt irgendwo Flüssigkeit zurück, kann sie abgesaugt werden, solange Sie den Shampoo-Regler loslassen. - Lassen Sie nach Beendigung den Shampoo- Regler los und schalten Sie die Pumpe aus (Abb. 50). Lassen Sie den Motor weiterlaufen. Halten Sie die Düse mit der Öffnung nach oben, damit restliches Wasser eingesaugt wird. So kann es nicht auf den Boden tropfen (Abb. 55). - Schalten Sie den Motor aus. Teppich shamponieren: Drei Verfahren Je nach dem Ausmaß der Verschmutzung können Sie eines der drei Verfahren (auch miteinander kombiniert) anwenden. Auffrischen Wenn der Teppich, ganz oder teilweise, nur aufgefrischt werden soll, brauchen Sie nicht viel Shampoo. Dann genügt es, Shampoo aufzutragen, während Sie zum ersten Mal die Düse auf sich zu bewegen. Lassen Sie dann den Shampoo-Regler los, und fahren Sie mit der Düse über die zu reinigenden Stellen, ohne weiteres Shampoo aufzutragen. Tiefenreinigung Wenn der Teppich, ganz oder teilweise, stark verschmutzt ist, fahren Sie mehrmals darüber, indem Sie Shampoo zuführen. Besonders gründliche Reinigung An besonders stark verschmutzten Stellen schalten Sie den Motor aus (Abb. 56), lassen aber die Pumpe weiterlaufen. Tragen Sie mit dem Regler weiter Shampoo auf (Abb. 57), und lassen Sie das Shampoo einige Minuten einwirken. Tragen Sie aber nicht zu viel auf, weil das der Festigkeit des Teppichs schaden könnte. Hinweise zum Shamponieren von Teppichen

• Shamponieren Sie niemals einen Fußboden, der nicht wasserfest ist. Fragen Sie im Zweifel den Lieferanten.

• Shamponieren Sie keine empfindlichen oder handgewebten Stoffe oder nicht farbechte Teppiche.

• Prüfen Sie die Farbechtheit, indem Sie ein wenig Reinigungsflüssigkeit auf einen weißen Lappen geben und den Teppich an einer verdeckten Stelle damit abreiben. Wird der weiße Lappen angefärbt, ist der Teppich nicht farbecht und darf nicht shamponiert werden. Fragen Sie im Zweifel einen Fachmann.

• Saugen Sie den Teppich und seine Umgebung vor dem Shamponieren besonders gründlich.

• Lüften Sie den Raum während und nach dem Shamponieren, um das Trocknen zu beschleunigen.

• Lassen Sie den Teppich gründlich trocknen, bevor Sie ihn wieder begehen. Aufgefrischte Teppiche sind normalerweise nach einer halben Stunde trocken; tiefengereinigte nach ca. 2 Stunden. Die Trockenzeit hängt allerdings ab von der aufgetragenen Menge Shampoo, der Luftfeuchtigkeit und der Lüftung.

• Die durchsichtigen Shampoo-Düsen (d.h. die Polsterdüse und die Shampoo-Düse mit doppelter Einspritzung) zeigen Ihnen an der Farbe des aufgesaugten Shampoos, ob der jeweilige Teil des Fußbodens schon sauber ist.

• Nachdem Sie das Gerät geleert und gesäubert haben, können Sie Saugschlauch und -rohre trocknen, indem Sie eine Minute Luft hindurchsaugen lassen (Abb. 55). Hartboden shamponieren Der “3-Actions”-Shamponier-Adapter zum Aufklemmen auf die Shamponier-Düse mit doppelter Einspritzung verfügt über drei bekannte Reinigungswerkzeuge:

1➀ eine Bürste zum Lockern von festsitzendem Schmutz, ➁ einen Schwamm zum Auftragen und Einreiben von Shampoo, ➂ einen Gummischrubber zum Aufwischen des verbrauchten Shampoos, bevor es aufgesaugt wird.

• Bearbeiten Sie keine zu langen Bahnen.

• Fahren Sie mit dem Adapter vor und zurück, wie Sie beim Staubsaugen vorgehen (Abb. 58). Meist genügt es, Shampoo bei einer Vorwärtsbewegung aufzutragen.

• Sie trocknen den Fußboden, indem Sie die Düse langsam rückwärts ziehen. Achten Sie darauf, daß nur der Gummischrubber den Boden berührt und daß Sie dabei kein Shampoo auftragen (Abb. 59). Die nassen Spuren, die der Schwamm an unebenen Stellen hinterlassen hat, verdunsten schnell.

• Um restliches Shampoo zu entfernen folgen Sie am besten dem auf Abb. 60 dargestellten Muster, indem Sie überlappend Bahn neben Bahn setzen und die letzte Bahn querziehen. Shamponieren von Polstern und Textilien - Bringen Sie die Polsterdüse direkt am Griff an (Abb. 61).

• Mit dieser Düse können Sie bequem Möbel, Gardinen und Wandbespannungen shamponieren. Reinigung und Wartung - Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. - Sie können alle Teile des Geräts, einschließlich der Auffangkammer, mit einem feuchten Tuch und Wasser reinigen, dem Sie etwas Spülmittel zugefügt haben. Sorgen Sie dafür, daß kein Wasser in das Motorgehäuse eindringt! - Spülen Sie die Schwimmer-Einheit mit dem Schaumstoffilter unter fließendem Wasser ab (Abb. 63). Zur Schonung des Schaumstoffilters: Nehmen Sie ihn vorsichtig von der Schwimmer-Einheit ab (Abb. 64) und waschen Sie ihn mit der Hand aus (Abb. 65). Wichtig: Den Schaumstoffilter können Sie ausdrücken, nicht aber auswringen! - Der Motorschutzfilter kann ebenfalls herausgenommen werden (Abb. 66) und zur

58Reinigung ausgespült werden (Abb. 67). Vergessen Sie nicht, den Motorschutzfilter wieder einzusetzen! - Spülen Sie die Shampoo-Düse unter fließendem Wasser (Abb. 68). - Den “3-Actions”-Shamponier-Adapter können Sie abnehmen und getrennt säubern (Abb. 69). - Füllen Sie den Wasserbehälter mit lauwarmem Wasser. Pumpen Sie das Wasser über die Shampoo-Schläuche in einen Ausguß. Reste des Shampoos könnten sonst die Schläuche verstopfen. Staubbeutel wechseln Packungen mit vier neuen Papierstaubbeuteln (Type “Athena”) erhalten Sie bei Ihrem Händler. Verlangen Sie Type HR 6947 bzw. Service Nr.

Hinweis: Ein neuer Motorschutzfilter und ein neuer Microfilter liegen gratis jeder Packung Philips- Staubbeutel bei. Motorschutzfilter wechseln Wechseln Sie den Motorschutzfilter (Abb. 70), sobald Sie eine neue Packung mit Staubbeuteln anbrechen. Verwenden Sie das Gerät nie ohne Motorschutzfilter. Microfilter wechseln Bei Trockenanwendung entfernt der elektronische Microfilter kleinste Staubpartikel aus der Abluft. Im Laufe der Zeit verschmutzt dieser Filter und seine Wirkung nimmt ab. Bei normalem Gebrauch soll der Microfilter dann ersetzt werden (Abb. 71 und 72), wenn Sie eine neue Packung mit Papier-Staubbeuteln anbrechen. Die Anzeige im Filterhalter (Abb. 73) ist anfangs weiß. Wird sie merklich grau, so sollten Sie den Microfilter vorzeitig erneuern. Bei Lungenleiden und Neigung zu allergischen Reaktionen, z.B. auf Pollen und Hausstaub, ist es besonders ratsam, den Microfilter häufiger zu erneuern. Aus diesem Grunde sind Microfilter bei Ihrem Händler einzeln erhältlich unter der Type HR 6932 oder Service Nr. 4822 015 70056. Neue Reinigungsflüssigkeit Flaschen mit Reinigungsflüssigkeit sind bei Ihrem Händler erhältlich unter der Type HR 6965 oder Service Nr. 4822 390 80176. Neue Schaumstoffilter Wechseln Sie den Schaumstoffilter, sobald er beschädigt oder sehr verschmutzt ist. Neue Schaumstoffilter sind bei Ihrem Händler erhältlich unter der Service Nr. 4822 480 40242. Ersatz des Netzkabels Wenn das Netzkabel defekt oder beschädigt ist, muß es von einer durch Philips autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial-Werkzeug und/oder spezielle Teile

73benötigt werden. Aufbewahrung des Geräts - Schalten Sie das Gerät aus. - Ziehen Sie den Stecker aus der Steckdose. - Drücken Sie den Kabelaufwickler. Das Netzkabel wird automatisch im Gerät aufgewickelt (Abb. 74). - Die kleinen Düsen können aufbewahrt werden, wie in Abb. 75 gezeigt. - Das Rohr kann in den Rohrhalter eingehakt werden (Abb. 76). Hinweis: Damit daß Gerät nicht beschädigt wird, löst sich das Rohr bei heftigem Stoß aus dem Halter, oder der Halter löst sich vom Motorgehäuse. Setzen Sie dann das Rohr und den Rohrhalter einfach wieder zusammen. Sonderzubehör, auf Wunsch lieferbar “Hobby” Saugzubehör (Type HR 6955) Für besondere Ansprüche (Garten, Werkstatt, Hobbyraum) ist dieses Saugzubehör mit Saugschlauch, -rohren und -düsen) mit 54 mm Ø lieferbar. Damit können Sie Laub, Späne u.s.w. aufsaugen. Textilfilter (Type HR 6944) Zum Aufsaugen von Laub, Spänen u.s.w. empfiehlt es sich, statt des Schaumstoffilters

Gegenstand ”Hobby” Saugzubehör Staubbeutel “Athena” Textilfilter Micro filter Shampoo "Turbo"-Düse Parkettdüse Schaumstoffilter "3-Actions” Hartboden- Adapter Polsterdüse Diffusor Anwendung Außer Haus, Werkstatt Papier-Staubbeutel, 2-lagig, für normalen Hausstaub, Trockenanwendung Bei Trocken- oder Naßanwendung, auch bei grobem Sauggut auf die Schwimmer-Einheit zu setzen. Filtert die Abluft. Beigabe zum Wasser für das Shamponieren von Teppichen Bürstet Teppiche zur besonders gründlichen Reinigung. Bürstet glatten Hartfuß- boden (Parkett, Kunst- stoff o.ä.) zur besonders gründlichen Reinigung. Trockenanwendung. Auf die Schwimmer- Einheit zu setzen. Naßanwendung. Reinigung von Hartfußböden. Naßanwendung. Shamponieren von Möbeln, Gardinen etc. Shamponieren, Wasser aufsaugen. Naßanwendung. Beschreibung 54 mm Ø Saug- schlauch und-rohre, Spezialdüsen 4 Staubbeutel 1 Motorschutzfilter 1 Microfilter 2 Filter (Typenangabe) oder 1 Filter (Angabe der Servicenummer) 3 Filter 1 Flasche 1 Düse 1 Düse 1 Filter 1 Adapter 1 Düse 1 Diffusor Type (Service-Nr.) HR 6955 HR 6947 Service Nr.

HR 6932, Service Nr.

HR 6974 oder HR 6974D, Service Nr.

Typenbezeichnungen und Service-Nummern für Austauschteile und Sonderzubehör42 Nederlands Belangrijk
