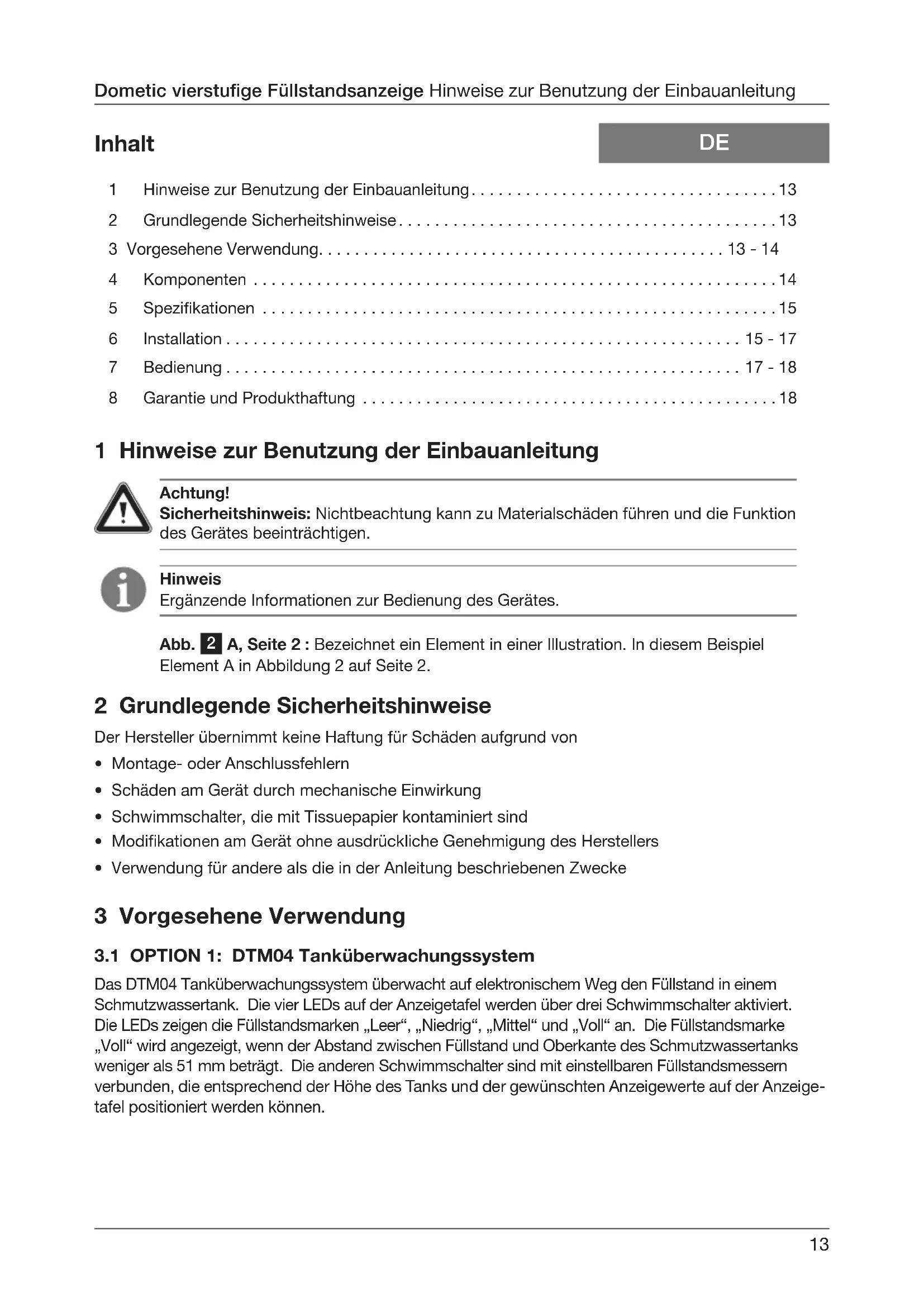

BEDIENUNGSANLEITUNG DTM04 DOMETIC

1 Hinweise zur Benutzung der Einbauanleitung. 13
2 Grundlegende Sicherheitshinweise 13
3VorgeseheneVerwendung. 13-14
4 Komponenten 14
5 Spezifikationen 15
6 Installation 15-17
7 Bedienung 17-18
8 Garantie und Produktthaftung 18

1 Hinweise zur Benutzung der Einbauanleitung

Achtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Hinweis

Ergänzende Informationen zur Bedienung des Gerätes.

Abb. 2 A, Seite 2: Bezeichnet ein Element in einer Illustration. In thisem Beispiel Element A in Abbildung 2 auf Seite 2.

2 Grundlegende Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von

• Montage- oder Anschlussfehlern
• Schaden am Gerät durch mechanische Einwirkung
  Schwimmschalter, die mit Tissuepapier kontaminiert sind
• Modifikationen am Gerät ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

3 Vorgesehene Verwendung

3.1 OPTION 1: DTM04 Tanküberwachungssystem

Das DTM04 Tanküberwachungssystem überwacht auf elektronischen Weg den Füllstand in einem Schmutzwassertank. Die vier LEDs auf der Anzeigetafel werden über drei Schwimmschalter aktiviert. Die LEDs zeigen die Füllstandsmarker „Leer“, „Niedrig“, „Mittel“ und „Voll“ an. Die Füllstandsmärke „Voll“ wird angezeigt, wenn der Abstand zwischen Füllstand und Oberkante des Schmutzwassertanks weniger als 51 mm beträgt. Die anderen Schwimmschalter sind mit einstellbaren Füllstandsmesser verbunden, die entsprechend der Höhe des Tanks und der gewündsten Anzeigewerte auf der Anzeigetafel positioniert werden können.

3.2 OPTION 2: DTM04 Tanküberwachungssystem mit Abschaltrelais für „Tank voll“

Wenn das optionale Abschaltrelais für „Tank voll“ (das separat erworben werden kann) an die DTM04-Tafel angeschlossen wird und im Schmutzwassertank wird der Fülstand „Voll“ erreicht, schaltet das Relais die Stromversorgung der elektrischen Toilette ab. Auf diese Weise wird die Nutzung der Toilette und ein mögliches Überfüllen des Schmutzwassertanks verhindert. Informationen zu den Artikelnummern finden Sie unter den Bauteilen für Abschaltrelais für „Tank voll“. Das Relais ist für maximale Ströme mit bis zu 30 A ausgelegt.

3.3 Merkmale

Anzeige „Power ein". Wenn das System in Betrieb ist, leuchtet immer eine LED auf der Tafel des Tanküberwachungssystems.

Langebige verschmutzungssichere Tankmessfuhrer. Die Messfuhrer sind biegbar und machen die Bewegung des Tankinhalts mit, um die Belastung zu reduzieren. Die integrierte Sensorverzogierung beegt falschen Werten vors.

Der Füllstandsmesser eignet sich für Schmutzwassertanks der Serie Domatic DHT-L. Der Messfuhrer passst auch bei anderen Tanks mit einer 76 mm (3 in.) NPT-Öffnung oben im Tank.

Für Schmutzwassertanks mit einer Tiefe von bis zu 56 cm. Biegbare Messfuhler können für die verschiedene Tankgroßen angepasst werden.

Betrieb mit 12 oder 24 V DC.

4 Komponenten

Teilein Abb.

1,Seite 2

Beschreibung Artikelnummer (Europa / Nordamerika)

1 Abdeckung DTM04 860003853114778 / 385311477

DTM04 Schalttafel/ Montagerahmene 860003853114836 / 385311483

3 #6 Verschluss 860003853116120 / 385311612

4 Abschaltrelais für „Tank voll“ 9107100013 / 385311579 - 12 V DC (separat erhältlich) 9107100014 / 385311580 - 24 V DC

5 Quetschverschraubungs-Kit 860003853102583 / 385310258

6 Schwimmer/Zapfen-Kit 860003852302689 / 385230268

7 Schwimmer/Spannring-Kit 860003853111030 / 385311103

8 Flexibler-Messfuhlersatz 860003852309304 / 385230930

9 O-Ring 860003853112509 / 385311250

10 Fullstandsmesser/O-Ring 860003853116179 / 385311617

5 Spezifikationen

5.1 Materialien

Anzeigeelementrahmen und Montagerahmen: ABS

Oberfläche der Schalttafel: Polycarbonatharz

Füllstandsmesser: Polyvinylchlorid

Schwimmer: Nitrilkautschuk-Ebonit

5.2 Stromaufnahme (nur Bedienfeld)

Systemspannung A

12VDC

ohne Abschaltrelais

mit Abschaltrelais

0,008

0,145

24 V DC

ohne Abschaltrelais

mit Abschaltrelais

0,004

0,090

Schutzschalter oder

Sicherung fur das DTM04-

Bedienfeld: 1 A

Maximaler Relais-Schalt

strom für ein Toilettensys

tem mit 12 V oder 24 V DC:

30 A

Änderungen vorbehalten.

5.3 Abmessungen (Abb. 2, Section 2)

C 51/2 Mindestabstand hinter Wand

G 527/20,75

D 10/0,38

H 69 / 2,75

5.4 Zulassungen

ISO 8846; EMV Richtlinie 2004/108/EC

6 Installation

6.1 Tank Monitor Panel (Abb. 3 A, Seite 2)

Achtung!

Installieren Sie das DTM04-Bedienfeld nicht in Bereichen mit potenziell entflammbaren oder explosiven Dämpfen.

1. Wahlen Sie den Einbauort des Bedienfelds so, dass es nicht direkt mit Wasser und Öl in Berührung kommt kann.

2. Stellen Sie sicher, dass hinter Wand, Verkleidung oder Schott Raum für Kabelverbindungen vorhanden ist.

3. Verwenden Sie die Bedienfeld-Schablone (Abb. 6, Section 5), um das Loch für das Bedienfeld auszuschneiden (E, F) und die Befestigungslöcher (G) zu bohren.

4. Legen Sie bei ausgeschalteter Stromversorgung eine Kupferlitze mit einem Querschnitt von 1,0mm^2 von der Stromquelle über einen Leistungsschalter oder eine Sicherung (nicht im Lieferumfang enthalten) zum Einbauort des Bedienfels. Verlegen Sie weitere Kabel gemäß dem Schaltplan (Abb. 4, Seite 3, siehe Schlüssel für Schaltpläne unter) und entsprechend Ihr dem Anwendungsfall zum Einbauort des Bedienfels. Längen Sie die Kabel so ab, dass ihre Enden aus dem Loch für das Bedienfeld herausragen.
5. Verbinden Sie die Enden fest mit den Enden der Kabel, die aus der Unterseite der Schalttafel Herausragen (Abb. 3 A 2, Seite 3).
6. Entfernen Sie die Abdeckung des Bedienfelds (Abb. 3A 1, Seite 3) von der Schalttafel/Montagerahmen (A 2), indem Sie ggf. die beiden Teile vorsichtig auseinanderziehen.
7. Bringen Sie den Montagerahmen mit vier Befestigungseinmen (Abb. 3 A 3, Seite 3) an der Wand an.
8. Drücken Sie die Abdeckung des Bedienfeld auf den Befestigungsrahmen, sodass er Dort einrastet.

Abmessungen der Bedienfeld-Schablone DTM04

(Abb. 6, Seite 5)

Ref.	Abmessungen mm / Zoll
A 83 / 3,25
B 83 / 3,25
C 67 / 2,63
D 67 / 2,63
E 55 / 2,16
F 68 / 2,69
G 2 / 0,10 Durchmesser
H 51 / 2 Mindestab-stand hinter Wand

6.2 Absperrrelais „Tank voll" (optionales Zubehör) (Abb. 1 4, Seite 2)

1. Schließen Sie bei Schritt 4 (oben) eine Kupferlitze mit einem Querschnitt von 2,5mm^2 entsprechend dem Leitweg aus dem Schaltplan (Abb. 4, Seite 3) und dem Schlüssel für Schaltpläne (unter) an.
2. Stecken Sie das Abschaltrelais „Tank voll" in die Steckbuchse auf der Rückseite der Schalttafel.

6.3 Füllstandsmesser (Abb. 3 B, Seite 2)

Achtung!

Installieren Sie den Füllstandsmesser nicht im Treibstofftank. Installieren Sie den Füllstandsmesser mit Schwimmschalter niemals in Tanks, die andere Inhaltsstoffe als Schmutzwasser, Grauwasser oder Klarwasser enthalten.

1. Losen Sie die Quetschverschraubungen auf den einstellbaren Messfuhlern und installieren Sie den Füllstandsmesser im Tank. Entsprechend der Nummern, die oben auf dem Füllstandsmesser gedruckt sind, schiben Sie den Messfuhl er 1" (Abb. 3 B 4, Seite 3) nach unten, bis der Schwimmschalter den Tankboden berührt. Ziehen Sie die Quetschverschraubung, an und markieren Sie das Messfuhlerrohr oben auf der Mutter. Schneiden Sie an dieser Marke nicht in das Messfuhlerrohr. Losen Sie die Quetschverschraubung, schiben Sie den Messfuhlner nach offen und schneidern Sie vorsichtig das Messfuhlrohr, 42 mm unterhalb der Markierung ohne die Kabel im Innern des Rohrs zu beschädigen. Ziehen Sie die Kabel durch die schwarze Kabelabdeckung und drücken Sie den Messfuhlner nach unten in die Quetschverschraubung, bis die schwarze Kabelabdeckung die Quetschverschraubung berührt. Der zurückgesetzte Absatz des Schwimmschalters oder die Buchstaben, NO" sollenn nach unten weisen (B 5).

2. Entfernen Sie den Füllstandsmesser und justieren Sie den Messfuhler „2" (Abb. 3 B 6, Seite 3) für einen halten Füllstand für Schwarz- oder Grauwassertanks. Ziehen Sie die Quetschverschraubung an und schreiben Sie das Messfuhlerrohr 10mm über der Quetschverschraubung ab, ohne darauf die Kabel zu beschädigen. Schieben Sie die schwarze Kabelabdeckung über die Oberkante des Rohrs. Der zurückgesetzte Absatz des Schwimmschalters oder die Buchstaben „NO" sollenn nach oben weisen (B 7).

3. Legen Sie Kupferlitzen mit einem Durchmesser von 1mm^2 vom Bedienfeld des Überwachungssystems und der Gleichstrom-Masse zum Füllstandsmesser. Durch die Verwendung von Steckverbindern an den Kabeln des Schwimmschalters verhindern Sie, dass sich die Kabel beim Entfern den Füllstandsmessers verdrehen. Wenn der Füllstandsmesser aus dem Tank entfern wurde, schreiben Sie die Kabel entsprechend dem Schaltplan (Abb. 4, Seite 3) an, schalten Sie die Stromversorgung der Anlage ein und testen Sie die Schwimmschalter, indem Sie sie nach oben und unter bewegen und das DTM04-Bedienfeld überwachen. Trennen Sie die Kabel und installmentieren Sie den Füllstandsmesser und den O-Ring im Tank. Schreiben Sie die Kabel wieder an.

6.4 Legende zum Schaltplan DTM04 (Abb. 4, Seite 3)

Ref. Beschreibung

A Anzeigefeld DTM04

B Schmutzwassertank

C 12 V DC

D 24 V DC

EVDCMasse

F 1-A-Leistungsschalter oder -Sicherung

G rot

H blau

I schwarz

J grün

K gelb

L orange

Ref. Beschreibung

M Füllstandsmessfuhrer Voll

N Füllstandsmessfuhrer Mittel

O Füllstandsmessfuhrer Niedrig/Leer

P 12 oder 24 V DC

Q Leistungsschalter oder Sicherung fur Toilettensystem

R +V DC zum elektrischen Toilettensystem

S + V DC zum "vollen Tank"-Monitor (optional)

Hinweise:

1. Dicke Linie steht fur eine Kupferlitze mit Querschnitt von mindestens 2,5 mm².
2. Der Querschnitt der übrigen Litzen muss mindestens 1mm^2 betragen.

7 Bedienung

7.1 OPTION 1: Nur DTM04 Tanküberwachungssystem (Abb. 5, Seite 4)

1. Wenn der Inhalt im Schmutzwassertank unter den Schwimmschalter für den tiefsten Füllstand (1) sinkt, leuchtet die grüne LED „Leer“ auf der Anzeigetafel des Tanküberwachungssystems von Domatic.

2. Wenn der Inhalt im Schmutzwassertank über den Schwimmschalter für den tiefsten Füllstand (2) steigt, der Pegel sich jedoch unterhalb des Schwimmschalters für den mittleren Füllstand befindet, leuchtet die gelbe LED „Niedrig“ auf und die LED „Leer“ erlischt.

3. Wenn der Inhalt im Schmutzwassertank über den Schwimmschalter für den mittleren Fällstand (3) steigt, der Pegel sich jedoch unterhalb des Schwimmschalters für den hohen Fällstand befindet, leuchtet die orange LED „Mittel" auf und die LED „Niedrig" erlischt.

4. Wenn der Inhalt des Schmutzwassertanks über bis zum Schwimmschalter für den hohen Füllstand (4) ansteigt, leuchtet die orangefarbene LED „Voll" auf. Diese LED zeigt an, dass der Schmutzwassertank nun ausgepumpt werden muss. Das Toilettensystem soll nicht verwendet werden, bis der Schmutzwassertank ausgepumpt wurde, um möglich Schäden zu vermeiden, die beim Überfüllen des Schmutzwassertanks auftreten konnten.

Achtung!

Der Betreiber muss die örtlichen Bestimmungen zum Leeren eines Schmutzwassertanks beachten.

7.2 OPTION 2: DTM04 Tanküberwachungssystem mit Abschaltrelais für „Tank voll" (Abb. , Se 5 4)

1. Wenn auf der Anzeige des Dometic Tanküberwachungssystems „Full" (4) erscheint, wird die Stromversorgung zum Toilettensystem automatisch abgeschalte, um ein mögliches Überfüllen des Schmutzwassertanks zu verhindern.
2. Die Stromversorgung wird wiederhergestellt, wenn beim Abpumpen die Füllstandsanzeige-LED „Voll“ erlischt.

8 Garantie und Produktthaftung

Europa:

Garantie und Kundendienst

Die Garantievereinbarungen entsprechen der EG-Directive 44/1999/EG und die normalen Bedingungen gelten für das betreffende Land. Wenden Sie sich an die Domatic/Waeco Service-Abteilung, deren Adresse Sie an anderer Stelle in thisem Handbuch finden, wenn Sie einen Garantiefall oder eine andere Serviceleistung vereinbaren möchten. Alle Schäden aufgrund falscher oder missbrächlicher Bedienung werden von der Garantie nicht abgedeckt.

Von der Garantie werden keine Änderungen am Produkt oder die Verwendung von anderen Bauteilen als den Domatic Originalteilen abgedeckt; die Garantie gilt nicht, wenn die Installations- oder Betriebsanweisungen nicht beachtet werden. In solchen Fällen wird jeder wede Haftung durch den Hersteller abgeleht.

Produkthaftung

Die Produktthaftung der Dometic Group und ihrer Niederlassungen umfasst keine Schäden, die durch das Folgende entstehen: fehlerhafter Betrieb; ungeeignete Änderungen oder Eingriffe in die Anlage; negative Umgebungsauswirkungen, die die Anlage selbst beeinträchtigen oder die direkte Umgebung der Anlage oder Personen in thisem Bereich.

Wenn Sie eine Garantieleistung in Anspruchnehmen möchten, wenden Sie sich zuerst an ihren Fachhändler vor Ort, bei dem Sie das Produkt erworben haben oder informieren Sie sich im Internet unter http://www.domatic.com über Handlcer in Ihrer Nae.
