BRUGSANVISNING DTM04 DOMETIC

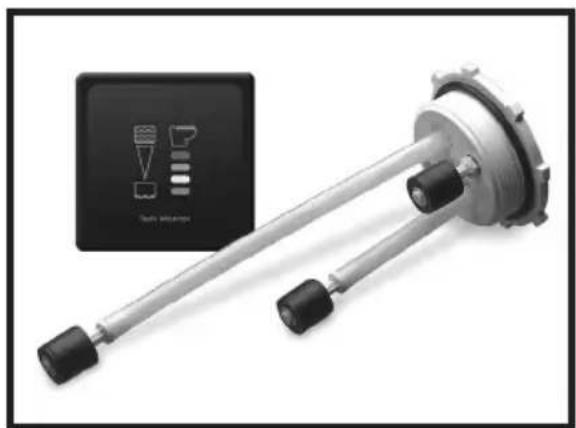

Tankkontrolsystemet DTM04 overvåger væskeniveauet i en lagertank elektronisk. Tre svømmeafbrydere i tanken aktiverer et sæt med re lamper på et signalpanel. Lamperne viser niveauerne tom, lav, middel og fuld. Fuldt niveau vises, når væskeniveauet er mindre end 51 mm (2 in.) fra toppen af lagertanken. De andre svømmeafbrydere er tilsluttet til justerbare følerstave, som kan placeres i henhold til tankens højde og de ønskede udlæsninger på signalpanelet.

3.2 OPTION 2: Tankkontrolsystem DTM04 med “fuld tank”-afbrydelsesrelæ

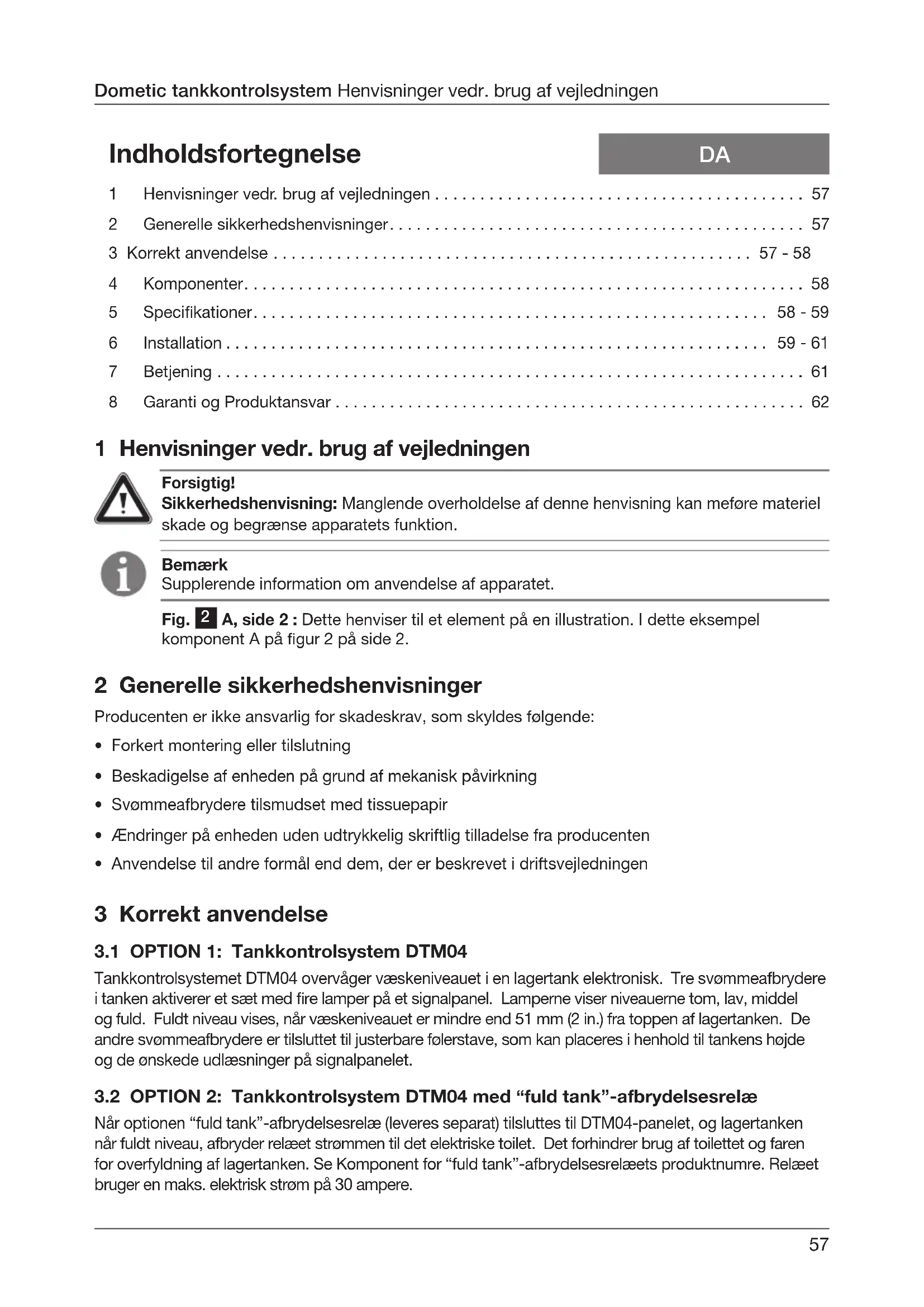

Forsigtig! Sikkerhedshenvisning: Manglende overholdelse af denne henvisning kan meføre materiel skade og begrænse apparatets funktion. Indholdsfortegnelse 2 Generelle sikkerhedshenvisninger Producenten er ikke ansvarlig for skadeskrav, som skyldes følgende:

• Forkert montering eller tilslutning

• Beskadigelse af enheden på grund af mekanisk påvirkning

• Svømmeafbrydere tilsmudset med tissuepapir

• Ændringer på enheden uden udtrykkelig skriftlig tilladelse fra producenten

• Anvendelse til andre formål end dem, der er beskrevet i driftsvejledningen 3 Korrekt anvendelse58 Dometic tankkontrolsystemKorrekt anvendelse

“Tændt” signal. En lampe på tankkontrolpanelet er altid tændt for at bekræfte systemfunktion. Fejlfri tankfølere med lang levetid. Semi-eksible følerstave bevæger sig med tankindholdet for at reducere belastning. Integral sensorforsinkelse forhindrer forkerte udlæsninger. Prøvedæklset passer til Dometic lagertanke i serien DHT-L. Passer også til andre tanke, der har en NPT-åbning på 76 mm (3 in.) i toppen af tanken. Til lagertanke med en dybde på indtil 56 cm (22 in.). Fleksible følere kan tilpasses, så de passer til mange tankstørrelser. 12 eller 24 V DC drift. 4 Komponenter Komponenter på fig. , side 2 Beskrivelse Produktnummer (Europa / Nordamerika) 1 Paneler DTM04 860003853114778 / 385311477 2 Kredsløbspanel/monteringsramme DTM04 860003853114836 / 385311483 3 #6 fastgørelser 860003853116120 / 385311612

Panelramme og monteringsramme: ABS Paneloverflade: Polycarbonat resin Prøvedæksel: Polyvinylchlorid Svømmere: Nitrilgummi ebonit59 Dometic tankkontrolsystem Spesikationer Systemspænding Ampere 12 V DC Uden afbrydelsesrelæ Med afbrydelsesrelæ 0,008 0,145 24 V DC Uden afbrydelsesrelæ Med afbrydelsesrelæ 0,004 0,090

Ref. Mål A 83 mm B 83 mm C 51 mm afstand til væggen D 10 mm

1. Vælg panelets placering, så det ikke har direkte kontakt med

2. Sørg for, at der er plads til ledningstilslutninger bagved væggen,

skrogbeklædningen eller skottet.

3. Skær hullet til panelet (E, F) ud ved hjælp af kontrolpanelskabe-

lonen (g. , side 5), og bor fastgørelseshuller (G).

4. Før kobberledningen med 18 ledere fra strømkilden til panelets

placering via brydekontakten eller sikringen (ikke vedlagt), mens der er slukket for strømmen. Før ekstra ledning til panelet i hen- hold til diagrammet (g. 4 , side 3 – se forklaring til strømskema nedenfor) afhængigt af anvendelsen. Sørg for, at ledninger rager ud gennem hullet.

5. Tilslut ledningerne korrekt til ledningerne, der rager ud af kredsløb-

spanelets bund (g. 3 A 2, side 3).

6. Fjern om nødvendigt panelet (g. 3 A 1, side 3) fra kredsløb-

spanelet/monteringsrammen (A 2) ved forsigtigt at skille det ad.

Forsigtig! Installér ikke panelet DTM04 i en atmosfære med dampe med brandfarlige eller eksplosive dampe.

51 mm afstand til væggen

Specikationer kan ændres uden varsel.

7. Installér monteringsrammen til væggen med re fastgørelser (g. A 3, side 3).

2. Sæt “fuld tank”-afbrydelsesrelæet ind i kontakten på bagsiden af kredsløbspanelet.

6.2 “Fuld tank”-afbrydelsesrelæ (ekstra tilbehør) (g. 1 4, side 2)

Forsigtig! Installér ikke prøvedækslet i brændstoftanken. Installér aldrig et Dometic prøvedæksel med svømmerafbrydere i en tank, som indeholder andet end spildevand, gråt vand eller frisk vand.

6.3 Prøvedæksel (g. 3 B, side 2)

1. Løsn kompressionsmøtrikkerne på de justerbare følere, og installér prøvedækslet i tanken. Skub ud

fra numrene, der står på toppen af prøvedækslet, føleren “1” (g. 3 B 4, side 3) ned, indtil svøm- meren berører bunden af tanken. Spænd kompressionsmøtrikken “1”, og markér følerrøret på toppen af møtrikken. Skær ikke følerrøret over ved dette mærke. Løsn kompressionsmøtrikken, skub føleren op, og skær forsigtigt følerrøret “1” over 42 mm (1.625 inches) under mærket uden at beskadige ledningerne i røret. Træk ledningerne gennem den sorte ledningsbelægning, og skub føleren ned i kompressionsmøtrikken, inditl den sorte ledningsbelægning berører kompressionsmøtrikken. Svøm- merens forsænkede side eller bogstaverne “NO” skal vende nedad (B 5).

2. Fjern prøvedækslet fra tanken, og justér føleren “2” (g. 3 B 6, side 3) til halvt fuldt niveau for

tanke med sort eller gråt vand. Spænd kompressionsmøtrikken, og skær følerrøret over 10 mm (0.375 inch) over kompressionsmøtrikken uden at beskadige ledningerne. Skub den sorte led- ningsbelægning på toppen af røret. Svømmerens forsænkede side eller bogstaverne “NO” skal vende opad (B 7).

3. Før kobberledningerne med 18 ledere fra monitorpanelet og DC-stelforbindelseskilden til

prøvedækslet. Anvend lyntilslutningsstik på svømmeafbrydernes ledninger for at forhindre, at ledningerne snos, når dækslet fjernes. Tilslut ledningerne i henhold til strømskemaet (g. 4 , side 3), mens dækslet er fjernet fra tanken, tænd for strømmen til systemet, og test svømmerne ved at bevæge dem op og ned og iagttage panelet DTM04. Afbryd ledningerne, og installér prøvedækslet og O-ringen i tanken. Tilslut ledningerne igen.

svømmeafbryderen for midterniveauet, tænder den gule “lav”-lampe, og “tom”-lampen slukker.

3. Når lagertankens indhold er over den midterste niveausvømmer (3), men er under svømmeafbry-

deren for det høje niveau, tænder den gule “middel”-lampe, og “lav”-lampen slukker.

4. Når lagertankens indhold når den højeste niveausvømmer (4), tænder den gule “fuld”-lampe og

angiver, at lagertanken skal tømmes. Toiletsystemet bør ikke anvendes, før lagertanken er tømt, så mulig beskadigelse, som kan forekomme på grund af overfyldning af lagertanken, undgås.

1. Fed linje angiver kobberledning med 14 ledere eller ere er nødvendig.

2. Andre ledninger kan være kobberledninger med 18 ledere eller ere.

7.2 OPTION 2: Tankkontrolsystem DTM04 med “fuld tank”-afbrydelsesrelæ

automatisk, så en mulig overfyldning af lager tanken undgås.

2. Strømmen til toiletsystemet tændes igen, når signallampen for “fuldt” niveau slukker under

Forsigtig! Brugeren skal kende de lokale forskrifter for tømning af en lagertank.62 Europa: Garanti og kundeservice Garantibetingelser er i overensstemmelse med EF-direktiv 44/1999/EF og de normale gældende betingelser for det pågældende land. Kontakt vores Dometic/Waeco serviceafdeling, der er anført andetsteds i denne vejledning, for garanti eller anden service. Al beskadigelse på grund af ukorrekt brug er ikke dækket af garantien. Garantien dækker ikke ændringer på produktet eller anvendelse af reservedele, der ikke er originale Dometic-dele; garantien gælder ikke, hvis installations- og driftsinstruktionerne ikke er fulgt, og der tages intet ansvar. Produktansvar Produktansvaret for Dometic Group og datterselskaber omfatter ikke skader som følge af: Forkert betjening, ukorrekte ændringer eller indgriben i udstyret; uheldige påvirkninger fra miljøet, som kan påvirke udstyret selv, udstyrets direkte omgivelser eller personer i området. Kontakt først den lokale forhandler, hvor dette produkt blev købt for at få garantiservice, eller gå til http://www.dometic.com for nærmeste forhandler. 8 Garanti og Produktansvar Dometic tankkontrolsystemGaranti og Produktansvar ® registreret; ™ varemærke fra Dometic Corporation63 Dometic tankovervåkningssystem Merknader om bruk av håndboken

1. Tykk linje indikerer at 14 gauge eller større ertrådet kobberkabel er nødvendig.

2. Annen kabel kan være 18 gauge ertrådet kobberkabel eller større.
