MANUALE UTENTE DTM04 DOMETIC

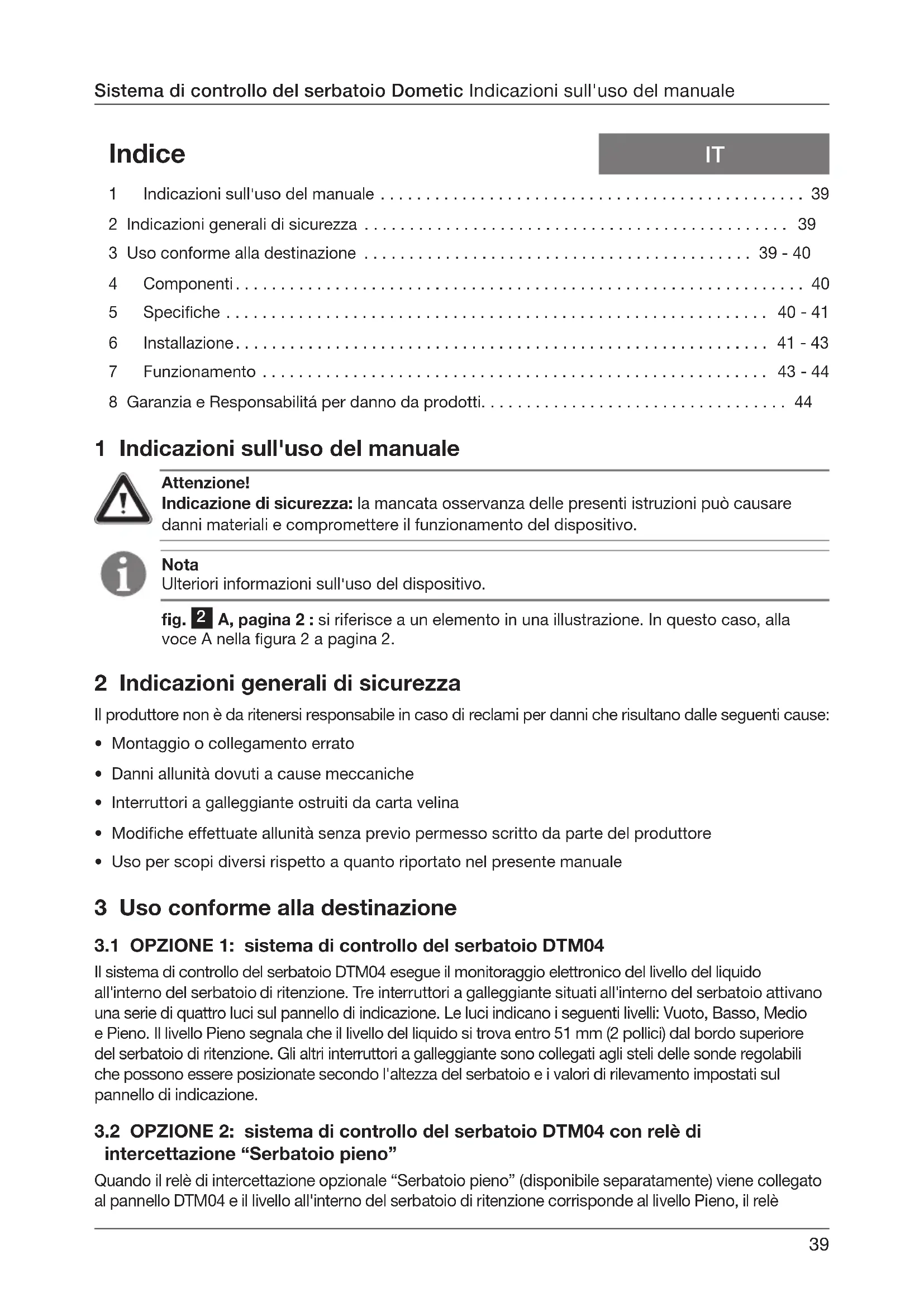

1 Indicazioni sull'uso del manuale 39
2 Indicazioni generali di sicurezza 39
3 Uso conforme alla destinazione 39-40
4 Componenti. 40
5 Specifiche 40-41
6 Installazione. 41-43
7 Funzionamento 43-44
8 Garanzia e Responsabilita per danno da prodotti. 44

1 Indicazioni sull'uso del manuale

Attenzione!

Indicazione di sicurezza: la mancata osservanza delle presenti istruzioni cui causare danni materiali e prompressere il funzionamento del dispositivo.

Nota

Ulteriori informazioni sull'uso del dispositivo.

fig. 2 A, pagina 2: si riferisce a un elemento in una illustrazione. In quello caso, alla voce A nella figura 2 a pagina 2.

2 Indicazioni generali di sicurezza

Il produttore non è da ritenersi responsable in caso di reclami per anni che risultano dalle seguenti cause:

Montaggio o collegamento errato
Danni allunità dovuti a cause meccaniche
- Interruttori a galleggiante ostrui di carta velina
- Modifiche effettuate allunitàswana previo permesso scritto da parte del produttore
- Uso per scopi diversi rispetto a quanto riportato nel presente manuale

3 Uso conforme alla destinazione

3.1 OPZIONE 1:istema di controllo del serbatoio DTM04

Ilsystemadi controlo del serbatoio DTM04 esegue il monitoraggio elettronico del livello del liquido all'interno del serbatoio di ritenzione. Tre interrupttori a galleggiante situati all'interno del serbatoio attivano una seriesdi quattro lucisul pannello diindicazione.Le lucidi indicano i seguenti livelli:Vuoto,Basso,Medio e Piano. Il livello Pieno segnala che il livello del liquido si trova entro 51~mm (2 pollici) dal bordo superiore del serbatoio di ritenzione.Gli other interrupttori a galleggiante sono collegatiagli steli delle sonde regolabili che possono essere posizionate secondo I'altezza del serbatoio e i valori di rilevamento impostati sul pannello diindicazione.

3.2 OPZIONE 2:istema di controllo del serbatoio DTM04 con relè di intercettazione "Serbatoio pieno"

Quando il relè di intercettazione opzionale "Serbatoio piano" (disponibile separatamente) viene collegato al pannello DTM04 e il livello all'interno del serbatoio di ritenzione corrisponde al livello Piano, il relè

disinserisce l'alimentazione elettrica del WC elettrico. Ciò impedisce l'uso del WC e l'eventuale riempimento excessivo del serbatoio di ritenzione. Per i numero articololo del relè di intercettazione "Serbatoio piano" fare riferimento alla sezione Componenti. Il relè gestisce una corrente elettrica massima di 30 A.

3.3 Caratteristiche

Indicatore "Accensione". Per accertare il funzionamento del systema, una delle luci del pannello di controllo del serbatoio è sempre accesa.

Sonde del serbatoio di lunga durata e a prova di manipolazione. Gli steli delle sonde semi-flessibili si muovono insieme al contento del serbatoio per ridurre lo stress. Il ritardo del sensore integrale impedisce che si verifichino rilevamenti errati.

La testina della sonda è ideata per i serbati di ritenzione serie DHT-L di Domatic. É adattaanche per i serbati dotati di aperture NPT da 76 mm (3 pollici) sulla parte superiore del serbatoio.

Per i serbati di ritenzione con profondità fino a 56 cm (22 pollici). Le sono flessibili sono regolabili e adattabili a serbati di diverse dimensioni.

Funzionamento a 12 o 24 V CC.

4 Componenti

Voci la fig. 1, pagina 2	Descrizione	Numero articolo (Europa / America del Nord)
1 Copertura del pannello DTM04 860003853114778 / 385311477
2 Pannello circuiti/teiaio di montaggio TM04 860003853114836 / 385311483
3 #6 dispositivi di fissaggio 860003853116120 / 385311612
4	Relè di intercettazione "Serbatoio piano"(disponibile separatamente)	9107100013 / 385311579 - 12 V CC 9107100014 / 385311580 - 24 V CC
5 Kit di dadi di compression 860003853102583 / 385310258
6 Kit di galleggianti/steli 860003852302689 / 385230268
7 Kit di galleggianti/anelli di chiusura 860003853111030 / 385311103
8 Kit di sonde flessibili 860003852309304 / 385230930
9 O-ring 860003853112509 / 385311250
10 Testina della sonda/o-ring	860003853116179 / 385311617

5 Specifiche

5.1 Materiali

Telaio del pannello e telao di montaggio: ABS Testina della sonda: cloruro di polivinile

Superficie del pannello: resina in policarbonato Galleggianti: ebanite gomma nitrilica

5.2 Assorbimento di corrente elettrica

Tensione di sistema A
12 V CC	senza relè di intercettazione	0,008
	con relè di intercettazione	0,145
24 V CC	senza relè di intercettazione	0,004
	con relè di intercettazione	0,090

Interruttore di circuito o fusibile richiesto per il pannello DTM04:1 A

Valore massimo per il rele di intercettazione del WC elettrico da 12 o 24 V CC:30 A

Ci riserviamo il diritto di modificare le specifichezza preavviso.

5.3 Dimensioni (fig. 2, pagina 2)

Rif. Dimensioni

A 83 mm

B 83 mm

C 51 mm distanza minima dietro la parete

D 10 mm

Rif. Dimensioni

E 111 mm

F 25 mm

G 527 mm

H 69 mm

5.4 Approvazione

ISO8846; direttiva EMC 2004/108/CE

6 Installazione

6.1 Pannello del sistema di controllo del serbatoio (fig. 3 A, pagina 2)

Attenzione!

Non installare il pannello DTM04 in ambienti in cui vi possono essere esalazioni infiammabili o explosive.

1. Selezionale un luogo di installatione del pannello lontano dal contatto diretto con acqua e olio.
2. Assicurarsi che vi sia una distanza utile per le connessioni del cavo dietro la parete, il paramento o la parete di separazione.
3. Utilizzato una sagoma del pannello di controllo (fig. 6 pagina 5), eseguire un foro di accesso al pannello (E, F) ed effettuare i fori per i dispositivi di fissaggio (G).
4. Dop aver disinserito l'alimentazione elettrica, far passare un cavo in rame avvolto a treccia da 18 gauge alla fonte di alimentazione, atraverso un interrottore di circuito o un fusibile (non compreso nella fornitura) fino al luogo di installatione del pannello. Posare il cavo addizionale seguendo lo schema (fig. 4, pagina 3 - vedi la legenda dello schema elettrico in basso) in funzione del tipo di applicazione, fino al luogo di installatione del pannello. Assicurarsi che i cavi escano dal foro di accesso.

Sagoma del pannello DTM04 (fig. 6, pagina 5)

Rif. Dimensioni

A 83mm

B 83 mm

C 67 mm

D 67 mm

E 55mm

F 68 mm

G 2 mm de dia

H 51 mm distanza minima dietro la parete

1. Eseguire correttamente i collegamenti con i cavi provenienti dal fondo del pannello circuiti (fig. 3 A 2, pagina 3).
2. Se necessario, rimuovere la copertura del pannello (fig. 3 A 1, pagina 3) dal pannello circuiti/teiaio di montaggio (A 2), spingendolo con cautela da un lato.
3. Installare il telaio di montaggio alla parete con quattro dispositivi di fissaggio (fig. 3 A 3, pagina 3).
4. Premere la copertura del pannello sul telaio di montaggio, finché non si blocca in posizione.

6.2 Relè di intercettazione "Serbatoio piano" (accessorio opzionale)

(fig. 4, p1 na 2)

1. Nella fase 4 (sopra) posare e collegare i cavi in rame avvolti a treccia da 18 gauge secondo lo schema elettrico (fig. 4, pagina 3) e la legenda dello schema elettrico (vedi sotto).
2. Inserire il relè di intercettazione "Serbatoio piano" nell'alloggiamentoippo sul retro del pannello circuiti.

6.3 Testina della sonda (fig. 3 B, pagina 2)

Attenzione!

Non installare la testina della sonda nel serbatoio del carburante. Non installare mai la testina della sonda Domatico con gli interrupttori a galleggiante in un serbatoio contente materiali diversi da acquè reflue, acquè grigie o acquè dolci.

1. Svitare i dadi di compressione delle sonde regolabili e montare la testina della sonda nel serbatoio. Attenersi ai numero stampati sulla parte superiore della sonda, far scorrere verso il basso la sonda "1" (fig. 3 B 4, pagina 3), finché il galleggiante non tocca il fondo del serbatoio. Serrare il dato di compressione "1" e contrassegnare il tubo della sonda sopra il dato. Non tagliare il tubo della sonda in corrispondenza di questa marcatura. Svitare il dato di compressione, far scorrere la sonda verso l'alto e tagliare il tubo della sonda "1" 42mm (1,625 pollici) sotto la marcatura, prestando attenzione a non tagliare i cavi interni al tubo. Tirare i caviattraverso la copertura del cavo nero e spingere in basso la sonda all'interno del dato di compressione, finché la copertura del cavo nero non tocca il dato di compressione. Il margine incassato del galleggiante o la sigla "NO" delve essere rivolto verso il basso (B 5).
2. Rimuovere la testina della sonda e regolare la sonda "2" (fig. 3 B 6, paglia 3) sul livello di mezzo piano per i serbati di acque nere o grigie. Serrare il dato di compressione e tagliare il tubo della sonda 10mm (0,375 pollici) al di sopra del dato di compressione, prestando attenzione a non danneggiare i cavi. Far scorrere la copertura del cavo nero sopra la parte superiore del tubo. Il margine incassato del galleggiante o la sigla "NO" delve essere rivolto verso l'alto (B 7).
3. Posare i cavi in rame avvolti a treccia da 18 gauge dal pannello del systema di controllo e la fonte di messa a terra CC fino alla testina della sonda. Usare dei morsetti a disconnessione rapida sui cavi degli interruttori a galleggiante per evitare che i cavi si attorciglino, quando si rimuove la testina. Una volta staccata la testina dal serbatoio, collegare i cavi secondo lo schema elettrico (fig. 4, pagina 3), inseire l'alimentazione elettrica del systema e testare i galleggianti muovendoli in alto e in basso, controlling il pannello DTM04. Scollegare i cavi e montare la testina della sonda e l'o-ring nel serbatoio. Ricollegare i cavi.

6.4 Legenda per il cablaggio del sistema DTM04 (fig. 4, pagina 3)

Rif. Descrizione

A Pannello indicator DTM04

B Serbatoio acque reflue

C 12 V CC

D 24 V CC

E Messa a terra V CC

F Interruttore di circuito o fusibile da 1 A

Grosso

H blu

I nero

Rif. Descrizione

J verte

K giallo

L arancione

M Sonda livello massimo

N Sonda livello medio

O Sonda livello basso/vuoto

P 12 o 24 V CC

Q Interruttore di circuito delsystema WC o fusibile

R + V CC diretta alsystema WC elettrico

S +V CC diretta al "serbatolo pieno" monitor (opzionale)

Nota:

1. La linea in grassetto indica che è richiesto un cavo in rame avvolto a treccia da 14 gauge o più grande.
2. L'alto cavo più essere in rame avvolto a treccia da 18 gauge o più grande.

7 Funzionamento

7.1 OPZIONE 1: solo il sistema di controllo del serbatoio DTM04 (fig. 5, pagina 4)

1. Quando il livello nel serbatoio di ritenzione scende sotto l'interruttore a galleggiante più basso (1), sul pannello di indicazione delsystema di controllo del serbatoio Domatici si accende la spia luminosa "Vuoto".
2. Quando il livello nel serbatoio di ritenzione aumento fino a superare l'interrottore a galleggiante più basso (2), ma rimane al di sotto dell'interruttore a galleggiante del livello medio, si accende la spia luminosa gialla "Basso" e si spegne la spia "Vuoto".
3. Quando il livello nel serbatoio di ritenzione supera l'interruttore a galleggiante del livello medio (3), ma rimane al di sotto dell'interruttore a galleggiante del livello alto, si accende la spia luminosa color ambra "Medio" e si spegne la spia "Basso".
4. Quando il livello nel serbatoio di ritenzione aumento, superando l'interrottore a galleggiante del livello altr0 (4), si accende la spia luminosa color ambra "Pieno" che segnala che il serbatoio di ritenzione deve ora essere svuotato mediante una pompa. Non usare il systema WC finché non si è provveduto a svuotare il serbatoio di ritenzione mediante una pompa, per evitare che possano verificarsi danni causati da un excessivo riempimento del serbatoio.

7.2 OPZIONE 2:istema di controllo del serbatoio DTM04 con relè di intercettazione "Serbatoio piano" (fig. , pa 5 a 4)

1. Quando il pannello di controllo del serbatoio Domatice rileva il livello "Piano" (4), l'alimentazione elettrica delsystema WCiene automaticamente disinserita per evitare un'eventuale fuoriuscita dal serbatoio di ritenzione.
2. L'alimentazione elettrica delsystema WCiene ripristinata quando la spia luminosa del livello "Pieno" si spegne, dopo che si è provveduto a scaricare il serbatoio con una pompa.

Attenzione!

L'operaatore deve essere a conoscenza delle normative locali relative allo scarico di un serbatoio di ritenzione.

8 Garanzia e Responsabilità per danno da prodotti

Europa:

Garanzia e Servizio clienti

Le disposizioni di garanzia sono conformi alla direttiva CE 44/1999/CE e alle condizioni generali in vigore nel Paese in questione. In caso di informazioni relative alla garanzia o ad altri servizi, contattare il Servizio clienti Domatic/Waeco al recapito riportato in un'altra sezione del presente manuale. Qualsiasi tipo di danno causato da un uso improprio non è coperto da garanzia.

La garanzia non comprende qualsiasi tipo di modifica apportata al prodotto o luso di parti non originali Domatic; inoltre, la garanzia non è valida, e ci non si assume pertanto nessun tipo di responsabilità, nel caso in cui non siano state osservate le istruzioni di installatione e uso.

Responsabilità per danno da prodotti

La responsabilità per danno da prodotti del gruppo Domatice e delle sue filiali non include i danni causati da: cattivo uso; modifiche o interventi improperi allapparecchiatura; effetti ambientali avversi che possono danneggiare lapparecchiatura stessa o la diretta vicinanza dellapparecchiatura o di persona in questa area.

Per usfuquire del servizio di garanzia, contattare per prima casa il proprio rappresentante locale presso il quale è stato acquistato il prodotto o visitare la pagina Web: http://www.domatic.com per trovare il rappresentante più vicino.
