BEDIENUNGSANLEITUNG PHSA 12 B1 PARKSIDE

• DE AT CH Ladezustand des Akkusprüfen p. 13
• Arbeiten mit dem Gerät p. 13
• Schneidtechniken p. 13
• Reinigung/Wartung p. 14
• Reinigung p. 14
• Wartung p. 14
• Lagerung p. 15
• Wandhalterung p. 15
• Entsorgung/Umweltschutz p. 15
• Ersatzteile/Zubehör p. 16
• Fehlersuche p. 17
• Garantie p. 18
• Reparatur-Service p. 19
• Service-Center p. 19
• Importeur p. 19

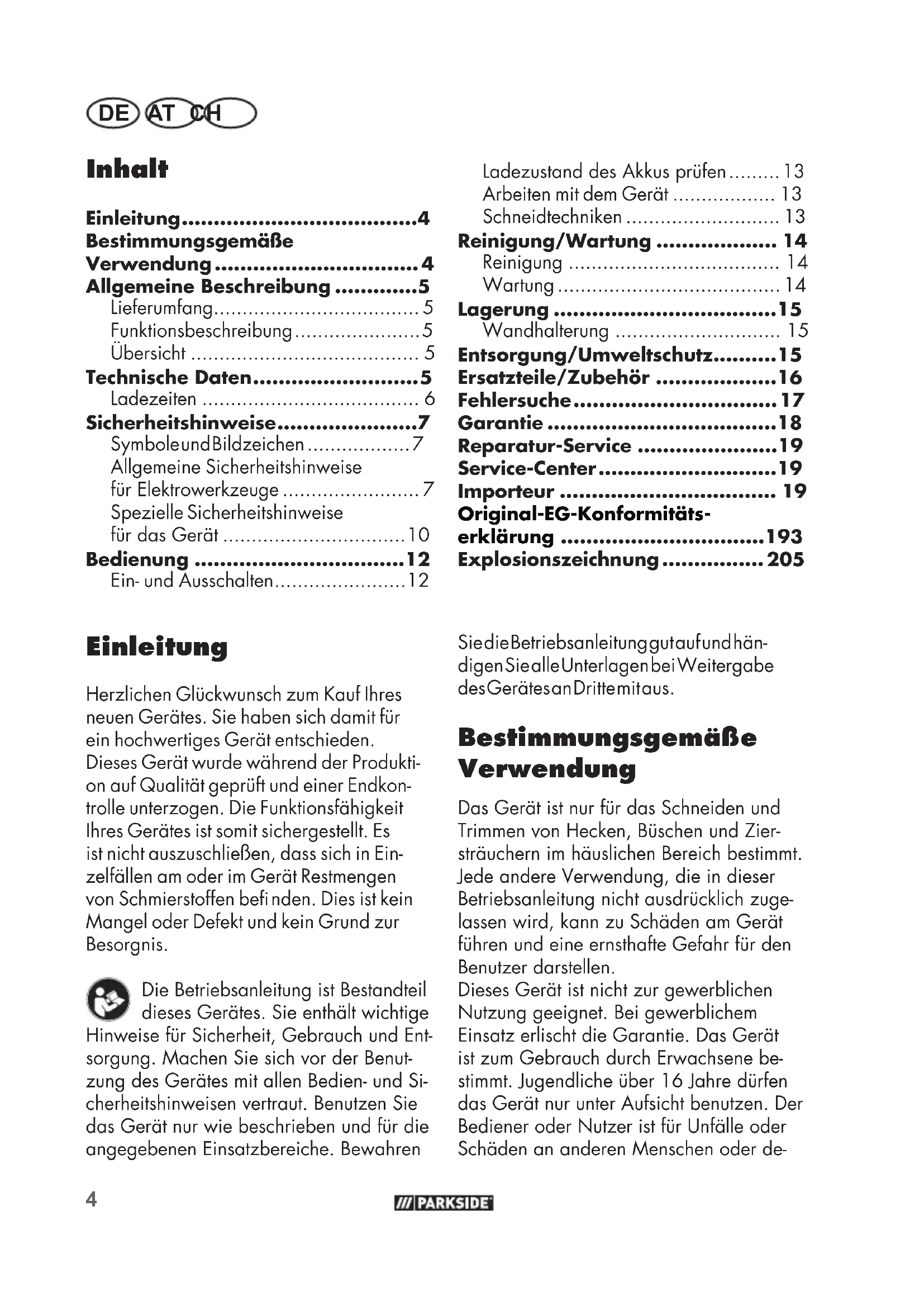

• Inhalt Einleitung p. 4
• Bestimmungsgemäße Verwendung p. 4
• Allgemeine Beschreibung p. 5
• Lieferumfang p. 5
• Funktionsbeschreibung p. 5
• Übersicht p. 5
• Technische Daten p. 5
• Ladezeiten p. 6
• Sicherheitshinweise p. 7
• Symbole und Bildzeichen p. 7
• Allgemeine Sicherheitshinweise fürElektrowerkzeuge p. 7
• Spezielle Sicherheitshinweise fürdasGerät p. 10
• Bedienung p. 12
• Ein- und Ausschalten Sie die Betriebsanleitung gut auf und hän- digen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Zier- sträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Das Gerät ist zum Gebrauch durch Erwachsene be- stimmt. Jugendliche über 16Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder de- Original-EG-Konformitäts- erklärung p. 12

Explosionszeichnung ................ 205 Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produkti- on auf Qualität geprüft und einer Endkon- trolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Ein- zelfällen am oder im Gerät Restmengen von Schmierstoffen be nden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Ent- sorgung. Machen Sie sich vor der Benut- zung des Gerätes mit allen Bedien- und Si- cherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren5 DE AT CH ren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestim- mungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Die Messer sind regelmäßig auf Ab- nutzung zu kontrollieren und nach- schleifen zu lassen. Stumpfe Messer überlasten das Gerät. Daraus resul- tierende Schäden unterliegen nicht der Garantie. Das Gerät ist Teil der Serie Parkside X12VTEAM und kann mit Akkus der Parkside X12VTEAM Serie betrieben werden. Die Akkus dürfen nur mit Lade- geräten der Serie Parkside X12VTEAM geladen werden. Allgemeine Beschreibung Die Abbildung der wichtigsten Funktionsteile nden Sie auf der Ausklappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Akku-Heckenschere - Messerschutz - Betriebsanleitung Akku und Ladegerät sind nicht im Lieferumfang enthalten. Funktionsbeschreibung Die Akku-Heckenschere besitzt als Schneid- einrichtung ein hochwertiges Messer aus gelasertem Spezialstahl. Beim Schneid- vorgang bewegen sich die Schneidzähne linear hin und her. Der Anstoßschutz an der Spitze des Messerbalkens verhindert unangenehme Rückschläge beim Auftreffen auf Wände, Zäune usw. Zum Schutz des Anwenders besitzt das Gerät einen Zweihand-Sicherheitsschalter und eine Schnellstop-Bremsfunktion. Zusätz- lich schützt der Handschutz vor Ästen und Zweigen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht 1 Sicherheitsmesserbalken 2 Handschutz 3 Sicherheitsschalter 4 Vorderer Handgriff 5 Lüftungsschlitze 6 Ladezustands-Anzeige 7 Hinterer Handgriff 8 Ein-/Ausschalter 9 Akku 10 Messerschutz 11 Aufhängevorrichtung Technische Daten Akku-Heckenschere .....PHSA 12 B1 Motorspannung U ...................... 12 V Leerlaufdrehzahl n

Laufzeit (2Ah Akku) ............ max. 30 min* Schnittlänge .............................. 350 mm Messerlänge ......................... ca. 410 mm Max. Zahnabstand ...................... 15 mm Gewicht (ohne Akku, ohne Ladegerät) ............................ 1,7 kg Schalldruckpegel

=3 dB Schallleistungspegel (L

• Die effektive Laufzeit eines voll geladenen Akkus (2 Ah) im Leerlauf. Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung ge- nannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschät- zung der Aussetzung verwendet werden. Warnung: Der Schwingungsemis- sionswert kann sich während der tatsächlichen Benutzung des Elekt- rowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnah- men zur Verringerung der Vibrati- onsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle An- teile des Betriebszyklus zu berück- sichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abge- schaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Ladezeiten Das Gerät ist Teil der Serie Parkside X12V TEAM und kann mit Akkus der Parkside X12V TEAM Serie betrieben werden. Akkus der Serie Parkside X12V TEAM dürfen nur mit Ladegeräten der Serie Park- side X12V TEAM geladen werden. Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAPK12A1, PAPK12A2, PAPK12B1. Wir empfehlen Ihnen, diese Akkus mit folgenden Ladegeräten zu laden: PLGK12A1, PLGK12A2. Ladezeit (min.) PAPK12A1 PAPK12A3 PAPK12A2 PAPK12B1 PAPK12B2 PAPK12B3 PAPK12D1 PLGK12A1 60 60 120 150 PLGK12A2 60 60 120 150 PLGK12B2 30 45 60 80 PDSLG12A1 60 45 60 80 Eine aktuelle Liste der Akkukompatibilität nden Sie unter: www.lidl.de/akku7 DE AT CH Produkte und Verpackungen umweltschonend entsorgen Symbole in der Betriebsanleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonenschäden durch elektri- schen Schlag Gebotszeichen mit Angaben zur Verhütung von Schäden Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät Tragen Sie Sicherheitsschuhe Tragen Sie Augen- und Gehörschutz Allgemeine Sicherheitshinweise fürElektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwende- te Begriff „Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektro- werkzeuge (ohne Netzkabel). Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen- den Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Das Gerät ist Teil der Serie Parkside X12VTEAM Achtung! Betriebsanleitung lesen! Tragen Sie Augenschutz. Tragen Sie Gehörschutz. Tragen Sie Schutzhandschuhe. Gefahr durch Schnittverletzungen. Achtung! Verletzungsgefahr durch laufende Messer Benutzen Sie die Akku-Hecken- schere nicht bei Regen oder an nassen Hecken. Entfernen Sie den Akku vor Wartungsarbeiten. Angabe des Schallleistungspegels

in dB Elektrogeräte gehören nicht in den Hausmüll. Bildzeichen auf der Verpackung: Recycling-Symbol: Wellpappe8 DE AT CH

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord- nung oder unbeleuchtete Arbeitsberei- che können zu UnfälIen führen. b) Arbeiten Sie mit dem Elektro- werkzeug nicht in expIosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi nden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benut- zung des EIektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten OberfIächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektroge- rät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdo- se zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder ver- wickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerk- zeug im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Ver- längerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elek- trowerkzeugs in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz-9 DE AT CH helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtig- te lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerk- zeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung an- schließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschal- ten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil be n- det, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Tei- len erfasst werden. g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer- den. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung

des Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten Iässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte- einsteIlungen vornehmen, Zube- hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elek- trowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese An- weisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pfl egen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beein- trächtigt ist. Lassen Sie beschä- digte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarte- ten Elektrowerkzeugen.10 DE AT CH f) Halten Sie Schneidwerkzeuge scharf und sauber. SorgfäItig ge- pfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind Ieichter zu führen. g) Verwenden Sie Elektrowerk- zeug, Zubehör, Einsatzwerkzeu- ge usw. entsprechend diesen An- weisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situa- tionen führen.

5) Verwendung und Behandlung

des Akkuwerkzeugs a) Laden Sie die Akkus nur in Lade- geräten auf, die vom Hersteller empfohlen werden. Für ein Ladege- rät, das für eine bestimmte Art von Ak- kus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte ver- ursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Ver- brennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku aus- treten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kon- takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austre- tende Akkufl üssigkeit kann zu Hautrei- zungen oder Verbrennungen führen.

a) Lassen Sie lhr Elektrowerkzeug nur von qualifi ziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Spezielle Sicherheitshinweise fürdasGerät

1) SPEZIELLE SICHERHEITSHINWEISE

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material fest- zuhalten. Entfernen Sie einge- klemmtes Schnittgut nur bei aus- geschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verlet- zungen führen.

• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewah- rung der Heckenschere stets den Messerschutz aufziehen. Sorgfälti- ger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

• Halten Sie das Elektrowerkzeug nur an den isolierten Grifffl ä- chen, da das Schneidmesser in Berührung mit verborgenen11 DE AT CH Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Ob- jekten, z. B. Drahtzäunen etc. So vermeiden Sie Geräteschäden.

• Halten Sie die Heckenschere richtig, z. B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.

• Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneid- messer an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzun- gen führen.

• Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.

SICHERHEITSHINWEISE Zu Ihrer persönlichen Sicherheit: Tragen Sie geeignete Arbeitsklei- dung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lan- ge Hose, Handschuhe, eine Schutz- brille und Gehörschutz! Tragen Sie keine lange Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

• Das Gerät ist für das Schneiden von Hecken vorgesehen. Mit dem Gerät keine Zweige, hartes Holz oder anderes schneiden. Das Gerät könnte beschädigt werden.

• Versuchen Sie nicht, einen blo- ckierten/verklemmten Sicher- heitsmesserbalken zu lösen, be- vor Sie das Gerät ausgeschaltet und den Akku herausgenommen haben. Es besteht Verletzungsgefahr.

• Halten Sie beim Arbeiten das Gerät immer mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüs- sigkeiten oder Gasen. Bei Kurzschluss besteht Brand- und Explosionsgefahr.

• Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbil- dung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von unserem Service-Center ausgeführt werden. Viele Unfälle haben ihre Ursache in schlecht gewar- teten Geräten.

3) SPEZIELLE SICHERHEITSHINWEISE

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines12 DE AT CH Akkus in ein Elektrowerkzeug, das ein- geschaltet ist, kann zu Unfällen führen.

• Verwenden Sie keine nicht wie- deraufl adbaren Batterien. Das Gerät könnte beschädigt werden.

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bau- weise und Ausführung dieses Elektrowerk- zeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsge- mäß geführt und gewartet wird. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umstän- den aktive oder passive medizini- sche Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizi- nischen Implantats zu konsultieren, bevor das Gerät bedient wird. Beachten Sie die Sicherheits- hinweise und Hinweise zum Aufl aden und der korrekten Verwendung, die in der Be- triebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X12VTeam gege- ben sind. Eine detaillierte Be- schreibung zum Ladevorgang und weitere Informationen fi nden Sie in dieser separaten Bedienungsanleitung. Bedienung Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Tragen Sie Augen- und Gehörschutz. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Si- cherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Persönliche Schutzausrüstung und ein funktionstüchtiges Ge- rät vermindern das Risiko von Verletzungen und Unfällen. Beachten Sie den Lärmschutz und örtliche Vorschriften. Ein- und Ausschalten Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eige- nen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Messerschutz entfernen:

1. Ziehen Sie den Messerschutz (10) vom

Sicherheitsmesserbalken (1) ab.13 DE AT CH Einschalten:

2. Vergewissern Sie sich, dass der Akku (9)

eingesetzt ist (separate Bedienungsanlei- tung für Akku und Ladegerät beachten).

3. Drücken Sie den Sicherheitsschalter (3)

am vorderen Handgriff (4).

4. Drücken Sie den Ein-/Ausschalter (8).

Das Gerät läuft mit höchster Geschwin- digkeit. Ausschalten:

5. Lassen Sie den Sicherheitsschalter (3)

oder Ein-/Ausschalter (8) los. Ladezustand des Akkusprüfen Die Ladezustands-Anzeige (

lisiert den Ladezustand des Akkus (

während dem Bedienen des Gerätes. 3 LEDs leuchten (rot-gelb-grün): Akku geladen 2 LEDs leuchten (rot-gelb): Akku teilweise geladen 1 LED leuchtet (rot): Akku muss geladen werden Laden Sie den Akku ( 9) auf, wenn nur noch die rote LED der Ladezustands-Anzeige leuchtet. Arbeiten mit dem Gerät Achten Sie beim Schneiden dar- auf, keine Gegenstände wie z.B. Drahtzäune oder Pfl anzenstützen zu berühren. Dies kann zu Schäden am Sicherheitsmesserbalken führen.

• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus und nehmen Sie den Akku heraus. Entfernen Sie erst dann den Gegenstand.

• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit. Schneidtechniken

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.

• Der doppelseitige Sicherheitsmesserbal- ken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegun- gen von einer Seite zur anderen.

• Bewegen Sie beim senkrechten Schnitt die Akku-Heckenschere gleichmäßig vor- wärts oder bogenförmig auf und ab.

• Bewegen Sie beim waagrechten Schnitt die Akku-Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.

• Um lange, gerade Linien zu erhalten, emp ehlt es sich Schnüre zu spannen. Schnitthecken schneiden: Es emp ehlt sich, Hecken in trapez- ähnlicher Form zu schneiden, um ein Verkahlen der unte- ren Äste zu verhin- dern. Dies ent- spricht dem natürlichen Pfl anzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe redu- ziert, so bildet sich eine dichte Verzwei- gung und ein guter Sichtschutz aus.

• Schneiden Sie zuerst die Seiten einer He- cke. Bewegen Sie dazu die Akku-Hecken- schere mit der Wachstumsrichtung von un- ten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.

• Schneiden Sie dann die Oberkante je14 DE AT CH nach Geschmack gerade, dachförmig oder rund.

• Trimmen Sie schon junge Pfl anzen auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt bleiben, bis die He- cke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt. Frei wachsende Hecken pfl egen: Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regel- mäßig gepfl egt werden, damit die Hecke nicht zu hoch wird. Reinigung/Wartung Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrie- ben sind, von unserem Service- Center durchführen. Verwenden Sie nur Originalteile. Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät. Tragen Sie beim Hantieren mit dem Sicherheitsmesserbalken Handschu- he. So vermeiden Sie Schnittverlet- zungen. Führen Sie folgende Reinigungs- und War- tungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet. Reinigung Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt wer- den. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Lüftungsschlitze (

Motorgehäuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

• Halten Sie das Messer stets sauber. Nach jeder Benutzung des Gerätes müssen Sie - das Messer reinigen (mit öligem Lappen); - den Sicherheitsmesser- balken einölen mit Öl- kännchen oder Spray. Wartung

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Sicherheitsmesserbalken ( 1).

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen (siehe ) auf Beschädigungen und korrekten Sitz. Tau- schen Sie diese gegebenenfalls aus.

• Leichte Scharten an den Schneidzähnen können Sie selbst glätten. Ziehen Sie dazu die Schnei den mit einem Ölstein ab. Nur scharfe Schneidzähne bringen eine gute Schnittleistung.

• Stumpfe, verbogene oder beschädigte Sicherheitsmesserbalken müssen ausge- wechselt werden. Lassen Sie Arbeiten, die nicht in die- ser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.15 DE AT CH Lagerung

• Bewahren Sie das Gerät im mitgelieferten Messerschutz ( 10) trocken und außerhalb der Reichweite von Kindern auf. Wandhalterung Sie können das Gerät an der Aufhänge- vorrichtung (11) senkrecht aufhängen. Hängen Sie das Gerät nur mit aufgescho- benem Messerschutz auf. Beachten Sie beim Aufhän- gen, dass Öl vom Sicher- heitsmesserbalken tropfen kann.

1. Bringen Sie eine Schraube mit Hilfe

von einem Dübel an der Wunschpositi- on einer Wand an. Der Schraubenkopf kann einen Durchmesser von 8 - 10 mm haben. 2 Lassen Sie den Schraubenkopf mit ca. 10 mm Abstand zur Wand hervorste- hen. 3 Setzen Sie das Gerät mit der runden Öffnung der Aufhängevorrichtung (11) an die Schraube an. Hängen Sie es so an der Aufhängevorrichtung auf. Achten Sie beim Bohren darauf, keine Versorgungs- leitungen zu beschädigen. Verwenden Sie geeignete Suchgeräte, um diese auf- zuspüren oder nehmen Sie einen Installationsplan zu Hilfe. Kontakt mit Elektrolei- tungen kann zu elektrischem Schlag und Feuer, Kontakt ei- ner Gasleitung zur Explosion führen. Beschädigung einer Was- serleitung kann zu Sachbe- schädigung und elek trischem Schlag führen. Entsorgung/ Umweltschutz Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Ver- packung einer umweltgerechten Wieder- verwertung zu. Elektrische Geräte gehören nicht in den Hausmüll.

• Die Entsorgung Ihrer defekten, einge- sendeten Geräte führen wir kostenlos durch.

• Führen Sie Schnittgut der Kompostie- rung zu und werfen Sie dieses nicht in die Mülltonne.16 DE AT CH Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (sieheSeite 19). Position Betriebsanleitung Position Explosionszeichnung Bezeichnung Bestell-Nr.

37, 43 Handschutz 91105338

42 Messerschutz 9110533717 DE AT CH Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Akku (9) entladen Akku laden (separate Bedienungsanlei- tung für Akku und Ladegerät beachten) Akku (9) nicht eingesetzt Akku einsetzen (separate Bedienungsan- leitung für Akku und Ladegerät beachten) Sicherheitsschalter (3) nicht richtig betätigt Einschalten (siehe „Bedienung“) Ein-/Ausschalter (8) defekt Reparatur durch Service-Center Gerät arbei- tet mit Unter- brechungen Interner Wackelkontakt Reparatur durch Service-Center Ein-/Ausschalter (8) defekt Sicherheits- messerbalken wird heiß Sicherheitsmesserbalken (1) stumpf Sicherheitsmesserbalken schleifen oder austauschen lassen (Service-Center) Sicherheitsmesserbalken (1) hat Scharten Sicherheitsmesserbalken überprüfen oder austauschen lassen (Service-Center) Zu viel Reibung wegen feh- lender Schmierung Sicherheitsmesserbalken (1) ölen Schlechtes Schneid- ergebnis Zu viel Reibung wegen feh- lender Schmierung Sicherheitsmesserbalken (1) ölen Verschmutzter Sicherheitsmes- serbalken (1) Sicherheitsmesserbalken reinigen Sicherheitsmesserbalken (1) stumpf Sicherheitsmesserbalken schleifen oder austauschen lassen (Service-Center) Schlechte Schneidtechnik Siehe „Arbeiten mit dem Gerät“18 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Messer, Getrieberad) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service- Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identi kationsnummer (IAN385639_2107) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.19 DE AT CH

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden. Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschickte Geräte. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch. Service-Center

Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 385639_2107 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim www.grizzlytools.deGB MT

2) ELEKTRISCHE VEILIGHEID

EN IEC 63000:2018 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel: Garantiert: 90 dB(A); Gemessen: 86,6 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank (Dokumentationsbevollmächtigter) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
