Bild v.65 - Fernseher LOEWE - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Bild v.65 LOEWE

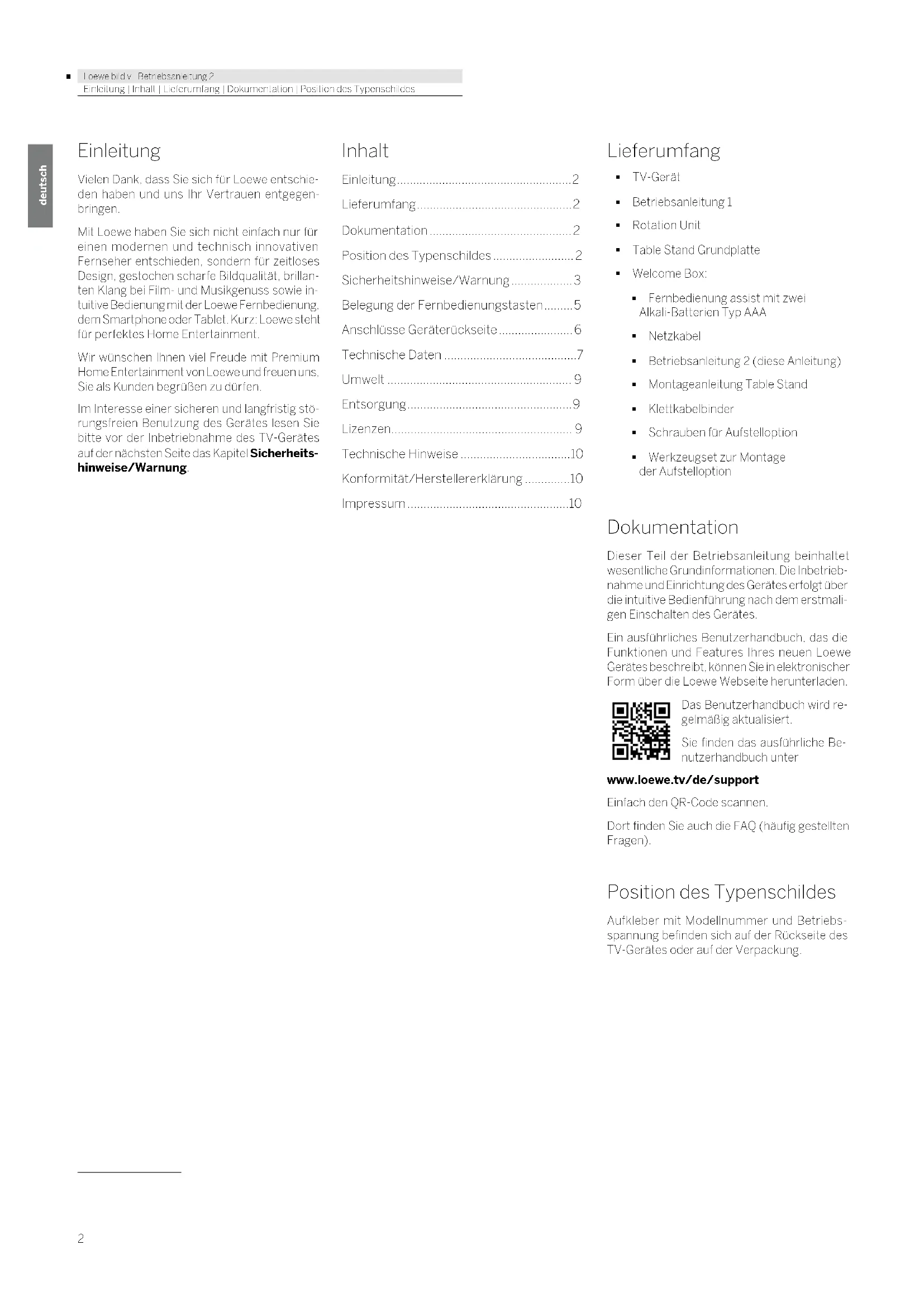

• Loewe bild v | Betriebsanleitung 2 Einleitung | Inhalt | Lieferumfang | Dokumentation | Position des Typenschildes Einleitung Vielen Dank, dass Sie sich für Loewe entschie- den haben und uns Ihr Vertrauen entgegen- bringen. Mit Loewe haben Sie sich nicht einfach nur für einen modernen und technisch innovativen Fernseher entschieden, sondern für zeitloses Design, gestochen scharfe Bildqualität, brillan- ten Klang bei Film- und Musikgenuss sowie in- tuitive Bedienung mit der Loewe Fernbedienung, dem Smartphone oder Tablet. Kurz: Loewe steht für perfektes Home Entertainment. Wir wünschen Ihnen viel Freude mit Premium Home Entertainment von Loewe und freuen uns, Sie als Kunden begrüßen zu dürfen. Im Interesse einer sicheren und langfristig stö- rungsfreien Benutzung des Gerätes lesen Sie bitte vor der Inbetriebnahme des TV-Gerätes auf der nächsten Seite das Kapitel Sicherheits- hinweise/Warnung. Inhalt Einleitung p. 2
• Lieferumfang p. 2
• Dokumentation p. 2
• Position des Typenschildes p. 2
• Sicherheitshinweise/Warnung p. 3
• Belegung der Fernbedienungstasten p. 5
• Anschlüsse Geräterückseite p. 6
• Technische Daten p. 7
• Umwelt p. 9
• Entsorgung p. 9
• Lizenzen p. 9
• Technische Hinweise p. 10
• Konformität/Herstellererklärung p. 10
• Impressum Lieferumfang TV-Gerät Betriebsanleitung 1 Rotation Unit Table Stand Grundplatte Welcome Box: Fernbedienung assist mit zwei Alkali-Batterien Typ AAA Netzkabel Betriebsanleitung 2 (diese Anleitung) Montageanleitung Table Stand Klettkabelbinder Schrauben für Aufstelloption Werkzeugset zur Montage der Aufstelloption Dokumentation Dieser Teil der Betriebsanleitung beinhaltet wesentliche Grundinformationen. Die Inbetrieb- nahme und Einrichtung des Gerätes erfolgt über die intuitive Bedienführung nach dem erstmali- gen Einschalten des Gerätes. Ein ausführliches Benutzerhandbuch, das die Funktionen und Features Ihres neuen Loewe Gerätes beschreibt, können Sie in elektronischer Form über die Loewe Webseite herunterladen. Das Benutzerhandbuch wird re- gelmäßig aktualisiert. Sie finden das ausführliche Be- nutzerhandbuch unter www.loewe.tv/de/support Einfach den QR-Code scannen. Dort finden Sie auch die FAQ (häufig gestellten Fragen). Position des Typenschildes Aufkleber mit Modellnummer und Betriebs- spannung befinden sich auf der Rückseite des TV-Gerätes oder auf der Verpackung. Loewe bild v | Betriebsanleitung 2 deutsch p. 10

deutsch Sicherheitshinweise/ Warnung Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie bitte die nachfolgenden Si- cherheitshinweise. Legende Dieses Symbol weist auf Risiken durch hohe elektrische Spannungen hin. Dieses Symbol macht den Benutzer auf sonstige, näher spezifizierte Risiken aufmerksam. Dieses Symbol weist auf Gefahren durch Brandbildung hin. Dieses Symbol weist auf Gefahren durch scharfe Kanten hin. Geräterückwand nicht entfernen Warnung: Beim Öffnen oder Entfernen der Ge- räterückwand besteht die Gefahr eines Strom- schlages und damit das Risiko schwerer Ver- letzungen durch hohe elektrische Spannungen.

WARNUNGSTROMSCHLAGGEFAHR –NICHT ÖFFNEN

Öffnen Sie keinesfalls selbstständig die Geräte- rückwand. Überlassen Sie Reparatur- und Ser- vice-Arbeiten an Ihrem TV-Gerät ausschließlich autorisierten Fernsehtechnikern. Wenden Sie sich an Ihren Fachhändler oder unseren Kundendienst. Bestimmungsgemäßer Gebrauch und Um- gebungsbedingungen Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Das TV-Gerät ist für trockene Räume (Wohn- u. Büroräume) konzipiert. Es darf nicht in Räumen mit hoher Luft- feuchtigkeit (z.B. Bad, Sauna) oder im Freien betrieben werden. Achten Sie bei der Benutzung des Ge- rätes darauf, dass es vor Feuchtigkeit (Tropf- und Spritzwasser oder Betau- ung) geschützt ist. Hohe Feuchtigkeit und Staubkonzentra- tionen führen zu Kriechströmen im Ge- rät. Dies kann zu Verletzungsgefahr und Geräteschäden durch Spannungen oder einem Brand führen. Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, las- sen Sie es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stun- de ausgeschaltet stehen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände über das Gerät. Schützen Sie das Gerät generell vor Tropf- und Spritzwasser. Kerzen und ande- re offene Flammen müssen zu jeder Zeit vom Gerät fern- gehalten werden, um das Ausbreiten von Feuer zu ver- hindern. Die verbauten Gerätematerialien ent

sprechen den gesetzlichen Bestimmun- gen. Eine Migration von Stoffen ist aber nicht auszuschließen. Bitte vermeiden Sie daher den dauerhaften direkten Kontakt mit Lebensmitteln. Umgebungstemperatur: 5° C – 35° C Relative Luftfeuchte (nicht kondensie

rend): 20 – 80% Luftdruck: 800 – 1114 hPa (0 – 2000 m über NN) Transportieren Unsachgemäße Handhabung beim Transport kann zu Schäden am Display und Verletzungsrisiken führen. Der Bildschirm besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung zerbrechen. Mindestens zwei Personen werden be- nötigt, um das Gerät zu transportieren. Transportieren Sie das Gerät nur in senk- rechter Stellung. Es darf während des Transportes kein Druck auf das Glas bzw. den Kunststoff ausgeübt werden. Die korrekte Handhabung beim Auspa- cken des Gerätes aus der Verpackung ist in Betriebsanleitung 1 dargestellt. Um eine Beschädigung der mecha- nischen Struktur des TV Gerätes und des Floorstands zu vermeiden, lösen Sie zum Transport das Gerät vom Fuß und bewegen beide Teile getrennt von- einander. Bei der Aufstellung am neuen Ort sind mindestens 2 Personen für der erneuten Zusammenbau nötig. Netzkabel/Stromversorgung Stecken Sie das Stromkabel sofort ab, wenn Sie etwas Ungewöhnliches be- merken oder das Gerät wiederholte Fehlfunktionen aufweist. Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromver- sorgungsnetz mit der auf dem Typen- schild angegebenen Spannung und Frequenz mittels beigefügtem Netzkabel angeschlossen werden. Der Netzstecker des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzste- cker könnten beschädigt werden und beim Wiedereinstecken einen Kurz- schluss verursachen. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar. Verwenden Sie keinesfalls ein beschädigtes Netzkabel. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt werden. Wenn Sie zum Anschluss des TV-Gerätes eine ortsveränderliche Mehrfachsteck- dose verwenden, dürfen nicht mehrere Mehrfachsteckdosen hintereinander ge- steckt (kaskadiert) werden. Luftzirkulation und hohe Temperaturen Wie jedes elektronische Gerät, benötigt Ihr TV-Gerät Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Bränden kommen. Die Lüftungsschlitze an der Geräte-rück- wand müssen daher stets frei bleiben. Das Gerät bitte nicht abdecken. Wandmontage: Lassen Sie seit- lich, oben und unten mindes- tens je 10 cm freien Raum um das Gerät. Tisch-/Stand- fuß: Lassen Sie seitlich und oben mindes- tens je 10 cm freien Raum um das Gerät. Fremdkörper Fremdkörper im Geräteinneren können zu Kurzschlüssen und Bränden führen. Verletzungs- und Beschädigungsgefahr besteht. Vermeiden Sie daher, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches durch die Lüf- tungsschlitze der Rückwand ins Geräte- innere gelangen. Sollte doch einmal etwas ins Gerätein- nere gelangen, sofort den Netzstecker des Gerätes abziehen und zur Überprü- fung den Kundendienst verständigen. Aufstellung Ein Fernsehgerät kann umfallen und ernsthafte Verletzungen oder den Tod verursachen. Viele Verletzungen, be- sonders bei Kindern, können durch ein- Sicherheitshinweise/Warnungdeutsch

Loewe bild v | Betriebsanleitung 2 fache Vorsichtsmaßnahmen vermieden werden, wie: – IMMER vom Hersteller des Fernseh- gerätes empfohlenen Racks, Ständer oder Befestigungsverfahren verwenden; – IMMER nur Möbel mit sicherer Stell- fläche für das Fernsehgerät verwenden; – IMMER sicherstellen, dass das Fern- sehgerät nicht über die Kante der Stell- fläche ragt; – Kinder IMMER über die Gefahren des Kletterns auf Möbel, um das Fernseh- gerät oder dessen Bedienelemente zu erreichen, aufklären; – IMMER die am Fernsehgerät ange- schlossenen Anschlussleitungen und Kabel so verlegen, dass sie nicht gelöst, gezogen oder gegriffen werden können; – NIEMALS das Fernsehgerät an einem instabilen Ort aufstellen; – NIEMALS das Fernsehgerät auf hohe Möbel stellen (z. B. Küchenschrank oder Bücherschrank), ohne sowohl das Möbel als auch das Fernsehgerät an einer ge- eigneten Stütze zu verankern; – NIEMALS das Fernsehgerät auf Tex- tilien oder andere Werkstoffe zwischen Fernsehgerät und Möbel stellen; – NIEMALS Gegenstände, wie Spielzeug und Fernbedienungen, auf die Oberseite des Fernsehgeräts oder das Möbel, auf denen der Fernseher steht, stellen, die Kinder zum Klettern verleiten können. Ist es vorgesehen, das vorhandene Fern- sehgerät umzustellen, sollen für dieses die gleichen Sicherheitsbetrachtungen gelten. Beachten Sie die Hinweise bzgl. der Montage bei den verschiedenen Auf- stelllösungen! Eine entsprechende Dokumentation ist jedem Loewe Produkt beigelegt. Die übliche Gebrauchslage des TV-Ge- rätes ist zu beachten. Das TV-Gerät darf nur horizontal aufrecht betrieben werden

Die Neigung darf bei Wandmontage ma- ximal 10 Grad betragen

Das TV-Gerät darf keinesfalls im Hoch- format

oder kopfüber an der Decke hängend

betrieben werden. Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzlichen Erwärmung durch Heizkörper ausgesetzt ist! Bei Aufstelloptionen von Fremdher- stellern mit Motorantrieb ist darauf zu achten, dass die Verstellung des TV-Gerätes nicht manuell erfolgt. Von der Verwendung von Aufstelloptionen anderer Hersteller mit Verriegelungen in bestimmten Positionen wird generell abgeraten. Bei der Verwendung von Zubehör von Fremdherstellern ist auf leichtgängige Verstellung des TV-Gerätes auf der je- weiligen Aufstelloption zu achten. Bei der Ver- stellung des TV-Gerätes ist unbedingt darauf zu ach- ten, dass der Druck, der auf den Geräterahmen aus- geübt wird, nicht zu groß wird. Gerade bei großformatigen Displays besteht die Gefahr das Display zu beschädigen. Die Montage eines TV-Gerätes an einem Halter nach dem VESA-Standard erfor- dert zwingend die Verwendung der Vesa-Adapterbolzen. Andernfalls kann es zu Beschädigungen am TV-Gerät kommen. Die Vesa-Adapterbolzen sind mit einem Drehmoment von ca. 4 Nm am TV-Gerät zu befestigen. Sie können diese über Ihren Fachhändler von Loewe beziehen (weitere Hinweise finden Sie im Online Benutzerhandbuch). Achten Sie darauf, dass nach dem Aus- packen und Aufstellen des TV-Gerätes das Verpackungsmaterial nicht unacht- sam in Kinderhände gelangt. Beachten Sie auch die Entsorgungshinweise für Verpackung und Karton (siehe Kapitel Umwelt/Entsorgung/Lizenzen). Beaufsichtigung Lassen Sie Kinder nicht unbeaufsichtigt am TV-Gerät hantieren und nicht im un- mittelbaren Umfeld des TV-Gerätes spielen! Das Gerät könnte umgestoßen, verscho- ben oder von der Standfläche herunter- gezogen werden und Personen verlet- zen. Lassen Sie das eingeschaltete TV- Gerät nicht unbeaufsichtigt laufen! Lautstärke Laute Musik kann zu Gehörschäden führen. Vermeiden Sie extreme Laut- stärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer be- nutzen! Gewitter Bei Gewitter ziehen Sie den Netzstecker und alle angeschlossenen Antennenlei- tungen am TV-Gerät ab! Haben Sie am LAN-Anschluss ein Netz- werkkabel angeschlossen, ziehen Sie dies ebenfalls ab! Überspannungen durch Blitzeinschlag können das Gerät sowohl über die An- tennenanlage als auch über das Strom- netz beschädigen. Auch bei längerer Abwesenheit sollte der Netzstecker und alle angeschlossenen Antennenleitungen am TV-Gerät abge- zogen werden. Reinigung und Pflege/Chemikalien Schalten Sie vor dem Reinigen das TV- Gerät mit dem Netzschalter aus. Beschädigungen durch Chemikalien können zu Gefahr durch Spannungen und Brandbildung führen. Setzen Sie das Gerät oder Zubehörteile grundsätzlich daher nie aggressiven (z.B. ätzenden) Chemikalien wie Laugen oder Säuren aus. Reinigen Sie das TV-Gerät, die Front- scheibe und die Fernbedienung nur mit einem feuchten, weichen, sauberen und farbneutralen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel. Die Lautsprecherblende Ihres TV-Gerä- tes ist textilbespannt. Saugen Sie die Fläche regelmäßig mit einem weichen Bürstenaufsatz ab. Bei Verschmutzungen oder Flecken: Feuchten Sie ein weiches, farbneutrales Tuch mit Waschmittellauge oder han- delsüblichem Fleckenwasser an und reiben Sie den Fleck sanft aus. Sie kön- nen den Fleck auch direkt mit handels- üblichem Trocken-Fleckenspray behan- deln (Pulver absaugen). Befeuchten Sie den Bespannstoff nicht direkt mit Waschmittellauge oder Fle- ckenwasser (Gefahr der Kranzbildung). Verwenden Sie keine Lösemittel zur Reinigung des Stoffes. Beachten Sie bei der Benutzung von Fleckenentfernungsmitteln die Ge- brauchsanweisung des Herstellers. Bei der Reinigung von Lautsprecher- blenden mit Nikotinbeaufschlagung besteht ein erhöhtes Risiko von Kranz- bildung. ±10°

Sicherheitshinweise/Warnung Loewe bild v | Betriebsanleitung 2 deutsch

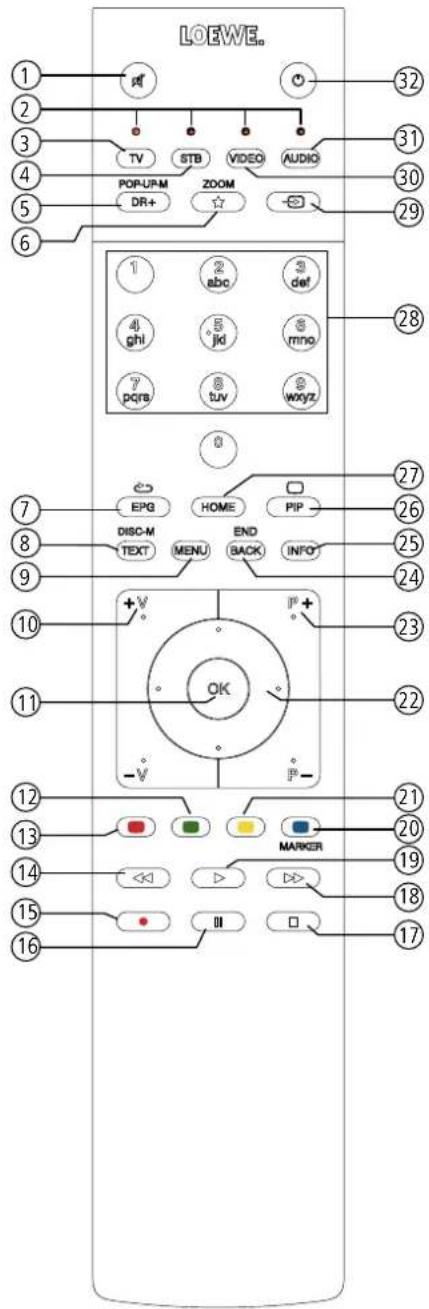

deutsch Belegung der Fernbedienungstasten Je nach gewählter Betriebsart (TV/Video/Audio/Foto/Apps) und Funktion (z.B. EPG, PIP, Teletext, HbbTV usw.) kann die Tastenbelegung von der hier beschriebenen Belegung abweichen (siehe entsprechendes Kapitel des Online Benutzerhandbuches).

LED-Anzeige für aktuell bedientes Gerät.

Fernbedienung auf SetTop-Box umstellen

(Voreinstellung: Apple TV).

Kurz: DR+ Archiv aufrufen. Lang: Timer aufrufen.

Kurz: Aktives Objekt zu den Home-Favoriten hinzufügen. Lang: App Galerie oder Mimi Defined

EPG (Elektronische Programmzeitung) ein-/ausschalten.

Kurz: Menüoptionen zur aktiven Betriebsart aufrufen. Lang: System-Einstellungen aufrufen.

V+/V– Lautstärke erhöhen/verringern.

Kurz: Senderliste aufrufen. Lang: Erweiterte Senderliste aufrufen. Im Menü: Bestätigen/aufrufen.

Farbtaste grün: Bildschirm ein/aus im Audio/Radiomodus.

Farbtaste rot: Bevorzugten Mehrwertdienst, falls verfügbar, starten

Kurz: Rückwärts springen. Lang: Rückwärts spulen.

Kurz: Direktaufnahme (mit Festlegung der Aufnahmedauer). Lang: Sofortaufnahme (One Touch Recording).

Pause/Zeitversetztes Fernsehen starten/pausieren.

Stop/Zeitversatz beenden (zurück zum Live-Bild).

Kurz: Vorwärts springen. Lang: Vorwärts spulen.

Wiedergabe/Zeitversetztes Fernsehen starten/fortsetzen.

Farbtaste blau: Sender-Menüoptionen aufrufen. (Auswahl von Sprache/Ton, Untertiteln oder Kanal/Videospur).

Kurz: Farbtaste gelb: Verlauf aufrufen. Lang: Farbtaste gelb: letzten Sender aufrufen.

Navigation auf der Bedienoberfläche, Objekte auswählen. Im Menü/in Listen: auswählen/einstellen.

P+/P– nächster/vorheriger Sender.

Kurz: Schritt/Ebene zurück. Lang: Alle Einblendungen schließen.

Kurz, während einer Bildschirmeinblendung: Info-Anzeige. Inhaltsbezogener Info-Text, der Ihnen bei Fragen zu Ihrem TV-Gerät weiterhilft. Kurz, ohne Bildschirmeinblendung: Statusanzeige aufrufen. Bei geöffneter Statusanzeige und wiederholtem Drücken Detailinfo zur Sendung aufrufen. Lang: Tastenerklärungen einblenden.

PIP (Bild im Bild) ein-/ausschalten.

Ansicht Home aufrufen.

Sender mit Zifferntasten direkt wählen. Im Menü: Ziffern oder Buchstaben eingeben.

Fernbedienung für Video-Gerät umstellen

(Voreinstellung: BluTech Vision 3D).

Radiomodus aufrufen (Standardbelegung)

Gerät einschalten (Netzschalter muss eingeschaltet sein) bzw. in Standby schalten. Kurzer Druck bei eingeschaltetem TV-Gerät: TV-Gerät und alle an den HDMI-Schnittstellen ange- schlossenen CEC-fähigen Geräte in Standby schalten (System-Standby).

Belegung der Fernbedienungstasten

Die Belegung dieser Tasten kann verändert werden. Die Beschreibung bezieht sich auf die Standardeinstellung. Die werkseitige Vorbelegung der Gerätetasten kann je nach Firmwarestand der Fernbedienung variieren.

Abhängig von den Einstellungen HbbTV-Modus ein/aus, Startverhalten von HbbTV-Sender (Systemeinstellungen

Bedienung weitere... HbbTV). Standardbelegung für den langen Tastendruck: Mimi-Defined ein/aus (wenn Mimi-Defined auf dem TV-Gerät aktiviert), ansonsten App Galerie aufrufen.6 deutsch Loewe bild v | Betriebsanleitung 2 Position und Funktion der Anschlüsse

Aufnahme für Kensington-Schloss

AC IN - Netzanschluss Netzbuchse – 220-240 V ~ 50 / 60 Hz

LAN - Netzwerkanschluss RJ-45 – Ethernet / Fast Ethernet

MOTOR UNIT - Anschluss für einen motorischen Drehfuß

AUDIO OUT/TOSLINK - Tonausgang (analog bzw. digital)

HEADPHONE - Kopfhöreranschluss Klinke 3,5 mm – Kopfhörer 32–200 Ohm

RS-232C - Serielle Schnittstelle

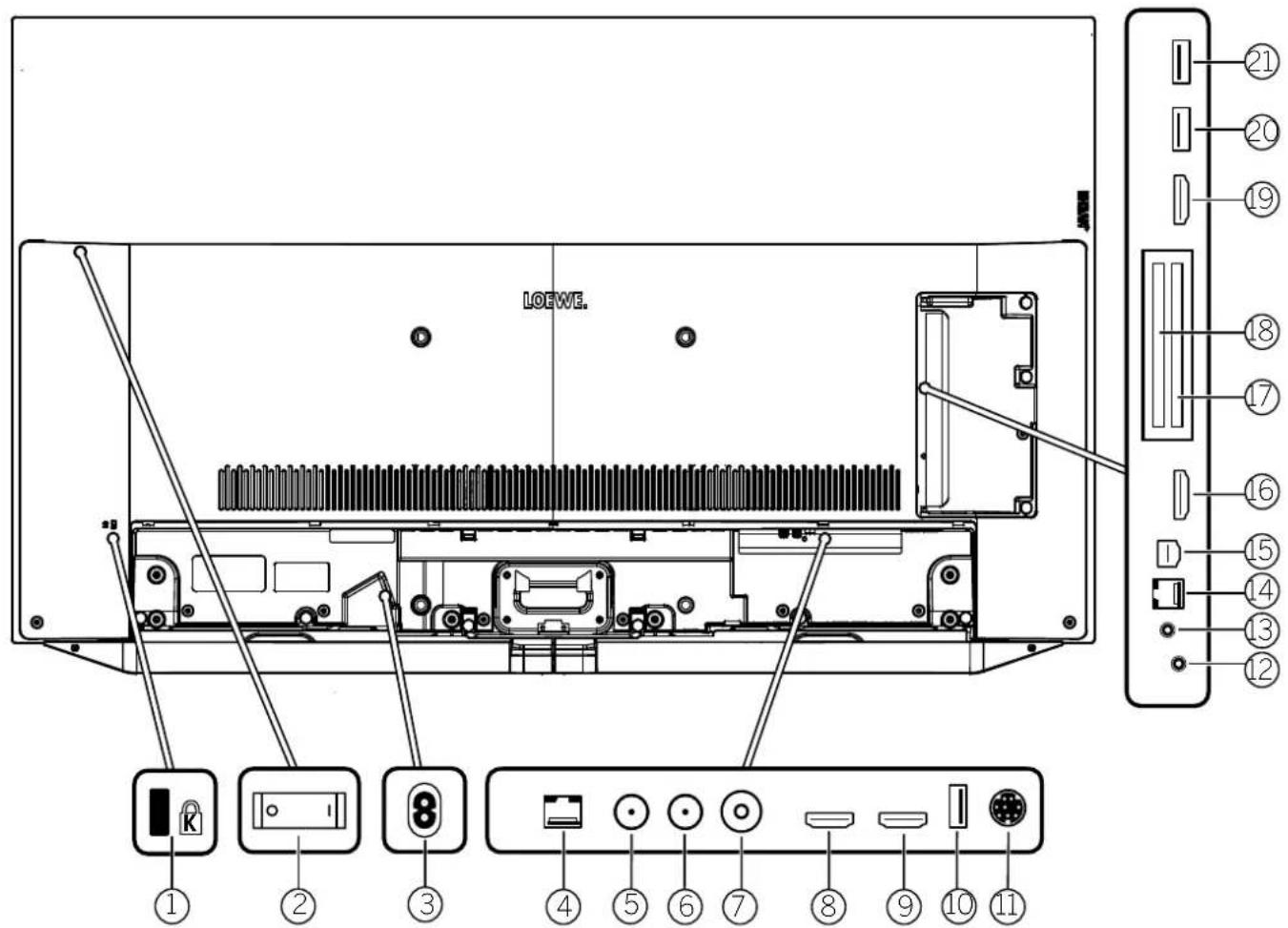

Position und Funktion der Anschlüsse

Vor dem Anschluss eines externen Gerätes beachten Sie bitte, dass die einzelnen HDMI-Anschlüsse verschiedene Signale verarbeiten können, siehe Online Benutzerhandbuch, Kapitel Technische Daten, Abschnitt bild (geräteübergreifend) – Signale über HDMI/AV (PC IN).

Adapter als Zubehör bei Ihrem Fachhändler erhältlich. Das analoge bzw. digitale Ausgangssignal am Anschluss AUDIO OUT ist nicht gleichzeitig nutzbar.

Der max. Strom von 2A ist nur verfügbar, wenn eine USB-Buchse verwendet wird. Werden beide USB-Buchsen verwendet, teilt sich der max. verwendbare Strom auf.7 deutsch

Loewe bild v | Betriebsanleitung 2 Technische Daten Technische Daten

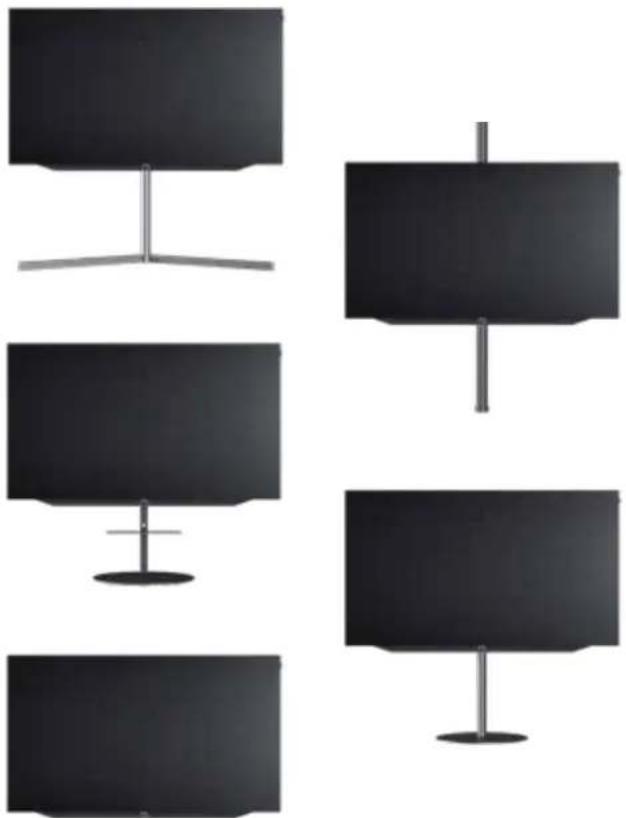

Tischlösung, drehbar Lieferumfang beinhaltet u.a. bild v, klang bar v und table stand v bild v.65: B* 145,7 / H 91,3 / TP 6,8 / TG 29,0 bild v.55: B* 123,6 / H 78,8 / TP 6,8 / TG 27,0 bild v.48: B* 107,7 / H 67,8 / TP 6,3 / TG 19,0 manuell drehbar (+ / - 20°), verdeckte Kabelführung Bilddiagonale (in cm) / Bilddiagonale (in inch): 164/65 , 139/55 , 121/48 Auösung (in Pixel): Ultra HD (3840 x 2160) EU Energieezienzklasse SDR/HDR: G/G Leistungsaufnahme im On-Mode max. in Watt: 420 / 325 / 220 Leistungsaufnahme im Standby-Betrieb / Netzwerkstandby-Betrieb: 0,4 / 1,2 Energieverbrauch SDR kWh/1000h: 135, 111, 76 Modell Artikelnr. EAN Code Basaltgrau65 dr+ 60410D50 401188017101455 dr+ 60411D50 401188017103855 HD+ 60411D21 401188017389655 60411D11 401188017390248 dr+ 60412D52 401188017425148 60412D12 4011880174244 Alusilberoor stand motor v 60804B00 4011880173094 Basaltgrauadapter bild v stand s 60806D00 4011880171816oor2ceiling stand 60802D00 4011880171076oor stand universal 73190D00 4011880170215oor stand ex 60800D00 4011880171212 Chromoor stand c 60803Q00 4011880171250 Schwarz wall mount slim 432 60808W00 4011880172417 wall mount universal 60809W00 4011880172806 Angaben in cm: B = Breite, H = Höhe, TP = Tiefe Produkt, TG = Tiefe Gesamt, FP = Abmessung Fußplatte. Technische Änderungen und Irrtümer vorbehalten.

• Im Bereich des seitlich angebrachten Loewe-Clips kann sich die Breite des TV-Gerätes je nach Gerätetyp um bis zu 1 cm erhöhen. Aufstelllösungen Weitere Optionen möglich. Ihr Fachhandelspartner berät Sie gerne. Standlösung, motorisch drehbar oor stand motor v + adapter bild v stand s bild v.65: B* x H x TP x TG/FP = 145,7 x 136,8 x 6,8 x 68,0 bild v.55: B* x H x TP x TG/FP = 129,0 x 124,5 x 6,8 x 68,0 motorisch drehbar (+ / - 45°), verdeckte Kabelführung, Hinweis: Loewe adapter bild v stand s notwendig! Standlösungen, drehbar oor2ceiling stand bild v.65: B* x H x TP x TG/FP = 145,7 x 220-290 x 6,8 x 17,1 bild v.55: B* x H x TP x TG/FP = 123,6 x 220-290 x 6,8 x 17,1 bild v.48: B* x H x TP x TG/FP = 107,7 x 220-290 x 6,3 x 16,6 manuell drehbar (+/- 110°), höhenverstellbar (220-290 cm), versteckte Kabelführung, wall mount slim 432 benötigt oor stand ex bild v.65: B* x H x TP x TG/FP = 145,7 x 128,6 x 6,8 x 54,0 bild v.55: B* x H x TP x TG/FP = 123,6 x 116,1 x 6,8 x 54,0 bild v.48: B* x H x TP x TG/FP = 107,7 x 106,8 x 6,3 x 54,0 manuell drehbar (+/-45°), verdeckte Kabelführung, mit oder ohne Träger für Zubehörablage oder Soundbar oor stand universal bild v.65: B* x H x TP x TG/FP = 145,7 x 133,0 x 6,8 x 48,5 bild v.55: B* x H x TP x TG/FP = 123,6 x 120,5 x 6,8 x 48,5 bild v.48: B* x H x TP x TG/FP = 107,7 x 111,2 x 6,3 x 48,5 manuell drehbar (+ / - 40°), versteckte Kabelführung oor stand c bild v.48: B* x H x TP x TG/FP = 107,7 x 111,2 x 6,3 x 48,5 manuell drehbar (+/-45°), versteckte Kabelführung Wandlösungen wall mount slim 432 bild v.65: B* x H x TP x TG/FP = 145,7 x 86,0 x 6,8 x 8,2 bild v.55: B* x H x TP x TG/FP = 123,6 x 73,6 x 6,8 x 8,2 bild v.48: B* x H x TP x TG/FP = 107,7 x 65,3 x 6,3 x 7,5 ache Montage wall mount universal bild v.65: B* x H x TP x TG/FP = 145,7 x 86,0 x 6,8 x 9,9 bild v.55: B* x H x TP x TG/FP = 123,6 x 73,6 x 6,8 x 9,9 bild v.48: B* x H x TP x TG/FP = 107,7 x 65,3 x 6,3 x 9,2 neigbare Montage8 deutsch

Ton Leistung in Watt (Sinus / Musik) / Treiber (aktiv + passiv) Akustisches Lautsprecherkonzept Magic moment / nach vorne abstrahlend / nach unten abstrahlend Dolby: Audio / Digital / Digital Plus / Atmos / DTS: HD Automatische Lautstärkeanpassung (AVC) / Mimi Defined™ Getrennte Bass- und Höhenregelung / Loudness Audio-Out Einstellung: variabel / fix / Subwoofer 2 x 20 / 2 x 40 / 6 Lautsprecherbox, Bassreflex h /i/ h i/i/i/ h / h i/i i/i i/i/i 2 x 20 / 2 x 40 / 6 Lautsprecherbox, Bassreflex h /i/ h i/i/i/ h / h i/i i/i i/i/i 2 x 20 / 2 x 40 / 6 Lautsprecherbox, Bassreflex h /i/ h i/i/i/ h / h i/i i/i i/i/i 2 x 20 / 2 x 40 / 6 Lautsprecherbox, Bassreflex h /i/ h i/i/i/ h / h i/i i/i i/i/i Bedienung Loewe os / Home Screen (inkl. Favoriten) Loewe app / Vivid app / my Loewe app (alle: Android + iOS) Sprachsteuerung mit Alexa skills / Vidaa voice Elektronischer Programmführer / EPG-Stichwortsuche Mediatext (HbbTV) / Videotext / Seitenspeicher Menü-Sprachen / Inhaltsbezogene Hilfe Kindersicherung / Abschaltautomatik / Timer Instant Channel Zapping / Schnellstart-Modus Anzahl der Stationen in Senderlisten inkl. AV und Radio PIP (AV)

HDCP 2.2 / HDMI-CEC / ARC / eARC USB / Bluetooth / Screen Mirroring (Miracast) LAN Netzwerkanschluss / WLAN (Wi-Fi) integriert Common Interface / CI Plus (CI+) 1.4 ECP zertifiziert

Energie EPREL Registrierungs-Nummer Netzschalter / Netzspannung Umgebungslicht Anpassung WoLAN / WoWLAN / Fast Power-On (mit erhöhtem Verbrauch)

• = vorhanden/installiert - = nicht vorhanden/möglich

Der Empfang von DVB-T2 HD ist in ausgewählten Ländern möglich. DE - EN - FR - IT - ES - NL - CZ - GR - PL - HU - FI - SK - TR - SE - DK - PT - RU - NO AV-PIP nur in Kombination mit DVB-T/C/S möglich. Über Heimnetzwerk und USB. Mit Suchfunktion. Funktionen u.a.: enhanced ARC, ALLM, VRR 48-60Hz, 4K@60Hz, 18 Gb/s CI Plus (CI+) ist rückwärtskompatibel zu CI. Funktion ist abhängig von Modulverfügbarkeit des Anbieters. Nur in Verbindung mit separat zu beziehendem Adapter und ausgewählten Geräten (RC5, 36 kHz). All product and company names are trademarks™ or registered® trademarks of their respective holders. Use of them does not imply any aliation with or endorsement by them. Technische Änderungen, Liefermöglichkeiten, Irrtümer sowie Preisänderungen vorbehalten. Darüber hinausgehende Dienstleistungsangebote werden individuell angeboten und berechnet.9 deutsch

Loewe bild v | Betriebsanleitung 2 Technische Daten

• = vorhanden/installiert - = nicht vorhanden/möglich

Der Empfang von DVB-T2 HD ist in ausgewählten Ländern möglich. DE - EN - FR - IT - ES - NL - CZ - GR - PL - HU - FI - SK - TR - SE - DK - PT - RU - NO AV-PIP nur in Kombination mit DVB-T/C/S möglich. Über Heimnetzwerk und USB. Mit Suchfunktion. Funktionen u.a.: enhanced ARC, ALLM, VRR 48-60Hz, 4K@60Hz, 18 Gb/s CI Plus (CI+) ist rückwärtskompatibel zu CI. Funktion ist abhängig von Modulverfügbarkeit des Anbieters. Nur in Verbindung mit separat zu beziehendem Adapter und ausgewählten Geräten (RC5, 36 kHz). All product and company names are trademarks™ or registered® trademarks of their respective holders. Use of them does not imply any aliation with or endorsement by them. Technische Änderungen, Liefermöglichkeiten, Irrtümer sowie Preisänderungen vorbehalten. Darüber hinausgehende Dienstleistungsangebote werden individuell angeboten und berechnet. Loewe bild v 48 dr+ 48 Bild Bildschirmauflösung (in Pixel) Displaytechnologie Bildschirmdiagonale (in cm / inch) / Reaktionszeit (in ms) Spitzenluminanz (in cd/m²) / Betrachtungswinkel (h/v) Ultra HD Scaling / Image+ Active / Adaptiver Kontrast / 24p HDR (HLG / HDR10 / Dolby Vision™) / WCG Auto-Dimmung Video (VBD+) / Auto-Dimmung Raum (OPC) Ultra HD (3840 x 2160) OLED (WRGB) 121 / 48 / 1 800 / 120° i/i/ h /i i/i/ h /i h /i Ultra HD (3840 x 2160) OLED (WRGB) 121 / 48 / 1 800 / 120° i/i/ h /i i/i/ h /i h /i Empfang

Ton Leistung in Watt (Sinus / Musik) / Treiber (aktiv + passiv) Akustisches Lautsprecherkonzept Magic moment / nach vorne abstrahlend / nach unten abstrahlend / 2-Kanal Weiche Dolby: Audio / Digital / Digital Plus / Atmos / DTS: HD Class-D amp / Automatische Lautstärkeanpassung (AVC) / Mimi Defined™ Getrennte Bass- und Höhenregelung / Loudness Audio-Out Einstellung: variabel / fix / Subwoofer 2 x 20 / 2 x 40 / 6 Lautsprecherbox, Bassreflex h /i/ h /i i/i/i/ h / h i/i /i i/i i/i/i 2 x 20 / 2 x 40 / 6 Lautsprecherbox, Bassreflex h /i/ h /i i/i/i/ h / h i/i /i i/i i/i/i Bedienung Loewe os / Home Screen (inkl. Favoriten) Loewe app / Vivid app / my Loewe app (alle: Android + iOS) Sprachsteuerung mit Alexa skills / Vidaa voice Elektronischer Programmführer / EPG-Stichwortsuche Mediatext (HbbTV) / Videotext / Seitenspeicher Menü-Sprachen / Inhaltsbezogene Hilfe Kindersicherung / Abschaltautomatik / Timer Instant Channel Zapping / Schnellstart-Modus Anzahl der Stationen in Senderlisten inkl. AV und Radio PIP (AV)

HDCP 2.2 / HDMI-CEC / ARC / eARC USB / Bluetooth / Screen Mirroring (Miracast) LAN Netzwerkanschluss / WLAN (Wi-Fi) integriert Common Interface / CI Plus (CI+) 1.4 ECP zertifiziert

Energie EPREL Registrierungs-Nummer Netzschalter / Netzspannung Umgebungslicht Anpassung WoLAN / WoWLAN / Fast Power-On (mit erhöhtem Verbrauch)

i/i/ h Abmessungen Gewicht (ca.) in kg ohne Aufstelllösung Gewicht (ca.) in kg inkl. Standard-Aufstelllösung B* x H x T (ca.) in cm ohne Aufstelllösung (* inkl. signature flag) B* x H x T (ca.) in cm inkl. wall mount slim (* inkl. signature flag) B* x H x T (ca.) in cm inkl. table stand (* inkl. signature flag) VESA support 14,7 17,1 107,7 x 65,3 x 6,3 107,7 x 65,3 x 7,5 107,7 x 67,8 x 19,0 300 x 300 14,6 17,0 107,7 x 65,3 x 6,3 107,7 x 65,3 x 7,5 107,7 x 67,8 x 19,0 300 x 300 Lieferumfang Lautsprecher Aufstelllösung Fernbedienung inkl. Batterien Bedienungsanleitung / Netzkabel Sonstiges klang bar v (montiert) table stand v Basaltgrau Loewe assist Alusilber i/i (2,5 m) Fire TV 4K Max (nur DE) klang bar v (montiert) table stand v Basaltgrau Loewe assist Alusilber i/i (2,5 m) Fire TV 4K Max (nur DE) Optionales Zubehör Auswahl empfohlener Aufstelllösungen

Loewe bild v | Betriebsanleitung 2 Umwelt Energieverbrauch Ihr TV-Gerät ist mit einem sparsamen Standby- Netzteil ausgerüstet. Im Standby-Modus sinkt die Leistungsaufnahme auf eine geringe Leistung ab (siehe Kapitel Technische Daten). Wollen Sie noch mehr Strom sparen, so schalten Sie das Gerät mit dem Netzschalter aus. Beachten Sie aber, dass dabei die EPG-Daten (elektronische Programmzeitung) verloren gehen und evtl. programmierte Timeraufnahmen über das TV- Gerät nicht ausgeführt werden. Die vollständige Trennung des TV-Gerätes vom Netz wird nur erreicht, wenn Sie den Netzste- cker abziehen. Die vom TV-Gerät im Betrieb aufgenommene Leistung ist abhängig von der Energieeffizienz- Voreinstellung in der Erstinbetriebnahme bzw. der Einstellung in den System-Einstellungen. Um die in den technischen Daten angegebenen Werte zu erreichen, ist es nötig, die Einstel- lungen „Wake-on-LAN“, „Mobile Recording“ und „Schnellstart“ zu deaktivieren. Sollten Sie diese Komfortfunktionen aktivieren, erhöht sich der jährliche Energieverbrauch um nicht mehr als 20%. Wenn Sie die automatische Dimmung aktivieren, passt sich Ihr Fernsehbild der Umgebungs- helligkeit an. Hierbei wird eine Reduzierung der Leistungsaufnahme des TV-Gerätes erreicht. Automatisches Abschalten Erfolgt 4 Stunden lang keine Bedienung des TV-Gerätes (Änderungen der Lautstärke, Programmwechsel usw.), schaltet sich das TV- Gerät aus Energiespargründen automatisch in den Standby-Modus. Eine Minute vor Ablauf der 4 Stunden erscheint ein Hinweis zum Abbruch dieses Vorgangs. Die automatische Abschaltung ist ab Werk im Energieeffizienzmodus Home-Mode/Perso- nal-Mode, Premium-Mode aktiv. Im Radiobetrieb ohne Bildschirmanzeige (Bildschirm aus) erfolgt keine automatische Abschaltung. Entsorgung Sie haben sich für ein sehr hochwertiges und langlebiges Produkt entschieden. Verpackung und Karton Die Entsorgung der Verpackung übernimmt gerne Ihr Fachhändler für Sie. Wenn Sie die Verpackung selbst entsorgen, entsorgen Sie die Verpackung sortenrein und entsprechend der örtlichen Entsorgungsvorschriften. Geben Sie Karton und Papier zum Altpapier, Folien und Styropor in die Wertstoffsammlung. Das Gerät Ihr Loewe Produkt wurde mit hochwertigen Materialien und Komponenten hergestellt, die recycelbar sind und wieder ver- wendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte inkl. der Kabel am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Sie können Ihr Altgerät kostenlos an ausgewie- sene Rücknahmestellen oder bei Ihrem Fach- händler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Sie leisten damit einen wichtigen Beitrag zum Schutz unserer Umwelt. Die Batterien Die Batterien der Erstausrüstung enthalten keine Schadstoffe wie Cadmium, Blei oder Quecksilber. Verbrauchte Batterien dürfen nicht in den Hausmüll entsorgt werden. Entsorgen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter oder bei den öffentlichen Rücknahmestellen. Lizenzen Dolby, Dolby Audio, Dolby Vision and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Confidential unpublished works. Copyright © 2003-2015 Dolby Laboratories. All rights reserved In diesem Gerät ist Software enthalten, die teilweise auf der Arbeit der Independent JPEG Group basiert. Das Produkt enthält Software, die vom OpenSSL Project zur Verwendung im OpenSSL Toolkit entwickelt wurde (http://www.openssl.org). Diese Software wird vom OpenSSL Project ohne Gewähr und unter Ausschluss jeglicher ausdrücklicher oder gesetzlicher Gewährleistung, darunter die Gewährleistung hinsichtlich der Marktgängigkeit und Eignung für einen bestimmten Zweck, zur Verfügung gestellt. Das OpenSSL Project oder die daran mitwirkenden Personen haften unabhängig von jeglicher Haftungsgrundlage, ob aus Verträgen, Erfolgshaftung oder Schadensersatzrecht (einschließlich Ansprüchen aufgrund von Fahrlässigkeit oder anderen Gründen), unter keinen Umständen für jegliche direkten, indirekten, Neben- oder Folgeschäden sowie für besondere Schäden und Schadensersatzverpflichtungen (einschließlich Schäden durch Beschaffung von Ersatzprodukten oder -dienstleistungen, Nutzungsentgang sowie Datenverlust, Gewinnausfall oder Betriebsunterbrechung), unabhängig von deren Ursache, die sich in irgendeiner Weise im Zusammenhang mit der Verwendung der Software ergeben, selbst wenn das OpenSSL Project von einer Möglichkeit dieser Schäden unterrichtet wurde. Dieses Produkt enthält kryptografische Software, die von Eric Young (eay@cryptsoft.com) geschrieben wurde. Dieses Produkt enthält Software, die von Tim Hudson (tjh@cryptsoft.com) geschrieben wurde. Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/ oder Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Sie können sie gemäß Version 2 der GNU General Public License oder optional jeder späteren Version - die von der Free Software Foundation veröffentlicht wird - weitergeben und/oder modifizieren. Die Veröffentlichung dieses Programms durch Loewe erfolgt OHNE IRGENDEINE GARANTIE ODER UNTERSTÜTZUNG, vor allem ohne implizite Garantie der MARKTREIFE oder VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK. Details finden Sie in der GNU General Public License. Sie können die Software über den Loewe Kundendienst beziehen. Die GNU General Public License können Sie hier herunterladen: http://www.gnu.org/licenses/. Dolby Audio, Dolby Vision and the double-D symbol are trademarks of Dolby Laboratories.Manufactured under license from Dolby Laboratories.72765.401 Umwelt | Entsorgung | Lizenzen

Vereinzelt können Spuren in elektronischen Bauteilen enthalten sein (konform entsprechend europäischer RoHS-Richtlinie und deren Ergänzungen).

• außer 2160p @ 120 fps (48Gb/s)11 deutsch Loewe bild v | Betriebsanleitung 2 Technische Hinweise Hinweise zum OLED-Bildschirm Das von Ihnen erworbene TV-Gerät mit OLED-Bildschirm genügt den höchsten Qualitätsanforderungen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der Displays ist aus technologischen Gründen nicht 100%ig auszuschließen, dass einige Subpixel Defekte aufweisen. Wir bitten um Ihr Verständnis, dass derartige Effekte, solange sie in den durch die Norm spe- zifizierten Grenzen liegen (ISO 9241-307, Fehler- klasse 2), nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden können. Der Begriff „OLED“ (engl., Organic Light Emitting Diode) steht für eine Bildtechnologie auf Basis selbstleuchtender Bildpunkte, die deutliche Vor- teile hinsichtlich Bildqualität und Performance bietet. Bei bestimmten Bedingungen können durch andauernde und einseitige Belastungen des OLED-Materials irreversible Nachbildungen entstehen. Nachbildungen können entstehen durch län- gere Nutzung von statischen Bildinhalten wie Standbildern, Untertiteln oder Tickereinblen- dungen, ständig wiederholenden Diashows oder Videosequenzen, statischen Anzeigen als Präsentationsmonitor oder bei Videospielen, schwarzen Begrenzungsbalken bei bestimmten Bildformaten. Diese Nachbildungen sind kein Mangel im Sinne der Gewährleistung. Um diese zu minimieren hat Loewe einen speziellen Algorithmus zur Erkennung von Bild- inhalten entwickelt. Bei zu lange eingeblendeten Standbildern schaltet das Gerät selbstständig auf einen bild- schirmschonenden Kontrast-Modus um. Bei erneuter Bedienung kehrt das Gerät sofort in den Normalzustand zurück. Zusätzlich werden Menüeinblendungen nach einer Minute schritt- weise im Kontrast reduziert oder transparent dargestellt. Unter normalen Sehbedingungen treten der- artige Nachbildungen nicht auf. Um die hohe Qualität der Bilddarstellung dauer- haft zu erhalten, kalibriert sich Ihr Loewe OLED TV in regelmäßigen Abständen automatisch. Beim Ausschalten des TV-Gerätes über die Fern- bedienung wird ggf. der Kalibrierungsprozess gestartet, der maximal dreißig Minuten dauert. Während dieser Zeit darf die Stromzufuhr nicht unterbrochen werden. Nach Abschluss der Kalibrierung schaltet das TV-Gerät in den Standby-Modus. Die Kalibrie- rung findet nicht während des normalen TV- Betriebs statt und hat daher keine negativen Auswirkungen auf die Nutzung des TVs. Trennen Sie das Fernsehgerät nicht vom Netz, wenn Sie es ausschalten. Andernfalls ist eine automatische Kalibrierung nicht möglich, was im Laufe der Zeit zu einer schlechteren Bild- qualität führt. Hinweise zu einer angeschlossenen Festplatte Das Ausschalten des TV-Gerätes mit dem Netz- schalter im laufenden Betrieb sowie eine unbe- absichtigte Unterbrechung der Stromversorgung (z.B. Stromausfall) können zur Beschädigung des Festplatten-Dateisystems und somit zum Verlust der aufgezeichneten Sendungen führen. Ziehen Sie während des Kopierens auf ein USB- Speichermedium das Speichermedium keines- falls vom TV-Gerät ab. Bevor Sie das Gerät mit dem Netzschalter ausschalten, empfehlen wir, es in den Standby- Modus zu setzen. Sollte es wider Erwarten dennoch zu Problemen beim Betrieb der Festplatte kommen, können Sie zunächst eine Prüfung durchführen.Darüber hinaus kann eine Formatierung der Festplatte Abhilfe schaffen. Dabei werden jedoch alle In- halte auf der Festplatte gelöscht. Sie erreichen die entsprechenden Menüpunkte unter System-Einstellungen Bedienung weitere ... Festplatten. Loewe haftet nicht für Datenverlust auf der angeschlossenen Festplatte. Um Datenverlust zu vermeiden, empfehlen wir Ihnen, wich- tige Aufnahmen auf ein weiteres externes Speichermedium zu überspielen. Software-Update Bei Ihrem Loewe TV-Gerät besteht die Möglich- keit, die Software zu aktualisieren. Beim Software-Update (Paketupdate) werden alle im TV-Gerät befindlichen Softwarestände abgefragt und bei Bedarf aktualisiert. Aktuelle Softwareversionen können von der Loewe-Internetseite heruntergeladen (siehe unten) und über einen USB-Stick auf Ihrem Gerät installiert werden. Falls Ihr TV-Gerät mit dem Internet verbunden ist, kann das TV-Gerät auch direkt über das Internet aktualisiert werden. Weitere Informationen über das Software-Upda- te entnehmen Sie bitte dem Benutzerhandbuch, das Sie von der Loewe-Internetseite herunter- laden können. Apps Scannen Sie mit Ihrem Smartphone den unten stehenden QR Code und laden Sie die empfoh- lene App herunter. „my Loewe“ ist der Einstiegs- punkt in die Welt von Loewe und bietet Ihnen Zugriff auf alle Benutzerhandbücher für Ihre Produkte von Loewe. Konformität/ Herstellererklärung Die Loewe Technology GmbH erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und alle geltenden EU-Richtlinien erfüllt. Im Frequenzbereich von 5150 bis 5350 MHz ist dieses Gerät in dem folgenden Ländern auf die Verwendung im Innenbereich beschränkt: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Österreich, Polen, Portugal, Rumänien, Schweden, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich, Zypern. Die vollständige Konformitätserklärung für Ihr TV-Gerät finden Sie unter: www.loewe.tv/de/support WLAN – Leistung / Frequenzbereich: Leistungs max. <100 mW bei 2400-2483,5 MHz und 5150-5725 MHz Bluetooth – Leistung / Frequenzbereich: Leistungs max. <10 mW bei 2,4 GHz Impressum Loewe Technology GmbH Industriestraße 11 D-96317 Kronach www.loewe.tv © Loewe Technology GmbH, Kronach Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Loewe Technology GmbH dar. Alle Rechte, auch die der Übersetzung, techni- sche Änderungen sowie Irrtümer vorbehalten. Die Schlüsselnummer 3001 hebt eine Geheimzahl und somit die Kinder- sicherung auf. Bitte an einem sicheren Ort aufbewahren.

Technische Hinweise | Konformität/Herstellererklärung | Impressumdeutsch

Loewe bild v | Service

Tel.: 1800-849060 E-Mail: service.ie@loewe.de
