BEDIENUNGSANLEITUNG U71PZH3E5 PANASONIC

Lesen Sie die these Bedienungsanleitung vor der Inbetriebnahme der Einheit und bewahren Sie sie dann zum späteren Nachschlagen auf.

These brochures beschreibt hauptsächlich Sicherheitsrelevante und regulatorische Angeleagenheiten. Für Erläuterungen, die den

Betrieb betreffen, scannen Sieitte den Matrix-2D-Barcode und beziehen sich auf die detailierten Handbucher.

ITALIANO

18~21

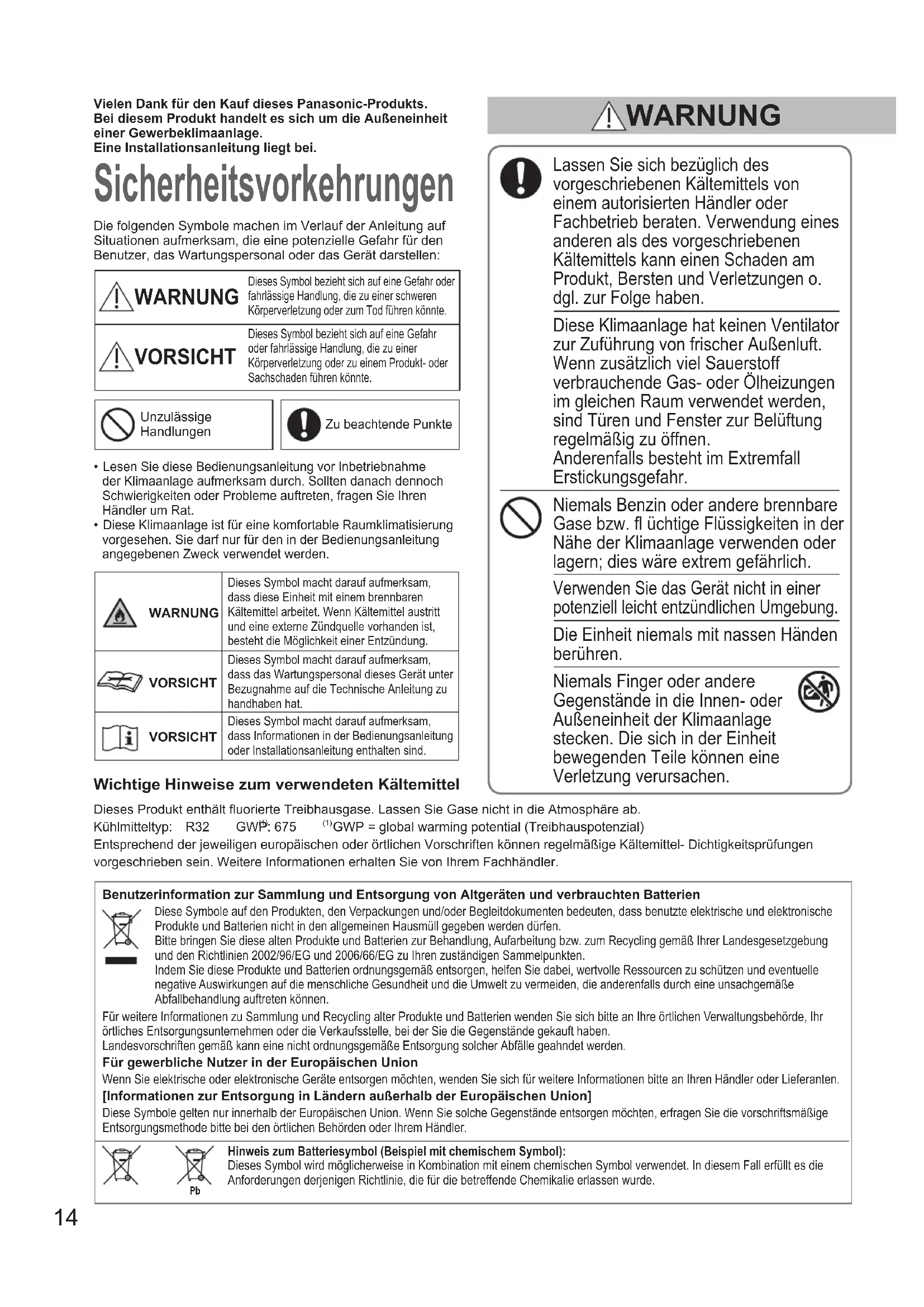

Vielen Dank für den Kauf theses Panasonic-Produkt. Bei diesen Produkt handelt es sich um die AuBeneinheit einer Gewerbeklimaanlage. Eine Installationsanleitung liegt bei.

Sicherheitsvorkehrungen

Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potenzielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:

WARNING	Dieses Symbol bezieht sich auf eine Gefahr oder fahrlässige Handlung, die zu einer schweren Körperverletzung oder zum Tod führen können.
VORSICH	Dieses Symbol bezieht sich auf eine Gefahr oder fahrlässige Handlung, die zu einer Körperverletzung oder zu einem Produkt- oder Sachschaden führen können.
Unzulässige Handlungen	Zu beachtende Punkte

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Klimaanlage aufmerksam durch. Sollen danach davon Schwierigkeiten oder Probleme auftreten, Fragen Sie ihren Handler um Rat.
• These Klimaanlage ist für eine komfortable Raumklimatisierung vorgesehen. Siearfur den in der Bedienungsanleitung angegebenen Zweck verwendet werden.

WARNING	Dieses Symbol macht darauf aufmerksam, dass diese Einheit mit einem brennbaren Kältemittel arbeitet. Wenn Kältemittel austritt und eine externe Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.
VORSICHT	Dieses Symbol macht darauf aufmerksam, dass das Wartungspersonal theses Gerät unter Bezugnahme auf die Technische Anleitung zu handhaben hat.
i VORSICHT	Dieses Symbol macht darauf aufmerksam, dass Informationen in der Bedienungsanleitung oder Installationsanleitung enthalten sind.

Wichtige Hinweise zum verwendeten Kaltermittel

!WARNUNG

Lassen Sie sich bezüglich des vorgeschriebenen Kältemittels von einem autorisierten Handler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kältemittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben.

These Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusammenlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Turen und Fenster zur Belüfung regelmäß zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr.

Niemals Benzin oder andere brennbare Gase bzw. fluchtige Flüssigkeiten in der Nähre der Klimaanlage verwenden oder lagern; dies ware extrem gefährlich.

Verwenden Sie das Gerät nicht in einer potenziell leicht entzündlichen Umgebung.

Die Einheit niemals mit nassen Händen berühren.

Niemals Finger oder andere Gegenstände in die Innen- oder AuBeneinheit der Klimaanlage stecken. Die sich in der Einheit bewegenden Teile konnen eine Verletzung verursachen.

Dieses Produkt enthalt fluorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.

Kuhlmitteltyp: R32 GWP: 675 (1)GWP = global warming potential (Treibhauspotenzial)

Entspruchend der jeweiligen europäischen oder örtlichen Vorschriften können regelmäßige Kältemittel- Dichtigkeitsprüfungen vorgeschreiben sein. Weitere Informationen erhalten Sie von ihrem Fachhändler.

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

These Symbole auf den Produktien, den Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitr 2006/66/EG zu Ihren zustendigen Sammelpunkten.

Indem Sie die these Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten können.

Fur weitere Informationen zu Sammlung und Recycling alter Produkte und Batterien wenden Sie sichitte an ihre ortlichen Verwaltungsbere, Ihr ortliches Entsorgungsunternehmen oder die Verkaufsstelle, bei der Sie die Gegenstände gkauft haben.

Landesvorschriften gemäß kann eine nicht ordnungsgemäß Entsorgung solcher Abfälle gehndet werden.

Für gewerbliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möhen, wenden Sie sich für weitere Informationenitte an ihren Handler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen mochten, erfragen Sie die vorschlmasige Entsorgungsmethodeitte bei denortlichen Behörden oder Ihr hem Handler.

Hinweis zum Batteriesymbol (Beispiel mit chemischen Symbol):

Dieses Symbol wird möglicherweise in Kombination mit einem chemischen Symbol verwendet. In dieser Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Wenn das Kältemittel mit einer Flamme in Berührung kommt, wird ein toxisches Gas erzeugt.

Vor Reinigungs- oder Wartungsarbeitenzur Sicherheit die Klimaanlageausschalten und auch von derStromversorgung trennen.

In einem Notfall den Netzstecker aus der Steckdoseziehen oder den Trennschalter ausschalten oder das entsprechende Trennor abschalten, um die Klimaanlage Stromversorgung zu trennen.

Die Entsorgung muss in Übereinstimmung mit der nationalen und/oder örtlichen Gesetzgebung erfolgen.

Dieses Produkt darf unter keinen Umständen abgeändert oder zerlegt werden.

Ein Abändern oder Zerlegen der Einheit kann einen Brand, einen Stromschlag oder eine Verletzung verursachen.

Im Inneren von Innen- und AuBeneinheiten befänden sich keine vom Benutzer zu reinigenden Teile. Einen autorisierten Handler oder Spezialisten mit der Reinigung beauftragen.

Im Falle einer Betriebsstörung\ deses Geräts nicht versuchen, diese\ eigenhändig zu beseitigen. Den\ Vertriebshandler oder Servicehandler\ mit Instandsetzungsarbeiten und der\ Entsorgung beauftragen.

Für den Anschluss jeder Einheit muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für die Einheit verwendeten Stromversorgungskabels muss ein Trennschalter, ein Fehlerstromschutzschalter (ELCB) oder eine Fehlerstrom-Schutzeinrichtung (RCD) zum Schutz gegen Überstrom vorhanden sein.

Für jeder Einheit ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen.

Um Stromschlaggefahr durch Isolierungsausfall zu vermeiden, muss die Einheit geerdet werden.

Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden.

Das Gerät ist in einem Raum ohne andauernd arbeitende Zündquellen (z. B. offene Flammen, in Betrieb befindliches Gaserät oder in Betrieb befindliche Elektroheziehung) zu lagern.

Beachten Sie, dass Kältemittel geruchlos sein konnen.

Ein nicht belufteter Ort, an dem ein Gerät installiert wird, das mit einem brennbaren Kältemittel arbeitet, muss so ausgeführrt werden, dass eventuell ausleckendes Kältemittel sich nicht stauen kann und zu einem Brand- oder Explosionsrisiko wird.

Das Gerät ist in einem gut belufteten Bereich zu lagern, dessen Raumgroße der für den Betrieb spezifi zierten Raumgroße entspricht.

Bringen Sie nach der Installation der Einheit unbedingt in Erfahrung, wie groß die Bodenfläche des Raums ist, in dem die Einheit installiert wurde, und mit wie viel Kältemittel sie befült wurde.

Lassen Sie sich bei einem Wechsel der Einheit oder der Raumaufteilung unbedingt vom Vertriebshandler oder Servicehandler beraten.

Zur Beschleunigung des Entfrostungsprozesses und zur Reinigung keine anderen als die vom Hersteller empfohlenen Mittel verwenden.

Nicht durchstehen oder verbrennen.

In Fällen, die eine mechanische Lüftung erfordern, sind Lüftungsöffnungen von Hindernissen freizuhalten.

!WARNUNG

Das Gerät ist in einem Raum ohne andauernd in Betrieb befindlichen offen Flammen (z. B. in Betrieb befinfdliches Gasgerät) und Zündquellen (z. B. in Betrieb befinfdliche Elektrohezung) zu lagern.

Sollte irgendene Funktionstörung/
Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus.
(Gefahr von Rauchbildung/Feuer/ Stromschlag)
Beispiele für Funktionstörungen/
Fehlfunktionen:

• Der Fehlerstromschutzschalter (ELCB)
  lõst häufig aus.
• Das Produkt lauft bisweilen nicht an, wenn es eingeschaltet wird.
  Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.
  Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Gerausch bemerkbar.
  Das Gehäuse weist Verformungen auf oder ist ungewöhnlich frei.
  Wasser tropf t aus der Inneneinheit.
  -Das Netzkabel bzw. der Netzstecker wird ungewohnlich heiB.
  Die Geblasedrehzahl lassst sich nicht regeln.
  Die Einheit bleibt nach dem Einsatzen sofort stehen.
• Das Geblase kommt nach dem Ausschalten nicht zum Stillstand.

Beauftragen Sie ihren Handler umgehend mit den erforderlichen Wartungs-/Reparaturarbeiten.

Nicht auf der Einheit sitzen oder stehen.

Dies konnte einen Fall zur Folge haben.

ZUR BEACHTUNG

VORSICHT

Dieses Gerät ist für den Betrieb in Verkaufs-oder Geschäftsräumen, Leichtindustrie oder Landwirtschaftsbetrieben konzipiert und sollte nur von Fachkundigen oder für den Betrieb geschulten Benutzern bedient werden.

Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Einweisung zur sicheren Bedienung des Gerats. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Benutzer-Wartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Feuermelder und Luftauslass mindestens 1,5m von der Einheit entwickelten einrichten.

Den Raum nicht zu stark heizen oder kühlen, wenn Kleinkinder oder Kranke zugegen sind.

Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter einund ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden.

Keine Gegenstände in den Luftauslass der AuBeneinheit stecken. Dies ist gefährlich, da sich der Lufter mit hoher Geschwindigkeit dreht.

Den Luftinlass oder die scharfen Aluminiumrippen der AuBeneinheit nicht berühren. Dies konnte eine Verletzung zur Folge haben.

Keinen Gegenstand in das LUFTERGEHAUSE stecken.

Dies konnte eine Verletzung zur Folge haben und die Einheit beschädigen.

• Das Gerät ist so zu lagern, dass eine mechanische Beschädigung ausgeschlossen ist.
• Es kann vorkommen, dass der Kompressor bei Gewittern bisweilen zum Stillstand kommt. Dies ist kein mechanischer Defekt. Die Einheit nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
• Die ursprünglichen Anweisungen wurden in englisher Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Wartung

Siehe mit der Inneneinheit gelieferte Bedienungsanleitung.

Markierungen für die EG-Richtlinie 2014/68/EU (PED)

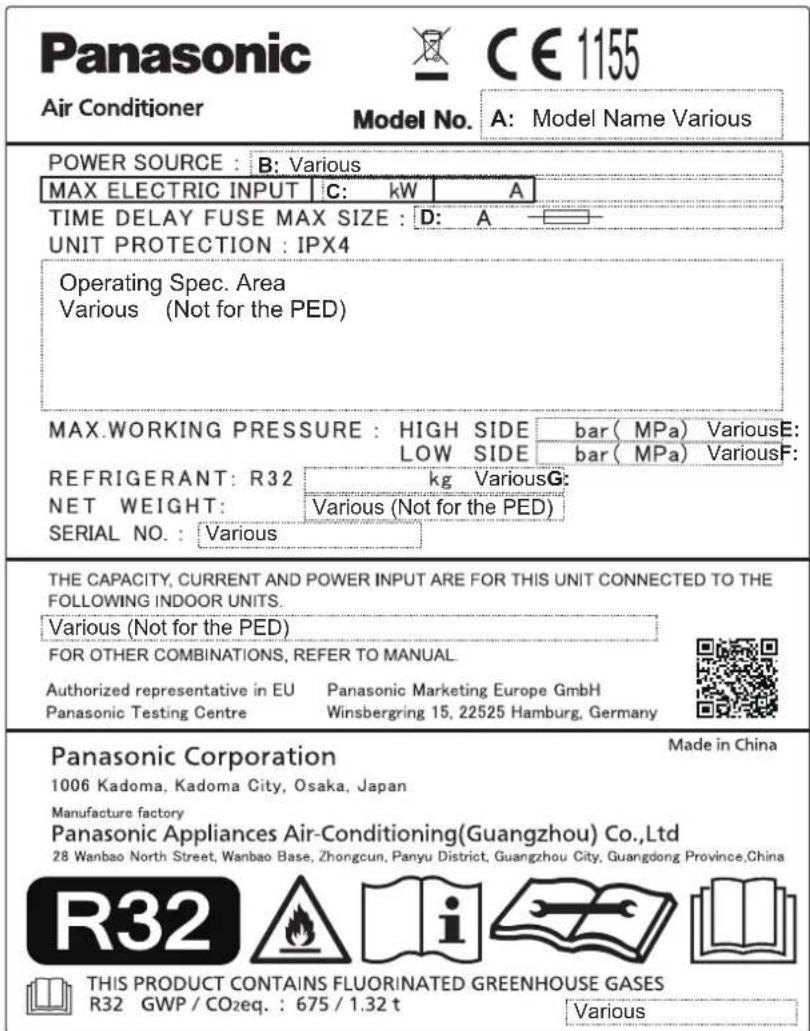

Abbildung des Typenschilds

Tabellarische Übersicht verschiedener Daten

A U-71PZH3E5 U-100	PZH3E5 U-125PZH3E5 U-140PZH3E5
B 220 - 230 - 240 V ~ 50 Hz
C 4,42 kW, 20,4 A 6,2	5 kW, 28,3 A 7,15	kW, 32,7 A 7,20 kW	32,3 A
D 25 A 35 A 40 A 40 A
E 41,5 bar (4,15 MPa)
F 27,0 bar (2,70 MPa)
G 1,95 kg	3,05 kg	3,05 kg	3,05 kg

A U-71PZH3E8 U-100PZH3E8 U-125PZH3E8 U-140PZH3E8
B 380 - 400 - 415 V 3N ~ 50 Hz
C 4,47 kW, 6,90 A 6,50 kW, 9,90 A 7,40 kW, 11,4 A 7,60 kW, 11,4 A
D 15 A 15 A 15 A 15 A
E 41,5 bar (4,15 MPa)
F 27,0 bar (2,70 MPa)
G 1,95 kg	3,05 kg	3,05 kg	3,05 kg

(Deutsch) · Produktinformationen

Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modellund Seriennummer befinden sich auf dem Typenschild.
