MANUALE UTENTE U71PZH3E5 PANASONIC

Prima di mettere in funzione l'unità, leggere attendamente le presenti istruzioni per l'uso e conservarle per riferimento futuro.

Questo opuscolo descive principalmente argomenti inerenti la sicurezza e normativi. Per le spiegazioni riguardanti il funzionamento, scansionare il codice a barre 2D a matrice e fare riferimento ai manuali dettagliati.

NEDERLANDS

22~25

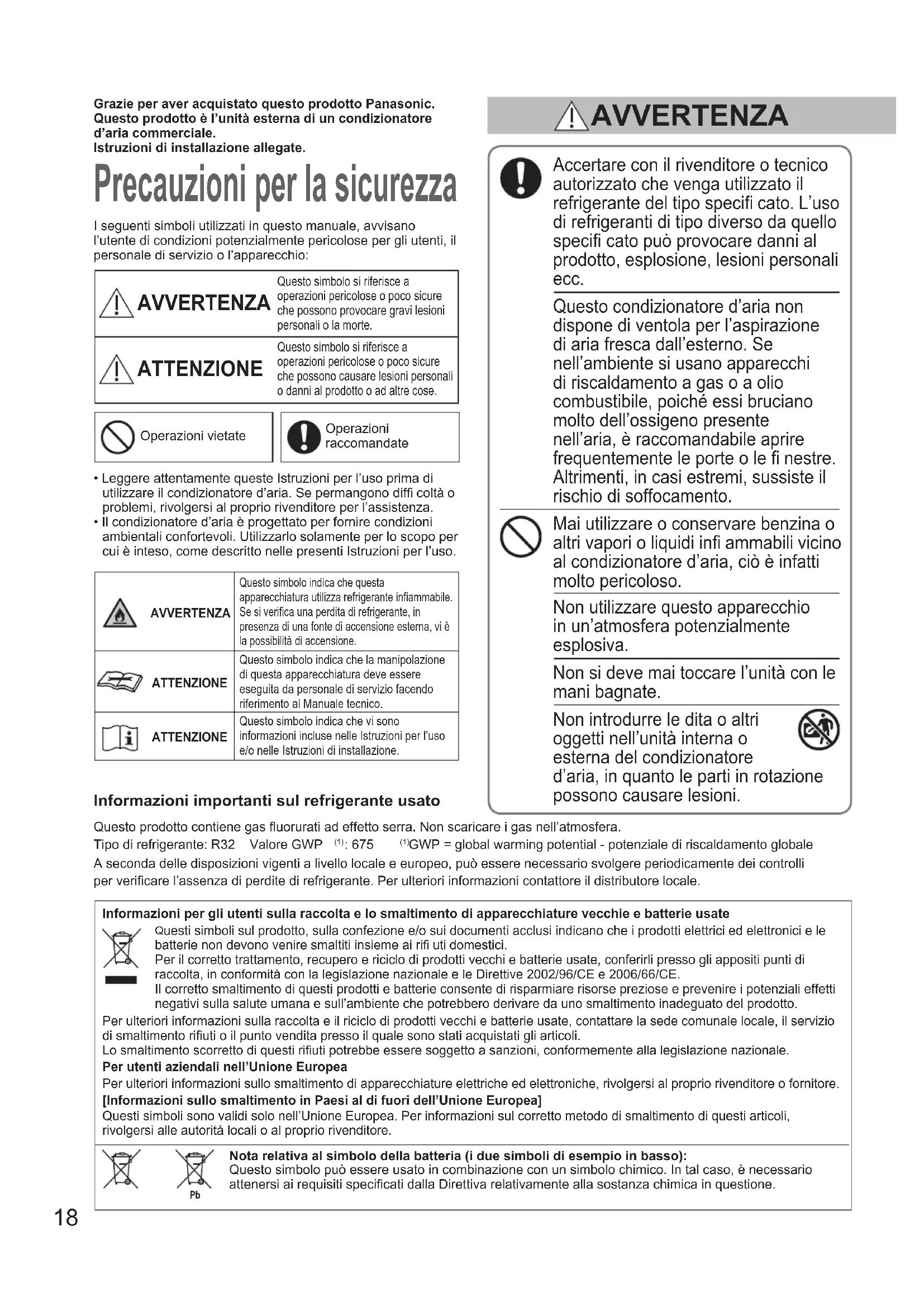

Grazie per aver acquistato quello prodotto Panasonic.
Questo prodotto e l'unita esterna di un condizionatore d'aria commerciale.
Istruzioni di installmentazione allegate.

Precauzioni per la sicurezza

I seguenti simboli utilizzati in quello manuale, avvisano l'utente di condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l'apparecchio:

AVVERTENZA

Questo significato si riferisce a operazioni pericolose o poco sicure che possono provocare gravi lesioni personali o la morte.

ATTENZIONE

Questo simbolo si riferisce a operazioni pericolose o poco sicure che possono causare lesioni personali o danni al prodotto o ad altre cose.

Operazioni vietate

Operazioni raccomandate

• Leggere attentamente queste Istruzioni per l'uso prima di utilizzare il condizionatore d'aria. Se permangono diffi colta o problemi, rivolgersi al proprio rivenditore per l'assistenza.
• Il condizionatore d'aria è progettato per fornire condizioni ambientali confortevoli. Utilizzarlo solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso.

AVVERTENZA	Questo simbolo indica che esta apparecchiatura utilizza refrigerante inflammabile. Se si verifica una perdita di refrigerante, in presenza di una fonte di accensione esterna, vi è la possibilità di accensione.
ATTENZIONE	Questo simbolo indica che la manipolazione di但这a apparecchiatura devese essere eseguita da personale di servizio facendo riferimento al Manuale tecnico.
ATTENZIONE	Questo simbolo indica che vi sono informazioni incluse nelle Istruzioni per l'uso e/o nelle Istruzioni di installmenta.

Informazioni importanti sul refrigerante usato

AVVERTENZA

Accertare con il rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specifici cato. L'uso di refrigeranti di tipo diverso da quello specifici cato cui provocare danni al prodotto, esplosione, lesioni personali ecc.

Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria fresca dall'esterno. Se nell'ambiente si usano apparecchi di riscaldamento a gas o aolio combustibile, poichéassi bruciano molto dell'ossigeno presente nell'aria, è raccomandabile apriere frequentlymente le porte o le fiarestr. Altrimenti, in casi estremi, sussiste il rischio di soffocamento.

Mai utilizzare o conservare benzina o altri vapori o liquidi infi immabili vicino al condizionatore d'aria, ciò è infatti molto pericoloso.

Nonutilizzarequestoapparecchio in un'atmosferapotenzialmente esplosiva.

Non si deve mai toccare l'unità con le mani bagnate.

Non introdurre le dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, in quanto le parti in rotazione possono causare lesioni.

Questo prodotto contiene gas fluorurati ad effetto serra. Non scaricare i gas nell'atmosfera.

Tip di frigerante: R32 Valore GWP (1): 675 (1)GWP = global warming potential - potenziale di riscaldamento globale A seconda delle dispositionsi vigenti a livello locale e europeo, cui possere necessario svolgere periodicamente dei controlli per verificare l'assenza di perdite di frigerante. Per ulteriori informazioni contattore il distributore locale.

Informazioni per gli utenti sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

Questi siboli sul prodotto, sulla confezione e/o sui documenti acclusi indicano che i prodotti elettrici ed elettronici e le batterie non devono venire smaltiti insieme ai rifi uti domestici.

Per il corretto trattamento, recupero e ricicolo di prodotti vecchi e batterie usate, conferirili presso gli apposti punti di raccolta, in conformità con la legalizzazione nazionale e le Direttive 2002/96/CE e 2006/66/CE.

Il corretto smaltimento di quosti prodotti e batterie consente di risparmiare risorse preziose e prevenire i potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero derivare da uno smaltimento inadequato del prodotto.

Per ulteriori informazioni sulla raccolta e il riciclo di prodotti vecchi e batterie usate, contattare la sede comunale locale, il servizio di smaltimento rifiuti o il punto vendita presso il quale sono stati acquistati gli articoli.

Lo smaltimento scorretto di quosti rifiuti potrebbe essere soggetto a sanzioni, conformmente alla legislazione nazionale.

Per utenti aziendali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.

[Informazioni sullo smaltimento in Paesi al di fuori dell'Unione Europea]

Questi symboli sono validi solo nell'Unione Europea. Per informazioni sul corretto metod di smaltimento di questi articoli, rivolgersi alle autorità locali o al proprio rivenditore.

Nota relativ a simbolo della batteria (i due simboli di esempio in basso):

Questo significato più essere usato in combinazione con un significolo chimico. In tal caso, è necessario atteneri ai requisiti specificati nella Direttiva relativamente alla sostanza chimica in questione.

Se il refrigerante entra a contatto con una fi amma, produce un gas tossico.

Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore d'aria e scollegarlo dall'alimentazione elettrica.

Scollegare la spia di alimentazione alla presa, oppure spegnere l'interruttore differenziale o disinserire

l'alimentazione spegnendo il sezonatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza.

Smaltire in conformità con le normative nazionali e/o locali.

Questo prodotto non deve essere modificato o smontato in nessun caso.

L'unità modifi cata o smontata puo causare incendio, scosse elettriche o lesioni personali.

Non pulire da se l'interno delle unità interne ed esterne. Tale pulizia devese sere affi data a un rivenditore o a un tecnico autorizzato.

In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da se. Per le riparazioni e lo smaltimento, rivolgersi al proprio rivenditore o a un centro di assistenza.

Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare unsezionatore, un interruptore differenziale contro le perdite a terra (ELCB) o un interruptore differenziale (RCD) per la protezione da sovracorrente.

Collegare ciascuna unità a una presa elettrica dedicata e con i cablaggi fi ssi provvisti della possibilità di scollegare totalmente l'alimentazione mediate separazione di tutti i poli in ottemperanza alle normative sui collegamenti elettrici.

Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità deve essere collegata a massa.

Per prevenire surriscaldamento e incendio, non utilizzato cavi modifi cati, cavi di giunzione, prolonghe o cavi non specifici cati.

L'apparecchio deve essere conservato in un locale in cui non siano presenti fonti di accensione con funzionamento continuo (come ad esempio fi amme libero, apparecchi a gas in funzione o riscaldatori elettrici in funzione).

Tenere presente che i refrigeranti possono essere inodore.

Se l'apparecchio è installato in un'area non ventilata e utilizza refrigeranti infi ammabili, tale area deve essere predisposta in modo che, in caso di perdite di refrigerante, quello non possa rstagnare creando pericolo di incendio o di esplosione.

L'apparecchio deve essere conservato in un'area ben ventilata, in un locale di dimensioni correspondenti a quale richieste per il locale d'uso.

Dopo aver installato l'unità, non mancare mai di chiedere all'institutare la superficie del locale in cui è installata l'unità e la quantità di carica del refrigerante.

In caso di cambiamento dell'unità o della superficie del locale, non mancare mai di consultare il rivenditore o un centro di assistenza.

Non utilizzare mezzi per accelerare ilprocesso di sbrinamento o per pulire,diversi da quelli raccomandati dalproduzione.

Non forare o bruciare.

Qualora sia richiesta la ventilazione meccanica, le aperture di ventilazione devono essere mantenute libere da ostruzioni.

AVVERTENZA

L'apparecchio deve essere conservato in un locale in cui non siano presenti fi amme libere con funzionamento continuo (come ad esempio apparecchi a gas in funzione) o fonti di accensione (come ad esempio riscaldatori elettrici in funzione).

Al verifi carsi di qualsiasi anomalia/ guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e il salvavita. (Rischio di fumo/incendio/scosse elettriche)

Esempi di anomalia/guasto:

L'interruttore differenziale contro le perdite a terra salta spesso.
- A volte il prodotto non si avvia quando viene acceso.
- A volte l'alimentazione si disinserisce quando si muove il cavo.
- Durante il funzionamento si avvertono odore di bruciato o rumori anomali.
Il corpo è deformato o troppo caldo.
L'unità interna ha perdite di acqua.
- Il cavo o la spina di alimentazione divertano troppo caldi.
Non è possibile controllare la velocità della ventola.
- L'unità si arresta subito dopo essere stata accesa per funzionare.
- La ventola non si arresta neppure dopo aver arrestato il funzionamento.

Contattare immediamente il proprio rivenditore per la manutenzione/ riparazione.

Non sedersi né salire in piedisull'unità.

Si potrebbe accidentalmente cadere.

ATTENZIONE

Questo appearecchio è stato progettato per essere utilizzato da utenti esperti o addestrati in negozi, industriie leggere o fattorie, o per scopi commerciali da parte di non addetti.

Questo appearecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacité fi siche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambinienza supervisione.

Mantenere l'allarme antincendio e l'uscita dell'aria ad almeno 1,5 metri dall'unità.

Se nell'ambiente vi sono bambini o persone invalide è raccomandabile non raffreddarlo né riscaldarloccessivamente.

Non accendere e spegnere il condizionatore d'aria dall'interruttore principale di alimentazione. Usare il pulsante di funzionamento ON/OFF.

Non insere alcun oggetto nell'uscita dell'aria dell'unita esterna. Ciò è'pericoloso in quanto la ventola ruota ad alta velocità.

Non toccare ne la presa dell'aria ne le taglienti alette d'alluminio dell'unita esterna. Ci si potrebbe ferire.

Non introdure alcun oggetto estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e danneggiare l'unità.

AVVISO

• L'apparecchio deve essere conservato in modo da prevenir danni meccanici.
• Il compressore si potrebbe occasionale arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.
• Il testo in inglse correponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali.

Manutenzione

Vedere le Istruzioni per l'uso allegate all'unità interna.

Contrassegni conformi alla Direttiva 2014/68/EU (PED)

Targhetto dei dati nominali

Tabelle dei dati tecnici

A U-71PZH3E5 U-100	PZH3E5 U-125PZH3E5
B 220 - 230 - 240 V ~ 50 Hz
C 4,42 kW, 20,4 A 6,25 kW, 28,3 A 7,15 kW, 32,7 A 7,20 kW, 32,3 A
D 25 A 35 A 40 A 40 A
E 41,5 bar (4,15 MPa)
F 27,0 bar (2,70 MPa)
G 1,95 kg	3,05 kg	3,05 kg	3,05 kg
A U-71PZH3E8 U-100	PZH3E8 U-125PZH3E8
B 380 - 400 - 415 V 3N ~ 50 Hz
C 4,47 kW, 6,90 A 6,50 kW, 9,90 A 7,40 kW, 11,4 A 7,60 kW, 11,4 A
D 15 A 15 A 15 A 15 A
E 41,5 bar (4,15 MPa)
F 27,0 bar (2,70 MPa)
G 1,95 kg	3,05 kg	3,05 kg	3,05 kg

TALIANO

(Italiano) · Informazioni sul prodotto

In caso di problemi o dati riguardo al condizionatore d'aria, è necessario fornire le seguenti informazioni. La sigla del modello e il numero di seri e sono riportati sulla targhetta.
