BEDIENUNGSANLEITUNG CARLA 180 BLAUPUNKT

SICHERHEITSANWEISUNGEN

• Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrrad in Betrieb nehmen. Hier erfahren Sie alles rund um die Bedienung Ihres Fahrrades.

• Das E-Faltrad ist nicht für den gewerblichen Gebrauch bestimmt!

• Tragen Sie beim Fahrradfahren einen Fahrradhelm, Handschuhe und Protektoren zum Schutz vor Verletzungen bei Unfällen. Wenn Sie nach Einbruch der Dunkelheit Fahrrad fahren, tragen Sie Kleidung mit reflektierenden Elementen.

• Beim Fahrradfahren müssen die geltenden Verkehrsvorschriften beachtet werden. Das Fahrrad ist nicht für die Beförderung von Fahrgästen konzipiert. Das Radfahren bei Regen oder Schnee sowie auf rutschigem Untergrund erfordert besondere Vorsicht: reduzieren Sie Ihre Geschwindigkeit und halten Sie einen sicheren Abstand von anderen Fahrzeugen auf der Straße.

• Verwenden Sie das E-Faltrad nicht, wenn es offensichtlich beschädigt ist, dessen technischer Zustand oder Fahrsicherheit Zweifel aufkommen lassen.

• Wenn Sie eine Unfall- und Lebensversicherung haben, prüfen Sie, ob der Versicherungsschutz Unfälle beim Fahren mit dem Fahrrad dieser Art umfasst. Wenden Sie sich zu diesem Zweck an Versicherungsagentur.

• Laden Sie den Akku an einem trockenen und gut belüfteten Ort auf. Decken Sie den Akku oder das Ladegerät während des Ladevorganges nicht ab. Diese Geräte erwärmen sich während des Ladevorganges stark und benötigen Kühlung. Wenn sie abgedeckt sind, können sie sich überhitzen, was im Extremfall zu einem Brand führen kann. Während des Ladevorganges sollten Sie das Ladegerät und den Akku nicht unbeaufsichtigt lassen. Laden Sie den Akku ausschließlich mit dem mitgelieferten Original-Ladegerät auf.

• Wenn der Akku längere Zeit nicht benutzt wird, laden Sie ihn vollständig auf. Bewahren Sie den Akku an einem trockenen und kühlen Ort auf. Der nicht benutzte Akku soll einmal im Monat aufgeladen werden.

• Lassen Sie das Fahrrad nicht im Regen stehen und schützen Sie es vor Wasser. Wasser kann in den Controller oder ins Antriebsrad eindringen, wodurch es zu einem Kurzschluss und Schäden an den elektrischen Komponenten des Fahrrades führen kann.

• Achten Sie stets auf den richtigen Luftdruck der Reifen. Bei zu geringem Reifendruck rollen die Räder schwerer, wodurch es zu vorzeitigem Verschleiß von Reifen und Beschädigung der Felgen führen kann.

• Modifizieren Sie keine Teile des Fahrrades. Veränderungen an Fahrrädern ohne Zustimmung von Blaupunkt führen automatisch zum Erlöschen der gewährten Garantie und erhöhen das Beschädigungs- und Unfallrisiko.

• Seien Sie beim Fahrradfahren umsichtig: Passen Sie die Geschwindigkeit und die Fahrweise den Lichtverhältnissen, Wetterbedingungen, Straßenverhältnissen, anderen Verkehrsteilnehmern, den Sichtverhältnissen und Ihren eigenen Fahrfähigkeiten an. DEUTSCH4

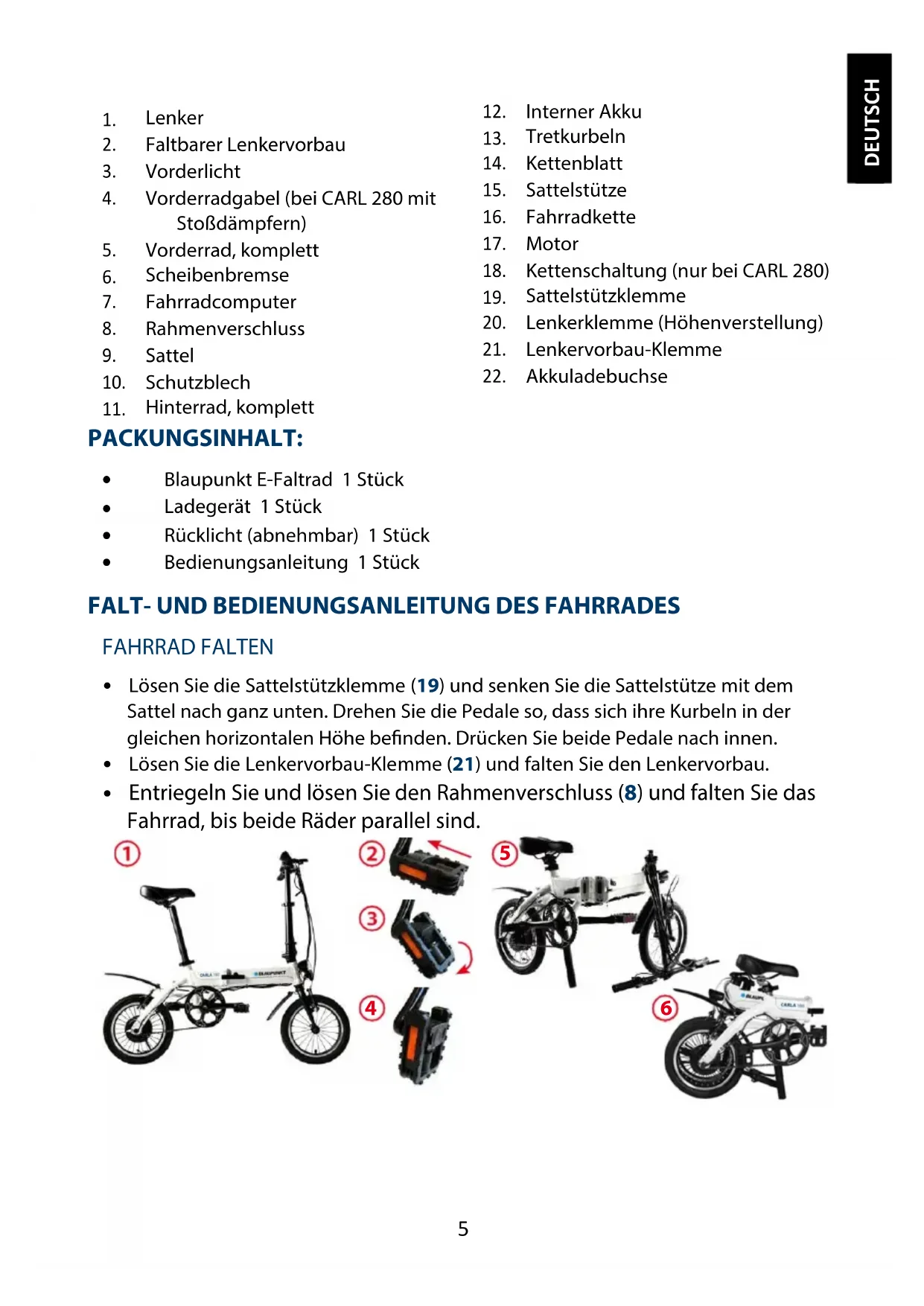

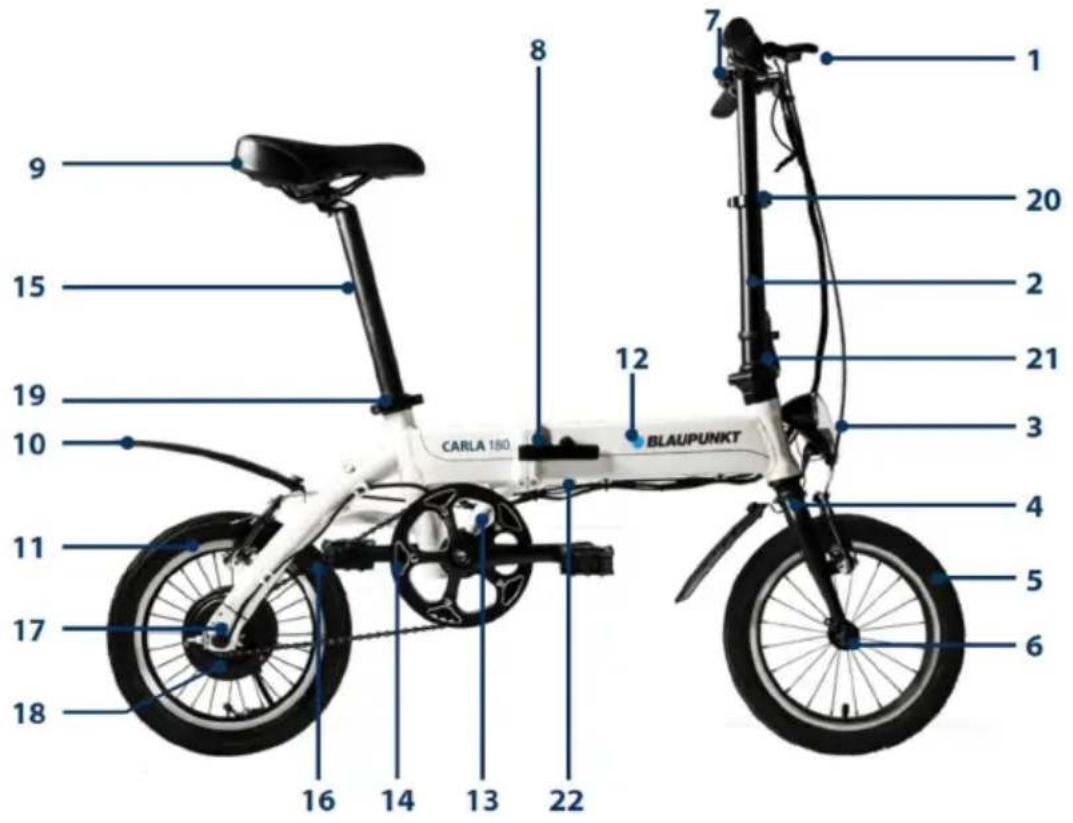

BESCHREIBUNG DES FALTRADES5

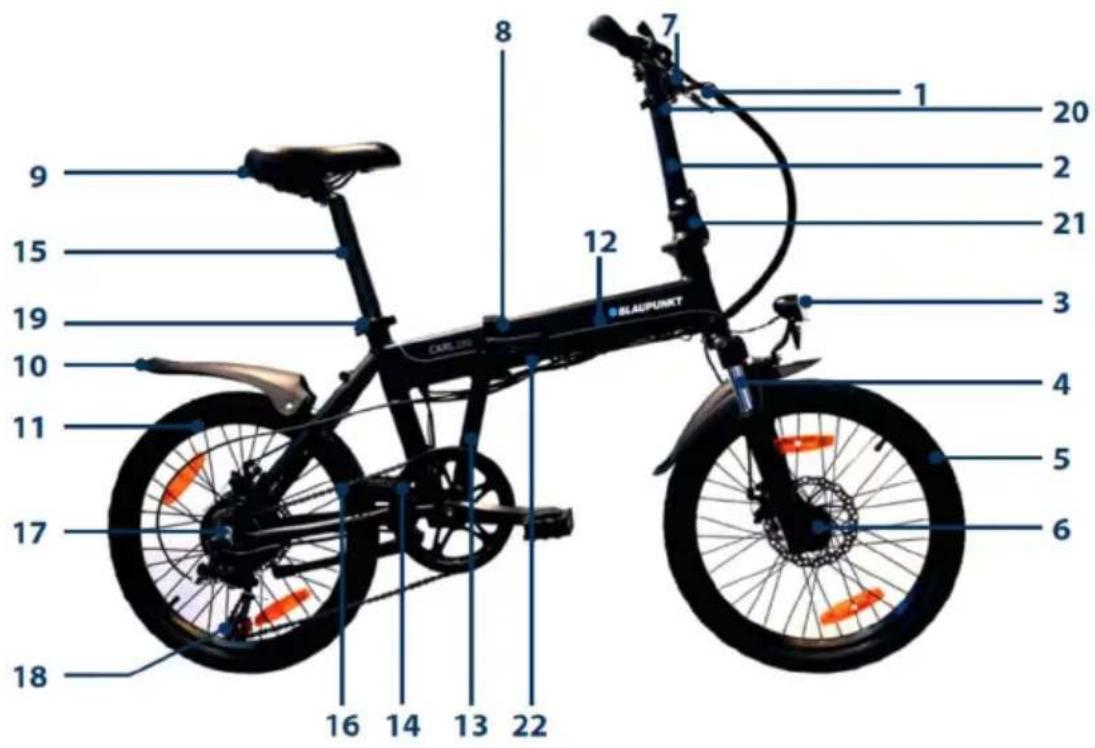

Vorderradgabel (bei CARL 280 mit Stoßdämpfern)

Kettenschaltung (nur bei CARL 280)

Lenkerklemme (Höhenverstellung)

Akkuladebuchse PACKUNGSINHALT:

Blaupunkt E-Faltrad 1 Stück

Rücklicht (abnehmbar) 1 Stück

Bedienungsanleitung 1 Stück

FALT- UND BEDIENUNGSANLEITUNG DES FAHRRADES

• Lösen Sie die Sattelstützklemme (19) und senken Sie die Sattelstütze mit dem Sattel nach ganz unten. Drehen Sie die Pedale so, dass sich ihre Kurbeln in der gleichen horizontalen Höhe befinden. Drücken Sie beide Pedale nach innen.
• Lösen Sie die Lenkervorbau-Klemme (21) und falten Sie den Lenkervorbau.

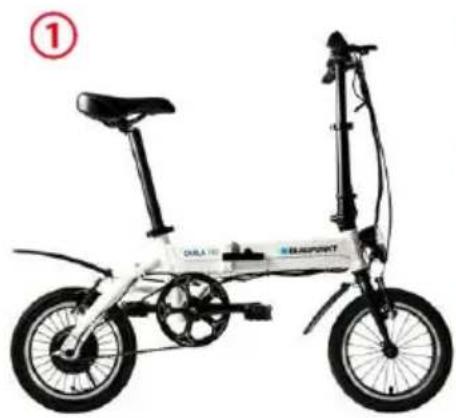

• Entriegeln Sie und lösen Sie den Rahmenverschluss (8) und falten Sie das Fahrrad, bis beide Räder parallel sind.

• Drücken Sie und halten Sie die Taste 2 Sekunden lang gedrückt, um den Fahrradcomputer einzuschalten. Wählen Sie mit der Taste die Leistungsstufe des Elektroantriebes und treten Sie dann in die Pedale, um das Fahrrad zu starten.

• Um den Fahrradcomputer auszuschalten, drücken und halten Sie die Taste 2 Sekunden lang.

BEDIENUNG UND EINSTELLUNG

BESCHREIBUNG DES HYBRIDANTRIEBSYSTEMS i-CST

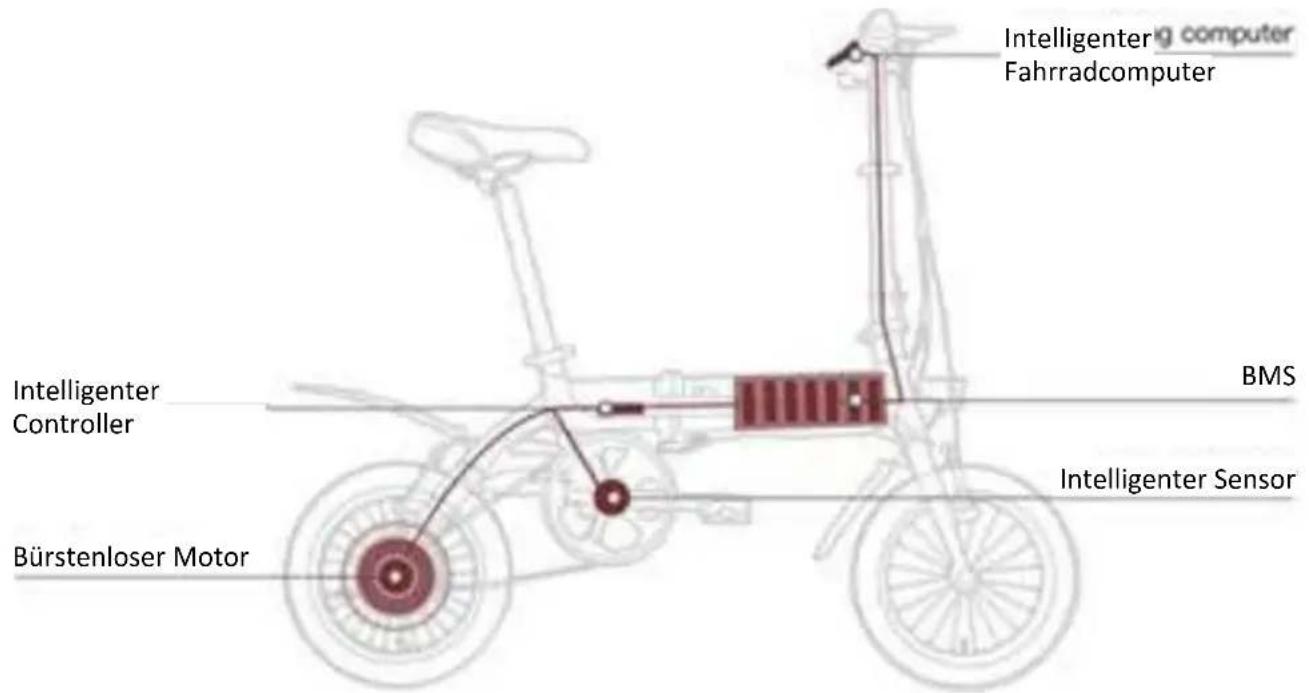

Das i-CST-System (intelligent Cycling Support System — intelligentes Fahrassistenzsystem) umfasst folgende Komponenten:

• Intelligenter Sensor — erkennt Trittfrequenz und Fahrgeschwindigkeit.

• Intelligenter Controller — Echtzeitberechnung und -regelung der Ausgangsleistung des Elektromotors.

• BMS (Battery Management System — Batteriemanagementsystem) — Netzspannungsquelle für das Antriebssystem des Fahrrads, die den Stromverbrauch ausgleicht und die Batteriezellen vor Schäden schützt.

• Bürstenloser Gleichstrommotor — eine Kraftquelle, die die Muskelkraft des Radfahrers unterstützt.

• Fahrradcomputer — ein Terminal zur Einstellung und Anzeige der Fahrparameter. Intelligenter Fahrradcomputer

Sobald Sie in die Pedale treten, erkennt das i-CST-System die Trittfrequenz und die Geschwindigkeit. Auf Grundlage der Parameter und der Fahrbedingungen steuert es den Elektromotor, um Kraft für die Unterstützung Ihrer Muskelkraft und somit für ein einfacheres und komfortableres Fahren bereitzustellen. AKKU LADEN Der Akku muss vor dem ersten Gebrauch aufgeladen werden. Zum Aufladen des Akkus verwenden Sie ausschließlich das Ladegerät von Blaupunkt. Andernfalls könnte der Akku beschädigt werden und es kann im Extremfall zu einem Brand oder anderen Gefährdungen kommen. Das Aufladen des Akkus mit anderen Ladegeräten führt zum Erlöschen der Garantie.

• Überprüfen Sie sorgfältig, ob die Nenneingangsspannung des Ladegerätes mit der Spannung des Stromnetzes übereinstimmt.

• Schließen Sie zuerst den Ausgangsstecker des Ladegerätes an die Akkuladebuchse (22) an.

• Schließen Sie dann den Eingangsstecker des Ladegerätes an die Wechselstrom- steckdose an.

• Die Ladezeit für vollständige Aufladung des entladenen Akkus beträgt 3- 4 Stunden. Wenn der Ladevorgang abgeschlossen ist, wechselt die Akkuladeanzeige am angeschlossenen Ladegerät von rot auf grün.

• Wenn der Akku aufgeladen ist, ziehen Sie das Netzkabel des Ladegerätes aus der Steckdose und dann den Stecker des Ladekabels des Ladegerätes aus der Akkuladebuchse . SICHERHEITSMASSNAHMEN

• Laden Sie den Akku nicht in kleinen, engen Räumen, in der Nähe von Wärmequellen, offenen Flammen und an Orten mit hoher Luftfeuchtigkeit auf. Der Akku und das Ladegerät sind elektronische Geräte. Hohe Temperaturen und Luftfeuchtigkeit führen zur Korrosion von elektronischen Bauteilen. Dies kann zur Freisetzung von schädlichen Gasen und Ruß aus dem Akku und in extremen Fällen zu deren Explosion führen.

• Laden Sie den Akku nicht länger als 6 Stunden auf. Zu lange Akkuladung verkürzt seine Lebensdauer. DEUTSCH8

• Das regelmäßige Aufladen und die Verwendung des Akkus bei der empfohlenen Umgebungstemperatur gewährleisten optimale Leistung und Lebensdauer. Dank Lithium-Ionen-Zellen weist der Akku fast keinen Memory-Effekt auf.

• Wird der vollständig entladene Akku längere Zeit nicht benutzt, kann dies zu dauerhaften Schäden (Kapazitätsverlust) führen. Bitte laden Sie einen leeren Akku so schnell wie möglich auf. Wird der Akku längere Zeit nicht benutzt, sollte er mindestens in ¾ (3 leuchtende LEDs) und mindestens einmal alle 30 Tage aufgeladen werden, um eine Beschädigung des Akkus zu vermeiden. Die Garantie erstreckt sich nicht auf einen durch die Entladung und unzureichend häufige Ladung verursachten Akkuausfall.

• Jeder Akku mit Lithium-Ionen-Zellen altert aufgrund der darin ablaufenden chemischen Prozesse. Nach 500 Ladezyklen sinkt die Akkukapazität auf 70%, vorausgesetzt, dass das Fahrrad richtig benutzt wird.

• Die Entsorgung des defekten (gebrauchten) Akkus unterliegt den entsprechenden Vorschriften für die Entsorgung gefährlicher Abfälle. Befolgen Sie diese, da der Akku eine Gefahr für die Umwelt darstellt.

• Empfohlene Temperatur:

Be- und Entladen (Stromverbrauch): 0-45°C, 32-113°F

Lagerung: < 35°C / 95°F9

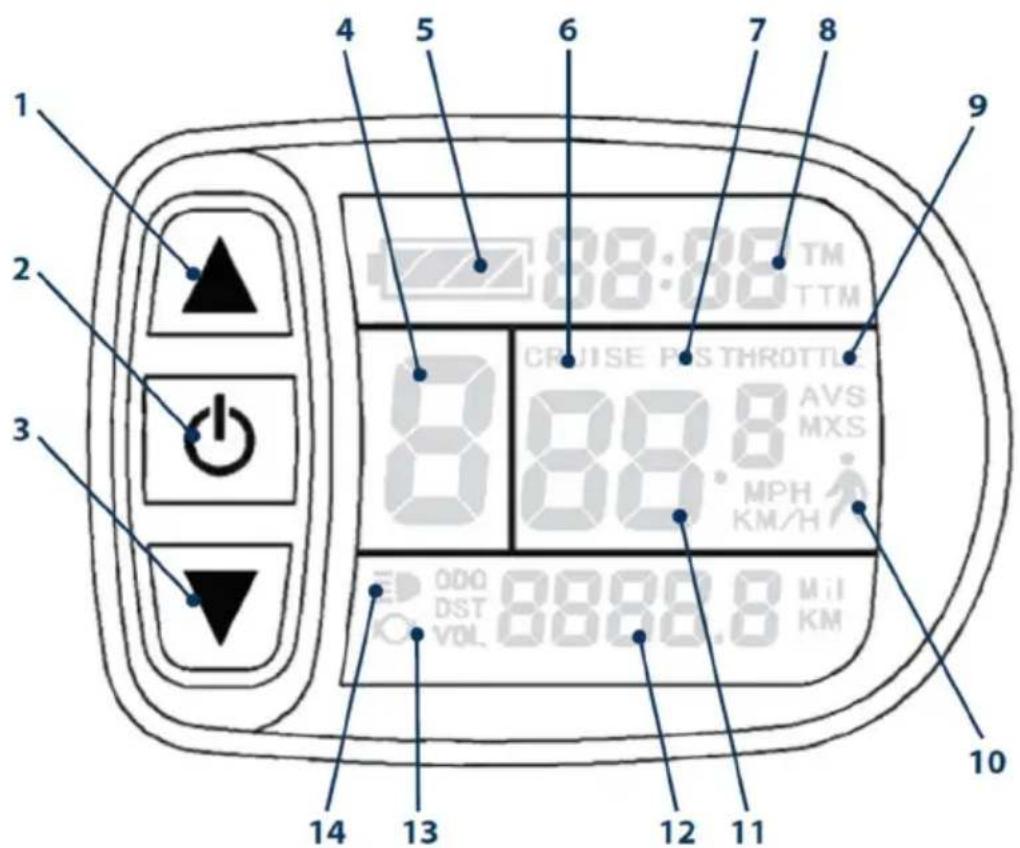

Geschwindigkeit (km/h)

POWER-Taste Geschwindigkeit (mph)

NACH UNTEN Höchstgeschwindigkeit auf der zurückgelegten Strecke

Leistungsstufe Durchschnittsgeschwindi gkeit

REISEGESCHWINDIGKEIT Reichweite (Meilen)

Unterstützungsmodus zurückgelegte Strecke

Fahrzeit Gesamtreichweite Gesamtfahrzeit Akku

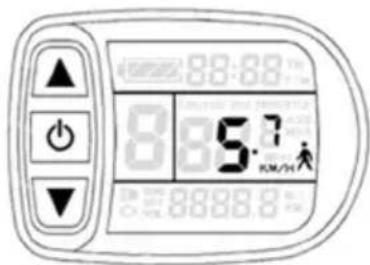

Selbstfahrmodus 14 Beleuchtung EIN ACHTUNG: DIE FUNKTIONEN DROSSEL UND REISEGESCHWINDIGKEIT SIND FÜR DAS BESCHRIEBENE MODELL DES E-FALTRADES NICHT VERFÜGBAR.

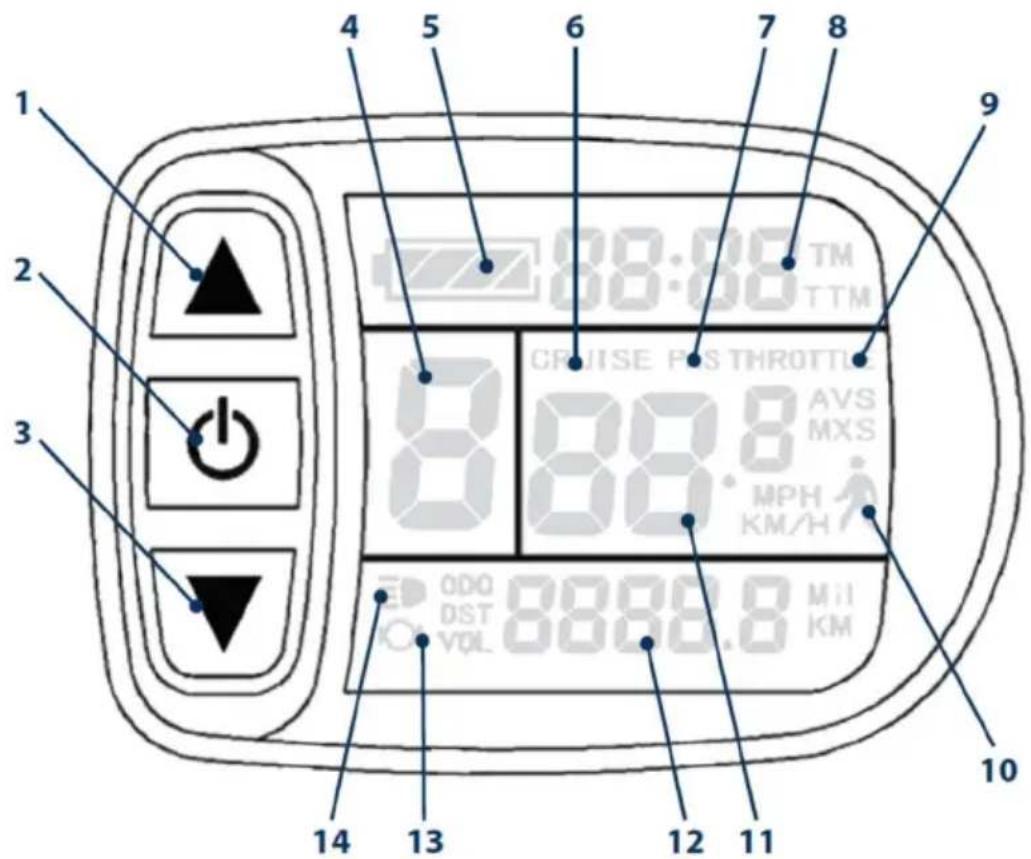

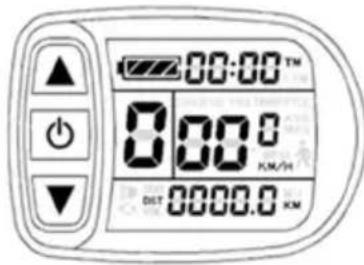

EIN-/AUSSCHALTEN Drücken Sie und halten Sie die Taste 2 Sekunden lang gedrückt, um den Fahrradcomputer einzuschalten. Zum ausschalten, drücken und halten Sie die Taste 2 Sekunden lang. Wenn Sie innerhalb von 10 Minuten nach dem Einschalten keine Taste drücken oder nicht mit dem Treten beginnen, schaltet sich der Fahrradcomputer automatisch ab.

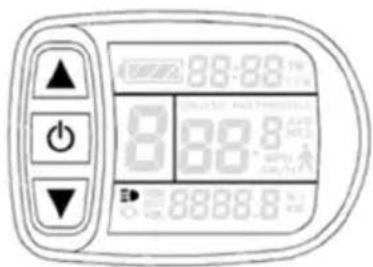

EIN- UND AUSSCHALTEN DES VORDERLICHTES

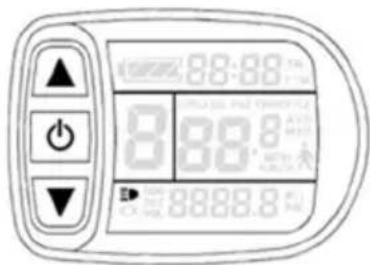

Drücken Sie und halten Sie die Taste gedrückt, um die Hintergrundbeleuchtung des Computerdisplays und das Vorderlicht einzuschalten. Drücken Sie und halten Sie die Taste erneut gedrückt, um die Hintergrundbeleuchtung des Computerdisplays und das Vorderlicht auszuschalten. Das Rücklicht wird mit einem separaten Schalter am Lichtgehäuse ein- und ausgeschaltet.

WAHL DER LEISTUNGSSTUFE DES ELEKTROMOTORS

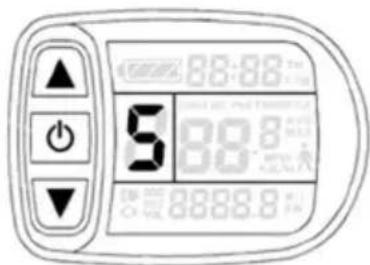

Mit den Tasten und können Sie die Leistungsstufe des Elektromotors im Bereich von 0 bis 5 wechseln. Stufe 1 ist die niedrigste Stufe der Motorleistung und 5 die höchste. Stufe 0 bedeutet, dass der Elektromotor ausgeschaltet ist. SELBSTFAHRMODUS Wenn Sie das Fahrrad schieben, können Sie den Elektromotor unterstützend einschalten. Drücken und halten Sie dazu die Taste . Das Fahrrad startet mit einer Geschwindigkeit von 6 km/h. Der Motor wird ausgeschaltet, wenn Sie die Taste loslassen. DURCHSNITTSGESCHWINDIGKEITSANZEIGE Drücken Sie die Taste mehrmals, bis die Durchschnittsgeschwindigkeit (AVS) angezeigt wird.11

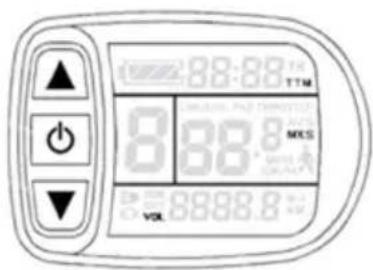

HÖCHSTGESCHWINDIGKEITSANZEIGE Drücken Sie die Taste mehrmals, bis die Höchstgeschwindigkeit (MXS) angezeigt wird.

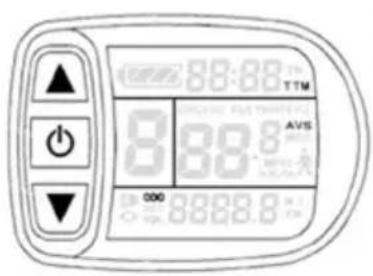

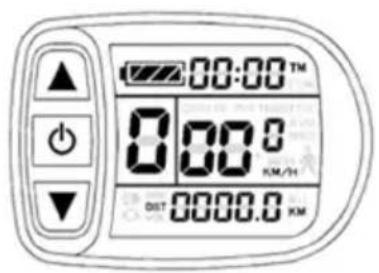

Drücken Sie und halten Sie die Tasten und gedrückt und drücken Sie dann , um den Fahrzeitzähler (TM) sowie den Zähler für die zurückgelegte Strecke (DST), Durchschnittsgeschwindigkeit (AVS) und Höchst- geschwindigkeit (MXS) zurückzusetzen.

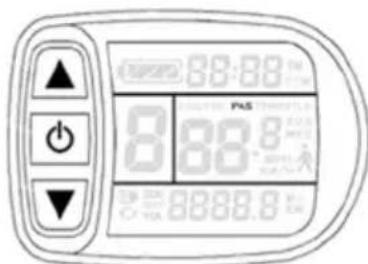

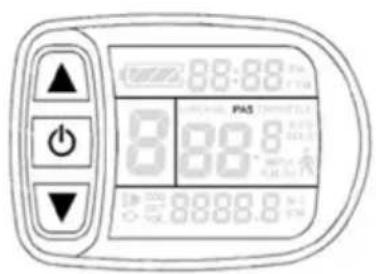

UNTERSTÜTZUNGSMODUS (PAS) Wenn Sie in die Pedale treten, zeigt das Display PAS an. Eine Unterstützung ist nun möglich.

SATTEL EINSTELLEN Ein richtig positionierter Sattel sorgt für maximalen Fahrkomfort und reduziert die Anstrengung des Radfahrers. Nehmen Sie sich Zeit, um Ihre Sattelposition beim Fahrrad richtig einzustellen, da dies Ihr gesamtes Fahrerlebnis verbessert. Sie können die Sattelhöhe, den Abstand zwischen Sattel und Lenker sowie die Sattelneigung einstellen. SATTELHÖHE Lösen Sie die Sattelstützklemme (19) und stellen Sie die Sattelhöhe ein. Die Effizienz der Übertragung der Muskelkraft auf die Pedale hängt von der Sattelhöhe ab. Zu geringe Sattelhöhe führt zu einer übermäßigen Belastung der Knie. Zu hohe Sattelhöhe verursacht übermäßige Abschürfungen und Wundreiben vom Sattel. Es gibt mehrere Möglichkeiten, um die richtige Sattelhöhe einzustellen. Sie können dies tun, indem Sie auf das Fahrrad steigen und beide Beine auf den Pedalen halten. Dies erfordert die Hilfe einer anderen Person, die das Fahrrad halten wird. Drehen Sie die Pedale so, dass diese auf 6.00 und 12.00 Uhr stehen (eines oben, eines unten). Die Höhe stimmt, wenn die Ferse bei durchgestrecktem Bein das Pedal berührt. Wenn das Bein im Knie geknickt ist, muss der Sattel angehoben werden. Wenn Sie das Pedal nicht mit der Ferse erreichen können, senken Sie den Sattel. NEIGUNGSWINKEL UND ABSTAND ZWISCHEN SATTEL UND LENKER Der Neigungswinkel des Sattels und der horizontale Abstand vom Lenkrad können mit einer Inbusschraube eingestellt werden. Nach dem Einstellen des Sattels ziehen Sie die Inbusschraube fest. SICHERHEITSMASSNAHMEN Die Sattelstütze besitzt eine Markierung, die die maximale. Ausziehhöhe der Sattelstütze aus dem Rahmen zeigt. Diese Markierung der maximalen Höhe darf niemals oberhalb der Sattelstützklemme liegen. Das Ausziehen der Sattelstütze über die Markierung der maximalen Höhe kann zum Bruch der Sattelstütze und somit zu einem Unfall führen.13

BREMSANLAGE Überprüfen Sie die ordnungsgemäße Funktion der Bremsen vor jeder Fahrt. Linker Bremshebel: Vorderradbremse Rechter Bremshebel: Hinterradbremse Achten Sie darauf, dass die Bremsen bei ungünstigen Wetterbedingungen weniger effektiv sein können! KETTENSCHALTUNG (NUR FÜR MODELL CARL 280) KETTENSCHALTUNG BEDIENEN Die Gänge der Kettenschaltung dürfen nur während des Tretens gewechselt werden.

• Wenn Sie einen leichteren Gang wählen möchten, drücken Sie den Hebel (A) nach vorne. Ein schrittweises Drücken schaltet jeweils um einen Gang. Wenn Sie den Hebel weiter nach vorne bewegen, können Sie einen Gang überspringen.
• Wenn Sie einen schwereren Gang wählen möchten, drücken Sie die Taste (B), um jeweils einen Gang zu schalten.

(A) Hebel: Gang nach unten (B) Taste: Gang nach oben

BEDIENUNG UND WARTUNG

Das E-Faltrad ist nicht für die Beförderung von Passagieren konzipiert. Wenn Sie Gegenstände wie Gepäck transportieren möchten, müssen Sie Ihr Fahrrad mit dem richtigen Zubehör ausrüsten. Das Gesamtgewicht (Faltrad+Fahrer+Gepäck) darf die maximale Tragfähigkeit des Fahrrades von 130 kg nicht überschreiten. Der Hersteller oder Händler übernimmt keine Haftung für nicht bestimmungsgemäße Verwendung des Fahrrades. Dies gilt insbesondere für die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Sicherheitsanweisungen, die unter anderem durch Geländefahrten (auf unbefestigten Straßen), Überlastung des Fahrrades oder durch fehlerhafte Reparatur verursacht werden. Dieses E-Faltrad eignet sich nicht für Extrembelastungen, wie z.B. Fahren über Treppen oder für Sprünge. DEUTSCH14

• Laden Sie den Akku vor der ersten Fahrt auf.

• Stellen Sie sicher, dass das Fahrrad zum Fahren bereit und korrekt auf Ihre Körpergröße eingestellt ist.

• Der Sattel und das Lenkrad sollten korrekt eingestellt und befestigt sein.

• Überprüfen Sie die Befestigung und Funktion der Bremsen.

• Stellen Sie sicher, dass die Radschrauben fest angezogen sind.

• Stellen Sie sicher, dass der Reifendruck korrekt ist.

• Überprüfen Sie, welcher Hebel die jeweilige Bremse betätigen. Machen Sie an einem sicheren und verkehrsarmen Ort eine erste Testfahrt.

• Stellen Sie sicher, dass die Räder, Achsen und alle wichtigen Schrauben und Muttern fest angezogen sind.

• Stellen Sie sicher, dass jede Bremse richtig funktioniert. Ziehen Sie jeweils die Bremsen und versuchen Sie, das Fahrrad zu schieben. Die Hinterradbremse sollte das Hinterrad vollständig blockieren. Die Vorderradbremse sollte das Vorderrad so stark blockieren, dass das Hinterrad des Fahrrades vom Boden abhebt. Der Fahrradlenker sollte beim Bremsen nicht klappern und kein Spiel haben (sich nicht nach links und rechts bewegen lassen).

• Die Bremsleistung (die Bremskraft) kann sich bei Regen und Feuchtigkeit verschlechtern. Bedenken Sie, dass der Bremsweg bei rutschiger Fahrbahn länger als auf trockener Fahrbahn seien kann.

• Überprüfen Sie den Luftdruck in den Reifen. Zur Überprüfung des Reifendruckes drücken Sie mit dem Daumen auf den Reifen. Der Reifen sollte sich nicht verformen.

• Überprüfen Sie den Zustand von Reifen und Felgen. Die Reifen sollten nicht beschädigt, gerissen oder verformt sein. Die Reifen sollten keine eingedrungenen Fremdkörper wie Glassplitter oder spitze Steine aufweisen.

• Falls Sie Schnitte, Risse oder Löcher finden, fahren Sie auf keinen Fall los. Lassen Sie Ihr Fahrrad erst in einer Fachwerkstatt überprüfen.15

Bevor Sie losfahren, überprüfen Sie das Fahrrad immer wie folgt:

• Die Bremsen sollten einwandfrei funktionieren.

• Die Reifen sollten unbeschädigt und frei von Fremdkörpern sein.

• Die Profiltiefe sollte ausreichend und die Reifen gut aufgepumpt sein.

• Alle Schrauben und Muttern müssen fest angezogen sein.

• Überprüfen Sie, ob alle Schnellverschlüsse korrekt gesichert sind.

• Der Rahmen und die Gabel des Fahrrades sollten nicht beschädigt sein.

• Der Lenker und der Lenkervorbau sollten ordnungsgemäß befestigt und in einer für den Fahrer bequemen Position eingestellt werden.

• Der Sattel und die Sattelstütze sollten ordnungsgemäß befestigt und in einer für den Fahrer bequemen Position eingestellt werden. Stellen Sie sicher, dass der Sattel korrekt befestigt ist. Versuchen Sie, den Sattel zu drehen und nach oben und unten zu kippen. Der Sattel darf sich nicht bewegen lassen.

REINIGUNG DES FAHRRADES

• Reinigen Sie das Elektrofahrrad nicht mit einem Wasserschlauch, da die elektrischen und elektronischen Systeme nass werden können, was zu einer Fehlfunktion des Fahrrades oder zu Personenschäden führen kann.

• Um Schmutz von Kunststoff und lackierten Oberflächen zu entfernen, wischen Sie diese vorsichtig mit einem weichen Tuch ab, das mit einer milden Reinigungslösung und Wasser befeuchtet ist. Trocknen Sie die gereinigten Oberflächen vorsichtig mit einem weichen, trockenen Tuch ab.

• Wischen Sie Anschlüsse und elektrische Kontakte, Bremsklötze, Räder, Reifen und Kunststoffteile NICHT mit fettigen Lappen ab. REGELMÄSSIGE INSPEKTION (ALLE 1-2 MONATE)

• Stellen Sie sicher, dass der Lenker und die Sattelstütze richtig angebracht und eingestellt sind.

• Überprüfen Sie die Befestigung der Radnaben und der Schnellverschlüsse.

• Stellen Sie sicher, dass die Felgen nicht gerissen sind. Speichen sollten komplett und ohne Spiel sein.

• Überprüfen Sie den Zustand der Reifenlauffläche. Reifen sollen keine Löcher aufweisen.

• Stellen Sie sicher, dass die Reifen den richtigen Druck aufweisen.

• Stellen Sie sicher, dass der Akku ausreichend aufgeladen ist.

• Stellen Sie sicher, dass die Vorder- und Hinterradbremse einwandfrei funktionieren.

• Stellen Sie sicher, dass die Bremszüge gut geschmiert sind und die Bremsbeläge ausreichend dick sind.

• Stellen Sie sicher, dass Rahmenschweißnähte in gutem Zustand sind. Sie sollten frei von Korrosion oder Oxidation sein. DEUTSCH16

TECHNISCHE DATEN CARL 280 CARLA 180 RAHMEN Leichtmetall Aluminium Leichtmetall Aluminium Größe (zusammengefaltet) 780 × 380 × 710 mm 680 × 380 × 630 mm GEWICHT 17,7 kg mit Akku 13,8 kg mit Akku maximales Gesamtgewicht 130 kg 130 kg Unterstützungsmodus Pedelec, 5-stufig Pedelec, 5-stufig MOTOR Bürstenloser Gleichstrommotor, 36 V / 250

Bürstenloser Gleichstrommotor, 36 V / 250

AKKU Lithium-Ionen-Akku, 36 V / 7,8 Ah, Zelle: LG oder Samsung Lithium-Ionen-Akku, 36 V / 7,8 Ah, Zelle: LG oder Samsung Höchstgeschwindigkeit (bei eingeschaltetem Motor) 25 km/h 25 km/h BREMSEN Scheibenbremsen Backenbremsen GARANTIE Die Garantiebedingungen finden Sie unter www.blaupunkt.com. SERVICE Wenn Sie den Garantieservice in Anspruch nehmen möchten, finden Sie unter www.blaupunkt.com Informationen zu den Servicestellen in Ihrem Land. ENTSORGUNGSHINWEISE Entsorgen Sie das Fahrrad nicht im Hausmüll! Defekte Batterien geben Sie bitte bei einer Schadstoffsammlung des lokalen Wertstoff-/ Recyclinghofes ab. Gesetzliche Hinweise beachten!

KONFORMITÄTSERKLÄRUNG

Blaupunkt–Evo-Sales GmbH erklärt hiermit, dass das Gerät die wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 2013/60/UE und der Norm DIN EN 15194:2009+A1:2011 erfüllt. Die Konformitätserklärung finden Sie unter www.blaupunkt.com. Technische Änderungen vorbehalten!17

FONCTIONS ET AFFICHEUR

REISSNELHEID Bereik (mijl)

Hastenbecker Weg 33 31875 Hameln /Deutschland http://www.blaupunkt.de
