BEDIENUNGSANLEITUNG SuitoT ELITE

ZÁRUKA 115DE - DEUTSCH

04_KRAFTLEISTUNGSBEREICH 26 05_STEIGUNG 26 06_ÜBERTRAGUNGSPROTOKOLLE 26 07_ZUSTANDSLEDS 27

08_POWER METER LINK (PML) 27

09_GENAUIGKEIT DES LEISTUNGSWERTS 28

10_TRITTFREQUENZSENSOR 28 11_HERZFREQUENZMESSER 29 12_VERWENDUNG DER SUITO MIT SOFTWARE / APP / DEVICE 29

13_BEZEICHNUNG UND LISTE DER KOMPONENTEN 29

20_MONTAGEANWEISUNG DES FREILAUFKÖRPER

21_WARTUNG 31 22_ACHTUNG 31 23_FEHLERSUCHE 32 24_VERPACKUNG 32 25_COPYRIGHT 32

26_ ÄNDERUNGEN AN DEN PRODUKTEN 32

27_HAFTUNGSAUSCHLUSS 33

28_HINWEISE ZUR ENTSORGUNG DES PRODUKTS 33

KONFORMITÄTSERKLÄRUNG 112

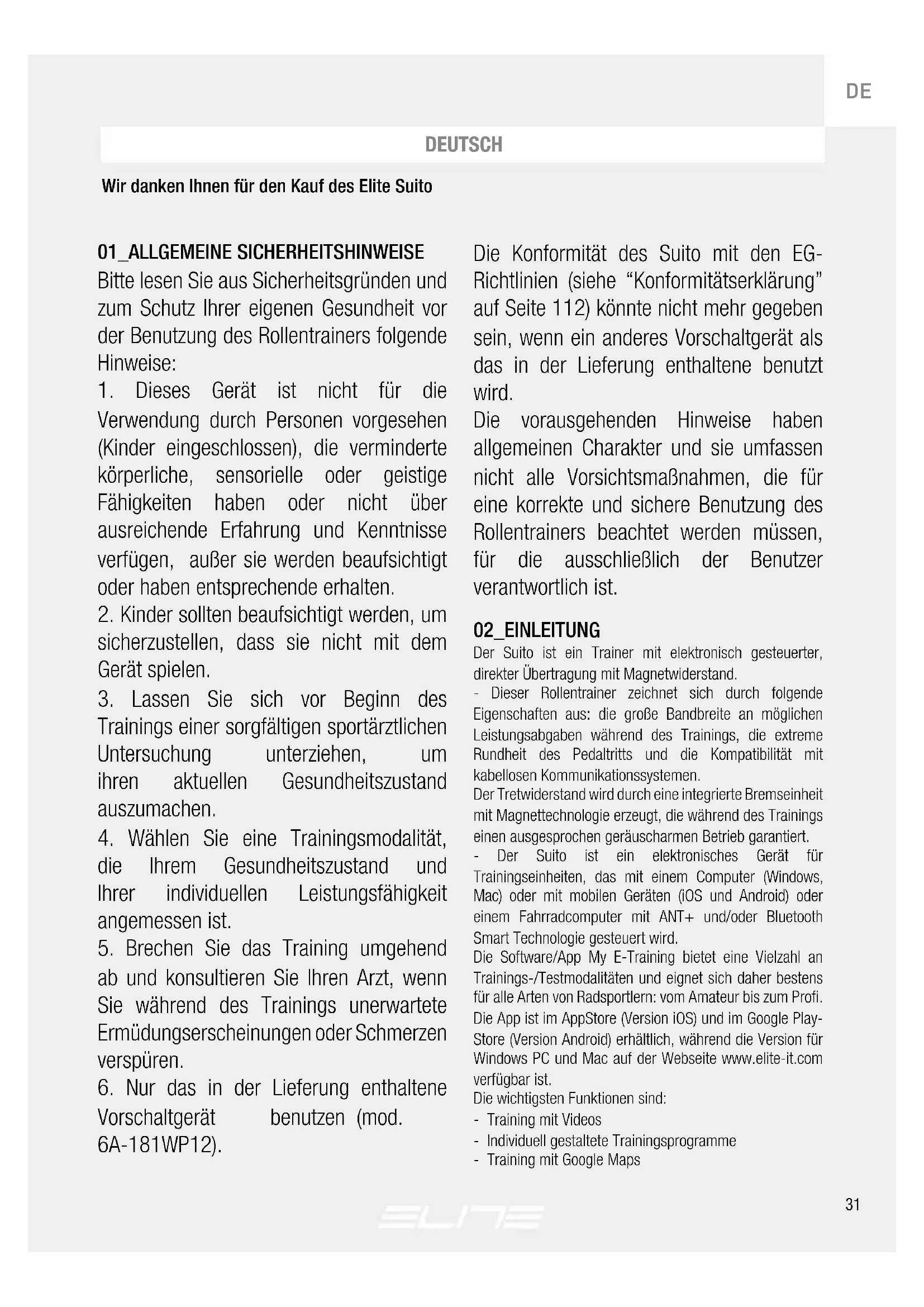

DEUTSCH Wir danken Ihnen für den Kauf des Elite Suito 01_ALLGEMEINE SICHERHEITSHINWEISE Bitte lesen Sie aus Sicherheitsgründen und zum Schutz Ihrer eigenen Gesundheit vor der Benutzung des Rollentrainers folgende Hinweise:

1. Dieses Gerät ist nicht für die

Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorielle oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie werden beaufsichtigt oder haben entsprechende erhalten.

2. Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Gerät spielen.

3. Lassen Sie sich vor Beginn des

Trainings einer sorgfältigen sportärztlichen Untersuchung unterziehen, um ihren aktuellen Gesundheitszustand auszumachen.

4. Wählen Sie eine Trainingsmodalität,

die Ihrem Gesundheitszustand und Ihrer individuellen Leistungsfähigkeit angemessen ist.

5. Brechen Sie das Training umgehend

ab und konsultieren Sie Ihren Arzt, wenn Sie während des Trainings unerwartete Ermüdungserscheinungen oder Schmerzen verspüren.

6. Nur das in der Lieferung enthaltene

Vorschaltgerät benutzen (mod. 6A-181WP12). Die Konformität des Suito mit den EG- Richtlinien (siehe “Konformitätserklärung” auf Seite 112) könnte nicht mehr gegeben sein, wenn ein anderes Vorschaltgerät als das in der Lieferung enthaltene benutzt wird. Die vorausgehenden Hinweise haben allgemeinen Charakter und sie umfassen nicht alle Vorsichtsmaßnahmen, die für eine korrekte und sichere Benutzung des Rollentrainers beachtet werden müssen, für die ausschließlich der Benutzer verantwortlich ist. 02_EINLEITUNG Der Suito ist ein Trainer mit elektronisch gesteuerter, direkter Übertragung mit Magnetwiderstand. - Dieser Rollentrainer zeichnet sich durch folgende Eigenschaften aus: die große Bandbreite an möglichen Leistungsabgaben während des Trainings, die extreme Rundheit des Pedaltritts und die Kompatibilität mit kabellosen Kommunikationssystemen. Der Tretwiderstand wird durch eine integrierte Bremseinheit mit Magnettechnologie erzeugt, die während des Trainings einen ausgesprochen geräuscharmen Betrieb garantiert. - Der Suito ist ein elektronisches Gerät für Trainingseinheiten, das mit einem Computer (Windows, Mac) oder mit mobilen Geräten (iOS und Android) oder einem Fahrradcomputer mit ANT+ und/oder Bluetooth Smart Technologie gesteuert wird. Die Software/App My E-Training bietet eine Vielzahl an Trainings-/Testmodalitäten und eignet sich daher bestens für alle Arten von Radsportlern: vom Amateur bis zum Profi. Die App ist im AppStore (Version iOS) und im Google Play- Store (Version Android) erhältlich, während die Version für Windows PC und Mac auf der Webseite www.elite-it.com verfügbar ist. Die wichtigsten Funktionen sind: - Training mit Videos - Individuell gestaltete Trainingsprogramme - Training mit Google Maps32

- Sichern, Importieren und Exportieren von Daten. Da der Suito das offene Protokoll ANT+ FE-C verwendet, ist er mit zahlreichen anderen Softwa- reprogrammen kompatibel, die nicht von Elite stammen, aber dasselbe drahtlose Protokoll verwenden. So sind auf dem Markt zahlreiche Programme / Apps / Vorrichtungen erhältlich, die mit diesem Protokoll und daher auch mit dem Suito absolut kompatibel sind.

03_KOMPATIBILITÄT DES FREILAUFKÖRPERS

Suito wird von ELITE mit einem Losradkörper geliefert, der mit Standardritzelkassetten mit 9/10/11 Gängen von Shimano

und anderen Herstellern kompatibel ist, die den Shimano

-Standard anwenden und mit einer bereits montierten Ritzelkassette mit 11 Gängen von Shimano

105 (11-28) ausgestattet sind. Als Zubehör ist ein Freilaufkörper lieferbar, der mit einer 9-/10-/11-fach Kassette von Campagnolo

kompatibel ist. In diesem Fall muss der Körper, der ursprünglich auf dem Suito vorhanden ist, durch das Zubehörteil ausgewechselt werden; für die korrekte Ausführung müssen die Anweisungen auf 20 Absatz beachtet werden. Der Suito ist mit Fahrrädern mit 130 oder 135 mm Naben und Schnellspannern mit einem Durchmesser von 5 mm sowie mit Fahrrädern mit einer 142 mm Steckachse mit einem Durchmesser von 12 mm kompatibel. Folgendes Zubehör ist erhältlich: - Boost-Adapter für Fahrräder mit 148 mm-Steckachse mit 12 mm Durchmesser. - Adapter für Fahrräder mit 135 mm-Steckachse mit 10 mm und 12 mm Durchmesser Wenn Sie bezüglich der Ausstattung (Schaltung, Nabe, Schnellspanner, etc.) Ihres Fahrrads unsicher sind, wenden Sie sich an den Händler Ihres Vertrauens, damit die korrekte Anwendung sowie Kompatibilität mit dem Suito garantiert werden kann. 04_KRAFTLEISTUNGSBEREICH Der Kraftleistungsbereich, den der Rollentrainer abdecken kann, ist sehr weit gesteckt und hängt von der Geschwindigkeit ab. Je schneller man in die Pedale tritt, desto größer ist der Kraftleistungsbereich. Es ist jedoch möglich, dass extreme Bedingungen bestehen, in denen die geforderte Kraftleistung außerhalb des Bereichs liegt (zu hoch oder zu niedrig). In diesen Fällen liefert der Rollentrainer den möglichen Max.-/Mindestwert und kehrt zu einem korrekten Arbeitsablauf zurück, sobald die Bedingungen wieder mit der vom Suito Kraftleistung kompatibel sind. Wenn die erforderliche Kraftleistung sich als außerhalb des realisierbaren Kraftleistungsbereichs liegend erweist, zeigt der Rollentrainer auf dem Bildschirm die effektiv in diesem Moment produzierte Kraftleistung und nicht die theoretische an. 05_STEIGUNG Die maximal simulierbare Neigung ist je nach Geschwindigkeit und Gewicht unterschiedlich. Die erforderliche Kraft, um eine Steigung in Angriff zu nehmen, weicht nämlich je nach der Geschwindkeit, mit der man sie angeht (höhere Geschwindigkeit = höhere Kraft), und des Gewichts (um mehr Gewicht zu heben, ist mehr Kraft erforderlich) ab. Wenn die Situation eine höhere Kraft als die maximal verfügbare erfordert, liefert Suito weiterhin die maximale Kraft; folglich stellt man keine weitere Erhöhung des Widerstands fest. Der Suito stützt sich auf ein Magnetsystem, das auf der Bewegung eines Magnetarms innerhalb einer bewegten Metallscheibe aufbaut. Über diese Technologie können selbst minimale Neigungsveränderungen wahrheitsgetreu simuliert werden, wobei die Trägheit genau wie auf der Straße berücksichtigt wird. Die Änderung des Widerstands erfolgt daher sowohl bei der Zu- wie bei der Abnahme des Widerstands schrittweise. Durch dieses System kann die vollkommene Trittblockierung aufgrund eines zu hohen Leistungsniveaus verhindert werden. 06_ÜBERTRAGUNGSPROTOKOLLE Der Suito verwendet verschiedene Übertragungsprotokolle für die Interaktionen und das Senden von Daten an Programme / Apps / Vorrichtungen. Überprüfen Sie mit dem Hersteller der App/des Programms/ des Peripheriegerätes die Kompatibilität mit einem oder mehreren dieser Protokolle. BLUETOOTH SMART "Fitness Machine Service - Indoor Bike" (FTMS) Protokoll. Dieses Protokoll ermöglicht dem kompatiblen Programm / app / Gerät die Trainingsdaten zu erhalten und den Widerstand der Rolle zu variieren. Mit diesem Protokoll ist eine vollständige Interaktion mit der Rolle möglich. "Service Speed&Cadence" (Geschwindgketi –Tritt -frequenz) Protokoll. Über dieses Protokoll können die Daten hinsichtlich Geschwindigkeit und Trittfrequenz des Rollentrainers gesendet werden. Über dieses Protokoll kann keine Interaktion mit einem Programm / einer App / einer Vorrichtung erfolgen. "Service Power" (Leistung) Protokoll. Über dieses Protokoll kann der Wert der Kraftleistung gesendet werden, die der Athlet entwickelt. Über dieses Protokoll kann keine Interaktion mit dem Programm / der App / der Vorrichtung erfolgen. In den meisten Fällen verfügen Smartphones und Tablets bereits über die Bluetooth Smart-Konnektivität, daher ist33

keine weitere, zusätzliche Komponente erforderlich, um mit dem Suito kommunizieren zu können. Es könnte sein, dass ältere Geräte nicht kompatibel sind. Stellen Sie mit dem Hersteller die Kompatibilität mit Blue-tooth Smart sicher. ANMERKUNGEN : Wenn der Rollentrainer über ein Peripheriegerät mit einem Bluetooth Smart Protokoll verbunden ist, ist es nicht mehr möglich, ihn mit einem anderen Bluetooth Gerät zu verbinden. Dies rührt von einem Limit des Bluetooth Smart-Protokolls her. ANT+ "ANT+ FE-C" Protokoll. Über dieses Protokoll kann das Programm / die App / die Vorrichtung die Trainingsdaten erhalten und den Widerstand des Rollentrainers anpassen. Dieses Protokoll macht die Interaktion mit dem Rollentrainer möglich. "ANT+ Speed&Cadence" (Geschwindigkeit&Trittfrequenz) Protokoll. Über dieses Protokoll können die Daten hinsichtlich Geschwindigkeit und Trittfrequenz des Rollentrainers gesendet werden. Dieses Protokoll ist viel üblicher als ANT+ FE-C, allerdings ist die Interaktion mit der App / dem Programm / dem Gerät nicht möglich. "ANT+ Power" (Leistung) Protokoll. Über dieses Protokoll kann der Wert der Kraftleistung gesendet werden, die der Athlet entwickelt. Dieses Protokoll ist üblicher als ANT+ FE-C, allerdings ist die Interaktion mit der App / dem Programm / dem Gerät nicht möglich. Außer im Falle einiger Smartphones (Android) mit integrierter ANT+ - Konnektivität ist für die Verbindung über das ANT+ - Protokoll ein USB-Stick erforderlich. Mit Android-, Windows PC- und Mac-Peripheriegeräten muss ein ANT+ USB-Stick verwendet werden. Dieser USB- Stick kann über die Webseite www.shopelite-it.com oder andere Kanäle erworben werden. Mithilfe des ANT+ USB- Sticks kann sich das Peripheriegerät über das Protokoll ANT+ mit der Rolle verbinden. Für Android-Peripheriegeräte ist ein OTG-Adapterkabel erforderlich. Für iOS-Peripheriegeräte muss ein spezieller Stick (nicht mitgeliefert) verwendet werden, der auf den 30-Pin iOS- Verbinder passt. Die vollständige Liste der mit dem ANT+ - Protokoll kompatiblen Geräte finden Sie auf der Webseite von ANT+ (http://www.thisisant.com/directory/. 07_ZUSTANDSLEDS Der Suito übermittelt die Daten der Geschwindigkeit, der Trittfrequenz und der Kraftleistung über ANT+ - und Bluetooth Smart-Protokolle. Auf der elektronischen Platine befinden sich 3 LEDs, die Aufschluss über den Versorgungszustand und die Funktionsweise der Platine selbst geben und darüber hinaus über die verwendete Protokollart informieren. Die LEDs haben 3 Farben: Rot = zeigt die Versorgung des Rollentrainers an. - Ausgeschaltet = der Suito wird nicht versorgt oder er befindet sich im Energiesparmodus - Eingeschaltet = der Suito wird versorgt Blau = zeigt die Funktionsweise des Suito mit dem Protokoll Bluetooth Smart an. - Blinkend = wartet auf die Verbindung. - Eingeschaltet = der Suito überträgt unter Verwendung des Bluetooth Smart - Protokolls. Grün = zeigt die Funktionsweise des Suito mit dem Protokoll ANT+ an. - Blinkend = wartet auf die Verbindung. - Eingeschaltet = der Suito überträgt unter Verwendung des ANT+ - Protokolls. 08_POWER METER LINK (PML) Auf Suito ist auch eine Funktion mit dem Namen Power Meter Link implementiert, die es gestattet, sehr viel genauere Leistungsdaten zu erhalten. Diese Funktion gestattet es Suito, einen eventuell auf dem Fahrrad vorhandenen Leistungssensor als Leistungsquelle zu verwenden. Auf diese Weise ist Suito genauer, da die vom Sensor gemessenen Leistungsdaten genauer sind als die, die der Suito mit seinen Formeln in der Lage zu berechnen ist. Hinweis: Diese Funktion kann nicht verwendet werden, wenn kein Leistungssensor auf dem Fahrrad installiert ist. GEBRAUCH - Kombination. Suito sucht bei seinem Start automatisch einige Sekunden nach eventuell vorhandenen Leistungssensoren. Wird ein Sensor gefunden, wird die Verbindung mit diesem hergestellt und seine Daten werden verwendet. Aus diesem Grund ist es ratsam, sich der Übertragung des Leistungssensors zu vergewissern, bevor die Rolle mit Strom versorgt wird. Außerdem speichert Suito, sobald die Verbindung erfolgt ist, die Seriennummer des Leistungssensors für die nachfolgenden Trainingseinheiten. Sollten sich in dem Raum mehrere Leistungssensoren befinden, stellt Suito die Verbindung mit dem Leistungssensor mit dem stärksten Signal her, bei dem es sich normalerweise um den auf dem Fahrrad vorhandenen handelt. - Anschließende Trainingseinheiten. Bei den anschließenden Trainingseinheiten versucht der Suito bei jedem Start, sich immer mit dem Sensor zu verbinden, mit dem er das erste Mal kombiniert wurde. Sollte es ihm nicht gelingen, die Verbindung mit dem Sensor herzustellen, oder der Sensor nicht vorhanden sein,34

verwendet Suito seine eigenen Algorithmen zur Berechnung der Leistung. - Löschen des kombinierten Sensors. Sollte man den Sensor wechseln wollen, muss nur die Rolle durch Bewegen des Rads (auch per Hand) oder ein paar Pedaltritte innerhalb von einigen Sekunden mit Strom versorgt werden. Denn beim Start setzt Suito bei einer Geschwindigkeit von mehr als null den gespeicherten Sensor zurück und beginnt die Suche nach einem neuen Sensor, als ob es das erste Mal wäre. Wenn Suito die Seriennummer des Leistungssensors zurücksetzt, erfolgen sechs leichte Vibrationen, um den erfolgten Löschvorgang zu bestätigen. HINWEISE: - Ist Suito mit dem falschen Sensor verbunden, muss nur der mit ihm kombinierte Sensor zurückgesetzt und der Kombinationsvorgang wiederholt und dabei darauf geachtet werden, den Sensor zu entfernen, mit dem Suito nicht verbunden werden soll. - Verliert Suito während des Trainings die Verbindung mit dem Leistungssensor, wird automatisch auf die Verwendung der Formeln zur Leistungsberechnung gewechselt. In der Zwischenzeit wird weiter versucht, die Verbindung mit dem Sensor wieder herzustellen. - Die Rolle sucht zuerst die ANT+- und danach die Bluetooth-Sensoren. Ist der Leistungssensor sowohl für ANT+ als auch für Bluetooth ausgelegt, ist es sehr wahrscheinlich, dass die Rolle sich mit dem ANT+-Signal verbindet. - Die Vibrationen beim Löschen sind sehr schwach. Es könnte notwendig sein, die Hand auf die Widerstandseinheit zu legen, um sie wahrzunehmen. - Im Fall von Bluetooth-Pedalen/-Pedalarmen, wird die Rolle nur mit einem davon verbunden. In diesem Fall ist es nicht möglich, im Voraus festzulegen, mit welchem Pedal/ Pedalarm die Verbindung erfolgt. Außerdem beträgt der versandte Wert, da in diesem Fall jedes Pedal/jeder Pedalarm die von dem jeweiligen Bein erreichte Leistung misst, ca. die Hälfte des vom Fahrer erreichten Gesamtwerts. In diesem Fall ist für eine korrekte Verwendung die Aktivierung der Option "Leistung verdoppeln" (“double power”) über die App My E-training erforderlich (Parameter – erweiterte Konfiguration). - Während der anfänglichen Suche der Leistungssensoren blinkt die grüne Led schnell.

09_GENAUIGKEIT DES LEISTUNGSWERTS

Der von Suito versandte Leistungswert ist das Ergebnis verschiedener Berechnungen. Diese Berechnungen erfolgen vorrangig unter Berücksichtigung der Geschwindigkeit, bei der gefahren wird, der Bremse des Rollentrainers und anderer Faktoren. Um die Genauigkeit zu verbessern, wird jeder Suito von Elite werkseitig kalibriert, um den Fehler so weit wie möglich zu reduzieren, doch es gibt einige Faktoren, die sich langfristig ändern und damit die Leistungsgenauigkeit verringern könnten. Beim Spindown handelt es sich um einen Kalibriervorgang, der es dem Rollentrainer gestattet, eventuelle gebrauchsbedingte Schwankungen einzuschätzen und ihren Einfluss auf den von der Rolle erzeugten Widerstand auszugleichen. Vorgehensweise: Es ist wichtig, die Kalibrierung vorzunehmen, wenn der Rollentrainer seit mindestens 10 Minuten warmgelaufen ist. Um den Vorgang auszuführen, den entsprechenden Befehl in der App oder im Programm My E-Training auswählen und den Anweisungen folgen. Der Befehl zum Starten des Vorgangs befindet sich auf der Seite der Einstellungen der App. Darüber hinaus muss zu treten begonnen und beschleunigt werden, bis ein bestimmter Wert erreicht wurde. Beim Eingang der Aufforderung, mit dem Treten aufzuhören, umgehend aufhören. Nach bereits wenigen Sekunden wird die Information erteilt, dass die Kalibrierung erfolgreich durchgeführt worden ist. Der Spindown-Wert wird im Suito gespeichert, so dass stets korrekte Kraftleistungswerte an jedes einzelne verbundene Peripheriegerät sowie an Programme / Apps / Vorrichtungen von Drittanbietern gesendet werden können. Hinweise: - das vorab beschriebene Kalibrierungsverfahren kann auch mithilfe von nicht von Elite hergestellten anderen Programmen / Apps / Vorrichtungen erfolgen. - Die Füße auf den Pedalen lassen, bis der Vorgang abgeschlossen ist. - Ist der Rollentrainer an das Ergometer des Fahrrads (wenn vorhanden) angeschlossen, gelten die oben genannten Hinweise nicht mehr, da die Leistungen nicht mehr berechnet, sondern von dem auf dem Fahrrad vorhandenen Sensor gemessen wird. Lesen Sie diesbezüglich für weitere Informationen das Kapitel "Power Meter Link (PML)". 10_TRITTFREQUENZSENSOR Beim Suito kommt ein innovatives System zur Ermittlung der Trittfrequenz zum Einsatz, das als “sensorless” (ohne Sensor) bezeichnet wird. Dies ist dank einer komplizierten, auf der Geschwindigkeit basierenden Kalkulation möglich. Dies kommt vor allem dann vor, wenn eine hohe Trittfrequenz bei niedrigem Widerstand realisiert wird. Sollte die Präzision des "sensorLess"-Systems nicht35

ausreichen, kann ein auf dem Fahrrad/der Tretkurbel zu installierender kabelloser Sensor erworben werden. Der Großteil der Apps/Programme/Geräte gestattet die Auswahl eines Sensors als Quelle des Trittfrequenzwerts. 11_HERZFREQUENZMESSER - Der Suito ist nicht in der Lage die Werte vom Herzfrequenzmesser zu empfangen, diese werden normalerweise direkt vom verwendeten Peripheriegerät empfangen. - Die Kompatibilität mit den verschiedenen Herzfrequenzgurten hängt vom Peripheriegerät/Programm/ benutzte Applikation ab. Applikation von Elite My E-Training können nur die ANT+ Herzfrequenzgurte benutzt werden, auch die Gurte Bluetooth Smart verwendet werden können. Mit der Applikation von Elite My E-Training können also die Herzfrequenzgurte mit beiden Protokollen verbunden und verwendet werden.

Für das Training empfiehlt sich die Verwendung des Programms / der App My E-training, die für iOS, Android, Windows und Mac OS verfügbar ist. My E-training ist ein Komplettsystem, das verschiedene Trainingsarten wie Video, konfigurierbare Programme, Rennen mit Google Maps, Wettbewerbe über Internet und zahlreiche andere Funktionen ermöglicht. - Es kann jedoch auch sogenannte Drittanbieter-Software verwendet werden, die mit den Kommunikationsstandards der Rolle kompatibel sein muss. Im Handel sind viele Programme/App/Peripheriegeräte erhältlich, die sich mit dem Suito verbinden können. - Für eine korrekte Verbindung des Programms/App/ Peripheriegerätes mit der Rolle müssen die entsprechenden Anleitungen aufmerksam gelesen werden. - Vor der Benutzung jeder Applikation und vor Beginn des Verbindungsvorgangs muss sichergestellt werden, dass der Trainer elektrisch versorgt ist und sich nicht im Stromsparmodus befindet. Der Trainer muss, über das sich in der Verpackung befindende Netzgerät, an die Elektrostromleitung angeschlossen werden. Die elektronische Platine der Rolle ist mit LEDs ausgestattet, die den Rollenzustand anzeigen. Detailinformationen dazu finden Sie im Abschnitt „Zustandsleds“.

13_BEZEICHNUNG UND LISTE DER

KOMPONENTEN Ihr Suito besteht aus folgenden Komponenten: 1 Suito-Körper (A) 2 Distanzstücke des Losradkörpers (B) 1 Wagenadapter (C) 1 rechter Wagen-Adapter L=130-135mm (D) 1 linker Wagen-Adapter L=130-135mm (E) 1 rechter Wagen-Adapter L=142 mm (F) 1 linker Wagen-Adapter L=142 mm (G) 1 Schnellspanner (H) 1 Vorderradstütze (I) 1 Vorschaltgerät (L) ACHTUNG: Die Adapter Bez. C, D, E, F und G sind Bauteile mit geringen Abmessungen und können leicht verloren gehen. Beim Versetzen des Rollentrainers wird empfohlen, die Adapter zu entfernen und in ihrem Beutel aufzubewahren, da sie während des Transports leicht herunterfallen könnten. Eventuelle Ersatzteile sind in unserem Online-Shop erhältlich oder indem Sie sich direkt an Elite und/oder den Händler in Ihrem Land wenden. 14_MONTAGE SUITO - Den Suito auspacken (A) - Den Suito (A) in der Vertikale positionieren und mit Hilfe des oberen Griffs in der Position halten - Klappen Sie das rechte Bein aus, bis der Sicherheitsblockmechanismus ausgelöst wird (Abb. 1) - Klappen Sie das linke Bein aus, bis der Sicherheitsblockmechanismus ausgelöst wird (Abb. 2) Die Standfestigkeit des Rollentrainers (Abb. 3) überprüfen und gegebenenfalls die verstellbaren Stellfüße betätigen (Abb. 4).

Im Suito ist bereits eine Ritzelkassette mit 11 Gängen von Shimano

105 (11-28) montiert. Um eine Kassette mit 9/10 Gängen von Shimano

oder von anderen Herstellern, die den Standard Shimano

anwenden, zu verwenden, ist Folgendes erforderlich:

1) Die vormontierte Kassette vom Losradkörper (Abb. 5)

2) Die Distanzstücke (Bez. B) auf dem Losradkörper

positionieren, bevor die neue Ritzelkassette eingesetzt wird. - Üblicherweise sind 2 Distanzstücke (Bez. B) für die Kassette mit 9 Übersetzungen von Shimano

(Abb. 6) und 1 Distanzstück für die Kassette mit 10 Übersetzungen (Abb. 7) erforderlich. Je nach Marke der verwendeten Kassette könnte es Abweichungen zu den obigen allgemeinen Anweisungen und Informationen geben.

3) Verwenden Sie zum Anziehen der Mutter einen

Drehmomentschlüssel, um die Kassette am Freilaufkörper zu befestigen (Abb. 8). ACHTUNG!36

Bitte halten Sie sich bei der Montage, bezüglich eventueller Distanzstücke sowie Anzugsmomenten, genau an die Anweisungen des Herstellers Ihrer Kassette. ANMERKUNG: Falls Sie bei der Montage der Kassette unsicher sind, wenden Sie sich bitte an Ihren Händler, da die Garantie keine Schäden am Fahrrad und/oder Suito abdeckt, insofern diese auf eine falsche Montage zurückzuführen sind. Für Fahrräder mit Wagen 130-135 mm (5,1 -5,3 Zoll) müssen der rechte Wagenadapter (Bez. D) (Abb. 9) und der linke Adapter eingesetzt werden (E) (Abb. 10). Im Fall von Fahrrädern mit Steckachse ø12 mm (ø 0,47 Zoll) und Wagen mit 142 mm (5,6 Zoll) den entsprechenden Absatz 17 einsehen.

16_MONTAGE DES FAHRRADS

- Lösen Sie die hintere Bremse des Fahrrads, das verwendet werden soll und und legen Sie die Kette auf das kleinste Ritzel des Hinterrads und des vorderen Blattes. Das Quick Release vom Hinterrad nehmen. - Das Hinterrad vom Fahrrad entfernen. - Das Quick Release und den Wagenadapter (Bez. C) auf die Welle der Ritzelkassette des Suito setzen (Abb. 14). - Setzen Sie die Quick Release und den Wagenadapter auf die Welle des Ritzelpakets (Abb. 15). - Setzen Sie die hinteren Gabeln des Fahrrads vollständig auf die Welle des Ritzelpakets des Suito (Abb. 16) und achten Sie dabei darauf, dass der Wagenadapter (Bez. C) je nach Typ des Fahrrads richtig eingesetzt wird: - Externer Wagenadapter (Bez. C) für Rennrad und Chrono (Wagen 130 mm) (Abb. 17). - Interner Wagenadapter (Bez. C) für Mountainbike (Wagen 135 mm) (Abb. 18). ANMERKUNG: die gerändelte Seite des Wagenadapters (Bez. C) muss zur Gabel des Fahrrads weisen. - Befestigen Sie das Fahrrad stabil am Suito und ziehen Sie die Quick Release fest, um einen sicheren Halt zu gewährleisten. Der erzielte Druck muss es gestatten, dass die Gabeln des Fahrrads an der Struktur des Suito blockiert bleiben. - Überprüfen Sie die Stabilität des Fahrrads durch Ziehen und Drücken am horizontalen Rohr des Rahmens sowie am Sattel. Sollte das Fahrrad nicht stabil am Suito befestigt sein, den Schnell-spanner fester anziehen. - Sobald es installiert ist , die Vertikalität des Fahrrads überprüfen. ACHTUNG: Die Fahrradgabel muss auf dem Enden der Adapter aufliegen und nicht auf dem Schnellspanner. Elite haftet nicht für eventuelle Folgen oder Schäden, die sich aus der nicht korrekten Montage des Fahrrads auf dem Rollentrainer ergeben können

1) Den rechten und linken Adapter (Bez. F - G) für Wagen

mit 142 mm einsetzen (Abb. 16);

2) Lösen Sie die hintere Bremse des Fahrrads, das

verwendet werden soll und und legen Sie die Kette auf das kleinste Ritzel des Hinterrads und des vorderen Blattes. Die Steckachse des Hinterrads entfernen.

3) Setzen Sie die hinteren Gabeln des Fahrrads vollständige

auf die Welle der Kassetten des Suito setzen.

4) Die Steckachse auf die Welle der Kassetten des Suito

5) Das Fahrrad stabil am Suito befestigen, indem der

Steckachse festgezogen wird, um sicheren Halt zu gewährleisten. Der erzielte Druck muss es gestatten, dass die Gabeln des Fahrrads an der Konstruktion des Suito blockiert bleiben.

6) Überprüfen Sie die Stabilität des Fahrrads durch Ziehen

und Drücken am horizontalen Rohr des Rahmens sowie am Sattel. Sollte das Fahrrad nicht stabil am Suito befestigt sein, die Steckachse fester anziehen.

7) Wird eine größere Standfestigkeit des Fahrrads

gewünscht, ist es empfehlenswert die Vorderradstütze (Bez. I) im Lieferumfang zu verwenden, die unter dem Vorderrad anzubringen ist. - Sie können mit dem Training beginnen. Wir empfehlen zu Beginn langsam zu treten, um sich sukzessive mit der Funktionsweise des Suito vertraut zu machen. 18_VERSORGUNG - Im Suito befindet sich eine elektronische Platine, die über ein Standard-Vorschaltgerät versorgt wird (in der Packung enthalten). Im Suito befindet sich eine elektronische Platine, die über ein Standard-Vorschaltgerät versorgt wird (in der Packung enthalten). Das Vorschaltgerät in die elektrische Steckdose und den Stecker in den Verbinder des Suito auf der Rückseite des Rollentrainers (Abb. 17) einschieben. Eine leichte Vibration zeigt an, dass sich das System in die Ausgangsposition begibt. Dieser Vorgang kann bis zu ca. 15 s in Anspruch nehmen. Das Kabel in dem dafür vorgesehenen Sitz im rückseitigen Teil des Rollentrainers positionieren und in den Enden im unteren Bereich der hinteren Kunststoffteile einhaken (Abb. 18) Die Konformität des Suito mit den EG-Richtlinien (siehe “Konformitätserklärung” auf Seite 112) könnte nicht mehr gegeben sein, wenn ein anderes Vorschaltgerät als das in der Lieferung enthaltene benutzt wird.

19_ABNEHMEN DAS FAHRRADS

- Legen Sie die Kette des Fahrrads auf das kleinste Ritzel37

der Kassette des Suito und des vorderen Blattes des Fahrrads. - Den Quick Release öffnen (oder die Steckachse herausziehen) und das Fahrrad vom Suito nehmen. - Für den Transport oder zur Verringerung der Abmessungen während der Nichtverwendung des Rollentrainers: Die Lenkradschalter anheben (Abb. 19) und die seitlichen Beine einklappen (Abb. 20 - 21). ACHTUNG: Die Adapter Bez. C, D, E, F und G sind Bauteile mit geringen Abmessungen und können leicht verloren gehen. Beim Versetzen des Rollentrainers wird empfohlen, die Adapter zu entfernen und in ihrem Beutel aufzubewahren, da sie während des Transports leicht herunterfallen könnten. Eventuelle Ersatzteile sind in unserem Online-Shop erhältlich oder indem Sie sich direkt an Elite und/oder den Händler in Ihrem Land wenden. 20_MONTAGEANWEISUNG DES

- Ersetzen Sie den Freilaufkörper, der ursprünglich auf dem Suito montiert ist, durch das Zubehörteil, dass mit der 9-/10-/11fach Kassette von Campagnolo

kompatibel ist und gehen Sie dabei wie folgt vor:

1) Die vormontierte Kassette im Rollentrainer entfernen

2) Die Befestigungsbuchse lösen (Abb. 23).

3) Ziehen Sie den Freilaufkörper von der Welle des Suito

4) Setzen Sie den vollständigen Körper, welche mit der

5) Die Anzugsbuchse mit einem 17er-Gabelschlüssel auf

ein Anzugsmoment von 5 Nm anziehen. Benutzen Sie zum Blockieren der Buchse auf der Welle ein öl-kompatibles Gewindeblockiermittel mit mittlerem Widerstand. ACHTUNG! Bitte halten Sie sich bei der Montage, bezüglich eventueller Distanzstücke sowie Anzugsmomenten, genau an die Anweisungen des Herstellers Ihrer Kassette. Anmerkung: Falls Sie bei der Montage der Kassette unsicher sind, wenden Sie sich bitte an Ihren Händler, da die Garantie keine Schäden am Fahrrad und/oder Suito abdeckt, insofern diese auf eine falsche Montage zurückzuführen sind. 21_WARTUNG Es ist kein spezifisches Wartungsprogramm für den Suito erforderlich, beachten Sie jedoch die folgenden Empfehlungen: - Reinigen Sie den Rollentrainer nach jedem Training, um die Ablagerung von Staub und Schweiß zu vermeiden. - Führen Sie keine Reinigung des Fahrrads oder das Ölen der Kette durch, wenn das Fahrrad auf dem Suito montiert ist, da die Reinigungsmittel die Lager und sonstige interne mechanische Bauteile irreparabel beschädigen könnten. - Überprüfen Sie vor jedem Training die korrekte Befestigung sowie die uneingeschränkte Funktionalität des Quick Release. - Im Allgemeinen funktioniert das Fahrrad nach der Montage auf dem Suito korrekt, gelegentlich kann eine geeignete Einstellung notwendig sein, um die korrekte Funktion zu garantieren. Wenden Sie sich im Zweifelsfall an Ihren Händler, um den ordnungsgemäßen Betrieb mit dem Suito zu gewährleisten. 22_ACHTUNG - Der Suito erwärmt sich während der Benutzung. Bevor die Schalen berührt werden, muss der Suito zuerst abgekühlt sein. - Benutzen Sie den Rollentrainer Suito, wie im Handbuch beschrieben. - Der Suito ist nicht mit einer Notbremse ausgestattet. - Der Suito wurde konzipiert und gefertigt, um die maximale Sicherheit des Benutzers sowie Dritter zu gewährleisten, es muss jedoch sichergestellt werden, dass sich weder Personen, noch Kinder oder Tiere dem Rollentrainer während der Benutzung nähern können, da die Bauteile in Bewegung des Rollentrainers und des Fahrrads im Fall des Kontakts zu Schäden oder Verletzungen führen können. - Vermeiden Sie es in jedem Fall, Finger, kleine Gegenstände usw. in die Schlitze des Suito einzuführen, da ein großes Risiko der Beschädigung des Rollentrainers bzw. von schweren Verletzungen besteht. - Stellen Sie den Rollentrainer vor Beginn des Trainings an einem geeigneten Ort auf, fern von potentiell gefährlichen Gegenständen (Möbeln, Tischen, Stühlen usw.), um jedes Risiko von unbeabsichtigten Kontakten zu vermeiden. - Der Stützbock wurde für die Benutzung durch einen Radfahrer konzipiert. - Stellen Sie vor Beginn des Trainings sicher, dass das Fahrrad sicher und stabil auf dem Suito montiert ist. - Es gibt keine Komponenten, die im Inneren einzeln benutzt werden können. Der Gewährleistungsanspruch verfällt, wenn das Gerät geöffnet oder abgeändert wird. - Da die Füße aus rutschfestem, weichem Material gefertigt sind, ist es möglich, dass sie während der Benutzung Spuren auf dem Boden hinterlassen. - Bei Nichtbenutzung das Vorschaltgerät nicht am Rollentrainer angeschlossen lassen. - Den Suito nicht an nassen oder feuchten Orten aufbewahren. Dies könnte die elektronischen Komponenten beschädigen. - Nur das in der Lieferung enthaltene Vorschaltgerät benutzen.38

-Die Konformität des Suito mit den EG-Richtlinien (siehe “Konformitätserklärung” auf Seite 112) könnte nicht mehr gegeben sein, wenn ein anderes Vorschaltgerät als das in der Lieferung enthaltene benutzt wird. - Elite übernimmt keinerlei Verantwortung für eventuelle Funktionsstörungen im Falle der Verwendung anderer Programme / Apps / Vorrichtungen. - Das Vorhandensein von elektrischen Hochspannungsleitungen, Ampeln, elektrischen Eisenbahnlinien, elektrischen Bus- oder Straßenbahnlinien, Fernsehapparaten, Automobilen, Fahrradcomputern, Fitness-Geräten und Handys im Aktionsradius der Konsole oder die Überquerung von elektrischen Sicherheitsschwellen können Interferenzen bewirken. Der Gebrauch weiterer Wireless-Empfänger könnte daher die Funktion des Suito aufgrund dieser Interferenzen verändern oder vollständig hemmen. - Es muss vermieden werden, den Suito bei Nichtbenutzung über längere Zeit direktem Sonnenlicht auszusetzen. 23_FEHLERSUCHE - Problem: Während des Trainings tritt das Gefühl eines leichten Verrutschens des Rads auf. - Antwort: Es könnte sein, dass der innere Antriebsriemen leicht gelockert ist. Wenden Sie sich an Elite, um Hinweise zur Vorgehensweise zu erhalten. ACHTUNG: Den Riemen nicht selbst spannen, er könnte dadurch reißen. Sollte der Riemen reißen, muss der Rollentrainer bei Elite oder einer der Kundendienststellen zur Reparatur eingesandt werden. - Problem: die angezeigte Geschwindigkeit ist sehr hoch (auch mehr als 100 km/h). - Antwort: Vermutlich wurde der Umfang der Rolle auf dem verwendeten Gerät falsch eingegeben. Der Suito versendet Trainingsdaten nach verschiedenen Protokollen. Eines davon ist das von den Geschwindigkeitssensoren verwendete Protokoll. Sollte das verwendete Gerät zum Anzeigen der Geschwindigkeit diese Protokoll verwenden, dann muss der eingegebene Radumfang geändert werden. Es muss ein Wert des Radumfangs eingegeben werden, der dem tatsächlichen Wert des Rads geteilt durch 24,8 entspricht. Beispiel: beträgt der Radumfang 2095 mm, dann ist der als Umfang einzusetzende Wert 2095 /24,8 = 84mm. - Problem: Der Suito verbindet sich nicht mit dem Peripheriegerät. - Antwort: Versuchen Sie, das Gerät / Telefon /Tablet / den Computer neu zu starten. Vor der Herstellung der Verbindung auch den Rollentrainer neu starten. - Problem: das Fahrrad befindet sich nicht perfekt in der Vertikale. - Antwort: Zuvor kontrollieren, ob das Einspannen des Fahrrads im Schnellspanner korrekt erfolgt ist. Eventuell versuchen, diesen zu öffnen und den Rahmen gut einschieben, um festzustellen, ob der Schnellspanner vollständig von beiden Seiten in die beiden Gabeln eingesetzt ist. Eventuell versuchen, die beiden Außenfüße einzustellen, indem das jeweilige Bein zum Anheben gelöst wird. 24_VERPACKUNG Falls der Rollentrainer aus Kundendienst- oder anderen Gründen versandt werden muss, ist eine korrekte Verpackung von grundlegender Bedeutung: - das Speisekabel vom Suito abtrennen; - das Speisekabel in einem vor Feuchtigkeit geschützten Behälter verwahren; - den Suito in die Originalschachtel packen. Falls diese Schachtel nicht zur Verfügung steht, beim Verpacken besondere Vorsicht auf das Schwungrad verwenden. Während des Versands werden die Packstücke oft unachtsamer Behandlung und starken Stößen ausgesetzt; eine nicht ausreichend bemessene Verpackung birgt also das Risiko, den Rollentrainer auf irreparable Weise zu beschädigen. Diese Art von Beschädigung ist nicht durch die Garantie gedeckt. N.B.: Vor Versand des Rollentrainers oder seiner Komponenten an den Kundendienst bitte auf jedem Fall vorher die Firma Elite oder deren Händler konsultieren. Eventuelle nicht vereinbarte Einsendungen werden nicht angenommen. 25_COPYRIGHT Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Genehmigung seitens ELITE S.r.l. reproduziert oder übertragen werden. Die Software des Suito und der dazugehörige Code sind Eigentum der ELITE S.r.l.

26_ ÄNDERUNGEN AN DEN PRODUKTEN

ELITE behält sich auch zur Anpassung an den technologischen Fortschritt das Recht vor, Änderungen an den Produkten oder ihren Spezifikationen vorzunehmen, ohne den Kunden vorab darüber zu informieren, für: a) Änderungen, die sich nicht negativ auf die Leistungen des Produkts auswirken; b) Änderungen, die erforderlich sind, um die Spezifikationen des Produkts zu erfüllen oder zu verbessern; c) Änderungen, die zur Anpassung an anwendbare gesetzliche Bestimmungen oder Regelungen erforderlich sind.39

ELITE behält sich außerdem das Recht vor, die Produkte mit diesen Verbesserungen ohne jede Verpflichtung zu liefern, die gleichen Änderungen an den zuvor erworbenen Produkten vorzunehmen, und behält sich außerdem das Recht vor, die Preise und die Verfügbarkeit der Modelle in Abhängigkeit von den Marktbedingungen, die Verfügbarkeit der Komponenten sowie weiteren Erwägungen des Unternehmens zu ändern. 27_HAFTUNGSAUSCHLUSS Elite S.r.l. haftet nicht für eventuelle vorübergehende oder bleibende Schäden an der körperlichen Unversehrheit des Benutzers, die eine direkte oder indirekte Folge der Benutzung des Rollentrainers sind.

28_HINWEISE ZUR ENTSORGUNG DES

Dieses Produkt entspricht den EU-Richtlinien 2002/95/ EG, 2002/96/EG und 2003/108/EG. Am Ende seiner Lebensdauer muss dieses Produkt separat vom Hausmüll entsorgt werden. Darauf weist auch das auf dem Gerät oder der Verpackung abgebildete Symbol der durchkreuzten Mülltonne hin. Der Benutzer muss das unbrauchbar gewordene Gerät daher bei den entsprechenden Sammelstellen zur getrennten Entsorgung (elektronischer bzw. elektrotechnischer Müll) abgeben oder es beim Kauf eines Neugeräts der gleichen Art an den Händler zurückgeben. Die richtige Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und fördert die Wiederverwendung der Materialien, aus denen sich das Gerät zusammensetzt.

2) IN NICHT-EU-LÄNDERN

Wenden Sie sich bitte an die zuständige Lokalbehörde und informieren Sie sich darüber, wie Sie vorgehen müssen, um eine umweltgerechte Entsorgung dieses Geräts zu gewährleisten. Technischer Kundendienst: Phone +39 049 5940044 e-mail: infol@elite-it.com40
