FSL 20 MW XS - Ofen FRANKE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts FSL 20 MW XS FRANKE als PDF.
| Produktart | Einbaubarer Mikrowellenherd mit Grill |
| Marke | Franke |
| Modell | FSL 20 MW XS |
| Fassungsvermögen | 20 Liter |
| Mikrowellenleistung (Ausgang) | 800 W |
| Grillleistung | 1000 W |
| Mikrowellen-Eingangsleistung | 1250 W |
| Spannung | 230 V ~ 50 Hz |
| Abmessungen (B x H x T) | 595 x 343,5 x 388 mm |
| Nettogewicht | Etwa 15 kg |
| Drehtellerdurchmesser | 245 mm |
| Garfunktionen | Mikrowelle, Grill, Kombiniert (2 Modi), Auftauen (Gewicht/Zeit), Automatikmenü, Timer, Uhr |
| Mikrowellen-Leistungsstufen | 5 (P100, P80, P50, P30, P10) |
| Kombinierte Modi | C-1 (55% Mikro + 45% Grill), C-2 (36% Mikro + 64% Grill) |
| Automatikprogramme | 8 (Pizza, Wiener, Gemüse, Pasta, Kartoffeln, Fisch, Getränke, Popcorn) |
| Auftauen | Nach Gewicht (100-2000 g) oder nach Zeit (max. 95 Min.) |
| Installationsart | Nur Einbau (Schrankbreite 60 cm) |
| Sicherheit | Kindersicherung, Türverriegelungssystem, Erdung erforderlich |
| Pflege und Reinigung | Mit einem feuchten Tuch reinigen; keine Scheuermittel oder Dampfreiniger verwenden |
| Mitgeliefertes Zubehör | Glasteller, Drehtellerring, Grillrost, Bedienungsanleitung |
| Uhrzeiteinstellung | Ja (24h) |
| Maximale Garzeit | 95 Minuten |
Häufig gestellte Fragen - FSL 20 MW XS FRANKE
Benutzerfragen zu FSL 20 MW XS FRANKE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch FSL 20 MW XS - FRANKE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FSL 20 MW XS von der Marke FRANKE.
BEDIENUNGSANLEITUNG FSL 20 MW XS FRANKE
DE Installations- und Gebrauchsanweisung Mikrowellengerä
EL Eykaataoan kai yxepidio ouvtnpn

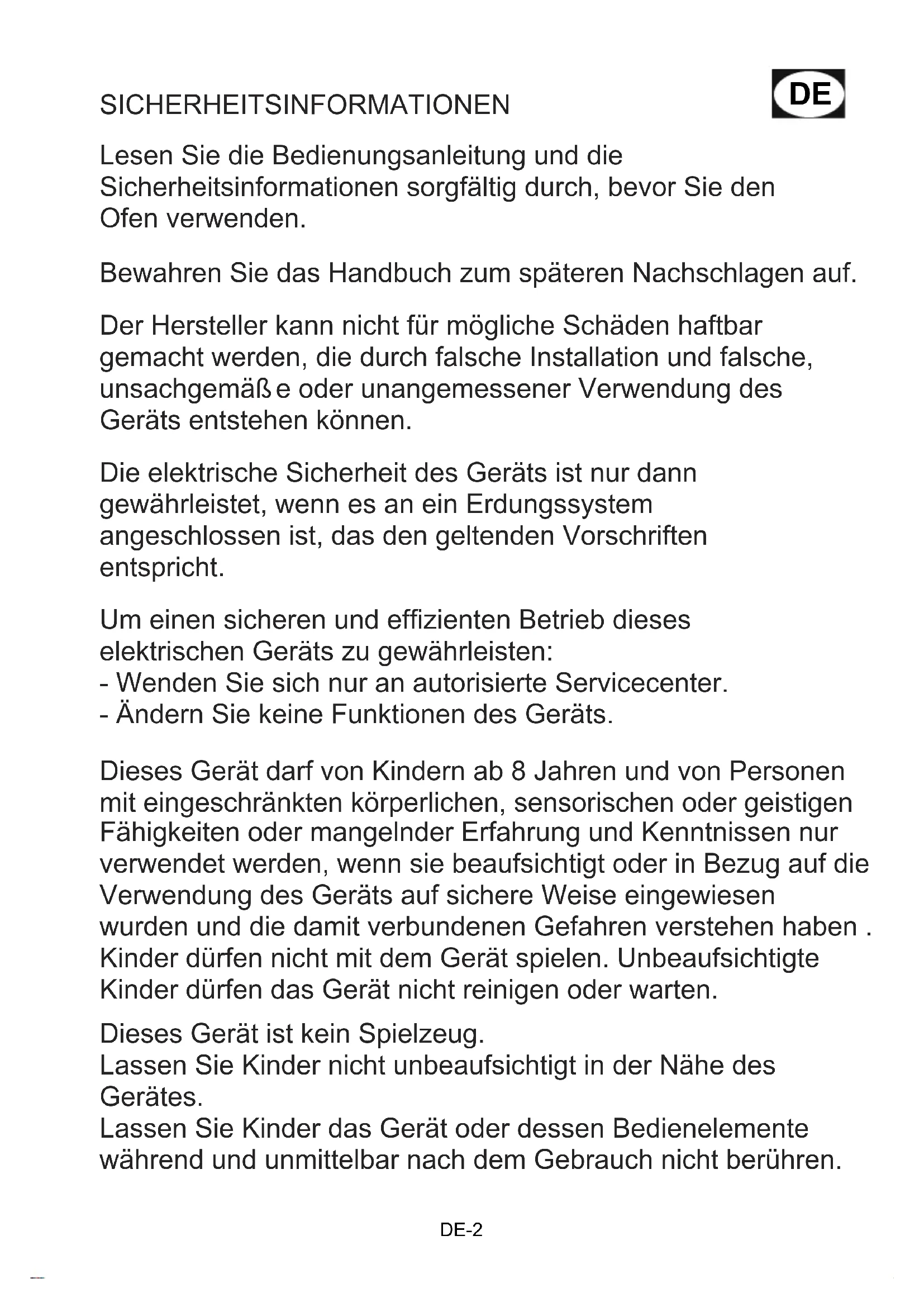

Lesen Sie die Bedienungsanleitung und die Sicherheitsinformationen sorgfältig durch, bevor Sie den Ofen verwenden.
Bewahren Sie das Handbuch zum späteren Nachschlagen auf.
Der Hersteller kann nicht für mögliche Schäden haftbar gemacht werden, die durch falsche Installation und falsche, unsachgemäße oder unangemessene Verwendung des Geräts entstehen können.
Die elektrische Sicherheit des Geräts ist nur dann gewährleistet, wenn es an ein Erdungssystem angeschlossen ist, das den geltenden Vorschriften entspricht.
Um einen sicheren und effizienten Betrieb dieses elektrischen Geräts zu gewährleisten:
- Wenden Sie sich nur an autorisierte Servicecenter.
- Ändern Sie keine Funktionen des Geräts.
Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen nur verwendet werden, wenn sie beaufsichtigt oder in Bezug auf die Verwendung des Geräts auf sichere Weise eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Unbeaufsichtigte Kinder dürfen das Gerät nicht reinigen oder warten.
Dieses Gerät ist kein Spielzeug.
Lassen Sie Kinder nicht unbeaufsichtigt in der Nähe des Gerätes.
Lassen Sie Kinder das Gerät oder dessen Bedienelemente während und unmittelbar nach dem Gebrauch nicht berühren.
ACHTUNG: Um eine Gefährdung durch versehentliches Rücksetzen der thermischen Abschaltung zu vermeiden, darf dieses Gerät nicht durch ein externes Schaltgerät, wie z.B. eine Zeitschaltuhr, versorgt oder an einen Stromkreis angeschlossen werden, der regelmäßig vom Stromnetz ein- und ausgeschaltet wird.
Stellen Sie sicher, dass das Gerät so installiert ist, dass es vom Stromnetz getrennt werden kann, mit einem Kontaktöffnungsabstand, der eine vollständige Abschaltung bei Überspannungen der Kategorie III gewährleistet. Die Trennvorrichtung ist gemäß den Verkabelungsvorschriften in die feste Verkabelung einzubinden.
Verwenden Sie nur den für dieses Gerät empfohlenen Temperaturfühler.
Das Gerät sollte nicht hinter einer Dekortür installiert werden, um eine Überhitzung zu vermeiden.
WARNUNG: Verbrennungsgefahr!
Während des Betriebs wird das Gerät heiß. Es ist darauf zu achten, die Heizelemente im Gerät nicht zu berühren.
Kinder unter 8 Jahren dürfen sich dem Gerät nur unter Aufsicht nähern.
Verbrennungsgefahr!
Das Ende des Türgriffs kann heiß sein, weil heiße Luft abgelassen wird.
Vergewissern Sie sich immer, dass die Bedienknöpfe ausgeschaltet sind, wenn das Gerät nicht benutzt wird.
WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe auswechseln, um die Gefahr eines Stromschlags zu vermeiden.
Verwenden Sie keine scharfen Scheuermittel oder scharfen Metallschaber, um das Glas der Gerätetür/das Glas der Klappdeckel der Kochstelle zu reinigen (je nach Bedarf), da diese die Oberfläche zerkratzen und das Glas zerbrechen können. Verwenden Sie keine Dampfreiniger oder direkten Wasserstrahlen.
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.
WARNUNG: Flüssigkeiten und andere Lebensmittel dürfen nicht in versiegelten Behältern erhitzt werden, da sie explodieren können.
WARNUNG: Es ist gefährlich für jeden, der keine kompetente Person ist, Wartungs- oder Reparaturarbeiten durchzuführen, bei denen eine Abdeckung entfernt wird, die Schutz vor Mikrowellenenergie bietet.
Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.
Verwenden Sie nur Utensilien, die für die Verwendung in der Mikrowelle geeignet sind.
Der Ofen sollte regelmäßig gereinigt und eventuelle Speisereste entfernt werden.
Beobachten Sie beim Erhitzen von Lebensmitteln in Kunststoff- oder Papierbehältern das Mikrowellengerät, da möglicherweise Zündfunken auftreten können. Bei Rauchentwicklung das Gerät ausschalten oder den Netzstecker ziehen und die Tür geschlossen halten, um Flammen zu ersticken.
Eier in der Schale und ganze hartgekochte Eier sollten nicht in Mikrowellengeräten erhitzt werden, da sie explodieren können, selbst wenn die Mikrowellenheizung beendet ist.
Dieses Gerät ist für den Gebrauch in Haushaltsanwendungen und ähnlichen Anwendungen konzipiert wie:
- Mitarbeiterküchen in Geschäften, Büros und anderen Arbeitsumgebungen;
- von Kunden in Hotels, Motels und anderen Wohnumgebungen;
- Bauernhäuser;
- Bed & Breakfast-Umgebungen.
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.
Wenn das Gerät nicht in einem sauberen Zustand gehalten wird, kann dies zu einer Verschlechterung der Oberfläche führen, die die Lebensdauer des Geräts beeinträchtigen und möglicherweise zu einer gefährlichen Situation führen kann.
Der Inhalt von Fläschchen und Babynahrungsmitteln muss vor dem Verzehr gerührt oder geschüttelt und die Temperatur überprüft werden, um Verbrennungen zu vermeiden.
Das Erhitzen von Getränken in der Mikrowelle kann zu einem verzögerten Sieden führen, daher ist beim Umgang mit dem Behälter Vorsicht geboten.
Das Mikrowellengerät muss mit geschlossener Tür betrieben werden.
Das Mikrowellengerät ist zum Erhitzen von Speisen und Getränken bestimmt. Das Trocknen von Speisen oder Kleidungsstücken und das Erwärmen von Wärmekissen, Hausschuhen, Schwämmen, feuchten Tüchern u.a. kann zu Verletzungen, Entzündung oder Feuer führen.
WARNUNG: Wenn die Türdichtungen beschädigt sind, darf das Gerät nicht betrieben werden, bevor es von einer ausgebildeten Person repariert wurde.
Dieses Gerät ist nur für den Hausgebrauch bestimmt.
Dieses Gerät ist nur für den Einbau gedacht. Es ist nicht für die Verwendung auf der Arbeitsplatte oder in einem Schrank vorgesehen.
Zur Reduzierung der Verletzungsgefahr von Personen Erdungssysteme installieren.
GEFAHR
Gefahr durch Stromschlag: Das Berühren einiger interner Komponenten kann zu schweren Verletzungen oder zum Tod führen. Zerlegen Sie dieses Gerät nicht.
WARNUNG
Gefahr durch Stromschlag: Eine unsachgemäße Verwendung der Erdung kann zu einem elektrischen Schlag führen. Stecken Sie den Stecker nicht in eine Steckdose, bis das Gerät ordnungsgemäß installiert und geerdet ist.
Dieses Gerät muss geerdet sein. Im Falle eines elektrischen Kurzschlusses verringert die Erdung das Risiko eines Stromschlags, indem ein Ableiter für den elektrischen Strom vorgesehen wird. Dieses Gerät verfügt über ein Kabel mit einem Erdungsdraht und einem Erdungsstecker. Der Stecker muss an eine Steckdose angeschlossen werden, die ordnungsgemäß installiert und geerdet ist.
Wenden Sie sich an einen qualifizierten Elektriker oder einen Kundendienstmitarbeiter, wenn die Erdungsanweisungen nicht vollständig verstanden werden oder wenn Zweifel bestehen, ob das Gerät ordnungsgemäß geerdet ist. Wenn Sie ein Verlängerungskabel verwenden müssen, verwenden Sie nur ein 3-Draht-Verlängerungskabel.
- Ein kurzes Netzkabel wird mitgeliefert, um die Risiken zu verringern, die sich aus dem Verwickeln in oder einem Stolpern über ein längeres Kabel ergeben.
- Wenn ein langes Kabel oder ein Verlängerungskabel verwendet wird: 1) Die gekennzeichnete elektrische Leistung des Kabelsatzes oder des Verlängerungskabels soll mindestens so hoch sein wie die elektrische Leistung des Geräts. 2) Das Verlängerungskabel muss ein 3-adriges Erdungskabel sein. 3) Das lange Kabel sollte so angeordnet sein, dass es nicht über die Arbeitsplatte oder die Tischplatte fällt, wo es von Kindern gezogen werden kann oder unbeabsichtigt darüber gestolpert wird.
- Nicht zu lange kochen.
- Verwenden Sie den Garraum nicht zur Aufbewahrung.
- Bewahren Sie keine Gegenstände wie Brot, Kekse usw. im Ofen auf.
- Entfernen Sie Drahtbinder und Metallgriffe aus Papier- oder Kunststoffbehältern / -beuteln, bevor Sie sie in den Ofen stellen.
- Installieren oder lokalisieren Sie diesen Ofen nur gemäß den mitgelieferten Installationsanweisungen. Lagern oder verwenden Sie dieses Gerät nicht im Freien.
- Verwenden Sie diesen Ofen nicht in der Nähe von Wasser, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.
- Die Temperatur der zugänglichen Oberflächen kann während des Betriebs hoch sein. -- Die Oberflächen können während des Gebrauchs heiß werden. -- Halten Sie das Kabel von der beheizten Oberfläche fern und verdecken Sie keine Öffnungen am Ofen. -- Lassen Sie das Kabel nicht über die Tischkante oder die Theke hängen.
-- Versuchen Sie nicht, diesen Ofen bei geöffneter Tür zu betreiben, da dies zu schädlicher Einwirkung von Mikrowellenenergie führen kann. Es ist wichtig, dass die Sicherheitsverriegelungen nicht beschädigt werden.
-- Stellen Sie keine Gegenstände zwischen die Vorderseite des Ofens und die Tür, und lassen Sie keine Schmutz- oder Reinigungsmittelrückstände auf den Dichtflächen zurück.
REINIGUNG
Trennen Sie das Gerät unbedingt von der Stromversorgung.
- Reinigen Sie den Garraum des Ofens nach dem Gebrauch mit einem leicht angefeuchteten Tuch.
- Reinigen Sie die Zubehörteile wie gewohnt in Seifenwasser.
- Der Türrahmen und die Dichtung sowie angrenzende Teile müssen bei Verschmutzung sorgfältig mit einem feuchten Tuch gereinigt werden.
- Verwenden Sie keine scharfen Scheuermittel oder scharfen Metallschaber zum Reinigen der Ofentür, da diese die Oberfläche zerkratzen und das Glas zerbrechen können.
- Reinigungstipp --- Zum leichteren Reinigen der Hohlraumwände, die das Gargut berühren können: Geben Sie eine halbe Zitrone in eine Schüssel, fügen Sie 300 ml Wasser hinzu und erhitzen Sie sie bei 100% Mikrowellenleistung 10 Minuten. Wischen Sie den Ofen mit einem weichen, trockenen Tuch sauber.
UTENSILIEN
ACHTUNG
Verletzungsgefahr: Es ist gefährlich für jeden, der keine kompetente Person ist, Wartungs- oder Reparaturarbeiten durchzuführen, bei denen eine Abdeckung entfernt wird, die Schutz vor Mikrowellenenergie bietet.
Lesen Sie die Anweisungen unter "Materialien, die Sie im Mikrowellengerät verwenden können oder die im Mikrowellengerät vermieden werden sollen". Es können bestimmte nichtmetallische Utensilien vorhanden sein, die nicht für die Verwendung in der Mikrowelle geeignet sind. Im Zweifelsfall können Sie das betroffene Gerät nach dem folgenden Verfahren testen.
Utensilien-Test:
- Füllen Sie einen mikrowellenfesten Behälter mit 1 Tasse kaltem Wasser (250 ml) zusammen mit dem betreffenden Utensil.
- Bei maximaler Leistung 1 Minute kochen.
- Berühren Sie vorsichtig das Utensil. Wenn das leere Utensil warm ist, darf es nicht zum Kochen in der Mikrowelle verwendet werden.
- 1 Minute Garzeit nicht überschreiten.
Materialien, die Sie für das Mikrowellengerät verwenden können
| Utensilien | Bemerkungen |
| Bräunungsgeschirr | Folgen Sie den Anweisungen des Herstellers. Der Boden des Bräunungsgeschirrs muss mindestens 5 mm über dem Drehteller liegen. Bei falscher Verwendung kann der Plattenteller brechen. |
| Geschirr | Nur mikrowellengeignet. Folgen Sie den Anweisungen des Herstellers. Verwenden Sie kein gerissenes oder zerplatztes Geschirr. |
| Glaser | Deckel immer abnehmer. Nur zum Erwärmen von Speisen verwenden. Die meisten Gläser sind nicht hitzebeständig und konnen zerbrechen. |
| Glaswaren | Nur hitzebeständige Glaswaren. Stellen Sie safer, dass keine metallischen Zierleisten vorhanden sind. Verwenden Sie kein gerissenes oder zerplatztes Geschirr. |
| Beuteln zum Kochen im Ofen | Folgen Sie den Anweisungen des Herstellers. Nicht mit Metallband schreiben. Machen Sie Schlitze, damit der Dampf entweichen kann. |
| Pappteller und Tassen | Nur zum kurzzeitigen Kochen / Erwärmen verwenden. Lassen Sie das Gerät beim Kochen nicht unbeaufsichtigt. |
| Papiertücher | Zum Abdecken von Speisen zum Aufwärmen und Absorbieren von Fett verwenden. Verwenden Sie sie nur für kurze Zeit mit Aufsicht. |
| Pergamentpapier | Verwenden Sie als Abdeckung, um Spritzer zu vermeiden,ODE eine Umhüllung zum Dämpfen. |
| Kunststoff | Nur mikrowellengeignet. Folgen Sie den Anweisungen des Herstellers. Sollte mit "Microwave Safe" gekennzeichnet sein. Einige Kunststoffbehälter erweichen, wenn die Speisen im Inneren Höhe werden. "Kochbeutel" und fest verschlossene Plastiktüten sollenn aufgeschlitzt, durchbohr oder entlüftet werden, wie von der Verpackung vorgegeben. |
| Plastikfolie | Nur mikrowellengeignet. Zum Abdecken von Speisen beim Kochen verwenden, um Feuchtigkeit zu speichern. Lassen Sie keine Plastikfolie Lebensmittel berühren. |
| Thermometer | Nur mikrowellengeignet (Fleisch- und Zuckerthermometer). |
| Wachspapier | Als Abdeckung verwenden, um Spritzer zu vermeiden und Feuchtigkeit zu halten. |
Im Mikrowellengerät zu vermeidende Materialien
| Utensilien | Bemerkungen |
| Aluminiumschale | Kann Lichtbogen verursachen. Speisen in eine mikrowellengeignete Schüssel geben. |
| Lebensmittelkarton mit Metallgriff | Kann Lichtbogen verursachen. Speisen in eine mikrowellengeignete Schüssel geben. |
| Metall- oder metallgefassste Utersilien | Metall schützt die Lebensmittel vor Mikrowellenenergie. Metallverzierungen können Lichtbogen verursachen. |
| Bindungen aus Metall | Kann zu Lichtbogenbildung führen und Feuer im Ofen verursachen. |
| Papiertüten Kann im | Ofen ein Feuer verursachen. |
| Kunststoffschaum | Kunststoffschaum kann die Flüssigkeit im Inneren schmelzen oder verunreinigen, wenn sie hohen Temperaturen ausgesetzt wird. |
| Holz | Holz trocknet aus, wenn es im Mikrowellengerät verwendet wird und kann platzen oder brechen. |
ÜBERBLICK

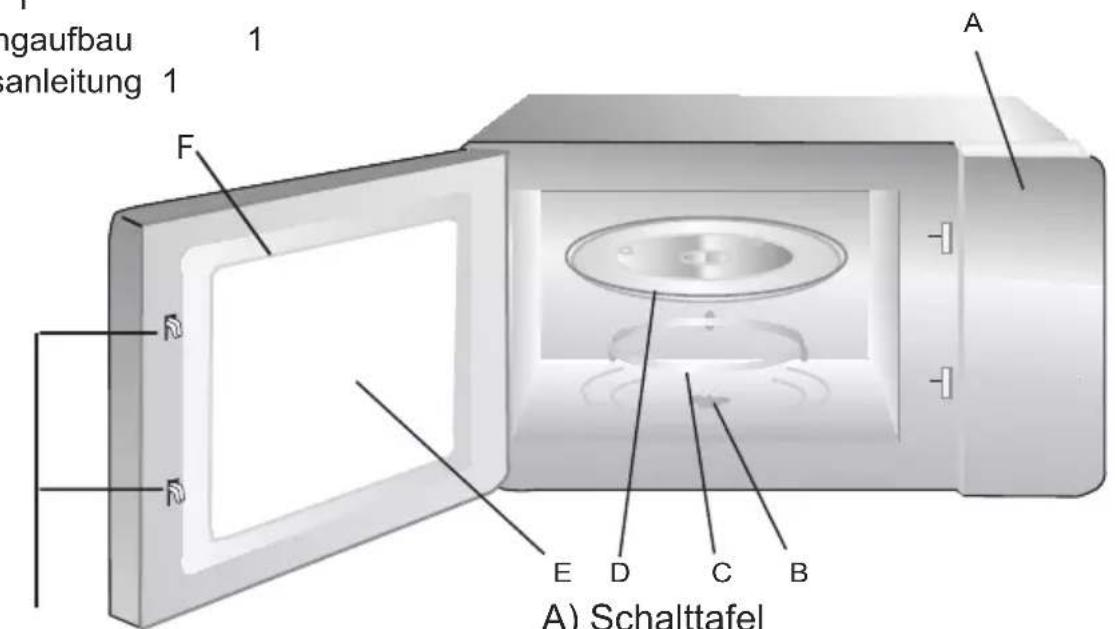

Bezeichnungen der Ofenteile und Zubehörteile
Entfernen Sie den Ofen und alle Materialien aus dem Karton und dem Garraum.
Ihr Ofen wird mit folgendem Zubehör geliefert:
Glasschale 1
Drehtellerringaufbau
Bedienungsanleitung
G
Grillrost (nur in Grillfunktion verwenden und auf die Glasschale stellen)
A) Schalttafel B) Drehtellerwelle C) Drehtellerringaufbau D) Glasschale E) Beobachtungsfenster F) Turmontage G) Sicherheitsverriegelungssystem

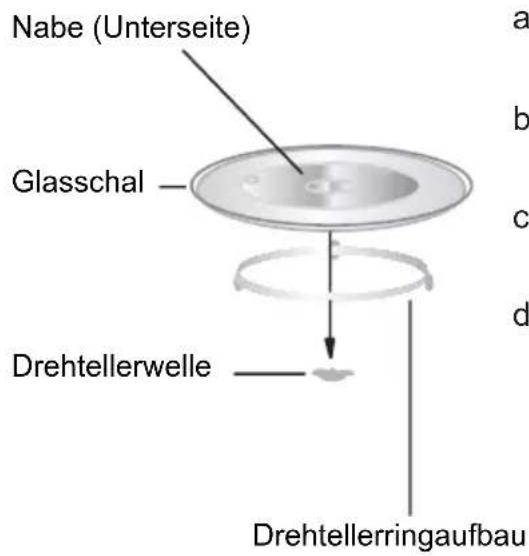

Installation des Drehtellers
a. Niemals den Glasteller auf den Kopf stellen. Der Glasteller sollte niemals behindert werden. b. Glasteller und Drehtellerringaufbau müssen stets zusammen benutzt werden. c. Speisen und Speisenbehälter müssen immer zum Garen auf den Glasteller gestellt werden. d. Wenn Glasteller oder Drehtellerringaufbau reißen oder brechen, soll den technischen Kundendienst anrufen.

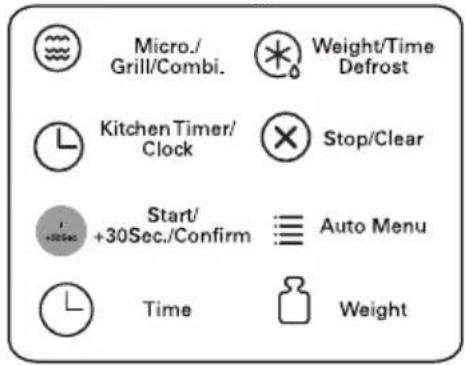

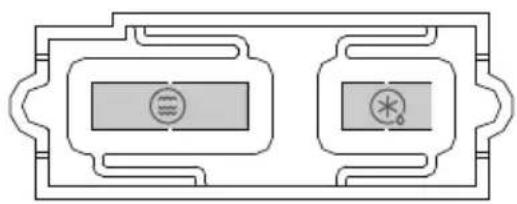

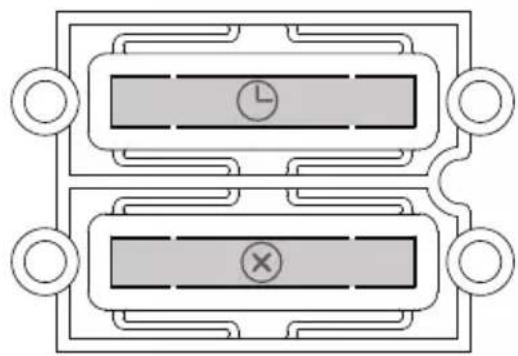

Bedienfeld
Anleitung:
INSTALLATION
- Das Gerät kann in einem 60 cm breiten Wandschrank installiert werden.
- Das Gerät wird mit einem Netzkabel und einem Schuko-Stecker oder einem dreipoligen Netzkabel mit freien Klemmen geliefert.
- Das Gerät darf nur an eine ordnungsgemäß installierte geerdete Steckdose angeschlossen werden.
- Die Netzspannung muss der auf dem Typenschild angegebenen Spannung entsprechen.
- Die Steckdose muss installiert sein und das Verbindungskabel darf nur von einem qualifizierten Elektriker ausgetauscht werden. Wenn der Stecker nach der Installation nicht mehr zugänglich ist, muss eine einpolige Trennvorrichtung anlagenseitig mit einem Kontaktabstand von mindestens 3 mm vorhanden sein.
- Adapter, Mehrfachsteckdosen und Verlängerungskabel dürfen nicht verwendet werden. Überlastung kann zu Brandgefahr führen.
Die zugängliche Oberfläche kann während des Betriebs heiß sein.
Installationsanweisungen
Bitte lesen Sie das Handbuch vor der Installation sorgfältig durch.
Bitte beachten Sie
Elektrischer Anschluss
Der Einbauschrank darf keine Rückwand hinter dem Gerät haben.
Zwischen der Wand und dem Boden der darüber liegenden Einheit muss ein Spalt bestehen.
Die Diagramme können auf eine bestimmte Spaltengröße verweisen.
Mindesteinbauhöhe: 85 cm.
Lüftungsschlitze und Ansaugöffnungen nicht verdecken.
Hinweis:
Das Netzkabel nicht einklemmen oder biegen.

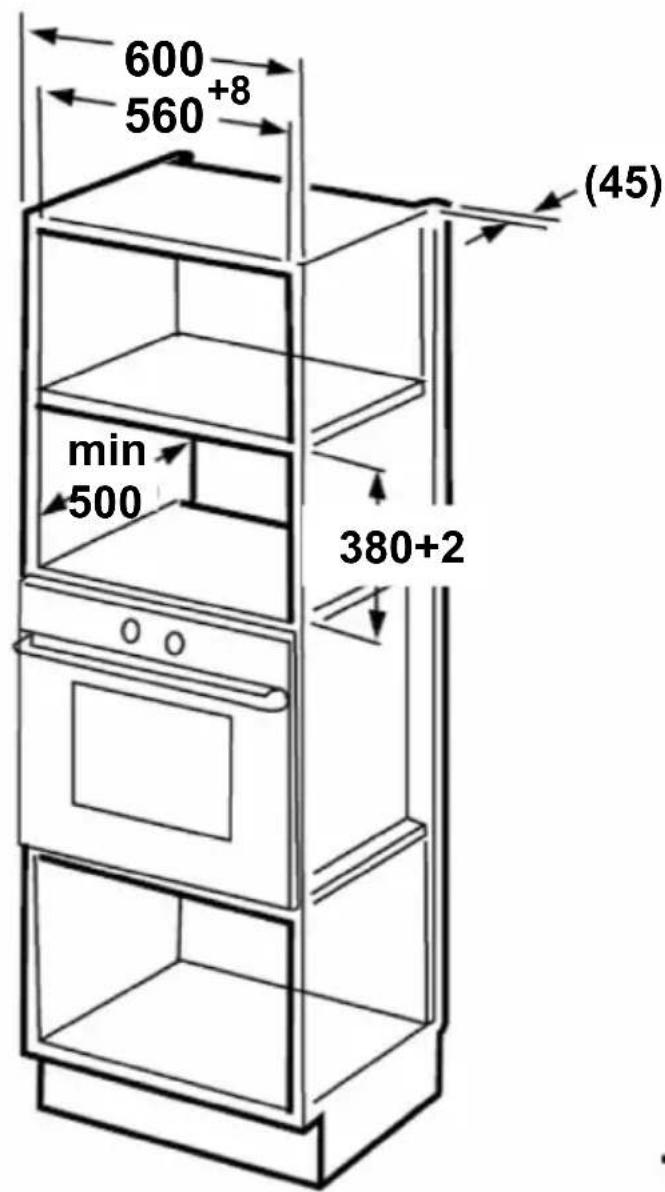

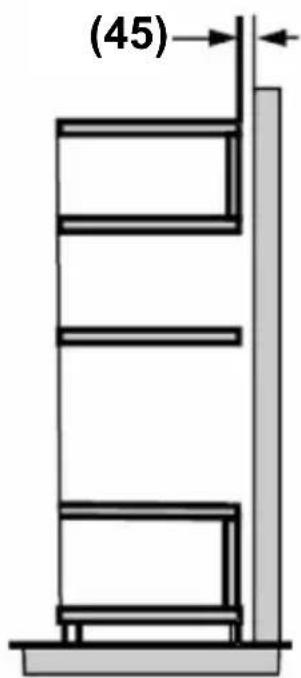

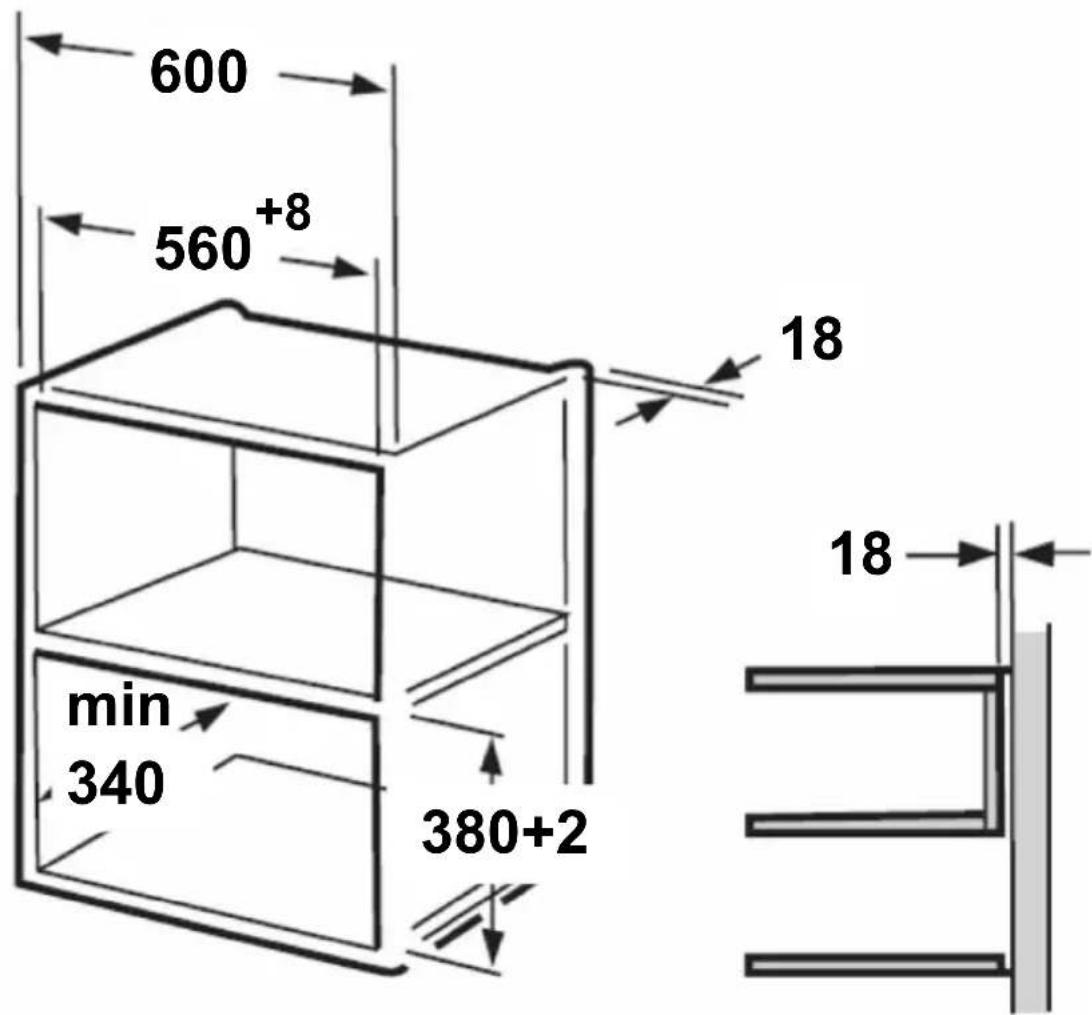

A. Schrankanforderungen
1.
2.
Hinweis:
Die Halterung und Unterschrankschablone werden für die Installation in beiden Installationen benötigt.

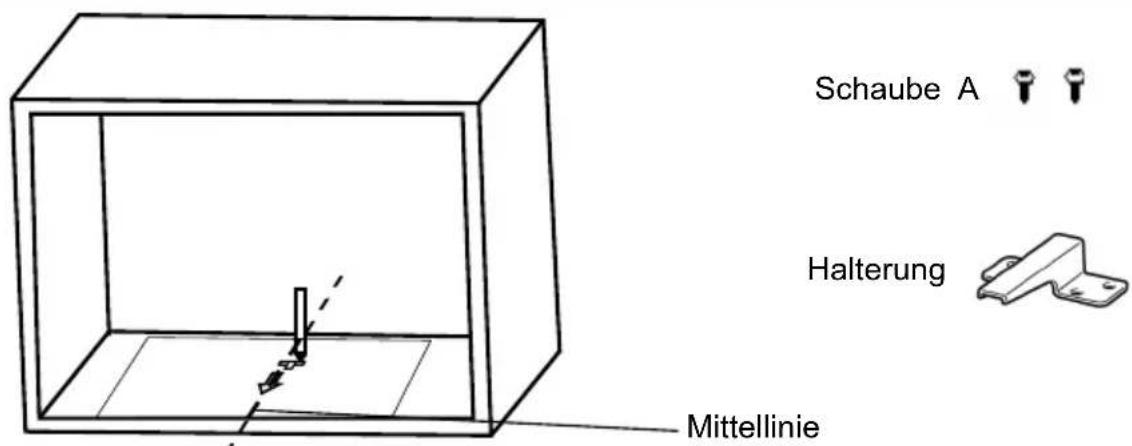

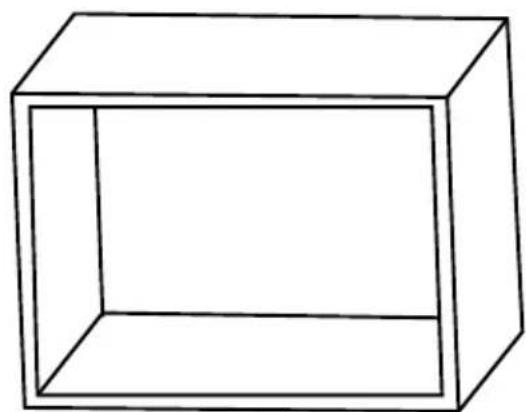

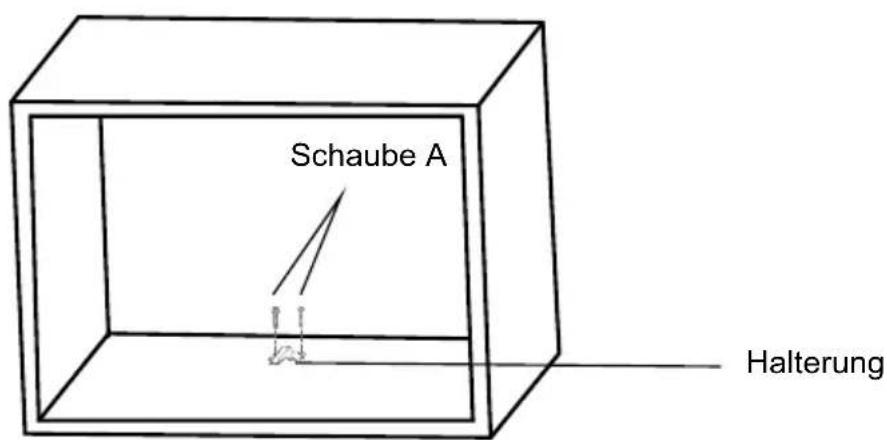

B. Bereiten Sie den Schrank vor
- Lesen Sie die Anleitung auf der UNTERSCHRANKSCHABLONE, legen Sie die Schablone auf den Schrankboden.
- Machen Sie die Markierungen auf dem Schrankboden entsprechend den Markierungen "a" der Schablone
- Entfernen Sie die Unterschrankschablone und befestigen Sie die Halterung mit Schraube A.

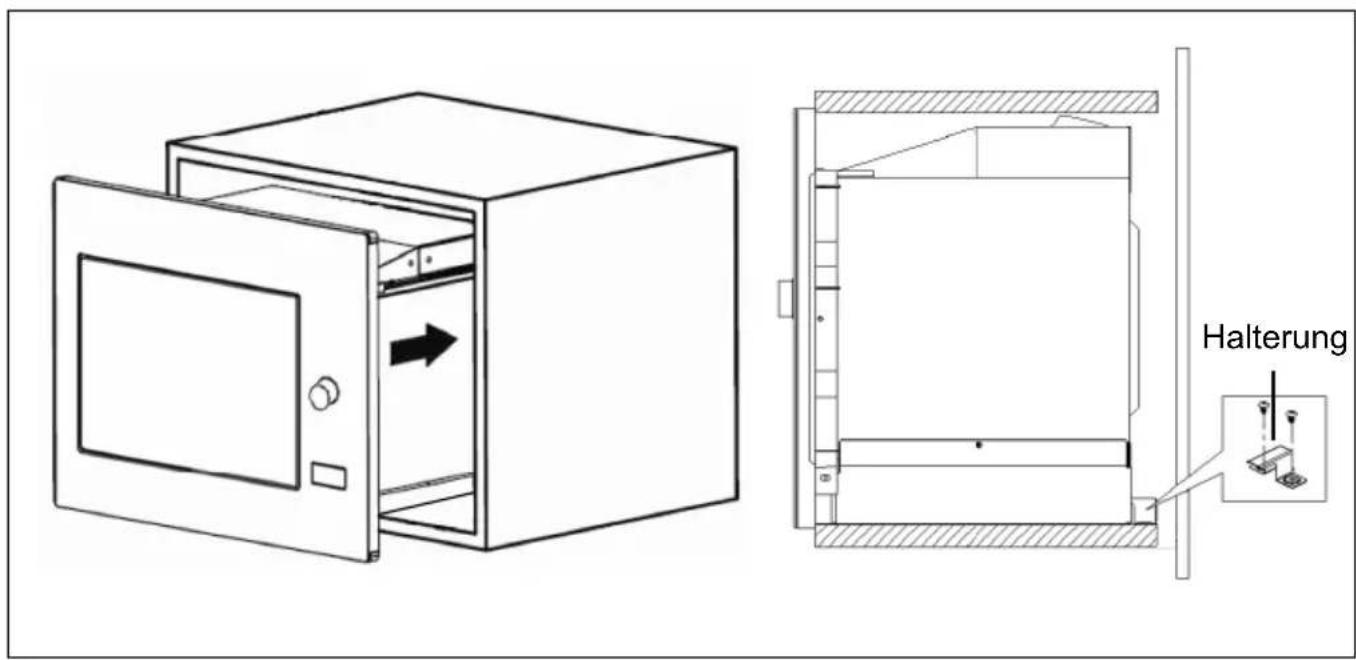

C. Installieren des Ofens
- Installieren Sie den Ofen im Schrank
- Stellen Sie sicher, dass die Rückseite des Backofens mit einer Halterung verriegelt ist.
- Das Netzkabel nicht einklemmen oder knicken.

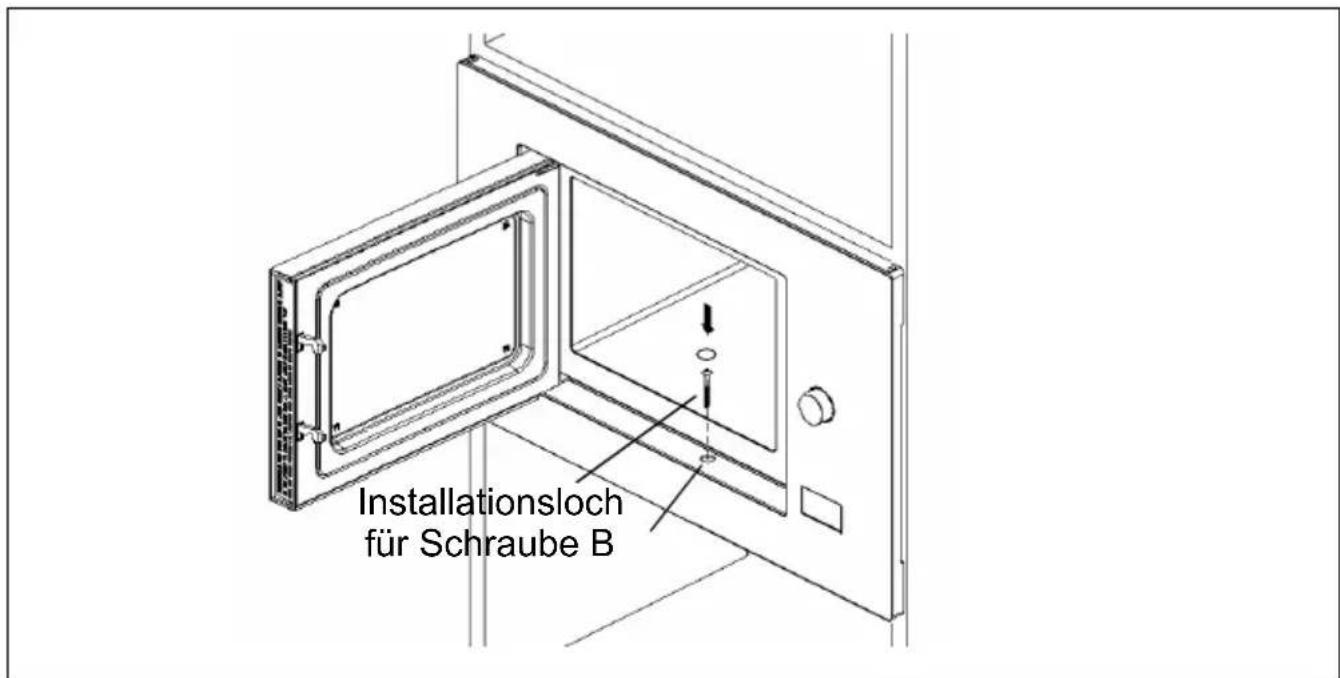

- Öffnen Sie die Tür und befestigen Sie das Gerät mit Schraube B am Installationsloch am Schrank. Befestigen Sie dann die Kunststoffabdeckung des Trim-Kits am Installationsloch.
BETRIEB
1. Uhreinstellung
Wenn das Mikrowellengerät mit Strom versorgt wird, zeigt der Bildschirm "0:00" an, der Summer ertönt einmal.
1) Drücken Sie zweimal "Kitchen Timer/Clock", um die Uhrfunktion zu wählen. Die Stundenangaben blinken. 2) Drehen Sie " ", um die Stunden einzustellen. Die Eingabezeit sollte zwischen 0 und 23 liegen. 3) Drücken Sie "Kitchen Timer/Clock", die Minutenangaben blinken.
4)
Drehen Sie " ", um die Minuten einzustellen. Die Eingabezeit sollte zwischen 0 und 59 liegen.
5) Drücken Sie "Kitchen Timer/Clock", um die Uhreinstellung zu beenden. ":" blinkt und die Uhrzeit leuchtet.
Hinweis: 1) Wenn die Uhr nicht eingestellt ist, funktioniert sie im eingeschalteten Zustand nicht.
2) Wenn Sie während der Uhreinstellung "Stop/Clear" drücken, kehrt der Ofen automatisch in den vorherigen Zustand zurück.
2. Kochen in der Mikrowelle
Drücken Sie einmal "Micro./Grill/Combi.", der Bildschirm zeigt "P100" an. Drücken
Sie wiederholt "Micro./Grill/Combi." oder drehen Sie " ", um die gewünschte
Leistung auszuwählen, und "P100", "P80", "P50", "P30", "P10", "G", "C-1" oder
"C-2" wird für jedes zusätzliche Drücken angezeigt. Drücken Sie zur Bestätigung "
Start/+30Sec./Confirm" und drehen Sie " ", um die Garzeit von 0:05 bis 95:00
einzustellen. Drücken Sie erneut "Start/+30Sec./Confirm", um den Garvorgang zu starten.
Beispiel: Wenn Sie mit 80 % Mikrowellenleistung 20 Minuten kochen möchten, können Sie den Ofen wie folgt betreiben.
1) Drücken Sie einmal "Micro./Grill/Combi.", auf dem Bildschirm erscheint "P100". 2) Drücken Sie erneut "Micro./Grill/Combi." oder drehen Sie " ", um 80 % Mikrowellenleistung zu wählen. 3) Drücken Sie zur Bestätigung "Start/+30Sec./Confirm". Der Bildschirm zeigt "P 80" an. 4) Drehen Sie " ", um die Garzeit einzustellen, bis der Ofen "20:00" anzeigt. 5) Drücken Sie "Start/+30Sec./Confirm", um den Garvorgang zu starten.
Hinweis: Die Schrittgrößen für die Einstellzeit des Kodierschalters sind wie folgt:
0–1 min.: 5 Sekunden
1–5 min.: 10 Sekunden
5–10 min.: 30 Sekunden
| Auftrag | Bildschirm | Mikrowellenleistung | Grillleistung |
| 1 | P100 | 100% | |
| 2 | P 80 | 80% | |
| 3 | P 50 | 50% | |
| 4 | P 30 | 30% | |
| 5 | P 10 | 10% | |
| 6 | G | 0% | 100% |
| 7 | C-1 | 55% | 45% |
| 8 | C-2 | 36% | 64% |
3. Grill oder Combi-Cooking
Drücken Sie erneut "Micro./Grill/Combi.", auf dem Bildschirm wird "P100" angezeigt, und drücken Sie wiederholt "Micro./Grill/Combi." oder drehen Sie " ", um die
gewünschte Leistung auszuwählen, und "P 100", "P 80", "P 50", "P 30", "P 10", "G", "C-1" oder "C-2" wird für jedes zusätzliche Drücken angezeigt. Drücken Sie dann "Start/+30Sec./Confirm" zur Bestätigung und drehen Sie " ", um die Garzeit
von 0:05 bis 95:00 einzustellen. Drücken Sie erneut "Start/+30Sec./Confirm", um den Garvorgang zu starten.
Beispiel: Wenn Sie 55 % Mikrowellenleistung und 45 % Grilleistung (C-1) verwenden möchten, um 10 Minuten zu garen, können Sie den Ofen wie folgt betreiben.
1) Drücken Sie erneut "Micro./Grill/Combi.", auf dem Bildschirm wird "P100" angezeigt. 2) Drücken Sie erneut "Micro./Grill/Combi." für Zeiten oder drehen Sie " ", um den Combi-1-Modus auszuwählen. 3) Drücken Sie zur Bestätigung "Start/+30Sec./Confirm" und auf dem Bildschirm wird "C-1" angezeigt. 4) Drehen Sie " ", um die Garzeit einzustellen, bis der Ofen "10:00" anzeigt. 5) Drücken Sie "Start/+30Sec./Confirm", um den Garvorgang zu starten.
Hinweis: Wenn die Hälfte der Grillzeit verstrichen ist, ertönt der Ofen zweimal und dies ist normal. Um eine bessere Wirkung beim Grillen von Speisen zu erzielen, sollen Sie die Speisen umdrehen, die Tür schließen und dann "Start/+30Sec./Confirm" drücken, um den Garvorgang fortzusetzen. Wenn kein Betrieb erfolgt, arbeitet der Ofen weiter.
4. Schnellstart
1) Drücken Sie im Wartezustand "Start/+30Sec./Confirm", um den 30-Sekunden-Garvorgang mit 100 % Leistung zu starten. Mit jedem weiteren Drücken erhöht sich die Garzeit um 30 Sekunden auf 95 Minuten. 2) Im Mikrowellen-, Grill-, Kombinations- oder Zeit-Auftauzustand kann durch Drücken von "Start/+30Sec./Confirm" die Garzeit um 30 Sekunden verlängert werden. 3) Drehen Sie im Wartezustand " " nach links, um die Garzeit mit 100 % Mikrowellenleistung einzustellen. Nachdem Sie die Garzeit gewählt haben, drücken Sie "Start/+30Sec./Confirm", um den Garvorgang zu starten.
5. Abtauen nach Gewicht
1) Drücken Sie einmal "Weight/Time Defrost" und der Ofen zeigt "dEF1" an. 2) Drehen Sie den Drehregler, um das Lebensmittelgewicht zwischen 100 und 2000 g zu wählen. 3) Drücken Sie "Start/+30Sec./Confirm", um das Abtauen zu starten.
6. Abtauen nach Zeit
1) Drücken Sie zweimal "Weight/Time Defrost" und der Ofen zeigt "dEF2" an. 2) Drehen Sie den Drehregler, um die Abtauzeit zu wählen. Die maximale Zeit beträgt 95 Minuten. 3) Drücken Sie "Start/+30Sec./Confirm", um das Abtauen zu starten. Die Abtauleistung ist P 30 und kann nicht geändert werden.
7. Küchen-Timer
1) Drücken Sie einmal "Kitchen Timer/Clock", der Bildschirm zeigt 00:00 an. 2) Drehen Sie den Drehregler, um die richtige Zeit anzugeben. (Die maximale Garzeit beträgt 95 Minuten.) 3) Drücken Sie "Start/+30Sec./Confirm", um die Einstellung zu bestätigen. 4) Wenn die Küchenzeit erreicht ist, ertönt der Summer 5 Mal. Wenn die Uhr eingestellt wurde (24-Stunden-System), zeigt der Bildschirm die aktuelle Uhrzeit an.
Hinweis: Die Küchenzeit unterscheidet sich vom 24-Stunden-System. Der Küchen-Timer ist ein Timer.
8. Automatik-Menü
1) Drehen Sie den Drehregler nach rechts, um das Menü auszuwählen, und "A-1" bis "A-8" wird angezeigt. 2) Drücken Sie "Start/+30Sec./Confirm" zur Bestätigung. 3) Drehen Sie den Drehregler, um das Standardgewicht gemäß Menütabelle zu wählen. 4) Drücken Sie "Start/+30Sec./Confirm", um den Garvorgang zu starten.
Beispiel: Wenn Sie "Auto-Menü" verwenden möchten, um Fisch für 350 g zu kochen.
1) Drehen Sie den Drehregler im Uhrzeigersinn, bis "A-6" angezeigt wird. 2) Drücken Sie "Start/+30Sec./Confirm" zur Bestätigung. 3) Drehen Sie den Drehregler, um das Gewicht des Fisches bis zur Anzeige "350" auszuwählen. 4) Drücken Sie "Start/+30Sec./Confirm", um den Garvorgang zu starten.
Gartabelle
| Menu | Gewicht | Bildschirm |
| A-1 Pizza | 200 g | 200 |
| 400 g | 400 | |
| A-2 Fleisch | 250 g | 250 |
| 350 g | 350 | |
| 450 g | 450 | |
| A-3 Gemüse | 200 g | 200 |
| 300 g | 300 | |
| 400 g | 400 | |
| A-4 Pasta | 50 g (mit 450 g kaltem Wasser) | 50 |
| 100 g (mit 800 g kaltem Wasser) | 100 | |
| A-5 Kartoffel | 200 g | 200 |
| 400 g | 400 | |
| 600 g | 600 | |
| A-6 Fisch | 250 g | 250 |
| 350 g | 350 | |
| 450 g | 450 | |
| A-7 Getränk | 1 Tasse (120 ml) | 1 |
| 2 Tassen (240 ml) | 2 | |
| 3 Tassen (360 ml) | 3 | |
| A-8 Popcorn | 50 g | 50 |
| 100 g | 100 |
9. Mehrstufiges Kochen
Es können maximal 2 Abschnitte zum Kochen eingestellt werden. Wenn beim Kochen in mehreren Abschnitten ein Abschnitt abgetaut wird, muss der Abtauvorgang automatisch im ersten Abschnitt erfolgen.
Beispiel: Wenn Sie Lebensmittel für 5 Minuten auftauen möchten und dann mit 80% Mikrowellenleistung 7 Minuten kochen möchten, gehen Sie wie folgt vor:
1) Drücken Sie zweimal "Weight/Time Defrost" und der Ofen zeigt "dEF2" an.
2) Drehen Sie den Drehregler, um die Abtauzeit zu wählen, bis "5:00" angezeigt wird.
3) Drücken Sie erneut "Micro./Grill/Combi.", auf dem Bildschirm erscheint "P100".
4) Drücken Sie erneut "Micro./Grill/Combi." oder drehen Sie den Drehregler, um 80% Mikrowellenleistung zu wählen.
5) Drücken Sie zur Bestätigung "Start/+30Sec./Confirm". Der Bildschirm zeigt "P 80" an.
6) Drehen Sie den Drehregler, um die Garzeit einzustellen, bis der Ofen "7:00" anzeigt.
7) Drücken Sie "Start/+30Sec./Confirm", um den Garvorgang zu starten. Der Summer ertönt einmal für den ersten Abschnitt. Die Abtauzeit läuft ab. Der Summer ertönt erneut beim zweiten Garen. Wenn der Garvorgang abgeschlossen ist, ertönt der Summer fünfmal.
10. Abfragefunktion
1) Drücken Sie im Mikrowellen-, Grill- und Kombinationszustand "Micro./Grill/Combi.". Die aktuelle Leistung wird für 3 Sekunden angezeigt. Nach 3 Sekunden kehrt der Ofen in den vorherigen Zustand zurück. 2) Drücken Sie im Kochzustand "Kitchen Timer/Clock", um die Uhrzeit abzufragen, und die Uhrzeit wird für 3 Sekunden angezeigt.
11. Sperrfunktion für Kinder
Sperren: Drücken Sie im Wartezustand "Stop/Clear" für 3 Sekunden. Ein langer Piepton gibt an, dass die Kindersicherung aktiviert ist. Die aktuelle Uhrzeit wird angezeigt, wenn die Uhrzeit eingestellt wurde. Andernfalls wird auf dem Bildschirm "C" angezeigt.
Aufheben der Sperre: Drücken Sie im gesperrten Zustand 3 Sekunden lang die Taste "Stop/Clear". Es ertönt ein langer Piepton, der darauf hinweist, dass die Sperre aufgehoben ist.
ANLEITUNG ZUR FEHLERSUCHE
| Normal | |
| Mikrowellengerät stört den Fernsehempfang | Der Radio- und Fernsehempfang kann gestört sein, wenn das Mikrowellengerät in Betrieb ist. Es ist vergleichbar mit der Interferenz von elektrischen Kleingeräten wie Mixer, Staubsauger und elektrischen Ventilatoren.Das ist normal. |
| Das Ofenlicht ist gedimmt | Beim Garen in Mikrowellen mit niedriger Leistung kann das Ofenlicht schwächer werden. Das ist normal. |
| Dampf sammelt sich an derTür, heißt e Luft aus den Lüftungsöffnungen | Beim Kochen kann Dampf aus der Nahrung austreten. Die meisten werden aus Lüftungsöffnungen hersauskommen. Einige konnen sich jedoch an kühlen Orten wie der Ofentür ansammeln. Das ist normal. |
| Ofen startete versehentlich ohne Lebensmitteln. | Es ist verboten, das Gerät ohne Lebensmittel zu betreiben. Das ist sehr gefährlich. |
| Problem | Mögliche Ursache | Abhilfe |
| Ofen kann nicht gestartet werden. | (1) Netzkabel nicht fest eingesteckt. | Ziehen Sie den Stecker hers aus. Dann nach 10 Sekunden wieder einstecken. |
| (2) Das Durchbrennen der Sicherung oder der Leistungsschalter Funktioniert. | Ersetzen Sie die Sicherung oder setzen Sie den Schutzschalter darüber (repariert durch Fachpersonal unseres Unternehmens) | |
| (3) Probleme mit der Steckdose. | Steckdose mit anderen elektrischen Geräten prüfen. | |
| Ofen heizt nicht. | (4) Tür nicht gut geschlossen. | Tür gut schließen. |
ENTSORGUNG
Das Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Indem Sie das Gerät ordnungsgemäß entsorgen, vermeiden Sie schädliche Auswirkungen auf Umwelt und Gesundheit.
Weitere Informationen zum Recycling des Geräts erhalten Sie von der zuständigen Behörde, dem örtlichen
Entsorgungsdienst oder dem Verkäufer des Geräts.
Entsorgen Sie das zu entsorgende Gerät über eine spezielle
Abfallsammelstelle für elektronische und elektrische Geräte.
KUNDENDIENST
Siehe Kontaktadresse auf unserer Website: www.franke.com
TECHNISCHE DATEN
| Modell: | FMW 20 SMP G XS / FSL 20 MW XS / FSL 20 MW BK |
| Nennspannung: | 230V~50Hz |
| Nennleistung (Mikrowelle): | 1250W |
| Nennausgangsleistung (Mikrowelle): | 800W |
| Nennleistung (Grill): | 1000W |
| Ofenkapazität: | 20 L |
| Durchmesser des Drehtellers: | Ø245mm |
| Äußere Abmessungen: | 595x343.5x388mm |
| Nettogewicht: | ca. 15kg |
- ZUR REDUZIERUNG DER VERLETZUNGSGEFAHR VON PERSONEN ERDUNGSSYSTEME INSTALLIEREN
- GEFAHR
- WARNUNG
- REINIGUNG
- UTENSILIEN
- ACHTUNG
- UTENSILIEN-TEST
- ÜBERBLICK
- BEZEICHNUNGEN DER OFENTEILE UND ZUBEHÖRTEILE
- INSTALLATION DES DREHTELLERS
- INSTALLATION
- INSTALLATIONSANWEISUNGEN
- BITTE BEACHTEN SIE
- SCHRANKANFORDERUNGEN
- HINWEIS
- BEREITEN SIE DEN SCHRANK VOR
- INSTALLIEREN DES OFENS
- BETRIEB
- UHREINSTELLUNG
- KOCHEN IN DER MIKROWELLE
- GRILL ODER COMBI-COOKING
- SCHNELLSTART
- ABTAUEN NACH GEWICHT
- ABTAUEN NACH ZEIT
- KÜCHEN-TIMER
- AUTOMATIK-MENÜ
- MEHRSTUFIGES KOCHEN
- ABFRAGEFUNKTION
- SPERRFUNKTION FÜR KINDER
- ENTSORGUNG
- KUNDENDIENST
Marke : FRANKE
Modell : FSL 20 MW XS
Kategorie : Ofen
