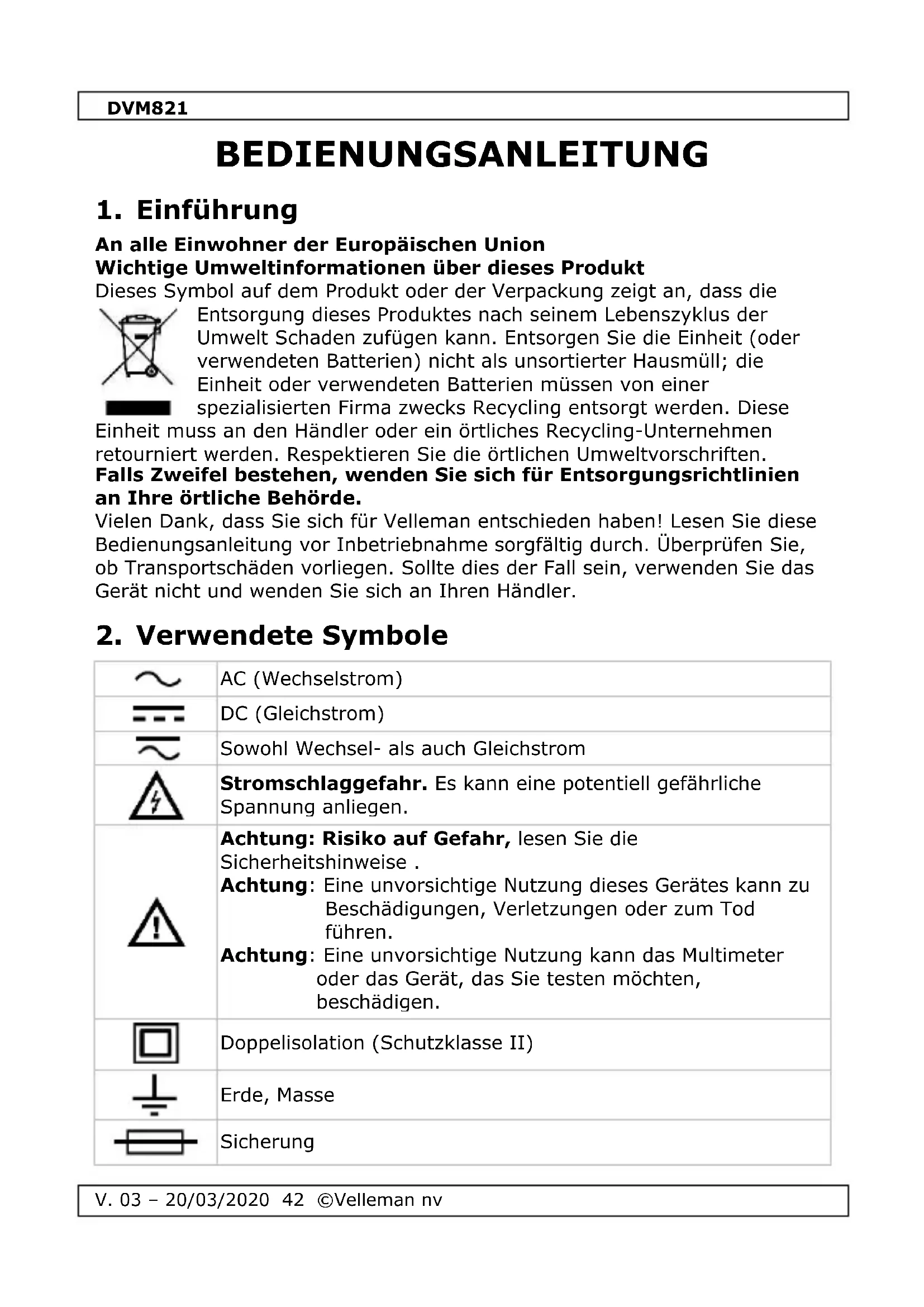

BEDIENUNGSANLEITUNG DVM821 VELLEMAN

9.5 DIODE EN CONTINUITEIT

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die

Entsorgung these Produktes nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese

Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Verwendete Symbole

~	AC (Wechselstrom)
= =	DC (Gleichstrom)
~	Sowohl Wechsel- als auch Gleichstrom
	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
	Achtung: Risiko auf Gefahr,lesen Sie die Sicherheitshinweise .Achtung: Eine unvorsichtige Nutzung desses Gerätes kann zu Beschädigungen, Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testenmögen, beschädigen.
	Doppelisolation (Schutzklasse II)
	Erde, Masse
	Sicherung

DVM821

+	Kapazität (Kondensator)
+	Dioden
●	Durchgang

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Dieses Symbol beweutetitte lessen Sie die Hinweise Das nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol beweutet Gefahr Eine unvorsichtigige Nutzung desses Gerätes kann zu Verletzungen oder zum Tod führen.
	Dieses Symbol beweutet Risiko auf Gefahr/Schäden Eine unvorsichtigige Nutzung desses Gerätes kann zu Beschädigungen, Verletzungen oder zum Tod führen.
	Dieses Symbol beweutet Achtung; wichtige Informationen Befolgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen
	WARNING: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
	Setzen Sie das Gerät keiner Fälle, Hitze und große- Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.
	Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Bedienung.

DVM821

	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe Kapitel 8. Verschmutzungsgrad.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihr dem Fachhändler.
	Das Gerät besteht zur Installationskategorie CAT III. Verwenden Sie das Gerät niemals in einer CAT IV-Kategorie. Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 500 V in CAT II überschreiben. Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 V in CAT III überschreiben. Siehe Kapitel 7. Überspannungs-/Messkategorie.
	Lesen Sie das Addendum und diese Bedienungsanleitung sorgfähig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigemächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch.Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihr dem Fachhändler.

• Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsequelle.

DVM821

• Für mehr Informationen über den Batterie- oder Sicherungswechsel, siehe Kapitel 15. Batteriewechsel.
• Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis.

• Überschreiben Sie nie die Grenzwerte. Diese Werte werden jeder Mal separat in den technischen Daten jeder Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungssos sind.
• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sieden Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, * dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigten konnen.
• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 Vdc oder 30 Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!
• Führer Sie nie Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

6. Allgemeine Beschreibung

Das DVM821 ist ein batteriebetriebenes 3 ½stelliges Digital-Handmultimeter. Mit diesen Gerät konnen Sie Widerstand, Gleich-, Wechselspannung und Gleichstrom messen. Dieses Multimeter ermöglich nicht nur Durchgangsprüfungen, sondern auch Dioden- und Transistortests. Die Hintergrundbeleuchting ist optional.

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display (max. 1999 Zahlungen, 312 -stellig, Abmessungen: 47 × 15 ~mm ) Mit Lo-Bat-Anzeige
2. Drehschalter (Bereichswahl: manuell)
   Mit diesen Schalter stellen Sie die gewünschte Funktion und den gewünschten Bereich ein und konnen Sie das Gerät ein- und abschalten.
3. Anschlussbuchse Überspannungs-/Messkategorie

7. Überspannungs-/Messkategorie

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte, usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudefinstallation, (z.B. Steckdosen, Sicherungskosten, Kontrolleinheiten usw.).

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesen Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hangt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden)dürfen.

Verschmutzungsgrad 2

Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)

Is Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

• Betriebsumgebung:

o Temperatur: 0^ bis 40^ (32 bis 104 F)
Feuchte: < 80% RH.

Lagerumgebung:

o Temperatur: -20 ^ C bis 60 ^ C (-4 ^ F bis 140 ^ F )
Feuchte: < 90% RH

9. Technische Daten

• Bereichsüberschreitung: ja

9.1 DC-SPANNUNG

A!	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
Reichweite	Auflösung	Genauigkeit
200 mV	0.1 mV	± (1.0 % der Anzeige + 2 Ziffern)
2000 mV	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1.2 % der Anzeige + 2 Ziffern)

Überlastschutz: 500 V DC oder AC rms

Impedanz: 1M Ω

9.2 AC-SPANNUNG

A		Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
Reichweite	Auflösung	Genauigkeit
200 V	100 mV	± (1.5 % der Anzeige + 3 Ziffern)
500 V	1 V

Responses: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 500 V DC oder AC rms

Impedanz: 450k Ω

9.3 DC-STROM

A	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
Reichweite	Auflösung	Genauigkeit
2000 μA	1 μA	± (1.5 % der Anzeige + 2 Ziffern)
20 mA	10 μA
200 mA	100 μA	± (2.0 % der Anzeige + 2 Ziffern)

Überlastschutz: F0.5 A/600 V

9.4 WIDERSTAND

A!	Führren Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Reichweite	Auflösung	Genauigkeit
200 Ω	0.1 Ω	± (1.0 % der Anzeige + 5 Ziffern)
2000 Ω	1 Ω	± (1.0 % der Anzeige + 3 Ziffern)
20k Ω	10 Ω
200k Ω	100 Ω
2000k Ω	1k Ω	± (1.5 % der Anzeige + 3 Ziffern)

Überlastschutz: F0.5 A/600 V Sicherung

9.5 DIODENTEST UND DURINGGANGSPRU FUNG

Δ	Führten Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Reichweite	Beschreibung	Prüfzustand
+	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 10 μA DC-Sperrspannung ± 1.8 V
●	akustisches Signal bei Widerstand < ± 50 Ω	Leerlaufspannung ± 1.8 V

Überlastschutz: F0.5 A/600 V Sicherung

10. Spannungsmessungen

Anlagen	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
As	Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms/arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

10.1 DC-SPANNUNGSMESSUNGEN

1. Stellen Sie den Drehschalter auf V---. Kennen Sie die zu messende Spannung nicht im voraus, wahren Sie dann zuerst den größten Messbereich und wechseln Sie danach auf einen kleineren Messbereich.
2. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
3. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

10.2 AC-SPANNUNGSMESSUNGEN

1. Stellen Sie den Drehschalter auf V
2. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
3. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wahlen Sie einen hohenen Bereich.
  Die max. Eingangsspannung ist 500 V rms.

11. Strommessungen

Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung >500V ist.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messungen hinter den Prüfspitzen!

1. Stellen Sie den Drehschalter auf DCA.
2. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
3. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

• Stellen Sie den Bereichsschalter in den hochsten Stand, wenn Sie den Bereich nicht im voraus kennen und wechseln Sie danach auf einen kleineren Messbereich.
• Bei Bereichsüberschreitung wird 1 oder -1 angezeigt. Wahlen Sie einen hohenen Bereich.
• Der max. Eingangsstrom ist 500 mA.

12. Understandsmessung

Führer Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Drehschalter auf .
2. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.
3. Beachten Sie bei Widersammessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren vollig entladen sind.

13. Diodentest

Führer Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Drehschalter auf "→".
2. Verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Wird die Diode in Sperrrichtung gemessen, dann erscheint "1" im Display.

14. Durchgangsprüfung

Führer Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren vollig entladen sind.

1. Stellen Sie den Drehschalter auf " ).
2. Verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein Piepton.

15. Einen Batterietest durchführten

1. Stellen Sie den Drehschalter auf "1.5 V" oder "9 V".
2. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
3. Der Messwert wird im LCD-Display angezeigt.

16. Batteriewechsel

WARNING: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten).

DVM821

	Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
➀	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihr Frem Fachhändler.
➁	Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien ersetzen.

• Setzen Sie eine neue Batterie ein, wenn " [ ] im Display angezeigt wird.
• Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Um einen Batteriewechsel durchzuführen:

• Schalten Sie das Multimeter aus.
• Losen Sie die Schraube auf der Rückseite des Gerätes und öffnen Sie vorsichtig das Gehäuse.
• Entfernen Sie die verbrauchte Batterien und legen Sie neue ein.

Batterie: 2 × 1.5 V AAA/R03P Alkali, verwenden Sie keine wieder auffladbare Batterien und achtEN Sie auf die Polaritätsangaben im Batteriefach.

Verschlieben Sie das Gehäuse wieder sorgfältig.

17. Problemlösung

Bleibt ein akustisches Signal während der Durchgangsprüfung ertönen, dann ist die interne Sicherung (F500 mA/600 V) defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen.

Ersetzen Sie die Batterien regelmäßig.

Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach.

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
