BEDIENUNGSANLEITUNG TriFlex II PEAVEY
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts bettreffen.
VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.
WANING: Um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird, lessen Sieitte den Funktionsführer fur weitere Wannungen.
Schutzerdung Terminal. Das Gerät nur an Steckdose mit Schutzleiter angeschlossen werden.
WICHTIGESICHERHEITSHINWEISE
SICHERHEITSHINWEISEACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolt werden:
- Lesen Sie sich diese Anweisungen durch.
- Bewahren Sie diese Anweisungen auf.
- Beachten Sie alle Warnungen.
- Befolgen Sie alle Anweisungen.
- Setzen Sie these Gerät nicht in der Nähe von Wasser ein.
- Reinigen Sie es nur mit einem trockenen Tuch.
- Blockieren Sie keine der Lufungsöffnungen. Führn Sie die Installation gemäß den Anweisungen des Herstellers durch.
- Installieren Sie das Gerät nicht geben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
- Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Erdungssteckers. Ein gapolter Stecker weist zwei Stift auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stift und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient ihrer Sicherheit. Soltte der beiliegende Stecker nicht in ihre Steckdose passen, wenden Sie sichitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu halten.
- Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknicht wird, insbesondere an Steckern oder Buchsen und ihren Austritsstellen aus dem Gerät.
- Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörnteile.
Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglicherweise jeder verletzt wird. - Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
- Lassen Sie samlliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführten. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
- Der Erdungsstift dar nie entfern werden. Auf Wunsch senden wir Ihnen offen unsere kostenlose Broschüre „Shock Hazard and Grounding" (Gefahr durch elektrischen Schlag und Erdung) zu. Schließen Sie nur an die Stromversorgung der Art an, die am Gerät geben dem Netzkabel angegeben ist.
- Wenn these Product in ein Gerate-Rack eingeut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
- Hinweis - Nur für Großbritannien: Sollte die Farbe der Drahte in der Netzleitung these Gerats nicht mit den Klemmen in Ihr Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grun-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden. b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden.
- Dieses Gerat darf nicht ungeschutzt Wasser tropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden.
- Der Netzschalter in dieser Einheit bricht beside Seiten von den primären Haupleitungen nicht. Gerfährliche Energie kann anwesend innerhalb des Chassis sein, wenn her Netzschalter im ab Position ist. Die Hauptleitungen stöpseln zu oder Gerätkupplung ist benutzt, während das Vorrichtung abschelt, das schaltet Vorrichtung wird bleiben sogleich hantierbar ab.
- Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Menschen zu Menschen verschienen, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärn ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lämbelastung festgelegt:
| Dauer pro Tag in Stunden | Geräuschpegel dBA, langsame Reaktion | |
| 8 90 | ||
| 6 92 | ||
| 4 95 | ||
| 3 97 | ||
| 2 100 | ||
| 1 | 1/2 | 102 |
| 1 105 | ||
| 1/2 | 110 | |
| 1/4 oder weniger | 115 |
Laut OSHA kann jeder Belastung über den oberstehenden zulässigen Grenzwert zu einem gewissen Gehörverlust führen. Sollte die Belastung die oberstehenden Grenzwerte übersteigen, müssen beim Betrieb these Veränderungssysteme Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schaldruckpegel zu schützen, wird allen Personen empfehlen, die mit Geräten arbeiten, die wie diese Veränderungssysteme hohe Schaldruckpegel erzeugen können, beim Betrieb these Gesärts einen Gehörschutz zu tragen.
BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!
TÄRKEÄT TURVALLISUUSOHJEET
Het logo wassernaart wird verweizen in die blage von Richtlin 2022/96/EG/IVOJUL3738,13.02.03 an onschroven in EN 50419:2005
LOGO eingenerten in Richine 2002/56:EC Anhang IV. [OJL]37738, 13.02.03 und definiert in EN 50419:2005
Der Balken ist das Symbol zur Kennzeichnung neuen Abelis und wird nur auf Geräten angebrachte, die nach dem 13. August 2005 gewährt wurde.
志泰肥肥2009EC/收令附录37/58,13.02.03和EN50419:20
dass Das Produkt Innerhalb der EU nicht mit dem Haumaul entsorgt werden darl. Zur Vermeidung von Umwelt- und Gesundheitsschäden durch unkontrollierte Entsorgung recovacn Siie das Gerat als biege. Geben Siie das Gerat an einer Sammelstell auf Elektrogeräte ab oder wenden Siie sich an den Hafträndern.

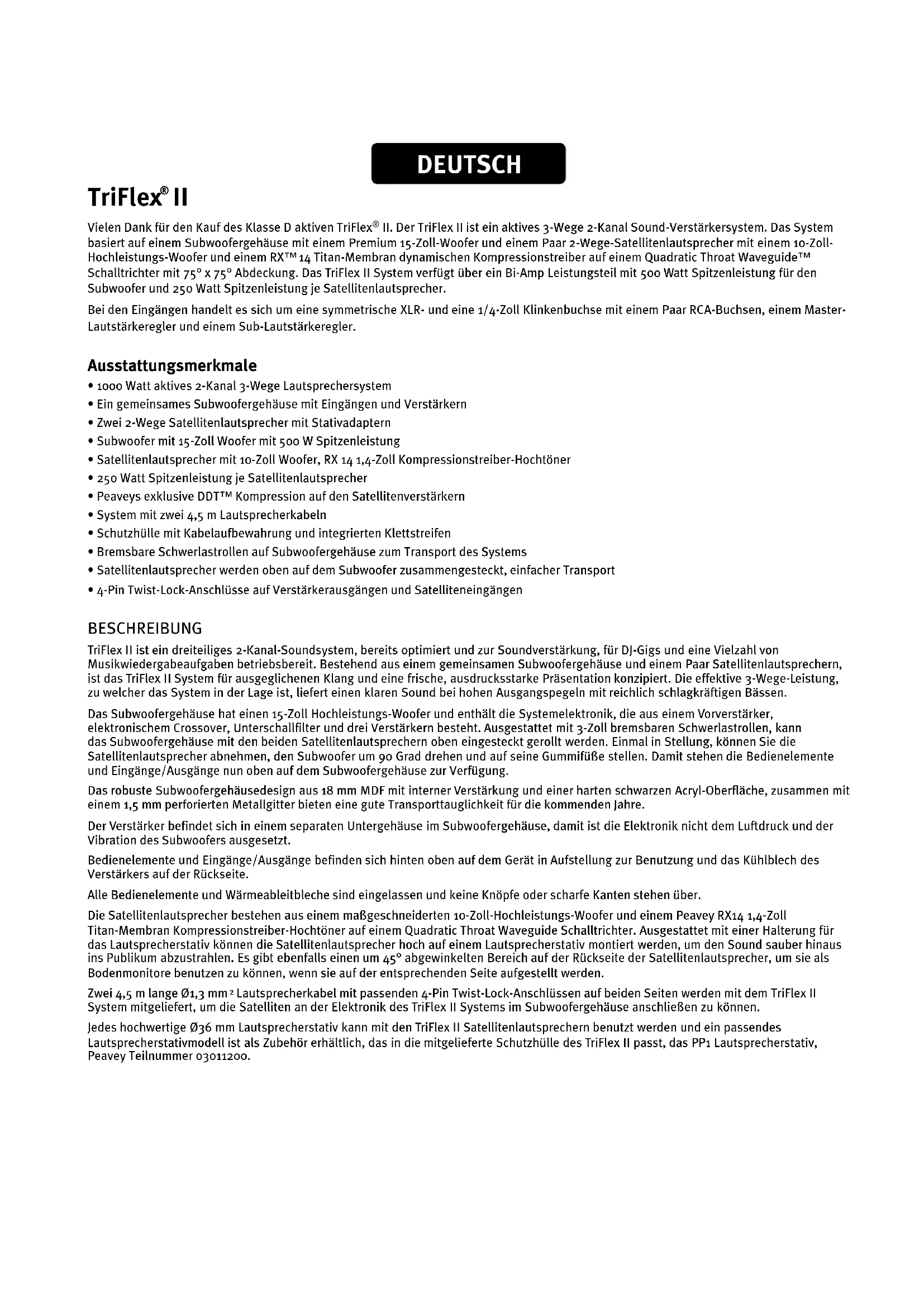

Vielen Dank für den Kauf des Klasse D aktiven TriFlex II. Der TriFlex II ist ein aktives 3-Wege 2-Kanal Sound-Verstärkersystem. Das System basiert auf einem Subwoofergehäuse mit einem Premium 15-Zoll-Woofer und einem Paar 2-Wege-Satellitenlautsprecher mit einem 10-Zoll-Hochleistungs-Woofer und einem RX^TM 14 Titan-Membran dynamischen Kompressionstreiber auf einem Quadratic Throat WaveguideTM
Schalltrichter mit 75^× 75^ Abdeckung. Das TriFlex II System verfügbar über ein Bi-Amp Leistungsteil mit 500 Watt Spitzenleistung für den Subwoofer und 250 Watt Spitzenleistung je Satellitenlautsprecher.
Be den Eingangen handelt es sich um eine symmetrische XLR- und eine 1/4-Zoll Klinkenbuchse mit einem Paar RCA-Buchsen, einem MasterLautstärkeregler und einem Sub-Lautstärkeregler.
Ausstattungsmerkmale
1000 Watt aktives 2-Kanal 3-Wege Laufsprechersystem
- Ein gemeinsames Subwoofergehäuse mit Eingängen und Verständern
Zwei 2-Wege Satellitenlautsprecher mit Stativadaptern
- Subwoofer mit 15-Zoll Woofer mit 500 W Spitzenleistung
- Satellitenlautsprecher mit 10-Zoll Woofer, RX 14 1,4-Zoll Kompressionstreiber-Hochtöner
250 Watt Spitzenleistung je Satellitenlautsprecher
- Peaveys exclusive DDT™ Kompression auf den Satellitenverständern
- System mit zwei 4,5 m Laufsprecherkabeln
- Schutzhülle mit Kabelaufbewährung und integrierten Klettstreifen
- Bremsbare Schwerlastrolten auf Subwoofergehäuse zum Transport des Systems
- Satellitenlautsprecher werden oben auf dem Subwoofer zusammengesteckt, einfacher Transport
4-Pin Twist-Lock-Anschlüsse auf Verstärkerausgängen und Satelliteneingängen
BESCHREIBUNG
TriFlex II ist ein dreitiliges 2-Kanal-Soundsystem, bereits optimiert und zur Soundverstärkung, für DJ-Gigs und eine Vielzahl von Musikwiedergabebaufgaben betriebsbereit. Bestehend aus einem gemeinsamen Subwooferghause und einem Paar Satellitenlautsprechen, ist das TriFlex II System für ausgegliichenen Klang und eine frische, ausdrucksstarke Präsentation konzipiert. Die effektive 3-Wege-Leistung, zu welcher das System in der Lage ist, liefert einen klaren Sound bei hohen Ausgangspiegel mit reichlich schlagkräftigen Büssen.
Das Subwoofergehäuse hat einen 15-Zoll Hochleistungs-Woofer und enthalt die Systemelektronik, die aus einem Vorverträger, elektronischem Crossover, Unterschallfilter und drei Verständern besteht. Ausgestattet mit 3-Zoll bremsbaren Schwerlastrolten, kann das Subwoofergehäuse mit den beiden Satellitenlautsprechen oben eingesteckt gerollt werden. Einmal in Stellung, können Sie die Satellitenlautsprecher abnehmen, den Subwoofer um 90 Grad drehen und auf seine Gummifüsse stellen. Damit stehen die Bedienelemente und Eingänge/Ausgänge nunupon auf dem Subwoofergehäuse zur Verflugung.
Das robuste Subwoofergehäusedesign aus 18 mm MDF mit interner Verstärkung und einer harten schwarzen Acryl-Oberfläche, zusammen mit einem 1,5 mm perforierten Metallgitter bieten eine gute Transporttauglichkeit für dieCOMMenden Jahre.
Der Verstärk befindet sich in einem separaten Untergehäuse im Subwoofergehäuse, damit ist die Elektronik nicht dem Luftdruck und der Vibration des Subwoofoers ausgesetzt.

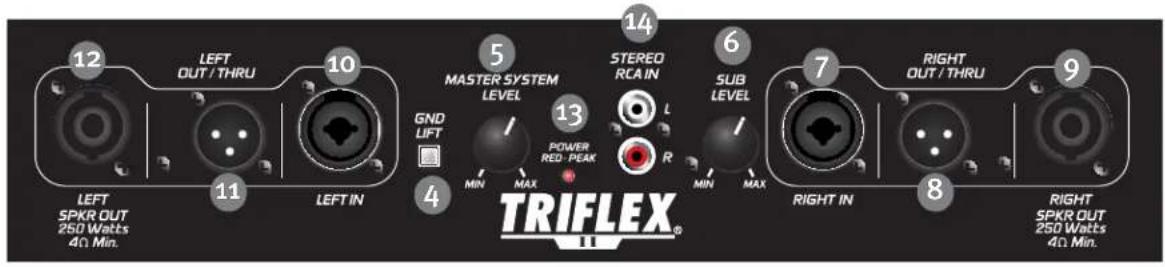

Bedienelemente und Eingänge/Ausgänge befinden sich hinten oben auf dem Gerät in Aufstellung zur Benutzung und das Kühblech des Verständerkers auf der Rückseite.
Alle Bedienelemente und Wärmeableitbleche sind eingelassen und keine Knöpfe oder scharfe Kanten stehen über.
Die Satellitenlautsprecher bestehen aus einem maßgeschneiderten 10-Zoll-Hochleistungs-Woofer und einem Peavey RX14 1,4-Zoll Titan-Membran Kompressionstreiber-Hochtöner auf einem Quadratic Throat Waveguide Schalltrichter. Ausgestattet mit einer Halterung für das Lautsprecherstativ können die Satellitenlautsprecher hoch auf einem Lautsprecherstativ montiert werden, um den Sound sauber hinaus ins Publikum abzustrahlen. Es gibt ebenfalls einen um 45^ abgewinkelten Bereich auf der Rückseite der Satellitenlautsprecher, um sie als Bodenmonitore benutzen zu konnen, wenn sie auf der entspruchenden Seite aufgestellt werden.
Zwei 4,5 m lange _1,3mm^2 Lautsprecherkabel mit passenden 4-Pin Twist-Lock-Anschlüssen auf beiden Seiten werden mit dem TriFlex II System mitgeliefert, um die Satelliten an der Elektronik des TriFlex II Systems im Subwoofergehause anschließen zu konnen.
Jedes hochwertige 036 mm Lautsprecherstativ kann mit den TriFlex II Satellitenlautsprechem benutzt werden und ein passendes Lautsprecherstativmodell ist als Zubehör erhältlich, das in die mitgelieferte Schutzhülle des TriFlex II passt, das PP1 Lautsprecherstativ, Peavey Teilnummer 03011200.
ANWENDUNGEN
Das Peavey TriFlex® System hat eine Vielzahl von Anwendungen, wie beispelsweise für DJs, als Soundverstärkung, Beschallungssystem oder für Karaoke. Es kann selbst als ein Paar aktiver Monitore benutzt werden, indem der Subwooferpegel ganz heruntergeregt wird.
Eine typische Signalquelle für die Line-Level-Eingänge des Peavey TriFlex II sind ein Soundversteller-Mischpult oder der Ausgang eines CD-Players, MP3-Players oder Kassettengeräts.

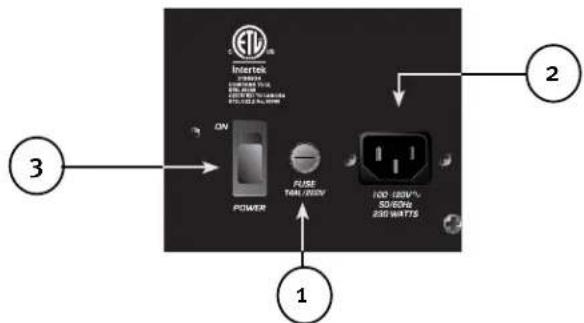

RÜCKSEITE UNTEN
FUSE (1)
Das Gerät ist mit einer Netzsicherung gegen Überlastung und Fehlerzustände mit einer tragen 4,0 A 250 V Sicherung geschützt. Die Sicherung befindet sich im Sicherungsgehäuse links vom Hauptschalter. Brennt die Sicherung durch, MUSS SIE MIT EINER SICHERUNG GLEICHEN TYPES ERSETZT WERDEN, UM SCHÄDEN AM GERÄT UND DEN VERLUST DER GARANTIEANSPRÜCHE ZU VERMEIDEN. Die Sicherung im TriFlex II kann mit einer tragen 5 x 20 mm, 4 A, 250 V Sicherung ersetzt werden, die der internationalen Klassifizierung für Sicherungen „T4AL" entspricht. In den USA konnen GDC, GMC, 215, 218 und 477 5 x 20 mm Stecksicherungen mit 4 A, 250 V benutzt werden. Brennt die Sicherung regelmäßig durch, so tauschen Sie sie nicht ständig aus, sondern wenden Sie sich an einen autorisierten Kundendienst.
IEC-NETZKABELBUCHSE (2)
These Buchse ist für ein IEC-Netzkabel (mitgeliefert) zur Spannungsvorsorgung des Geräts. Achten Sie darauf, dass das TriFlex II System mit der korrekten Netzspannung versorgt wird. Die korrekte Netzspannung lesen Sie neben der IEC-Netzkabelbuchse auf der Rückseite des Geräts ab.
Bitte lessen Sie diese Anleitung zu ihrer eigenen Sicherheit wie auch zum Schutz der Anlage aufmerksam durch. Entfernen Sie keinesfalls den Erdungsanschluss. Er dient ihrer eigenen Sicherheit. Ist die Steckdose nicht geerdet, so muss ein geeigneter Erdungsadapter benutzt werden. Zur Vermeidung von Feuer und Stromschlag achten Sie stets daraufuf, dass der Versteller und alle angeschlossenen Geräte ordnungsgemäß geerdet sind.
HAUPTSCHALTER (3)
Dieser Kippschalter schaltet das TriFlex II System ein, wenn Sie den Schalter auf ON stellen. In eingeschalteter Position ist die rechte Seite des Schalters nahezu bündig mit der Geräuterückseite.
GROUND LIFT TASTE (4)
Trennt den XLR (7, 10) PIN 1 (Abschirmung) von direktem Massekontakt für den Fall, dass es zu einem Brummen kommt, wenn die Eingangskabel angeschlossen sind. Taste DRUCKEN, um Masse abzutretenn.
EINGANGE, Links und Rechts (7, 10)
Der Line-Level-Eingang ist von mittlerer Impedanz und symmetrisch. Die Buchse (7, 10) ist eine Kombination aus XLR und 1/4 -Zoll TRS.
EINGANGE, LINKS UND RECHTS (14)
Ein Paar RCA-Buchsen (14) die parallel mit obigen Eingängen verkabelt sind.
Die obere WEIBE Buchse ist der linke Kanaleingang, dieunte ROTE Buchse ist der rechte Kanal. Benutzung fur ein Eingangssignal von einer Signalquelle von einem Gerat der Unterhaltungselektronik, wie beispielsweise CD-Player, Kassettengerat oder Radio.
MASTER SYSTEM LEVEL (5)
Steuert gleichzeitig die Verstärkung (Pegel) des linken und rechten Eingangskanals des gesamten aktiven Stereo-Lautsprechersystems. Dient ebenfalls der direkten Einstellung des Systemausgangspegels für ein gegebenes Eingangssignal. Regelt gleichzeitig den Pegel von Subwoofer UND Satellitenlautsprechn. Mit Rechtsdrehung wird der Pegel erhöht, mit Linksdrehung verringgert. Der Ton ist vollständig AUSGESCHALTET, wenn der Regler ganz nach links bis zum Anschlag gedreht ist. In 12-Uhr-Stellung entspricht die Verstärkung vielen Mischpulten und Soundquellen.
SUB LEVEL (6)
Steuert NUR die Verstärkung (Pegel) des Subwooofers, erhögt den Abgleich zwischen den Bassen und dem restlichen Klang. Der Subwooferausgang ist vollständig AUSGESCHALTET, wenn der Regler ganz nach links bis zum Anschlag gedrecht ist. In 2-Uhr-Stellung entspricht der Subwooferausgangspegel jemem der Satelliten. Drehen Sie den Regler weiter auf, über die 2-Uhr-Stellung hinweg, so sind die Basse stärker als der Ausgang der Satellinenlautsprecher.
Ist der Regler ganz nach rechts bis zum Anschlag aufgedreht, dann sind die Basse und manlichen Stimmen aufgrund der übermaßigen Basse im Vergleich zu den Mittel- und Hochtönen drohnend und schlecht definiert. Bei vollem Rechtsanschlag kann der Subwoofer überlastet werden und offensichtliche Verzerrungen und Probleme zeigen, selbst bei moderaten Eingangspegeln. So viel Bassverständung steht für Quellen zur Verfugung, die schwache Basse haben, sollen den noch nicht für Quellen mit starken Bassen benutzt werden.
POWER / CLIPPING LED (13)
Befindet sich rechts unterhalb des Reglers MASTER SYSTEM LEVEL (5). Leuchtet GRÜN, wenn Netzspannung anliegt. Leuchtet ROT, wenn einer der Veränderter begrenzt oder wenn der Eingangskanal überlastet ist.

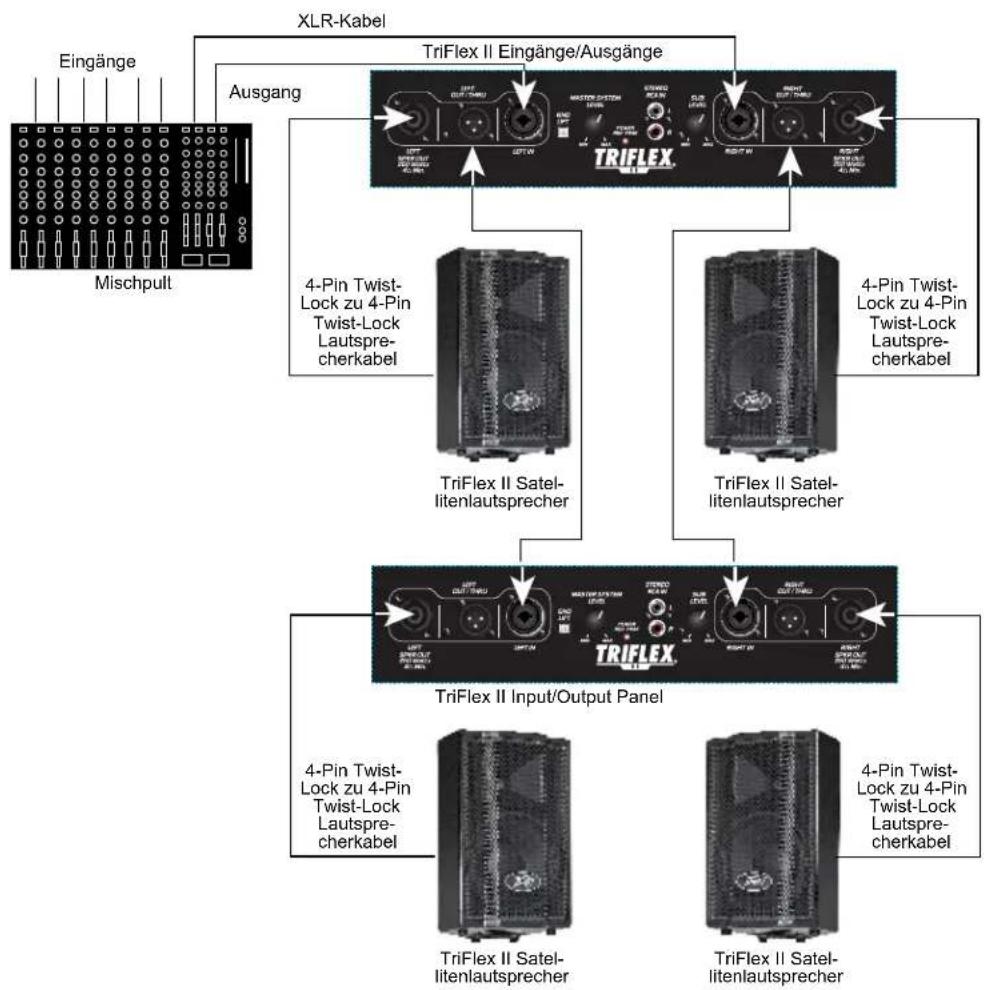

THRU AUSGÄNGE (8, 11)
These XLR-Stecker ermittelungen die Durchschnittung des Eingangssignals an ein anderes Gerät oder die Reihenschaltung des TriFlex II mit einem anderen TriFlex II Gerät. Die Anschlüsse konnen ebenfalls zum Anschluss eines TriFlex II Systems für Monobetrieb mit einem kurzen XLR-(oder 1/4-Zoll-Klinken-) Kabel vom Thru Anschluss zum anderen Kanaleingang benutzt werden. Sie konnen beispielsweise ein Monosignal an den linken Kanaleingang (10) übertragen, dann ein kurzes XLR-Kabel vom Thru Ausgang (11) an den Eingang des rechten Kanals (7) anschließen.
These Ausgänge sind gesuft (vom Eingang isoliert) und auf Einsvorstärkung eingestellt, sie werden nicht von der Pegelsteuerung beeinflusst. Der Signalpegel, welcher in die Eingänge hineingeht, kommt hier auch als Pegel wieder hersaus. SIE KONNEN UBER DIESE ANSCHLUSSE KEIN SIGNAL IN DAS TriFlex II SYSTEM EINGEBEN, ES SIND NUR AUSGANGE!
SPEAKER OUTPUTS, Links und Rechts (9, 12)
Dies sind 4-Pin Twist-Lock professionelle Lautsprecherausgabe mit dem Steuersignal auf den Pins 1+ und 1-. Mindestimpedanz ist 4 Ohm Last, Ausgang ist 250 W Spitzenleistung, 125 W kontinuierlich, in 4 Ohm. Hier werden die mitgelieferten Satellinenlautsprecher an der Systemelektronik im Subwoofer angeschlossen.
These Ausgänge können keine anderen Laufsprecher versorgen, wenn die mitgelieferten 4-Ohm-Satelliten benutzt werden. Sie sind Hochpass-gefiltert bei 120Hz und benutzen einen 24dB / Oktave Roll-off.
BEDIENUNGSHINWEISE
RÜCKSEITE OBEN
Ganz ober auf der Rückseite ist die Stiftbelegung auf einem Metalschild aufgedruckt, um bei den Anschlüssen zu halten.
SICHERHEITSHINWEISE
Das Gerät muss vom Netz abgetrennt sein, wenn Sie Anschlüsse oder Arbeiten vornehmen. Wenden Sie sich mit Reparaturen stets an den autorisierten Kundendienst.
Das Kuhlblech auf der Rückseite kann hei werden. Blockieren und decken Sie das Kuhlblech nicht ab, um die Ventilation nicht zu gefährden. Lassen Sie hinter dem Kuhlblech weniger stens 10 cm Abstand. Blockieren Sie nicht den Luftstrom durch Gardinen oder Vorhange, thermische Bausolierung usw. Wir empfehlen, die Rückseite des TriFlex II nicht in einem umschlossenen Raum unterzubringen oder an einer Stelle, die keinen frischen, kühlen Luftstrom hat.
Schlieben Sie die Eingänge des TriFlex II NICHT am Ausgang eines Verständers an. Die Eingänge sind darauf ausgelegt, mit einem Line-Level-Signal versorgt zu werden.
WARNING! Das TriFlex II System ist sehr effizient und leistungsstark! Dieses Soundsystem kann zu permanenten Hörschaden führen! Stellen Sie die Gesamtlautstärke mit größter Vorsicht ein!
Der vermeintliche Lautstärkepegel des TriFlex II kann aufgrund seines klaren, reinen Klangs tauschen. Fehlende Verzerrung kann die Lautstärke geringer erschieren halten, als sie tatsächlich ist. Dieses System kann einen Schalldruckpegel von mehr als 129 dB in 1 m Entfernung vom Lautsprecher erzeugen!
TRIFLEX II AM STROMNETZ ANSCHLIEBEN
Das TriFlex II wird mit einem 1,80 m IEC-Netzkabel gefelft. Benutzen Sie ein Verlangerungskabel oder eine Mehrfachsteckdose, so muss diese hochwertig und von ausreichender Kapazität sein.
Für maximalen unverzerrten Ausgang schlieben Sie kein anderes Gerät am gleichen Verlängerungskabel an wie das TriFlex II System. Überlasten Sie das Verlängerungskabel nicht.
Beim Anschluss des Netzkabels achten Sie darauf, dass der Hauptschalter ausgeschelt ist. Schalten Sieihn erst ein, wenn das Netzkabel angeschlossen ist. Die integrierte Stummschaltung wird aktiviert, wenn Sie die Schritte in der korrekten Reihenfolge beachten.
TRIFLEX II SATELLIT MIT LAUTSPRECHERSTATIV BENUTZEN
Der TriFlex II Satellite hat eine integrierte Aufnahme für ein Stativ, sodass das System auf einem Standard 36 mm Stativ montiert werden kann.
BEACHTEN SIE DIESE SICHERHEITSHINWEISE BEI DER BENUTZUNG VON STATIVEN:
A. Überprüfen Sie die Spezifikationen des Stativs hinsichtlich des Gewichts des TriFlex II Satelliten (10,9kg) und beachten Sie alle Sicherheitshinweise des Herstellers, einschließlich der Kapazität des Stativs.
B. Stellen Sie das Stativ stets eben auf einem festen Untergrund auf undziehen Sie die Standbeine entsprechend den Anleitungen des Herstellers vollständig aus.
C. Richten Sie die Standbeine so aus, dass beim Umkippen keine Gefahr für Personen in der unmittelbaren Umgebung besteht. Blockieren Sie keinesfalls Turen oder Durchgänge mit den Standbeinen.
D. Verlegen Sie Kabel so, dass sie nicht zur Stolperfalle werden oder zum Umkippen der Laufsprecher führen können. Benutzen Sie Panzerband, Kabelkanäle oder Führungen oder andere geeignete Abdeckungen.
E. Beim Aufbau oder Abbau der Laufsprecher让他们 sich helfen, es kann schwierig sein, den TriFlex II Satellitenlautsprecher in der Stativaufnahme einzusetzen, während Sie das System am ausgestreckten Arm halten. Es ist auch hilfreich, wenn ein Helfer das Laufsprecherstativ festhalt, während Sie den TriFlex II Satelliten abbauen, damit verhindern Sie, dass der TriFlex II Satellit das Stativ umwirft.
F. Bei der Benutzung von Stativen im Freien bringen Sie keinesfalls Banner oder Flaggen am Stativ oder am TriFlex II Satellitenlautsprechersystem an, starker Winds kann den Lautsprecher umkippen halten. Bei Wind sollenn Sie das Stativ beschwenen, damit das TriFlex II Satellitenlautsprechersystem nicht umgeworfen wird.

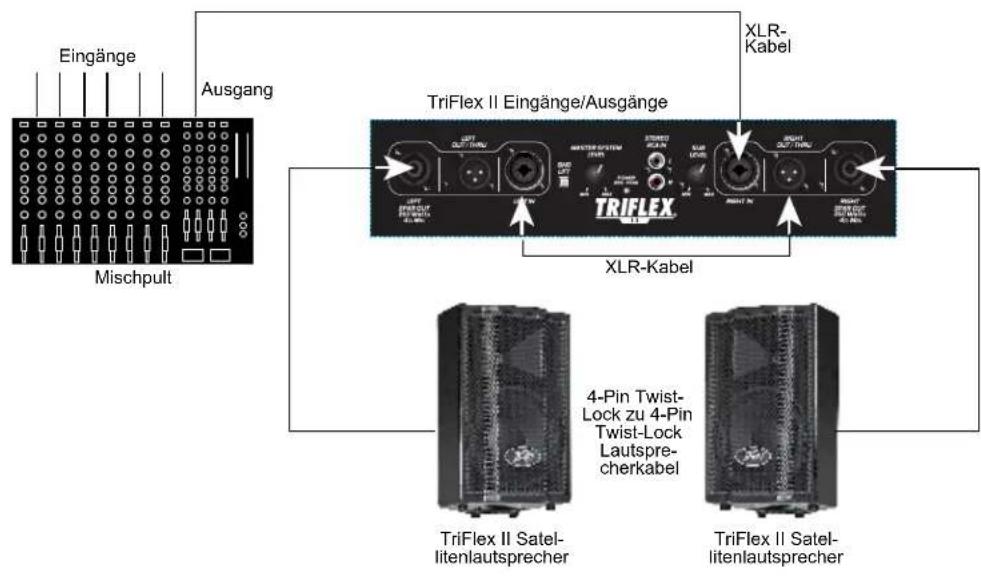

SIGNAL AM TRIFLEX II ANSCHLIEBEN

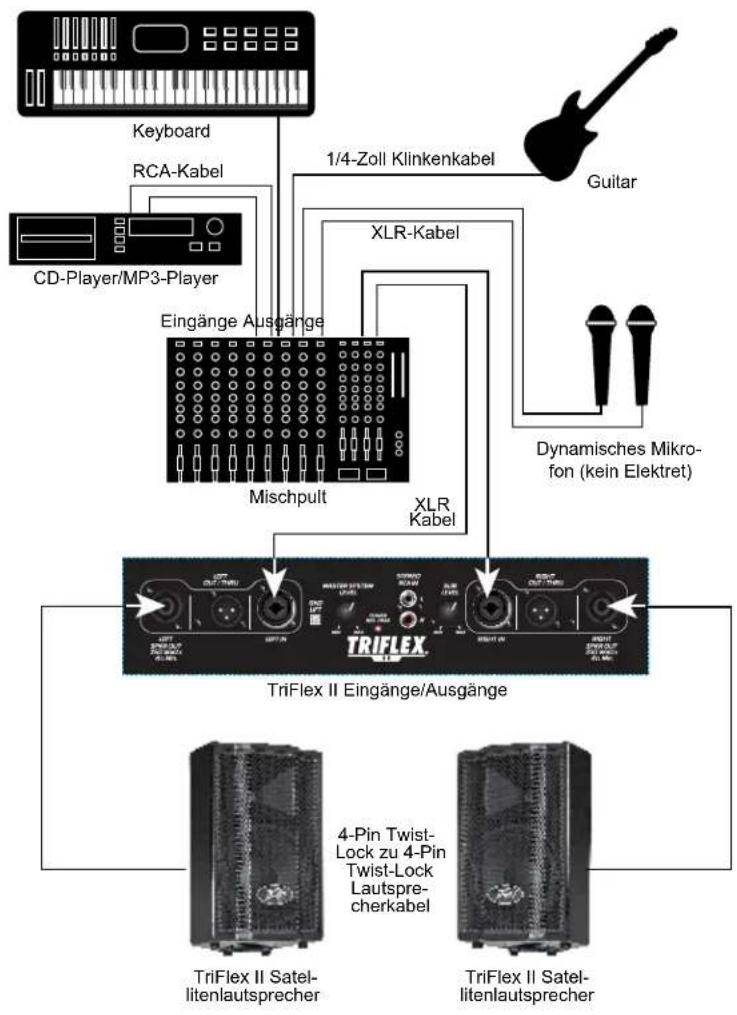

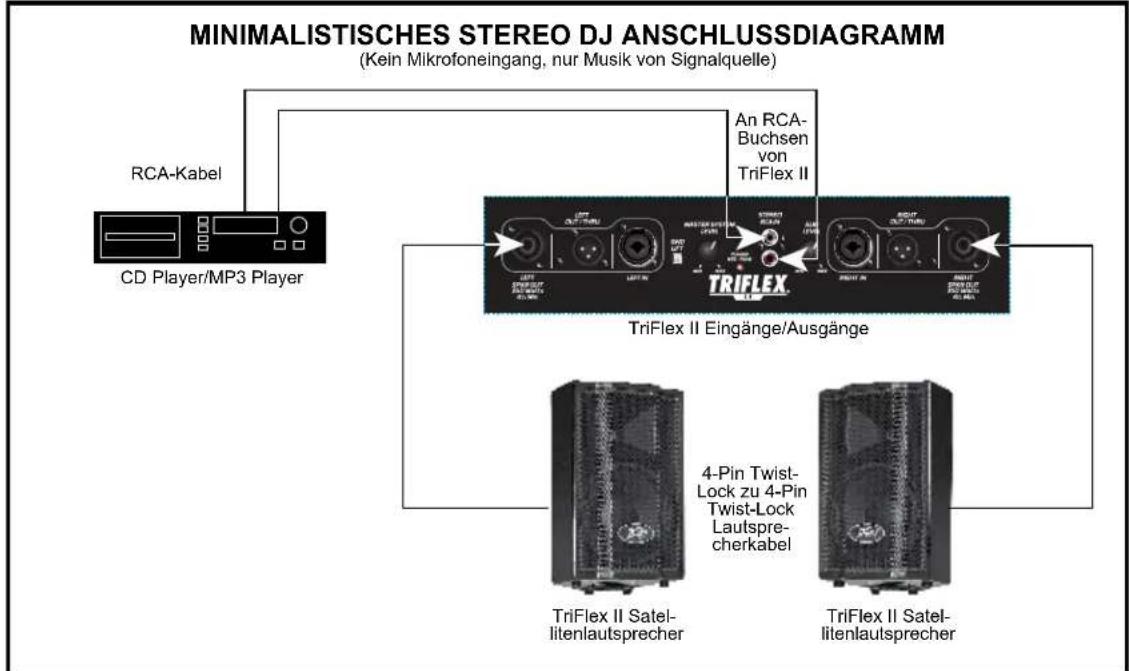

Es gibt eine Vielzahl von Methoden, ein Signal am TriFlex II System anzuschreiben.
Die beiden Eingänge (7, 10)ieten einen symmetrische Line-Level-Eingang mit 1/4 -Zoll TRS-Stecker ODER XLR-Stecker.
Asymmetrische Eingänge sind ebenfals vorgesehen, da der 1/4-Zoll-Eingang (7, 10) mit Standard Tip-Sleeve-Steckern oder RCA-Steckern (14) benutzt werden kann. Die RCA-Anschlüsse liefern einen linken und rechten Stereoeingang, da es sich bei dem TriFlex II System um ein 2-Kanal Soundsystem handelt.
Nehmen Sie keine Anschlüsse vor, während das Gerät eingeschaltet und der Master System Level Regler hochgeregt ist! Wahrend ein Standard 1/4-Zoll-Klinkenstecker gut arbeitet und der symmetrische Eingangsschaltkreis der Eingänge (7, 10) einigen Störschutz liefert, bietet ein symmetrisches Kabel mit entweder symmetrischem TRS 1/4-Zoll-Stecker oder XLR-Stecker überlegenen Störschutz und bessere Leistung.
Bei schwierigen Störproblemen kann es hilfreich sein, die Abschirmasse auf einem symmetrischen Kabel nur auf der TriFlex II Seite mit der Taste Ground Lift (4) zu trennen. Überprüfen Sie Änderungen der Eingänge aufmerksam, regeln Sie stets den Master System Level (5) Regler herunter, bevor Sie Kabel anschließen oder abziehen oder die Taste Ground Lift drücken.
Die Benutzung hochwertiger Premiumkabel wird für das TriFlex II System empfohlen, da diese gewöhnlich better abgeschirmt sind und eine längerige Lebensdauer haben. Die Beste Option ist ein abgeschirmtes symmetrisches XLR-Kabel, das nur so lang wie unbedingt nötig ist. Im Allgemeinen ist es eine gute Idee, das Kabel am Eingang des TriFlex II etwas durchhängen zu halten und die Kabel festzukleben oder im Kabelkanal zu verlegen, damit niemand darüber stolpern und sie aus dem TriFlex II Systemeinggang abziehen kann.
Das TriFlex II ist mit einem Master System Level (5) Regler auf dem Eingang ausgestattet, um entsprechliche Anwendungen zu erreichtern. Mit dem Master System Level Regler ganz nach rechts bis zum Anschlag gedreht ist die Verstärkung maximal und die Eingangsempfindlichkeit beträgt 0,200 V RMS für vollen Ausgang. Bei Versorgung des TriFlex II Systems von einem Mischpult kann es vorteilhalt sein, die Eingangsempfindlichkeit durch Einstellung der Verstärkung auf den Mittelwert zu reduzieren. Das TriFlex II ist jetzt better an einen typischen Veränderter angepasst.
Zeigt das Mischpulte eine Begrenzung der Ausgangssignale an, so wird die Leistungsfähigkeit des TriFlex II nicht sauber genutzt. Eine Begrenzung des Signals, bevor es das TriFlex II System erreicht, ist nicht optimal. Reduzieren Sie den Mischpultausgangspegel und erhöhen Sie die Pegelsteuerung des TriFlex II.
Die Veränder im TriFlex II sind mit DDT und einer LED-Anzeige ausgestellt, welche die DDT-Aktivierung aneigt (13).
Klingt der Sound stark komprimiert, dann überprüfen Sie diese Anzeige; blinkt sie mehr als nur gelegentlich ROT, dann muss der Versorgungspegel vom Mischpult (oder Level-Regler 5,6 des TriFlex II) reduziert werden.
Beim Einschalten des Soundsystems schalten Sie alle vorgeschalteten Elektronikgeräte zuerst ein, dann das TriFlex II mit dem Master System Level Regler ganz links am Anschlag (ganz unter). Beginnen Sie die Überprüfung der Pegel mit den Reglern des Mischpultausgangs ganz unter und bringen Sie sie langsam mit dem TriFlex II Master System Level Regler auf der gewündsten Einstellung (zu Anfang in Mittelstellung empfohlen) nach oben.
Es ist keine gute Praxis, den Master System Level Regler des TriFlex II ganz hoch einzustellen und dann zu versuchen, den Pegel nur vom Mischpult aus zu steuern; dieser Ansatz führt zu übermaßigen Störungen. Beste Praxis ist es, ein „heiβes“ Signal vom Mischpult an das TriFlex II System zu übertragen und dann den TriFlex II Master System Level Regler nur so hoch zu regeln, wie es für den gewünschten Ausgang notwendig ist. Mit diesen Ansatz müssen Sie sich vergewissern, dass das Mischpult den Ausgang nicht begrenzt.
NETZKABEL AM TRIFLEX II ABZIEHEN
Wir empfehlen, den Hauptschalter (3) zunachst zum Ausschalten des Geräts zu benutzen und dann das Netzkabel abzuziehen. Dies minimiert die Belastung der Veränder und Wandler durch Ausschalt-Störsignale. Der Ausschalter hat einen Funkenloscherkondensator und trennt gewöhnlich klar von der Netzspannung, während der IEC-Netzkelanschluss vorübergehenden Kontakt machen kann, bevor er endgültig abgetrennt ist.
AUFSTELLUNG DER TRIFLEX II LAUTSPRECHERKOMPONENTEN
Die TriFlex II Satellinenlautsprecher sollenen etwa 3,5 bis 5,5 m voneinander aufgestellt werden und auf das Publikum ausgerichtet sein. Idealerweise sollte der TriFlex II Subwoofer in einer Linie mit den Satelliten und im gleichen Abstand voneinander aufgestellt sein. In der Draufsicht ergibt das eine gerade Linie mit dem Subwoofer in der Mitte und jedem Satelliten etwa 3 m auf jeder Seite entfernt.
LAUTSPRECHERAUFSTELLUNG - DRAUFSICHT
Dies gewährleistet, dass der Subwoofer im gesamtten Bereich mit den Satelliten arbeitet und dass sie sich gemeinsam gut anhoren, anstatt sich gegeneinander aufzuheiten.
Die Satellitenlautsprecher sollen auf Lautsprecherstativen montiert sein und sich auf der korrekten Höhe befinden, sodass sich der Schalltrichter oberhalb der Köfe der Zuhörer befindet. Der Subwoofer muss auf festem und ebenem Boden stehen. Bei unebenem Untergrund gleichen Sie unter einem Fuß mit einem Stück Pappe aus, um ein Wobbeln oder Verrutschen zu vermeiden. Hiermit gewährleisten Sie, dass die Basse hart und ausdrucksstark sind.
SATELLITEN ALS MONITORE BENUTZEN
Die Satellitenlautsprecher konnen als zwei Kanäle als Monitor benutz werden, die abgewinkelten Seiten rechts hinten erhöglichene eine Aufstellung im Winkel von 45^ auf der längeren Seite.
Für Beste Ergebnisse kann der Sub Level (6) ganz heruntergedreht werden, damit geben die Satelliten als Monitore bis hinunter zu etwa 110 Hz wieder. Sind einige Basse in den Monitoren erwünscht, dann erhöhen Sie den Subwooferpegel auf eine sehr niedrige Position, wie etwa 10-Uhr-Stellung. Das verhindert, dass der Klang dröhnd wird und zu Rückkopplungen führt.
MONOBETRIEB
Wird Monobetrieb gewünscht, sodass die beiden Kanäle und damit bereits Satelliten das gleiche Signal wiedergeben, so sehen Sie sich das Mono-Anschlussdiagramm gegen Ende der Bedienungsanleitung an.
STÖRUNGSEKENNUNG
KEIN TON
Vergewissern Sie sich zunachst, dass das Gerät angeschlossen und eingeschaltet ist. Vergewissern Sie sich, dass die LED (13) auf dem Verständ der modul grün leuchtet.
Ist das nicht der Fall, so vergewisern Sie sich, dass der Hauptschalter (3) auf ON steht und überprüfen Sie, dass das IEC-Netzkel (2) fest angeschlossen ist. Vergewisern Sie sich, dass das Netzkel an einer Funktionierenden Steckdose angeschlossen ist.
Letztlich überprüfen Sie die Sicherung (1) (siehe Rückseite: Sicherung, Sicherheitshinweise).
Nachdem Sie sich davon überzeugt haben, dass Ihr Gerät spannungsvorsorgt ist, vergewissern Sie sich davon, dass das TriFlex® II System ein Signal erhalten. Ziehen Sie hierzu die Kabel zu den Eingängen ab und schreiben Sie sie an anderen Geräten an, die das Signal wiedergeben konnen (Verstärker und Lautsprecher). Haben Sie hier ein Signal, so vergewissern Sie sich, dass alle Pegeleinstellungen korrekt vorgenommen wurden (Drittel- bis Mitteleinstellung).
War das TriFlex II System direkter Sonneneinstrahlung oder übermäßiger Hitze ausgesetzt, so kann der integrierte Thermoschutz ausgelöst worden sein. In thisem Fall schalten Sie das TriFlex II System aus und halten Sie es ausreichend abkühlen.
Haben Sie immer noch keinen Ton, so setzen Sie sich mit ihrem autorisierten Peavey-Fachhändler oder dem Peavey International Kundendienst in Verbindung.
BRUMMEN ODER SUMMEN
Brummt oder summt das TriFlex II System, dann kann dies von der Steckdose verursacht werden. Schlieben Sie das TriFlex II System an einer anderen Steckdose an. Brummprobleme konnen manchmal auch dadurch behoben werden, dass Mischpult und TriFlex II an verschiedenen Stromkreisen angeschlossen werden. Falls dies nicht unpraktisch ist, werden Mischpult und aktive Laufsprecher am besten vom gleichen Stromkreis gespeist.
Achten Sie daraufuf, dass abgeschirmte Kabel zum Anschluss an den TriFlex II Signaleingangen benutzt werden. Werden Laatsprecherkabel mit 1/4-Zoll-Steckern anstatt abgeschirmter Kabel als Eingangskabel benutzt, kann es weniger zum Brummen oder Summen kommt.
Brummen kann von einer Masseschleife herrhufen. Es kann hilfreich sein, die Abschirmasse auf einem symmetrischen Kabel am TriFlex II zu trennen, indem Sie die Taste Ground Lift (4) drucken. Überprüfen Sie Änderungen der Eingänge aufmerksam, regeln Sie stets den Master System Level (5) Regler herunter, bevor Sie Kabel anschließen oder abziehen oder die Taste Ground Lift (4) drucken.
Vergewisern Sie sich, dass keine Lichtdimmer auf dem gleichen Stromkreis wie das TriFlex II System, das Mischpult oder andere Quellengeräte angeschlossen sind. Werden Dimmer benutzt, so müssen diese möglicherweise voll EIN- oder AUSGESCHALTET werden, um das Brummer zu verringern oder zu eliminieren. Dies ist ein typisches Netzkabel-/Lichtdimmer-Störproblem und kein Designfehler des TriFlex II Systems.
Das dritte Kabel (Erdung) des Netzsteckersarf NIEMALS entfernt oder abgebrochen werden, das ist ein potenzielles Sicherheitsrisiko.
VERZERRTER ODER VERSCHWOMMENER KLANG
Vergewissem Sie sich zunachst, dass das Mischpult (Signalquelle) nicht begrenzt oder überlastet ist. Vergewissem Sie sich, dass der Master System Level (5) Regler des TriFlex II nicht zu niedrig eingestellt ist. Vergewissem Sie sich, dass die Eingangsstecker vollständig in den Eingangsbuchsen (7) und (10) oder den RCA-Buchsen (14) auf der Rückseite des TriFlex II eingesteckt sind. Vergewissem Sie sich, dass kein Veränder an einem der Eingänge des TriFlex II angeschlossen ist. Wir ein Veränderungskabel benutzt, so vergewissem Sie sich, dass es eine ausreichende Kapazität hat und dass hierüber nicht auch noch andere Geräte versorgt werden.
Das TriFlex II System hat einen integrierten EQ, um das natürliche Ansprechen des Subwooferlautsprechers im System zu gewährleisten. Bassverstärkung wird angewandt und das System hat eine nominale flache Ansprüche, womit weniger, wenn überhaupt, zusätzliche EQ-Abstimmung erforderlich ist. Der Satellitenlautsprecher hat einen CD-Schalltrichter EQ, der als passive Kreuzweiche konzipiert ist. Werde übermäßige zusätzliche Bassverstärkung oder HF-Verstärkung extern dem TriFlex® II hinzugeführ, kann das zu einer vorzeitigen Überlastung bei hohem Schalldruckpegel führen. Reduzieren Sie externe (Mischpult, Rack) EQ und sehen Sie, ob dies die Verzerrung behebt.
Letztlich, denken Sie daran, dass, obwohl das TriFlex II System ein leistungsstarkes Gerät mit hohem Ausgang ist, es noch Grenzen hat und möglicherweise zusätzliche aktive Geräte für ausreichenden Soundausgang oder Abdeckung besteht. In this fall regeln Sie die Mischpultpegel etwas herunter und sehen Sie, ob dies die Dinge klärt.
Gibt das System weiterhin Probleme, obwohl Sie alle obigen Überprüfungen und auch alles, woman Sie sonst noch denken können, durchgeführt haben, so notieren Sieitte die Probleme und wenden Sie sich an ihren Peavey-Fachhändler.
DROHNENDE ODER SCHLECHT DEFINIERTE BÄSS
Das TriFlex II System hat einen optimierten Bassausgang für die Fähigkeiten des Subwoofergehäuses und die Tieftöner. Bassverständung wurde bereits auf das Signal angewandt, um es an eine nominal flache Ansprüche anzugleichen. Wirde eine zusätzliche Bassverständung über einen externen Equalizer oder die Kanal-EQ-Steuerungen eines Mischpuls angewandt oder der Sub Level (6) Regler ist voll aufgedreht, konnen die Basse drohnen oder verzerrt werden und die Gesangsstimmen- oder Mittelton-Signalinformationen truben. In this fall reduzieren oder entfern den Sie die externe Bassverständung oder regeln Sie den Sub Level (6) Regler herunter. Behindet sich der Sub Level (6) Regler in 2-Uhr-Stellung, ist er im Pegel auf die Mittel- und Hochtöner der Satellitenlautsprecher abgestimmt.
WARTUNG UND PFLEGE
Ihr TriFlex II System ist ein robustes und haltbares Produkt und wird Ihnen weitere Jahre zuverlüssig dieren, wenn es ordnungsgemäß gewartet wird. Mit gesundem Menschenverstand und der Beachtung der Sicherheitshinweise vermeiden Sie gefährliche Betriebsbedingungen.
Das Gerät muss vom Stromnetz getrennt werden, bevor daran gearbeitet wird. Wenden Sie sich mit Reparaturen stets an den autorisierten Kundendienst.
SONNENEINSTRAHLUNG/WARME
Vermeiden Sie langere direkte Sonneneinstrahlung, da dies zur Überhitzung und Thermoabschaltung des Geräts führen kann. Übermäßige heiße Betriebsbedingungen können ebenfalls den Thermoschutz auslösen. Lagern Sie das Gerät nicht in extrem heißer oder kalter Umgebung oder extremer Luftfeuchtigkeit. Lassen Sie das Gerät stets auf Zimmertemperatur aufwärmen, bevor Sie es benutzen.
REINIGUNG
Reinigen Sie das TriFlex II System keinesfalls, während es angeschlossen oder eingeschaltet ist! Nach dem Ziehen des Netzsteckers benutzen Sie ein trockenes Tuch zum Reinigen. Benutzen Sie keine Lösungsmittel, damit können Sie das Gehäuse beschädigen. Achten Sie darauf, dass KEINE Flüssigkeiten in das TriFlex II System eindringen.
AUSBESSERUNG
Sie konnen schwarzen Ausbesserungslack, wie Peaveys Teilnummer 00052110, zum Ausbessern von Kratzern und Beulen im Gehäuse oder dem Grillgitter benutzen. Haben Sie hierbei eine leichte Hand und gehen Sie mehrmals über die Stellen, anstatt alles auf einmal abdecken zu wollen. Spruhen Sie nicht auf die Schilder auf dem Verstärkermodul oder auf den Laatsprechern. Folgen Sie allen Anleitungen auf der Sprühdose und beachten Sie alle Warnhinweise!
BEFESTIGUNGSMATERIALIEN AUF FESTEN SITZ ÜBERPRÜFEN
Nach den ersten Monaten der Benutzung und danach regelmäßiger überprüften Sie die Befestigungsmaterialien des TriFlex II Systems auf festen Sitz, einschließlich der Schrauben der Rückabdeckung und der Schrauben, welche die Rollen am Subwoofergehause halten.
Das Gerät ist starken Vibrationen ausgesetzt und dies kann zu einer Lockerung der Befestigungsmaterialien führen.

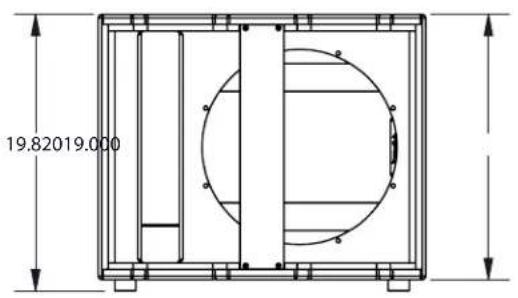

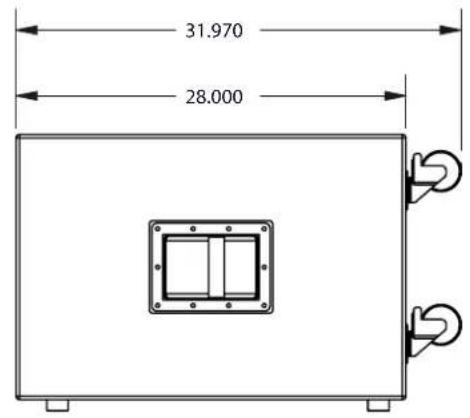

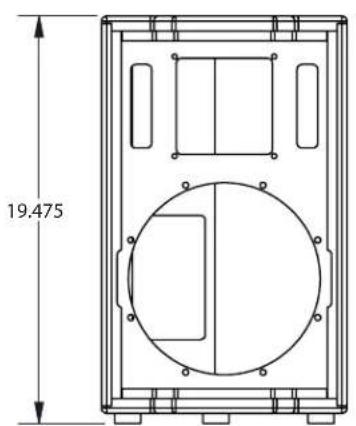

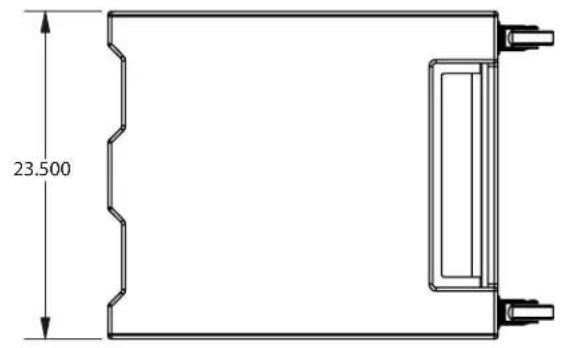

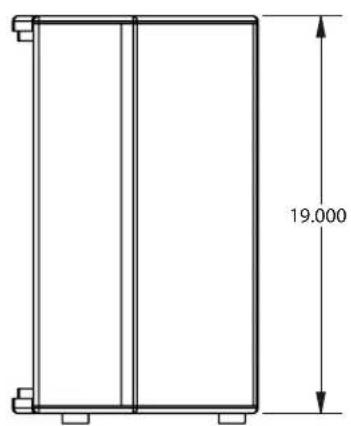

Triflex II SPEZifikATIONEN
| TRIFLEX® II SYSTEM SPEZifikATIONEN | Schalldruckpegel, 1 Watt, 1 m in 1 / 2 Abstand: 101 dB | Lautspracherausgänge: |
| SUBWOOFER | Max. Schalldruckpegel (1 m, 1 / 2 Abstand): 124 dB | Linker Kanal 4-Pin Twist-Lock professioneller Ausgang |
| Transducer Ergänzung: 1 x 15-Zoll Tieftöner, Hochleistung | Gewicht: 10,9 kg | Rechter Kanal 4-Pin Twist-Lock professioneller Ausgang |
| Nenn-Impedanz: 8 Ohm | Abmessungen (H x B x T): 49,8 X 30,0 X 30,0 cm (aufrecht, einschließlich Standfälle) | BEDIENELEMENTE: |
| Belastbarkeit, Transducer: 350 W dauerhaft, 700 W Programm | Abmessungen (H x B x T): 49,8 X 30,0 cm (aufrecht, einschließlich Standfälle) | Master System Level (Gain Links und Rechts) |
| Box Tuningfrequenz (Fbox): 48 Hz | Subwoofer Level Control | |
| Frequenzgang, 1 m achesenparallel, Sinuskurve in echofreiem Raum (durch Systemelektronik): 40 Hz bis 105 Hz | KOMPLETTSYSTEM | Ground Lift Taste |
| Nutzbare Niederfrequenzbegrenzung (-10 dB Punkt): 34 Hz | Aktive Crossover-Frequency: 120 Hz, 24 dB/Oktave | Hauptschalter (Rückseite Verträger mit Subwoofer in Gebrauchsstellung, mit Gummifüllen auf dem Boden) |
| Schalldruckpegel, 1 Watt, 1 m in 1 / 2 Abstand: 102 dB | Abmessungen während Transport auf Rollen (H x B x T): 109,2 X 51,7 X 59,8 cm (einschließlich aller Standfälle) | Nenn-Verträger-Frequencygang: +0, -2 dB von 10 Hz bis 20 kHz |
| Max. Schalldruckpegel (1 m, 1 / 2 Abstand): 127 dB | Gewicht (nur Subwoofer und Satelliten): 66,4 kg | Brummen und Störungen: Grüßer als 90 dB unterhalb Nennleistung |
| Gewicht: 44,5 kg | Lautspracherkabel: Zwei 4,5 m 1,3 mm2 mit 4-Pin Twist-Lock-Anschlüsen je Seite. | DDT Dynamikbereich: Grüßer als 18 dB Klirfaktor: Typisch geringer als 0,05 % Infraschall filterschutz: 36 dB/Oktave Roll-off |
| Abmessungen (H x B x T): 49,9 X 71,1 X 71,4 cm (einschließlich Standfälle) | Netzanschluss: Inland 120 V AC, 60 Hz, 210 Watt | |
| (Gerät auf Standfälle) 49,9 X 81,3 X 71,4 cm (einschließlich Standfälle und Rollen) | INTERNER VERSTÄRKER SPEZifikATIONEN | |
| Höhe bei Transport: 81,3 cm | Subwoofer-Verträger Ausgangsleistung: 500 W Spitze, 250 W dauerhaft, in 8 Ohm. | |
| SATELLITENLAUTSPRECHER | Satelliten-Verträger Ausgangsleistung: 250 W Spitze, 125 W dauerhaft, in 4 Ohm. | |
| Transducer Ergängzung: | Eingänge (Line-Level): Linker Kanal XLR oder 1/4-Zoll Klinkenbuchse | |
| Niederfrequenzbereich: 1 x 10-Zoll Tieftöner, Hochleistung | ||
| Hochfrequenzbereich: 1 x 1,4-Zoll Titan-Kompressionstreiber auf Quadratic Throat Waveguide™ Schalltrichter mit 75° x 75° Abdeckung | Rechter Kanal XLR oder 1/4-Zoll Klinkenbuchse | |
| Nenn-Impedanz: 4 Ohm | Eingangsimpedanz: 20 kOhmsymmetrisch, 10 kOhm asymmetrisch | |
| Belastbarkeit, Satellitensystem: 200 W dauerhaft, 400 W Programm, 800 W Spitze | Durchschnittung (Ausgänge, Line-Level): Linker Kanal XLR Full-Range-Ausgang (Stecker) | |
| Box Tuningfrequenz (Fbox): 84 Hz | Rechter Kanal XLR Full-Range-Ausgang (Stecker) | |
| Frequenzgang, 1 m achesenparallel, Sinuskurve in echofreiem Raum: 88 Hz bis 20 kHz |
TYPISCHES STEREO-ANSCHLUSSDIAGRAMM
MONOANSCHLUSS
REIHENSCHALTUNG MEHRERER TRIFLEX II SYSTEME
