BEDIENUNGSANLEITUNG Sub1 BOSE

Wichtige Sicherheitshinweise Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf. Wichtige Sicherheitshinweise Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und weitere geltende EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance. Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance. Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen gemäß Funkgeräterichtlinie 2017 und alle anderen zutreenden UK-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät nur in

Übereinstimmung mit den Herstelleranweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wärmespeichern,

Öfenoder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9. Achten Sie darauf, dass die Schutzfunktion des Schutzkontaktsteckers nicht beeinträchtigt wird.

Ein gepolter Stecker hat zwei Stromkontakte, von denen einer breiter als der andere ist. Ein Schutzkontaktstecker hat zwei Stromkontakte und einen dritten Erdungskontakt. Der dritte Kontakt dient der Sicherheit. Falls der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um die Steckdose auszutauschen.

10. Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden

kann– insbesondere im Bereich von Steckern und Steckdosen und dort, wo das Netzkabel aus dem Gerät herausgeführt wird.

11. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

12. Verwenden Sie für das Gerät nur Rollwagen, Ständer, Dreibeine, Halterungen oder Tische,

die vom Hersteller zugelassen sind oder zusammen mit dem Gerät verkauft werden. Falls Sie einen Rollwagen verwenden, dürfen Sie die Einheit aus Gerät und Rollwagen nur mit Vorsicht bewegen, damit Verletzungen durch ein mögliches Umkippen ausgeschlossen sind.

13. Ziehen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung des Gerätes aus der Steckdose.

14. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

Wartungsarbeiten sind in folgenden Fällen nötig: bei jeglichen Beschädigungen wie z.B. des Netzkabels oder Netzsteckers, wenn Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, fallen gelassen wurde oder nicht ordnungsgemäß funktioniert. WARNUNGEN/VORSICHTSMASSNAHMEN Dieses Symbol auf dem Produkt bedeutet, dass nicht isolierte, gefährliche elektrische Spannung innerhalb des Systemgehäuses vorhanden ist. Es besteht die Gefahr von Stromschlägen! Dieser Warnhinweis auf dem Produkt weist auf wichtige Bedien- und Wartungsinformationen in dieser Anleitung hin. Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren. Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann. Nur in Höhen unterhalb von 2.000Metern verwenden. Dieser Warnhinweis auf dem Produkt weist darauf hin, dass es umkippen kann, wenn eine Stativhalterung verwendet wird. Die verschiebbare Abdeckung über dem Netzeingang des Sub1/Sub2 darf nicht verändert, modifiziert oder entfernt werden. Im Inneren des Produkts befinden sich nicht isolierte gefährliche Spannungsquellen, die ein Stromschlagrisiko darstellen können. Es besteht die Gefahr von Stromschlägen!

• Der M20-Gewindeeinsatz für die Stativhalterung am Sub1 und Sub2 ist für Stative von bis zu 1,3m mit einem auf dem Stativ montierten Bose S1 Pro vorgesehen. Verwenden Sie den Sub1 oder Sub2 nicht mit Stativen mit einer Höhe von mehr als 1,3m oder Lautsprechern mit einem Gewicht von mehr als 7,1kg. Die Verwendung einer Stativ-/Lautsprecher-Kombination, die diese Grenzwerte überschreitet, hat eine instabile Konstruktion zur Folge, die zu Verletzungen führen kann.

• Nehmen Sie KEINE nicht genehmigten Änderungen an diesem Produkt vor.

• Verwenden Sie das Produkt NICHT in Fahrzeugen oder Booten.

• Das Produkt darf während des Betriebs NICHT in einem geschlossenen Raum, zum Beispiel in einer Wandnische oder in einem geschlossenen Schrank, aufgestellt werden.

• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie KEINE brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

• Um Brände und Stromschläge zu vermeiden, darf dieses Produkt NICHT Regen, Flüssigkeiten oder Feuchtigkeit ausgesetzt werden.

• Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie KEINE mit Flüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die Nähe des Produkts.

• Verwenden Sie KEINEN Wechselrichter mit diesem Produkt.

• Nutzen Sie einen Erdungsanschluss oder stellen Sie sicher, dass an der Steckdose ein Erdungsschutz vorliegt, bevor Sie den Netzstecker an die Steckdose anschließen.

• Falls Sie den Netzstecker oder eine Mehrfachsteckdose verwenden, um das Gerät von der Stromversorgung zu trennen, sollten Sie sicherstellen, dass Sie jederzeit auf den Stecker zugreifen können. Gesetzliche Hinweise Das Produkt erfüllt die folgende(n) Norm(en) oder Vorschrift(en) gemäß der Richtlinie 2009/125/EG zu Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte: Verordnung (EG) Nr. 1275/2008, in der durch Verordnung (EU) Nr. 801/2013 geänderten Fassung. Erforderliche Angaben zu Energiezuständen Energiemodi Standby Netzwerk-Standby Stromverbrauch im angegebenen Stromversorgungsmodus bei einem Eingang von 230V/50Hz ≤ 0,5 W k.A.* Zeit, nach der das Gerät automatisch in den Modus geschaltet wird 4Stunden k.A.* Stromverbrauch im Netzwerk-Standby, wenn alle drahtgebundenen Netzwerkanschlüsse verbunden und alle drahtlosen Netzwerkanschlüsse aktiviert sind, beieinem Eingang von 230V/50Hz k.A.* Deaktivierung/Aktivierung von Netzwerkanschlüssen. Wenn alle Netzwerke deaktiviert werden, wird der Standby-Modus aktiviert. *Das Produkt bietet keinen Netzwerk- Standby-Modus für Bluetooth®-Verbindungen und kann nicht für ein Netzwerk über WLAN oder Ethernet konfiguriert werden. Sub1 Sub2 Abmessungen (H × B × T) 53,3 × 26,0 × 52,9 cm 69,4 × 31,7 × 55,1 cm Nettogewicht 15,5 kg 23,0 kg Eingangsnennleistung 100–240VAC, 3A, 50/60Hz 100–240VAC, 4A, 50/60Hz Einschaltstrom bei erstem Einschalten 14,9A bei 120V; 29,3A bei 230V 15,2A bei 120V; 28,6A bei 230V Einschaltstrom nach Unterbrechung des Netzstrombetriebs von 5s 5,8A bei 120V; 32,0A bei 230V 2,6A bei 120V; 6,1A bei 230V Abgeschirmte Kabel müssen den gesetzlichen Vorschriften entsprechen. Das Etikett mit der Produktbezeichnung befindet sich auf der Unterseite des Geräts. Modell: 431389G1/431389G2. Die CMIIT ID befindet sich auf der Unterseite des Geräts. CAN ICES-3(B)/NMB-3(B) Informationen über Produkte, die elektrische Störungen verursachen (Hinweis zur FCC-Einhaltung für die USA) HINWEIS: Dieses Gerät wurde geprüft. Es stimmt mit den Grenzwerten für digitale Geräte der KlasseB gemäß Teil15 der FCC-Vorschriften überein. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektromagnetische Störungen bei einer Installation in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät bei nicht ordnungsgemäßer Installation und Benutzung möglicherweise Störungen des Funkverkehrs. Es wird jedoch keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Sollte dieses Gerät den Radio- oder Fernsehempfang stören (Sie können dies überprüfen, indem Sie das Gerät aus- und wieder einschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgendenDeutsch • 3Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Wichtige Sicherheitshinweise Maßnahmen zu beheben:

• Neuausrichtung der Antenne.

• Vergrößerung des Abstands zwischen dem Gerät und einem Radio- oder Fernsehempfänger.

• Anschluss des Geräts an eine Steckdose in einem anderen Stromkreis als der des Empfängers.

• Unterstützung durch einen Händler oder einen erfahrenen Radio-/Fernsehtechniker. Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden, können zur Folge haben, dass die Betriebserlaubnis für das Gerät erlischt. Dieses Gerät erfüllt die Bestimmungen in Teil 15 der FCC-Vorschriften und die lizenzfreien RSS-Standards von ISED Canada. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine störenden Interferenzen verursachen und (2) dieses Gerät muss Interferenzen tolerieren, einschließlich solcher Interferenzen, die unerwünschte Auswirkungen auf den Betrieb haben können. Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Dieordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. Tabelle zur Einschränkung gefährlicher Stoe für China Namen und Inhalt der giftigen oder gefährlichen Stoe oder Elemente Gefährliche Stoe oder Elemente Name des Teils Blei (Pb) Quecksilber (Hg) Kadmium (Cd) Sechswertig (CR(VI)) Polybromiertes Biphenyl (PBB) Polybromierter Diphenylether (PBDE) PCBs X O O O O O Metallteile X O O O O O Kunststoteile O O O O O O Lautsprecher X O O O O O Kabel X O O O O O Diese Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T 11364 erstellt. O: Gibt an, dass dieser giftige oder gefährliche Sto, der in allen homogenen Materialien für dieses Teil enthalten ist, unter den Grenzwerten gemäß GB/T 26572 liegt. X: Gibt an, dass dieser giftige oder gefährliche Sto, der in mindestens einem der homogenen Materialien enthalten ist, die für dieses Teil verwendet wurden, überden Grenzwerten gemäß GB/T26572 liegt. Tabelle mit Vorgaben zur Einschränkung der Verwendung bestimmter gefährlicher Stoe in Taiwan Gerätebezeichnung: Sub1/Sub2 Typenbezeichnung: 431389G1 / 431389G2 Stoe mit eingeschränkter Verwendung und ihre chemischen Symbole Einheit Blei (Pb) Quecksilber (Hg) Kadmium (Cd) Sechswertiges Chrom (Cr+6) Polybromierte Biphenyle (PBB) Polybromierte Diphenylether (PBDE) PCBs −

Hinweis 1: „○“ zeigt an, dass der prozentuale Gehalt des Stoes mit eingeschränkter Verwendung den Prozentsatz des Referenzwertes des Vorhandenseins nicht überschreitet. Hinweis 2: „–“ gibt an, dass der Sto mit eingeschränkter Verwendung der Ausnahme entspricht. Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „0“ ist 2010 oder 2020. Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeur- oder Serviceinformationen erhalten Sie unter +5255 (5202) 3545 Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: +886-2-2514 7676 UK-Import: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, Vereinigtes Königreich Hauptsitz der Bose Corporation: 1-877-230-5639 Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance®. Bose, L1 und SubMatch sind Marken der Bose Corporation. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber. Die Bose Datenschutzrichtlinie können Sie auf der Bose Website einsehen. © 2022 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden. Bitte ausfüllen und aufbewahren. Die Serien- und Modellnummern befinden sich auf dem Produktetikett an der Unterseite des Geräts. Seriennummer: __________________________________________________________ Modellnummer: __________________________________________________________ Garantiehinweise Für dieses Produkt gilt eine eingeschränkte Garantie. Einzelheiten zur Garantie finden Sie unter global.bose.com/warranty.4 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

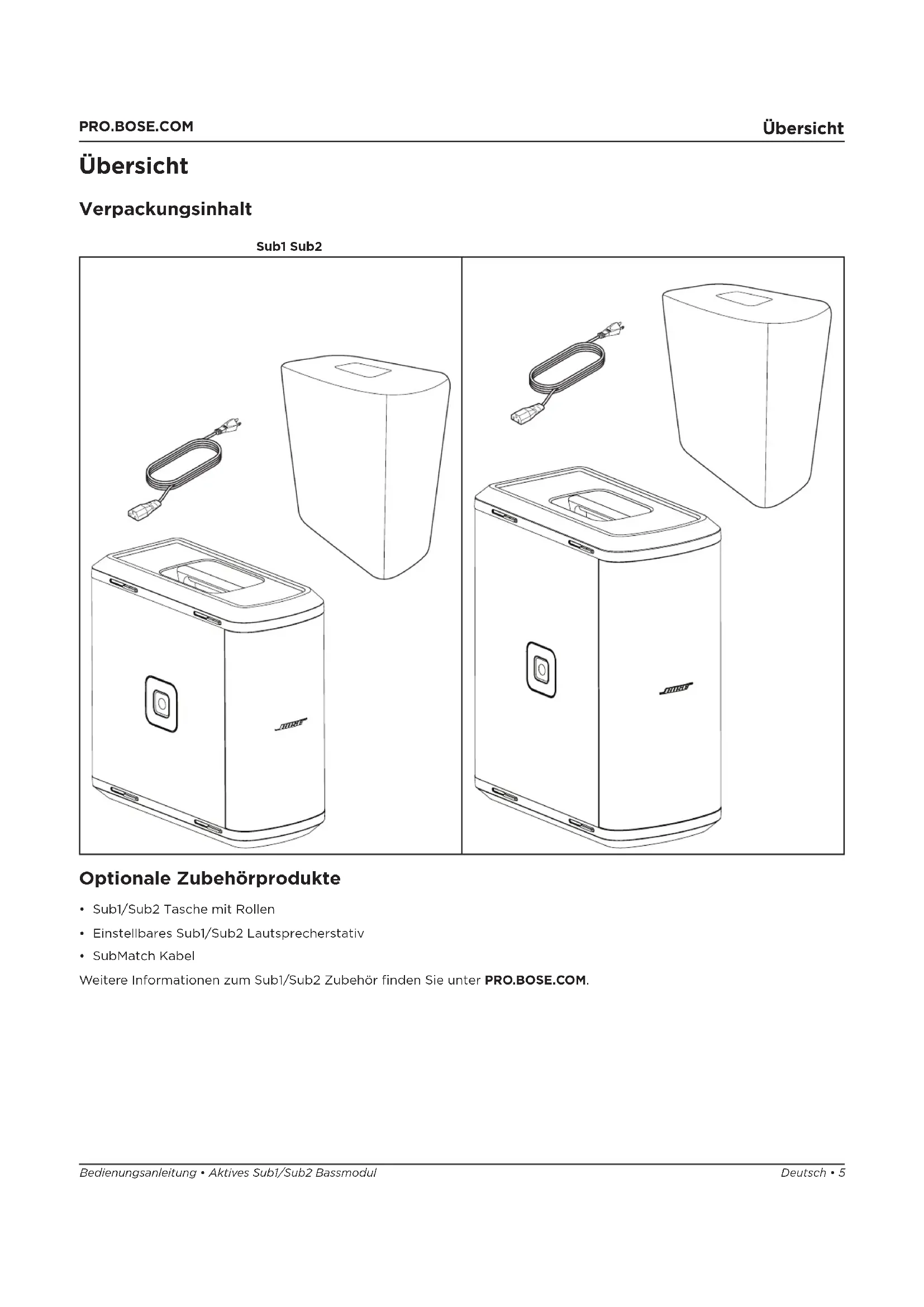

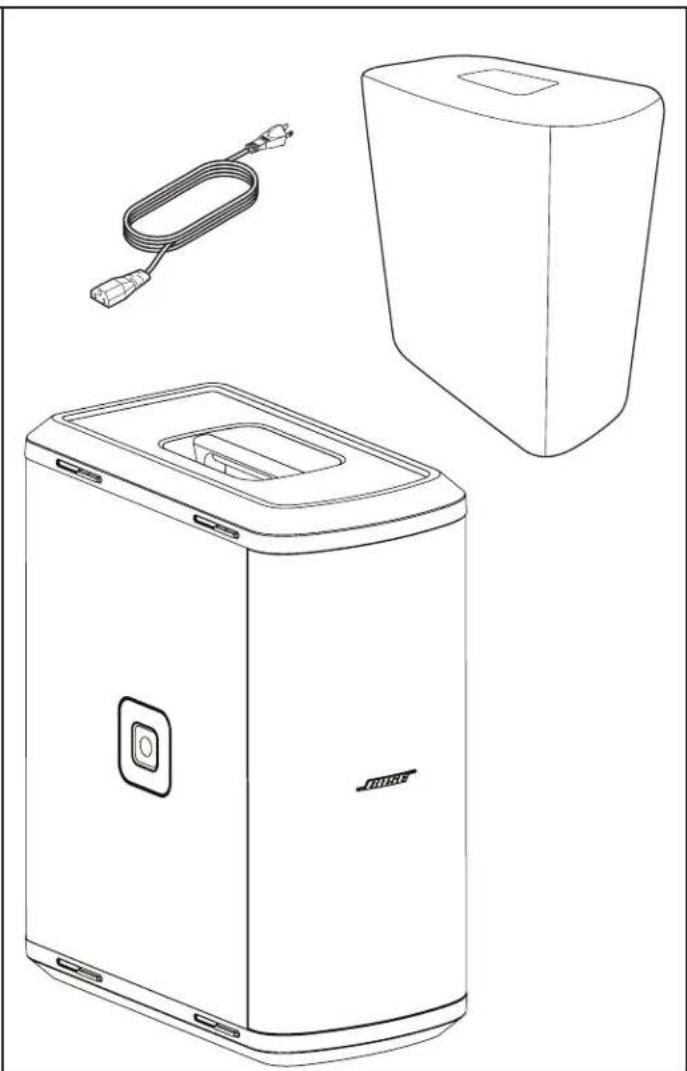

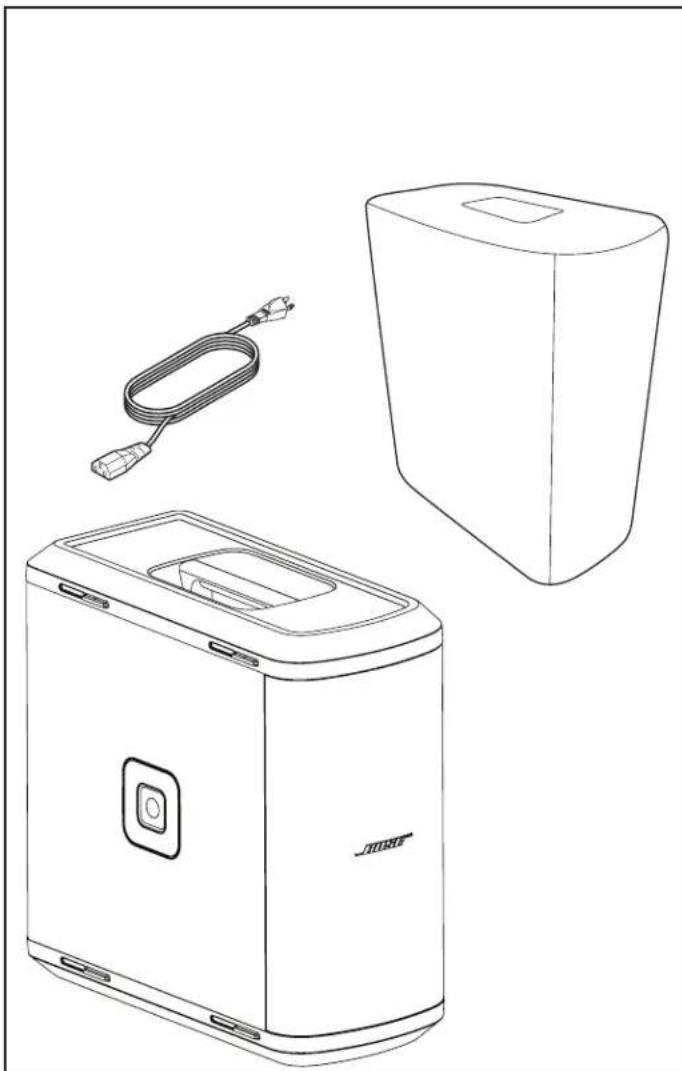

Übersicht Übersicht Verpackungsinhalt Sub1 Sub2 Optionale Zubehörprodukte

• Sub1/Sub2 Tasche mit Rollen

• Einstellbares Sub1/Sub2 Lautsprecherstativ

• SubMatch Kabel Weitere Informationen zum Sub1/Sub2 Zubehör finden Sie unter PRO.BOSE.COM.6 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

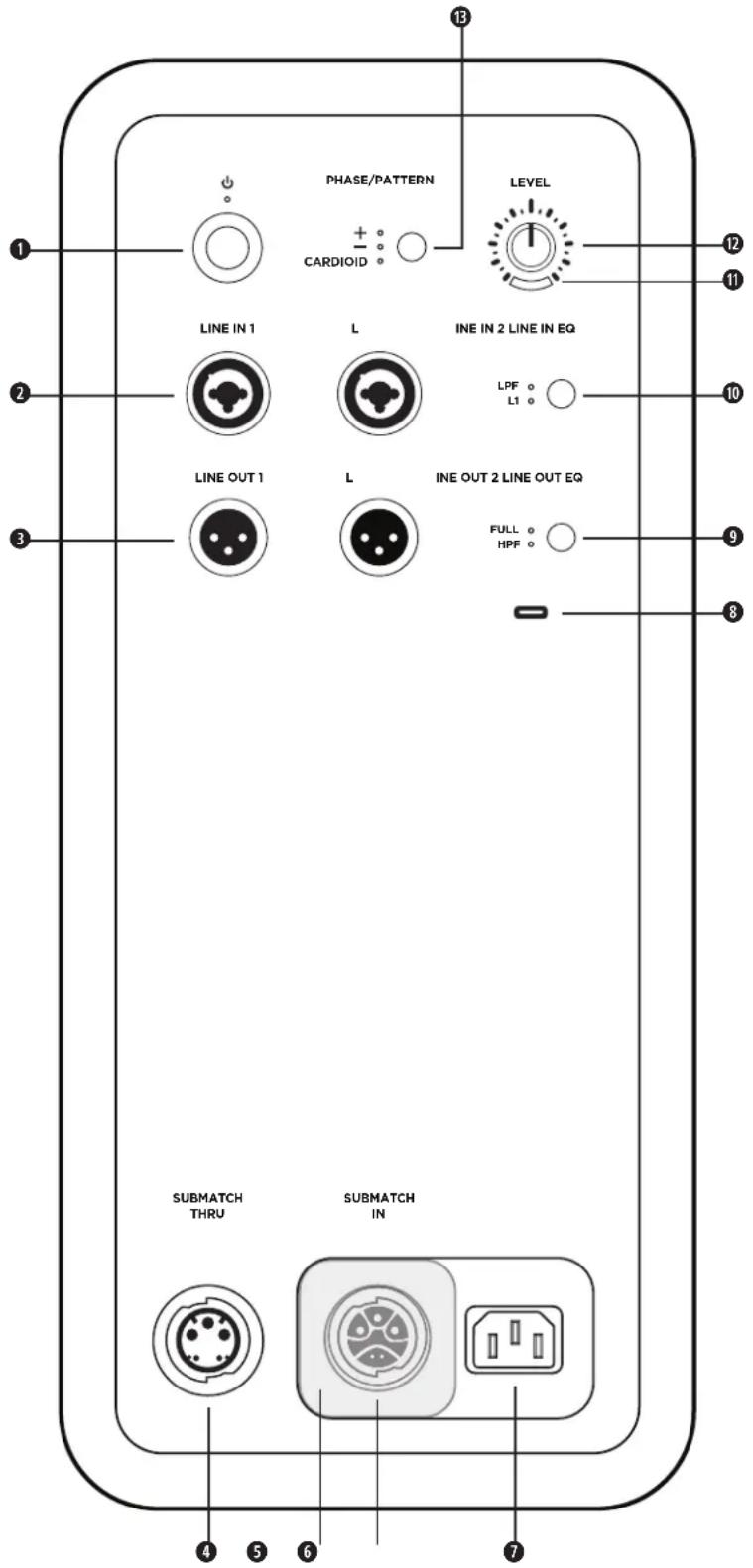

Systemeinrichtung Systemeinrichtung q Standby-Taste: Mit dieser Taste wird das Bassmodul eingeschaltet. Die LED leuchtet weiß, wenn das Bassmodul eingeschaltet ist. w Line-Eingänge: Analogeingang für den Anschluss eines L1 Pro oder einer anderen Line-Pegel-Audioquelle. Kompatibel mit XLR-Kabeln, symmetrischen und asymmetrischen Klinkenkabeln. e Line-Ausgänge: Der Line-Pegel-Ausgang wird über ein XLR-Kabel mit einem Lautsprecher verbunden. r SubMatch Thruput: Ein zusätzliches Sub- Bassmodul wird mit einem SubMatch Kabel angeschlossen. Ein L1 Pro32 kann über eine SubMatch Verbindung bis zu zwei Sub1 oder Sub2 Bassmodule versorgen. t Netzeingangsabdeckung: Verhindert, dass der SubMatch Eingang und der Netzeingang gleichzeitig verwendet werden. Durch Verschieben der Abdeckung wird der zur Einrichtung benötigte Netzeingang freigelegt. y SubMatch Eingang: Das Bassmodul wird über ein SubMatch Kabel mit einem L1Pro32 verbunden. u Netzeingang: Anschluss für IEC-Netzkabel.

USB-Anschluss: USB-C-Anschluss für den Kundendienst von Bose und Firmware-Updates. Hinweis: Dieser Anschluss ist nicht mit Thunderbolt-3-Kabeln kompatibel. o Line-Ausgang-EQ: Bei der Verwendung von Line-Ausgängen haben Sie die Wahl zwischen der GESAMTEN Bandbreite oder einem Mehrzweck-HPF. Durch Betätigen der Tastewerden die EQ-Einstellungen geändert. Dieentsprechende LED leuchtet weiß, sobald eine Auswahl getroen wurde. a Line-Eingang-EQ: Bei der Verwendung von Line-Eingängen haben Sie die Wahl zwischen einer optimierten EQ für ein L1Pro oder einem Mehrzweck-LPF. Durch Betätigen der Taste werden die EQ-Einstellungen geändert. Dieentsprechende LED leuchtet weiß, sobald eine Auswahl getroen wurde. Signal-/Übersteuerungsanzeige: Die LED leuchtet grün, wenn ein Signal anliegt, und rot, wenn das Signal übersteuert oder wenn die Signalbegrenzung des Subwoofers eintritt. Die Pegel- oder Signallautstärke senken, damit keine Signalübersteuerung/Signalbegrenzung eintritt. d Pegelkontrolle: Anpassung des Audioausgangspegels. Die Pegelkontrolle hat keinen Einfluss auf die Line-Ausgänge. Bei Verwendung mit einem L1Pro32 wird dieoberste Position („12Uhr“) empfohlen. f Phase/Abstrahlwinkel-Taste: Anpassung der Polarität des Bassmoduls. Durch Betätigen der Taste wird die Polarität umgeschaltet. Dieentsprechende LED leuchtet weiß, sobald eine Auswahl getroen wurde. Außerdem kann damit bei Verwendung von zwei identischen Bassmodulen der Cardioid-Modus aufgerufen werden. Anschlüsse und Regler LINE IN 1LINE IN 2 LINE IN EQLINE OUT 1LINE OUT 2 LINE OUT EQPHASE/PATTERNLEVEL LPF

uDeutsch • 7Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

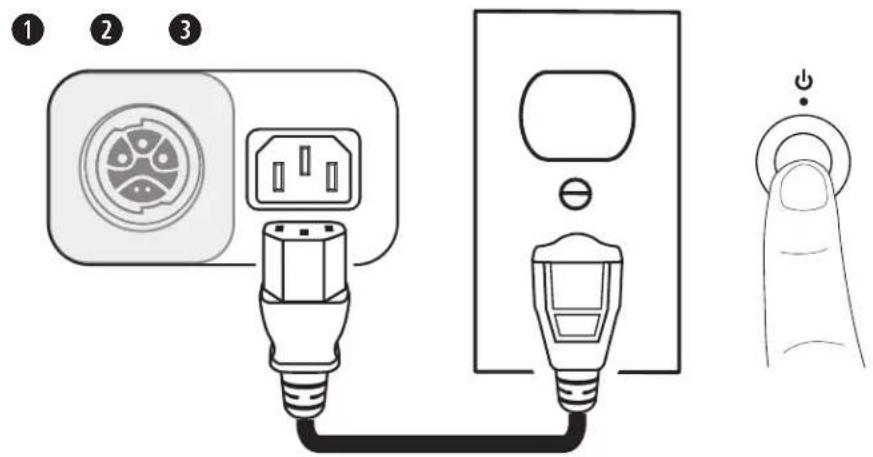

Systemeinrichtung Anschluss an das Stromnetz Es gibt zwei Möglichkeiten, ein Bassmodul an die Stromversorgung anzuschließen: Man schließt es direkt an eine Steckdose an oder verbindet es über ein SubMatch Kabel mit einem L1 Pro32. Die Netzeingangsabdeckung verhindert, dass beide Netzeingänge gleichzeitig verbunden werden. Die Stromversorgung darf nur über einen der beiden Netzanschlüsse erfolgen. Um das Bassmodul direkt an eine Steckdose anzuschließen, wird die Netzeingangsabdeckung nach links geschoben, sodass sie den SubMatch Eingang verdeckt. Um das Bassmodul über ein SubMatch Kabel mit einem L1 Pro32 zu verbinden, schiebt man die Netzeingangsabdeckung nach rechts und verdeckt so den Netzeingang. WICHTIGER HINWEIS: Die verschiebbare Abdeckung über dem Netzeingang des Sub1/Sub2 darf nicht verändert, modifiziert oder entfernt werden. Im Inneren des Produkts befinden sich nicht isolierte gefährliche Spannungsquellen, die ein Stromschlagrisiko darstellen können. Es besteht die Gefahr von Stromschlägen! Direkter Anschluss an eine Steckdose q w e

1. Stecken Sie das Netzkabel in den Netzeingang.

2. Schließen Sie den anderen Stecker des Netzkabels an eine Netzsteckdose an.Hinweis: Das Bassmodul erst dann einschalten, wenn die Quellen verbunden sind. 3. Die Standby-Taste drücken. Die LED leuchtet weiß, wenn das Bassmodul eingeschaltet ist.8 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

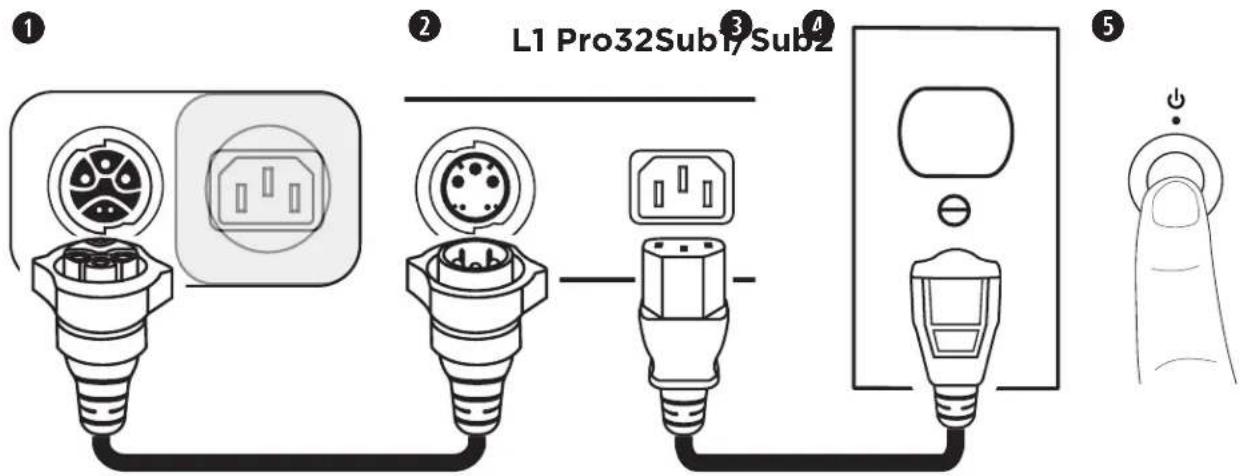

Systemeinrichtung Anschluss an ein L1Pro32 mit einem SubMatch Kabel

1. Das SubMatch Kabel an den SubMatch Eingang eines Sub1/Sub2 Bassmoduls anschließen.

2. Das andere Ende des SubMatch Kabels an den SubMatch Ausgang des L1 Pro32 anschließen.

3. Das Netzkabel an den Netzeingang des L1 Pro32 anschließen.

4. Schließen Sie den anderen Stecker des Netzkabels an eine Netzsteckdose an.

Hinweis: Das L1 Pro oder Bassmodul erst dann einschalten, wenn die Quellen verbunden sind. Weitere Informationen zum Anschließen von Quellen an ein L1Pro32 finden Sie in der Bedienungsanleitung für das L1Pro32 unter PRO.BOSE.COM.

5. Die Standby-Taste am L1Pro32 und anschließend die Standby-Taste am Bassmodul drücken. Die LED leuchtet weiß,

wenn das L1Pro und das Bassmodul eingeschaltet sind. Hinweis: Soll das Bassmodul auf Werkseinstellungen zurückgesetzt werden, die Standby-Taste 10Sekunden lang gedrückt halten.Wenn zwei Bassmodule über SubMatch Kabel verwendet werden, zuerst das direkt mit dem L1Pro32 verbundene Bassmodul und danach das andere Bassmodul einschalten. Automatische Abschaltung/Standby mit niedrigem Energieverbrauch Nach vier Stunden ohne Aktivität geht das Bassmodul zum Energiesparen in den Modus „Automatische Abschaltung/ Standby mit niedrigem Energieverbrauch“ über. Mit der Standby-Taste wird das Bassmodul wieder aus dem Modus „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ aktiviert. Hinweis: Die „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ kann deaktiviert werden, indem mandie Phase/Abstrahlwinkel-Taste und die Line-Ausgang-EQ-Taste gleichzeitig 10Sekunden lang gedrückt hält. DiesenSchritt wiederholen, um den Modus „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ wiederzu aktivieren. Die Deaktivierung des Modus „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ führt zu einem höheren Stromverbrauch, wenn das Bassmodul nicht verwendet wird.Deutsch • 9Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

Systemeinrichtung Ein- und Ausgänge Line-Eingang Analogeingang für den Anschluss eines L1 Pro oder einer anderen Line-Pegel-Audioquelle. Kompatibel mit XLR-Kabeln, symmetrischen und asymmetrischen Klinkenkabeln. Für Stereo-Anwendungen Line-Eingang1 (links) und Line-Eingang2 (rechts) zusammen verwenden. Line-Ausgang Der Line-Pegel-Ausgang wird über ein XLR-Kabel mit einem Lautsprecher verbunden. Für Stereo-Anwendungen Line-Ausgang1 (links) und Line-Ausgang2 (rechts) zusammen verwenden. Einstellungen Phase/Abstrahlwinkel Anpassung der Polarität des Bassmoduls. Durch Betätigen dieser Taste wird zwischen positiver Polarität (+) und umgekehrter Polarität (–) gewechselt. Dieentsprechende LED leuchtet weiß, sobald eine Auswahl getroen wurde. Wählen Sie die Polarität, die am besten zu Ihrer Anwendung passt. Cardioid-Modus Der Cardioid-Modus wird für Aufbauten aus zwei identischen Bassmodulen verwendet. Dabei wird die meiste Klangenergie vor dem Bassmodul-Stack abgegeben und die Abstrahlung nach hinten reduziert. Um den CARDIOID-Modus zu wählen, die Taste vier Sekunden lang gedrückt halten. Die LED leuchtet weiß, sobald eine Auswahl getroen wurde. Erneut gedrückt halten, um zurück zu + zu wechseln. Der Cardioid-Modus sollte nur in einer Stack-Konfiguration aus zwei identischen Bassmodulen verwendet werden, bei der das obere Bassmodul auf den zu beschallenden Bereich und das untere Bassmodul auf den nicht zu beschallenden Bereich ausgerichtet ist. Stellen Sie Phase/Abstrahlwinkel des oberen Subwoofers auf + und Phase/Abstrahlwinkel des unteren Subwoofers auf CARDIOID ein. Achten Sie beim Anpassen des Pegels der übereinander gestapelten Bassmodule im Cardioid-Modus darauf, dass die Pegelkontrolle bei beiden Bassmodulen in der gleichen Position ist. Subwoofer-Anordnung in einem Stack und Abstrahlwinkel siehe Diagramme unten. Stack-Konfiguration mit Cardioid-Modus Abstrahlwinkel (von oben) Cardioid-Modus aus Cardioid-Modus an PHASE/PATTERNCARDIOIDPHASE/PATTERNCARDIOIDAusgerichtet auf den zu beschallenden BereichAusgerichtet auf den nicht zu beschallenden BereichOberes BassmodulUnteres BassmodulOberes BassmodulUnteres Bassmodul PHASE/PATTERNCARDIOID PHASE/PATTERNCARDIOID10 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

Systemeinrichtung Level Anpassung des Audioausgangspegels des Subwoofers. Mit einer niedrig eingestellten Pegelkontrolle beginnen und den Pegel erhöhen, bis die Signal-/Übersteuerungsanzeige grün leuchtet. Die Pegelkontrolle hat keinen Einfluss auf die Line-Ausgänge. Bei Verwendung mit einem L1Pro32 wird die oberste Position („12Uhr“) empfohlen. Wenn zwei Bassmodule mit einem L1Pro verwendet werden, empfiehlt es sich, die Pegelkontrolle an beiden Bassmodulen in die gleiche Position zu bringen. Line-Eingang-EQ Um die EQ beider Line-Eingänge zu ändern, die Line-Eingang-EQ-Taste drücken, bis die entsprechende LED für die gewünschte EQ weiß leuchtet. Mit L1 wird eine für L1Pro Produkte optimierte Eingangs-EQ angewendet; mit LPF wird ein Tiefpassfilter auf die Eingänge angewendet. Wenn ein Subwoofer über ein SubMatch Kabel an ein L1Pro32 angeschlossen ist, wird die Line-Eingang-EQ fest auf L1 eingestellt. Line-Ausgang-EQ Um die EQ beider Line-Ausgänge zu ändern, die Line-Ausgang-EQ-Taste drücken, bis die entsprechende LED für die gewünschte EQ weiß leuchtet. FULL für das gesamte Frequenzspektrum verwenden oder über HPF einen Hochpassfilter auf die Ausgänge anwenden. Hinweis: Bei Verwendung des Bassmoduls mit einem S1 Pro die Line-Ausgang-EQ -Taste vier Sekunden lang gedrückt halten, um eine speziell für das S1 Pro optimierte EQ zu aktivieren. Die HPF-LED leuchtet grün auf. Zur Deaktivierung der S1 Pro-EQ erneut vier Sekunden lang gedrückt halten. Sub1/Sub2 Ausrichtung WICHTIGER HINWEIS: Das Gerät nicht auf einer unebenen Fläche aufstellen. Unter diesen Umständen kann es zu Instabilität des Geräts und zu gefährlichen Situationen kommen, die zu Verletzungen führen können. ACHTUNG: Nicht mehr als zwei Bassmodule übereinander stapeln. Nur zwei Bassmodule des gleichen Modells übereinander stapeln. Für horizontale Konfigurationen das Logo durch Drehen anpassen. Für Stack-Konfigurationen ist das Bassmodul mit vier ineinandergreifenden Füßen ausgestattet, die an einem weiteren Bassmodul des gleichen Modells einrasten. Bei horizontalen Konfigurationen stets darauf achten, dass die Füße ineinander greifen, bevor die Bassmodule ans Stromnetz und an die Quellen angeschlossen werden.

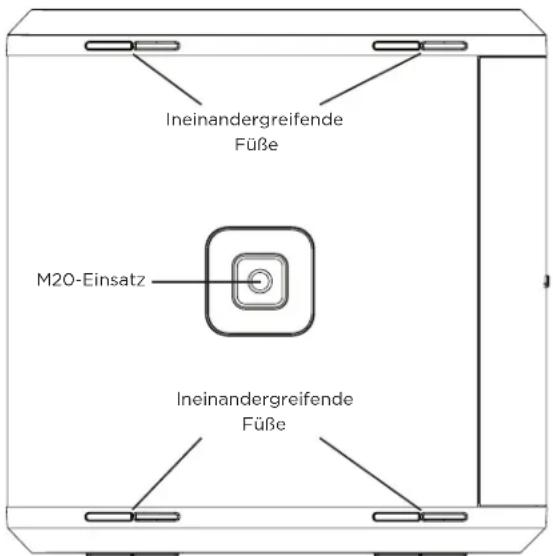

M20-EinsatzIneinandergreifende Füße Ineinandergreifende FüßeDeutsch • 11Bedienungsanleitung • Aktives Sub1/Sub2 Bassmodul

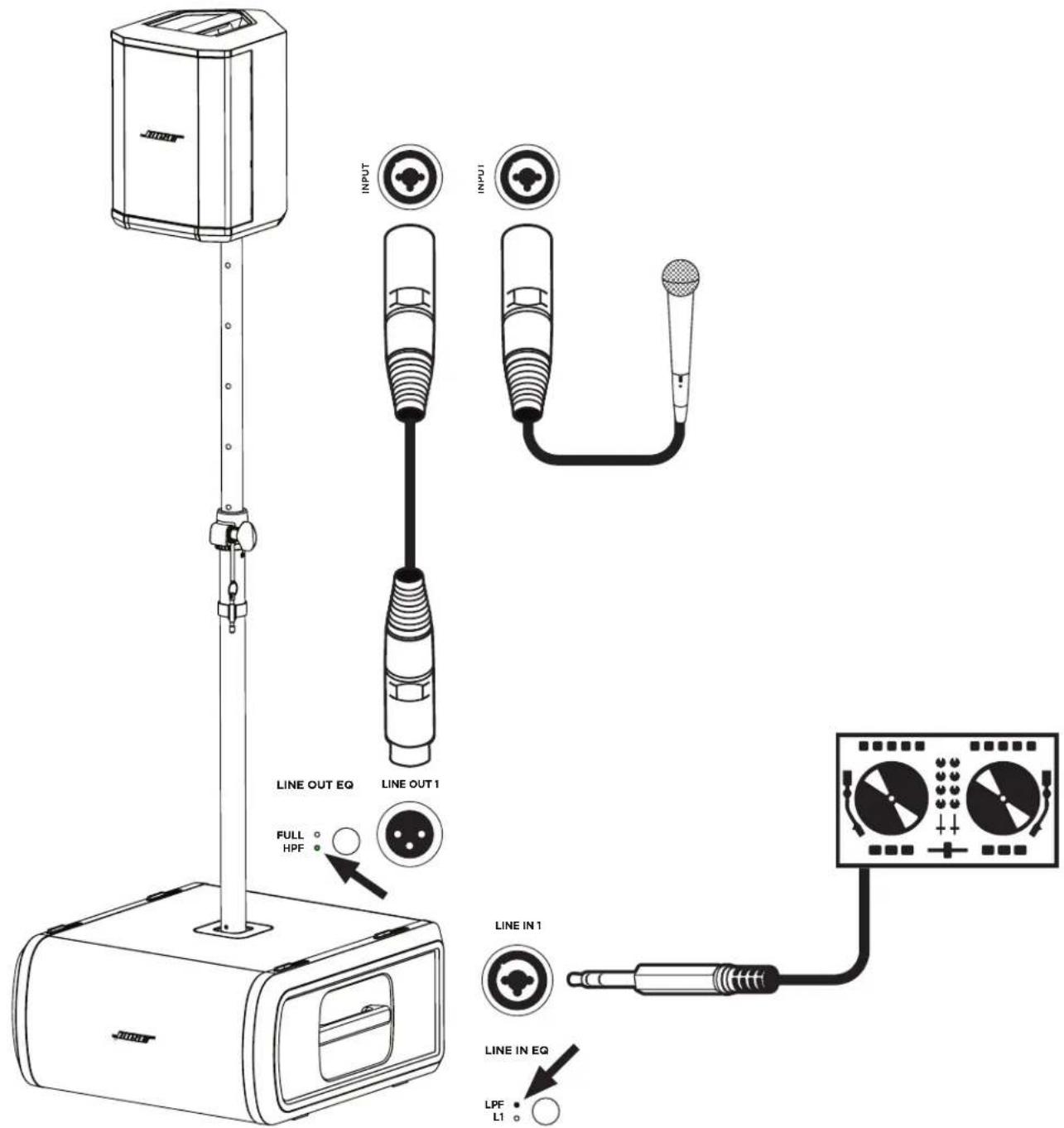

Systemeinrichtung Den Einsatz für die Stativhalterung mit einem S1 Pro verwenden WICHTIGER HINWEIS: Der M20-Gewindeeinsatz für die Stativhalterung am Sub1 und Sub2 ist für Stative von biszu 1,3m mit einem auf dem Stativ montierten Bose S1 Pro vorgesehen. Verwenden Sie den Sub1 oder Sub2 nicht mit Stativen mit einer Höhe von mehr als 1,3m oder Lautsprechern mit einem Gewicht von mehr als 7,1kg. Die Verwendung einer Stativ-/Lautsprecher-Kombination, die diese Grenzwerte überschreitet, hat eine instabile Konstruktion zur Folge, die zu Verletzungen führen kann. Das Sub1/Sub2 verfügt über einen M20-Gewindeeinsatz. Der Einsatz ist mit dem einstellbaren Lautsprecherstativ für dasBose Sub1/Sub2 kompatibel, das speziell für das Bose S1 Pro System entwickelt wurde (weitere Informationen finden Sie in der Bedienungsanleitung für das einstellbare Lautsprecherstativ unter PRO.BOSE.COM). LINE OUT 1 INPUT INPUT

L112 • Deutsch Aktives Sub1/Sub2 Bassmodul • Bedienungsanleitung

Pflege und Wartung Pflege und Wartung Das Bassmodul reinigen Das Gehäuse nur mit einem weichen, trockenen Tuch reinigen. Bei Bedarf das Gitter des Bassmoduls vorsichtig absaugen. ACHTUNG: Keine alkohol-, ammoniak- oder schleifmittelhaltigen Lösungsmittel, Chemikalien oder Reinigungsmittel verwenden. ACHTUNG: Keine Sprays in der Nähe des Geräts benutzen und keine Flüssigkeiten in die Önungen gelangen lassen. Fehlerbehebung Problem Lösung Kein Strom • Funktionsfähigkeit und richtige Montage der Netzsteckdose prüfen. Eine Leuchte oder ein anderes Gerät an die Netzsteckdose anschließen oder die Netzsteckdose miteinem Spannungsprüfer testen.

• Bei der Stromversorgung über ein L1Pro32 mit einem SubMatch Kabel ist sicherzustellen, dass das L1Pro32 eingeschaltet ist und sich nicht im Modus „Automatische Abschaltung/ Standby mit niedrigem Energieverbrauch“ befindet. Kein Ton • Prüfen, ob das Bassmodul eingeschaltet ist.

• Prüfen, ob die Quelle an den Line-Eingang angeschlossen ist.

• Prüfen, ob die Lautstärke der Audioquelle richtig eingestellt ist.

• Prüfen, ob die Pegelkontrolle am Bassmodul richtig eingestellt ist.

• Das Bassmodul darf sich nicht im Modus „Automatische Abschaltung/Standby mit niedrigem Energieverbrauch“ befinden. Standby-LED blinkt rot (thermischer Fehler)

• Das Bassmodul ausschalten und erst nach 30Minuten wieder einschalten.

• Das Bassmodul an einem kühleren Standort aufstellen.

• Das Bassmodul an einem besser belüfteten Standort aufstellen. Standby-LED leuchtet dauerhaft rot (Systemfehler)

• Wenden Sie sich an den Bose-Kundendienst. Weitere Informationen finden Sie auf worldwide.Bose.com/contact. Ein leises Brummen oder Rauschen ist hörbar, obwohl keine Geräte an das Bassmodul angeschlossen sind

• Mit einem Phasenprüfer prüfen, ob die Kontakte (Phase, Neutral und/oder Erdung) inder Netzsteckdose, an der das Bassmodul angeschlossen ist, vertauscht oder nicht ordnungsgemäß verbunden sind.

• Wurde ein Verlängerungskabel verwendet, das Bassmodul direkt an die Netzsteckdose anschließen. Verzerrte Wiedergabe der Audioquelle

• Die Lautstärke der Audioquelle verringern.

• Die Pegelkontrolle herunterdrehen.

• Probeweise eine andere Quelle verwenden. Starkes Brummen beim Verketten mehrerer Geräte

• Der Pegel der per Daisy-Chaining verbundenen Einheit(en) darf nicht zu hoch eingestellt sein.2 • Español Módulo de graves activo Sub1/Sub2 • Guía del propietario
