F1 Model 812 Loudspeaker

F1 Subwoofer

Einführung

Produktbeschreibung 4

Funktionen und Vorteile.... 4

Kartoninhalt 4

F1 Model 812 Flexible Array Lautsprecher.... 5

F1 Subwoofer 5

Verwendung des Flexible Array 6

Einstellen des Arrays.... 6

Vier Abdeckungsmuster.... 6

Anwendungen.... 7

Einrichten des Systems

Verwenden des F1 Model 812 mit dem F1 Subwoofer 8

Verwenden des F1 Model 812 auf einem Stativ....9

Bedienung

Bedienfeld F1 Model 812 10

Bedienfeld F1 Subwoofer 11

Ein- und ausschalten.... 12

Einstellen der EQ-Auswahlschalter 12

Anschließen der Klangquellen 12

Einrichten von INPUT 1 mit einem Mikrofon.... 12

Einrichten von INPUT 1 mit einer Klangquelle 12

Einrichten von Input 2 mit einer Klangquelle 12

Verbindungsszenarien 13

Stereo-Mischausgang mit voller Bandbreite zu F1 Model 812 Lautsprechern (L/R) 13

Volle Bandbreite mit Mischpult, ein F1 Subwoofer und zwei F1 Model 812 Lautsprecher .... 13

Mischpult-Stereoausgang zu F1 Subwoofer und linkem/rechtem F1 Model 812 Lautsprecher 14

Volle Bandbreite mit Mischpult-Stereoausgang zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechern 15

Stereoeingang zu linkem/rechtem F1 Subwoofer und F1 Model 812 Lautsprechern 15

Mikrofon zu F1 Model 812 Lautsprecher INPUT 1 16

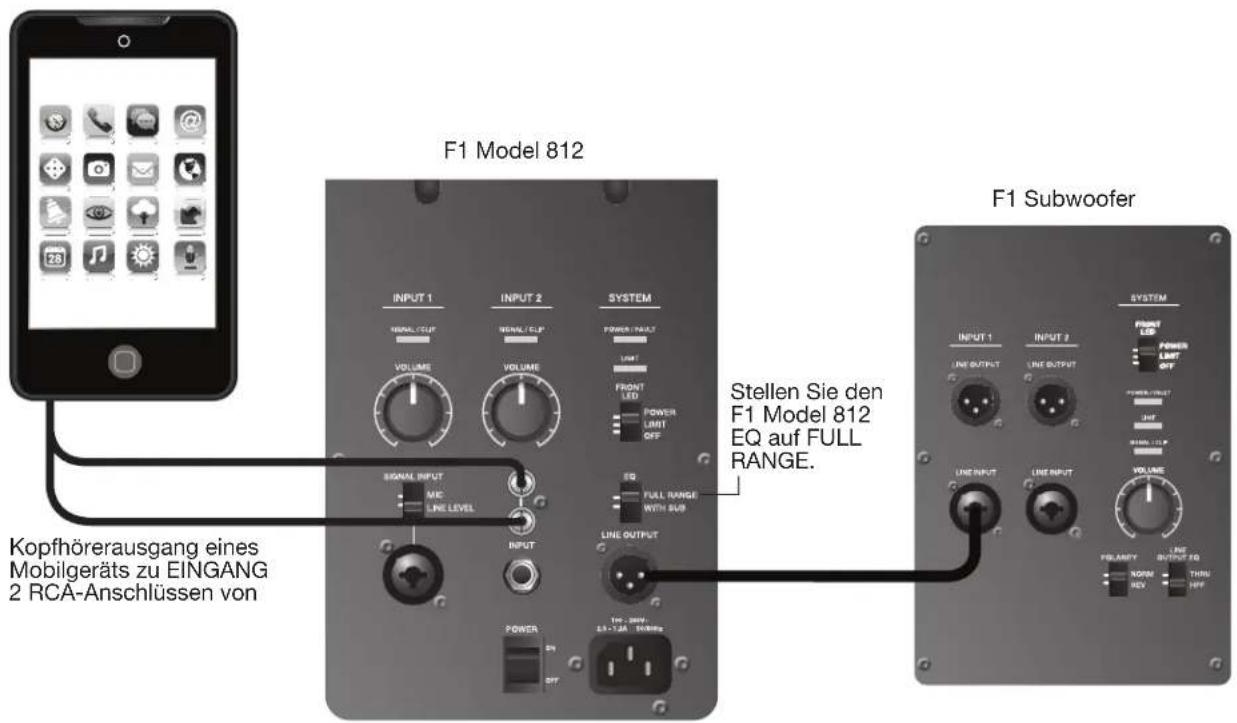

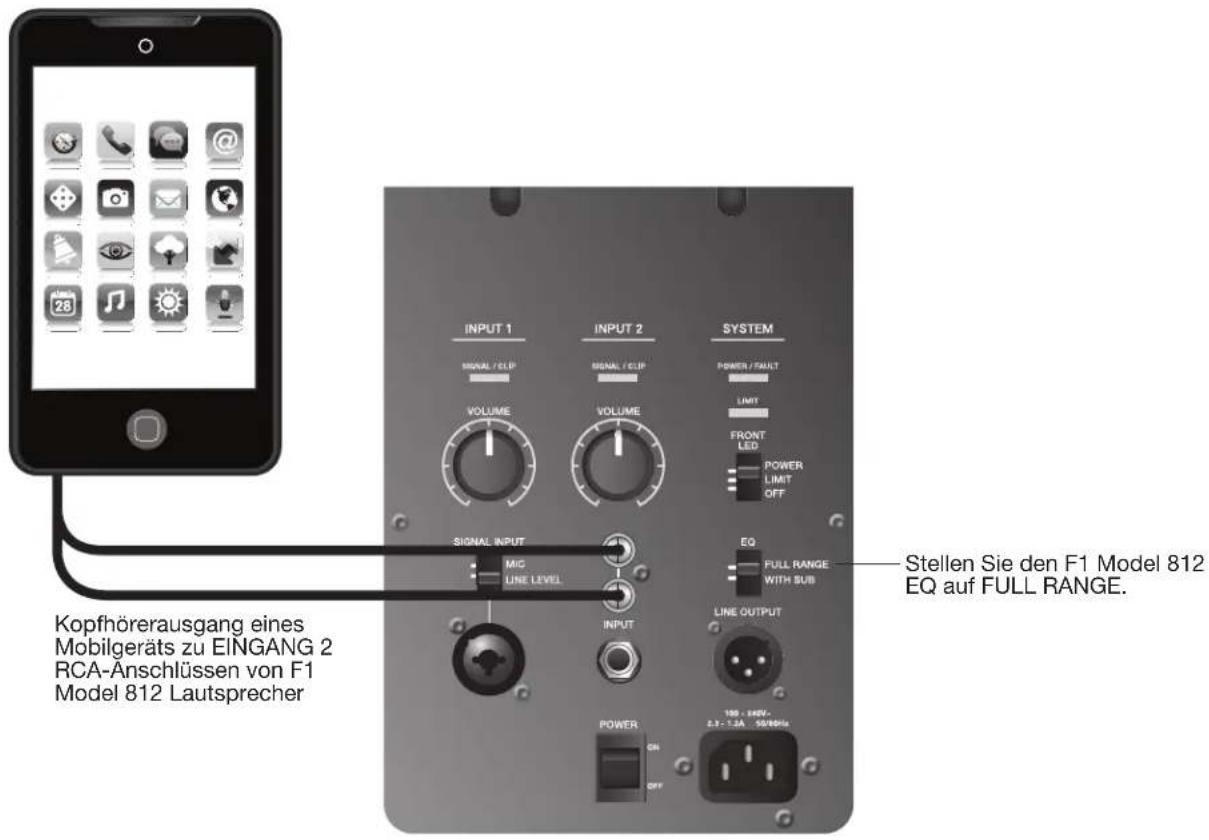

Mobilgerät zu einem einzigen F1 Model 812 Lautsprecher.... 16

Mobilgerät zu F1 Model 812 Lautsprecher und F1 Subwoofer 17

DJ-Konsole zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechern.... 17

Pflege und Wartung

Pflege des Produkts 18

Reinigung 18

Kundendienst.... 18

Fehlerbehebung 18

LED-Anzeigen.... 19

Eingeschränkte Garantie und Registrierung.... 19

Zubehör 19

Technische Informationen 20

Physikalisch 20

Elektronik 20

Schaltplan Eingang/Ausgang 20

Produktbeschreibung

Der Bose® F1 Model 812 Flexible Array Loudspeaker ist der erste tragbare Lautsprecher, mit dem Sie vertikale Abdeckungsmuster steuern können. Der Lautsprecher lässt sich ganz einfach in vier Positionen ziehen oder schieben: „Gerade“, „C“, „J“ oder „Umgekehrtes J“. Das System passt die Klangregelung daraufhin automatisch an und gewährleistet so eine optimale Tonbalance in jeder Position. Ganz egal, ob er sich am Boden befindet, auf einer Bühne angebracht wurde oder in Richtung einer Tribüne ausgerichtet ist: Er kann flexibel an die jeweiligen Gegebenheiten angepasst werden.

Der Lautsprecher verfügt über acht leistungsstarke Treiber, einen leistungsfähigen 12"-Woofer und weist einen abgeschwächten Verzerrungsgrad auf. So sorgt er für eine hohe SPL-Leistung und eine hervorragende Stimmwiedergabe bei mittleren Frequenzen, die die herkömmlicher Lautsprecher übertrifft.

Der Bose® F1 Subwoofer bietet die Leistung einer großen Bassbox und eine erweiterte Basswiedergabe in einem kompakten Design, so lässt er sich leicht in einem Auto verstauen lässt. Der Subwoofer verfügt über einen integrierten Montagefuß für den Lautsprecher, dies ermöglicht einen schnellen und unkomplizierten Aufbau. Der Fuß verfügt darüber hinaus über Kabelkanäle, in denen sich Kabel verlegen lassen.

Lautsprecher und Subwoofer bieten eine Leistung von jeweils 1.000 Watt und sorgen so in fast jeder Umgebung für Spitzenklang.

Jetzt ist auch die Anreise leichter geworden. Lautsprecher und Subwoofer bestehen aus leichten, sehr stoßbeständigen Verbundmaterialien und bieten strategisch platzierte Griffe für den einfachen Transport.

Über den F1 Model 812 Loudspeaker erzielen Sie Spitzenklang genau dort, wo Sie ihn benötigen. Er eignet sich für fast alle Umgebungen.

Funktionen und Vorteile

• Die flexible Anordnung von acht Lautsprechern des F1 Model 812 ermöglicht Ihnen die Wahl zwischen vier verschiedenen Abdeckungsmustern, um den Klang dorthin zu leiten, wo sich das Publikum befindet. Dies führt am gesamten Veranstaltungsort zu einer insgesamt besseren Klarheit.
• Die vertikale Ausrichtung der Lautsprecheranordnung mit acht Treibern sorgt für breite und konsistente Klangabdeckung und damit für mehr Klarheit und Klangbalance für Sprache, Musik und Instrumente.
- Der F1 Subwoofer verfügt über einen einzigartigen, integrierten Lautsprecherständer für das F1 Model 812, der den Bedarf an einer herkömmlichen Sockelmontage eliminiert.
- Das attraktive Design schafft ein einzigartiges System mit einem robusten, aber professionellen Erscheinungsbild.
- Das Doppelverstärker-Design umfasst leistungsfähige, leichte Verstärker mit einer konstanten Ausgabeleistung über längere Zeit hinweg, einem erweiterten Dynamikbereich und geringeren Betriebstemperaturen.

Kartoninhalt

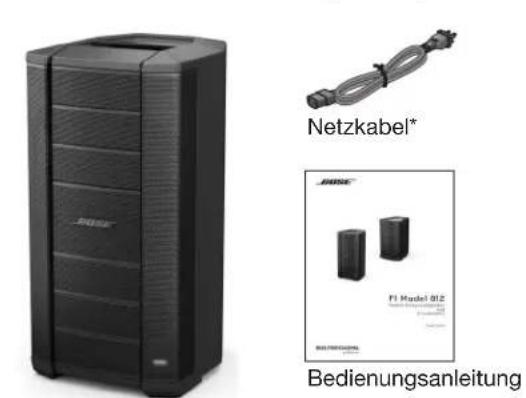

Jeder Lautsprecher wird zusammen mit den nachfolgend angegebenen Komponenten separat verpackt.

F1 Model 812 Flexible Array Lautsprecher F1 Subwoofer

F1 Model 812 Loudspeaker

F1 Subwoofer mit integriertem Ständer

Netzkabel*

Bedienungsanleitung

F1 Model 812 Flexible Array Lautsprecher

Hinweis: Der F1 Model 812 wird mit M8-Gewinde einsetzen zur Befestigung von Zubehörklammern ausgeliefert.

VORSICHT: Nur fachkundige Monteure mit Wissen über ordnungsgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.

F1 Subwoofer

Deutsch - 5

Verwendung des Flexible Array

Sie können das Abdeckungsmuster gestalten, indem Sie die Position des oberen und unteren Arrays verändern. Die Array-Position wird mithilfe von Magneten gehalten, die wiederum interne Sensoren auslösen, damit der EQ an die Array-Form angepasst werden kann.

Einstellen des Arrays

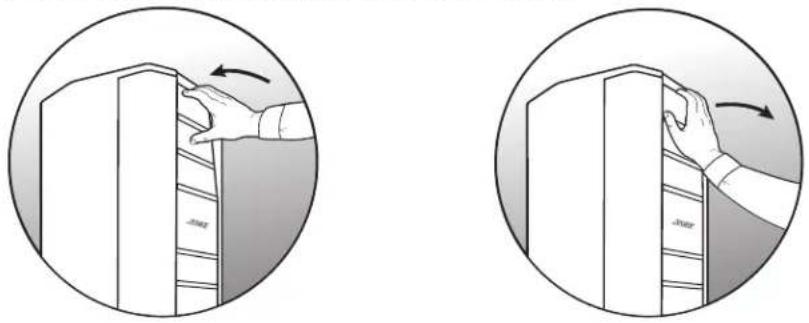

Einschieben des Arrays Herausziehen des Arrays

Vier Abdeckungsmuster

Gerades Muster

Ziehen Sie das obere und untere Array heraus.

J-Muster

Ziehen Sie das obere Array heraus, schieben Sie das untere Array hinein.

Umgekehrtes J-Muster

Schieben Sie das obere Array hinein, ziehen Sie das untere Array heraus.

C-Muster

Schieben Sie das obere und untere Array hinein.

Verwenden Sie das gerade Muster, wenn das Publikum steht und sich die Köpfe ungefähr auf der Höhe der Lautsprecher befinden.

Umgekehrtes J-Muster

Das umgekehrte J-Muster eignet sich gut für ein Publikum in einer versetzten Sitzanordnung, die auf Lautsprecherhöhe beginnt und sich bis über die Höhe der Lautsprecherfortsetzt.

Das J-Muster funktioniert gut, wenn sich der Lautsprecher auf einer erhöhten Bühne befindet und das Publikum unterhalb dieser Bühne sitzt.

Verwenden Sie das C-Muster für versetzte Sitzreihen in einem Auditorium, bei dem sich die erste Reihe zusammen mit den Lautsprechern auf dem Boden befindet.

Verwenden des F1 Model 812 mit dem F1 Subwoofer

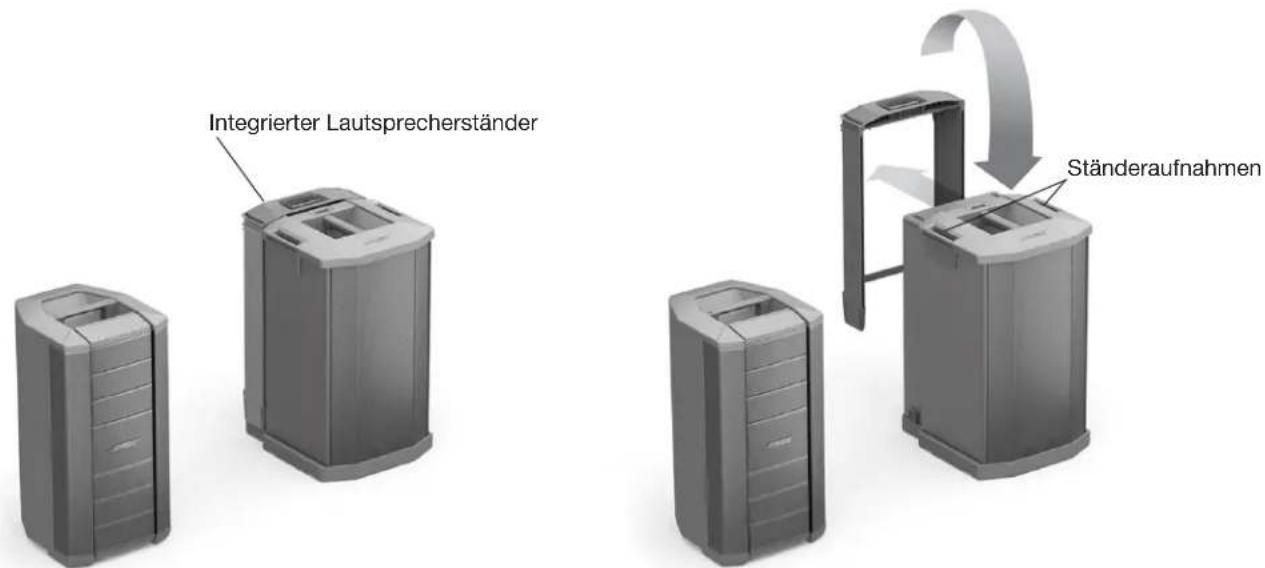

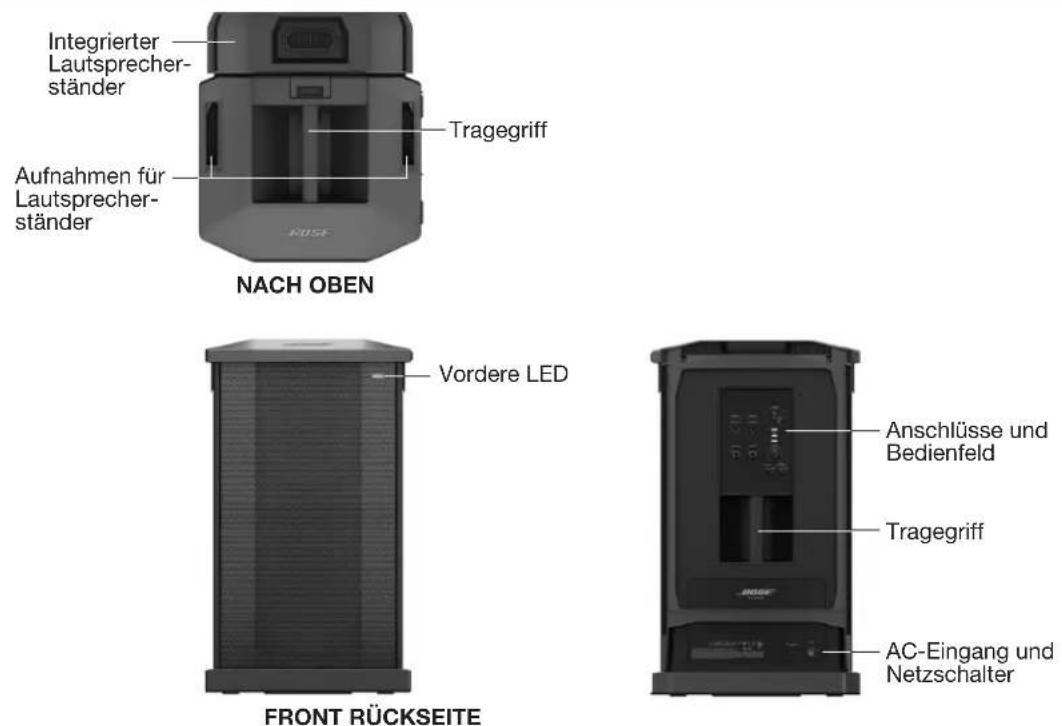

Der integrierte Lautsprecherständer ist auf der Rückseite des Subwoofer untergebracht. Der F1 Model 812 Lautsprecher mit dem F1 Subwoofer lässt sich ganz einfach einrichten:

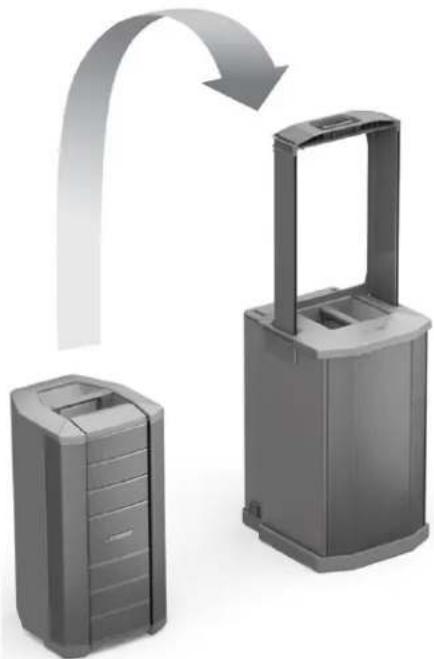

1. Entnehmen Sie den integrierten Lautsprecherständer von der Rückseite des F1 Subwoofer, und setzen Sie diesen in die Ständehalterungen ein.

1. Den F1 Model 812 Lautsprecher an, und platzieren Sie diesen auf dem Ständer.

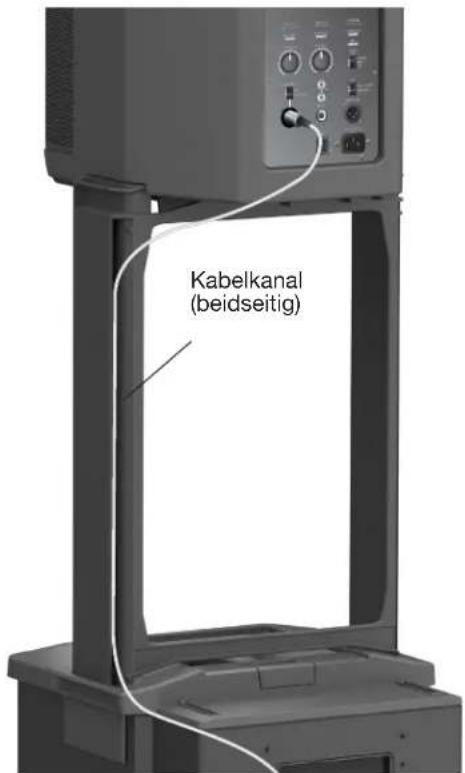

1. Schließen Sie Ihre Audiokabel an. Leiten Sie die Kabel vom F1 Model 812 durch die Kanäle in den Lautsprecherständer, damit diese aufgeräumt bleiben.

Verwenden des F1 Model 812 auf einem Stativ

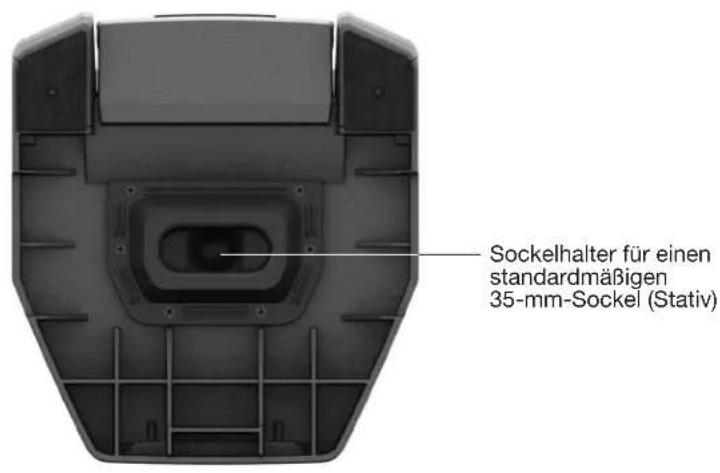

An der Unterseite des F1 Model 812 Lautsprechers befindet sich ein Sockelhalter zur Montage des Lautsprechers auf einem Stativ. Dieser Halter passt zu einem standardmäßigen 35-mm-Sockel.

HINWEIS: Verwenden Sie den F1 Model 812 Lautsprecher nicht mit einem instabilen Stativ. Der Lautsprecher ist nur für die Verwendung mit einem 35-mm-Sockel ausgelegt, und das Stativ muss einen Lautsprecher mit einem Mindestgewicht von 20,2 kg und einer Gesamtgröße von 665 mm H x 334 mm B x 373 mm T) tragen können. Bei Verwendung eines Stativs, das nicht auf die Größe und Masse des F1 Model 812 Lautsprechers ausgelegtes, kann es zu instabilen und gefährlichen Situationen kommen, die zu Verletzungen führen können.

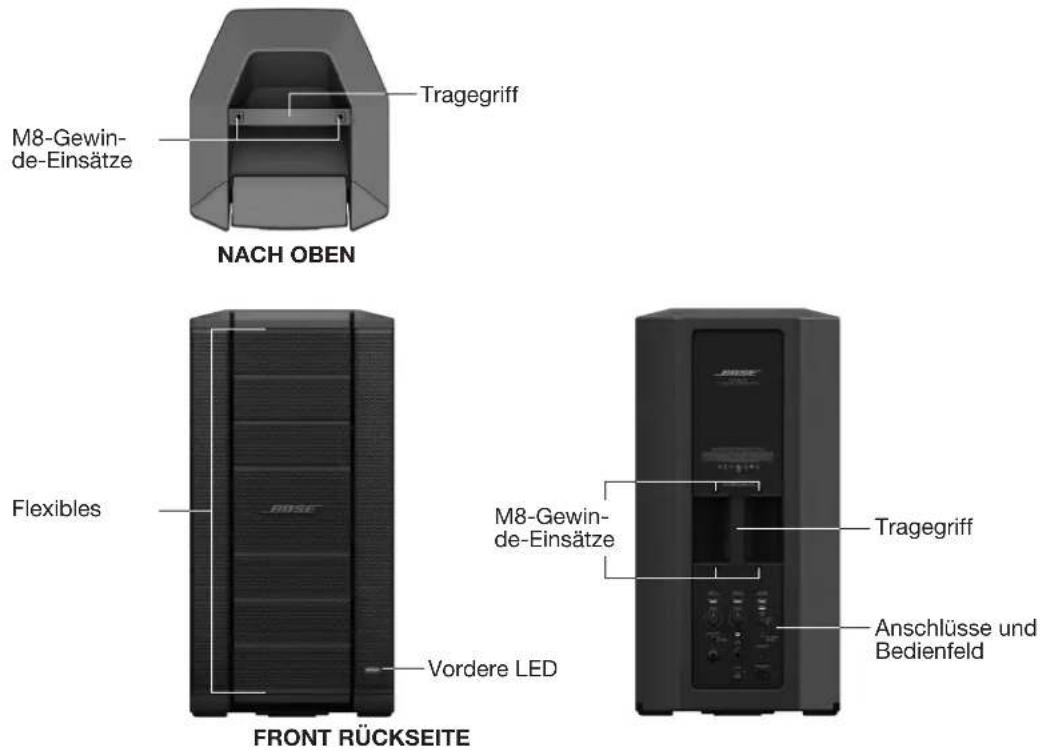

Hinweis: Eine umfassende Liste der LED-Anzeigen und Verhaltensweisen finden Sie unter „LED-Anzeigen“ auf Seite 19.

SIGNAL/CLIP: Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.
• Rot = Signalverzerrung, Eingangssignal zu stark.

LAUTST.: Passt die Kanallautstärke an.

SIGNALEINGANG Auswahlschalter zum Einstellen der Eingangsempfindlichkeit je nach Eingangstyp. Kombinationsanschluss für XLR-Mikrofonstecker oder 1/4"-Telefonstecker (TRS balanciert oder TS unbalanciert).

• MIC Wählt die Empfindlichkeit für Mikrofoneingänge (nur dynamische Mikrofone oder solche mit eigener Stromversorgung). Verwenden Sie diese Option nur dann, wenn ein Mikrofon direkt mit dem Eingang verbunden ist.
  • LINE Wählt die Empfindlichkeit für Eingänge mit Line-Pegel, beispielsweise von einem Mischpult oder von einem DJ-Controller.

SIGNAL/CLIP: Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.
• Rot = Signalverzerrung, Eingangssignal zu stark.

LAUTST.: Passt die Kanallautstärke an.

RCA-Anschlüsse: Analoger Stereoeingang für Audioquellen, darunter DJ-Controller und andere Quellen mit Line-Pegel. Linker und rechter Kanal werden summiert, was zu einem Mono-Audioausgang und einem Monosignal für den LINE-AUSGANG (XLR) führt.

• Links (weiß)
• Rechts (rot)

1/4" Telefonstecker: Bietet einen analogen Eingang für Gitarren und andere Instrumente. Akzeptiert balancierte TRS- oder unbalancierteTS-Kabel.

POWER/FAULT:

• Blau = eingeschaltet
• Rot = Fehlfunktion

BESCHRÄNKUNG:

- Bernsteinfarben = Systembegrenzung (Schutzmodus)

VORDERE LED:

• POWER Ermöglicht das Ablesen des Netzstatus an der vorderen LED.
• LIMIT Begrenzungsanzeige an der vorderen LED.
  • OFF Deaktivieren der vorderen LED.

EG: (Siehe „Einstellen der EQ-Auswahlschalter“ auf Seite 12.)

• FULL RANGE Ermöglicht den Betrieb des Lautsprechers ohne Hochpassfilter.
• WITH SUB Aktiviert einen Hochpassfilter (100 Hz) bei Verwendung des Lautsprechers zusammen mit dem F1 Subwoofer. Empfohlen bei Verwendung zusammen mit dem F1 Subwoofer.

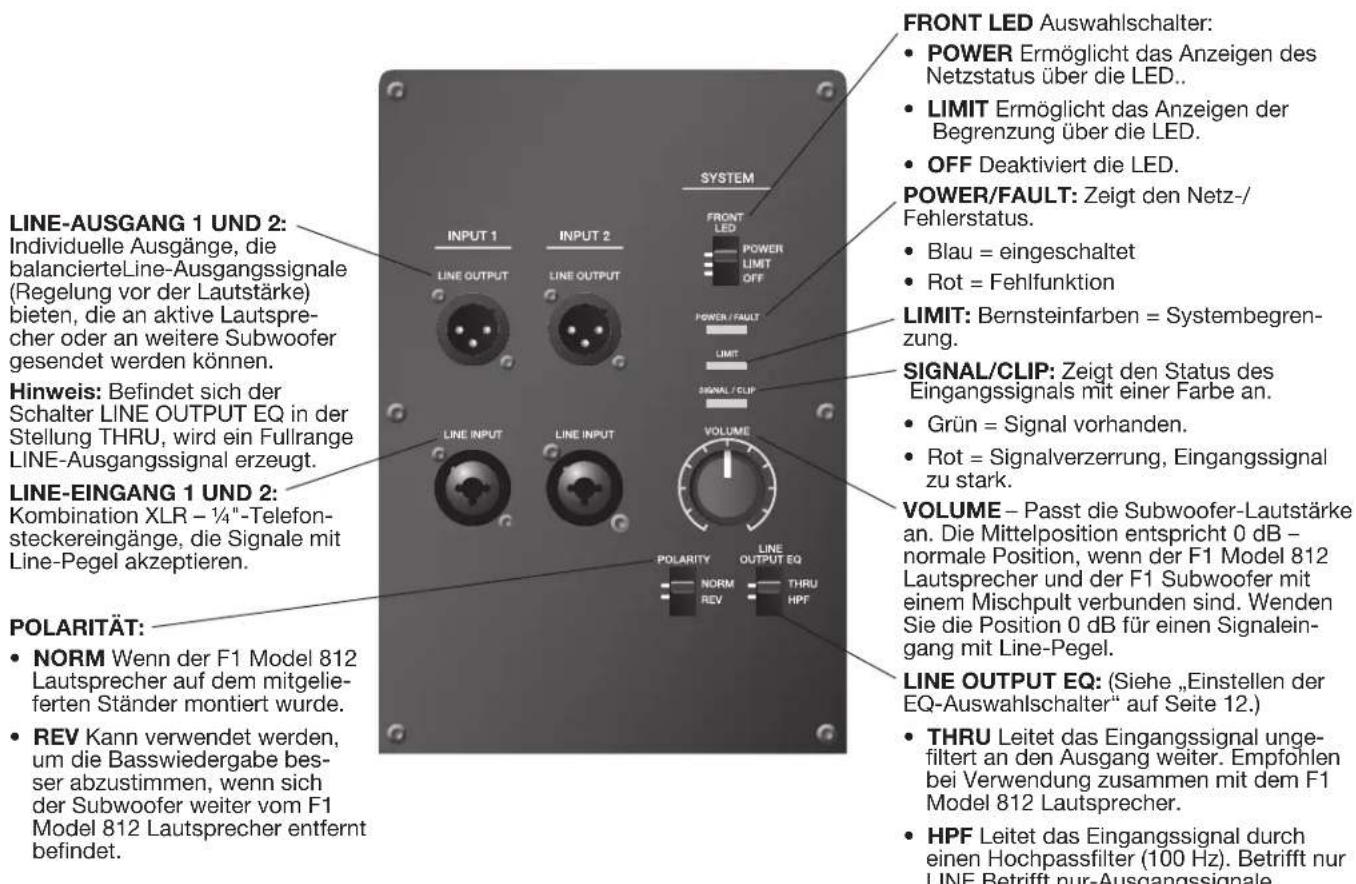

LINE-AUSGANG:

- Der balancierte XLR-LINE-Ausgang bietet eine Mischung von Eingang 1 und Eingang 2 nach der Eingangs-Lautstärkeregelung. Kann zur Verkettung von Lautsprechern verwendet werden.

Bedienfeld F1 Subwoofer

Hinweis: Eine umfassende Liste der LED-Anzeigen und Verhaltensweisen finden Sie unter „LED-Anzeigen“ auf Seite 19.

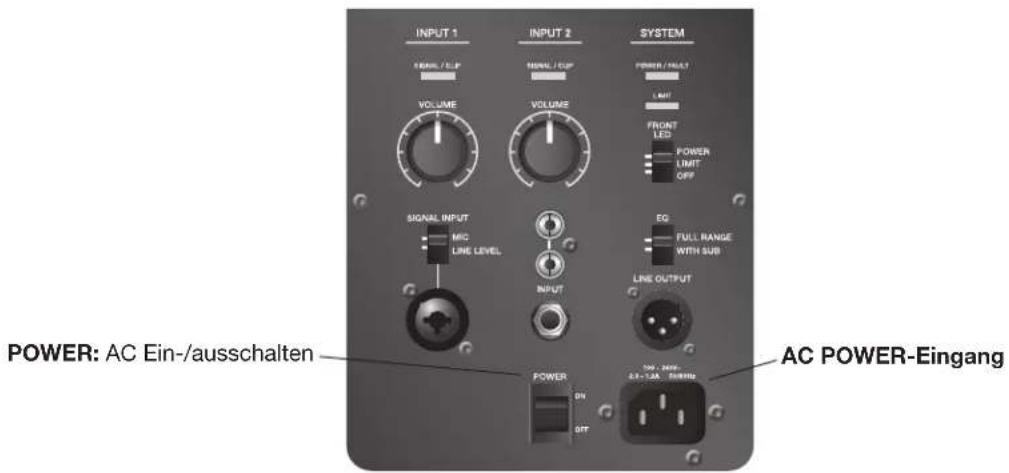

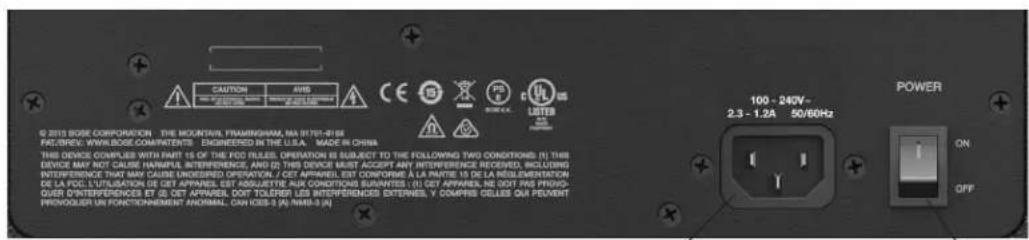

Netzeingangsanschluss POWER Ein-/Ausschalter.

Ein- und außchalten

Wenn Sie das System einschalten, aktivieren Sie nächst die Eingangsquellen und Mischpult, und schalten Sie dann den F1 Model 812 Lautsprecher und den F1 Subwoofer ein. Wenn Sie das System ausschalten, deaktivieren Sie zunächst den F1 Model 812 und den F1 Subwoofer, gefolgt von den Eingangsquellen und den Mischpulten.

Einstellen der EQ-Auswahlschalter

In der folgenden Tabelle werden die empfohlenen Einstellungen für die EQ-Auswahlschalter am F1 Model 812 Lautsprecher und am F1 Subwoofer beschrieben.

Systemeinrichtung	F1 Model 812 EQ-Schalter	F1 Subwoofer LINE-AUSGANG EQ-Schalter
F1 Model 812 Loudspeaker bei Verwendung ohne F1 Subwoofer FULLRANGE Nicht möglich
Signaleingang zu F1 Subwoofer, F1 Subwoofer-Ausgang zu F1 Model 812 Lautsprecher MIT SUB THRU
Signaleingang zu F1 Model 812 Lautsprecher, F1 Model 812-Ausgang zu F1 Subwoofer FULLRANGE oder MIT SUB*		Keine Auswirkung

*Bietet mehr Durchsetzungsfähigkeit im Bassbereich

Anschließen der Klangquellen

Bevor Sie eine Klangquelle anschließen, drehen Sie den LAUTSTÄRKEREGLER bis zum Anschlag gegen den Uhrzeigersinn.

Die beiden unabhängigen Eingänge bieten eine Kombination von Eingangssteckern, die Mikrofon- und Line-Pegel unterstützen.

Hinweis: Für INPUT 1 können nur dynamische Mikrofone oder solche mit eigener Stromversorgung verwendet werden.

Einrichten von INPUT 1 mit einem Mikrofon

1. Drehen Sie den Lautstärkeregler von INPUT 1 bis zum Anschlag gegen den Uhrzeigersinn.
2. Bringen Sie den Schalter SIGNAL INPUT in die Stellung MIC.
3. Schließen Sie das Mikrofonkabel am Eingang INPUT 1 an.
4. Passen Sie die Lautstärke wie gewünscht an.

Einrichten von INPUT 1 mit einer Klangquelle

1. Drehen Sie den Lautstärkeregler von INPUT 1 bis zum Anschlag gegen den Uhrzeigersinn.
2. Bringen Sie den Schalter SIGNAL INPUT in die Stellung LINE LEVEL.
3. Schließen Sie das Kabel der Klangquelle am Eingang INPUT 1 an.
4. Passen Sie die Lautstärke wie gewünscht an.

Einrichten von Input 2 mit einer Klangquelle

1. Drehen Sie den Lautstärkeregler von INPUT 2 bis zum Anschlag gegen den Uhrzeigersinn.

2. Schließen Sie das Kabel der Klangquelle am Eingang INPUT 2 an.

3. Passen Sie die Lautstärke wie gewünscht an.

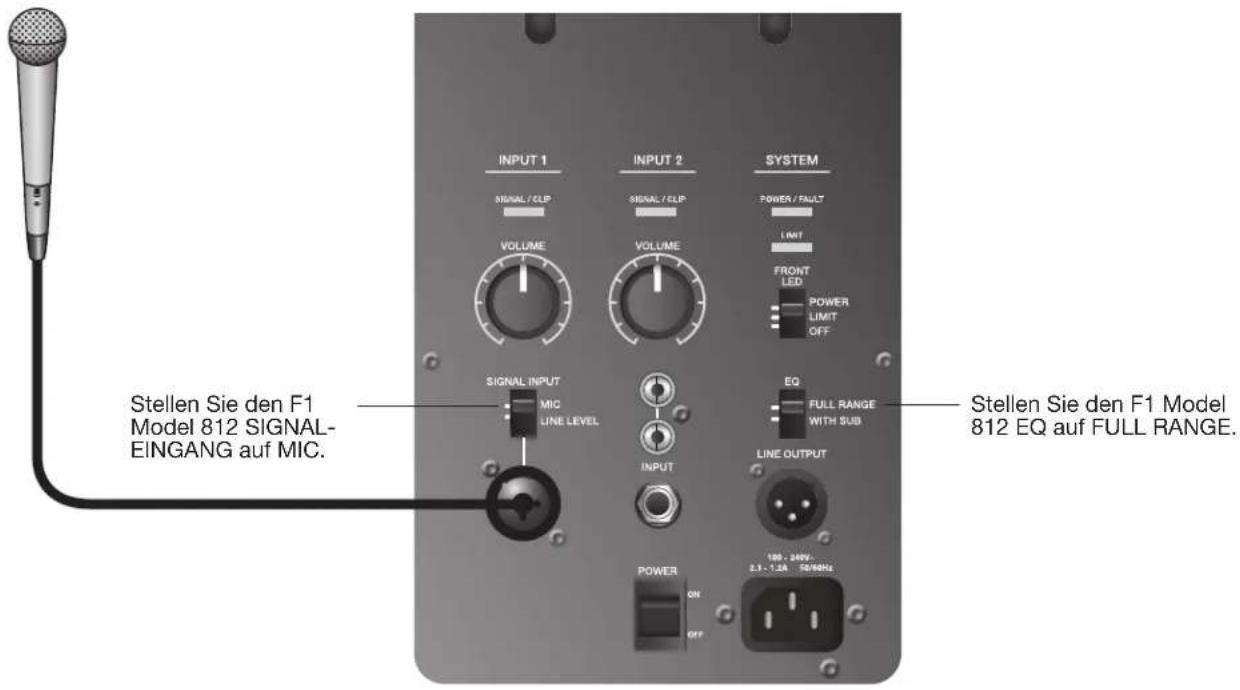

Stereo-Mischausgang mit voller Bandbreite zu F1 Model 812 Lautsprechern (L/R)


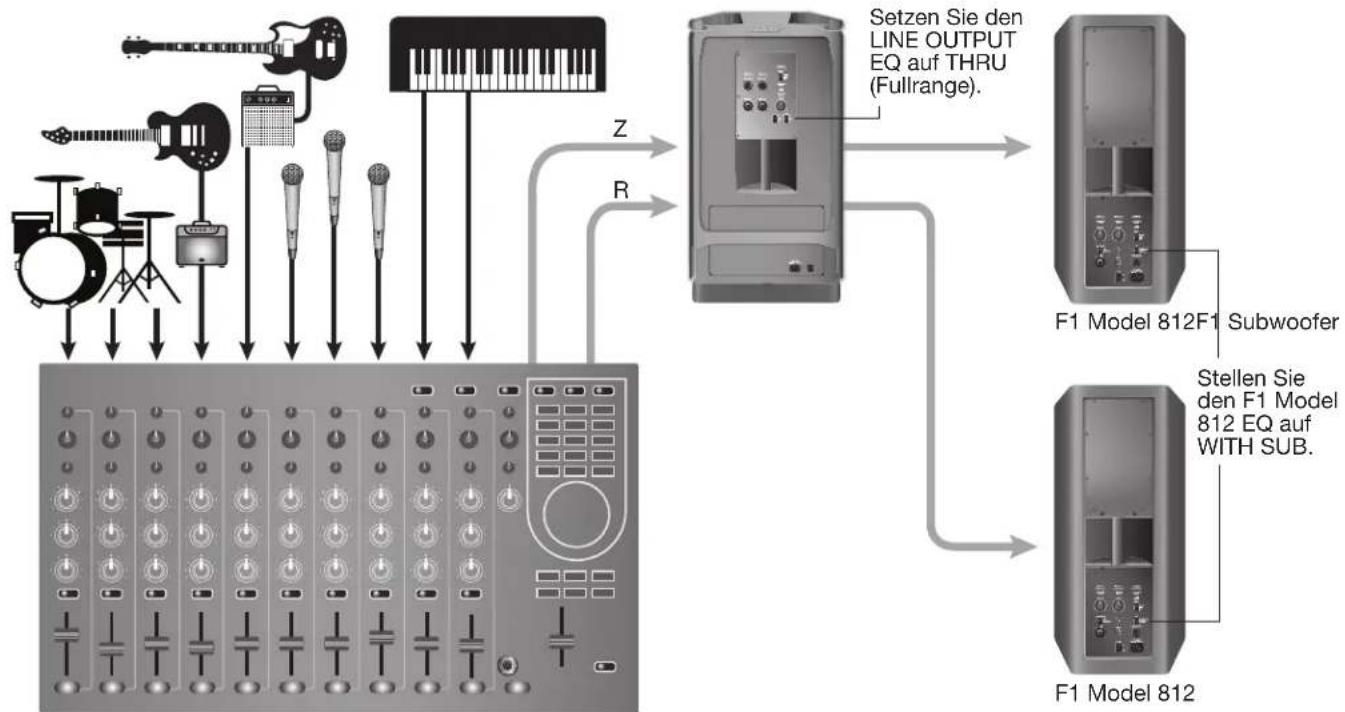

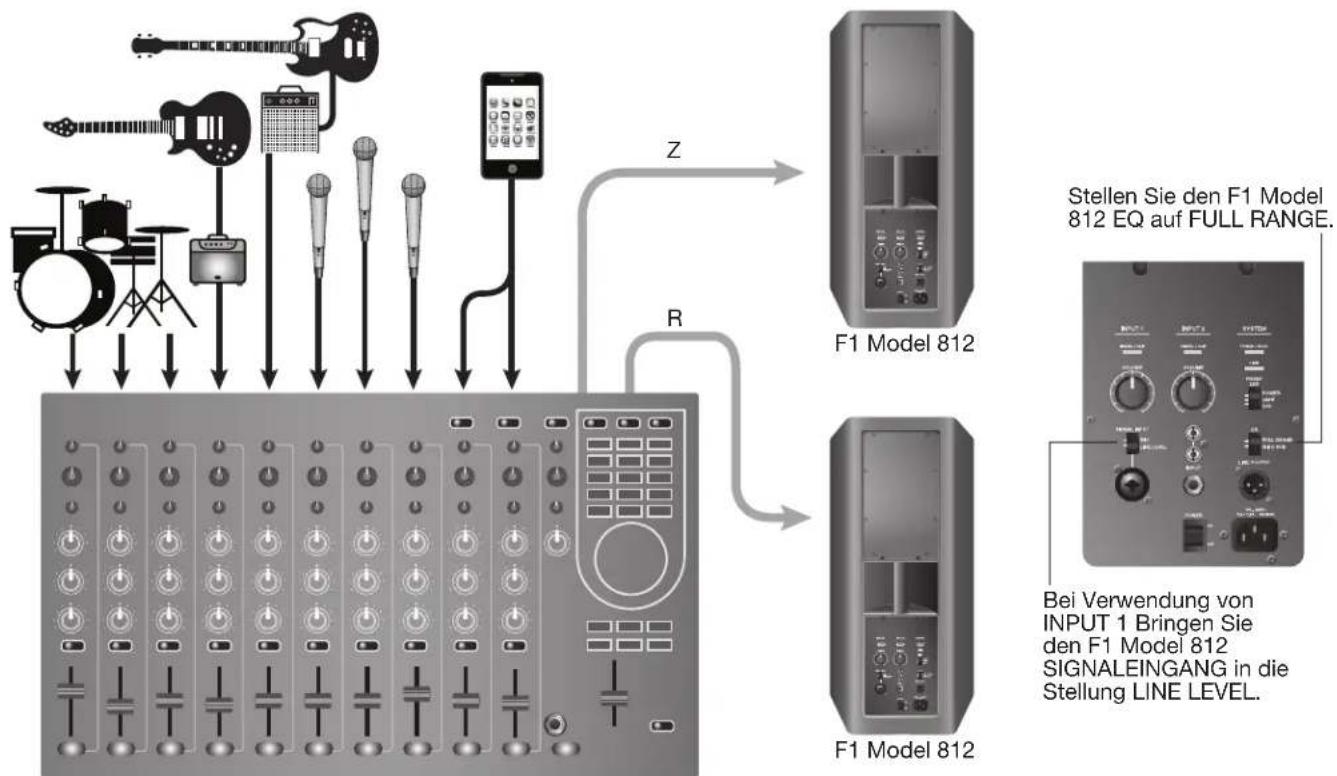

Volle Bandbreite mit Mischpult, ein F1 Subwoofer und zwei F1 Model 812 Lautsprecher

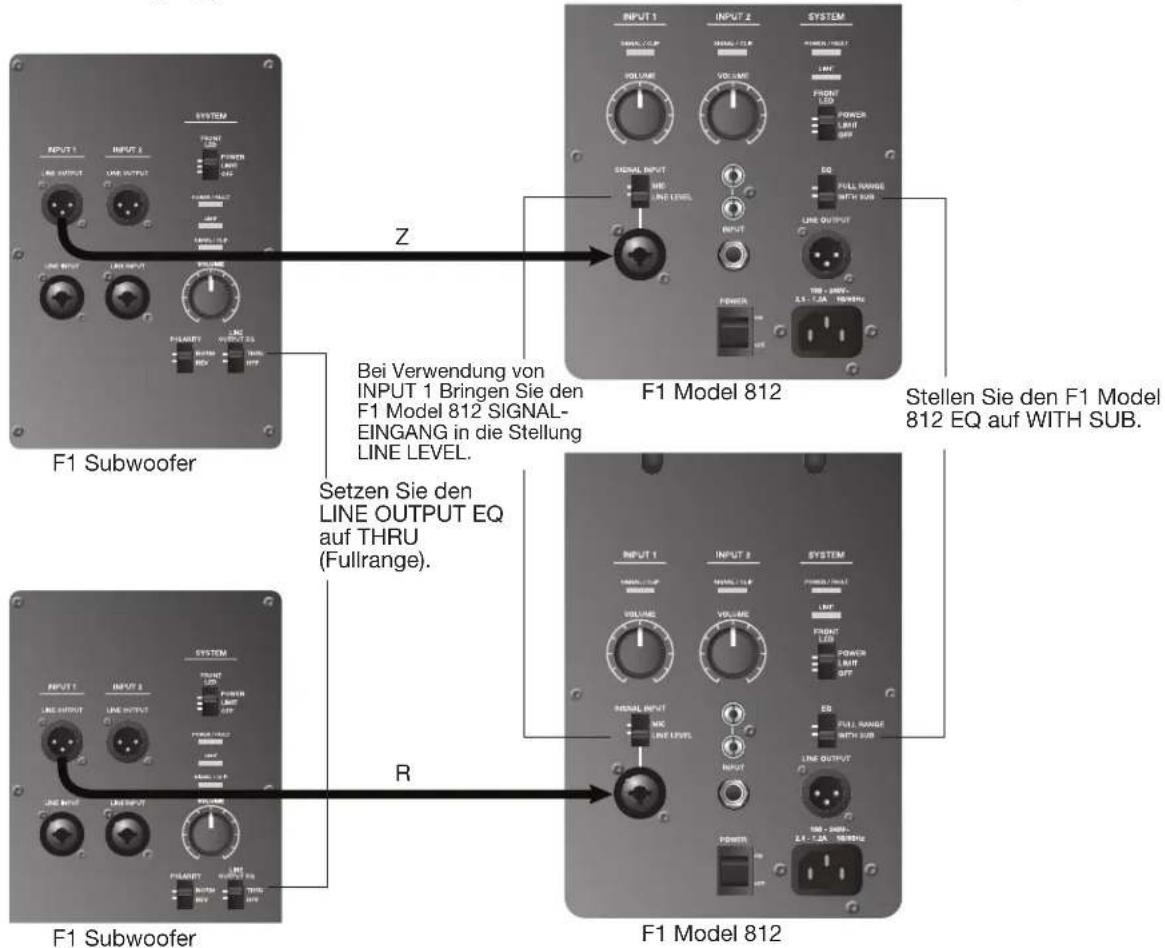

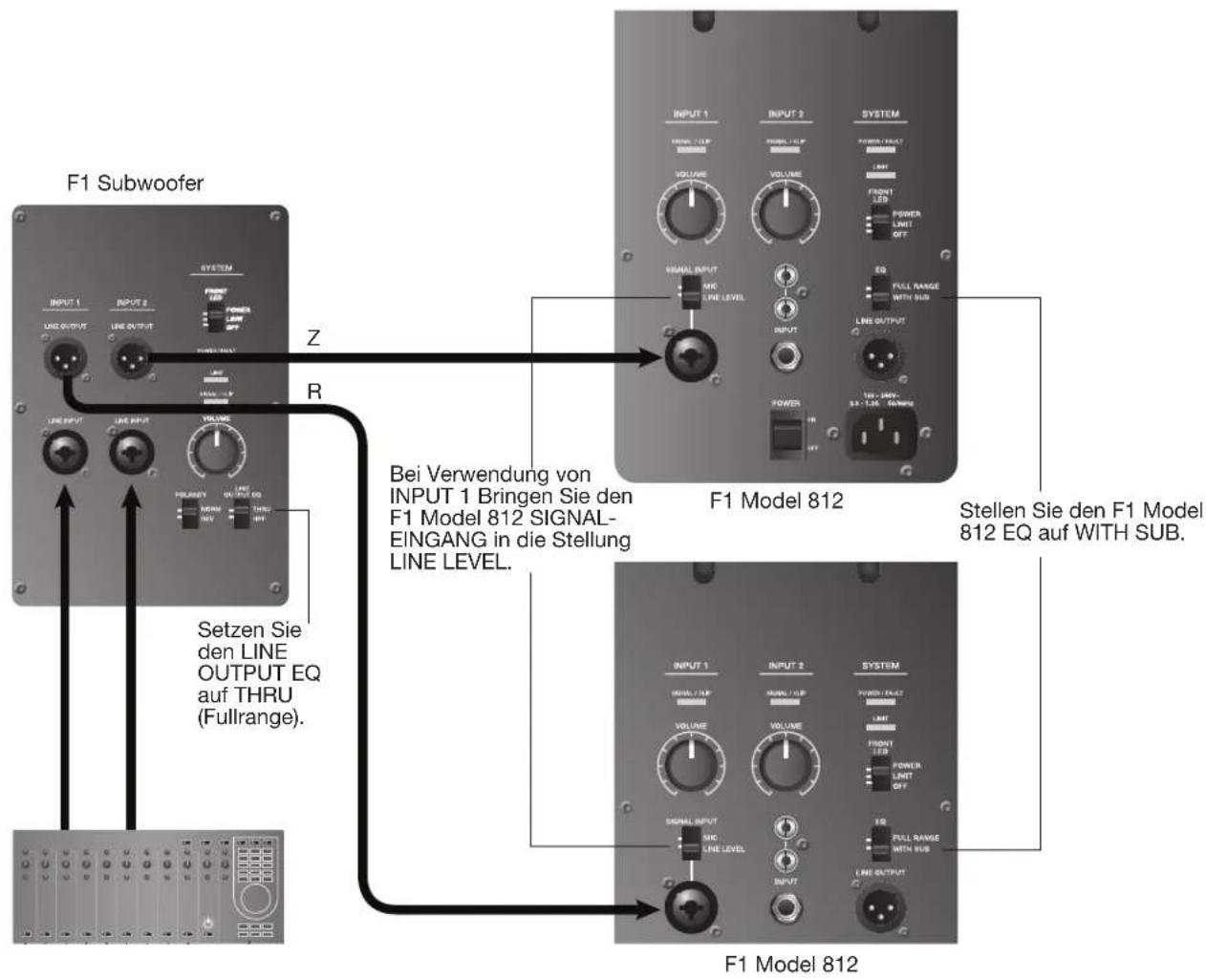

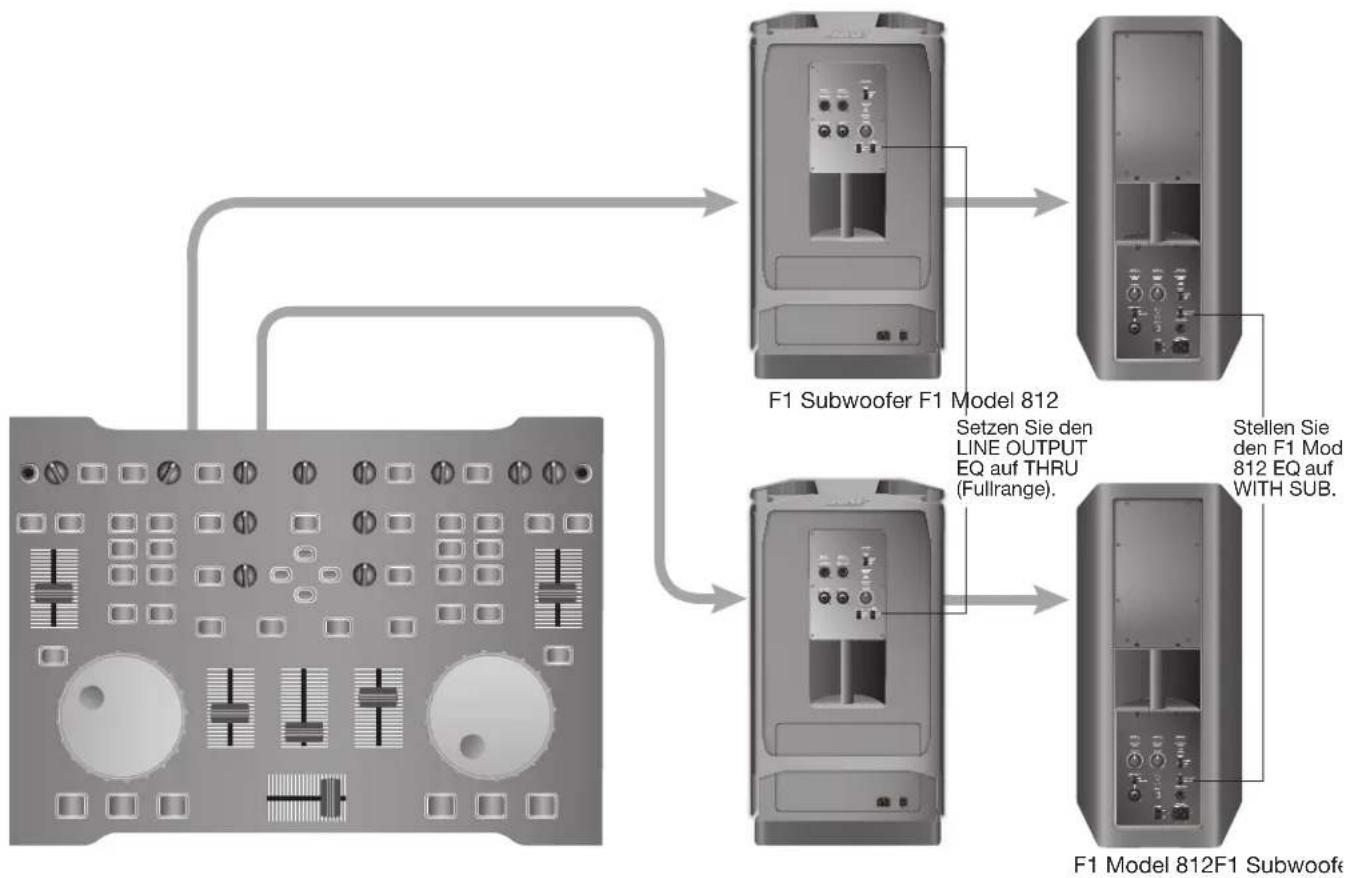

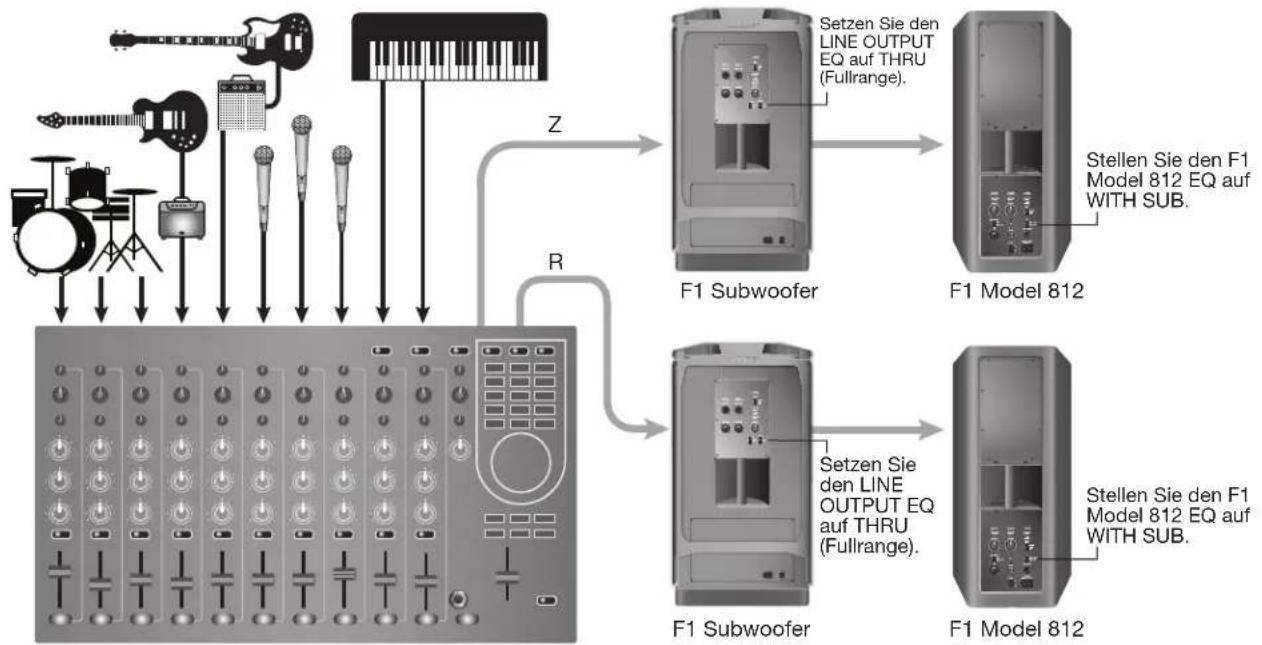

Mischpult-Stereoausgang zu F1 Subwoofer und linkem/rechtem F1 Model 812 Lautsprecher

Hinweis: Die empfohlenen EQ-Einstellungen finden Sie unter der Überschrift „Einstellen der EQ-Auswahlschalter“ auf Seite 12. Wenn Sie jedoch maximale Basswiedergabe wünschen, bringen Sie den EQ-Wahlschalter bei beiden F1 Model 812 Lautsprechern in die Stellung FULL RANGE, und bringen Sie den EQ-Wahlschalter am F1 Subwoofer in die Stellung THRU.

Volle Bandbreite mit Mischpult-Stereoausgang zu zwei FI Subwoofern und zwei FI Model 812 Lautsprechern

Stereoeingang zu linkem/rechtem F1 Subwoofer und F1 Model 812 Lautsprechern

Mikrofon zu F1 Model 812 Lautsprecher INPUT 1

Mobilgerät zu einem einzigen F1 Model 812 Lautsprecher

Mobilgerät zu F1 Model 812 Lautsprecher und F1 Subwoofer

DJ-Konsole zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechern

Pflege des Produkts

Reinigung

• Verwenden Sie zum Reinigen der Gehäuse nur ein weiches, trockenes Tuch.
• Verwenden Sie keine Lösungsmittel, Chemikalien und Reinigungsmittel, die Alkohol, Ammoniak oder Polituren enthalten.
• Benutzen Sie keine Sprays in der Nähe des Geräts, und achten Sie darauf, dass keine Flüssigkeiten in die Öffnungen gelangen.
• Bei Bedarf können Sie das Gitter des Lautsprecher-Arrays vorsichtig absaugen.

Kundendienst

Wenn Sie weitere Unterstützung bei der Behebung von Problemen benötigen, wenden Sie sich an die Bose Professional Sound Division unter [phone], oder besuchen Sie den Support-Bereich unter www.Bose.com/livesound.

Fehlerbehebung

Falls Probleme mit dem Gerät auftreten, beachten Sie die folgenden Lösungsvorschläge. Zu den empfohlenen Werkzeugen für die Fehlerbehebung zählen ein AC-Ersatzkabel und ein zusätzliches XLR- und ein 1/4"-Telefonkabel.

Problem Lösung
Der Lautsprecher ist angeschlossen,der Netzschalter ist aktiviert, aber die Netz-LED leuchtet nicht.	Stellen Sie sicher, dass das Netzkabel an beiden F1 Model 812 Lautsprechern und an der AC-Steckdose korrekt angeschlossen ist.Stellen Sie sicher, dass die Steckdose funktioniert und angeschlossen ist. Versuchen Sie, eine Lampe oder ein anderes Gerät an derselben Netzsteckdose zu betreiben.Versuchen Sie es mit einem anderen Netzkabel.
Die Power-LED leuchtet grün, aber kein Ton	Vergewissern Sie sich, dass die Hauptlautstärkeregelung aufgedreht ist.Stellen Sie sicher, dass der Lautstärkeregler an Ihrem Instrument richtig eingestellt ist.Stellen Sie sicher, dass Ihr Instrument oder Ihre Audioquelle mit dem richtigen Eingang verbundenist.Empfängt der F1 Model 812 Lautsprecher ein Signal vom F1 Subwoofer, stellen Sie sicher, dass der Subwoofer eingeschaltet ist.
Instrumente oder Audioquellen hören sich verzerrt an.	Verringern Sie die Lautstärke der angeschlossenen Audioquelle.Wenn Sie mit einem externen Mischpult verbunden sind, Stellen Sie sicher, dass die Eingangsverstärkung des Mischpultkanals nicht zu Verzerrungen führt.Verringern Sie die Ausgabeleistung des Mischpults.
Am Mikrofon treten Rückkopplungenauf.	Verringern Sie die Eingangsverstärkung des Mischpults.Versuchen Sie das Mikrofon so zu halten, dass es fast Ihre Lippen berührt.Probieren Sie ein anderes Mikrofon aus.Verwenden Sie die Klangregelung am Mischpult, um störende Frequenzen zu eliminieren.Erhöhen Sie den Abstand zwischen dem Lautsprecher und dem Mikrofon.Falls Sie einen Effektprozessor verwenden, stellen Sie sicher, dass dieser nicht die Ursache des Problems ist.
Schlechte Basswiedergabe	Wenn Sie den F1 Model 812 Lautsprecher ohne den F1 Subwoofer verwenden, stellen Sie sicher, dass der EQ-Schalter in die Stellung FULL RANGE gebracht wurde.Wenn Sie den F1 Model 812 Lautsprecher zusammen mit dem F1 Subwoofer verwenden, überprüfen Sie, ob sich der Schalter POLARITY in der Stellung NORMAL befindet. Existiert ein größerer Abstand zwischen dem F1 Subwoofer und dem F1 Model 812 Lautsprecher, können Sie die Basswiedergabe verbessern, indem Sie den Schalter POLARITY in die Stellung REV bringen.Wenn Sie zwei F1 Subwoofer verwenden, stellen Sie sicher, dass sich der Schalter POLARITY bei beiden Subwoofern in der gleichen Stellung befindet.
Übermäßige Störungen oder Systembrummen	Wenn Sie ein Mikrofon mit dem F1 Model 812 Lautsprecher verbinden, stellen Sie sicher, dass der Schalter SIGNAL INPUT von INPUT 1 in die Stellung MIC gebracht wurde.Überprüfen Sie, ob alle Systemverbindungen korrekt sind. Unzureichend angeschlossene Kabel können zu Störungen führen.Wenn Sie ein Mischpult, eine externe Klangquelle oder ein Signal vom F1 Subwoofer verwenden, stellen Sie sicher dass der Schalter INPUT 1 SIGNAL INPUT am F1 Model 812 Lautsprecher in die Stellung LINE gebracht wurde.Wenn Sie optimale Ergebnisse erzielen möchten, verwenden Sie die balancierten Verbindungen (XLR) an den Systemeingängen.Halten Sie alle Signalkabel fern von AC-Netzkabeln.Lichtdimmer können zu einem Brummen in Lautsprechersystemen führen. In dem Sie das System an einen Netzstromkreis anschließen, über den keine Lampen oder Dimmer gesteuert werden.Verbinden Sie die Komponenten des Audiosystems mit Netzsteckdosen, die gemeinsam geerdetsind.Überprüfen Sie die Kabel an den Mischpulteingängen, indem Sie die Kanäle nacheinander stummschalten. Verschwindet das Brummen, tauschen Sie das entsprechende Kabel am Mischpult aus.

LED-Anzeigen

In der folgenden Tabelle wird das LED-Verhalten am F1 Model 812 Lautsprecher und am F1 Subwoofer beschrieben.

Typ Location Farbe	Verhalten Anzeige Erforderliche Maßnah-				me
Vordere LED (Netz)	Vorderes Gitter	Blau Dauerhaft leuchtend Lautsprecher		ist einge-schaltet	Keine
		Blau Blinkend	Begrenzung	ist aktiv, Ver-stärkerschutz aktiviert	Verringern Sie die Laut-stärke oder die Stärke des Eingangssignals.
SIGNAL/CLIP	INPUT 1/2	Grün (Soll)	Flimmern/Dauerhaft leuchtend	Eingangssignal vorhanden	An den gewünschten Pegel anpassen
		Rot	Flimmern/Dauerhaft leuchtend	Eingangssignal zu stark	Verringern Sie die Laut-stärke oder die Stärke des Eingangssignals.
POWER/FAULT	Rückwand	Blau	Dauerhaft leuchtend	Lautsprecher ist einge-schaltet	Keine
		Rot	Dauerhaft leuchtend	Temperaturschutz des Ver-stärkers aktiv	Schalten Sie den Laut-sprecher aus.
LIMIT	Rückwand	Bernsteinfar-ben	Blinkend/Dauerhaft leuchtend	Begrenzung ist aktiv, Ver-stärkerschutz aktiviert	Verringern Sie die Laut-stärke oder die Stärke des Eingangssignals.

Eingeschränkte Garantie und Registrierung

Für Ihr Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter pro.Bose.com. Registrieren Sie Ihre Produkte online unter www.Bose.com/register, oder rufen Sie uns an: [phone]. Ihre Garantierechte sind jedoch unabhängig davon gültig.

Zubehör

Für diese Produkte stehen zahlreiche Befestigungsklammern für Wände/Decken, Transportbeutel und Abdeckungen zur Verfügung. Wenden Sie sich an Bose, um einen Auftrag zu platzieren. Die entsprechenden Kontaktinformationen finden Sie innen auf der hinteren Umschlagseite dieses Handbuchs.

Technische Informationen

Physikalisch

	Abmessungen Gewicht
F1 Model 812 Loudspeaker	665 mm H x 334 mm B x 373 mm T 20,18 kg
F1 Subwoofer	688 mm H x 410 mm B x 449 mm T 24,95 kg
F1 Systemstapel	1868 mm H x 410 mm B x 449 mm T 45,13 kg

Elektronik

	Stromversorgung Maximaler Ein-schaltstrom:
F1 Model 812 Lautsprecher	100 - 240 V 2,3 - 1,2 A 50/60 Hz	120 Veff: 6,3 Aeff230 Veff: 4,6 Aeff
F1 Subwoofer	100 - 240 V 2,3 - 1,2 A 50/60 Hz	120 Veff: 6,3 Aeff230 Veff: 4,6 Aeff

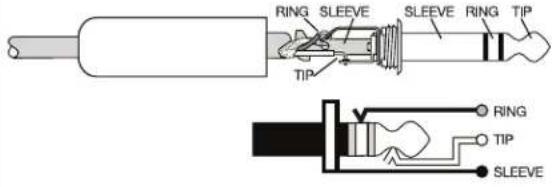

Schaltplan Eingang/Ausgang

TRS balanciert TS unbalanciert
XLR balanciert1 – Abschirmung (Erde)3 – Minus (-)2 – Plus (+)	XLR unbalanciert1 – Abschirmung (Erde)3 – Minus (-)2 – Plus (+)
