GEBRUIKSAANWIJZING F1 Powered BOSE

Gebruikershandleiding

Bruksanvisning

Lees deze gebruikershandleiding zorgvuldig door en bewaar hem voor toekomstig gebruik.

WAARSCHUWINGEN:

• Stel het apparaat niet bloot aan regen of vocht, om het risico van brand of elektrische schokken te verlagen.
• Dit apparaat mag niet worden blootgesteld aan druipende of spattende vloeistoffen, en voorwerpen met vloeistoffen, zoals vazen, mogen niet op of in de nabijheid van het apparaat worden geplaatst. Pas net als bij andere elektronische producten op dat u geen vloeistoffen in het systeem morst. Vloeistoffen kunnen leiden tot defecten en/of brandgevaar.
• Plaats geen voorwerpen met open vuur, zoals brandende kaarsen, op of bij het apparaat.

Het symbool met een bliksemschicht en pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van gevaarlijke niet-geïsoleerde spanning in het systeem die hoog genoeg kan zijn om een risico van elektrische schokken te vormen.

Het uitroepteken in een gelijkzijdige driehoek dat is afgebeeld op het systeem is bedoeld om de gebruiker attent te maken op belangrijke bedienings- en onderhoudsaanwijzingen in deze gebruikershandleiding.

Dit product bevat magnetisch materiaal. Neem contact op met uw arts als u vragen hebt over de invloed die dit kan hebben op de werking van uw geïmplanteerde medische hulpmiddel.

Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar.

WAARSCHUWINGEN:

• Dit product moet worden aangesloten op een geaard stopcontact.
• Er mogen geen wijzigingen aan het product worden aangebracht door onbevoegden. Dergelijke wijzigingen kunnen de veiligheid, de naleving van voorschriften en de werking van het systeem in gevaar brengen en kunnen ertoe leiden dat de garantie vervalt.

Opmerkingen:

• Wanneer de stekker of aansluiting van een apparaat als stroomonderbreker wordt gebruikt, dient deze stroomonderbreker steeds goed bereikbaar te zijn.
• Het product mag alleen binnen worden gebruikt. Het is niet ontworpen of getest voor gebruik buiten, in recreatievoertuigen of op boten.

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op www.Bose.com/compliance.

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de

afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

OPMERKING: Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van de klasse A, volgens deel 15 van de FCC-voorschriften. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een handelsomgeving. Dit apparaat genereert en gebruikt radiofrequente energie en kan deze uitstralen en het kan, als het niet wordt geïnstalleerd en gebruikt volgens de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Gebruik van dit apparaat in een woonwijk kan schadelijke storing veroorzaken. In dit geval moet de gebruiker de storing op eigen kosten verhelpen.

Dit digitale apparaat van klasse A voldoet aan de Canadese ICES-003. Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Bose Corporation kunnen leiden tot het vervallen van de bevoegdheid van de gebruiker om dit apparaat te gebruiken.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het apparaat volgens de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Schakel de functie van de gepolariseerde of geaarde stekker niet uit. Een gepolariseerde stekker heeft twee poten, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee poten en een derde poot voor de aarding. De bredere poot of de derde poot is bedoeld voor uw veiligheid. Als de bijgeleverde stekker niet in het stopcontact past, neemt u contact op met een elektricien om het verouderde stopcontact te vervangen.
10. Zorg dat er niet op het netsnoer wordt gestaan of gelopen en dat het niet wordt afgekneld, met name bij de stekkers en stopcontacten en het punt waar deze uit het apparaat komen.
11. Gebruik uitsluitend aansluitstukken/accessoires die door de

fabrikant worden gespecificeerd.

1. Gebruik het apparaat uitsluitend in combinatie met het verrijdbare plateau, het
   statief, de beugel of de tafel die door de fabrikant worden vermeld of samen met het apparaat worden verkocht. Als u een verrijdbaar plateau gebruikt, moet u het apparaat en het plateau voorzichtig verplaatsen zodat deze niet omvallen en letsel veroorzaken.
2. Haal de stekker van dit apparaat uit het stopcontact bij onweer of als het langere tijd niet wordt gebruikt.
3. Laat alle reparaties en onderhoud over aan bevoegde servicemedewerkers. Reparatie is vereist als het apparaat is beschadigd, zoals wanneer het snoer of de stekker van de voeding is beschadigd, wanneer er vloeistof in het apparaat is terechtgekomen of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Alleen voor Japan:

Zorg voor aarding voordat u de stekker in het stopcontact steekt.

Voor Finland, Noorwegen en Zweden:

WAARSCHUWING: Alleen geschikt voor gebruik tot op een maximale hoogte van 2000 m.

Vul het volgende in en bewaar deze informatie voor uw administratie

Noteer nu de serienummers van uw product. De serienummers kunt u vinden op het achterpaneel. U kunt uw product online registreren op www.Bose.com/register of door te bellen naar 877 335 2673. Als u dit nalaat, is dit niet van invloed op uw garantierechten.

F1 Model 812 loudspeaker

F1 subwoofer ____

Inleiding

Productbeschrijving.... 4

Functies en voordelen 4

Inhoud van de doos.... 4

F1 Model 812 flexible array loudspeaker .... 5

F1 subwoofer 5

De flexibele array gebruiken.... 6

De array aanpassen 6

Vier dekkingspatronen 6

Toepassingen.... 7

Het systeem installeren

De F1 Model 812 met de F1 subwoofer gebruiken.... 8

De F1 Model 812 op een drievot gebruiken....9

Gebruik

Bedieningspaneel van de F1 Model 812.... 10

Bedieningspaneel van de F1 subwoofer 11

Aan/uit-volgorde 12

EQ-schakelaars instellen 12

Bronnen aansluiten.... 12

INPUT 1 instellen voor een microfoon 12

INPUT 1 instellen voor een bron.... 12

INPUT 2 instellen voor een bron.... 12

Aansluitscenario's 13

Volledige band met stereo-uitvoer voor mengpaneel naar linker/rechter F1 Model 812 loudspeakers.... 13

Volledige band met mengpaneel, één F1 subwoofer en twee F1 Model 812 loudspeakers.... 13

Stereo-uitvoer voor mengpaneel naar F1 subwoofer en linker/rechter F1 Model 812 loudspeakers .... 14

Volledige band met stereo-uitvoer voor mengpaneel naar twee F1 subwoofers en twee F1 Model 812 loudspeakers 15

Stereo-invoer naar linker/rechter F1 subwoofers en F1 Model 812 loudspeakers.... 15

Microfoon naar F1 Model 812 loudspeaker INPUT 1 16

Mobiel apparaat naar één F1 Model 812 loudspeaker 16

Mobiel apparaat naar F1 Model 812 loudspeaker en F1 subwoofer.... 17

Dj-console naar twee F1 subwoofers en twee F1 Model 812 loudspeakers.... 17

Reiniging en onderhoud

Uw product onderhouden 18

Schoonmaken 18

Service 18

Problemen oplossen.... 18

Led-lampjes.... 19

Beperkte garantie en registratie 19

Accessoires 19

Technische informatie.... 20

Fysiek.... 20

Elektrisch 20

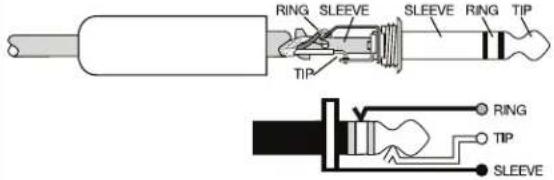

Bedradingsreferentie ingangs-/uitgangsaansluiting 20

Productbeschrijving

De Bose® F1 Model 812 flexible array loudspeaker is de eerste draagbare actieve luidspreker waarmee u het verticale dekkingspatroon kunt aanpassen. Duw of trek de array in positie om het gewenste dekkingspatroon te creëren: 'Recht', 'C', 'J' of 'Omgekeerde J'. Nadat het systeem is geïnstalleerd, past het automatisch de EQ aan voor elk dekkingspatroon, om zo de optimale toonbalans te behouden. Dus of u nu op de vloer, op een podium of voor een tribune optreedt, met deze PA hebt u altijd optimaal geluid.

Het systeem heeft een array van acht krachtige drivers voor de hoge en middentonen, een 12-inch subwoofer en een lager crossover-punt. Het levert hoge SPL-prestaties, maar behoudt een vocale en mid-range helderheid die aanzienlijk beter is dan bij conventionele luidsprekers.

De Bose® F1 subwoofer levert het vermogen van grotere basmodules in een compacter ontwerp. Dit zorgt niet alleen voor een betere basrespons, maar maakt het systeem ook eenvoudiger te vervoeren. Doordat het luidsprekerstatief in de behuizing van de subwoofer is geïntegreerd, hebt u dit altijd bij de hand, waardoor installatie snel en eenvoudig is. De kabels kunnen netjes worden weggewerkt in de kabelgeleiders.

De luidspreker en de subwoofer hebben elk 1000 watt vermogen, wat betekent dat u vrijwel elke ruimte met geluid kunt vullen.

Bovendien is het systeem nu nog gemakkelijker te vervoeren. De luidspreker en subwoofer zijn gemaakt van licht en stevig materiaal. Ook de strategisch geplaatste handgrepen komen handig van pas wanneer u het systeem moet vervoeren.

De F1 Model 812 loudspeaker maakt het voor het eerst mogelijk om het geluid te richten naar de plek die u wilt bereiken. Dus waar u ook optreedt, u kunt altijd terugvallen op uw PA-systeem.

Functies en voordelen

• Met de flexibele array met acht luidsprekers van de F1 Model 812 kunt u kiezen uit vier dekkingspatronen om het geluid naar het publiek te richten voor optimale helderheid in de hele zaal.
• De verticale richting van de luidsprekerarray met acht drivers zorgt voor een brede, consistente geluidsdekking, die resulteert in betere helderheid en toonbalans voor spraak, muziek en instrumenten.
• De F1 subwoofer bevat een uniek ingebouwd luidsprekerstatief voor de F1 Model 812, waardoor u geen conventioneel statief hoeft te gebruiken.
• Dit unieke systeem heeft een aantrekkelijk ontwerp met een robuuste, maar professionele uitstraling.
• Het bi-amp ontwerp voorziet in krachtige, lichte versterkers die gedurende lange tijd consistent vermogen bieden met een uitgebreid dynamisch bereik en lagere bedrijfstemperaturen.

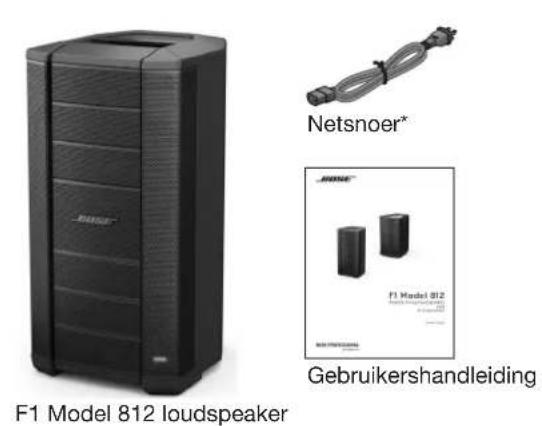

Inhoud van de doos

Elke luidspreker is afzonderlijk verpakt met de onderstaande items.

F1 Model 812 flexible array loudspeaker F1 subwoofer

F1 subwoofer met ingebouwd statief

Netsnoer*

Gebruikershandleiding

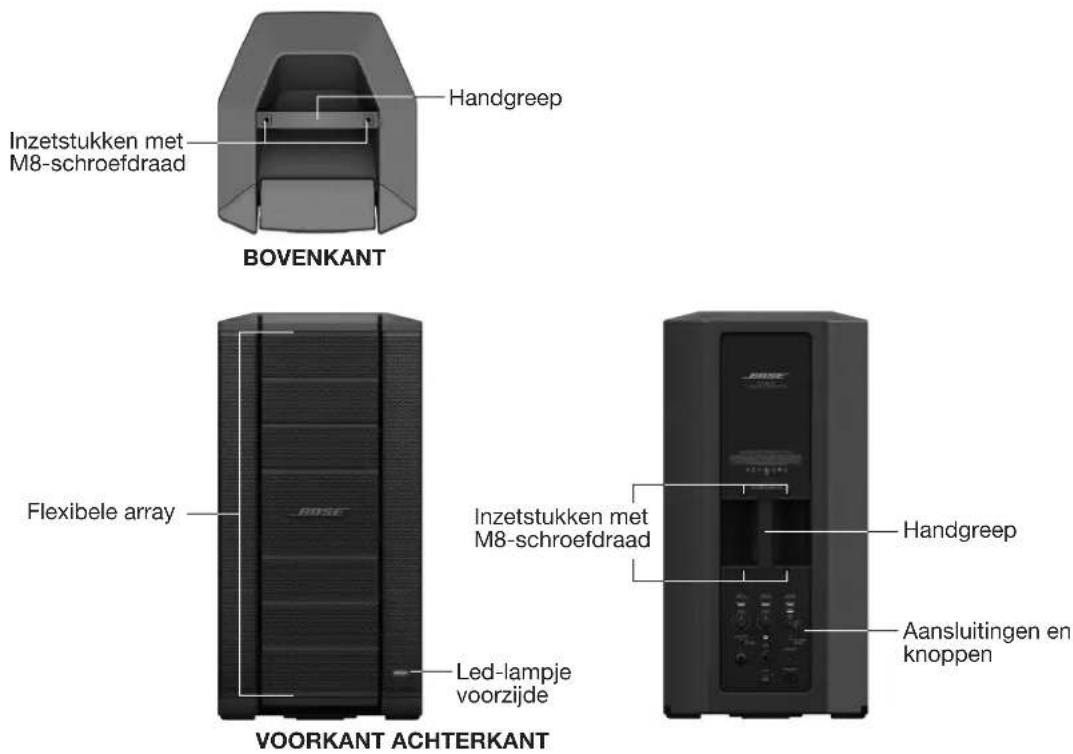

F1 Model 812 flexible array loudspeaker

Opmerking: De F1 Model 812 is voorzien van inzetstukken met M8-schroefdraad voor het bevestigen van accessoirebeugels.

WAARSCHUWING: Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.

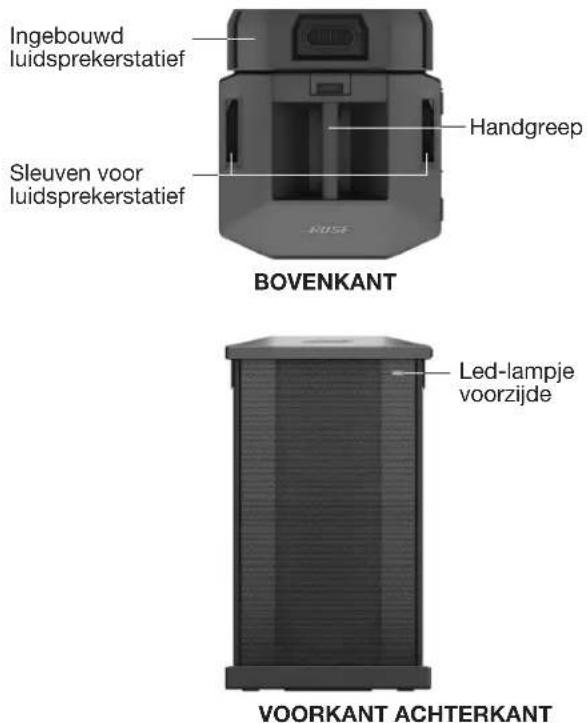

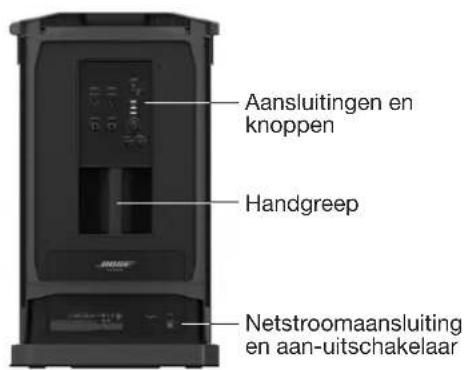

F1 subwoofer

Nederlands - 5

De flexibele array gebruiken

U kunt het dekkingspatroon aanpassen door de positie van de bovenste en onderste array te wijzigen. De arraypositie wordt op zijn plaats gehouden door magneten die interne sensors triggeren die op hun beurt de EQ aanpassen aan de vorm van de array.

De array aanpassen

De array naar binnen duwen De array naar buiten trekken

Trek de bovenste en onderste array naar buiten

J-patroon

Trek de bovenste array naar buiten en duw de onderste array naar binnen.

Omgekeerde-J-patroon

Duw de bovenste array naar binnen en trek de onderste array naar buiten.

C-patroon

Duw de bovenste en onderste array naar binnen.

Gebruik het rechte patroon voor een staand publiek, waarbij de oren van de aanwezigen zich op ongeveer dezelfde hoogte als de luidspreker bevinden.

Omgekeerde-J-patroon

Het omgekeerde-J-patroon is geschikt voor een zittend publiek, waarbij de oren van de aanwezigen zich op ongeveer dezelfde hoogte als of hoger dan de bovenkant van de luidspreker bevinden.

Het J-patroon is geschikt voor opstellingen waarbij de luidspreker op een podium staat en het publiek lager staat of zit.

Gebruik het C-patroon voor tribunes in een zaal, waarbij de eerste rij stoelen op hetzelfde oppervlak staat als de luidspreker.

De F1 Model 812 met de F1 subwoofer gebruiken

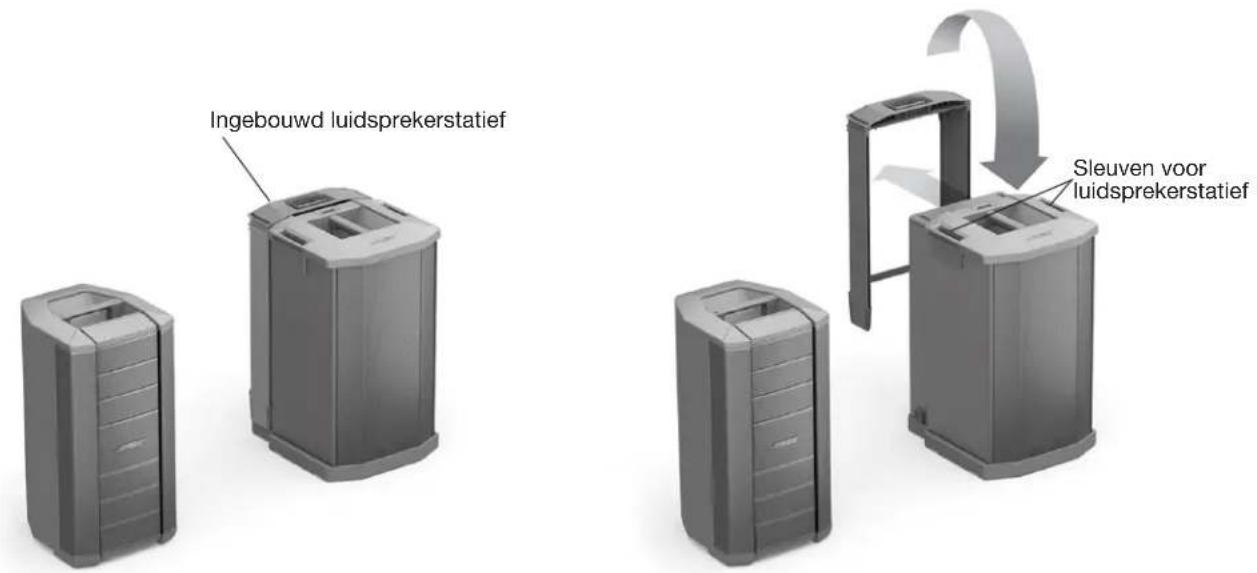

Het ingebouwde luidsprekerstatief bevindt zich in de achterkant van de subwoofer. Het installeren van de F1 Model 812 loudspeaker met de F1 subwoofer is eenvoudig:

1. Haal het ingebouwde luidsprekerstatief van de achterkant van de F1 subwoofer en plaats het in de sleuven voor het statief.

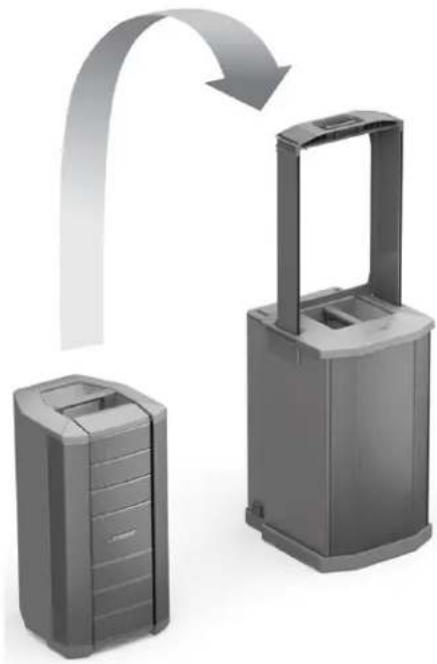

1. Plaats de F1 Model 812 loudspeaker op het statief.

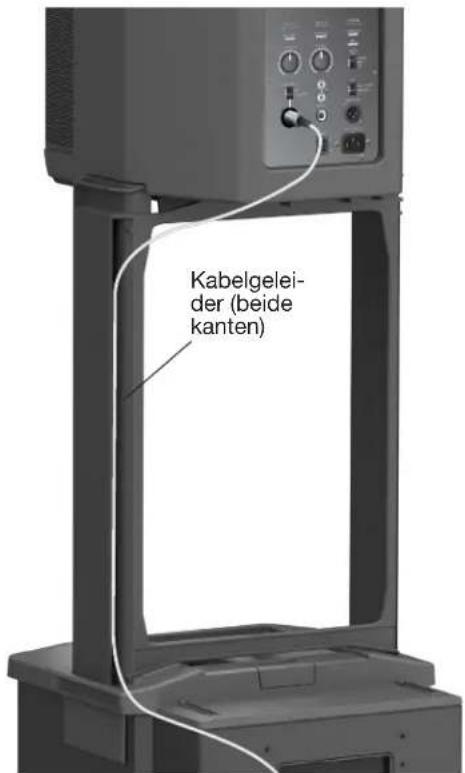

1. Sluit de audiokabels aan. Voer de kabels van de F1 Model 812 door de kabelgeleiders in het luidsprekerstatief om deze netjes weg te werken.

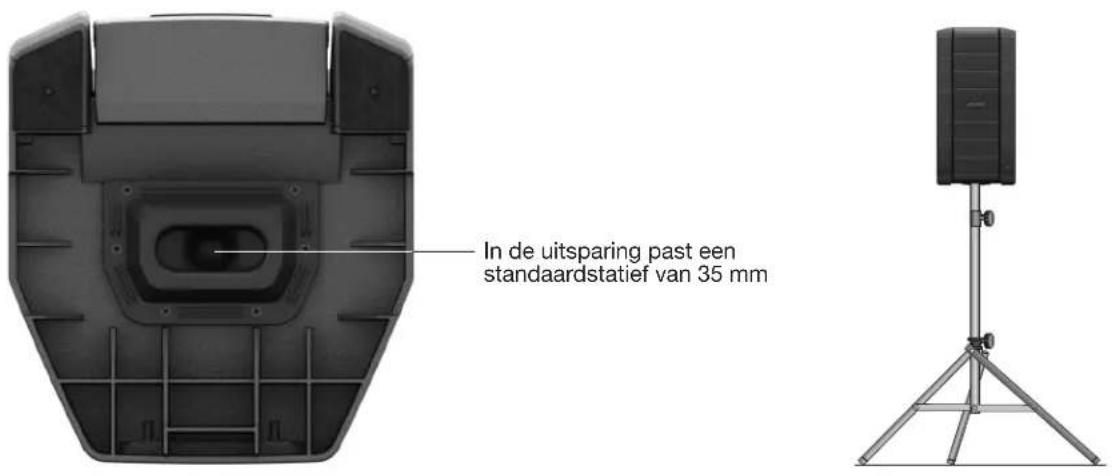

De F1 Model 812 op een drievoet gebruiken

De onderzijde van de F1 Model 812 loudspeaker is voorzien van een uitsparing om de luidspreker op een luidsprekerstatief te monteren. In de uitsparing past een standaardstatief van 35 mm.

WAARSCHUWING: Gebruik de F1 Model 812 loudspeaker niet in combinatie met een instabiel statief. De luidspreker is uitsluitend ontworpen voor gebruik op een statief van 35 mm. De drievoet moet een luidspreker met een minimaal gewicht van 20,2 kg en een totale afmeting van 665 x 334 x 373 mm (h x b x d) kunnen dragen. Als u een drievoet gebruikt die niet is ontworpen voor een luidspreker met het gewicht en de afmetingen van de F1 Model 812 loudspeaker, kan dit leiden tot gevaarlijke situaties met mogelijk letsel tot gevolg.

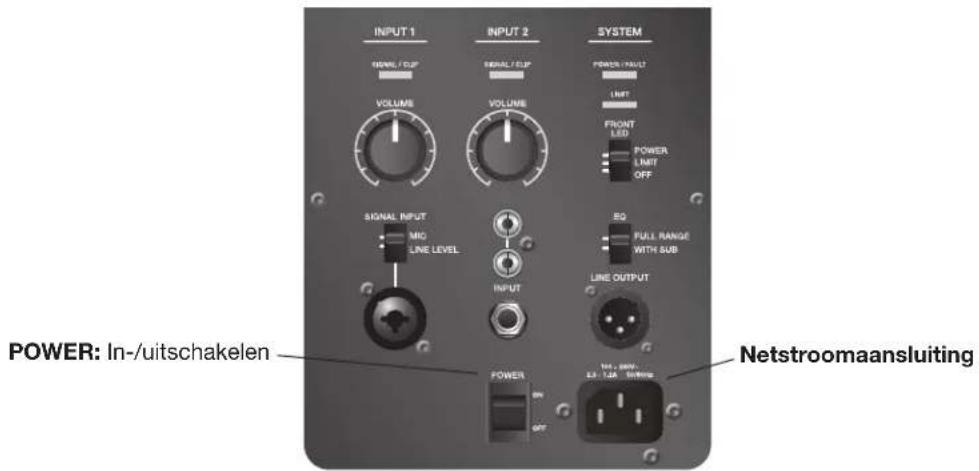

Bedieningspaneel van de F1 Model 812

Opmerking: Voor een compleet overzicht van de aanwezige led-lampjes en hun werking, zie "Led-lampjes" op pagina 19.

SIGNAL/CLIP: toont de status van het ingangssignaal in kleur.

• Groen = signaal aanwezig.
- Rood = signaalclipping, ingangssignaal te hoog

VOLUME: Past het kanaalvolume aan.

SIGNAL INPUT: keuzeschakelaar waarmee de invoergevoeligheid voor het invoertype kan worden ingesteld. De comboansluiting is geschikt voor een XLR-microfoon of een 1/4" telefoonaansluiting (TRS-gebalanceerde of TS-ongebalanceerde kabels).

- MIC selecteert de gevoeligheid voor de microfooningangen (alleen dynamische microfoons of microfoons met eigen stroomvoorziening). Gebruik dit alleen wanneer een microfoon rechtstreeks is aangesloten op de ingang.

• LINE selecteert gevoeligheid voor lijningangen, bijvoorbeeld van een mengpaneel of dj-controller.

SIGNAL/CLIP: toont de status van het ingangssignaal in kleur.

• Groen = signaal aanwezig.
- Rood = signaalclipping, ingangssignaal te hoog.

VOLUME: Past het kanaalvolume aan.

RCA-aansluitingen: Analoge stereo-ingangen voor audiobronnen zoals dj-controllers en andere lijningangsbronnen. Links en rechts worden samengevoegd om een monoaudio-uitvoer en monosignaal naar LINE OUTPUT (XLR) te produceren.

- Links (wit) - Rechts (rood)

1/4" telefoonaansluiting: Verschaft een analoge ingang voor gitaren en andere instrumenten. Geschikt voor gebalanceerde TRS-kabels of ongebalanceerde TS-kabels.

POWER/FAULT:

- Oranje = systeem begrenst (beveiligingsmodus).

FRONT LED:

• POWER: het led-lampje op de voorzijde geeft de aan-uitstatus aan.
• LIMIT: het led-lampje op de voorzijde geeft het activeren van de begrenzingsfunctie aan.
• OFF: het led-lampje op de voorzijde is uitgeschakeld.

EQ: (Zie 'EQ-schakelaars instellen' op pagina 12.)

• FULL RANGE: de luidspreker functioneert zonder high-pass filtering.
• WITH SUB: activeert een high-pass filter (100 Hz) wanneer u de luidspreker samen met de F1 subwoofer gebruikt. Aanbevolen bij gebruik samen met de F1 subwoofer.

LINE OUTPUT:

- Gebalanceerde XLR-lijnuitgang voorziet in een combinatie van ingang 1 en 2 en post-ingangsvolumeregeling. Kan worden gebruikt om luidsprekers door te lussen.

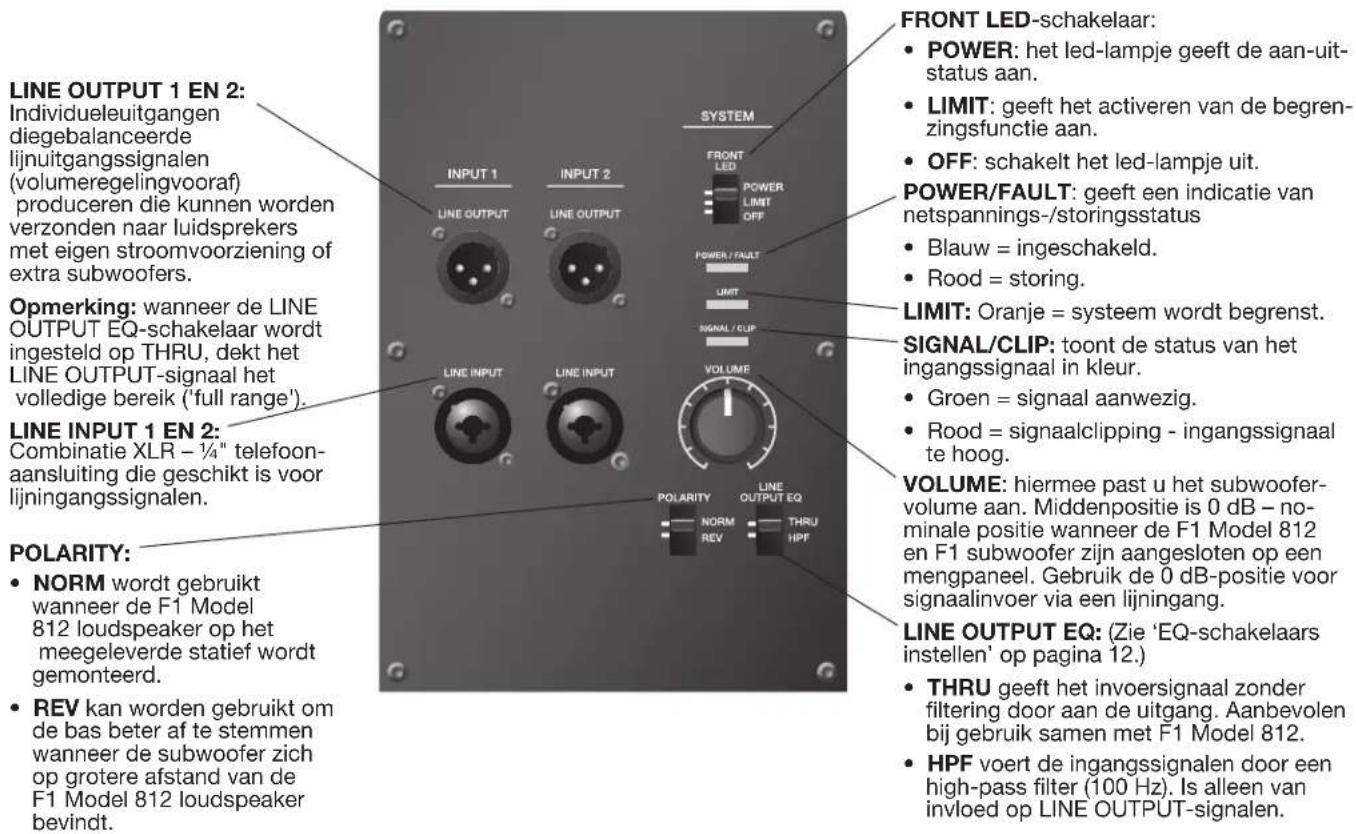

Bedieningspaneel van de F1 subwoofer

Opmerking: Voor een compleet overzicht van de aanwezige led-lampjes en hun werking, zie "Led-lampjes" op pagina 19.

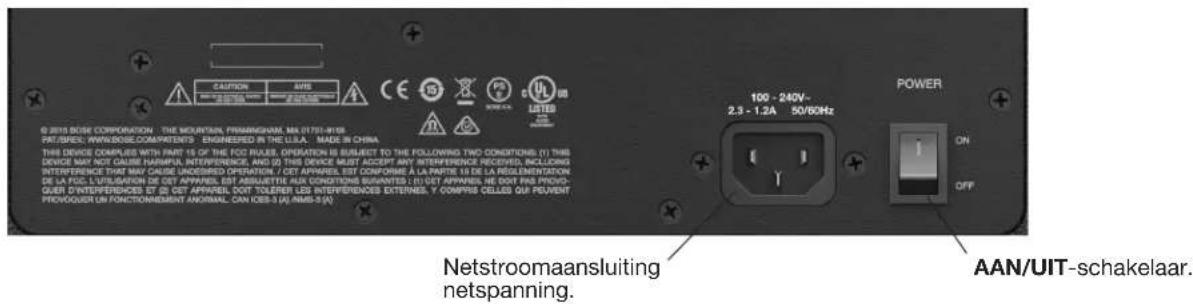

Aan/uit-volgorde

Zet wanneer u het systeem inschakelt eerst de invoerbronnen en mengpanelen aan en daarna pas de F1 Model 812 loudspeaker en de F1 subwoofer. Zet wanneer u het systeem uitschakelt eerst de F1 Model 812 loudspeaker en de F1 subwoofer uit en daarna pas de invoerbronnen en mengpanelen.

EQ-schakelaars instellen

De aanbevolen instellingen voor de EQ-schakelaars van de F1 Model 812 loudspeaker en de F1 subwoofer worden in de volgende tabel beschreven.

Opstelling van het systeem	F1 Model 812 EQ-schake-laar	F1 subwoofer LINE OUTPUT EQ-schakelaar
F1 Model 812 loudspeaker zonder F1 subwoofer FULL RANGE Niet van toepassing
Signaalinvoer naar F1 subwoofer, F1 subwoofer-uitvoer naar F1 Model 812 loudspeaker WITH SUB THRU
Signaalinvoer naar F1 Model 812 loudspeaker, F1 Model 812-uitvoer naar F1 subwoofer FULL RANGE of WITH SUB*	GLRANGE of WITH SUB*	Geen effect

*Geeft meer laag.

Bronnen aansluiten

Draai de VOLUME-regelaar van het kanaal helemaal naar links voordat u een geluidsbron aansluit.

De twee onafhankelijke ingangen bieden een combinatie van ingangsaansluitingen waarop zowel microfoon- als lijningangsbronnen kunnen worden aangesloten.

Opmerking: Alleen dynamische microfoons of microfoons met eigen stroomvoorziening kunnen worden gebruikt voor INPUT 1.

INPUT 1 instellen voor een microfoon

1. Draai de volumeknop voor INPUT 1 helemaal naar links.
2. Zet de SIGNAL INPUT-schakelaar op MIC.
3. Sluit de microfoonkabel aan op INPUT 1.
4. Stel het volume in op het gewenste niveau.

INPUT 1 instellen voor een bron

1. Draai de volumeknop voor INPUT 1 helemaal naar links.
2. Zet de SIGNAL INPUT-schakelaar op LINE LEVEL.
3. Sluit de bronkabel aan op INPUT 1.
4. Stel het volume in op het gewenste niveau.

INPUT 2 instellen voor een bron

1. Draai de volumeknop voor INPUT 2 helemaal naar links.
2. Sluit de bronkabel aan op een INPUT-aansluiting.
3. Stel het volume in op het gewenste niveau.

Aansluitscenario's

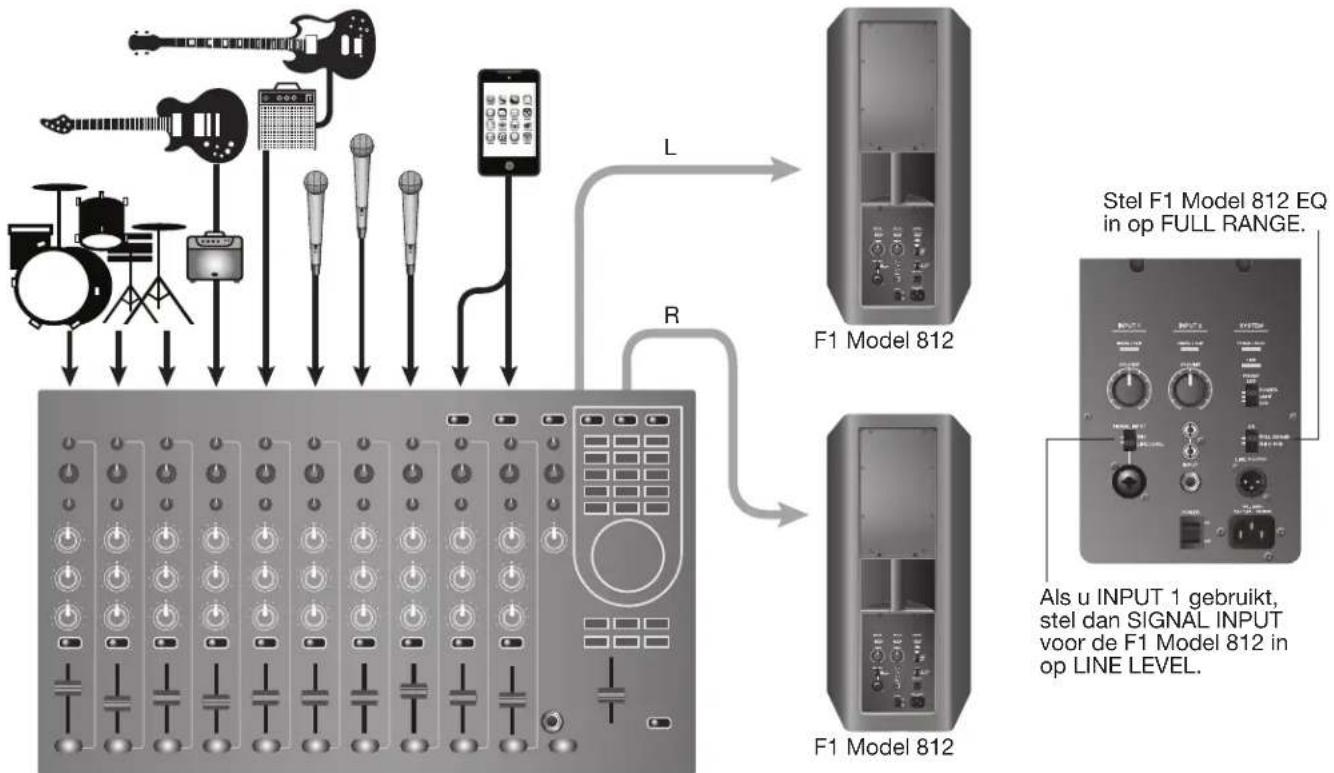

Volledige band met stereo-uitvoer voor mengpaneel naar linker/rechter F1 Model 812 loudspeakers


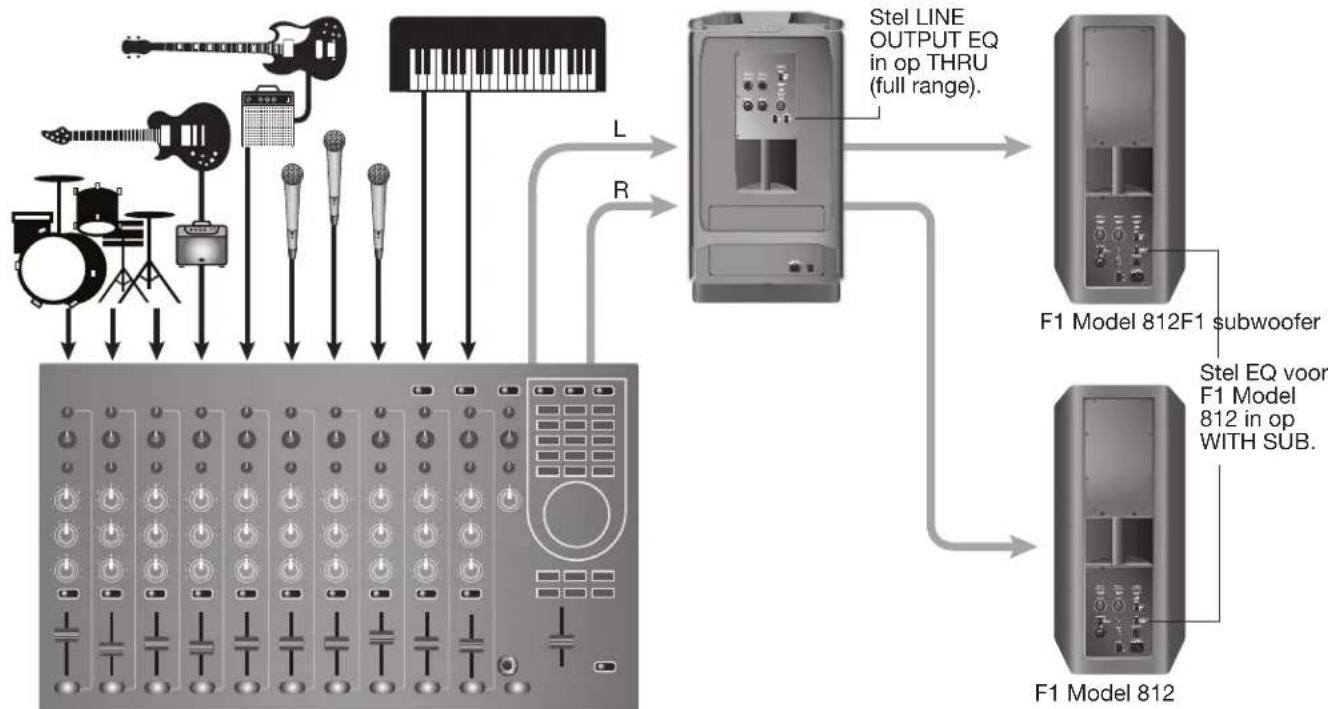

Volledige band met mengpaneel, één F1 subwoofer en twee F1 Model 812 loudspeakers

Stereo-uitvoer voor mengpaneel naar F1 subwoofer en linker/rechter F1 Model 812 loudspeakers

Opmerking:

De aanbevolen EQ-instellingen vindt u onder 'EQ-schakelaars instellen' op pagina 12. Voor een maximale basrespons moet u de EQ-schakelaar op beide F1 Model 812 loudspeakers instellen op FULL RANGE en de EQ-schakelaar op de F1 subwoofer instellen op THRU.

F1 Model 812

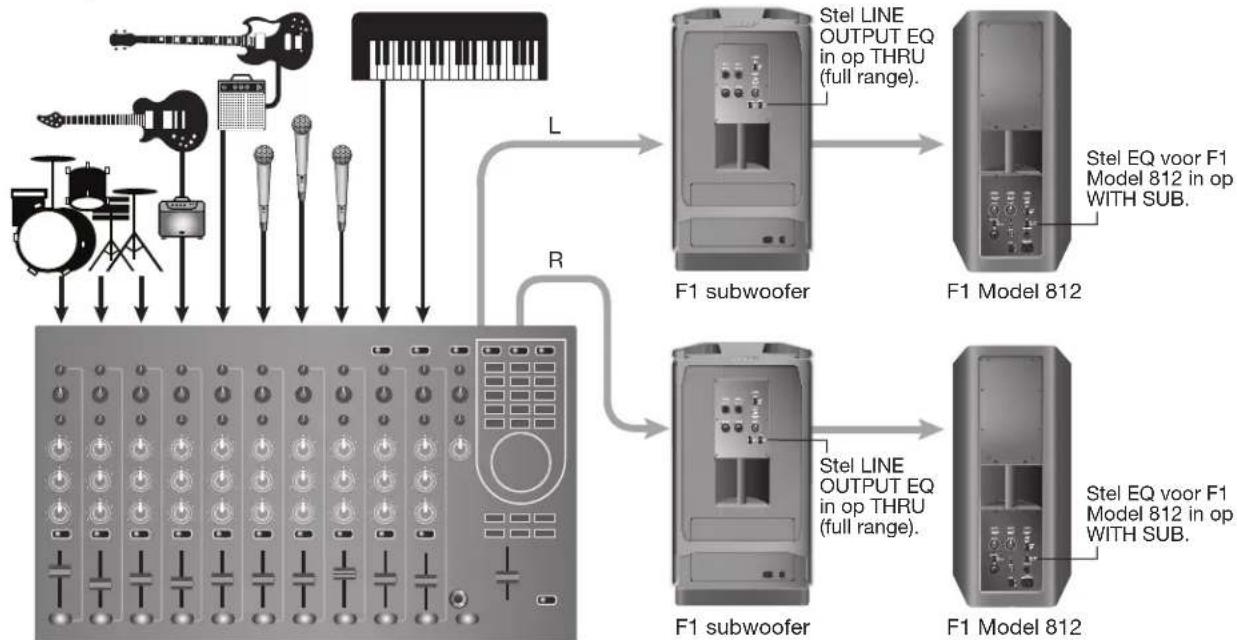

Volledige band met stereo-uitvoer voor mengpaneel naar twee F1 subwoofers en twee F1 Model 812 loudspeakers


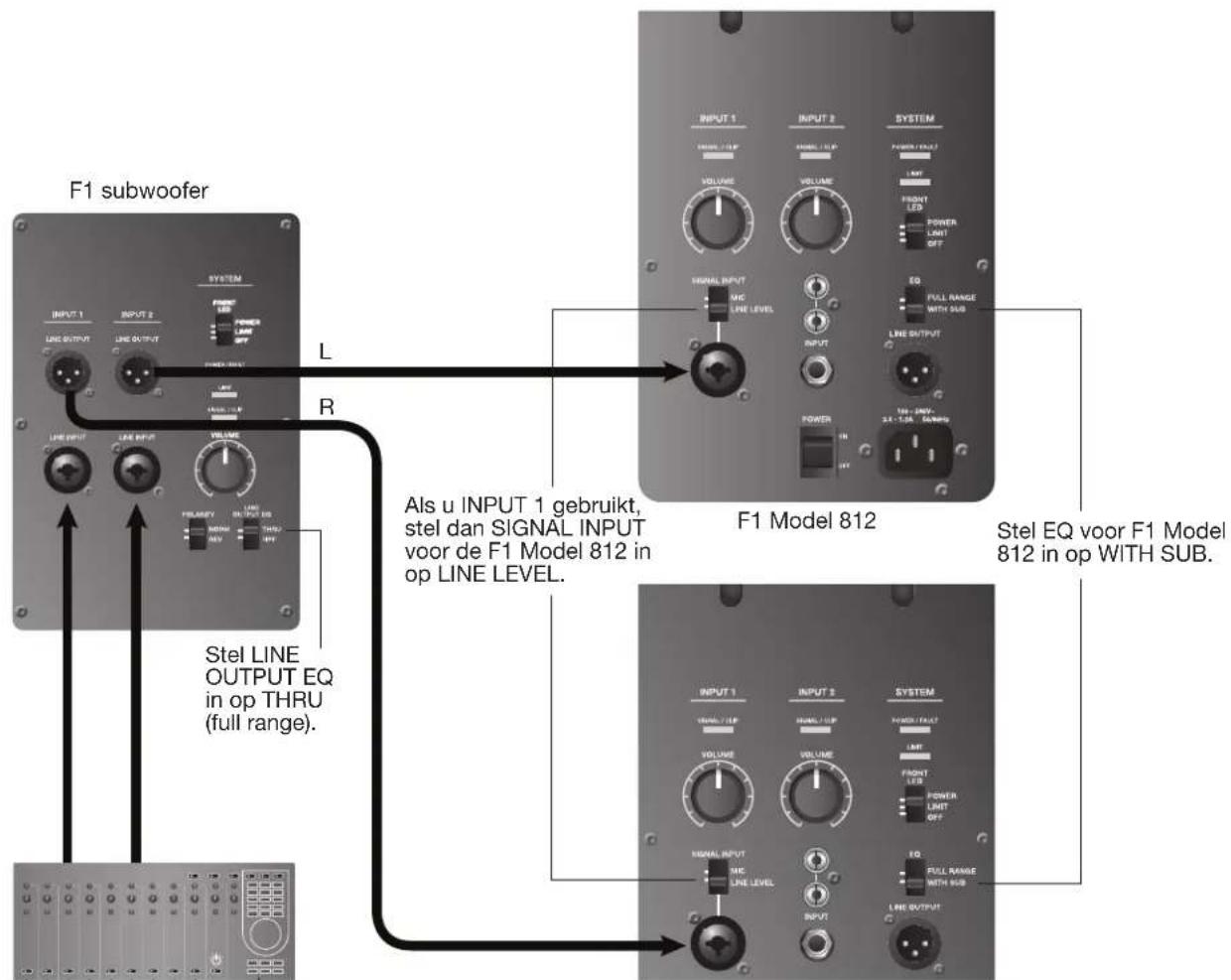

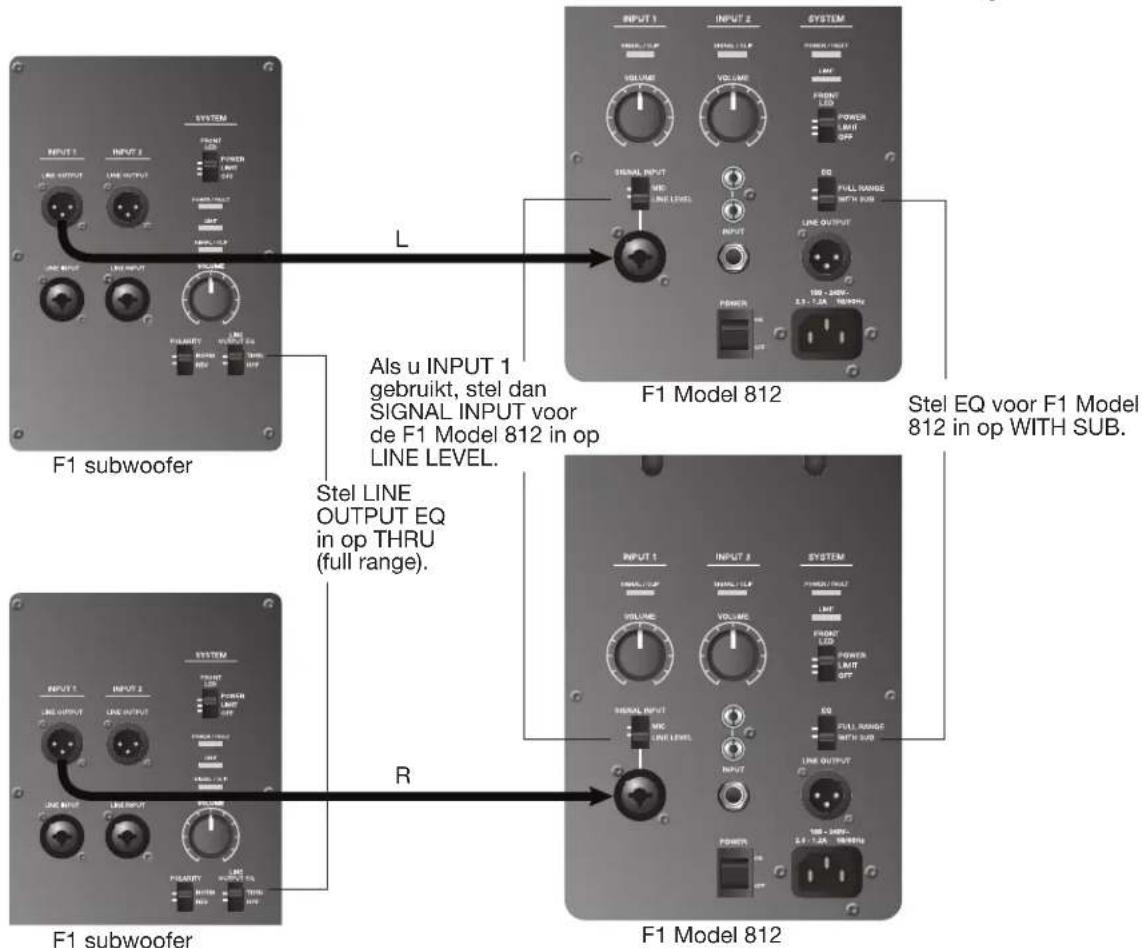

Stereo-invoer naar linker/rechter F1 subwoofers en F1 Model 812 loudspeakers

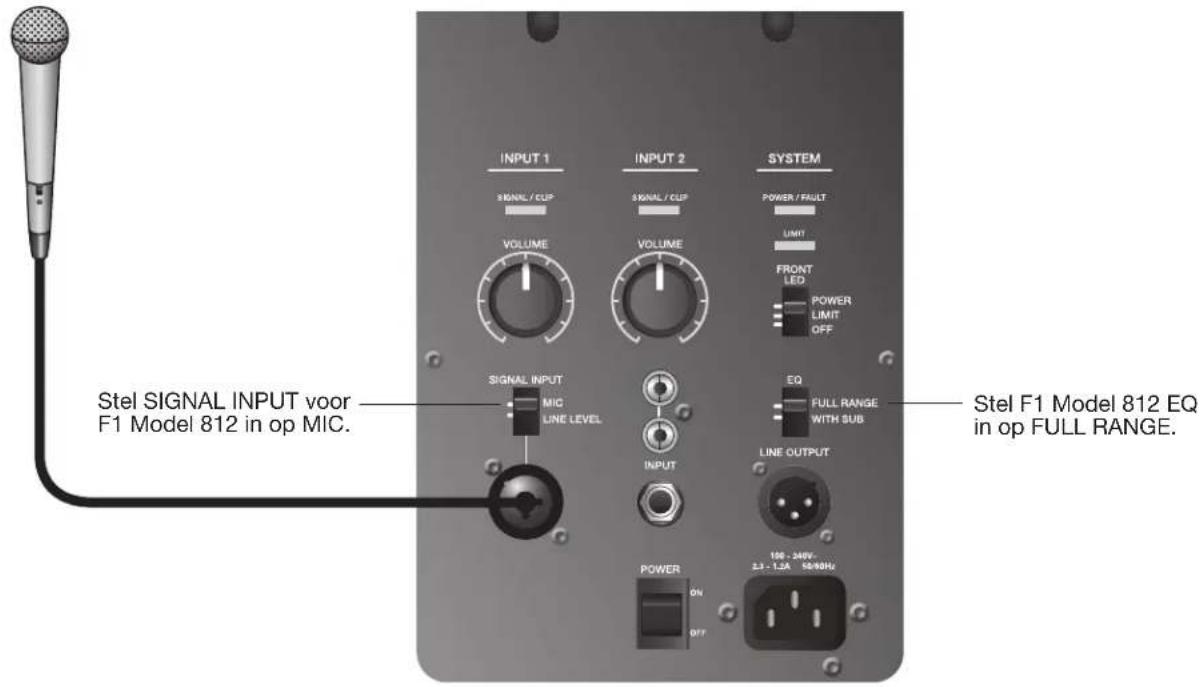

Microfoon naar F1 Model 812 loudspeaker INPUT 1

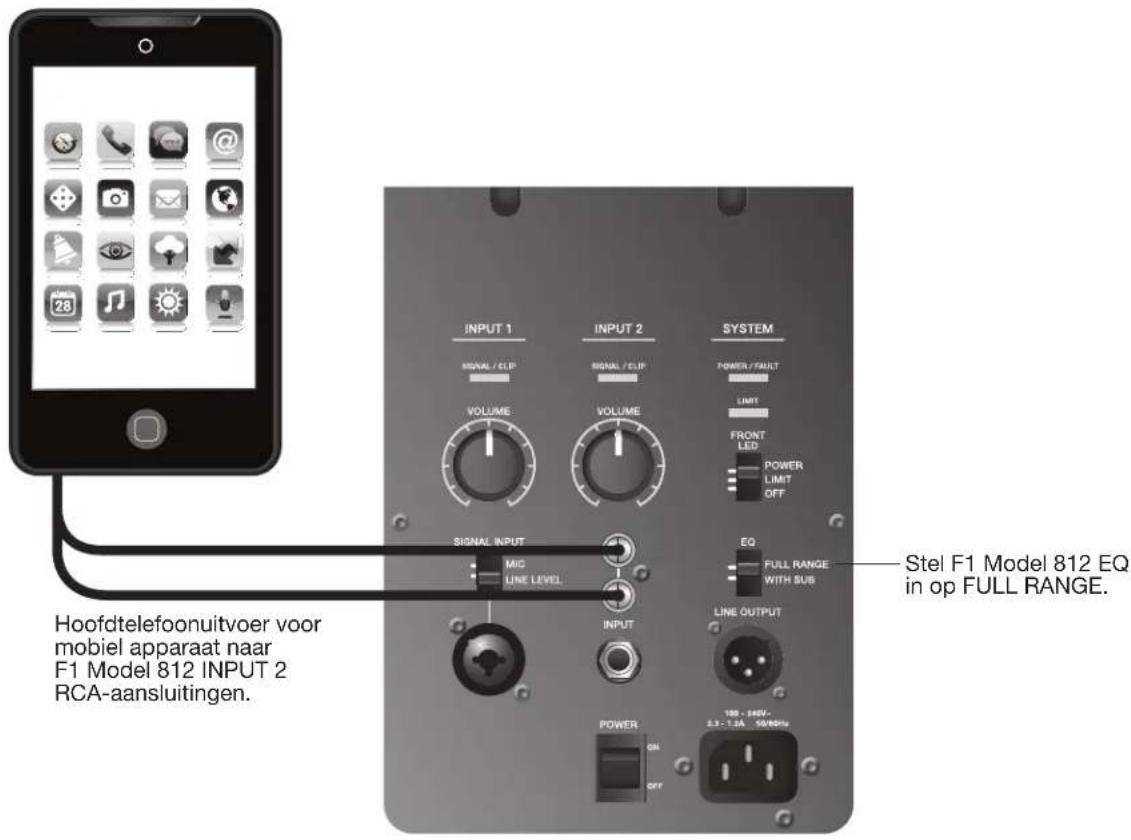

Mobiel apparaat naar één F1 Model 812 loudspeaker

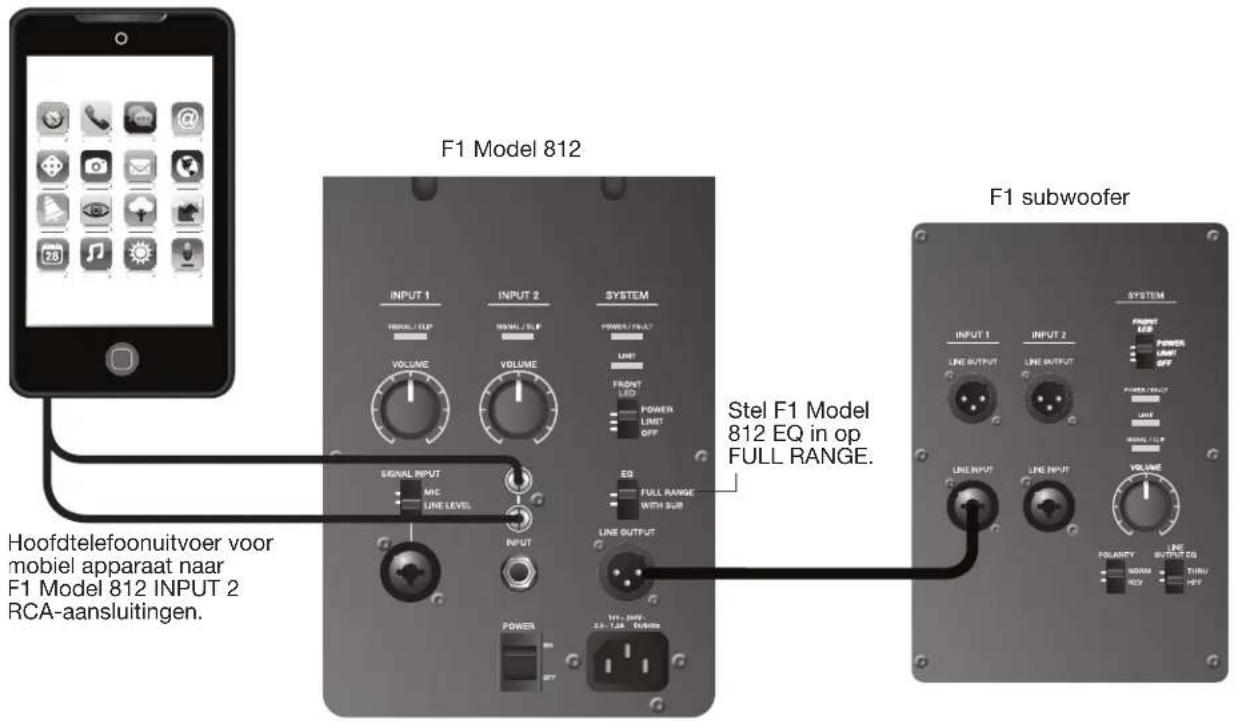

Mobiel apparaat naar F1 Model 812 loudspeaker en F1 subwoofer

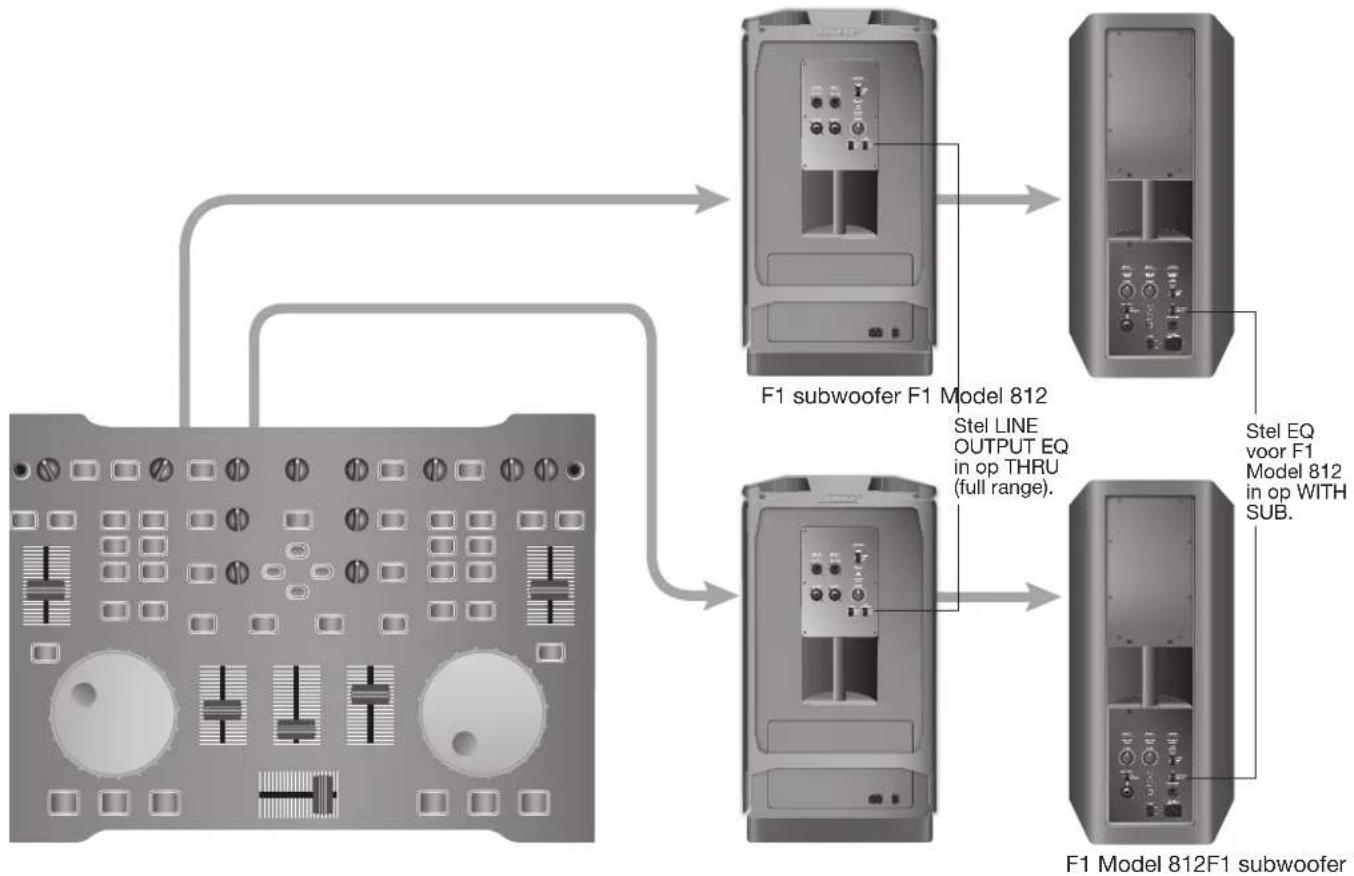

Dj-console naar twee F1 subwoofers en twee F1 Model 812 loudspeakers

Uw product onderhouden

Schoonmaken

• Maak de productbehuizingen uitsluitend schoon met een zachte, droge doek.
• Gebruik geen oplosmiddelen, chemicaliën of schoonmaakproducten die alcohol, ammoniak of schuurmiddelen bevatten.
• Gebruik geen sprays in de buurt van het product en mors geen vloeistoffen in de openingen.
• Zo nodig kunt u het rooster van de luidsprekerarray voorzichtig stofzuigen.

Service

Als u hulp nodig hebt bij het oplossen van problemen, kunt u contact opnemen met de Professional Sound Division van Bose op [phone] of naar de ondersteuningspagina gaan op www.Bose.com/livesound.

Problemen oplossen

Als u problemen ondervindt bij het gebruik van dit product, dient u de volgende oplossingen te proberen. De aanbevolen hulpmiddelen bij het oplossen van problemen zijn een reservenetsnoer en extra XLR- en 1/4" telefoonkabels.

Probleem Wat te doen
De luidspreker is aangesloten, de aan-uitschakelaar staat aan, maar het aan-uitlampje brandt niet.	Controleer of het netsnoer volledig in de F1 Model 812 loudspeaker en het stopcontact zit.Controleer of het stopcontact werkt. Kijk of een lamp of ander apparaat wel werkt via hetzelfde stopcontact.Probeer een ander netsnoer.
Het aan-uitlampje brandt (groen), maar er is geen geluid.	Zorg ervoor dat de VOLUME-regelaar ver genoeg open staat.Controleer of de volumeregelaar op het instrument niet op minimum staat.Controleer of uw instrument of audiobron is aangesloten op de juiste ingang.Als de F1 Model 812 loudspeaker een ingangssignaal ontvangt van de F1 subwoofer, controleer dan of de subwoofer is ingeschakeld.
Geluid uit instrument of audiobron klinkt vervormd.	Zet het volume van de aangesloten audiobron zachter.Als u een extern mengpaneel hebt aangesloten, controleer dan of de ingangsversterkingsregeling van het mengpaneel niet te hoog is ('clipping').Verlaag het uitgangsvermogen van het mengpaneel.
Microfoon heeft last van feedback.	Verlaag de ingangsversterkingsregeling op het mengpaneel.Probeer de microfoon zo te plaatsen dat deze bijna uw lippen raakt.Probeer een andere microfoon.Gebruik de toonregelaars op het mengpaneel om de betreffende frequenties te verlagen.Vergroot de afstand van de luidspreker tot de microfoon.Als u een vocal effects processor gebruikt, controleer dan of deze bijdraagt aan de feedback.
Slechte basrespons • Als u de	F1 Model 812 loudspeaker zonder de F1 subwoofer gebruikt, controleer dan of de EQ-schakelaar is ingesteld op FULL RANGE.Als u de F1 Model 812 loudspeaker met de F1 subwoofer gebruikt, controleer dan of de POLARITY-schakelaar is ingesteld op NORMAL. Als de afstand tussen de F1 subwoofer en de F1 Model 812 loudspeaker redelijk groot is, kan het instellen van de POLARITY-schakelaar op REV het laag verbeteren.Als u twee F1 subwoofers gebruikt, controleer dan of de POLARITY-schakelaar op elke subwoofer in dezelfde stand staat.
Overmatige ruis of brommen van het systeem	Wanneer u een microfoon verbindt met de F1 Model 812 loudspeaker, zorg dan dat de INPUT 1, SIGNAL INPUT-schakelaar is ingesteld op MICástroeleer of alle systeemaansluitingen goed vastzitten. Een stekker die niet goed is aangesloten, kan ruis veroorzaken.Als u een mengpaneel of externe bron gebruikt of een ingangssignaal ontvangt van de F1 subwoofer, controleer dan of de INPUT 1 SIGNAL INPUT-schakelaar op de F1 Model 812 loudspeaker is ingesteld op LINE.Gebruik voor de beste resultaten uitgebalanceerde XLR-verbindingen op de systeemingangen.Houd alle kabels die signalen overdragen uit de buurt van netsnoeren.Lichtdimmers kunnen een bromtoon in luidsprekersystemen veroorzaken. Om dit te voorkomen, sluit u het systeem aan op een circuit waarop geen lampen of dimmers zijn aangesloten.Steek de componenten van het audiosysteem in stopcontacten die over gezamenlijke aarding beschikkenástroeleer de kabels van de ingangen van het mengpaneel door het geluid van kanalen te dempen. Als het brommen stopt, vervang dan de kabel van het betreffende kanaal van het mengpaneel.

Led-lampjes

In de volgende tabel wordt beschreven wat de led-lampjes op de F1 Model 812 loudspeaker en F1 subwoofer aangeven.

Type Locatie Kleur Gedrag Indicatie Vereiste actie
Led-lampje voorzijde (aan-uit)	Rooster voorzijde	Blauw Brandt Luidspreker staat aan Geen
		Blauw Knippert langzaam Begrenzer is actief, verster-kerbeveiliging ingeschakeld	Verlaag volume of broninvoerniveau
SIGNAL/CLIP	INPUT 1/2	Groen (nominaal)	Knippert snel/brandt	Ingangssignaal aanwezig Stel in op gewenst niveau
		Rood	Knippert snel/brandt	Ingangssignaal te hoog Verlaag volume of broninvoerniveau
POWER/FAULT	Achterkant	Blauw Brandt Luidspreker staat aan Geen
		Rood	Brandt Thermische beveiligingversterker actief	Zet luidspreker uit
LIMIT	Achterkant	Oranje	Knippert langzaam/brandt	Begrenzer is actief, verster-kerbeveiliging ingeschakeld Verlaag volume of broninvoerniveau

Beperkte garantie en registratie

Het product wordt gedekt door een beperkte garantie. Ga naar pro.Bose.com voor garantie-informatie.

Registreer uw producten online op www.Bose.com/register of bel 877 335 2673. Als u dit nalaat, is dit niet van invloed op uw garantierechten.

Accessoires

Voor deze producten zijn diverse wand-/plafondbeugels, draagtassen en hoezen verkrijgbaar. Neem contact op met Bose om een bestelling te plaatsen. Zie de contactgegevens achter in deze handleiding.

Technische informatie

Fysiek

	Afmetingen Gewicht
F1 Model 812 loudspeaker 665 x 334 x 373 mm (h x b x d) 20,18 kg
F1 subwoofer 688 x 410 x 449 mm (h x b x d) 24,95 kg
F1 system gestapeld 1868 x 410 x 449 mm (h x b x d) 45,13 kg

Elektrisch

	Netspanning, specificaties Piekspanning
F1 Model 812 loudspeaker	100-240 V ^2 ,3-1,2 A 50/60 Hz	120 V RMS: 6,3 A RMS230 V RMS: 4,6 A RMS
F1 subwoofer	100-240 V ^2 ,3-1,2 A 50/60 Hz	120 V RMS: 6,3 A RMS230 V RMS: 4,6 A RMS

Bedradingsreferentie ingangs-/uitgangsaansluiting

TRS gebalanceerd TS ongebalanceerd
XLR gebalanceerd	1 - Beveiliging (aarde)3 - Min (-)2 - Plus (+)	XLR ongebalanceerd	1 - Beveiliging (aarde)3 - Min (-)2 - Plus (+)

Nijverheidstraat 8 1135 GE

Edam, Nederländerna

0299-390139

Storbritannien

Bose Ltd
