GEBRUIKSAANWIJZING F1 Subwoofer BOSE

Riferimento dei cablagi dei connettori di ingresso/uscita TRS bilanciato TS non bilanciato XLR bilanciato 1 – Schermatura (massa) 3 – Meno (–) 2 – Più (+) XLR non bilanciato 1 – Schermatura (massa) 3 – Meno (–) 2 – Più (+)Italiano - 212 - Nederlands Belangrijke veiligheidsinstructies Lees deze gebruikershandleiding zorgvuldig door en bewaar hem voor toekomstig gebruik. WAARSCHUWINGEN:

• Stel het apparaat niet bloot aan regen of vocht, om het risico van brand of elektrische schokken te verlagen.

• Dit apparaat mag niet worden blootgesteld aan druipende of spattende vloeistoffen, en voorwerpen met vloeistoffen, zoals vazen, mogen niet op of in de nabijheid van het apparaat worden geplaatst. Pas net als bij andere elektronische producten op dat u geen vloeistoffen in het systeem morst. Vloeistoffen kunnen leiden tot defecten en/of brandgevaar.

• Plaats geen voorwerpen met open vuur, zoals brandende kaarsen, op of bij het apparaat. Het symbool met een bliksemschicht en pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van gevaarlijke niet-geïsoleerde spanning in het systeem die hoog genoeg kan zijn om een risico van elektrische schokken te vormen. Het uitroepteken in een gelijkzijdige driehoek dat is afgebeeld op het systeem is bedoeld om de gebruiker attent te maken op belangrijke bedienings- en onderhoudsaanwijzingen in deze gebruikershandleiding. Dit product bevat magnetisch materiaal. Neem contact op met uw arts als u vragen hebt over de invloed die dit kan hebben op de werking van uw geïmplanteerde medische hulpmiddel. Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar. WAARSCHUWINGEN:

• Dit product moet worden aangesloten op een geaard stopcontact.

• Er mogen geen wijzigingen aan het product worden aangebracht door onbevoegden. Dergelijke wijzigingen kunnen de veiligheid, de naleving van voorschriften en de werking van het systeem in gevaar brengen en kunnen ertoe leiden dat de garantie vervalt. Opmerkingen:

• Wanneer de stekker of aansluiting van een apparaat als stroomonderbreker wordt gebruikt, dient deze stroomonderbreker steeds goed bereikbaar te zijn.

• Het product mag alleen binnen worden gebruikt. Het is niet ontworpen of getest voor gebruik buiten, in recreatievoertuigen of op boten. Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op www.Bose.com/compliance. Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht. OPMERKING: Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van de klasse A, volgens deel 15 van de FCC-voorschriften. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een handelsomgeving. Dit apparaat genereert en gebruikt radiofrequente energie en kan deze uitstralen en het kan, als het niet wordt geïnstalleerd en gebruikt volgens de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Gebruik van dit apparaat in een woonwijk kan schadelijke storing veroorzaken. In dit geval moet de gebruiker de storing op eigen kosten verhelpen. Dit digitale apparaat van klasse A voldoet aan de Canadese ICES-003. Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Bose Corporation kunnen leiden tot het vervallen van de bevoegdheid van de gebruiker om dit apparaat te gebruiken.

1. Lees deze instructies door.

2. Bewaar deze instructies.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies.

5. Gebruik dit apparaat niet in de buurt van water.

6. Alleen met een droge doek reinigen.

7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het apparaat volgens de

instructies van de fabrikant.

8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren,

warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.

9. Schakel de functie van de gepolariseerde of geaarde stekker niet uit. Een

gepolariseerde stekker heeft twee poten, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee poten en een derde poot voor de aarding. De bredere poot of de derde poot is bedoeld voor uw veiligheid. Als de bijgeleverde stekker niet in het stopcontact past, neemt u contact op met een elektricien om het verouderde stopcontact te vervangen.

10. Zorg dat er niet op het netsnoer wordt gestaan of gelopen en dat het niet wordt

afgekneld, met name bij de stekkers en stopcontacten en het punt waar deze uit het apparaat komen.

11. Gebruik uitsluitend aansluitstukken/accessoires die door de

fabrikant worden gespeciceerd.

12. Gebruik het apparaat uitsluitend in combinatie met het verrijdbare plateau, het

statief, de beugel of de tafel die door de fabrikant worden vermeld of samen met het apparaat worden verkocht. Als u een verrijdbaar plateau gebruikt, moet u het apparaat en het plateau voorzichtig verplaatsen zodat deze niet omvallen en letsel veroorzaken.

13. Haal de stekker van dit apparaat uit het stopcontact bij onweer of als

het langere tijd niet wordt gebruikt.

14. Laat alle reparaties en onderhoud over aan bevoegde servicemedewerkers.

Reparatie is vereist als het apparaat is beschadigd, zoals wanneer het snoer of de stekker van de voeding is beschadigd, wanneer er vloeistof in het apparaat is terechtgekomen of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen. Alleen voor Japan: Zorg voor aarding voordat u de stekker in het stopcontact steekt. Voor Finland, Noorwegen en Zweden:

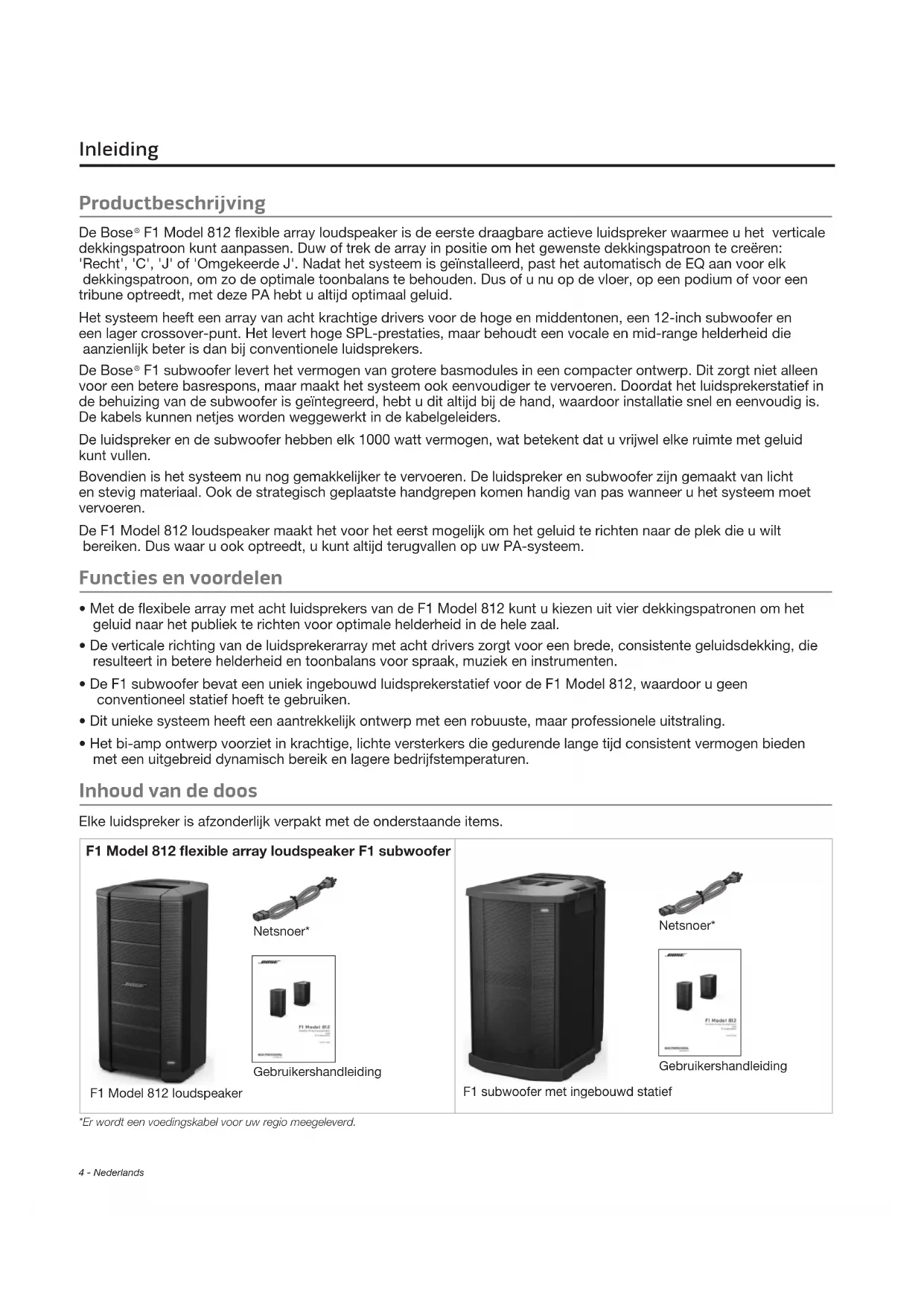

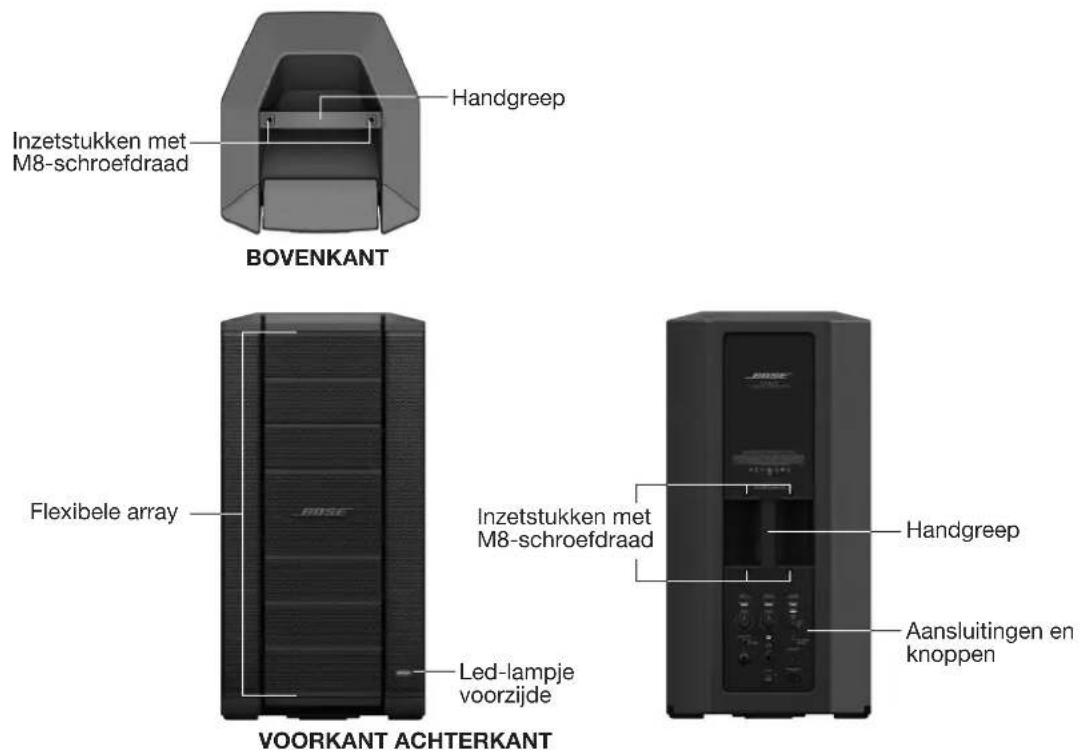

F1 Model 812 flexible array loudspeaker is de eerste draagbare actieve luidspreker waarmee u het verticale dekkingspatroon kunt aanpassen. Duw of trek de array in positie om het gewenste dekkingspatroon te creëren: 'Recht', 'C', 'J' of 'Omgekeerde J'. Nadat het systeem is geïnstalleerd, past het automatisch de EQ aan voor elk dekkingspatroon, om zo de optimale toonbalans te behouden. Dus of u nu op de vloer, op een podium of voor een tribune optreedt, met deze PA hebt u altijd optimaal geluid. Het systeem heeft een array van acht krachtige drivers voor de hoge en middentonen, een 12-inch subwoofer en een lager crossover-punt. Het levert hoge SPL-prestaties, maar behoudt een vocale en mid-range helderheid die aanzienlijk beter is dan bij conventionele luidsprekers. De Bose

F1 subwoofer levert het vermogen van grotere basmodules in een compacter ontwerp. Dit zorgt niet alleen voor een betere basrespons, maar maakt het systeem ook eenvoudiger te vervoeren. Doordat het luidsprekerstatief in de behuizing van de subwoofer is geïntegreerd, hebt u dit altijd bij de hand, waardoor installatie snel en eenvoudig is. De kabels kunnen netjes worden weggewerkt in de kabelgeleiders. De luidspreker en de subwoofer hebben elk 1000 watt vermogen, wat betekent dat u vrijwel elke ruimte met geluid kunt vullen. Bovendien is het systeem nu nog gemakkelijker te vervoeren. De luidspreker en subwoofer zijn gemaakt van licht en stevig materiaal. Ook de strategisch geplaatste handgrepen komen handig van pas wanneer u het systeem moet vervoeren. De F1 Model 812 loudspeaker maakt het voor het eerst mogelijk om het geluid te richten naar de plek die u wilt bereiken. Dus waar u ook optreedt, u kunt altijd terugvallen op uw PA-systeem. Functies en voordelen

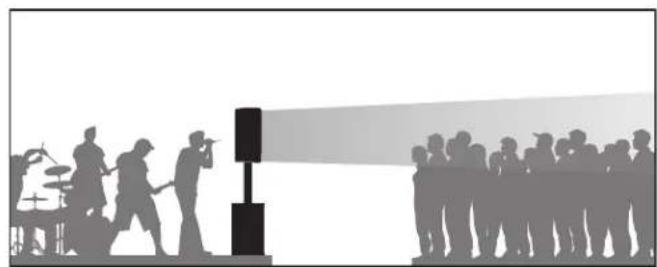

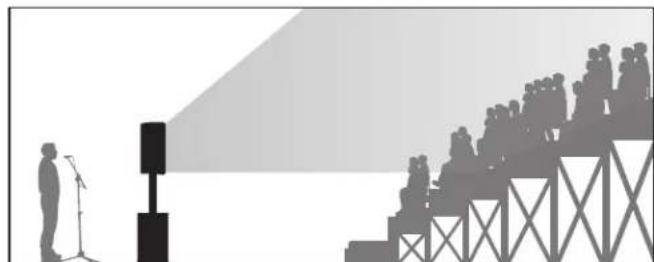

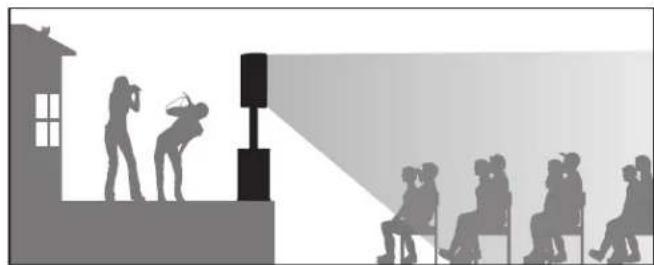

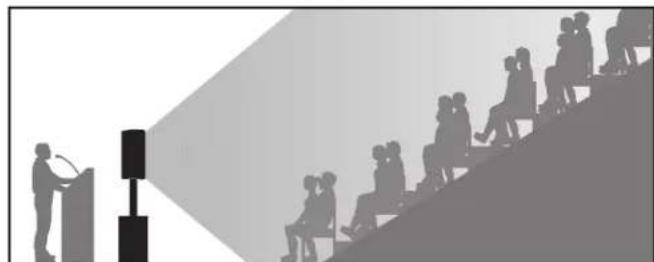

• Met de flexibele array met acht luidsprekers van de F1 Model 812 kunt u kiezen uit vier dekkingspatronen om het geluid naar het publiek te richten voor optimale helderheid in de hele zaal.

• De verticale richting van de luidsprekerarray met acht drivers zorgt voor een brede, consistente geluidsdekking, die resulteert in betere helderheid en toonbalans voor spraak, muziek en instrumenten.

• De F1 subwoofer bevat een uniek ingebouwd luidsprekerstatief voor de F1 Model 812, waardoor u geen conventioneel statief hoeft te gebruiken.

• Dit unieke systeem heeft een aantrekkelijk ontwerp met een robuuste, maar professionele uitstraling.

• Het bi-amp ontwerp voorziet in krachtige, lichte versterkers die gedurende lange tijd consistent vermogen bieden met een uitgebreid dynamisch bereik en lagere bedrijfstemperaturen. Inhoud van de doos Elke luidspreker is afzonderlijk verpakt met de onderstaande items. F1 Model 812 flexible array loudspeaker F1 subwoofer Netsnoer* Gebruikershandleiding F1 Model 812 loudspeaker Netsnoer* Gebruikershandleiding F1 subwoofer met ingebouwd statief *Er wordt een voedingskabel voor uw regio meegeleverd.Nederlands - 5 Inleiding F1 Model 812 flexible array loudspeaker Opmerking: De F1 Model 812 is voorzien van inzetstukken met M8-schroefdraad voor het bevestigen van accessoirebeugels. WAARSCHUWING: Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen. BOVENKANT VOORKANT ACHTERKANT Flexibele array Handgreep Handgreep Led-lampje voorzijde Aansluitingen en knoppen Inzetstukken met M8-schroefdraad Inzetstukken met M8-schroefdraad F1 subwoofer BOVENKANT VOORKANT ACHTERKANT Handgreep Handgreep Led-lampje voorzijde Aansluitingen en knoppen Ingebouwd

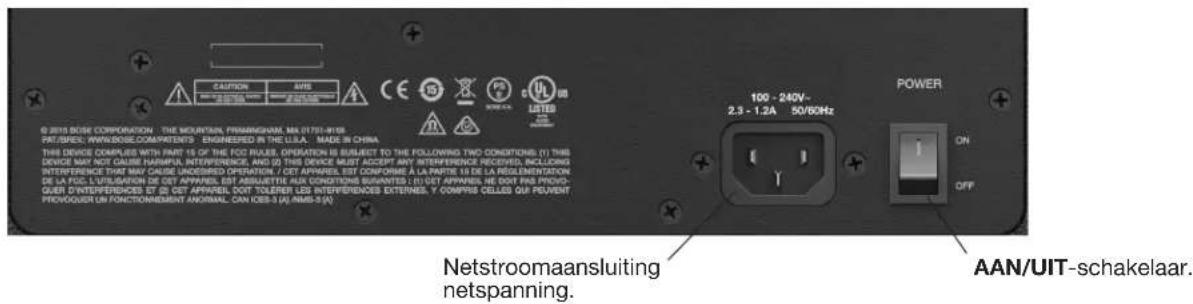

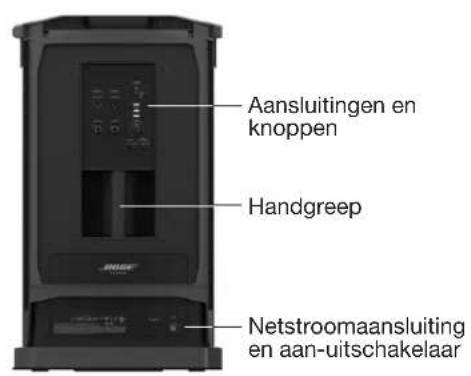

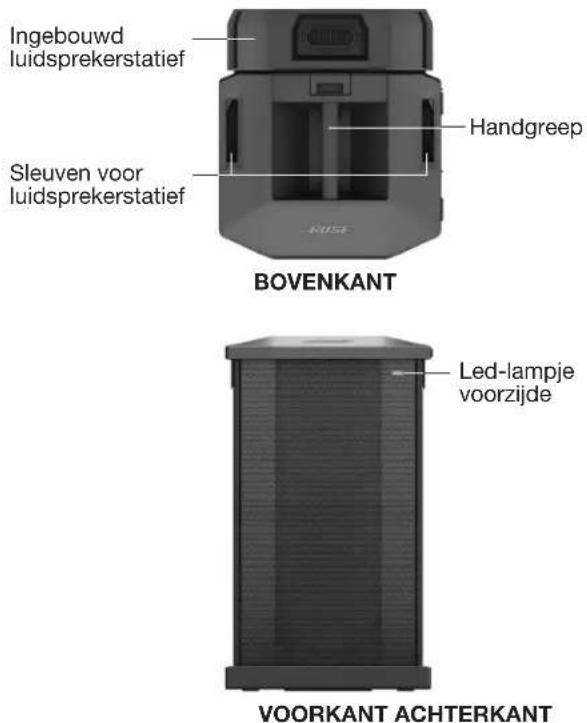

luidsprekerstatief Netstroomaansluiting en aan-uitschakelaar Sleuven voor luidsprekerstatief6 - Nederlands Inleiding De flexibele array gebruiken U kunt het dekkingspatroon aanpassen door de positie van de bovenste en onderste array te wijzigen. De arraypositie wordt op zijn plaats gehouden door magneten die interne sensors triggeren die op hun beurt de EQ aanpassen aan de vorm van de array. De array aanpassen De array naar binnen duwen De array naar buiten trekken Vier dekkingspatronen Recht patroon Trek de bovenste en onderste array naar buiten J-patroon Trek de bovenste array naar buiten en duw de onderste array naar binnen. Omgekeerde-J-patroon Duw de bovenste array naar binnen en trek de onderste array naar buiten. C-patroon Duw de bovenste en onderste array naar binnen.Nederlands - 7 Inleiding Toepassingen Recht patroon Gebruik het rechte patroon voor een staand publiek, waarbij de oren van de aanwezigen zich op ongeveer dezelfde hoogte als de luidspreker bevinden. Omgekeerde-J-patroon Het omgekeerde-J-patroon is geschikt voor een zittend publiek, waarbij de oren van de aanwe- zigen zich op ongeveer dezelfde hoogte als of hoger dan de boven- kant van de luidspreker bevinden. J-patroon Het J-patroon is geschikt voor opstellingen waarbij de luidspre- ker op een podium staat en het publiek lager staat of zit. C-patroon Gebruik het C-patroon voor tribunes in een zaal, waarbij de eerste rij stoelen op hetzelfde op- pervlak staat als de luidspreker.8 - Nederlands Het systeem installeren De F1 Model 812 met de F1 subwoofer gebruiken Het ingebouwde luidsprekerstatief bevindt zich in de achterkant van de subwoofer. Het installeren van de F1 Model 812 loudspeaker met de F1 subwoofer is eenvoudig:

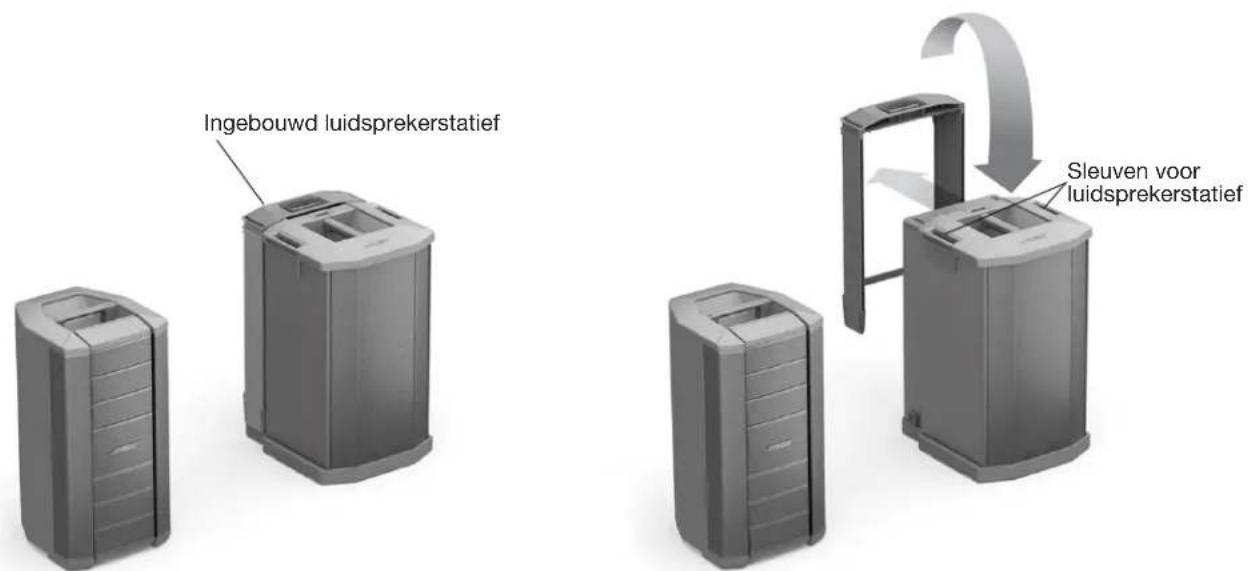

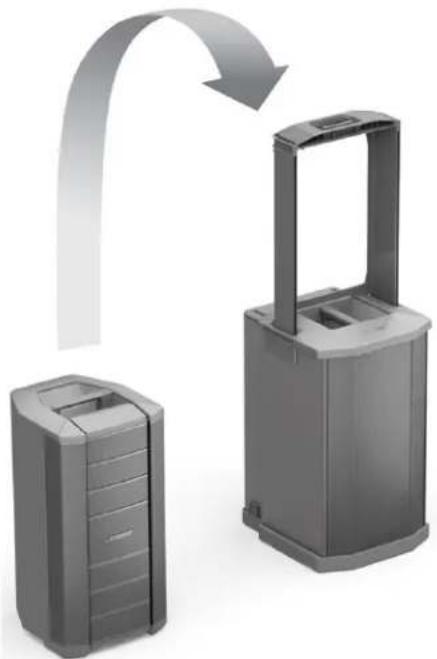

1. Haal het ingebouwde luidsprekerstatief van de achterkant van de F1 subwoofer en plaats het in de sleuven voor

het statief. Ingebouwd luidsprekerstatief Sleuven voor luidsprekerstatief

2. Plaats de F1 Model 812 loudspeaker op het statief.Nederlands - 9

Het systeem installeren

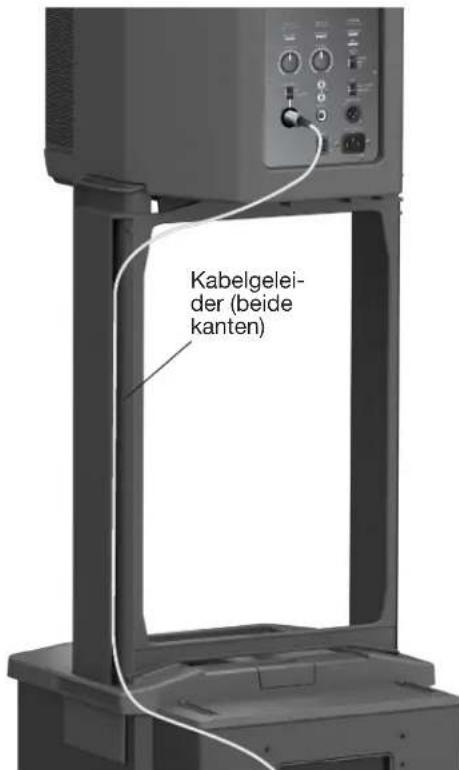

3. Sluit de audiokabels aan. Voer de kabels van de F1 Model 812 door de kabelgeleiders in het luidsprekerstatief om

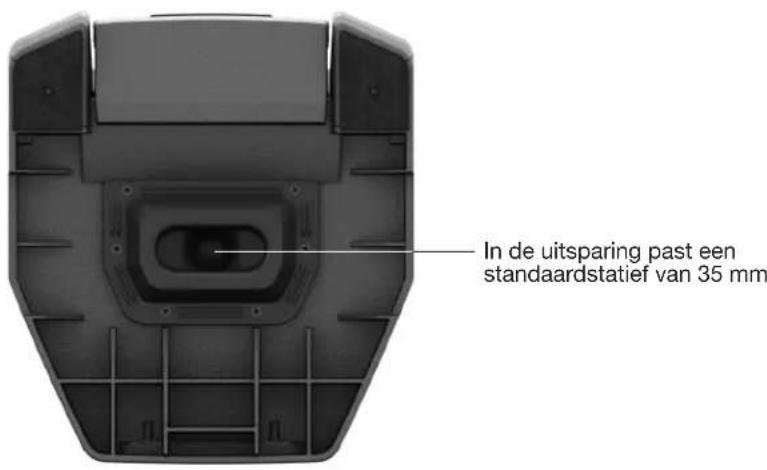

deze netjes weg te werken. Kabelgelei- der (beide kanten) De F1 Model 812 op een drievoet gebruiken De onderzijde van de F1 Model 812 loudspeaker is voorzien van een uitsparing om de luidspreker op een luidsprekerstatief te monteren. In de uitsparing past een standaardstatief van 35 mm. WAARSCHUWING: Gebruik de F1 Model 812 loudspeaker niet in combinatie met een instabiel statief. De luidspreker is uitsluitend ontworpen voor gebruik op een statief van 35 mm. De drievoet moet een luidspreker met een minimaal gewicht van 20,2 kg en een totale afmeting van 665 x 334 x 373 mm (h x b x d) kunnen dragen. Als u een drievoet gebruikt die niet is ontworpen voor een luidspreker met het gewicht en de afmetingen van de F1 Model 812 loudspeaker, kan dit leiden tot gevaarlijke situaties met mogelijk letsel tot gevolg. In de uitsparing past een standaardstatief van 35 mm10 - Nederlands Gebruik Bedieningspaneel van de F1 Model 812 Opmerking: Voor een compleet overzicht van de aanwezige led-lampjes en hun werking, zie “Led-lampjes” op pagina 19 . POWER/FAULT:

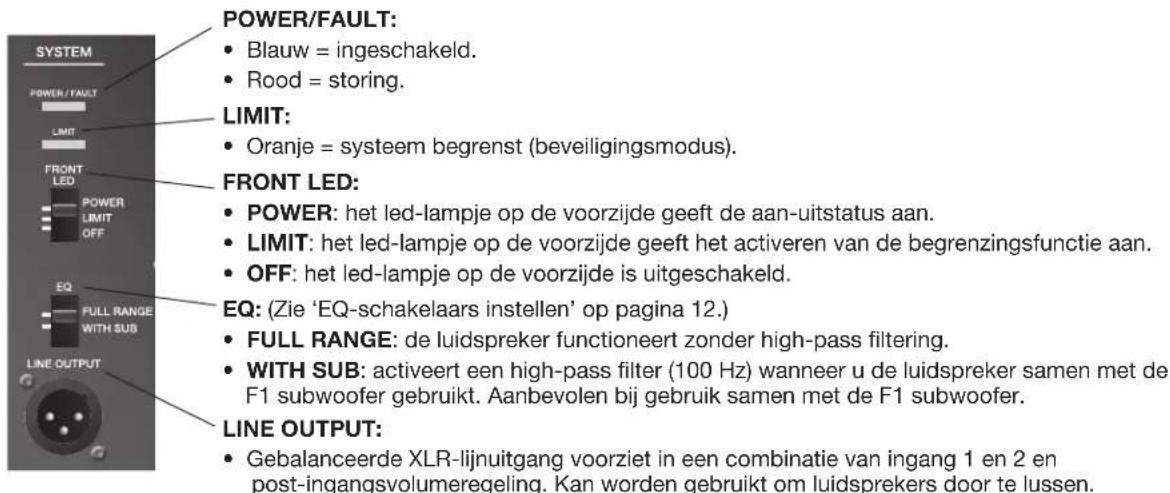

• Blauw = ingeschakeld.

• Rood = storing. LIMIT:

• Oranje = systeem begrenst (beveiligingsmodus). FRONT LED:

• POWER: het led-lampje op de voorzijde geeft de aan-uitstatus aan.

• LIMIT: het led-lampje op de voorzijde geeft het activeren van de begrenzingsfunctie aan.

• OFF: het led-lampje op de voorzijde is uitgeschakeld. EQ: (Zie ‘EQ-schakelaars instellen’ op pagina 12.)

• FULL RANGE: de luidspreker functioneert zonder high-pass filtering.

• WITH SUB: activeert een high-pass filter (100 Hz) wanneer u de luidspreker samen met de F1 subwoofer gebruikt. Aanbevolen bij gebruik samen met de F1 subwoofer. LINE OUTPUT:

• Gebalanceerde XLR-lijnuitgang voorziet in een combinatie van ingang 1 en 2 en post-ingangsvolumeregeling. Kan worden gebruikt om luidsprekers door te lussen. SIGNAL/CLIP: toont de status van het ingangssignaal in kleur.

• Groen = signaal aanwezig.

• Rood = signaalclipping, ingangssignaal te hoog VOLUME: Past het kanaalvolume aan. SIGNAL INPUT: keuzeschakelaar waarmee de invoergevoeligheid voor het invoertype kan worden ingesteld. De comboaansluiting is geschikt voor een XLR-microfoon of een ¼" telefoonaansluiting (TRS-gebalanceerde of TS-ongebalanceerde kabels).

• MIC selecteert de gevoeligheid voor de microfooningangen (alleen dynamische microfoons of microfoons met eigen stroomvoorziening). Gebruik dit alleen wanneer een microfoon rechtstreeks is aangesloten op de ingang.

• LINE selecteert gevoeligheid voor lijningangen, bijvoorbeeld van een mengpaneel of dj-controller. RCA-aansluitingen: Analoge stereo-ingangen voor audiobronnen zoals dj-controllers en andere lijningangsbronnen. Links en rechts worden sa- mengevoegd om een monoaudio-uitvoer en mono- signaal naar LINE OUTPUT (XLR) te produceren.

• Rechts (rood) ¼" telefoonaansluiting: Verschaft een analoge ingang voor gitaren en andere instrumenten. Geschikt voor gebalanceerde TRS-kabels of ongebalanceerde TS-kabels. SIGNAL/CLIP: toont de status van het ingangssignaal in kleur.

• Groen = signaal aanwezig.

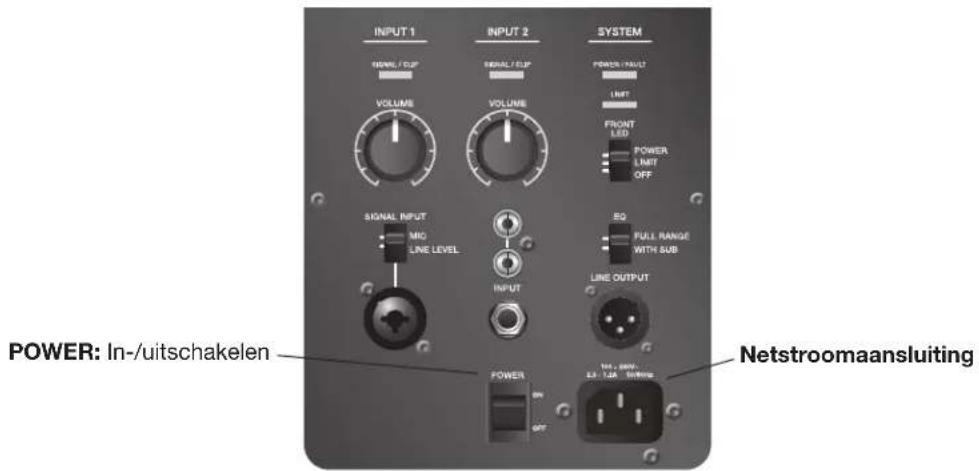

• Rood = signaalclipping, ingangssignaal te hoog. VOLUME: Past het kanaalvolume aan. POWER: In-/uitschakelen NetstroomaansluitingNederlands - 11 Gebruik Bedieningspaneel van de F1 subwoofer Opmerking: Voor een compleet overzicht van de aanwezige led-lampjes en hun werking, zie “Led-lampjes” op pagina 19 . FRONT LED-schakelaar:

• POWER: het led-lampje geeft de aan-uit- status aan.

• LIMIT: geeft het activeren van de begren- zingsfunctie aan.

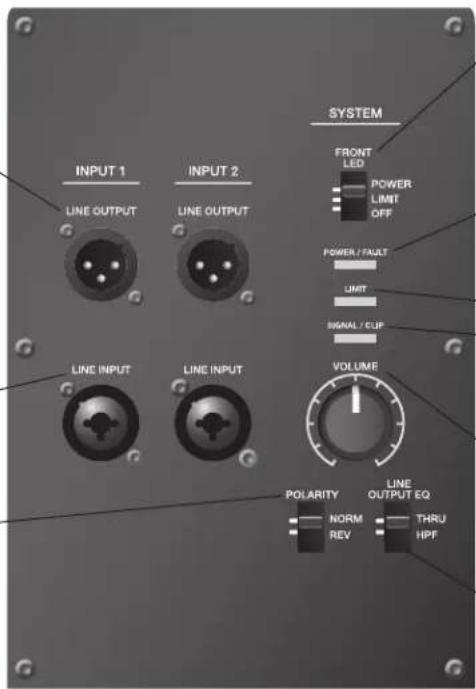

• OFF: schakelt het led-lampje uit. POWER/FAULT: geeft een indicatie van netspannings-/storingsstatus

• Blauw = ingeschakeld.

• Rood = storing. LIMIT: Oranje = systeem wordt begrenst. SIGNAL/CLIP: toont de status van het ingangssignaal in kleur.

• Groen = signaal aanwezig.

• Rood = signaalclipping - ingangssignaal te hoog. VOLUME: hiermee past u het subwoofer- volume aan. Middenpositie is 0 dB – no- minale positie wanneer de F1 Model 812 en F1 subwoofer zijn aangesloten op een mengpaneel. Gebruik de 0 dB-positie voor signaalinvoer via een lijningang. LINE OUTPUT EQ: (Zie ‘EQ-schakelaars instellen’ op pagina 12.)

• THRU geeft het invoersignaal zonder filtering door aan de uitgang. Aanbevolen bij gebruik samen met F1 Model 812.

• HPF voert de ingangssignalen door een high-pass filter (100 Hz). Is alleen van invloed op LINE OUTPUT-signalen. LINE OUTPUT 1 EN 2: Individuele uitgangen die gebalanceerde lijnuitgangssignalen (volumeregeling vooraf) produceren die kunnen worden verzonden naar luidsprekers met eigen stroomvoorziening of extra subwoofers. Opmerking: wanneer de LINE OUTPUT EQ-schakelaar wordt ingesteld op THRU, dekt het LINE OUTPUT-signaal het volledige bereik ('full range'). LINE INPUT 1 EN 2: Combinatie XLR – ¼" telefoon- aansluiting die geschikt is voor lijningangssignalen. Netstroomaansluiting netspanning. AAN/UIT-schakelaar. POLARITY:

• NORM wordt gebruikt wanneer de F1 Model 812 loudspeaker op het meegeleverde statief wordt gemonteerd.

• REV kan worden gebruikt om de bas beter af te stemmen wanneer de subwoofer zich op grotere afstand van de F1 Model 812 loudspeaker bevindt.12 - Nederlands Gebruik Aan/uit-volgorde Zet wanneer u het systeem inschakelt eerst de invoerbronnen en mengpanelen aan en daarna pas de F1 Model 812 loudspeaker en de F1 subwoofer. Zet wanneer u het systeem uitschakelt eerst de F1 Model 812 loudspeaker en de F1 subwoofer uit en daarna pas de invoerbronnen en mengpanelen. EQ-schakelaars instellen De aanbevolen instellingen voor de EQ-schakelaars van de F1 Model 812 loudspeaker en de F1 subwoofer worden in de volgende tabel beschreven.

Opstelling van het systeem F1 Model 812 EQ-schake- laar F1 subwoofer LINE OUTPUT EQ-schakelaar F1 Model 812 loudspeaker zonder F1 subwoofer FULL RANGE Niet van toepassing Signaalinvoer naar F1 subwoofer, F1 subwoofer-uitvoer naar F1 Model 812 loudspeaker WITH SUB THRU Signaalinvoer naar F1 Model 812 loudspeaker, F1 Model 812-uitvoer naar F1 subwoofer FULL RANGE of WITH SUB* Geen effect *Geeft meer laag. Bronnen aansluiten Draai de VOLUME-regelaar van het kanaal helemaal naar links voordat u een geluidsbron aansluit. De twee onafhankelijke ingangen bieden een combinatie van ingangsaansluitingen waarop zowel microfoon- als lijningangsbronnen kunnen worden aangesloten. Opmerking: Alleen dynamische microfoons of microfoons met eigen stroomvoorziening kunnen worden gebruikt voor INPUT 1. INPUT 1 instellen voor een microfoon

1. Draai de volumeknop voor INPUT 1 helemaal naar links.

2. Zet de SIGNAL INPUT-schakelaar op MIC.

3. Sluit de microfoonkabel aan op INPUT 1.

4. Stel het volume in op het gewenste niveau.

INPUT 1 instellen voor een bron

1. Draai de volumeknop voor INPUT 1 helemaal naar links.

2. Zet de SIGNAL INPUT-schakelaar op LINE LEVEL.

3. Sluit de bronkabel aan op INPUT 1.

4. Stel het volume in op het gewenste niveau.

INPUT 2 instellen voor een bron

1. Draai de volumeknop voor INPUT 2 helemaal naar links.

2. Sluit de bronkabel aan op een INPUT-aansluiting.

3. Stel het volume in op het gewenste niveau.

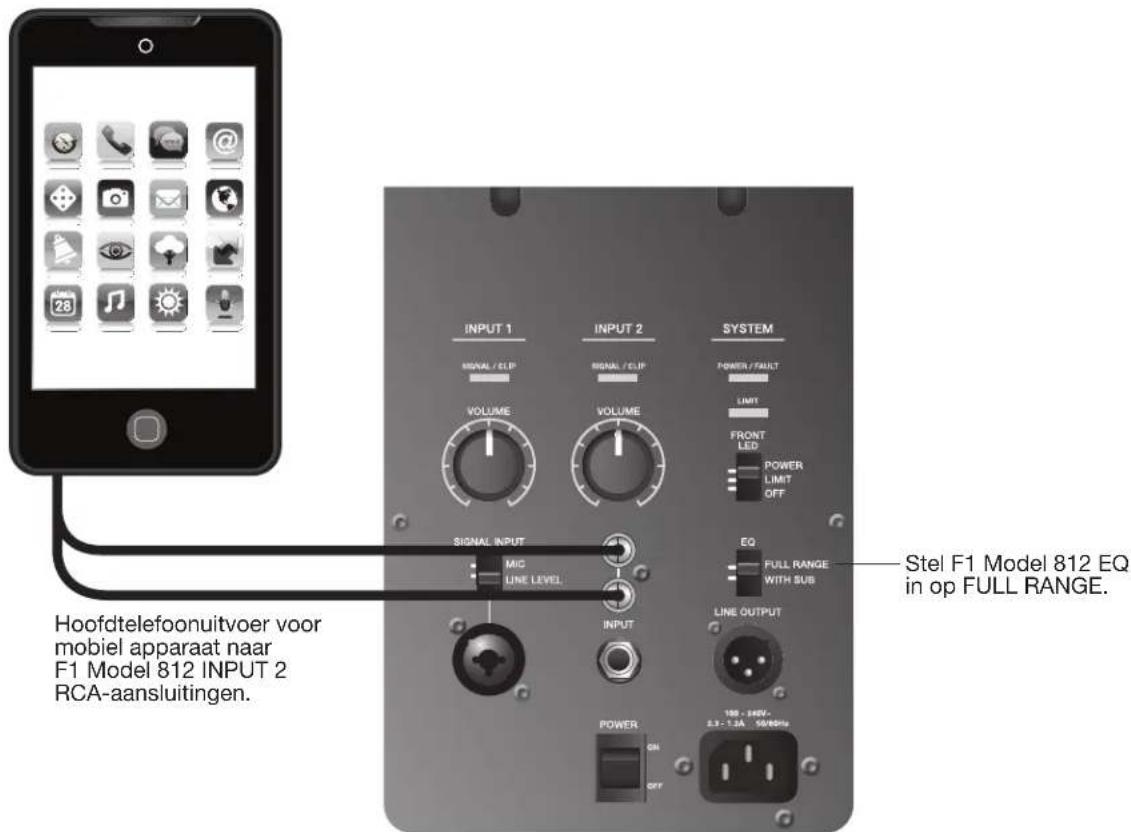

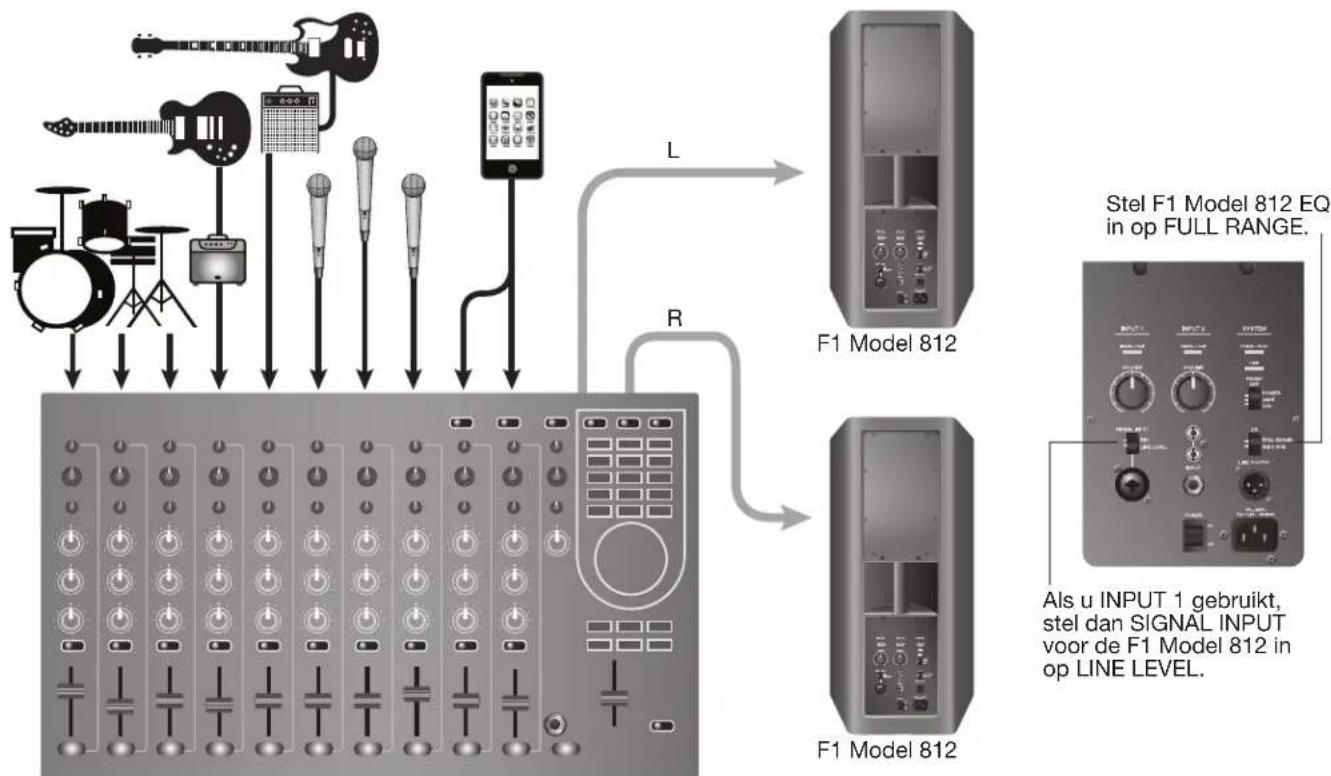

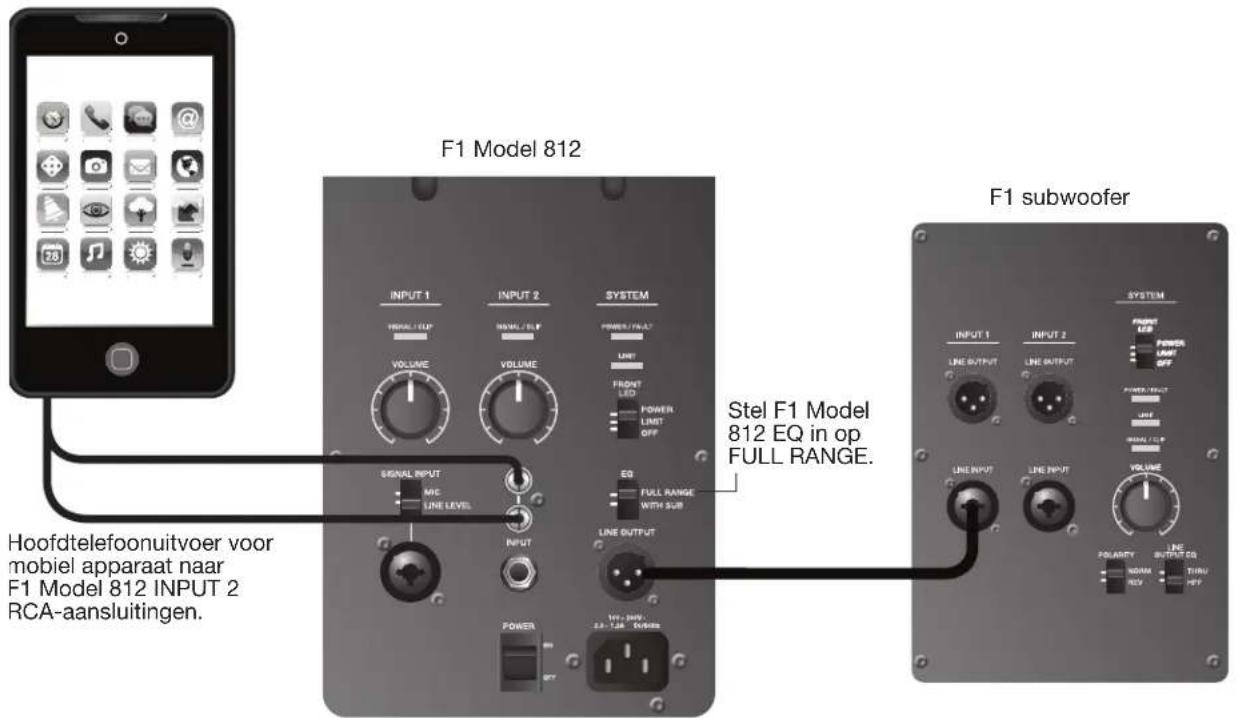

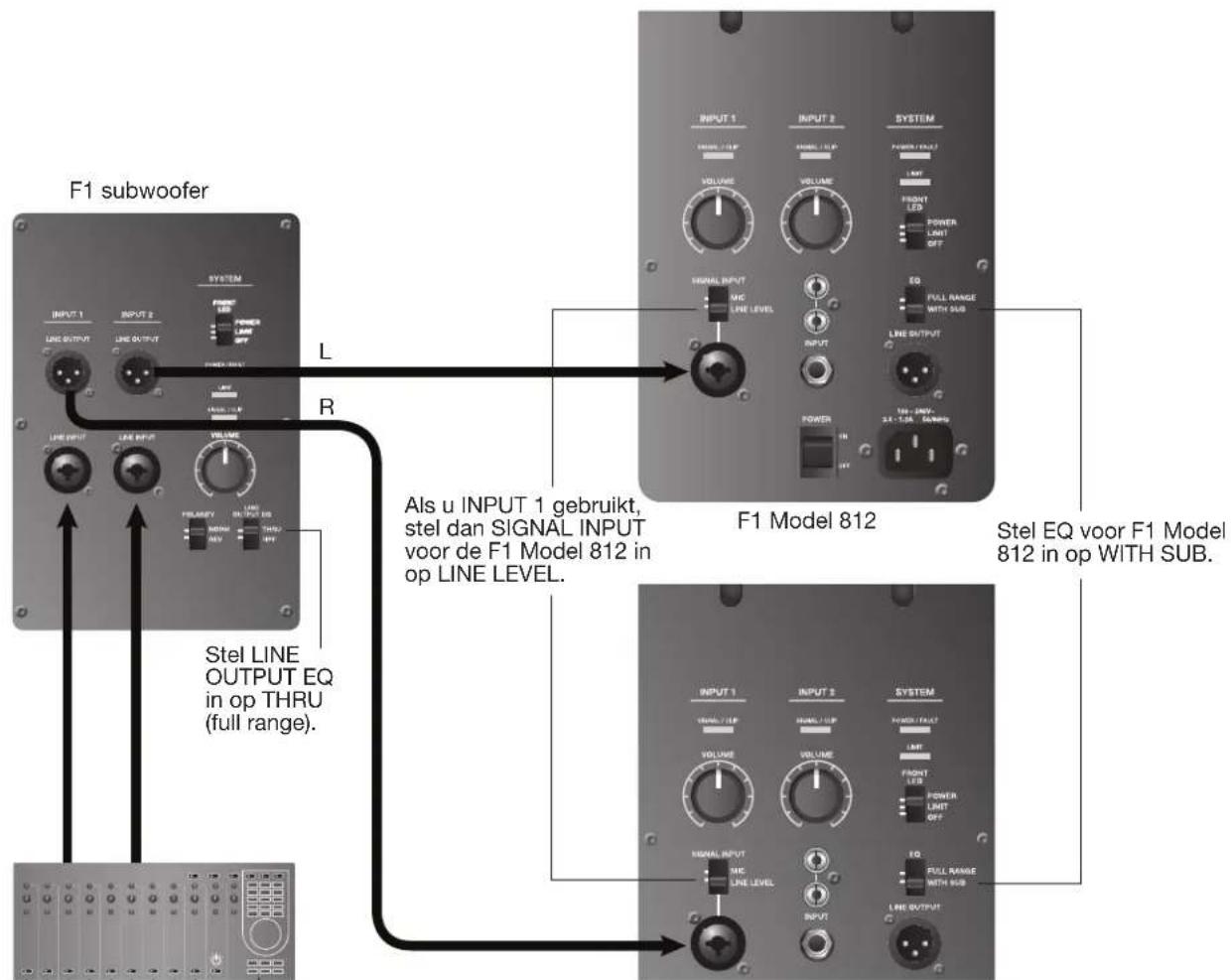

0 dB (midden) 0 dB (midden)Nederlands - 13 Gebruik Aansluitscenario's Volledige band met stereo-uitvoer voor mengpaneel naar linker/rechter F1 Model 812 loudspeakers

Stel F1 Model 812 EQ in op FULL RANGE. F1 Model 812 F1 Model 812 Als u INPUT 1 gebruikt, stel dan SIGNAL INPUT voor de F1 Model 812 in op LINE LEVEL. Volledige band met mengpaneel, één F1 subwoofer en twee F1 Model 812 loudspeakers F1 Model 812 F1 Model 812F1 subwoofer Stel LINE OUTPUT EQ in op THRU (full range). Stel EQ voor F1 Model 812 in op WITH SUB.

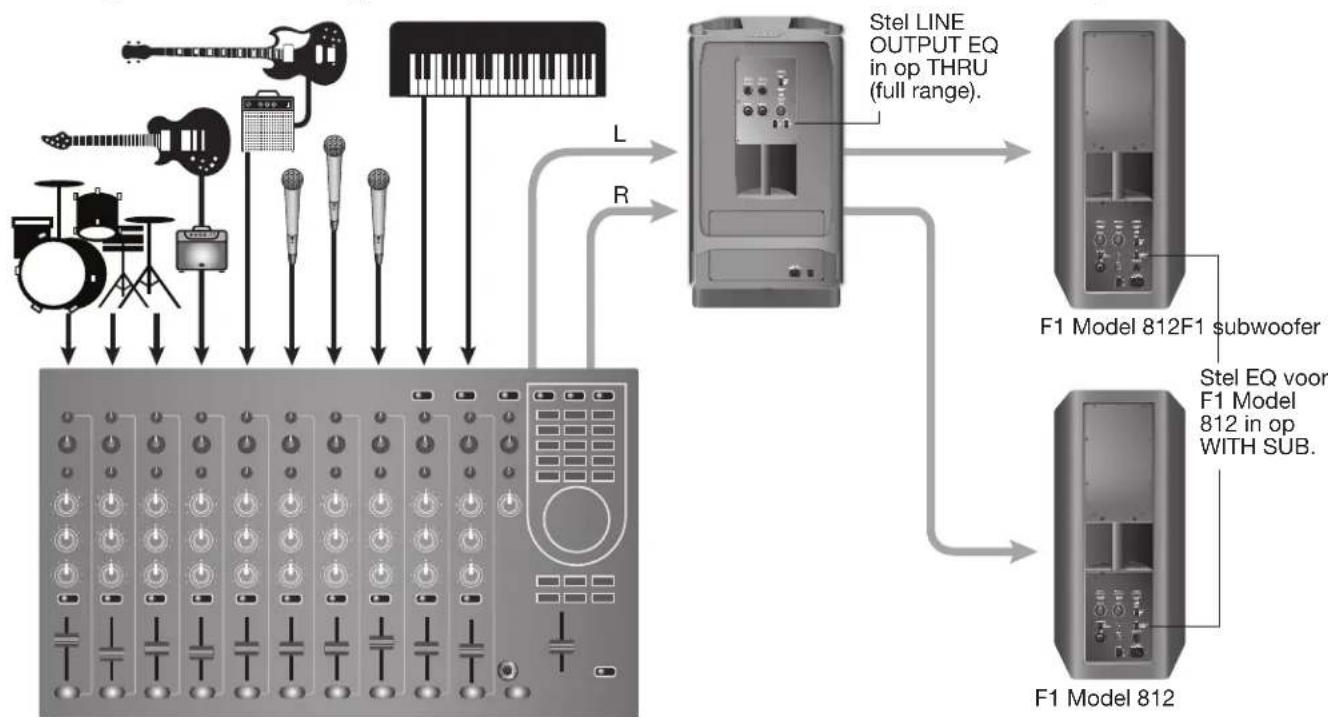

R14 - Nederlands Gebruik Stereo-uitvoer voor mengpaneel naar F1 subwoofer en linker/rechter F1 Model 812 loudspeakers Opmerking: De aanbevolen EQ-instellingen vindt u onder ‘EQ-schakelaars instellen’ op pagina 12. Voor een maximale basrespons moet u de EQ-schakelaar op beide F1 Model 812 loudspeakers instellen op FULL RANGE en de EQ-schakelaar op de F1 subwoofer instellen op THRU. Stel LINE OUTPUT EQ in op THRU (full range). Als u INPUT 1 gebruikt, stel dan SIGNAL INPUT voor de F1 Model 812 in op LINE LEVEL. F1 subwoofer F1 Model 812 F1 Model 812 Stel EQ voor F1 Model 812 in op WITH SUB.

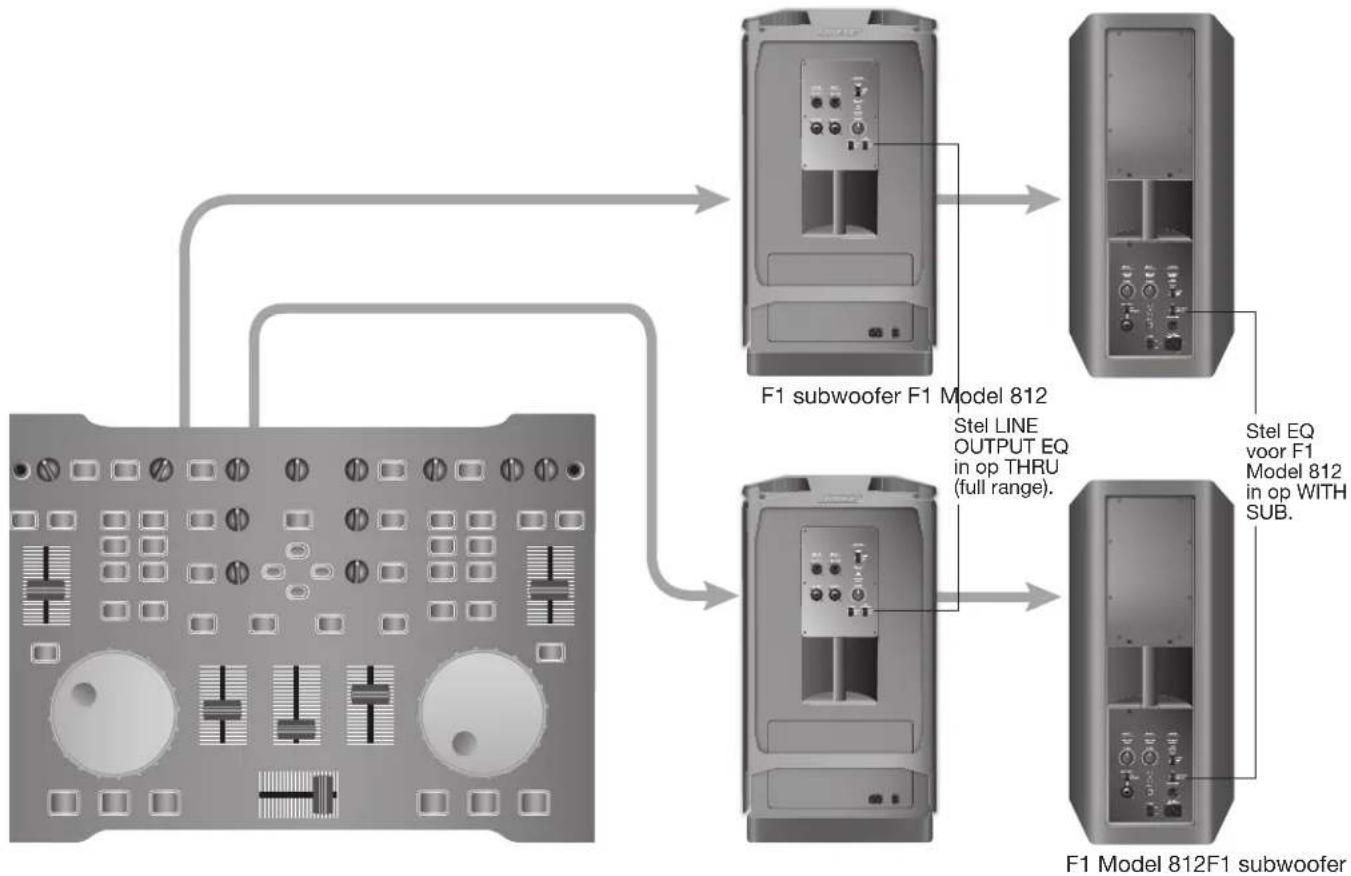

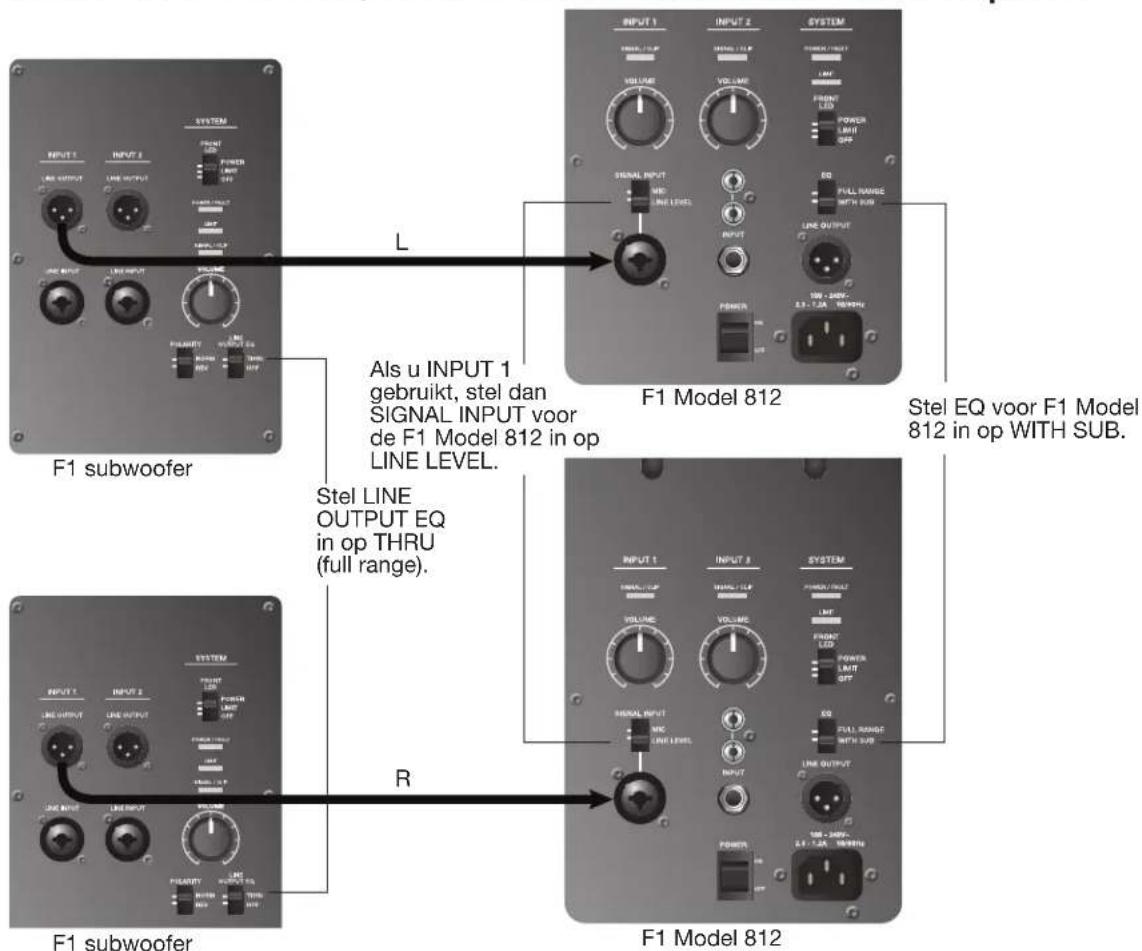

RNederlands - 15 Gebruik Volledige band met stereo-uitvoer voor mengpaneel naar twee F1 subwoofers en twee F1 Model 812 loudspeakers F1 Model 812 F1 Model 812 F1 subwoofer F1 subwoofer Stel LINE OUTPUT EQ in op THRU (full range). Stel EQ voor F1 Model 812 in op WITH SUB. Stel LINE OUTPUT EQ in op THRU (full range). Stel EQ voor F1 Model 812 in op WITH SUB.

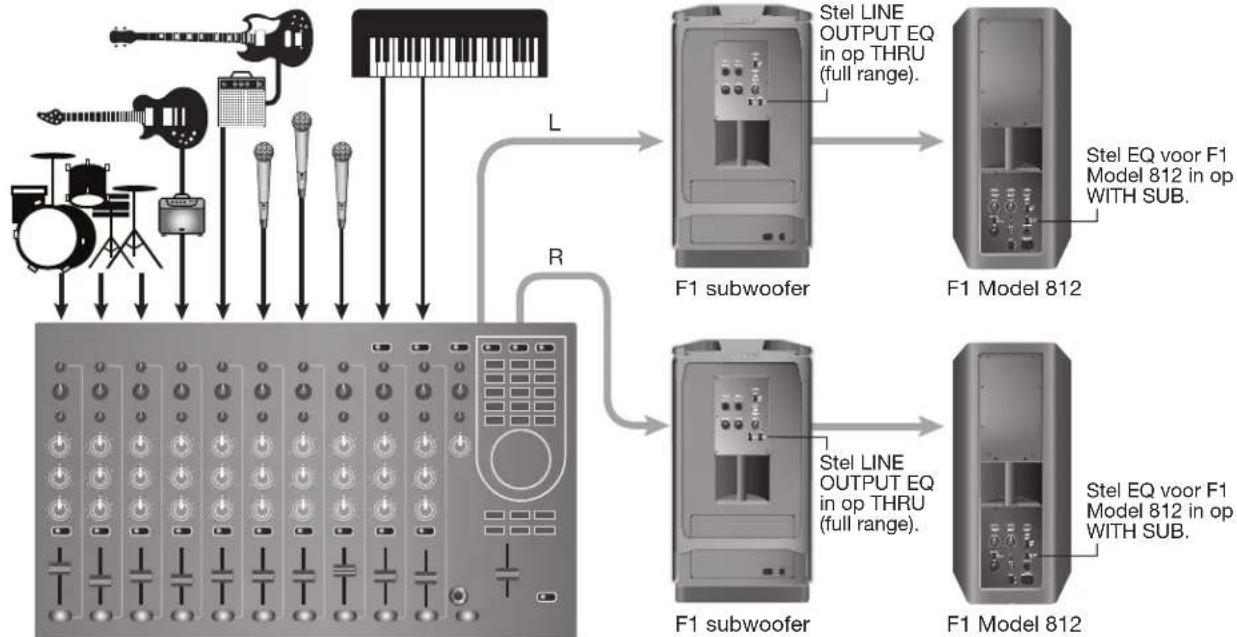

Stereo-invoer naar linker/rechter F1 subwoofers en F1 Model 812 loudspeakers F1 subwoofer F1 Model 812 F1 Model 812 F1 subwoofer Als u INPUT 1 gebruikt, stel dan SIGNAL INPUT voor de F1 Model 812 in op LINE LEVEL. Stel EQ voor F1 Model 812 in op WITH SUB. Stel LINE OUTPUT EQ in op THRU (full range).

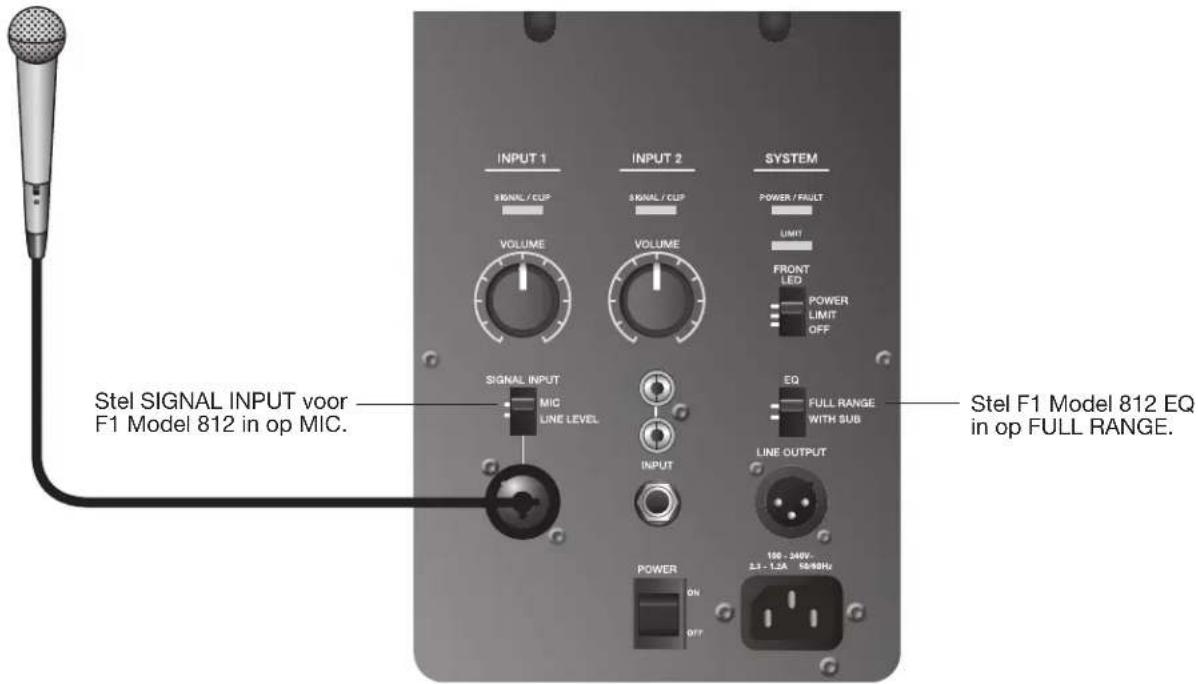

R16 - Nederlands Gebruik Microfoon naar F1 Model 812 loudspeaker INPUT 1 Stel SIGNAL INPUT voor F1 Model 812 in op MIC. Stel F1 Model 812 EQ in op FULL RANGE. Mobiel apparaat naar één F1 Model 812 loudspeaker Stel F1 Model 812 EQ in op FULL RANGE. Hoofdtelefoonuitvoer voor mobiel apparaat naar F1 Model 812 INPUT 2 RCA-aansluitingen.Nederlands - 17 Gebruik Mobiel apparaat naar F1 Model 812 loudspeaker en F1 subwoofer Stel F1 Model 812 EQ in op FULL RANGE. F1 Model 812 F1 subwoofer Hoofdtelefoonuitvoer voor mobiel apparaat naar F1 Model 812 INPUT 2 RCA-aansluitingen. Dj-console naar twee F1 subwoofers en twee F1 Model 812 loudspeakers Stel LINE OUTPUT EQ in op THRU (full range). F1 Model 812F1 subwoofer F1 subwoofer F1 Model 812 Stel EQ voor F1 Model 812 in op WITH SUB.18 - Nederlands Reiniging en onderhoud Uw product onderhouden Schoonmaken

• Maak de productbehuizingen uitsluitend schoon met een zachte, droge doek.

• Gebruik geen oplosmiddelen, chemicaliën of schoonmaakproducten die alcohol, ammoniak of schuurmiddelen bevatten.

• Gebruik geen sprays in de buurt van het product en mors geen vloeistoffen in de openingen.

• Zo nodig kunt u het rooster van de luidsprekerarray voorzichtig stofzuigen. Service Als u hulp nodig hebt bij het oplossen van problemen, kunt u contact opnemen met de Professional Sound Division van Bose op (877) 335 2673 of naar de ondersteuningspagina gaan op www.Bose.com/livesound. Problemen oplossen Als u problemen ondervindt bij het gebruik van dit product, dient u de volgende oplossingen te proberen. De aanbevolen hulpmiddelen bij het oplossen van problemen zijn een reservenetsnoer en extra XLR- en 1/4" telefoonkabels. Probleem Wat te doen De luidspreker is aangesloten, de aan-uitschakelaar staat aan, maar het aan-uitlampje brandt niet.

• Controleer of het netsnoer volledig in de F1 Model 812 loudspeaker en het stopcontact zit.

• Controleer of het stopcontact werkt. Kijk of een lamp of ander apparaat wel werkt via hetzelfde stopcontact.

• Probeer een ander netsnoer. Het aan-uitlampje brandt (groen), maar er is geen geluid.

• Zorg ervoor dat de VOLUME-regelaar ver genoeg open staat.

• Controleer of de volumeregelaar op het instrument niet op minimum staat.

• Controleer of uw instrument of audiobron is aangesloten op de juiste ingang.

• Als de F1 Model 812 loudspeaker een ingangssignaal ontvangt van de F1 subwoofer, controleer dan of de subwoofer is ingeschakeld. Geluid uit instrument of audiobron klinkt vervormd.

• Zet het volume van de aangesloten audiobron zachter.

• Als u een extern mengpaneel hebt aangesloten, controleer dan of de ingangsversterkingsregeling van het mengpaneel niet te hoog is ('clipping').

• Verlaag het uitgangsvermogen van het mengpaneel. Microfoon heeft last van feedback.

• Verlaag de ingangsversterkingsregeling op het mengpaneel.

• Probeer de microfoon zo te plaatsen dat deze bijna uw lippen raakt.

• Probeer een andere microfoon.

• Gebruik de toonregelaars op het mengpaneel om de betreffende frequenties te verlagen.

• Vergroot de afstand van de luidspreker tot de microfoon.

• Als u een vocal effects processor gebruikt, controleer dan of deze bijdraagt aan de feedback. Slechte basrespons • Als u de F1 Model 812 loudspeaker zonder de F1 subwoofer gebruikt, controleer dan of de EQ-schakelaar is ingesteld op FULL RANGE.

• Als u de F1 Model 812 loudspeaker met de F1 subwoofer gebruikt, controleer dan of de POLARITY-schakelaar is ingesteld op NORMAL. Als de afstand tussen de F1 subwoofer en de F1 Model 812 loudspeaker redelijk groot is, kan het instellen van de POLARITY-schakelaar op REV het laag verbeteren.

• Als u twee F1 subwoofers gebruikt, controleer dan of de POLARITY-schakelaar op elke sub- woofer in dezelfde stand staat.Nederlands - 19 Reiniging en onderhoud Probleem Wat te doen Overmatige ruis of brommen van het systeem

• Wanneer u een microfoon verbindt met de F1 Model 812 loudspeaker, zorg dan dat de INPUT 1, SIGNAL INPUT-schakelaar is ingesteld op MIC.

• Controleer of alle systeemaansluitingen goed vastzitten. Een stekker die niet goed is aangesloten, kan ruis veroorzaken.

• Als u een mengpaneel of externe bron gebruikt of een ingangssignaal ontvangt van de F1 subwoofer, controleer dan of de INPUT 1 SIGNAL INPUT-schakelaar op de F1 Model 812 loudspeaker is ingesteld op LINE.

• Gebruik voor de beste resultaten uitgebalanceerde XLR-verbindingen op de systeemingangen.

• Houd alle kabels die signalen overdragen uit de buurt van netsnoeren.

• Lichtdimmers kunnen een bromtoon in luidsprekersystemen veroorzaken. Om dit te voorkomen, sluit u het systeem aan op een circuit waarop geen lampen of dimmers zijn aangesloten.

• Steek de componenten van het audiosysteem in stopcontacten die over gezamenlijke aarding beschikken.

• Controleer de kabels van de ingangen van het mengpaneel door het geluid van kanalen te dempen. Als het brommen stopt, vervang dan de kabel van het betreffende kanaal van het mengpaneel. Led-lampjes In de volgende tabel wordt beschreven wat de led-lampjes op de F1 Model 812 loudspeaker en F1 subwoofer aangeven. Type Locatie Kleur Gedrag Indicatie Vereiste actie Led-lampje voorzijde (aan-uit) Rooster voorzijde Blauw Brandt Luidspreker staat aan Geen Blauw Knippert langzaam Begrenzer is actief, verster- kerbeveiliging ingeschakeld Verlaag volume of broninvoerniveau SIGNAL/CLIP INPUT 1/2 Groen (nominaal) Knippert snel/brandt Ingangssignaal aanwezig Stel in op gewenst niveau Rood Knippert snel/brandt Ingangssignaal te hoog Verlaag volume of broninvoerniveau POWER/FAULT Achterkant Blauw Brandt Luidspreker staat aan Geen Rood Brandt Thermische beveiliging versterker actief Zet luidspreker uit LIMIT Achterkant Oranje Knippert langzaam/ brandt Begrenzer is actief, verster- kerbeveiliging ingeschakeld Verlaag volume of broninvoerniveau Beperkte garantie en registratie Het product wordt gedekt door een beperkte garantie. Ga naar pro.Bose.com voor garantie-informatie. Registreer uw producten online op www.Bose.com/register of bel 877 335 2673. Als u dit nalaat, is dit niet van invloed op uw garantierechten. Accessoires Voor deze producten zijn diverse wand-/plafondbeugels, draagtassen en hoezen verkrijgbaar. Neem contact op met Bose om een bestelling te plaatsen. Zie de contactgegevens achter in deze handleiding.20 - Nederlands Reiniging en onderhoud Technische informatie Fysiek Afmetingen Gewicht F1 Model 812 loudspeaker 665 x 334 x 373 mm (h x b x d) 20,18 kg F1 subwoofer 688 x 410 x 449 mm (h x b x d) 24,95 kg F1 system gestapeld 1868 x 410 x 449 mm (h x b x d) 45,13 kg Elektrisch Netspanning, specificaties Piekspanning F1 Model 812 loudspeaker 100-240 V 2,3-1,2 A 50/60 Hz
