MANUALE UTENTE F1 Subwoofer BOSE

• Per ridurre il rischio di incendio o scosse elettriche, il prodotto non deve essere esposto a pioggia o umidità.

• Non esporre l'apparecchio a gocce o schizzi e non porre oggetti colmi di liquidi, quali vasi, sopra o accanto all'apparecchio. Come per qualsiasi prodotto elettronico, è importante che all’interno delle parti del sistema non penetrino liquidi in quanto potrebbero causare guasti e/o rischio di incendio.

• Non collocare sorgenti di amme libere (ad esempio candele accese) sull'apparecchio o nelle vicinanze dello stesso. Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero mette in guardia l'utente contro tensioni pericolose non isolate all'interno del telaio del sistema, di entità tale da presentare un potenziale pericolo di scarica elettrica. Il simbolo del punto esclamativo racchiuso all'interno di un triangolo equilatero che appare sul sistema rimanda l'utente alla lettura delle importanti istruzioni di uso e manutenzione contenute in questo manuale. Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano. Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di soffocamento. Non adatto per bambini di età inferiore ai 3 anni. ATTENZIONE:

• Questo prodotto deve essere collegato a una presa di corrente dotata di un impianto protettivo di messa a terra.

• Eventuali modiche non autorizzate possono compromettere la sicurezza, la conformità alle normative e le prestazioni del sistema e quindi invalidare la garanzia. Note:

• La spina dell'alimentazione o dell'accoppiatore deve essere raggiungibile facilmente e rapidamente se è utilizzata come dispositivo di spegnimento.

• Il prodotto è destinato all'uso in ambienti interni. Non è stato progettato né collaudato per l'uso in ambienti esterni, camper o imbarcazioni. Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo www.Bose.com/compliance. Questo simbolo indica che il prodotto non deve essere smaltito con i riuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei riuti o al negozio presso il quale è stato acquistato. NOTA: questa apparecchiatura è stata sottoposta a collaudo ed è risultata conforme ai limiti relativi ai dispositivi digitali di Classe A previsti dalla Parte 15 delle norme FCC. Tali limiti sono stati ssati allo scopo di assicurare un'adeguata protezione dalle interferenze dannose quando l'apparecchiatura è utilizzata in un'installazione commerciale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità con il manuale di istruzioni, può interferire negativamente con le comunicazioni radiofoniche. L'utilizzo di questa apparecchiatura in un'area residenziale può provocare interferenze dannose, nel qual caso l'utente dovrà adottare misure correttive a proprie spese. Il presente apparecchio digitale di Classe B è conforme alla normativa Canadian ICES-003. Eventuali modiche o alterazioni non espressamente approvate da Bose Corporation possono rendere nulla l'autorizzazione dell'utente all'utilizzo dell'apparecchiatura stessa.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare l'apparecchio in prossimità di acqua.

6. Utilizzare solo un panno asciutto per la pulizia.

7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le

istruzioni fornite dal produttore.

8. Non installare il prodotto in prossimità di fonti di calore, quali termosifoni, radiatori,

stufe o altri apparecchi (compresi gli amplicatori) che generano calore.

9. Non escludere l’obiettivo di sicurezza della spina polarizzata o con messa a terra.

Una spina polarizzata è dotata di due poli, uno più largo dell’altro. Una spina con messa a terra è dotata di due poli e di un terzo terminale di massa. Il polo più largo o il terzo terminale sono presenti per sicurezza. Se la spina in dotazione non è adatta alla presa, rivolgersi a un elettricista per la sostituzione della presa obsoleta.

10. Fare in modo che il cavo di alimentazione non venga calpestato o schiacciato,

soprattutto in corrispondenza di spine, prese e nel punto di uscita dall'apparecchio.

11. Utilizzare solo sistemi di aggancio/accessori specicati

12. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli specicati dal produttore o

venduti insieme all'apparecchio. Quando si utilizza un carrello, prestare attenzione durante lo spostamento dell'insieme carrello/ apparecchio per evitare di rovesciarlo causando danni.

13. Scollegare l'apparecchio durante i temporali o quando rimane

inutilizzato a lungo.

14. Afdarsi a personale qualicato per tutti gli interventi di assistenza. Gli interventi di

assistenza si rendono necessari quando l'apparecchio ha subito danni di qualsiasi tipo, ad esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido o sono caduti oggetti sull'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto. Solo per il Giappone: Prima di collegare la spina dell'alimentazione alla presa di corrente, dotare la presa di un collegamento di messa a terra. Per Finlandia, Norvegia e Svezia:

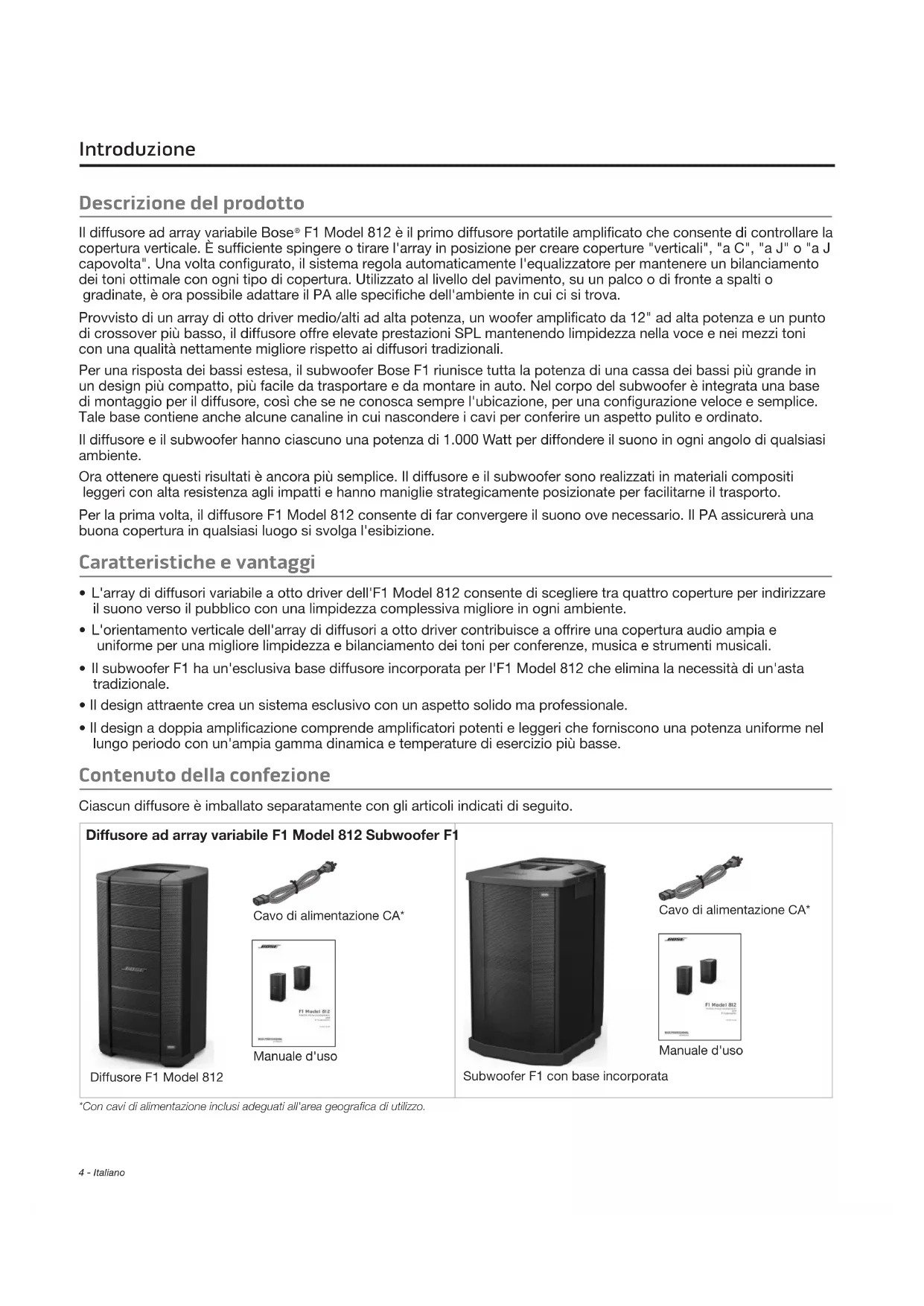

F1 Model 812 è il primo diffusore portatile amplificato che consente di controllare la copertura verticale. È sufficiente spingere o tirare l'array in posizione per creare coperture "verticali", "a C", "a J" o "a J capovolta". Una volta configurato, il sistema regola automaticamente l'equalizzatore per mantenere un bilanciamento dei toni ottimale con ogni tipo di copertura. Utilizzato al livello del pavimento, su un palco o di fronte a spalti o gradinate, è ora possibile adattare il PA alle specifiche dell'ambiente in cui ci si trova. Provvisto di un array di otto driver medio/alti ad alta potenza, un woofer amplificato da 12" ad alta potenza e un punto di crossover più basso, il diffusore offre elevate prestazioni SPL mantenendo limpidezza nella voce e nei mezzi toni con una qualità nettamente migliore rispetto ai diffusori tradizionali. Per una risposta dei bassi estesa, il subwoofer Bose F1 riunisce tutta la potenza di una cassa dei bassi più grande in un design più compatto, più facile da trasportare e da montare in auto. Nel corpo del subwoofer è integrata una base di montaggio per il diffusore, così che se ne conosca sempre l'ubicazione, per una configurazione veloce e semplice. Tale base contiene anche alcune canaline in cui nascondere i cavi per conferire un aspetto pulito e ordinato. Il diffusore e il subwoofer hanno ciascuno una potenza di 1.000 Watt per diffondere il suono in ogni angolo di qualsiasi ambiente. Ora ottenere questi risultati è ancora più semplice. Il diffusore e il subwoofer sono realizzati in materiali compositi leggeri con alta resistenza agli impatti e hanno maniglie strategicamente posizionate per facilitarne il trasporto. Per la prima volta, il diffusore F1 Model 812 consente di far convergere il suono ove necessario. Il PA assicurerà una buona copertura in qualsiasi luogo si svolga l'esibizione. Caratteristiche e vantagi

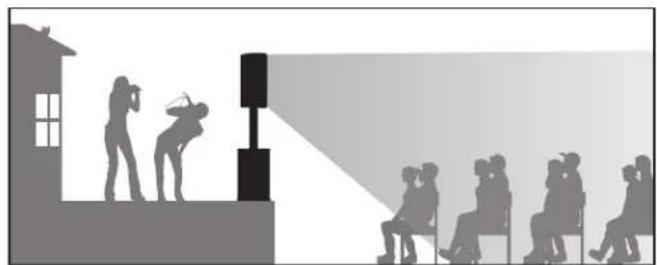

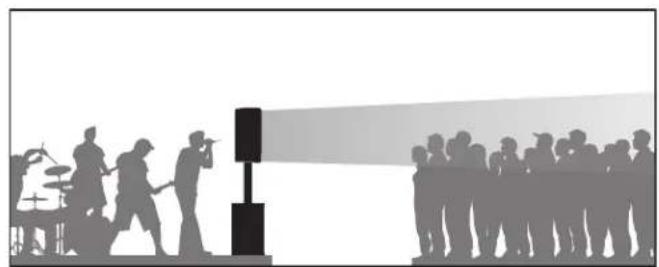

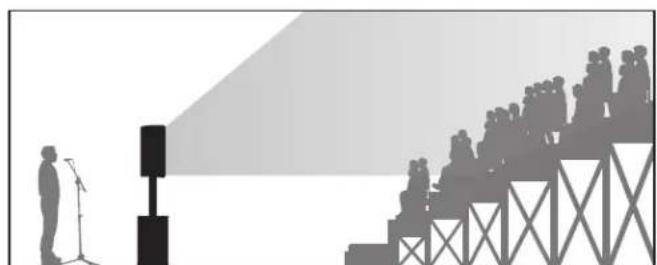

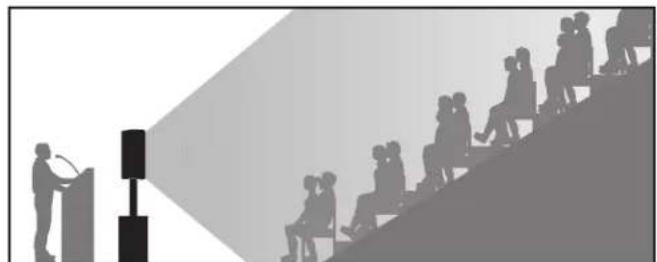

• L'array di diffusori variabile a otto driver dell'F1 Model 812 consente di scegliere tra quattro coperture per indirizzare il suono verso il pubblico con una limpidezza complessiva migliore in ogni ambiente.

• L'orientamento verticale dell'array di diffusori a otto driver contribuisce a offrire una copertura audio ampia e uniforme per una migliore limpidezza e bilanciamento dei toni per conferenze, musica e strumenti musicali.

• Il subwoofer F1 ha un'esclusiva base diffusore incorporata per l'F1 Model 812 che elimina la necessità di un'asta tradizionale.

• Il design attraente crea un sistema esclusivo con un aspetto solido ma professionale.

• Il design a doppia amplificazione comprende amplificatori potenti e leggeri che forniscono una potenza uniforme nel lungo periodo con un'ampia gamma dinamica e temperature di esercizio più basse. Contenuto della confezione Ciascun diffusore è imballato separatamente con gli articoli indicati di seguito. Diffusore ad array variabile F1 Model 812 Subwoofer F1 Cavo di alimentazione CA* Manuale d'uso Diffusore F1 Model 812 Cavo di alimentazione CA* Manuale d'uso Subwoofer F1 con base incorporata *Con cavi di alimentazione inclusi adeguati all'area geografica di utilizzo.Italiano - 5 Introduzione Diffusore ad array variabile F1 Model 812 Nota: il diffusore F1 Model 812 viene fornito con inserti filettati M8 per l'ancoraggio o il fissaggio delle staffe per accessori. ATTENZIONE: solo installatori professionisti esperti di tecniche di montaggio sicuro dell'hardware possono tentare di installare un diffusore in posizione elevata. PARTE SUPERIORE

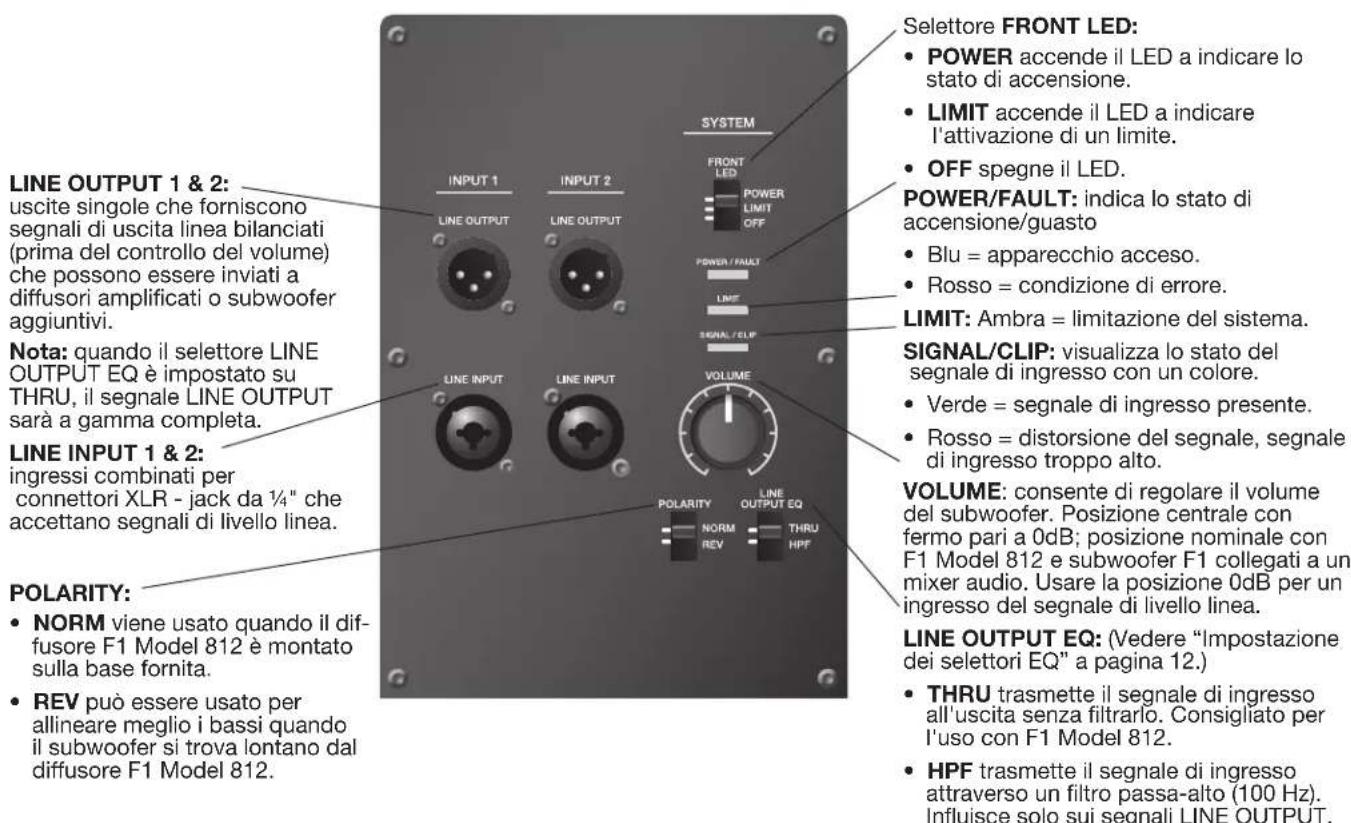

PARTE ANTERIORE PARTE POSTERIORE

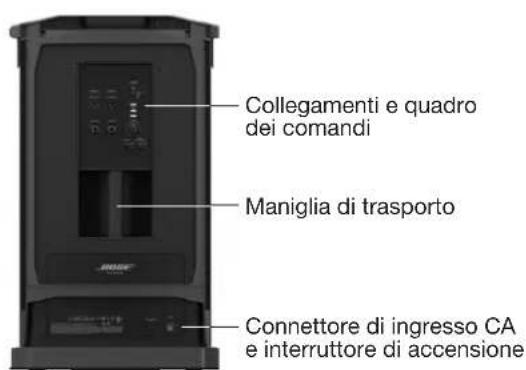

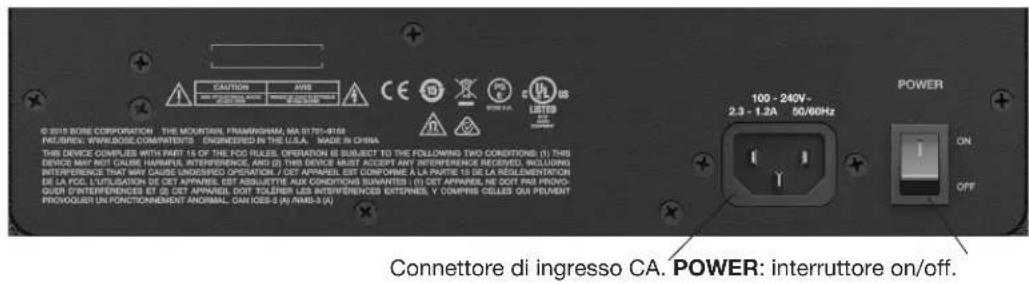

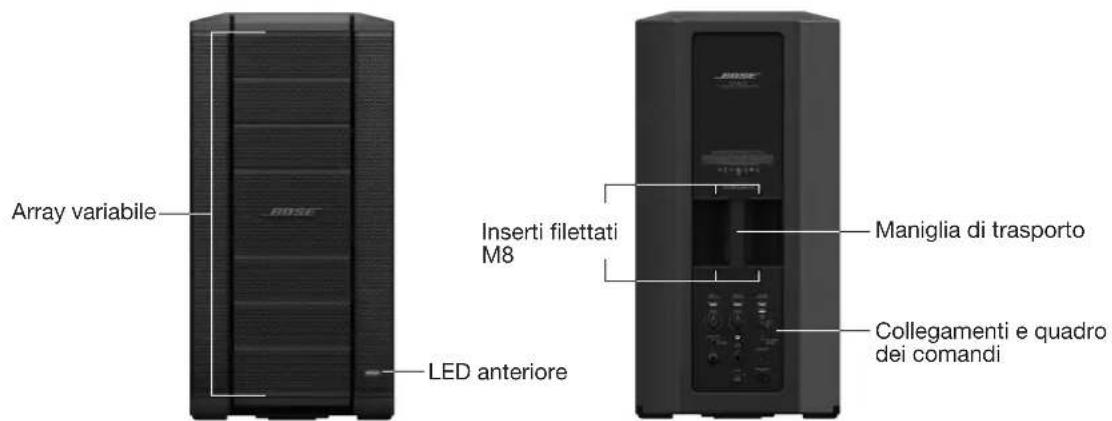

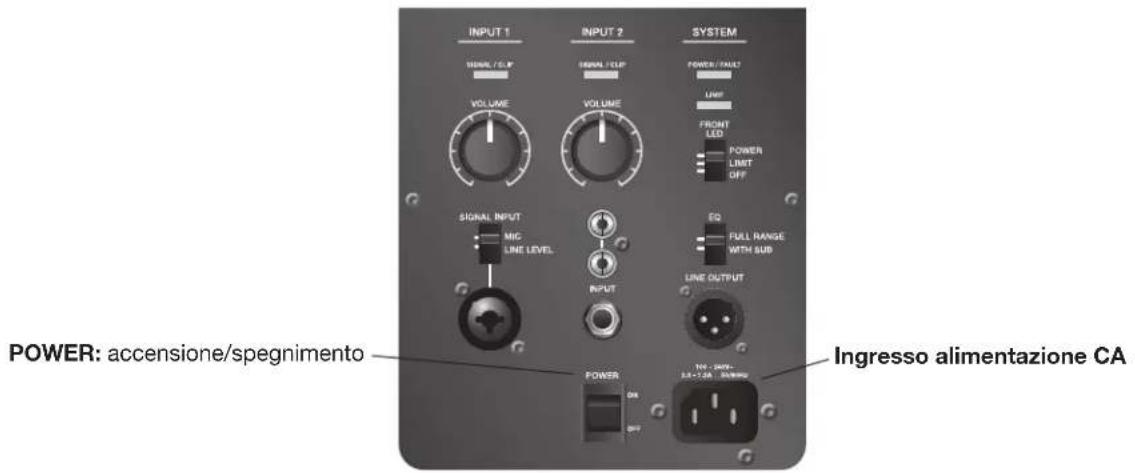

Array variabile Maniglia di trasporto Maniglia di trasporto LED anteriore Collegamenti e quadro dei comandi Inserti filettati

Maniglia di trasporto Maniglia di trasporto LED anteriore Collegamenti e quadro dei comandi Base diffusore incorporata Connettore di ingresso CA e interruttore di accensione Fessure asolate della base diffusore6 - Italiano Introduzione Uso dell'array variabile È possibile orientare la copertura spostando la posizione degli array superiore e inferiore. L'array è tenuto in posizione da magneti che attivano sensori interni in grado di regolare l'equalizzatore a seconda della configurazione adottata. Regolazione dell'array Array spinto verso l'interno Array tirato verso l'esterno Quattro coperture Copertura verticale Tirare gli array superiore e inferiore verso l'esterno. Copertura a J Tirare l'array superiore verso l'esterno, spingere l'array inferiore verso l'interno. Copertura a J capovolta Spingere l'array superiore verso l'interno, tirare l'array inferiore verso l'esterno. Copertura a C Spingere gli array superiore e inferiore verso l'interno.Italiano - 7 Introduzione Applicazioni Copertura verticale Usare la copertura verticale quando il pubblico è in piedi e le teste si trovano all'incirca alla stessa altezza del diffusore. Copertura a J capovolta La copertura a J capovolta è ideale per un pubblico seduto su spalti, le cui prime file sono alla stessa altezza del diffusore per poi estendersi al di sopra di esso. Copertura a J La copertura a J funziona bene quando il diffusore si trova su un palco rialzato e il pubblico è seduto sul pavimento a un livello inferiore. Copertura a C Usare la copertura a C per gli spalti di un auditorium la cui prima fila si trovi al livello del pavimento come il diffusore.8 - Italiano Configurazione del sistema Uso del diffusore F1 Model 812 con il subwoofer F1 La base diffusore incorporata si trova nella parte posteriore del subwoofer. È facile configurare il diffusore F1 Model 812 con il subwoofer F1:

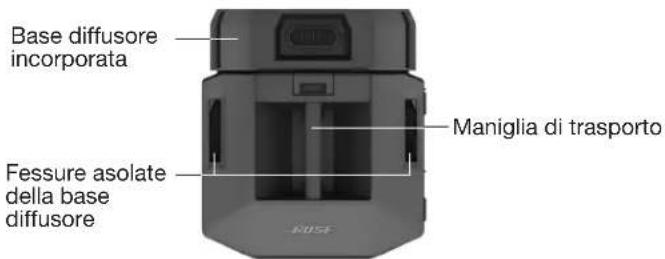

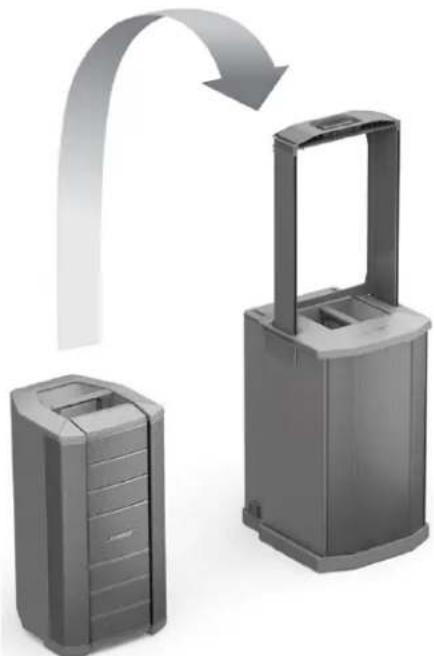

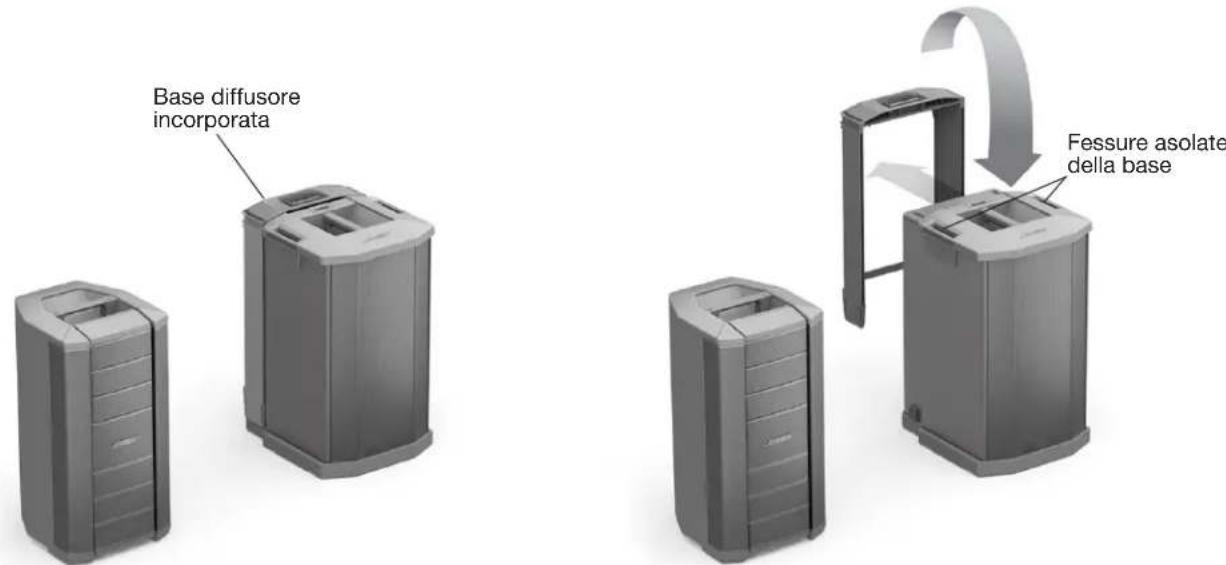

1. Rimuovere la base diffusore incorporata dal retro del subwoofer F1 e inserirla nelle fessure asolate della base.

Base diffusore incorporata Fessure asolate della base

2. Sollevare il diffusore F1 Model 812 e collocarlo sulla base.Italiano - 9

Configurazione del sistema

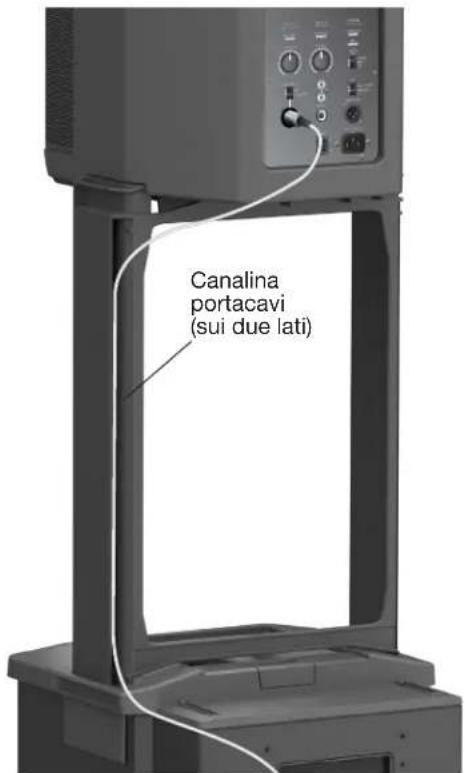

3. Collegare i cavi audio. Disporre i cavi del diffusore F1 Model 812 nelle canaline fino alla base del diffusore per

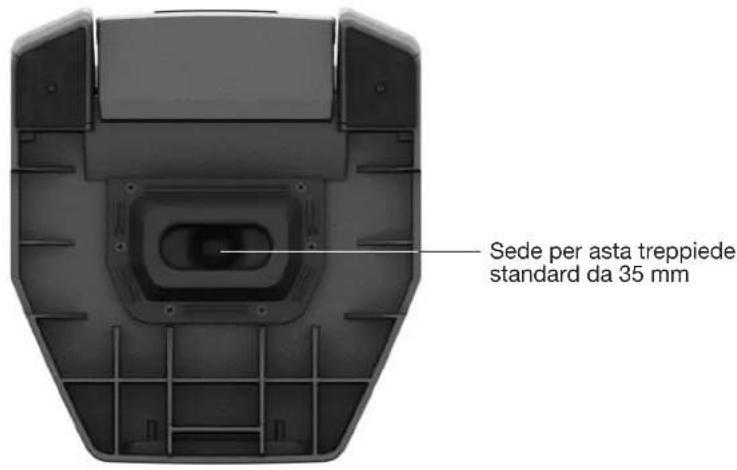

mantenerli ordinati. Canalina portacavi (sui due lati) Uso del diffusore F1 Model 812 su un treppiede La parte inferiore del diffusore F1 Model 812 include una sede per asta per il montaggio del diffusore su un treppiede. È possibile usare un'asta standard da 35 mm. AVVERTENZA: non usare il diffusore F1 Model 812 su un treppiede instabile. Il diffusore è stato progettato esclusivamente per l'uso su un'asta da 35 mm; il treppiede deve essere in grado di sostenere un diffusore di peso minimo pari a 20,2 kg (44,5 lb) con dimensioni complessive pari a 665 mm A x 334 mm L x 373 mm P (26,1" A x 13,1" L x 14,6" P). L'uso di un treppiede non progettato per supportare le dimensioni e la massa del diffusore F1 Model 812 può portare a condizioni di instabilità e di pericolo e al rischio di lesioni personali. Sede per asta treppiede standard da 35 mm10 - Italiano Funzionamento Quadro dei comandi dell'F1 Model 812 Nota: per un elenco completo degli indicatori LED e dei relativi schemi di illuminazione, vedere “Indicatori LED” a pagina 19. POWER/FAULT:

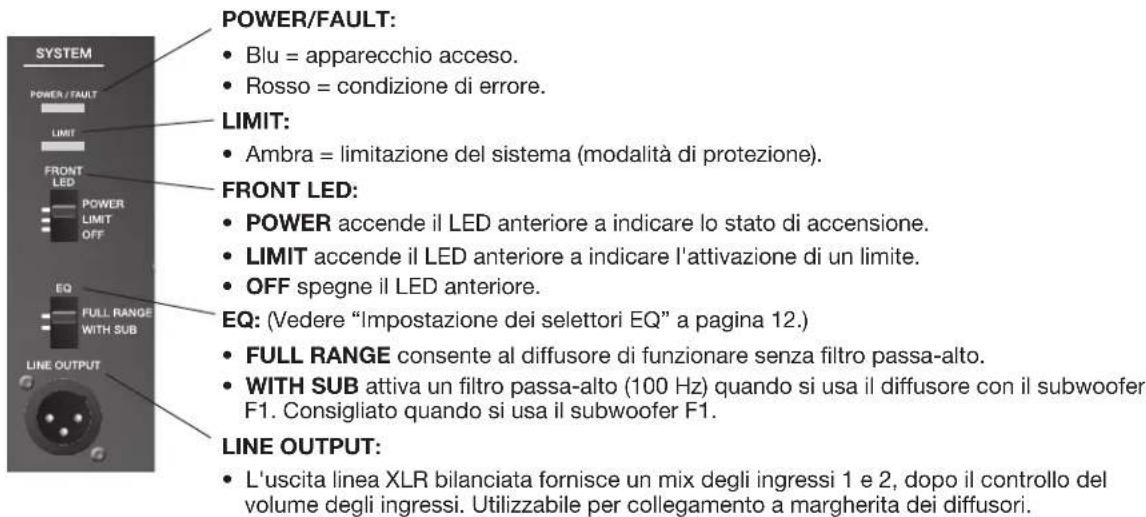

• Blu = apparecchio acceso.

• Rosso = condizione di errore. LIMIT:

• Ambra = limitazione del sistema (modalità di protezione). FRONT LED:

• POWER accende il LED anteriore a indicare lo stato di accensione.

• LIMIT accende il LED anteriore a indicare l'attivazione di un limite.

• OFF spegne il LED anteriore. EQ: (Vedere “Impostazione dei selettori EQ” a pagina 12.)

• FULL RANGE consente al diffusore di funzionare senza filtro passa-alto.

• WITH SUB attiva un filtro passa-alto (100 Hz) quando si usa il diffusore con il subwoofer F1. Consigliato quando si usa il subwoofer F1. LINE OUTPUT:

• L'uscita linea XLR bilanciata fornisce un mix degli ingressi 1 e 2, dopo il controllo del volume degli ingressi. Utilizzabile per collegamento a margherita dei diffusori. SIGNAL/CLIP: visualizza lo stato del segnale di ingresso con un colore.

• Verde = segnale di ingresso presente.

• Rosso = distorsione del segnale, segnale di ingresso troppo alto. VOLUME: regola il volume del canale. SIGNAL INPUT: il selettore consente di impostare la sensibilità dell'ingresso a seconda del tipo di ingresso. Il connettore combinato accetta connettori XLR per microfoni o jack da ¼" (cavi bilanciati TRS o non bilanciati TS).

• MIC seleziona la sensibilità degli ingressi del microfono (solo microfoni dinamici o autoamplificati); usare solo con microfono collegato direttamente all'ingresso.

• LINE seleziona la sensibilità per gli ingressi di livello linea, ad esempio, provenienti da un mixer audio o un controller per DJ. Connettori RCA: ingresso stereo analogico per sorgenti audio quali controller per DJ e altre sorgenti di livello linea. Il lato sinistro e il lato destro sono sommati e producono un'uscita audio mono e un segnale mono diretto a LINE OUTPUT (XLR).

• Destro (rosso) Jack DA ¼": fornisce un ingresso analogico per chitarre e altri strumenti musicali. Compatibile con cavi bilanciati TRS o cavi non bilanciati TS. SIGNAL/CLIP: visualizza lo stato del segnale di ingresso con un colore.

• Verde = segnale di ingresso presente.

Rosso = distorsione del segnale, segnale di ingresso troppo alto. VOLUME: regola il volume del canale. POWER: accensione/spegnimento Ingresso alimentazione CAItaliano - 11 Funzionamento Quadro dei comandi del subwoofer F1 Nota: per un elenco completo degli indicatori LED e dei relativi schemi di illuminazione, vedere “Indicatori LED” a pagina 19. Selettore FRONT LED:

• POWER accende il LED a indicare lo stato di accensione.

• LIMIT accende il LED a indicare l'attivazione di un limite.

• OFF spegne il LED. POWER/FAULT: indica lo stato di accensione/guasto

• Blu = apparecchio acceso.

• Rosso = condizione di errore. LIMIT: Ambra = limitazione del sistema. SIGNAL/CLIP: visualizza lo stato del segnale di ingresso con un colore.

• Verde = segnale di ingresso presente.

• Rosso = distorsione del segnale, segnale di ingresso troppo alto. VOLUME: consente di regolare il volume del subwoofer. Posizione centrale con fermo pari a 0dB; posizione nominale con F1 Model 812 e subwoofer F1 collegati a un mixer audio. Usare la posizione 0dB per un ingresso del segnale di livello linea. LINE OUTPUT EQ: (Vedere “Impostazione dei selettori EQ” a pagina 12.)

• THRU trasmette il segnale di ingresso all'uscita senza filtrarlo. Consigliato per l'uso con F1 Model 812.

• HPF trasmette il segnale di ingresso attraverso un filtro passa-alto (100 Hz). Influisce solo sui segnali LINE OUTPUT. LINE OUTPUT 1 & 2: uscite singole che forniscono segnali di uscita linea bilanciati (prima del controllo del volume) che possono essere inviati a diffusori amplificati o subwoofer aggiuntivi. Nota: quando il selettore LINE OUTPUT EQ è impostato su THRU, il segnale LINE OUTPUT sarà a gamma completa. LINE INPUT 1 & 2: ingressi combinati per connettori XLR - jack da ¼" che accettano segnali di livello linea. Connettore di ingresso CA. POWER: interruttore on/off. POLARITY:

• NORM viene usato quando il dif- fusore F1 Model 812 è montato sulla base fornita.

• REV può essere usato per allineare meglio i bassi quando il subwoofer si trova lontano dal diffusore F1 Model 812.12 - Italiano Funzionamento Sequenza di accensione/spegnimento Per accendere il sistema, iniziare dalle sorgenti di ingresso e dai mixer audio, quindi accendere il diffusore F1 Model 812 e il subwoofer F1. Per spegnere il sistema, iniziare dal diffusore F1 Model 812 e dal subwoofer F1, quindi spegnere le sorgenti di ingresso e i mixer audio. Impostazione dei selettori EQ Le impostazioni raccomandate per i selettori EQ sul diffusore F1 Model 812 e sul subwoofer F1 sono descritte nella tabella seguente. Configurazione del sistema Selettore EQ F1 Model 812 Selettore

subwoofer F1 Diffusore F1 Model 812 senza subwoofer F1 FULL RANGE Non applicabile Segnale in ingresso al subwoofer F1, uscita subwoofer F1 al diffusore F1 Model 812 WITH SUB THRU Segnale in ingresso al diffusore F1 Model 812, uscita del diffusore F1 Model 812 al subwoofer F1 FULL RANGE o WITH SUB* Nessun effetto *Fornisce una maggiore estensione dei bassi. Collegamento delle sorgenti Prima di collegare una sorgente audio, ruotare il controllo del VOLUME del canale completamente in senso antiorario. I due ingressi indipendenti consentono di usare una combinazione di connettori per microfoni e sorgenti di livello linea. Nota: è possibile usare solo microfoni dinamici o autoamplificati per INPUT 1. Configurazione di INPUT 1 con un microfono

1. Ruotare la manopola VOLUME di INPUT 1 completamente

in senso antiorario.

2. Impostare SIGNAL INPUT su MIC.

3. Collegare il cavo del microfono al connettore INPUT 1.

4. Regolare il VOLUME sul livello desiderato.

Configurazione di INPUT 1 con una sorgente

1. Ruotare la manopola VOLUME di INPUT 1 completamente

in senso antiorario.

2. Impostare il selettore SIGNAL INPUT su LINE LEVEL.

3. Collegare il cavo della sorgente al connettore INPUT 1.

4. Regolare il VOLUME sul livello desiderato.

Configurazione di INPUT 2 con una sorgente

1. Ruotare la manopola VOLUME di INPUT 2 completamente

in senso antiorario.

2. Collegare il cavo della sorgente a un connettore INPUT 2.

3. Regolare il VOLUME sul livello desiderato.

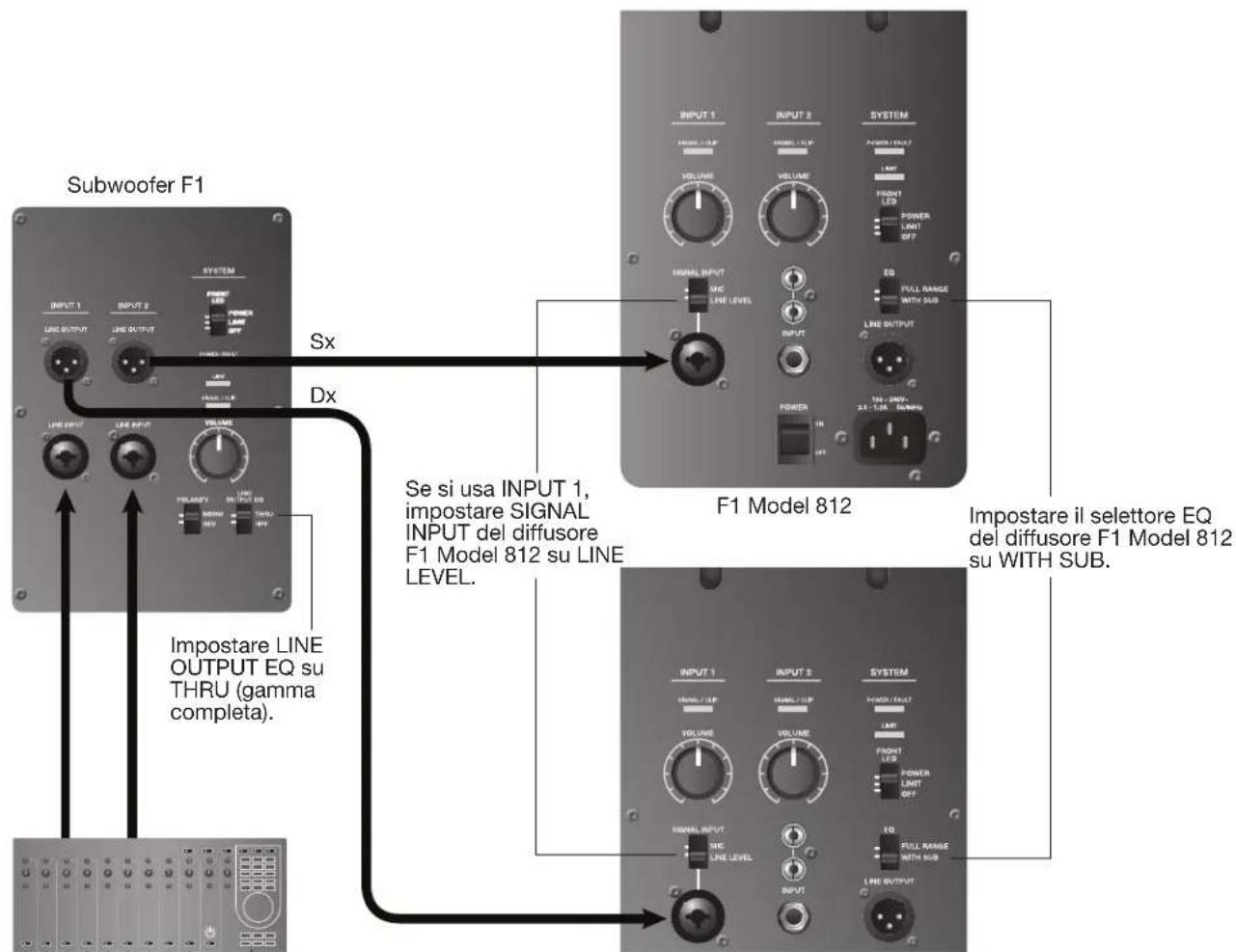

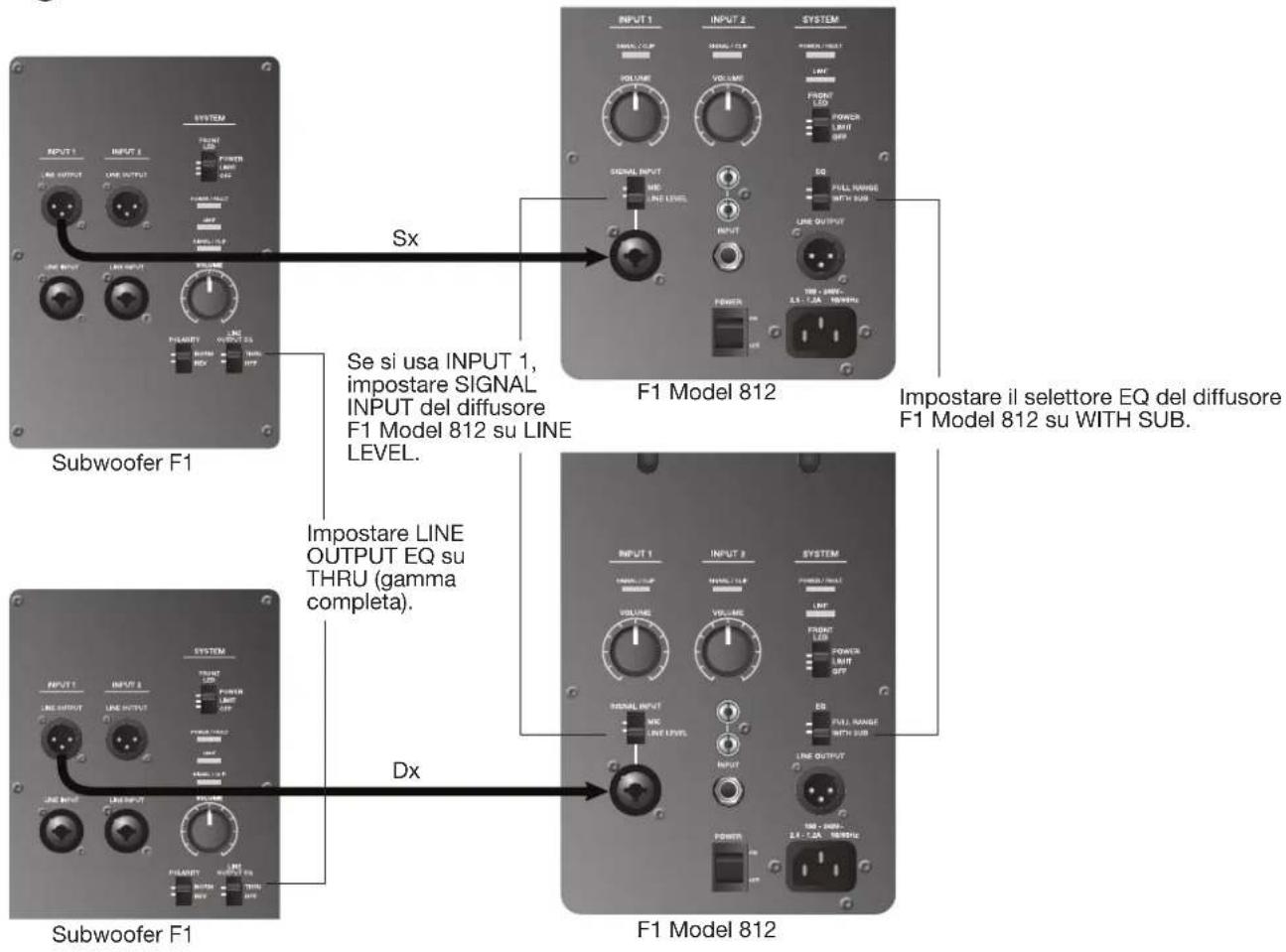

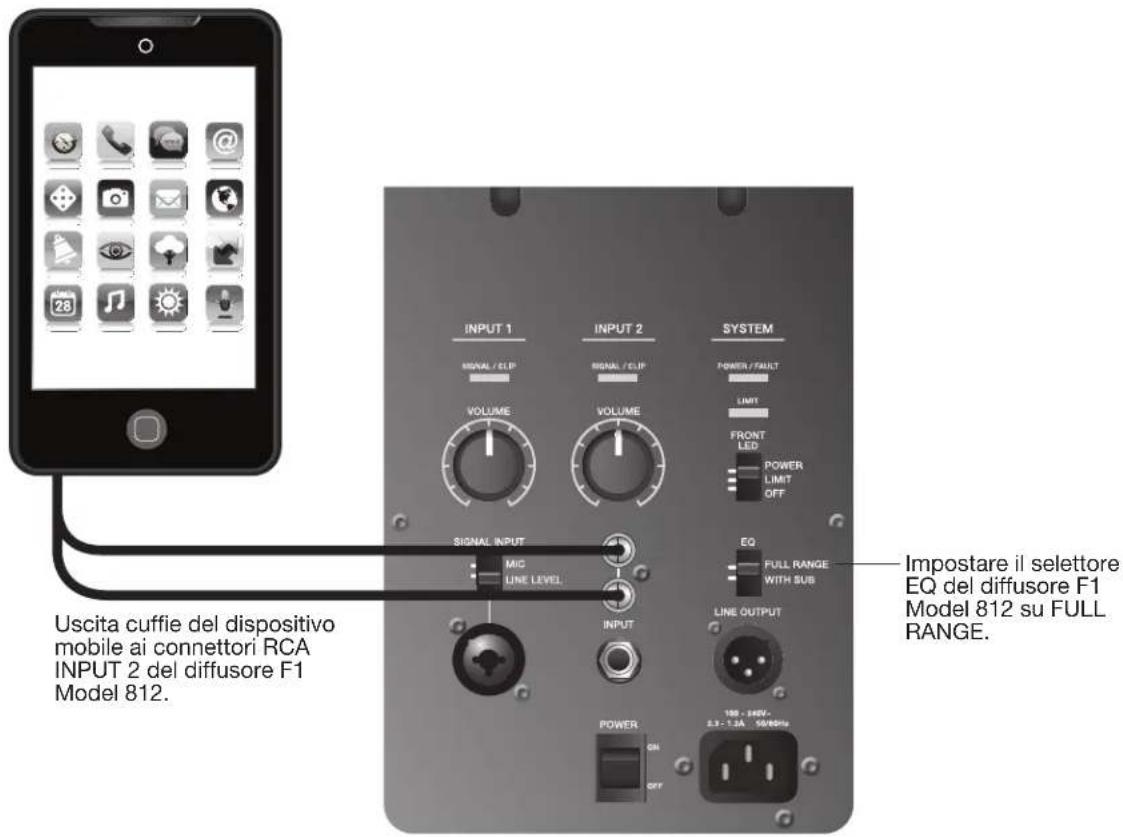

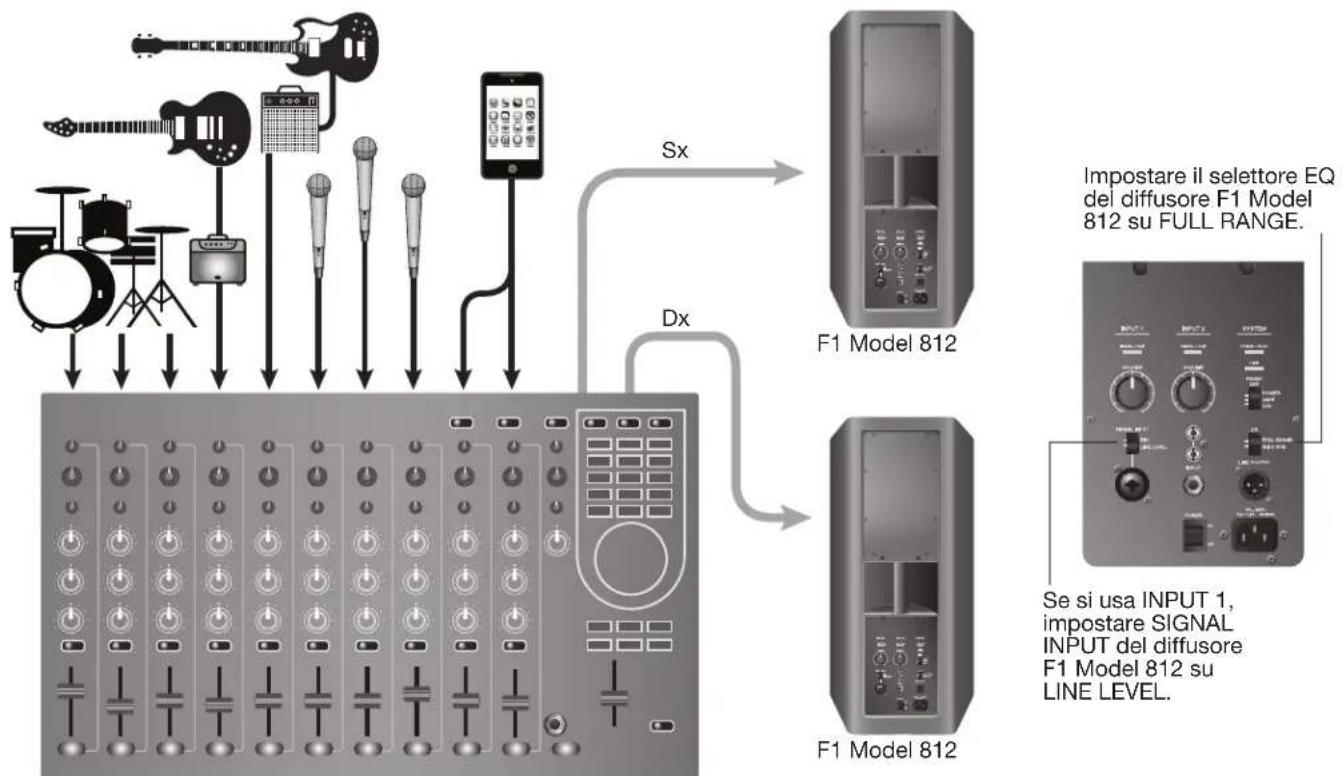

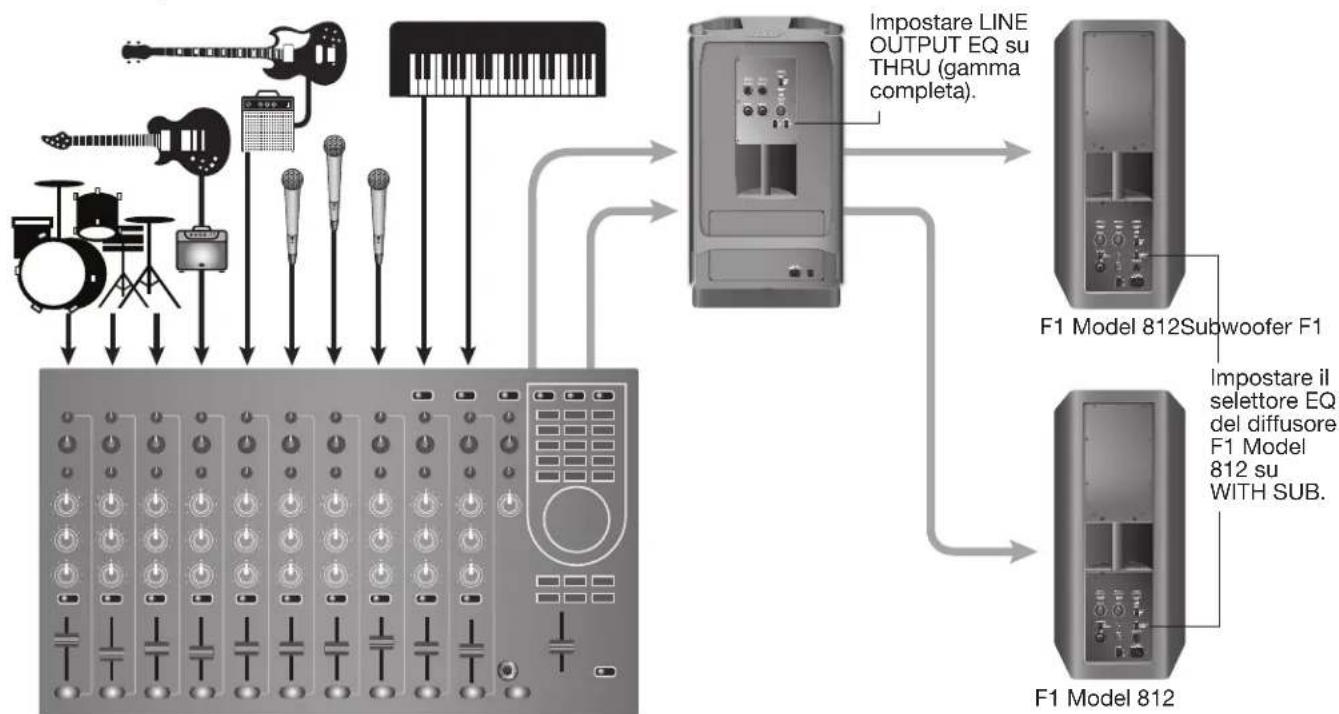

0 dB (con fermo) 0 dB (con fermo)Italiano - 13 Funzionamento Scenari di collegamento Banda completa, uscita stereo del mixer audio ai diffusori F1 Model 812 L/R

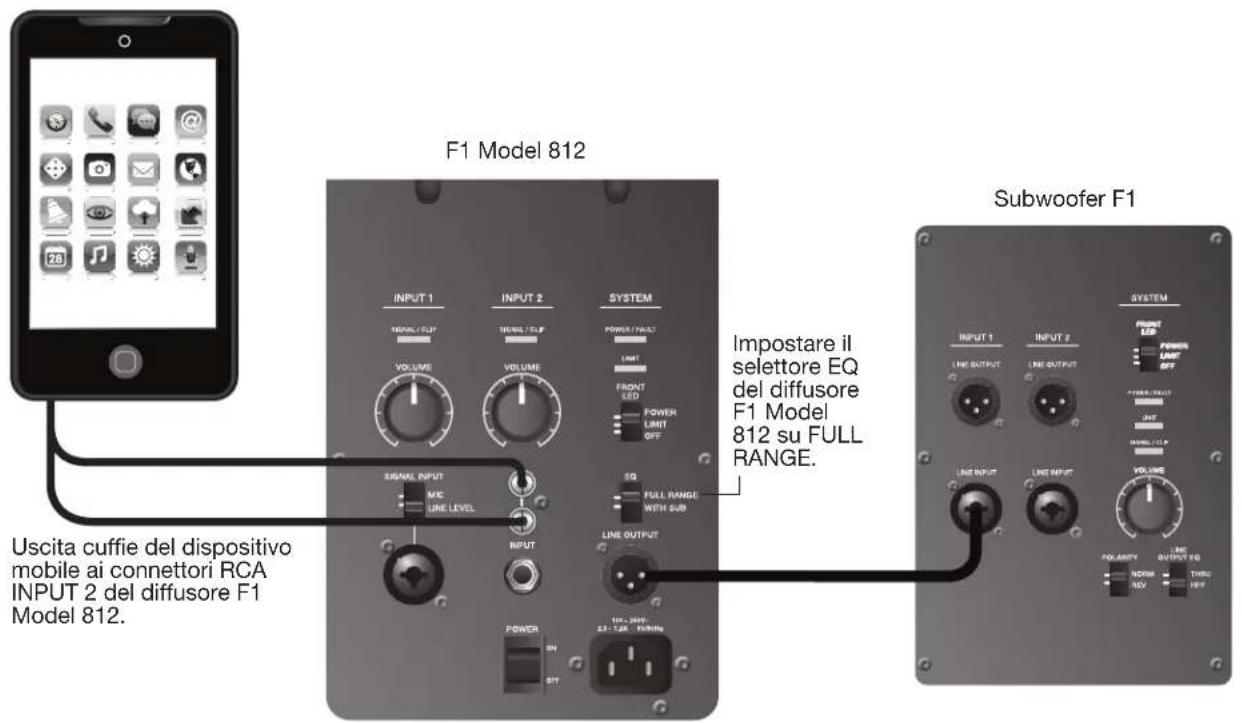

Impostare il selettore EQ del diffusore F1 Model 812 su FULL RANGE. F1 Model 812 F1 Model 812 Se si usa INPUT 1, impostare SIGNAL INPUT del diffusore F1 Model 812 su LINE LEVEL. Banda completa con mixer audio, un subwoofer F1 e due diffusori F1 Model 812 F1 Model 812 F1 Model 812Subwoofer F1 Impostare LINE OUTPUT EQ su THRU (gamma completa). Impostare il selettore EQ del diffusore F1 Model 812 su WITH SUB.14 - Italiano Funzionamento Uscita stereo del mixer audio al subwoofer F1 e ai diffusori F1 Model 812 destro/sinistro Nota: le impostazioni raccomandate per l'equalizzatore vengono fornite nel capitolo “Impostazione dei selettori EQ” a pagina 12. Tuttavia, per la massima risposta dei bassi, impostare il selettore EQ di entrambi i diffusori F1 Model 812 su FULL RANGE e il selettore EQ del subwoofer F1 su THRU. Impostare LINE OUTPUT EQ su THRU (gamma completa). Se si usa INPUT 1, impostare SIGNAL INPUT del diffusore F1 Model 812 su LINE LEVEL. Subwoofer F1 F1 Model 812 F1 Model 812 Impostare il selettore EQ del diffusore F1 Model 812 su WITH SUB.

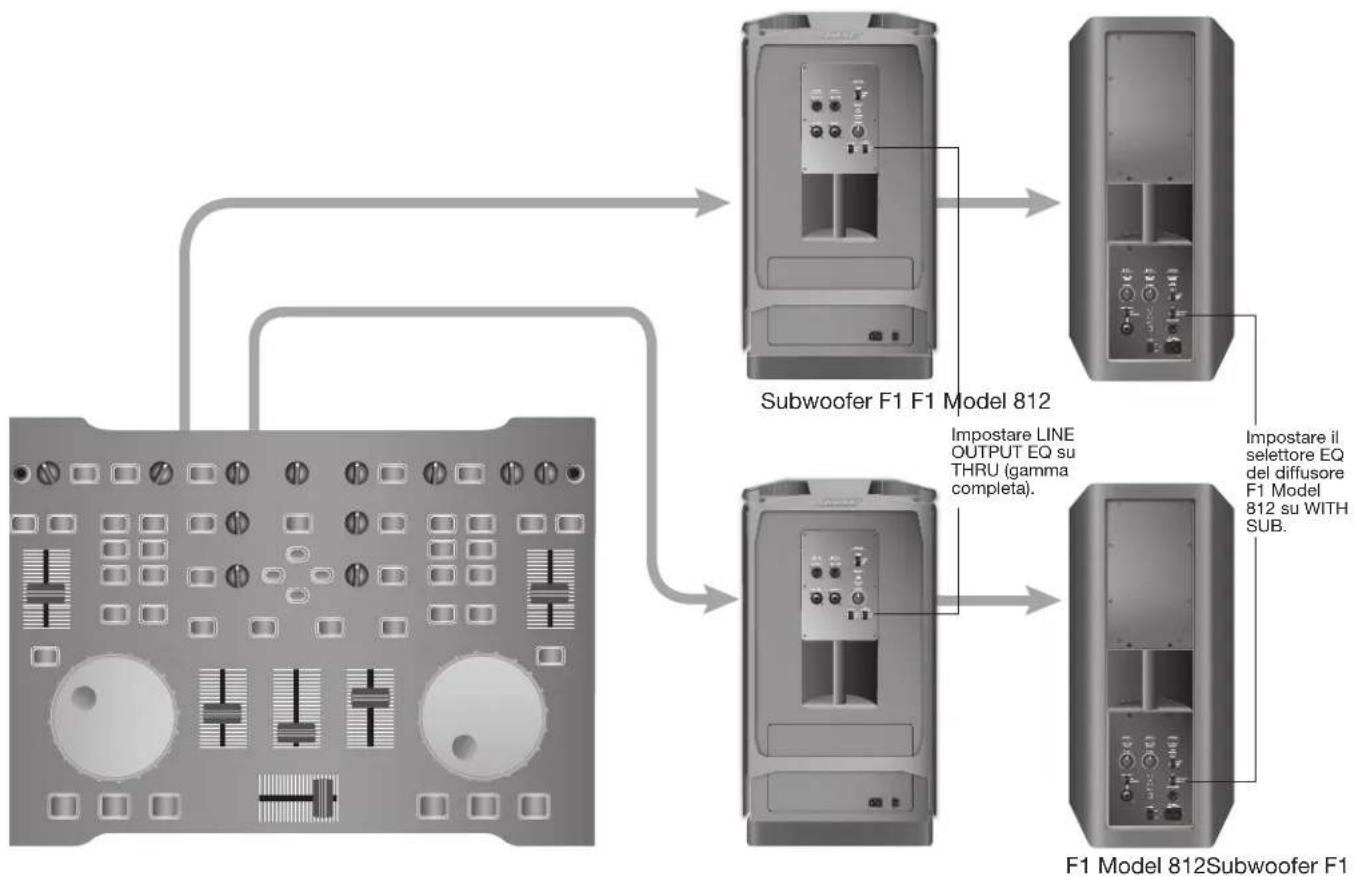

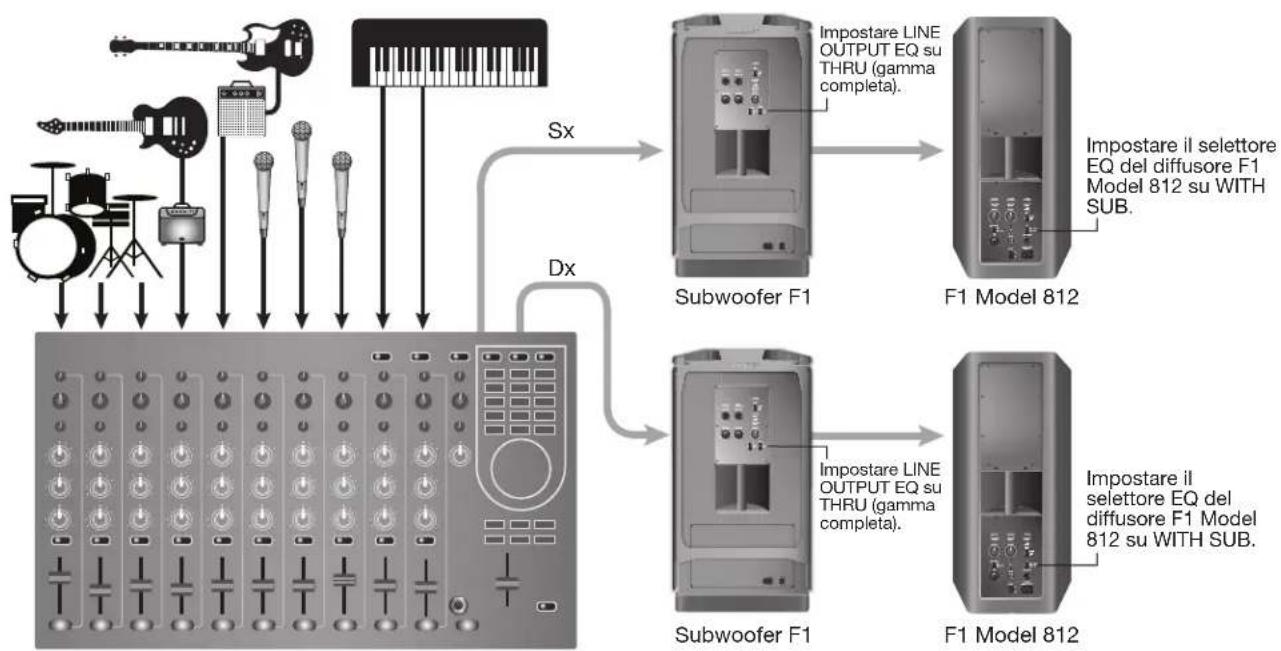

DxItaliano - 15 Funzionamento Gamma completa con uscita stereo del mixer audio a due subwoofer F1 e due diffusori F1 Model 812 F1 Model 812 F1 Model 812 Subwoofer F1 Subwoofer F1 Impostare LINE OUTPUT EQ su THRU (gamma completa). Impostare il selettore EQ del diffusore F1 Model 812 su WITH SUB. Impostare LINE OUTPUT EQ su THRU (gamma completa). Impostare il selettore EQ del diffusore F1 Model 812 su WITH SUB.

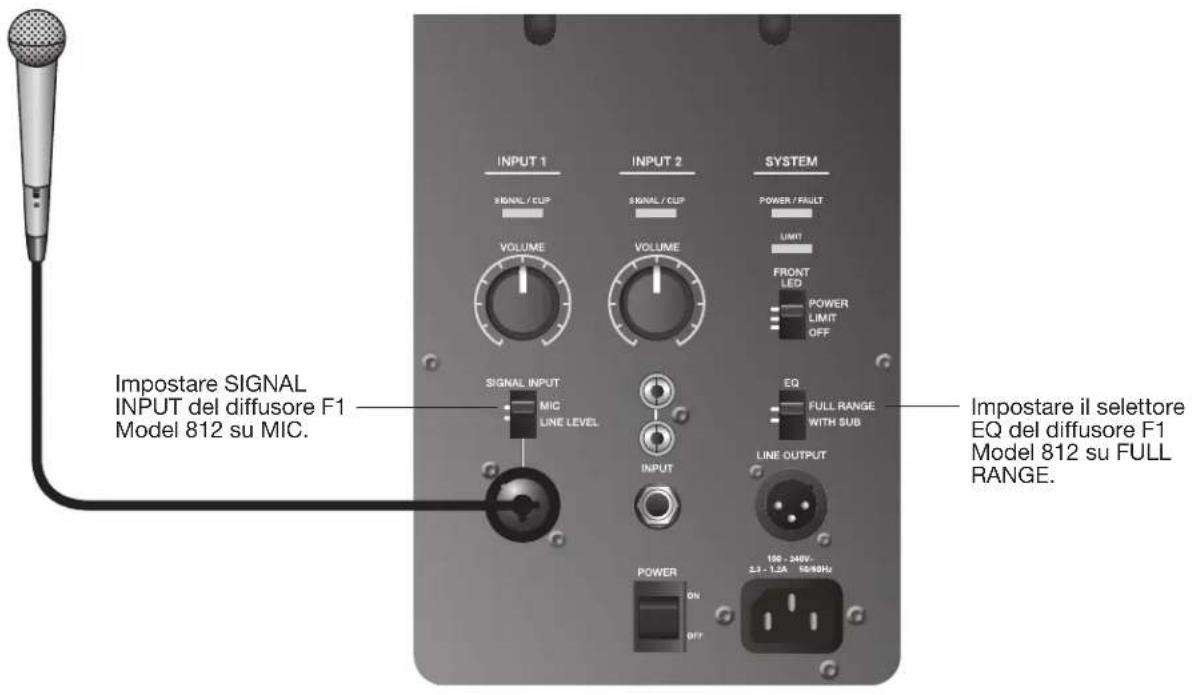

Dx16 - Italiano Funzionamento Mic a INPUT 1 del diffusore F1 Model 812 Impostare SIGNAL INPUT del diffusore F1 Model 812 su MIC. Impostare il selettore EQ del diffusore F1 Model 812 su FULL RANGE. Dispositivo mobile a diffusore F1 Model 812 singolo Impostare il selettore EQ del diffusore F1 Model 812 su FULL RANGE. Uscita cuffie del dispositivo mobile ai connettori RCA INPUT 2 del diffusore F1 Model 812.Italiano - 17 Funzionamento Dispositivo mobile a diffusore F1 Model 812 e subwoofer F1 Impostare il selettore EQ del diffusore F1 Model 812 su FULL RANGE. F1 Model 812 Subwoofer F1 Uscita cuffie del dispositivo mobile ai connettori RCA INPUT 2 del diffusore F1 Model 812. Consolle per DJ a due subwoofer F1 e due diffusori F1 Model 812 Impostare LINE OUTPUT EQ su THRU (gamma completa). F1 Model 812Subwoofer F1 Subwoofer F1 F1 Model 812 Impostare il selettore EQ del diffusore F1 Model 812 su WITH SUB.18 - Italiano Manutenzione Operazioni di manutenzione Pulizia

• Utilizzare solo un panno morbido e asciutto per pulire le superfici esterne del prodotto.

• Non utilizzare solventi, prodotti chimici o soluzioni detergenti contenenti alcol, ammoniaca o abrasivi.

• Non utilizzare spray vicino al prodotto ed evitare di versare liquidi nelle aperture.

• Se necessario, la griglia dell'array di diffusori può essere pulita delicatamente con un aspirapolvere. Richiesta di un intervento di assistenza Se è necessaria ulteriore assistenza per la risoluzione di problemi, contattare la Bose Professional Sound Division al numero (877) 335-2673 oppure visitare la sezione dell'assistenza sul sito Web all'indirizzo www.Bose.com/livesound. Risoluzione dei problemi In caso di problemi durante l'uso del prodotto, provare ad adottare le soluzioni indicate di seguito. Gli strumenti consigliati per la risoluzione dei problemi includono un cavo di alimentazione CA di ricambio e cavi con connettore XLR e jack da 1/4" extra. Problema Soluzione Il diffusore è collegato e acceso ma il LED di alimentazione è spento.

• Accertarsi che il cavo di alimentazione sia inserito saldamente nel diffusore F1 Model 812 e nella presa di corrente.

• Assicurarsi che la presa di corrente sia alimentata. Provare a collegare una lampada o un'altra apparecchiatura alla stessa presa di corrente.

• Provare un altro cavo di alimentazione. Il LED di alimentazione è acceso (verde), ma il suono è assente.

• Assicurarsi che il controllo VOLUME non sia al minimo.

• Assicurarsi che il controllo volume sullo strumento non sia al minimo.

• Assicurarsi che lo strumento musicale o la sorgente audio siano collegati al connettore di ingresso appropriato.

• Se il diffusore F1 Model 812 riceve l'ingresso dal subwoofer F1, accertarsi che il subwoofer sia acceso. Il suono dello strumento musicale o della sorgente audio risulta distorto.

• Abbassare il volume della sorgente audio collegata.

• Se il sistema è collegato a un mixer audio esterno, accertarsi che il guadagno dell'ingresso sul canale di ingresso del mixer audio non venga distorto (clipping).

• Ridurre l'uscita del mixer audio. Il microfono è soggetto a feedback.

• Ridurre il guadagno dell'ingresso sul mixer audio.

• Provare a posizionare il microfono in modo che quasi tocchi le labbra.

• Provare un altro microfono.

• Usare i controlli dei toni del mixer audio per ridurre le frequenze più alte.

• Allontanare il diffusore dal microfono.

• Se si utilizza un processore di effetti vocali, assicurarsi che il feedback non sia causato anche da questo apparecchio. Risposta scadente dei bassi • Se si utilizza il diffusore F1 Model 812 senza il subwoofer F1, accertarsi che il selettore EQ sia impostato su FULL RANGE.

• Se si usa il diffusore F1 Model 812 con il subwoofer F1, verificare che il selettore POLARITY sia in modalità NORMAL. Se la distanza tra il subwoofer F1 e il diffusore F1 Model 812 è corretta, impostare il selettore POLARITY su REV può migliorare il suono dei bassi.

• Se si usano due subwoofer F1, accertarsi che il selettore POLARITY sia nella stessa posizione su ciascun subwoofer.Italiano - 19 Manutenzione Problema Soluzione Rumore eccessivo o ronzio del sistema

• Quando si collega un microfono al diffusore F1 Model 812, accertarsi che il selettore SIGNAL INPUT per INPUT 1 sia impostato su MIC.

• Accertarsi che tutti i collegamenti del sistema siano saldi. Le linee non collegate completamente possono dare origine a rumore.

• Se si usa un mixer audio, una sorgente esterna o si sta ricevendo un ingresso dal subwoofer F1, accertarsi che il selettore SIGNAL INPUT per INPUT 1 sul diffusore F1 Model 812 sia impostato su LINE.

• Per risultati ottimali, usare collegamenti bilanciati (XLR) sugli ingressi del sistema.

• Mantenere tutti i cavi su cui viaggiano i segnali lontani dai cavi di alimentazione CA.

• I varialuce possono generare ronzii nei sistemi di diffusori. Per evitare questo problema, collegare il sistema a un circuito che non controlla luci o gruppi varialuce.

• Collegare i componenti del sistema audio a prese di corrente con massa comune.

• Controllare i cavi sugli ingressi del mixer audio silenziando i canali. Se il ronzio cessa, sostituire il cavo corrispondente al canale silenziato del mixer audio. Indicatori LED La tabella seguente descrive gli schemi di illuminazione dei LED sul diffusore F1 Model 812 e sul subwoofer F1. Tipo Posizione Colore Schema di illumina- zione Segnalazione Azione richiesta LED anteriore (alimentazione) Griglia anteriore Blu Acceso fisso Il diffusore è acceso Nessuna Blu Lampeggiante Limitatore attivo, protezione amplificatore attivata Ridurre il volume o il livello di ingresso della sorgente SIGNAL/CLIP INPUT 1/2 Verde (nomi- nale) Lampeggiante/fisso Segnale di ingresso presente Regolare sul livello desiderato Rosso Lampeggiante/fisso Segnale di ingresso troppo alto Ridurre il volume o il livello di ingresso della sorgente POWER/FAULT Pannello posteriore Blu Acceso fisso Il diffusore è acceso Nessuna Rosso Acceso fisso Spegnimento termico dell'amplificatore attivo Spegnere il diffusore LIMIT Pannello posteriore Ambra Lampeggiante/acce- so fisso Limitatore attivo, protezione amplificatore attivata Ridurre il volume o il livello di ingresso della sorgente Garanzia limitata e registrazione Questo prodotto è coperto da una garanzia limitata. Visitare il sito Web all'indirizzo pro.Bose.com per i dettagli sulla garanzia. Registrare il prodotto online all'indirizzo www.Bose.com/register o chiamare il numero (877) 335-2673. La mancata registrazione non inciderà in alcun modo sui diritti previsti dalla garanzia. Accessori Per questi prodotti è disponibile una varietà di staffe a parete/a soffitto, borse e coperture. Contattare Bose per eventuali ordini. Fare riferimento alle informazioni di contatto riportate sulla retrocopertina di questo manuale.20 - Italiano Manutenzione Informazioni tecniche Caratteristiche fisiche Dimensioni Peso Diffusore F1 Model 812 665 mm A x 334 mm L x 373 mm P (26,1" A x 13,1" L x 14,6" P) 20,18 kg (44,5 lb) Subwoofer F1 688 mm A x 410 mm L x 449 mm P (27,0" A x 16,1" L x 17,6" P) 24,95 kg (55,0 lb) Sistema F1 1868 mm A x 410 mm L x 449 mm P (73,5" A x 16,1" L x 17,6" P) 45,13 kg (99,5 lb) Parti elettriche Potenza nominale CA Corrente di picco Diffusore F1 Model 812 100–240V 2,3–1,2A 50/60Hz
