BEDIENUNGSANLEITUNG F1 Subwoofer BOSE

Ledningsforbindelser for input-/outputstik Balanceret TRS Ubalanceret TS Balanceret XLR 1 – skærm (jord) 3 – minus (–) 2 – plus (+) Ubalanceret XLR 1 – skærm (jord) 3 – minus (–) 2 – plus (+)Dansk - 212 – Deutsch Wichtige Sicherheitshinweise Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. WARNUNG:

• Um Brände und Stromschläge zu vermeiden, darf dieses Produkt weder Regen noch Feuchtigkeit ausgesetzt werden.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Gerät oder in die Nähe des Geräts. Wie bei allen elektronischen Geräten dürfen niemals Flüssigkeiten ins Innere gelangen. Dadurch kann es zu Fehlfunktionen und/oder Bränden kommen.

• Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts. Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf nicht isolierte, gefährliche elektrische Spannung innerhalb des Systemgehäuses hin. Es besteht die Gefahr von Stromschlägen! Das Ausrufezeichen in einem gleichseitigen Dreieck, wie es auf dem System angebracht ist, soll den Benutzer auf wichtige Bedienungs- und Wartungsan- weisungen in dieser Bedienungsanleitung aufmerksam machen. Dieses Produkt enthält magnetische Materialien. Bitte wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinussen kann. Enthält kleine Teile, die verschluckt werden können: Erstickungsgefahr! Nicht geeignet für Kinder unter drei Jahren. ACHTUNG:

• Dieses Produkt muss an eine Steckdose mit Erdungsschutz angeschlossen werden.

• Keine nicht autorisierten Veränderungen am Produkt vornehmen. Diese können die Sicherheit, die Einhaltung von Richtlinien und die Systemleistung beeinträchtigen. In diesem Fall kann die Garantie ungültig werden. Hinweis:

• Falls Sie den Netzstecker oder eine Mehrfachsteckdose verwenden, um das Gerät von der Stromversorgung zu trennen, sollten Sie sicherstellen, dass Sie jederzeit auf den Stecker zugreifen können.

• Das Produkt ist nicht für den Einsatz im Freien geeignet. Verwenden Sie den Verstär- ker nur innerhalb von Gebäuden und nicht in Campingfahrzeugen, auf Booten o. ä. Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/ compliance. Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen regionalen Behörde, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. HINWEIS: Dieses Gerät wurde geprüft. Es stimmt mit den Regelungen für Geräte der Klasse A gemäß Teil 15 der FCC-Vorschriften überein. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektromagnetische Störungen beim Betrieb in gewerblicher Umgebung gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät, wenn die Installation und Benutzung nicht in Übereinstimmung mit dieser Bedienungsanleitung erfolgt, möglicherweise Störungen des Funkverkehrs. Beim Betrieb dieses Geräts in Wohngebieten können erhebliche Störungen des Funkverkehrs verursacht werden. Eventuell daraus entstehende Kosten trägt allein der Benutzer des Geräts. Dieses digitale Gerät der Klasse A entspricht den Anforderungen der kanadischen Richtlinie CES-003. Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden, können zur Folge haben, dass die Betriebserlaubnis für das Gerät erlischt.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das

Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf wie Heizkörpern,

Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9. Achten Sie darauf, dass die Schutzfunktion des Schutzkontaktsteckers nicht

beeinträchtigt wird. Ein gepolter Stecker hat zwei Stromkontakte, von denen einer breiter als der andere ist. Ein Schutzkontaktstecker hat zwei Stromkontakte und einen dritten Erdungskontakt. Der dritte Kontakt dient der Sicherheit. Falls der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen qualizierten Elektriker, um die Steckdose auszutauschen.

10. Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht

beschädigt werden kann – insbesondere im Bereich von Steckern und Steckdosen und dort, wo das Netzkabel aus dem Gerät herausgeführt wird.

11. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

12. Verwenden Sie für das Gerät nur Rollwagen, Ständer, Dreibeine, Halterungen oder

Tische, die vom Hersteller zugelassen sind oder zusammen mit dem Gerät verkauft werden. Falls Sie einen Rollwagen verwenden, dürfen Sie die Einheit Gerät/Rollwagen nur mit Vorsicht bewegen, damit Verletzungen beim möglichen Umkippen ausgeschlossen sind.

13. Ziehen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenut-

zung des Gerätes aus der Steckdose.

14. Alle Reparatur- und Wartungsarbeiten nur von qualiziertem Kundendienstpersonal

durchführen lassen. Wartungsarbeiten sind in folgenden Fällen nötig: bei jeglichen Beschädigungen wie z. B. des Netzkabels oder Netzsteckers, wenn Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, fallen gelassen wurde oder nicht ordnungsgemäß funktioniert. Nur für Japan: Stellen Sie eine Erdung her, bevor Sie den Netzstecker an eine Steckdose anschließen: Für Finnland, Norwegen und Schweden:

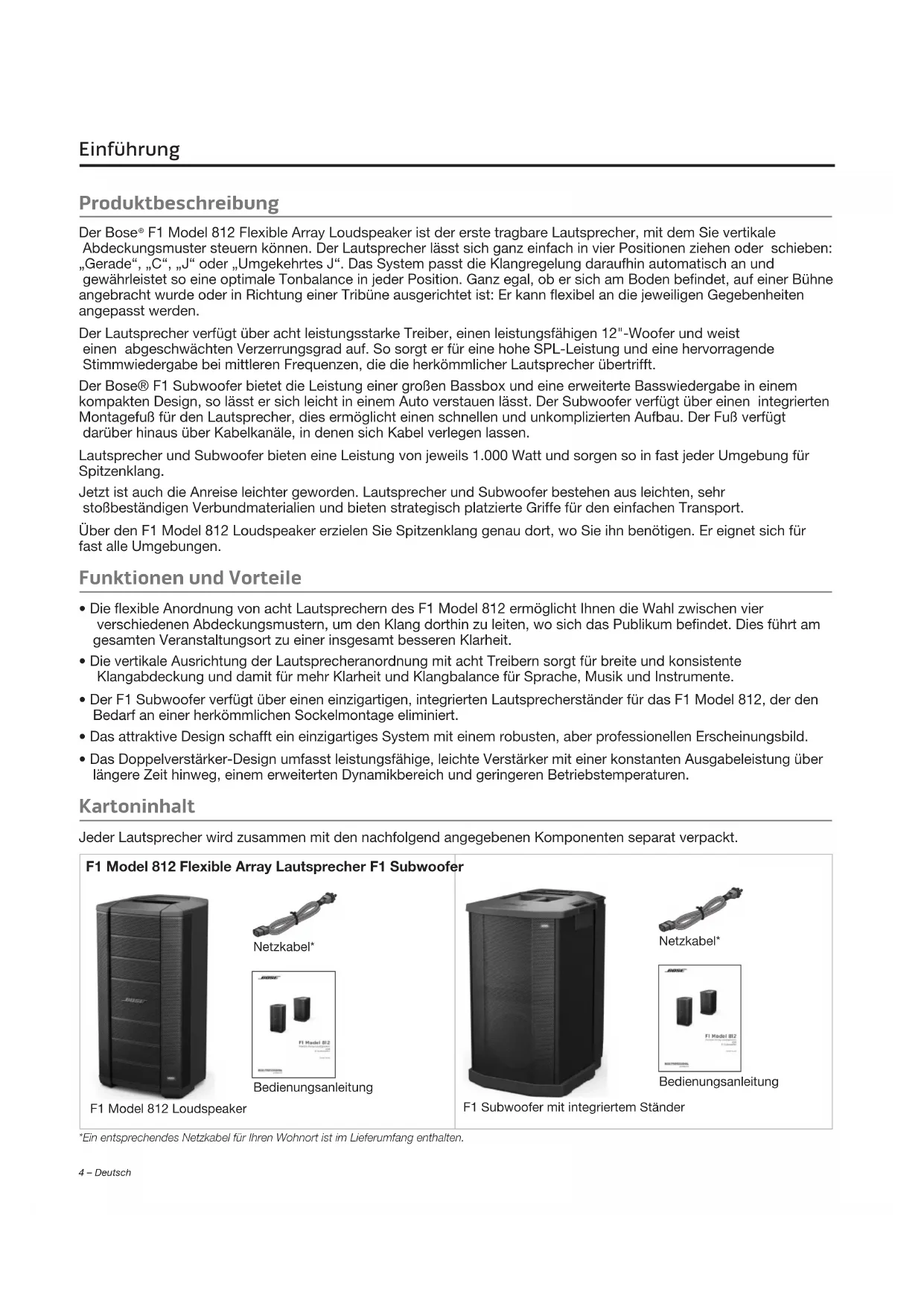

F1 Model 812 Flexible Array Loudspeaker ist der erste tragbare Lautsprecher, mit dem Sie vertikale Abdeckungsmuster steuern können. Der Lautsprecher lässt sich ganz einfach in vier Positionen ziehen oder schieben: „Gerade“, „C“, „J“ oder „Umgekehrtes J“. Das System passt die Klangregelung daraufhin automatisch an und gewährleistet so eine optimale Tonbalance in jeder Position. Ganz egal, ob er sich am Boden befindet, auf einer Bühne angebracht wurde oder in Richtung einer Tribüne ausgerichtet ist: Er kann flexibel an die jeweiligen Gegebenheiten angepasst werden. Der Lautsprecher verfügt über acht leistungsstarke Treiber, einen leistungsfähigen 12"-Woofer und weist einen abgeschwächten Verzerrungsgrad auf. So sorgt er für eine hohe SPL-Leistung und eine hervorragende Stimmwiedergabe bei mittleren Frequenzen, die die herkömmlicher Lautsprecher übertrifft. Der Bose® F1 Subwoofer bietet die Leistung einer großen Bassbox und eine erweiterte Basswiedergabe in einem kompakten Design, so lässt er sich leicht in einem Auto verstauen lässt. Der Subwoofer verfügt über einen integrierten Montagefuß für den Lautsprecher, dies ermöglicht einen schnellen und unkomplizierten Aufbau. Der Fuß verfügt darüber hinaus über Kabelkanäle, in denen sich Kabel verlegen lassen. Lautsprecher und Subwoofer bieten eine Leistung von jeweils 1.000 Watt und sorgen so in fast jeder Umgebung für Spitzenklang. Jetzt ist auch die Anreise leichter geworden. Lautsprecher und Subwoofer bestehen aus leichten, sehr stoßbeständigen Verbundmaterialien und bieten strategisch platzierte Griffe für den einfachen Transport. Über den F1 Model 812 Loudspeaker erzielen Sie Spitzenklang genau dort, wo Sie ihn benötigen. Er eignet sich für fast alle Umgebungen. Funktionen und Vorteile

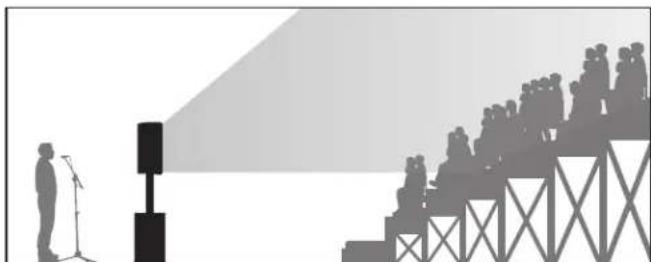

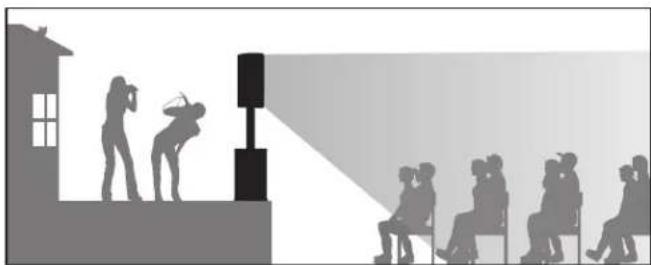

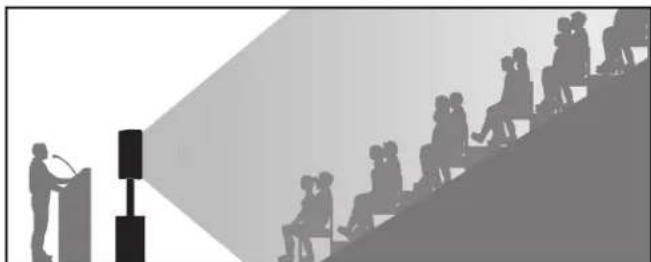

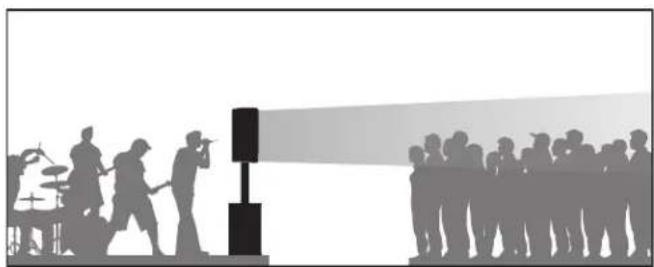

• Die flexible Anordnung von acht Lautsprechern des F1 Model 812 ermöglicht Ihnen die Wahl zwischen vier verschiedenen Abdeckungsmustern, um den Klang dorthin zu leiten, wo sich das Publikum befindet. Dies führt am gesamten Veranstaltungsort zu einer insgesamt besseren Klarheit.

• Die vertikale Ausrichtung der Lautsprecheranordnung mit acht Treibern sorgt für breite und konsistente Klangabdeckung und damit für mehr Klarheit und Klangbalance für Sprache, Musik und Instrumente.

• Der F1 Subwoofer verfügt über einen einzigartigen, integrierten Lautsprecherständer für das F1 Model 812, der den Bedarf an einer herkömmlichen Sockelmontage eliminiert.

• Das attraktive Design schafft ein einzigartiges System mit einem robusten, aber professionellen Erscheinungsbild.

• Das Doppelverstärker-Design umfasst leistungsfähige, leichte Verstärker mit einer konstanten Ausgabeleistung über längere Zeit hinweg, einem erweiterten Dynamikbereich und geringeren Betriebstemperaturen. Kartoninhalt Jeder Lautsprecher wird zusammen mit den nachfolgend angegebenen Komponenten separat verpackt. F1 Model 812 Flexible Array Lautsprecher F1 Subwoofer Netzkabel* Bedienungsanleitung F1 Model 812 Loudspeaker Netzkabel* Bedienungsanleitung F1 Subwoofer mit integriertem Ständer *Ein entsprechendes Netzkabel für Ihren Wohnort ist im Lieferumfang enthalten.Deutsch – 5 Einführung F1 Model812 Flexible Array Lautsprecher Hinweis: Der F1 Model 812 wird mit M8-Gewinde einsetzen zur Befestigung von Zubehörklammern ausgeliefert. VORSICHT: Nur fachkundige Monteure mit Wissen über ordnungsgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren. NACH OBEN

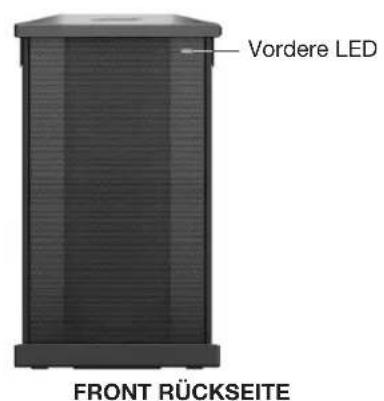

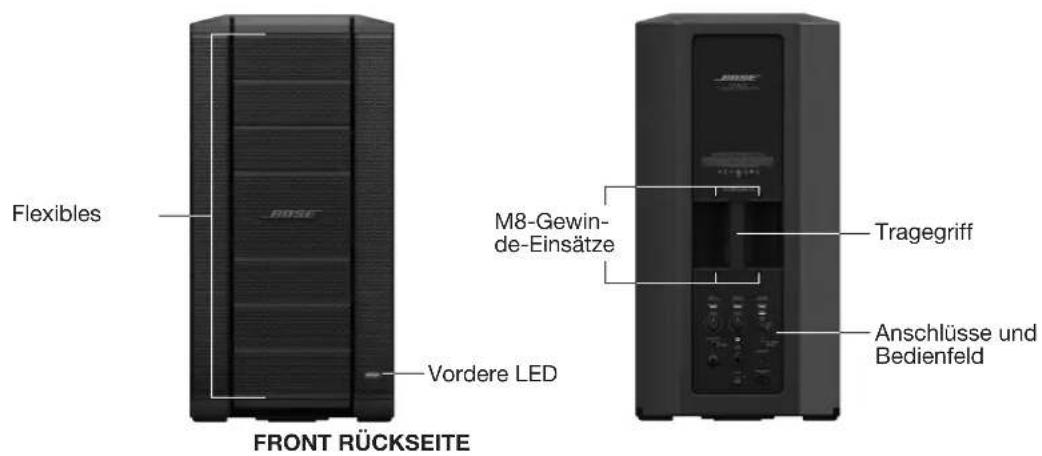

Flexibles Tragegriff Tragegriff Vordere LED Anschlüsse und Bedienfeld M8-Gewin- de-Einsätze M8-Gewin- de-Einsätze F1 Subwoofer NACH OBEN

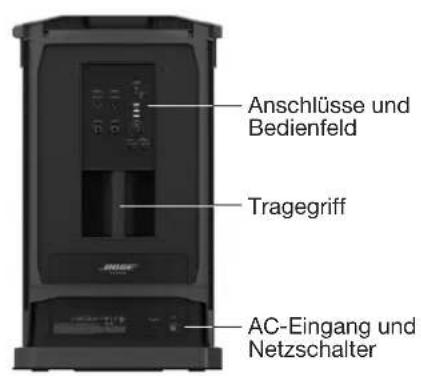

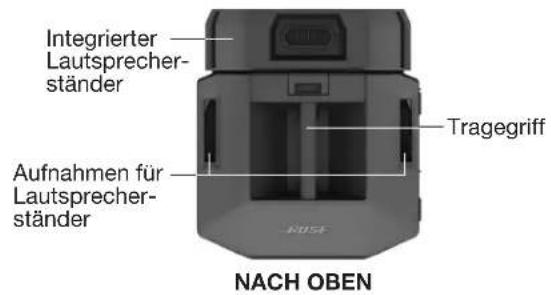

Tragegriff Tragegriff Vordere LED Anschlüsse und Bedienfeld Integrierter Lautsprecher- ständer AC-Eingang und Netzschalter Aufnahmen für Lautsprecher- ständer6 – Deutsch Einführung Verwendung des Flexible Array Sie können das Abdeckungsmuster gestalten, indem Sie die Position des oberen und unteren Arrays verändern. Die Array-Position wird mithilfe von Magneten gehalten, die wiederum interne Sensoren auslösen, damit der EQ an die Array-Form angepasst werden kann. Einstellen des Arrays Einschieben des Arrays Herausziehen des Arrays Vier Abdeckungsmuster Gerades Muster Ziehen Sie das obere und untere Array heraus. J-Muster Ziehen Sie das obere Array heraus, schieben Sie das untere Array hinein. Umgekehrtes J-Muster Schieben Sie das obere Array hinein, zie- hen Sie das untere Array heraus. C-Muster Schieben Sie das obere und untere Array hinein.Deutsch – 7 Einführung Anwendungen Gerades Muster Verwenden Sie das gerade Muster, wenn das Publikum steht und sich die Köpfe ungefähr auf der Höhe der Lautsprecher befinden. Umgekehrtes J-Muster Das umgekehrte J-Muster eignet sich gut für ein Publikum in einer versetzten Sitzanordnung, die auf Lautsprecherhöhe beginnt und sich bis über die Höhe der Lautsprecher fortsetzt. J-Muster Das J-Muster funktioniert gut, wenn sich der Lautsprecher auf einer erhöhten Bühne befindet und das Publikum unterhalb dieser Bühne sitzt. C-Muster Verwenden Sie das C-Muster für versetzte Sitzreihen in einem Auditorium, bei dem sich die erste Reihe zusammen mit den Lautsprechern auf dem Boden befindet.8 – Deutsch Einrichten des Systems Verwenden des F1 Model 812 mit dem F1 Subwoofer Der integrierte Lautsprecherständer ist auf der Rückseite des Subwoofers untergebracht. Der F1 Model 812 Lautsprecher mit dem F1 Subwoofer lässt sich ganz einfach einrichten:

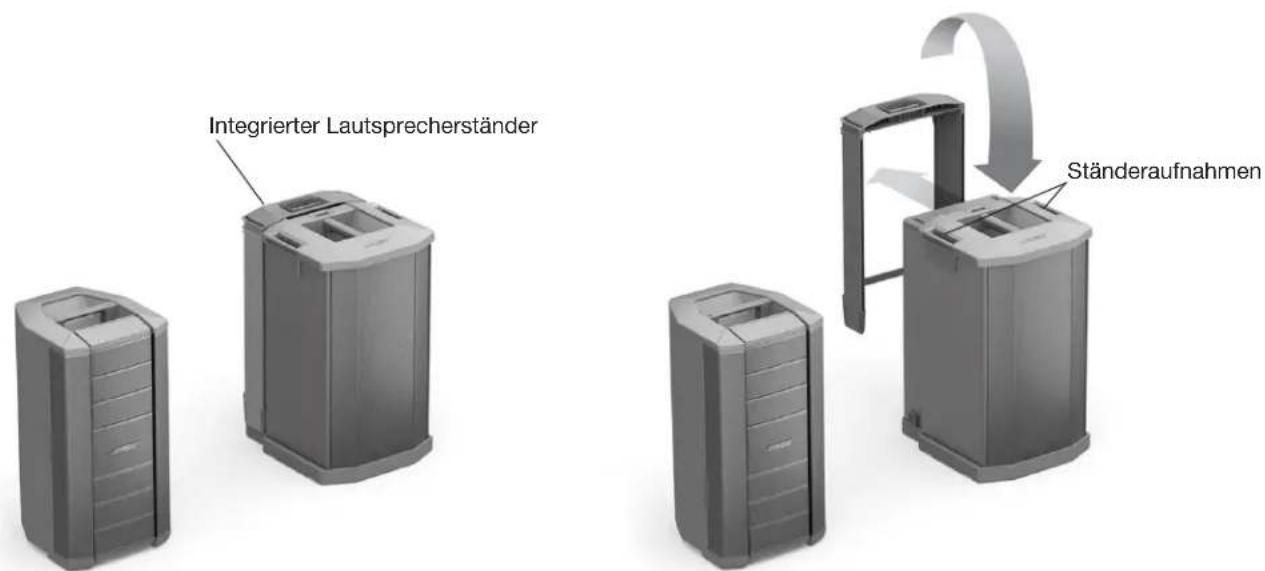

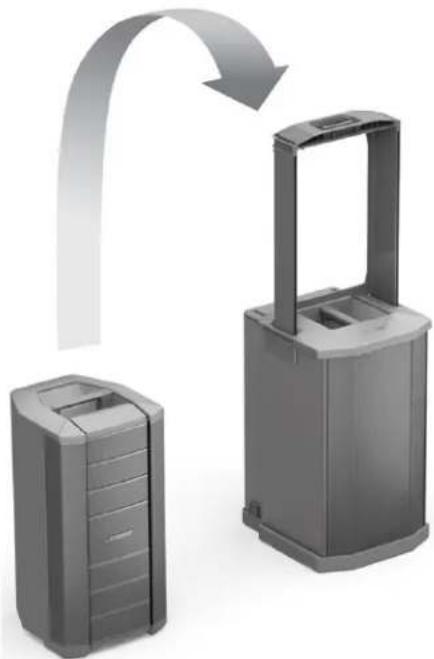

1. Entnehmen Sie den integrierten Lautsprecherständer von der Rückseite des F1 Subwoofer, und setzen Sie diesen

in die Ständehalterungen ein. Integrierter Lautsprecherständer Ständeraufnahmen

2. Den F1 Model 812 Lautsprecher an, und platzieren Sie diesen auf dem Ständer.Deutsch – 9

Einrichten des Systems

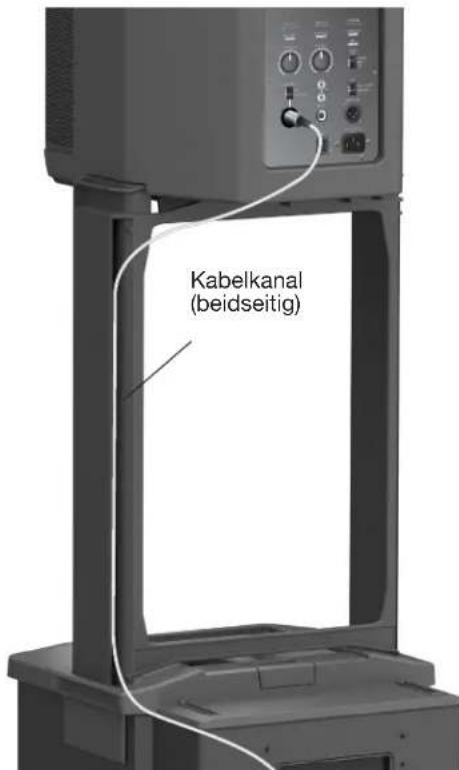

3. Schließen Sie Ihre Audiokabel an. Leiten Sie die Kabel vom F1 Model 812 durch die Kanäle in den

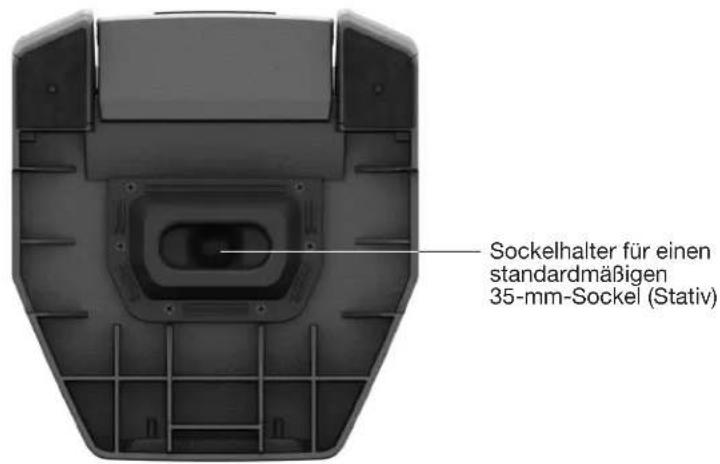

Lautsprecherständer, damit diese aufgeräumt bleiben. Kabelkanal (beidseitig) Verwenden des F1 Model 812 auf einem Stativ An der Unterseite des F1 Model 812 Lautsprechers befindet sich ein Sockelhalter zur Montage des Lautsprechers auf einem Stativ. Dieser Halter passt zu einem standardmäßigen 35-mm-Sockel. HINWEIS: Verwenden Sie den F1 Model 812 Lautsprecher nicht mit einem instabilen Stativ. Der Lautsprecher ist nur für die Verwendung mit einem 35-mm-Sockel ausgelegt, und das Stativ muss einen Lautsprecher mit einem Mindestgewicht von 20,2 kg und einer Gesamtgröße von 665 mm H x 334 mm B x 373 mm T) tragen können. Bei Verwendung eines Stativs, das nicht auf die Größe und Masse des F1 Model 812 Lautsprechers ausgelegtes, kann es zu instabilen und gefährlichen Situationen kommen, die zu Verletzungen führen können. Sockelhalter für einen standardmäßigen 35-mm-Sockel (Stativ)10 – Deutsch Bedienung Bedienfeld F1 Model 812 Hinweis: Eine umfassende Liste der LED-Anzeigen und Verhaltensweisen finden Sie unter „LED-Anzeigen“ auf Seite 19. POWER/FAULT:

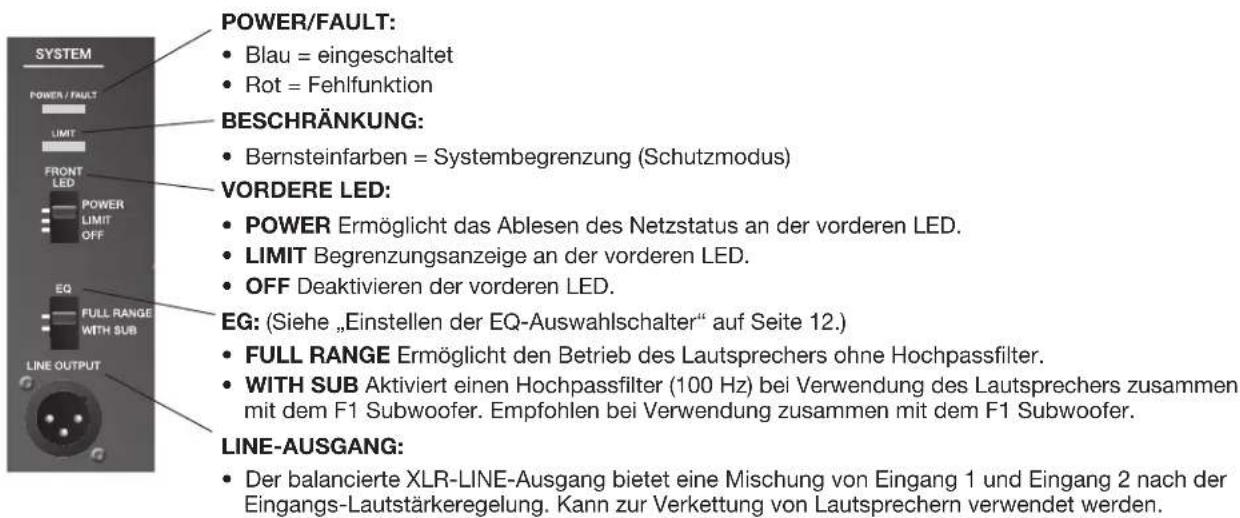

• Blau = eingeschaltet

• Rot = Fehlfunktion BESCHRÄNKUNG:

• Bernsteinfarben = Systembegrenzung (Schutzmodus) VORDERE LED:

• POWER Ermöglicht das Ablesen des Netzstatus an der vorderen LED.

• LIMIT Begrenzungsanzeige an der vorderen LED.

• OFF Deaktivieren der vorderen LED. EG: (Siehe „Einstellen der EQ-Auswahlschalter“ auf Seite 12.)

• FULL RANGE Ermöglicht den Betrieb des Lautsprechers ohne Hochpassfilter.

• WITH SUB Aktiviert einen Hochpassfilter (100 Hz) bei Verwendung des Lautsprechers zusammen mit dem F1 Subwoofer. Empfohlen bei Verwendung zusammen mit dem F1 Subwoofer. LINE-AUSGANG:

• Der balancierte XLR-LINE-Ausgang bietet eine Mischung von Eingang 1 und Eingang 2 nach der Eingangs-Lautstärkeregelung. Kann zur Verkettung von Lautsprechern verwendet werden. SIGNAL/CLIP: Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.

• Rot = Signalverzerrung, Eingangssignal zu stark. LAUTST.: Passt die Kanallautstärke an. SIGNALEINGANG Auswahlschalter zum Einstellen der Eingangsempfindlichkeit je nach Eingangstyp. Kombinationsanschluss für XLR-Mikrofonstecker oder 1/4''-Telefonste- cker (TRS balanciert oder TS unbalanciert).

• MIC Wählt die Empfindlichkeit für Mikro- foneingänge (nur dynamische Mikrofone oder solche mit eigener Stromversorgung). Verwenden Sie diese Option nur dann, wenn ein Mikrofon direkt mit dem Eingang verbunden ist.

• LINE Wählt die Empfindlichkeit für Eingänge mit Line-Pegel, beispielsweise von einem Mischpult oder von einem DJ-Controller. RCA-Anschlüsse: Analoger Stereoeingang für Audioquellen, darunter DJ-Controller und andere Quellen mit Line-Pegel. Linker und rechter Kanal werden summiert, was zu einem Mono-Audioausgang und einem Monosignal für den LINE-AUSGANG (XLR) führt.

• Rechts (rot) ¼" Telefonstecker: Bietet einen analogen Eingang für Gitarren und andere Instrumente. Akzeptiert balancierte TRS- oder unbalancierte TS-Kabel. SIGNAL/CLIP: Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.

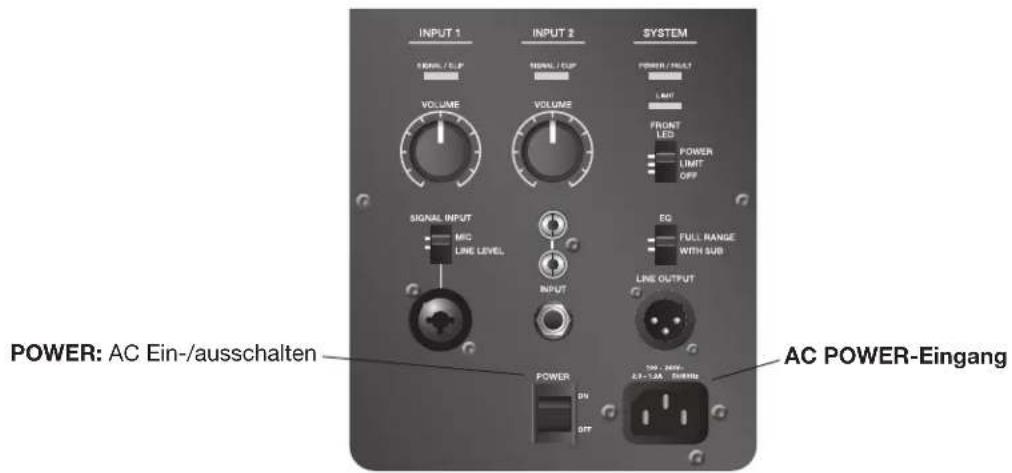

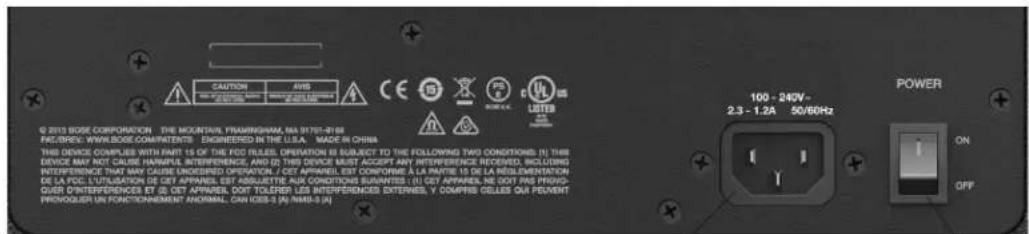

• Rot = Signalverzerrung, Eingangssignal zu stark. LAUTST.: Passt die Kanallautstärke an. POWER: AC Ein-/ausschalten AC POWER-EingangDeutsch – 11 Bedienung Bedienfeld F1 Subwoofer Hinweis: Eine umfassende Liste der LED-Anzeigen und Verhaltensweisen finden Sie unter „LED-Anzeigen“ auf Seite 19. FRONT LED Auswahlschalter:

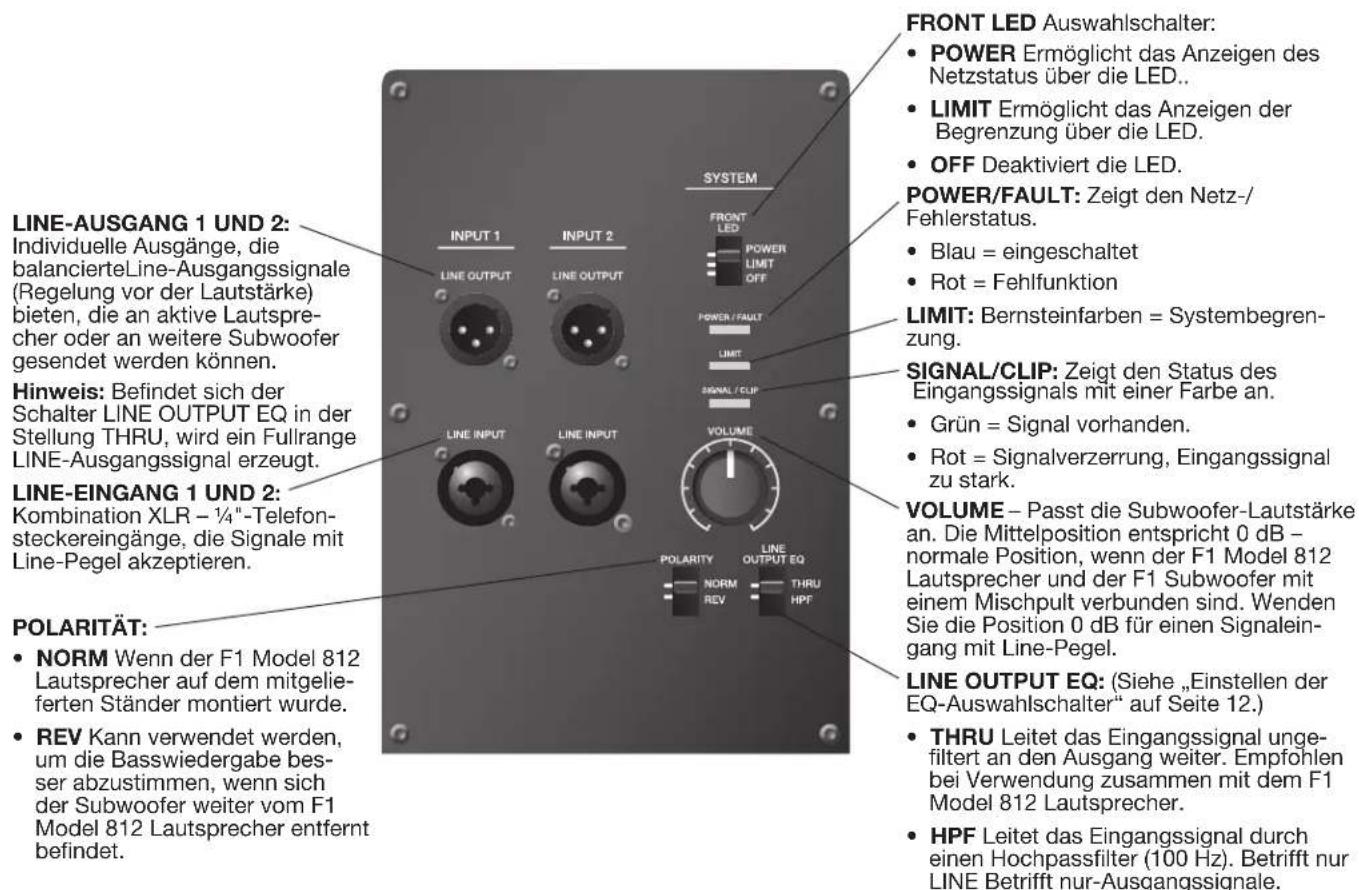

• POWER Ermöglicht das Anzeigen des Netzstatus über die LED..

• LIMIT Ermöglicht das Anzeigen der Begrenzung über die LED.

• OFF Deaktiviert die LED. POWER/FAULT: Zeigt den Netz-/ Fehlerstatus.

• Blau = eingeschaltet

• Rot = Fehlfunktion LIMIT: Bernsteinfarben = Systembegren- zung. SIGNAL/CLIP: Zeigt den Status des Eingangssignals mit einer Farbe an.

• Grün = Signal vorhanden.

• Rot = Signalverzerrung, Eingangssignal zu stark. VOLUME – Passt die Subwoofer-Lautstärke an. Die Mittelposition entspricht 0 dB – normale Position, wenn der F1 Model 812 Lautsprecher und der F1 Subwoofer mit einem Mischpult verbunden sind. Wenden Sie die Position 0 dB für einen Signalein- gang mit Line-Pegel. LINE OUTPUT EQ: (Siehe „Einstellen der EQ-Auswahlschalter“ auf Seite 12.)

• THRU Leitet das Eingangssignal unge- filtert an den Ausgang weiter. Empfohlen bei Verwendung zusammen mit dem F1 Model 812 Lautsprecher.

• HPF Leitet das Eingangssignal durch einen Hochpassfilter (100 Hz). Betrifft nur LINE Betrifft nur-Ausgangssignale. LINE-AUSGANG 1 UND 2: Individuelle Ausgänge, die balancierte Line-Ausgangssignale (Regelung vor der Lautstärke) bieten, die an aktive Lautspre- cher oder an weitere Subwoofer gesendet werden können. Hinweis: Befindet sich der Schalter LINE OUTPUT EQ in der Stellung THRU, wird ein Fullrange LINE-Ausgangssignal erzeugt. LINE-EINGANG 1 UND 2: Kombination XLR – ¼"-Telefon- steckereingänge, die Signale mit Line-Pegel akzeptieren. Netzeingangsanschluss POWER Ein-/Ausschalter. POLARITÄT:

• NORM Wenn der F1 Model 812 Lautsprecher auf dem mitgelie- ferten Ständer montiert wurde.

• REV Kann verwendet werden, um die Basswiedergabe bes- ser abzustimmen, wenn sich der Subwoofer weiter vom F1 Model 812 Lautsprecher entfernt befindet.12 – Deutsch Bedienung Ein- und außchalten Wenn Sie das System einschalten, aktivieren Sie nächst die Eingangsquellen und Mischpult, und schalten Sie dann den F1 Model 812 Lautsprecher und den F1 Subwoofer ein. Wenn Sie das System ausschalten, deaktivieren Sie zunächst den F1 Model 812 und den F1 Subwoofer, gefolgt von den Eingangsquellen und den Mischpulten. Einstellen der EQ-Auswahlschalter In der folgenden Tabelle werden die empfohlenen Einstellungen für die EQ-Auswahlschalter am F1 Model 812 Lautsprecher und am F1 Subwoofer beschrieben. Systemeinrichtung F1 Model 812 EQ-Schalter F1 Subwoofer LINE-AUSGANG EQ-Schalter F1 Model 812 Loudspeaker bei Verwendung ohne F1 Subwoofer FULLRANGE Nicht möglich Signaleingang zu F1 Subwoofer, F1 Subwoofer-Ausgang zu F1 Model 812 Lautsprecher MIT SUB THRU Signaleingang zu F1 Model 812 Lautsprecher, F1 Model 812-Ausgang zu F1 Subwoofer FULLRANGE oder MIT SUB* Keine Auswirkung *Bietet mehr Durchsetzungsfähigkeit im Bassbereich Anschließen der Klangquellen Bevor Sie eine Klangquelle anschließen, drehen Sie den LAUTSTÄRKEREGLER bis zum Anschlag gegen den Uhrzei- gersinn. Die beiden unabhängigen Eingänge bieten eine Kombination von Eingangssteckern, die Mikrofon- und Line-Pegel unterstützen. Hinweis: Für INPUT 1 können nur dynamische Mikrofone oder solche mit eigener Stromversorgung verwendet werden. Einrichten von INPUT 1 mit einem Mikrofon

1. Drehen Sie den Lautstärkeregler von INPUT 1 bis zum Anschlag gegen

2. Bringen Sie den Schalter SIGNAL INPUT in die Stellung MIC.

3. Schließen Sie das Mikrofonkabel am Eingang INPUT 1 an.

4. Passen Sie die Lautstärke wie gewünscht an.

Einrichten von INPUT 1 mit einer Klangquelle

1. Drehen Sie den Lautstärkeregler von INPUT 1 bis zum Anschlag gegen

2. Bringen Sie den Schalter SIGNAL INPUT in die Stellung LINE LEVEL.

3. Schließen Sie das Kabel der Klangquelle am Eingang INPUT 1 an.

4. Passen Sie die Lautstärke wie gewünscht an.

Einrichten von Input 2 mit einer Klangquelle

1. Drehen Sie den Lautstärkeregler von INPUT 2 bis zum Anschlag gegen

2. Schließen Sie das Kabel der Klangquelle am Eingang INPUT 2 an.

3. Passen Sie die Lautstärke wie gewünscht an.

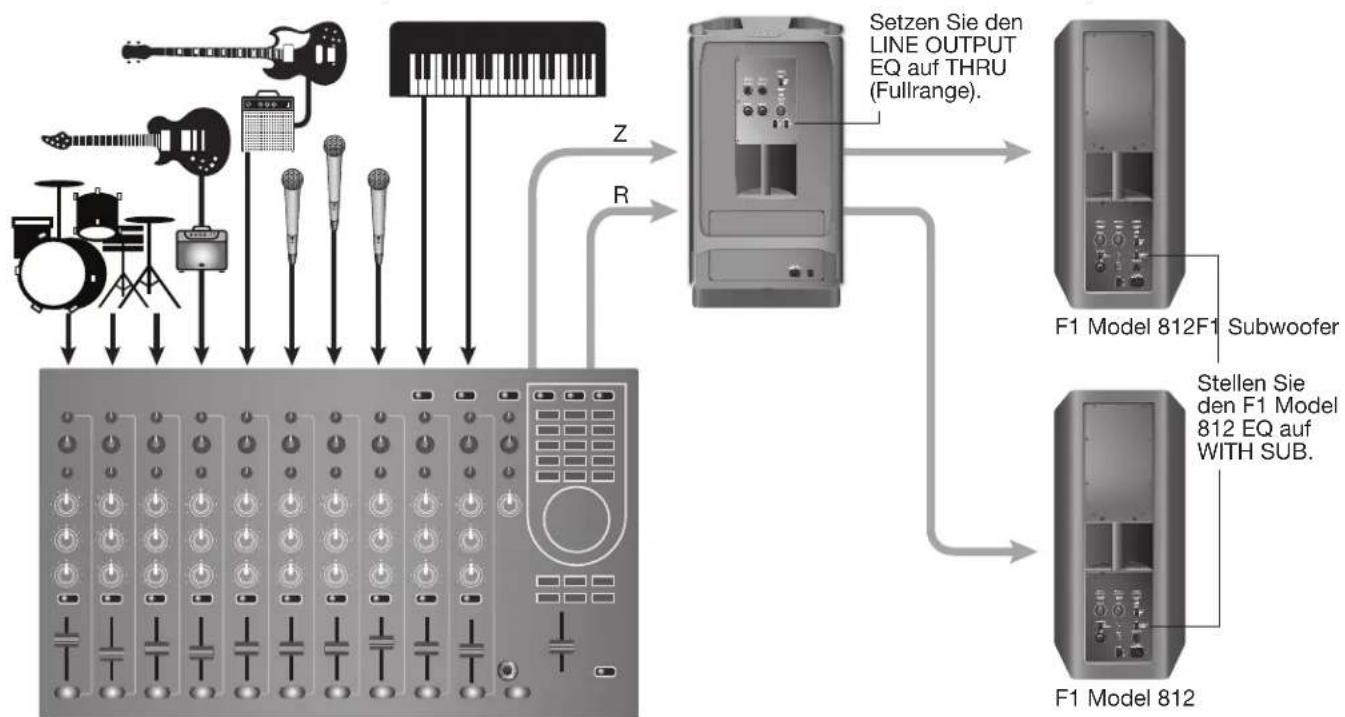

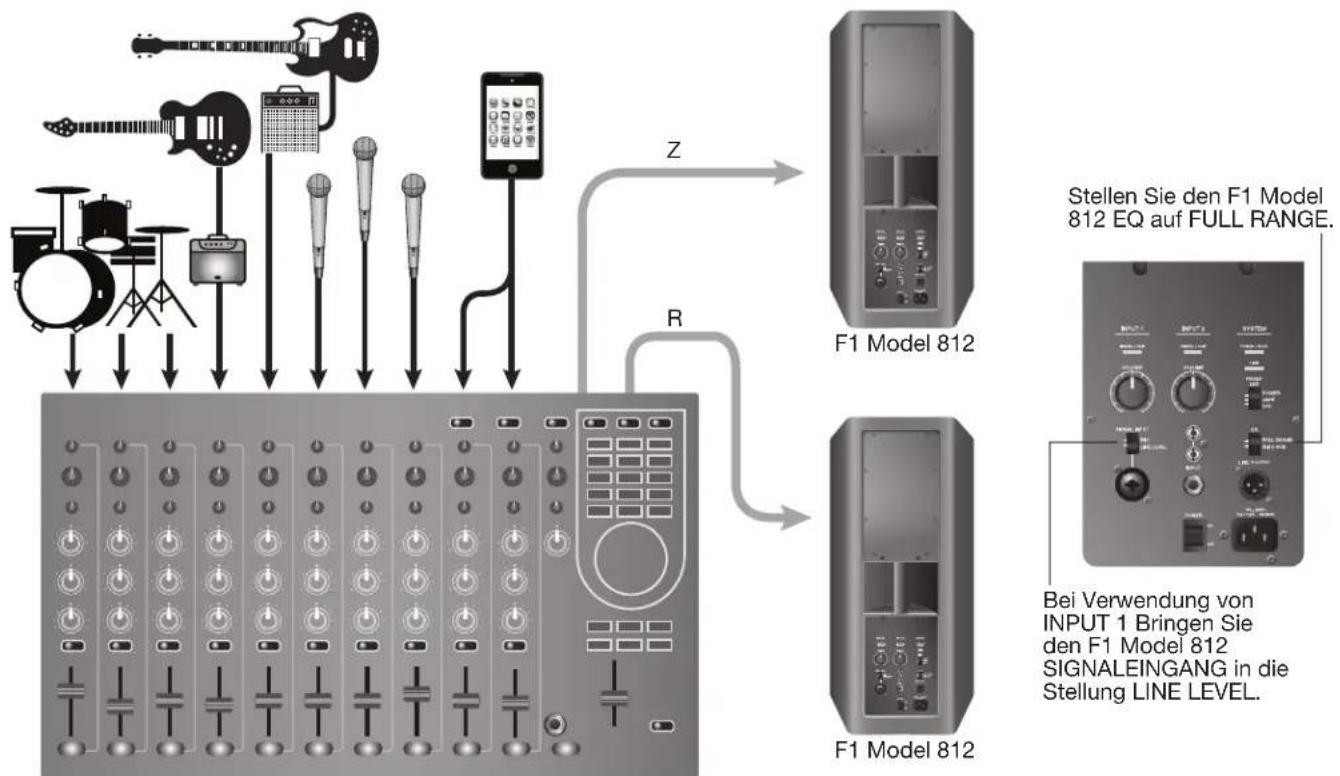

0 dB (Entspannt) 0 dB (Entspannt)Deutsch – 13 Bedienung Verbindungßzenarien Stereo-Mischausgang mit voller Bandbreite zu F1 Model 812 Lautsprechern (L/R)

Stellen Sie den F1 Model 812 EQ auf FULL RANGE. F1 Model 812 F1 Model 812 Bei Verwendung von INPUT 1 Bringen Sie den F1 Model 812 SIGNALEINGANG in die Stellung LINE LEVEL. Volle Bandbreite mit Mischpult, ein F1 Subwoofer und zwei F1 Model 812 Lautsprecher F1 Model 812 F1 Model 812F1 Subwoofer Setzen Sie den LINE OUTPUT EQ auf THRU (Fullrange). Stellen Sie den F1 Model 812 EQ auf WITH SUB.

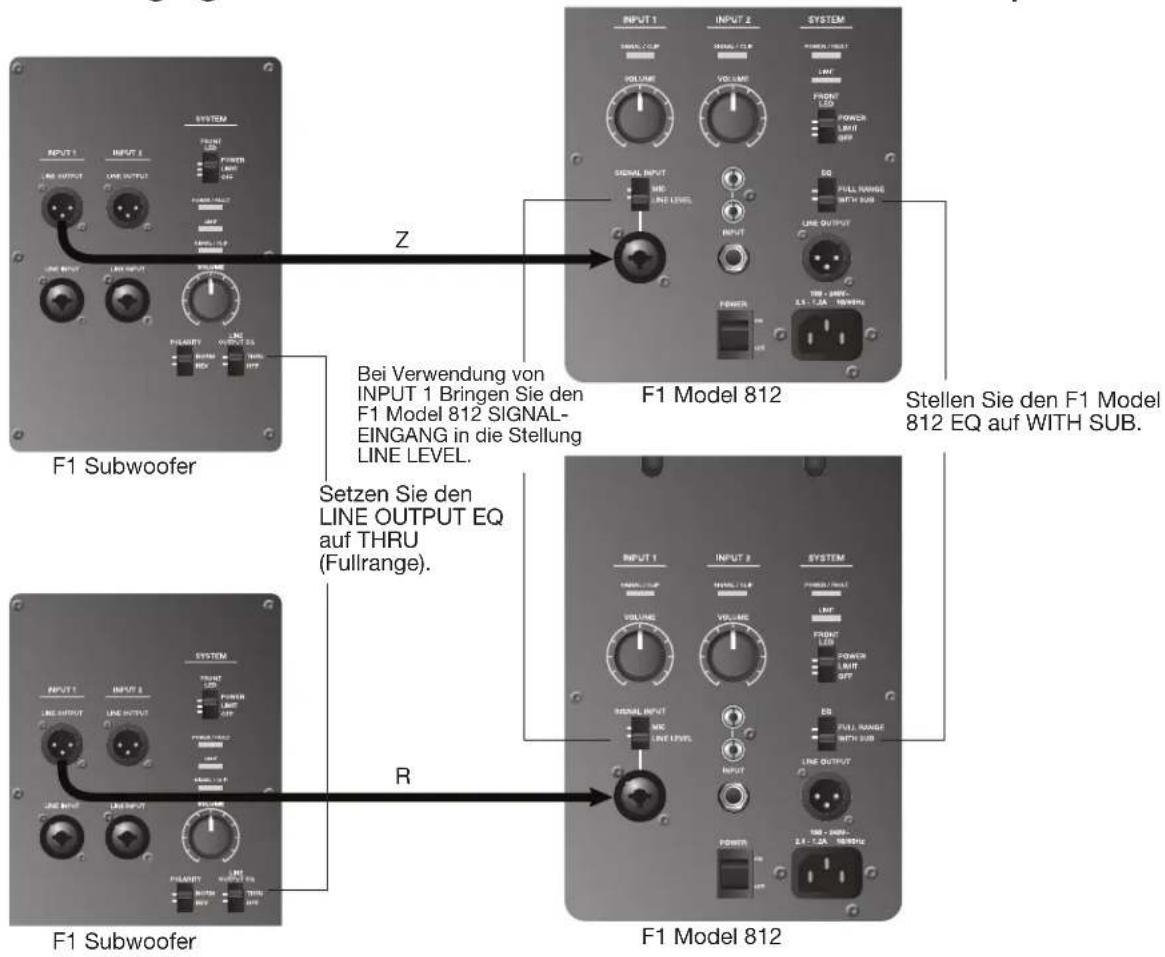

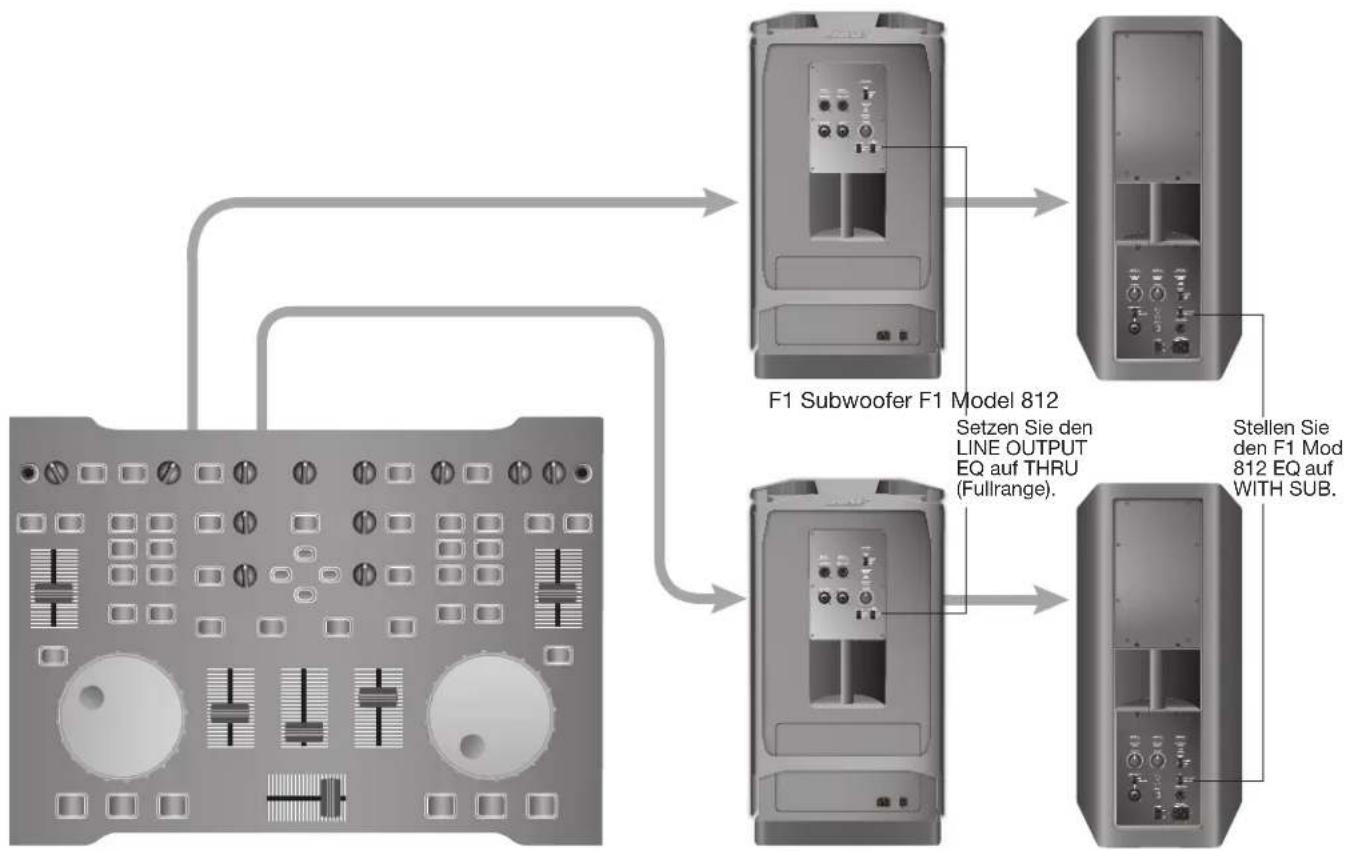

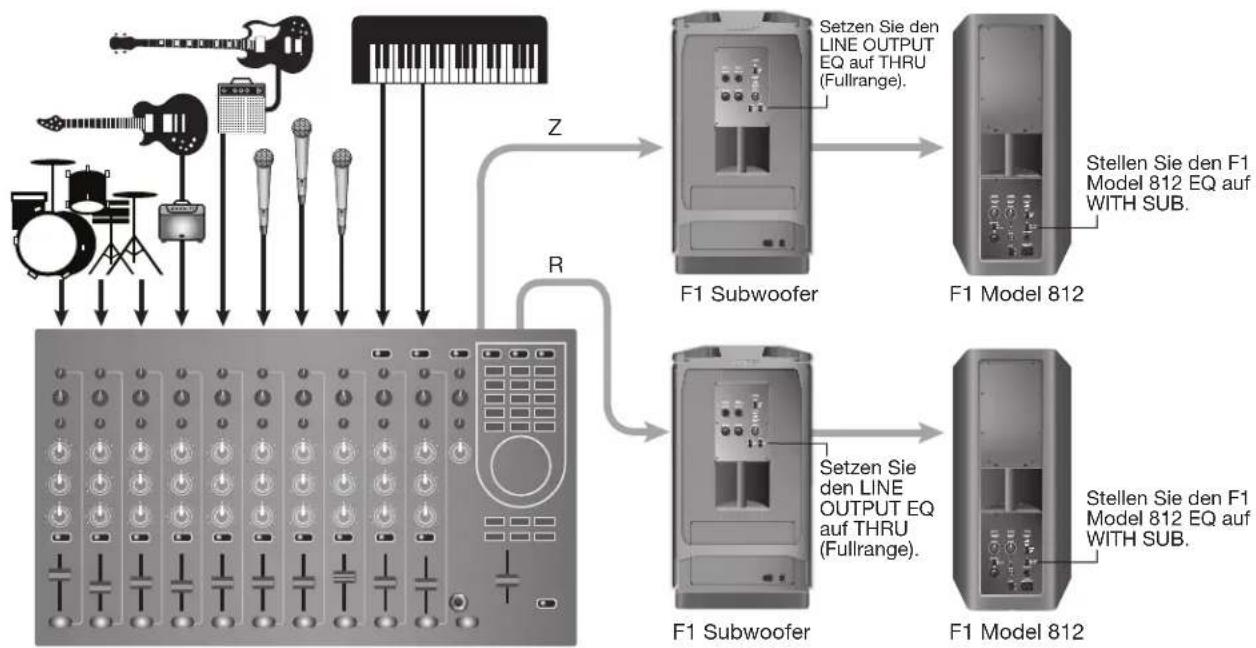

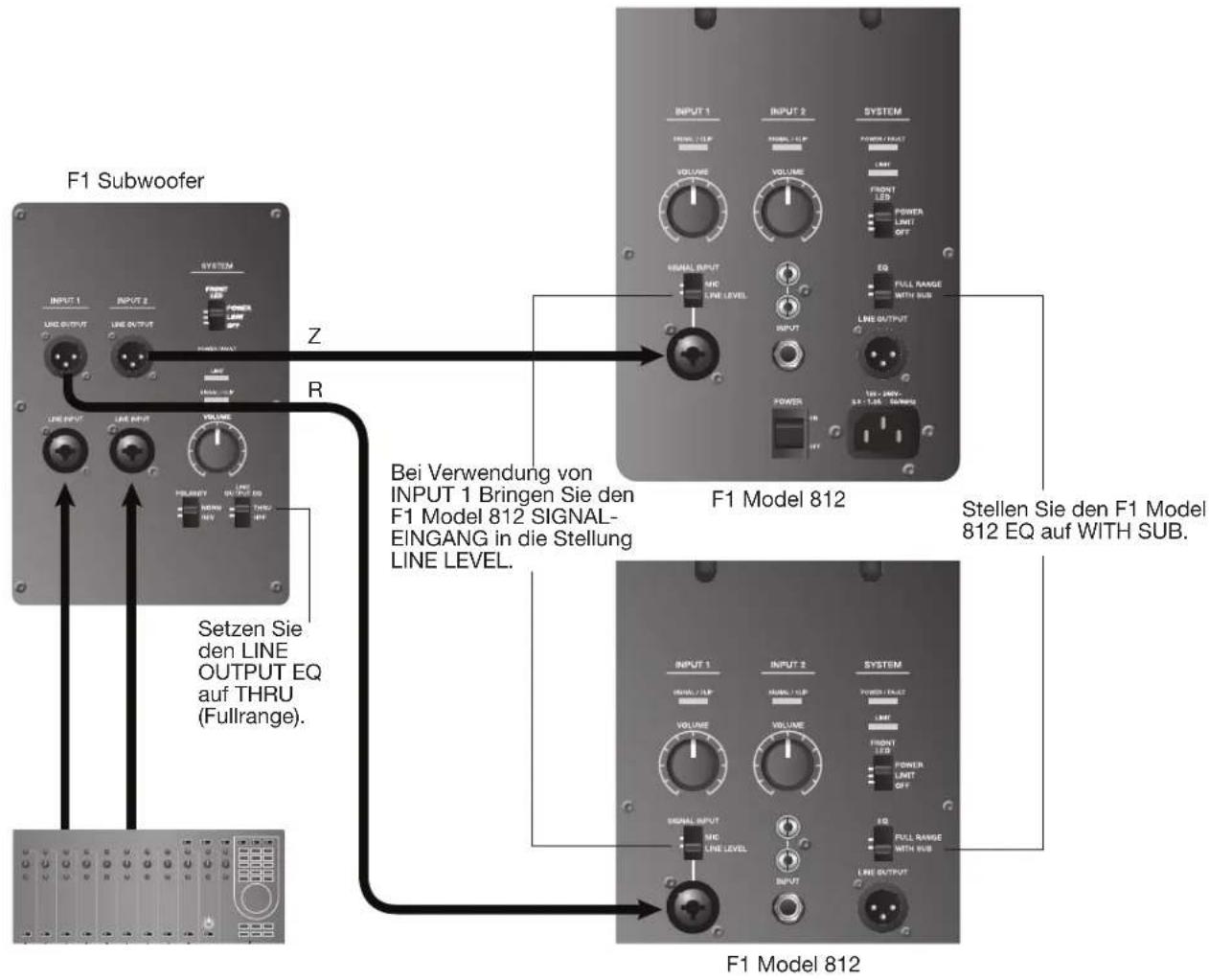

R14 – Deutsch Bedienung Mischpult-Stereoausgang zu F1 Subwoofer und linkem/rechtem F1 Model 812 Lautsprecher Hinweis: Die empfohlenen EQ-Einstellungen finden Sie unter der Überschrift „Einstellen der EQ-Auswahlschalter“ auf Seite 12. Wenn Sie jedoch maximale Basswiedergabe wünschen, bringen Sie den EQ-Wahlschalter bei beiden F1 Model 812 Lautsprechern in die Stellung FULL RANGE, und bringen Sie den EQ-Wahlschal- ter am F1 Subwoofer in die Stellung THRU. Setzen Sie den LINE OUTPUT EQ auf THRU (Fullrange). Bei Verwendung von INPUT 1 Bringen Sie den F1 Model 812 SIGNAL- EINGANG in die Stellung LINE LEVEL. F1 Subwoofer F1 Model 812 F1 Model 812 Stellen Sie den F1 Model 812 EQ auf WITH SUB.

RDeutsch – 15 Bedienung Volle Bandbreite mit Mischpult-Stereoausgang zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechern F1 Model 812 F1 Model 812 F1 Subwoofer F1 Subwoofer Setzen Sie den LINE OUTPUT EQ auf THRU (Fullrange). Stellen Sie den F1 Model 812 EQ auf WITH SUB. Setzen Sie den LINE OUTPUT EQ auf THRU (Fullrange). Stellen Sie den F1 Model 812 EQ auf WITH SUB.

Stereoeingang zu linkem/rechtem F1 Subwoofer und F1 Model 812 Lautsprechern F1 Subwoofer F1 Model 812 F1 Model 812 F1 Subwoofer Bei Verwendung von INPUT 1 Bringen Sie den F1 Model 812 SIGNAL- EINGANG in die Stellung LINE LEVEL. Stellen Sie den F1 Model 812 EQ auf WITH SUB. Setzen Sie den

auf THRU (Fullrange).

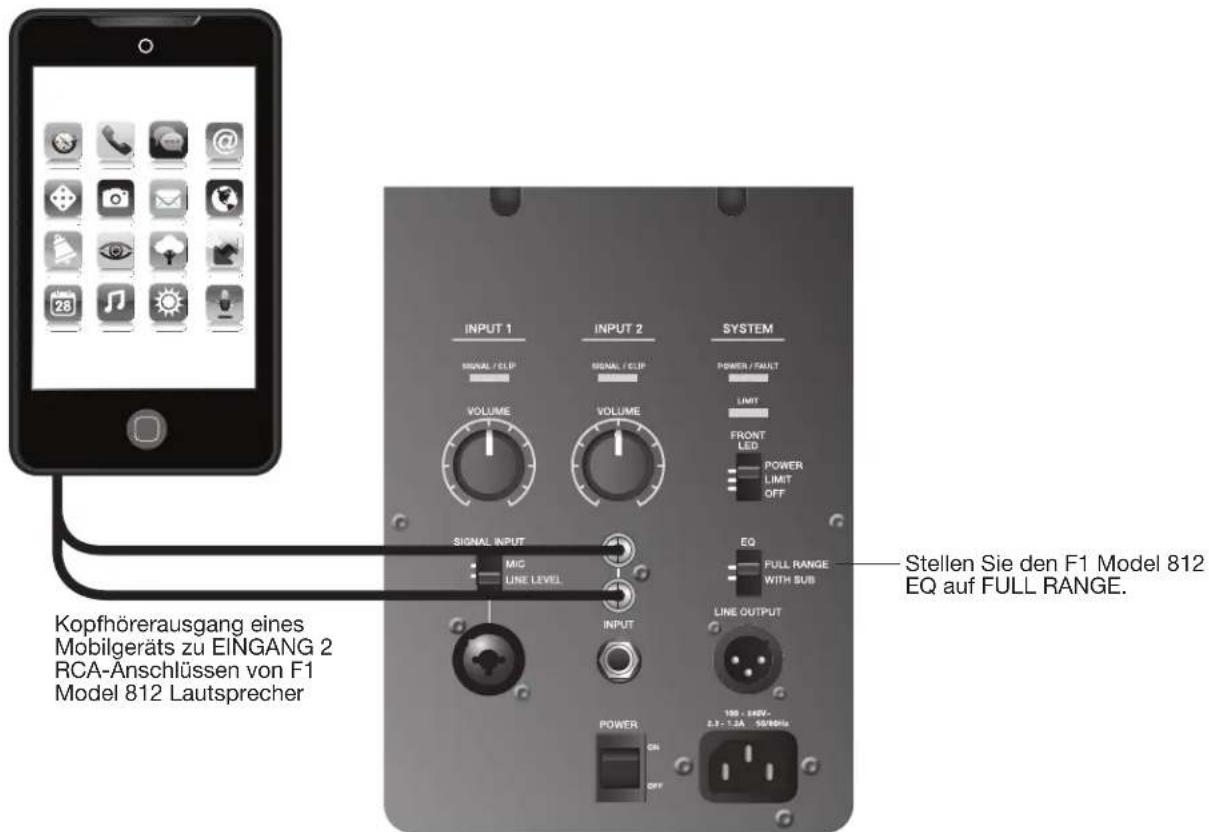

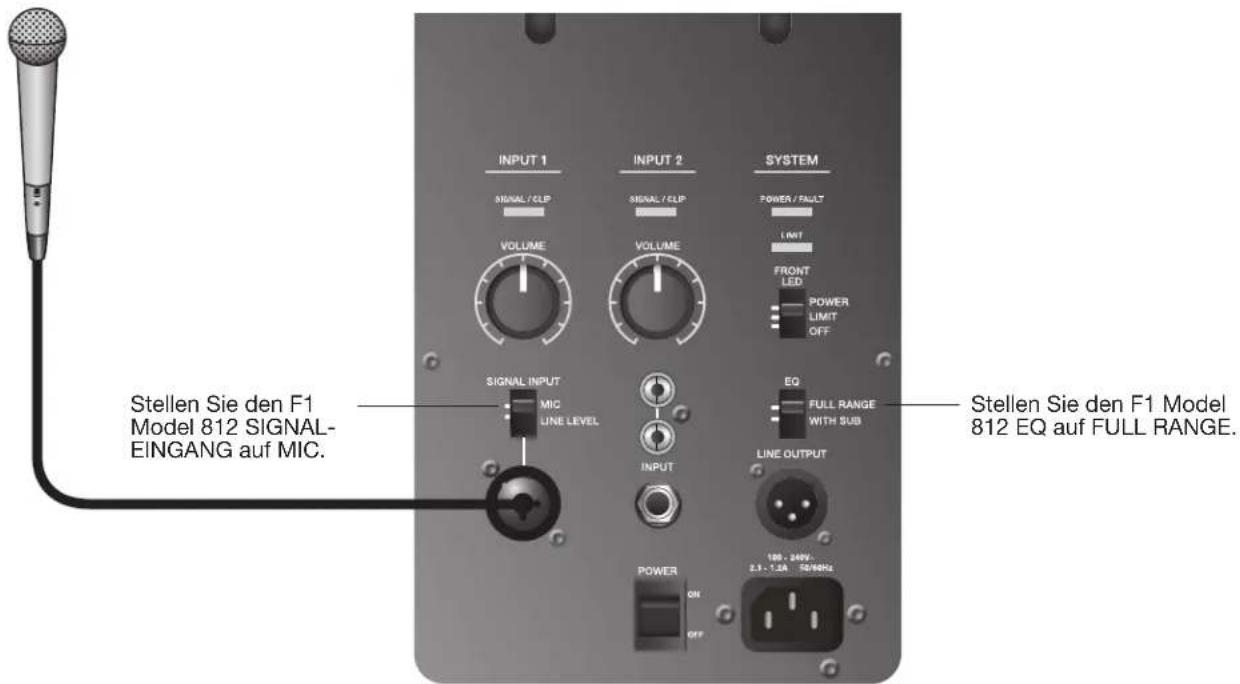

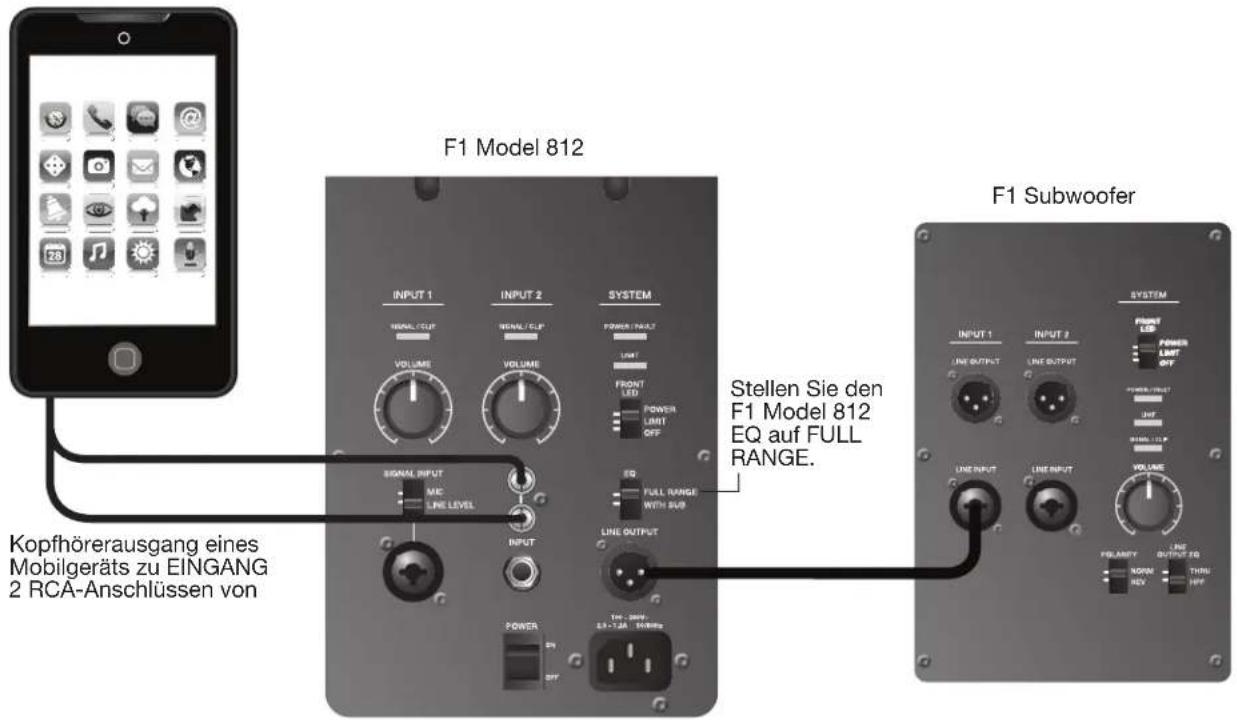

R16 – Deutsch Bedienung Mikrofon zu F1 Model 812 Lautsprecher INPUT 1 Stellen Sie den F1 Model 812 SIGNAL- EINGANG auf MIC. Stellen Sie den F1 Model 812 EQ auf FULL RANGE. Mobilgerät zu einem einzigen F1 Model 812 Lautsprecher Stellen Sie den F1 Model 812 EQ auf FULL RANGE. Kopfhörerausgang eines Mobilgeräts zu EINGANG 2 RCA-Anschlüssen von F1 Model 812 LautsprecherDeutsch – 17 Bedienung Mobilgerät zu F1 Model 812 Lautsprecher und F1 Subwoofer Stellen Sie den F1 Model 812 EQ auf FULL RANGE. F1 Model 812 F1 Subwoofer Kopfhörerausgang eines Mobilgeräts zu EINGANG 2 RCA-Anschlüssen von DJ-Konsole zu zwei F1 Subwoofern und zwei F1 Model 812 Lautsprechern Setzen Sie den LINE OUTPUT EQ auf THRU (Fullrange). F1 Model 812F1 Subwoofer F1 Subwoofer F1 Model 812 Stellen Sie den F1 Model 812 EQ auf WITH SUB.18 – Deutsch Pflege und Wartung Pflege des Produkts Reinigung

• Verwenden Sie zum Reinigen der Gehäuse nur ein weiches, trockenes Tuch.

• Verwenden Sie keine Lösungsmittel, Chemikalien und Reinigungsmittel, die Alkohol, Ammoniak oder Polituren enthalten.

• Benutzen Sie keine Sprays in der Nähe des Geräts, und achten Sie darauf, dass keine Flüssigkeiten in die Öffnungen gelangen.

• Bei Bedarf können Sie das Gitter des Lautsprecher-Arrays vorsichtig absaugen. Kundendienst Wenn Sie weitere Unterstützung bei der Behebung von Problemen benötigen, wenden Sie sich an die Bose Professional Sound Division unter (877) 335-2673, oder besuchen Sie den Support-Bereich unter www.Bose.com/ livesound. Fehlerbehebung Falls Probleme mit dem Gerät auftreten, beachten Sie die folgenden Lösungsvorschläge. Zu den empfohlenen Werkzeugen für die Fehlerbehebung zählen ein AC-Ersatzkabel und ein zusätzliches XLR- und ein 1/4''-Telefonkabel. Problem Lösung Der Lautsprecher ist angeschlossen, der Netzschalter ist aktiviert, aber die Netz-LED leuchtet nicht.

• Stellen Sie sicher, dass das Netzkabel an beiden F1 Model 812 Lautsprechern und an der AC-Steckdose korrekt angeschlossen ist.

• Stellen Sie sicher, dass die Steckdose funktioniert und angeschlossen ist. Versuchen Sie, eine Lampe oder ein anderes Gerät an derselben Netzsteckdose zu betreiben.

• Versuchen Sie es mit einem anderen Netzkabel. Die Power-LED leuchtet grün, aber kein Ton

• Vergewissern Sie sich, dass die Hauptlautstärkeregelung aufgedreht ist.

• Stellen Sie sicher, dass der Lautstärkeregler an Ihrem Instrument richtig eingestellt ist.

• Stellen Sie sicher, dass Ihr Instrument oder Ihre Audioquelle mit dem richtigen Eingang verbunden ist.

• Empfängt der F1 Model 812 Lautsprecher ein Signal vom F1 Subwoofer, stellen Sie sicher, dass der Subwoofer eingeschaltet ist. Instrumente oder Audioquellen hören sich verzerrt an.

• Verringern Sie die Lautstärke der angeschlossenen Audioquelle.

• Wenn Sie mit einem externen Mischpult verbunden sind, Stellen Sie sicher, dass die Eingangsverstärkung des Mischpultkanals nicht zu Verzerrungen führt.

• Verringern Sie die Ausgabeleistung des Mischpults. Am Mikrofon treten Rückkopplungen auf.

• Verringern Sie die Eingangsverstärkung des Mischpults.

• Versuchen Sie das Mikrofon so zu halten, dass es fast Ihre Lippen berührt.

• Probieren Sie ein anderes Mikrofon aus.

• Verwenden Sie die Klangregelung am Mischpult, um störende Frequenzen zu eliminieren.

• Erhöhen Sie den Abstand zwischen dem Lautsprecher und dem Mikrofon.

• Falls Sie einen Effektprozessor verwenden, stellen Sie sicher, dass dieser nicht die Ursache des Problems ist. Schlechte Basswiedergabe • Wenn Sie den F1 Model 812 Lautsprecher ohne den F1 Subwoofer verwenden, stellen Sie sicher, dass der EQ-Schalter in die Stellung FULL RANGE gebracht wurde.

• Wenn Sie den F1 Model 812 Lautsprecher zusammen mit dem F1 Subwoofer verwenden, überprüfen Sie, ob sich der Schalter POLARITY in der Stellung NORMAL befindet. Existiert ein größerer Abstand zwischen dem F1 Subwoofer und dem F1 Model 812 Lautsprecher, können Sie die Basswiedergabe verbessern, indem Sie den Schalter POLARITY in die Stellung REV bringen.

• Wenn Sie zwei F1 Subwoofer verwenden, stellen Sie sicher, dass sich der Schalter POLARITY bei beiden Subwoofern in der gleichen Stellung befindet.Deutsch – 19 Pflege und Wartung Problem Lösung Übermäßige Störungen oder Systembrummen

• Wenn Sie ein Mikrofon mit dem F1 Model 812 Lautsprecher verbinden, stellen Sie sicher, dass der Schalter SIGNAL INPUT von INPUT 1 in die Stellung MIC gebracht wurde.

• Überprüfen Sie, ob alle Systemverbindungen korrekt sind. Unzureichend angeschlossene Kabel können zu Störungen führen.

• Wenn Sie ein Mischpult, eine externe Klangquelle oder ein Signal vom F1 Subwoofer verwenden, stellen Sie sicher dass der Schalter INPUT 1 SIGNAL INPUT am F1 Model 812 Lautsprecher in die Stellung LINE gebracht wurde.

• Wenn Sie optimale Ergebnisse erzielen möchten, verwenden Sie die balancierten Verbindungen (XLR) an den Systemeingängen.

• Halten Sie alle Signalkabel fern von AC-Netzkabeln.

• Lichtdimmer können zu einem Brummen in Lautsprechersystemen führen. In dem Sie das System an einen Netzstromkreis anschließen, über den keine Lampen oder Dimmer gesteuert werden.

• Verbinden Sie die Komponenten des Audiosystems mit Netzsteckdosen, die gemeinsam geerdet sind.

• Überprüfen Sie die Kabel an den Mischpulteingängen, indem Sie die Kanäle nacheinander stummschalten. Verschwindet das Brummen, tauschen Sie das entsprechende Kabel am Mischpult aus. LED-Anzeigen In der folgenden Tabelle wird das LED-Verhalten am F1 Model 812 Lautsprecher und am F1 Subwoofer beschrieben. Typ Location Farbe Verhalten Anzeige Erforderliche Maßnah-

Vordere LED (Netz) Vorderes Gitter Blau Dauerhaft leuchtend Lautsprecher ist einge- schaltet Keine Blau Blinkend Begrenzung ist aktiv, Ver- stärkerschutz aktiviert Verringern Sie die Laut- stärke oder die Stärke des Eingangssignals. SIGNAL/CLIP INPUT 1/2 Grün (Soll) Flimmern/Dauerhaft leuchtend Eingangssignal vorhanden An den gewünschten Pegel anpassen Rot Flimmern/Dauerhaft leuchtend Eingangssignal zu stark Verringern Sie die Laut- stärke oder die Stärke des Eingangssignals. POWER/FAULT Rückwand Blau Dauerhaft leuchtend Lautsprecher ist einge- schaltet Keine Rot Dauerhaft leuchtend Temperaturschutz des Ver- stärkers aktiv Schalten Sie den Laut- sprecher aus. LIMIT Rückwand Bernsteinfar- ben Blinkend/Dauerhaft leuchtend Begrenzung ist aktiv, Ver- stärkerschutz aktiviert Verringern Sie die Laut- stärke oder die Stärke des Eingangssignals. Eingeschränkte Garantie und Registrierung Für Ihr Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter pro.Bose.com. Registrieren Sie Ihre Produkte online unter www.Bose.com/register, oder rufen Sie uns an: (877) 335-2673. Ihre Garantierechte sind jedoch unabhängig davon gültig. Zubehör Für diese Produkte stehen zahlreiche Befestigungsklammern für Wände/Decken, Transportbeutel und Abdeckungen zur Verfügung. Wenden Sie sich an Bose, um einen Auftrag zu platzieren. Die entsprechenden Kontaktinformationen finden Sie innen auf der hinteren Umschlagseite dieses Handbuchs.20 – Deutsch Pflege und Wartung Technische Informationen Physikalisch Abmessungen Gewicht F1 Model 812 Loudspeaker 665 mm H x 334 mm B x 373 mm T 20,18 kg F1 Subwoofer 688 mm H x 410 mm B x 449 mm T 24,95 kg F1 Systemstapel 1868 mm H x 410 mm B x 449 mm T 45,13 kg Elektronik Stromversorgung Maximaler Ein- schaltstrom: F1 Model 812 Lautsprecher
