BRUKSANVISNING F1 Subwoofer BOSE

• För att minska risken för brand och elektriska stötar ska du undvika att utsätta produkten för regn eller fukt.

• Utsätt inte systemet för väta och placera inga föremål som exempelvis vaser fyllda med vätska på systemet eller i närheten av det. Liksom med alla elektroniska produkter får inte vätska spillas in i någon del av systemet. Vätskor kan orsaka fel och/eller brand.

• Tända ljus eller andra föremål med öppna lågor får inte placeras på eller i närheten av produkten. Symbolen med en pilförsedd blixt inuti en liksidig triangel är avsedd att varna användaren för oisolerad, farlig spänning inuti apparaten. Denna spänning kan vara kraftig nog att ge elektriska stötar. Utropstecknet inuti en liksidig triangel, som nns på systemet, är avsett att upplysa användaren om att det nns viktiga anvisningar om skötsel och underhåll av systemet i denna handbok. Produkten innehåller magnetiska material. Kontakta din läkare om du har frågor om produkten kan påverka implantat av medicinsk enhet. Innehåller små delar som kan utgöra en kvävningsrisk. Inte lämplig för barn under 3 år. TÄNK PÅ:

• Den här produkten ska anslutas till ett skyddsjordat eluttag.

• Gör inga otillåtna ändringar av produkten eftersom det kan äventyra säkerheten, efterlevandet av bestämmelser samt systemets prestanda. Dessutom kan produktgarantin bli ogiltig. Obs!

• Om produkten kopplas bort från strömförsörjningen med nätkabelns eller produktens kontakt ska det vara lätt att komma åt och använda denna kontakt.

• Produkten får bara användas inomhus. Den är varken utformad eller testad för användning utomhus, i nöjesfordon eller marina miljöer. Den här produkten uppfyller bestämmelserna i alla tillämpliga EU-direktiv. En komplett försäkran om överensstämmelse nns på www.Bose.com/ compliance. Den här symbolen betyder att produkten inte ska kastas med hushållssoporna utan återvinnas i enlighet med lokala bestämmelser. Rätt deponering och återvinning hjälper till att skydda våra naturresurser, vår hälsa och miljön. Mer information om deponering och återvinning av produkten får du om du kontaktar lokala myndigheter, deponeringscentraler eller affären där du köpte produkten. OBS! Den här utrustningen har testats och befunnits överensstämma med gränsvärdena för digitala enheter av klass A, i enlighet med del 15 i FCC:s bestämmelser. Gränsvärdena är avsedda att ge ett rimligt skydd mot skadliga störningar när utrustningen används i en kommersiell miljö. Den här utrustningen genererar, använder och kan avge radiofrekvensenergi, och om utrustningen inte installeras och används i enlighet med anvisningarna kan den orsaka skadliga störningar i samband med radiokommunikation. Användning av denna utrustning i bostäder kan orsaka störningar som användaren är skyldig att korrigera på egen bekostnad. Denna klass A-produkt uppfyller villkoren enligt ICES-003-villkoren i Kanada. Om utrustningen ändras eller modieras på något sätt som inte uttryckligen har godkänts av Bose Corporation, kan det innebära att användarens rätt att använda den här produkten upphävs.

1. Läs de här anvisningarna.

2. Behåll anvisningarna.

5. Använd inte produkten i närheten av vatten.

6. Rengör endast med en torr trasa.

7. Blockera inte ventilationsöppningarna. Installera i enlighet med tillverkarens

8. Installera inte produkten nära någon värmekälla (som t.ex. element, värmespjäll och

spisar) eller någon annan produkt (inklusive förstärkare) som avger värme.

9. Åsidosätt inte säkerhetssyftet med den polariserade eller jordade kontakten. En

polariserad kontakt har två blad där det ena är bredare än det andra. En jordad kontakt har två stift och ett tredje jordat stift. Både det breda stiftet och jordstiftet är avsedda för att ge bättre säkerhet. Om den medföljande kontakten inte passar i ditt uttag ber du en elektriker om hjälp.

10. Skydda elkabeln så att ingen trampar på den och så att den inte kommer i kläm.

Detta är särskilt viktigt vid kontakterna, tillbehörsuttagen och den plats där kabeln kommer ut ur produkten.

11. Använd bara den utrustning/de tillbehör som rekommenderas av tillverkaren.

12. Använd endast apparaten med vagnen, stället, stativet, fästet eller bordet som

anges av leverantören eller som säljs tillsammans med apparaten. Om en vagn används ska du vara försiktig när du yttar vagnen med produkten så att den inte välter och orsakar skada.

13. Koppla bort produkten från eluttaget när åskan går eller om den inte

ska användas under en längre period.

14. Överlåt all service till behörig servicepersonal. Underhåll krävs när produkten

skadats på något sätt, till exempel när en kabel eller kontakt skadats, vätska har spillts i den, ett främmande föremål har hamnat i den, den har utsatts för regn eller fukt, den fungerar inte utan problem eller har tappats i golvet. Endast för Japan: Se till att det nns en jordanslutning innan du sätter i nätkabelns kontakt i ett eluttag. För Finland, Norge och Sverige:

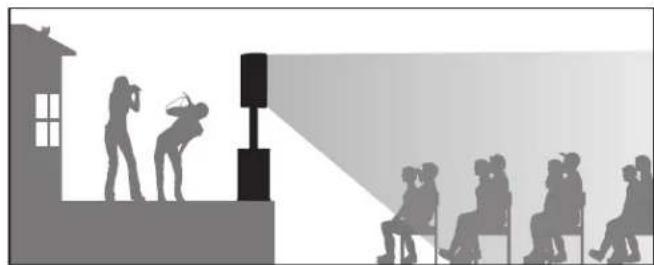

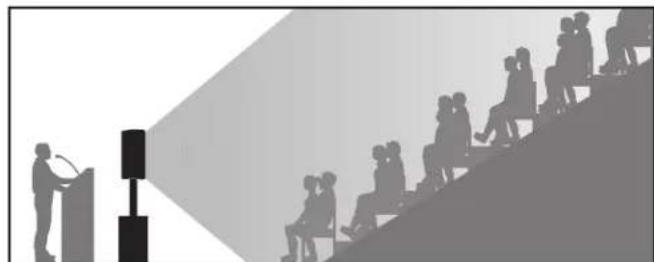

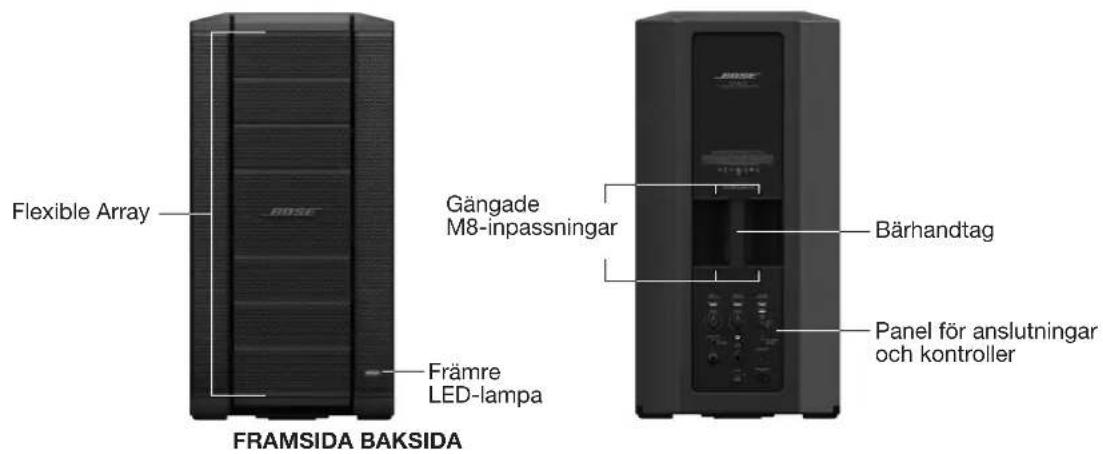

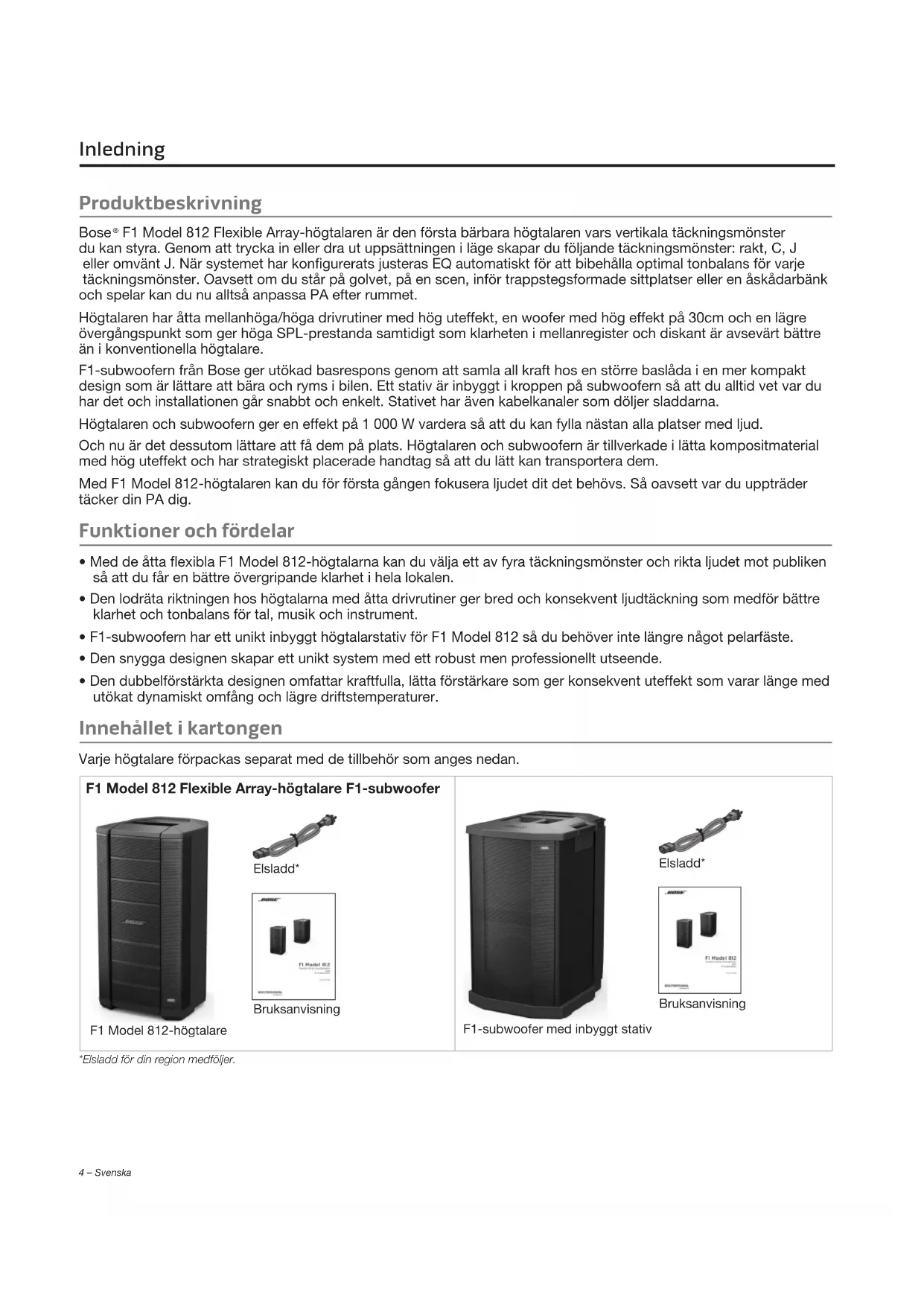

F1 Model 812 Flexible Array-högtalaren är den första bärbara högtalaren vars vertikala täckningsmönster du kan styra. Genom att trycka in eller dra ut uppsättningen i läge skapar du följande täckningsmönster: rakt, C, J eller omvänt J. När systemet har konfigurerats justeras EQ automatiskt för att bibehålla optimal tonbalans för varje täckningsmönster. Oavsett om du står på golvet, på en scen, inför trappstegsformade sittplatser eller en åskådarbänk och spelar kan du nu alltså anpassa PA efter rummet. Högtalaren har åtta mellanhöga/höga drivrutiner med hög uteffekt, en woofer med hög effekt på 30cm och en lägre övergångspunkt som ger höga SPL-prestanda samtidigt som klarheten i mellanregister och diskant är avsevärt bättre än i konventionella högtalare. F1-subwoofern från Bose ger utökad basrespons genom att samla all kraft hos en större baslåda i en mer kompakt design som är lättare att bära och ryms i bilen. Ett stativ är inbyggt i kroppen på subwoofern så att du alltid vet var du har det och installationen går snabbt och enkelt. Stativet har även kabelkanaler som döljer sladdarna. Högtalaren och subwoofern ger en effekt på 1 000 W vardera så att du kan fylla nästan alla platser med ljud. Och nu är det dessutom lättare att få dem på plats. Högtalaren och subwoofern är tillverkade i lätta kompositmaterial med hög uteffekt och har strategiskt placerade handtag så att du lätt kan transportera dem. Med F1 Model 812-högtalaren kan du för första gången fokusera ljudet dit det behövs. Så oavsett var du uppträder täcker din PA dig. Funktioner och fördelar

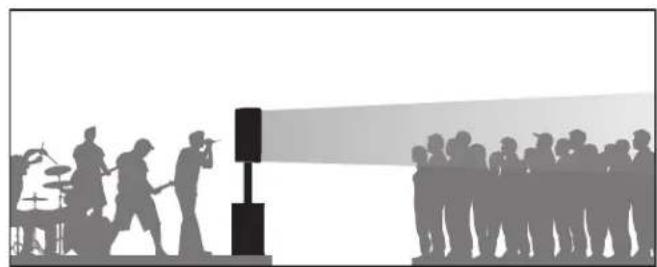

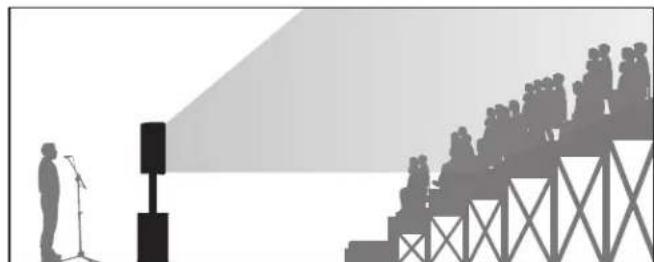

• Med de åtta flexibla F1 Model 812-högtalarna kan du välja ett av fyra täckningsmönster och rikta ljudet mot publiken så att du får en bättre övergripande klarhet i hela lokalen.

• Den lodräta riktningen hos högtalarna med åtta drivrutiner ger bred och konsekvent ljudtäckning som medför bättre klarhet och tonbalans för tal, musik och instrument.

• F1-subwoofern har ett unikt inbyggt högtalarstativ för F1 Model 812 så du behöver inte längre något pelarfäste.

• Den snygga designen skapar ett unikt system med ett robust men professionellt utseende.

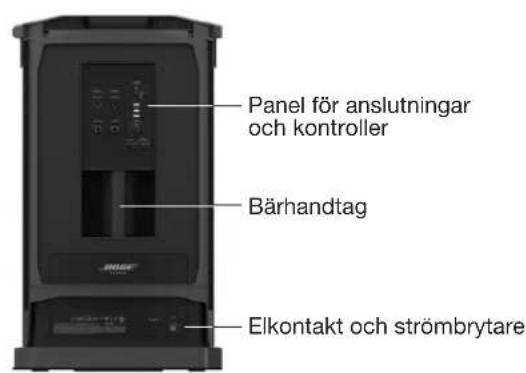

• Den dubbelförstärkta designen omfattar kraftfulla, lätta förstärkare som ger konsekvent uteffekt som varar länge med utökat dynamiskt omfång och lägre driftstemperaturer. Innehållet i kartongen Varje högtalare förpackas separat med de tillbehör som anges nedan. F1 Model 812 Flexible Array-högtalare F1-subwoofer Elsladd* Bruksanvisning F1 Model 812-högtalare Elsladd* Bruksanvisning F1-subwoofer med inbyggt stativ *Elsladd för din region medföljer.Svenska – 5 Inledning F1 Model 812 Flexible Array-högtalare Obs! F1 Model 812 har gängade M8-inpassningar för att rigga och fästa tillbehörsfästen. TÄNK PÅ: Endast yrkeskunniga montörer med kunskap om utrustning och monteringsteknik ska försöka installera högt upphängda högtalare. ÖVERDEL FRAMSIDA BAKSIDA Flexible Array Bärhandtag Bärhandtag Främre LED-lampa Panel för anslutningar och kontroller Gängade M8-inpassningar Gängade M8-inpassningar F1-subwoofer ÖVERDEL FRAMSIDA BAKSIDA Bärhandtag Bärhandtag Främre LED-lampa Panel för anslutningar och kontroller Inbyggt högta- larstativ Elkontakt och strömbrytare Högtalarstati- vets skenor6 – Svenska Inledning Använda Flexible Array Du kan forma täckningsmönstret genom att flytta på den övre och nedre uppsättningen. Uppsättningen hålls på plats av magneter som utlöser interna sensorer som justerar EQ efter uppsättningens form. Justera uppsättningen Trycka in uppsättningen Dra ut uppsättningen Fyra täckningsmönster Rakt mönster Dra ut övre och nedre uppsättning J-mönster Dra ut övre uppsättning, tryck in nedre uppsättning. Omvänt J-mönster Tryck in övre uppsättning, dra ut nedre uppsättning. C-mönster Tryck in övre och nedre uppsättning.Svenska – 7 Inledning Tillämpningar Rakt mönster Använd det raka mönstret när publiken står och deras huvuden är i ungefär samma höjd som högtalaren. Omvänt J-mönster Det omvända-J mönstret passar en publik i trappstegsformade sittplatser som börjar i höjd med högtalaren och sträcker sig ovanför den. J-mönster J-mönstret fungerar bra när högtalaren är på en upphöjd scen och publiken sitter nedanför på golvet. C-mönster Använd C-mönstret för rakade sittplatser i ett auditorium när den första raden är på golvet med högtalaren8 – Svenska Installera systemet Använda F1 Model 812 med F1-subwoofer Det inbyggda högtalarstativet finns på baksidan av subwoofern. Det är enkelt att ställa in F1 Model 812-högtalaren med F1-subwoofern:

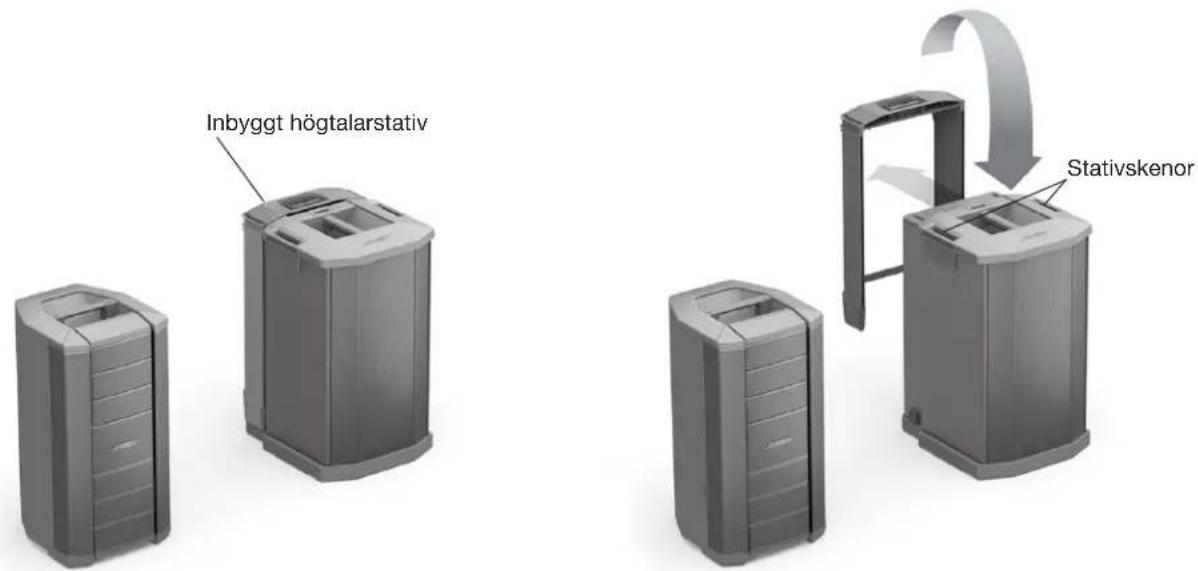

1. Avlägsna det inbyggda högtalarstativet från baksidan av F1-subwoofern och för in det i stativets skenor.

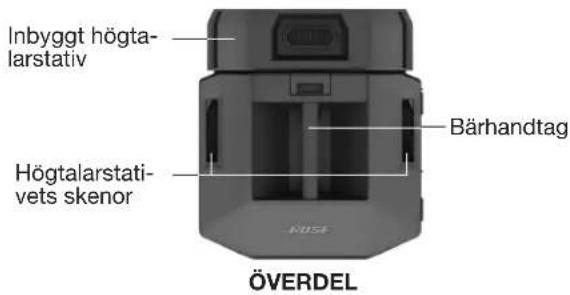

Inbyggt högtalarstativ Stativskenor

2. Lyft upp F1 Model 812-högtalaren och ställ den på stativet.Svenska – 9

3. Anslut ljudkablarna. Mata kablarna från F1 Model 812 genom kanalerna i högtalarstativet så håller du ordning på dem.

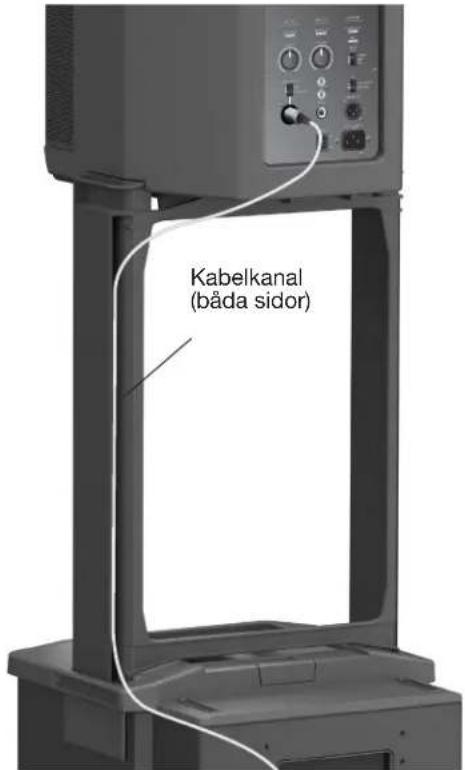

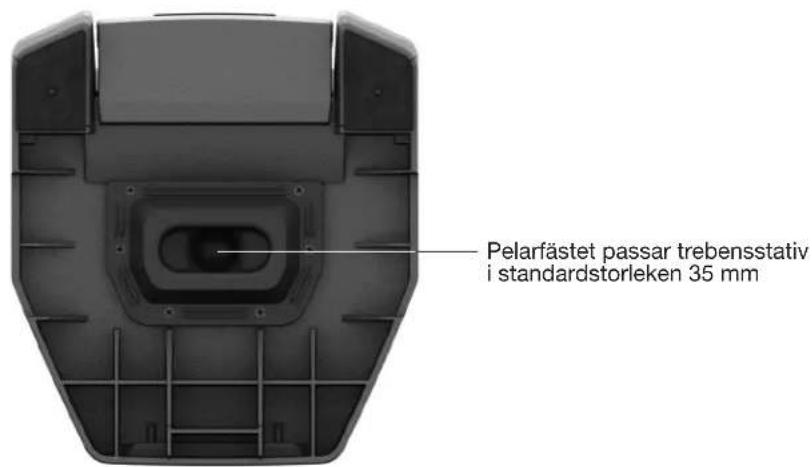

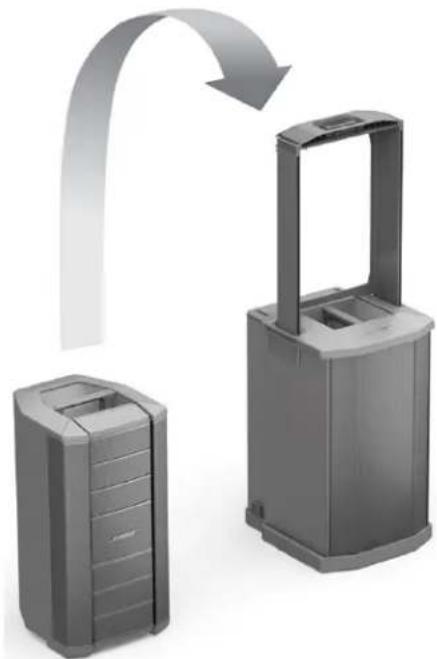

Kabelkanal (båda sidor) Använda F1 Model 812 på ett trebensstativ På undersidan av F1 Model 812-högtalaren finns ett pelarfäste så att du kan montera högtalaren på ett trebensstativ. Pelarfästet passar standardflikar på 35 mm. VARNING! Använd inte F1 Model 812-högtalaren med ett instabilt trebensstativ. Högtalaren är endast avsedd att användas på en 35 mm mittpelare och trebensstativet måste kunna stödja en högtalare som väger minst 20,2 kg och vars totala storlek uppgår till 665 x 334 x 373 mm (H x B x D). Om du använder ett trebensstativ som inte är utformat för att stödja F1 Model 812-högtalarens storlek och vikt kan det medföra ett instabilt och riskfyllt tillstånd som kan orsaka skada. Pelarfästet passar trebensstativ i standardstorleken 35 mm10 – Svenska Användning F1 Model 812-kontrollpanel Obs! Du hittar listan med alla LED-indikatorer och beteenden på LED-lamporLED-lampor19. STRÖM/FEL:

• Blå = strömmen är på.

• Röd = fel har inträffat. BEGRÄNSA:

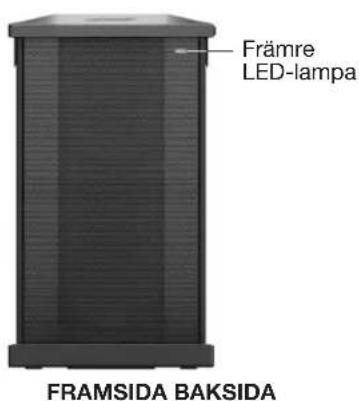

• Gul = systembegränsning (skyddsläge). FRÄMRE LED-LAMPA:

• STRÖM aktiverar den främre LED-lampan för att visa strömstatusen.

• BEGRÄNSA visar en begränsad display på den främre LED-lampan.

• AV stänger av den främre LED-lampan. EQ: (Se ”Ställa in EQ-omkopplare” på sidan 12.)

• MED FULLRANGE kan högtalaren fungera utan högpassfiltrering.

• MED SUB aktiverar ett högpassfilter (100 Hz) när du använder högtalaren med F1-subwoofern. Rekommenderas för användning med F1-subwoofer. LINJEUTGÅNG:

• Balanserad XLR-linjeutgång ger en blandning av ingång 1 och 2, efter ingångsvolymkontroll. Kan användas för att seriekoppla högtalare. SIGNAL/CLIP: Visar ingångssignalens status i färg.

• Grön = signalen är närvarande.

• Röd = avklippt signal, ingångssignalen är för hög VOLYM: Justerar kanalvolymen. SIGNALINGÅNG: Omkopplaren ställer in ingångskänsligheten för ingångstypen. Kombinationskontakt för XLR-mikrofonkontakt eller 6,3 mm telefonjack (TRS-balanserade eller TS-obalanserade kablar).

• MED MIC väljer du känsligheten för mikrofoningångarna (endast dynamiska eller självförsörjande mikrofoner) – använd endast om en mikrofon är direkt ansluten till ingången.

• MED LINJE väljer du känsligheten för linjeingångar från till exempel mixerbordet eller DJ-styrenheten. RCA-kontakter: Analog stereoingång för ljudkällor som DJ-styrenheter och andra linjenivåkällor. Vänster och höger summeras och producerar en monoljudutgång och monosignal till LINJEUTGÅNG (XLR).

• Höger (röd) 6,3 MM telefonjack: Ger analog ingång för gitarrer och andra instrument. För TRS-balan- serade eller TS-obalanserade kablar. SIGNAL/CLIP: Visar ingångssignalens status i färg.

• Grön = signalen är närvarande.

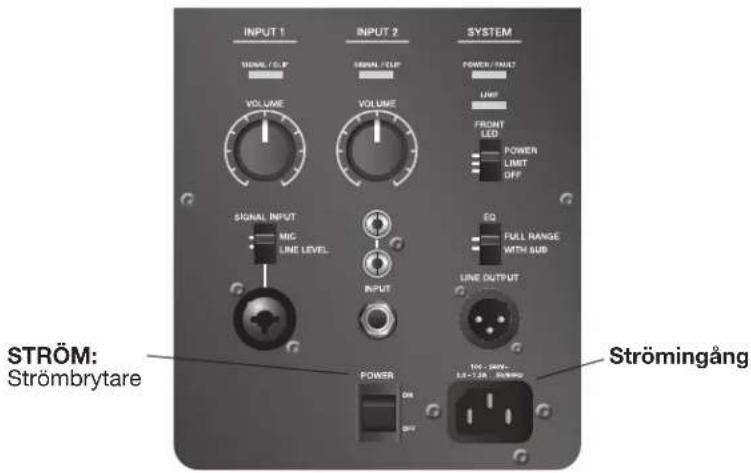

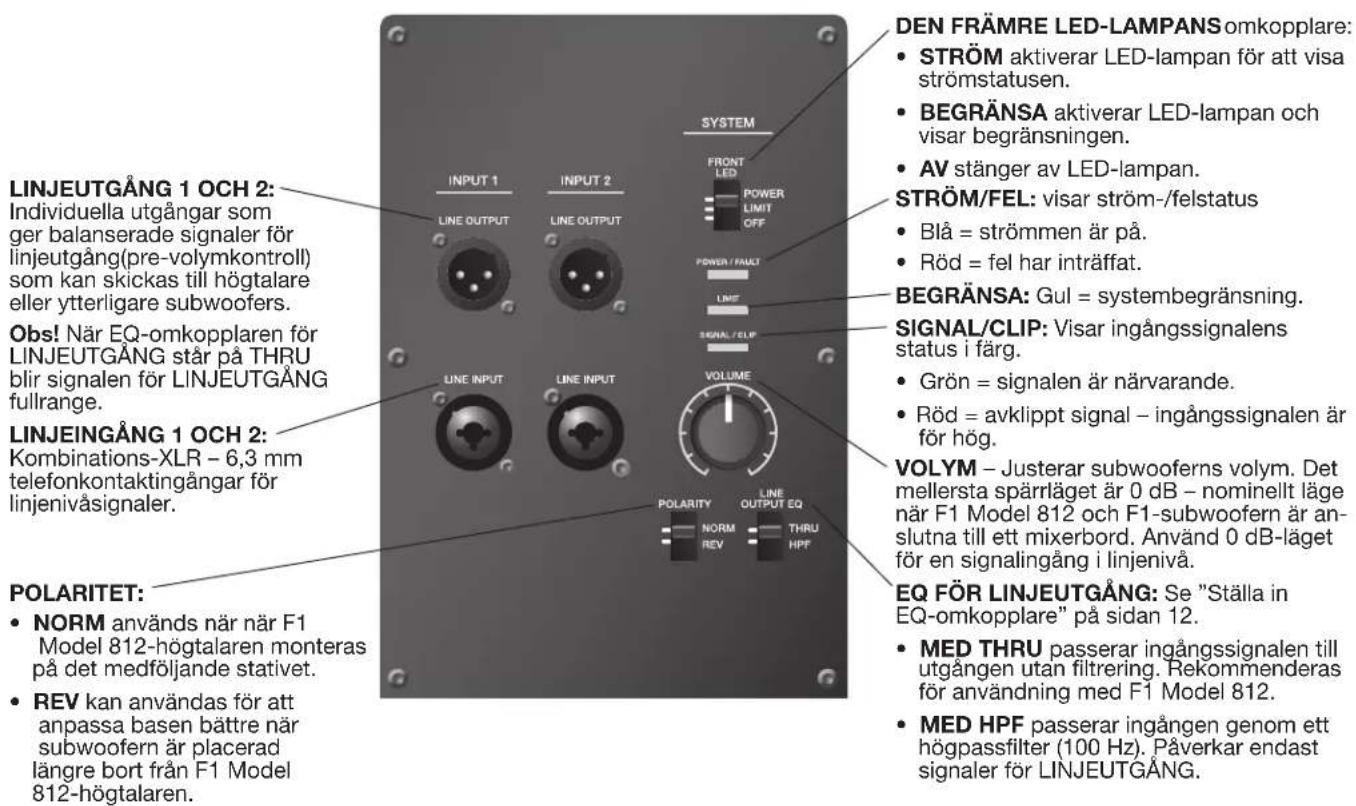

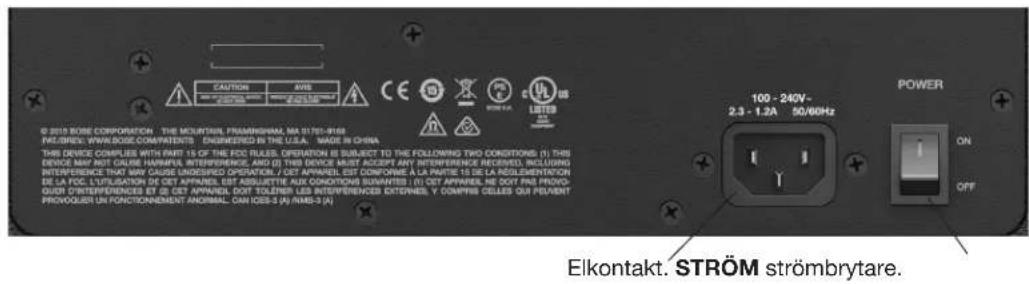

• Röd = avklippt signal, ingångssignalen är för hög. VOLYM: Justerar kanalvolymen. STRÖM: Strömbrytare StrömingångSvenska – 11 Användning F1-subwoofer-kontrollpanel Obs! Du hittar listan med alla LED-indikatorer och beteenden på LED-lamporLED-lampor19.

• STRÖM aktiverar LED-lampan för att visa strömstatusen.

• BEGRÄNSA aktiverar LED-lampan och visar begränsningen.

• AV stänger av LED-lampan. STRÖM/FEL: visar ström-/felstatus

• Blå = strömmen är på.

• Röd = fel har inträffat. BEGRÄNSA: Gul = systembegränsning. SIGNAL/CLIP: Visar ingångssignalens status i färg.

• Grön = signalen är närvarande.

Röd = avklippt signal – ingångssignalen är för hög. VOLYM – Justerar subwooferns volym. Det mellersta spärrläget är 0 dB – nominellt läge när F1 Model 812 och F1-subwoofern är an- slutna till ett mixerbord. Använd 0 dB-läget för en signalingång i linjenivå. EQ FÖR LINJEUTGÅNG: Se ”Ställa in EQ-omkopplare” på sidan 12.

• MED THRU passerar ingångssignalen till utgången utan filtrering. Rekommenderas för användning med F1 Model 812.

• MED HPF passerar ingången genom ett högpassfilter (100 Hz). Påverkar endast signaler för LINJEUTGÅNG. LINJEUTGÅNG 1 OCH 2: Individuella utgångar som ger balanserade signaler för linjeutgång (pre-volymkontroll) som kan skickas till högtalare eller ytterligare subwoofers. Obs! När EQ-omkopplaren för LINJEUTGÅNG står på THRU blir signalen för LINJEUTGÅNG fullrange. LINJEINGÅNG 1 OCH 2: Kombinations-XLR – 6,3 mm telefonkontaktingångar för linjenivåsignaler. Elkontakt. STRÖM strömbrytare. POLARITET:

• NORM används när när F1 Model 812-högtalaren monteras på det medföljande stativet.

• REV kan användas för att anpassa basen bättre när subwoofern är placerad längre bort från F1 Model 812-högtalaren.12 – Svenska Användning Förlopp för att aktivera eller inaktivera systemet När du aktiverar systemet slår du först på ingångskällor och mixerbord och sedan F1 Model 812-högtalaren och F1-subwoofern. När du inaktiverar systemet stänger du först av F1 Model 812 och F1-subwoofern och sedan ingångskällor och mixerbord. Ställa in EQ-omkopplare I följande tabell anges rekommenderade inställningar för EQ-omkopplare på F1 Model 812-högtalaren och F1-subwoofern. Förbereda systemet F1 Model 812 EQ-omkopplare F1-subwoofer EQ-omkopplare för LINJEUTGÅNG F1 Model 812-högtalare utan F1-subwoofer FULLRANGE Gäller inte Signalingång till F1-subwoofer, F1-subwoofer-utgång till F1 Model 812-högtalare MED SUB THRU Signalingång till F1 Model 812-högtalare, F1 Model 812-utgång till F1-subwoofer FULLRANGE eller MED SUB* Ingen påverkan *Ger mer basförlängning. Ansluta källor Innan du ansluter en ljudkälla vrider du kanalens VOLYMKONTROLL helt moturs. De två oberoende ingångarna ger en kombination av ingångskontakter som rymmer mikrofon- och linjenivåkällor. Obs! Endast dynamiska eller självförsörjande mikrofoner kan användas för INGÅNG 1. Ställa in INGÅNG 1 med en mikrofon

1. Vrid INGÅNG 1 VOLYM helt moturs.

2. Ställ omkopplaren för SIGNALINGÅNG på MIC.

3. Anslut mikrofonkabeln till INGÅNG 1-kontakten.

4. Justera VOLYMEN till önskad nivå.

Ställa in INGÅNG 1 med en källa

1. Vrid INGÅNG 1 VOLYM helt moturs.

2. Ställ omkopplaren för SIGNALINGÅNG på LINJENIVÅ.

3. Anslut källkabeln till INGÅNG 1-kontakten.

4. Justera VOLYMEN till önskad nivå.

Ställa in INGÅNG 2 med en källa

1. Vrid INGÅNG 2 VOLYM helt moturs.

2. Anslut källkabeln till INGÅNG 2-kontakten.

3. Justera VOLYMEN till önskad nivå.

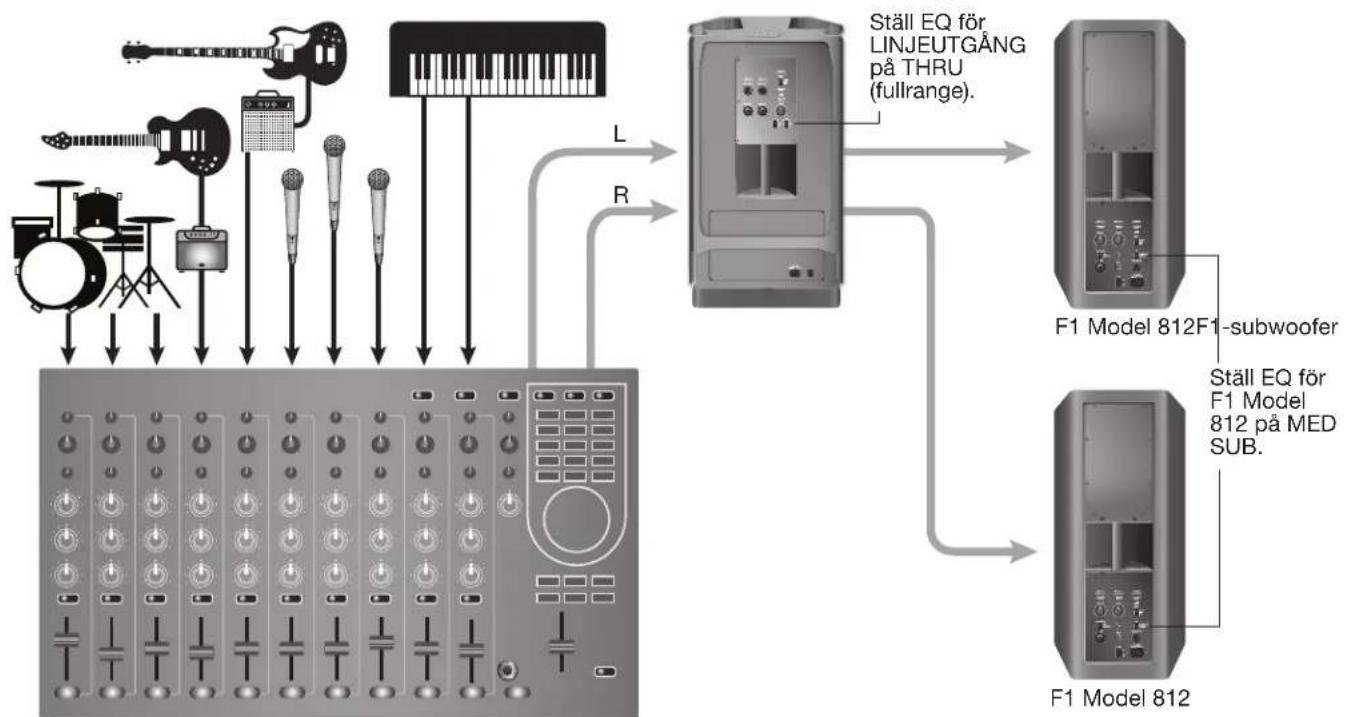

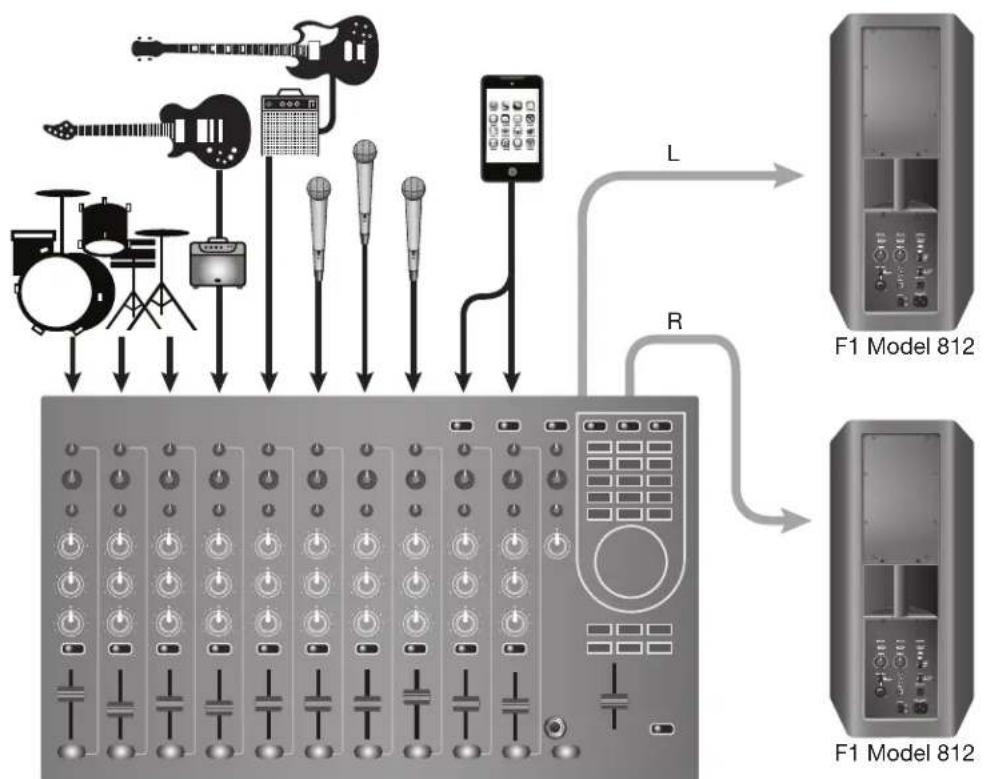

0 dB (spärr) 0 dB (spärr)Svenska – 13 Användning Anslutningsscenarier Helt band, stereoutgång för mixerbord till L/R F1 Model 812-högtalare

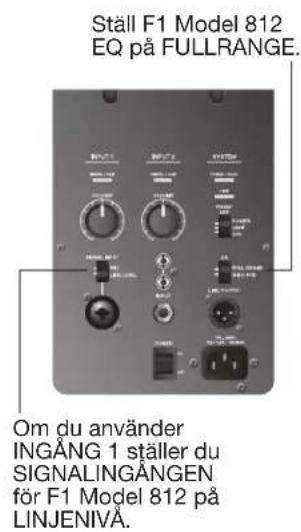

Ställ F1 Model 812 EQ på FULLRANGE. F1 Model 812 F1 Model 812 Om du använder INGÅNG 1 ställer du SIGNALINGÅNGEN för F1 Model 812 på LINJENIVÅ. Helt band med mixerbord, en F1-subwoofer och två F1 Model 812-högtalare F1 Model 812 F1 Model 812F1-subwoofer Ställ EQ för LINJEUTGÅNG på THRU (fullrange). Ställ EQ för F1 Model 812 på MED SUB.

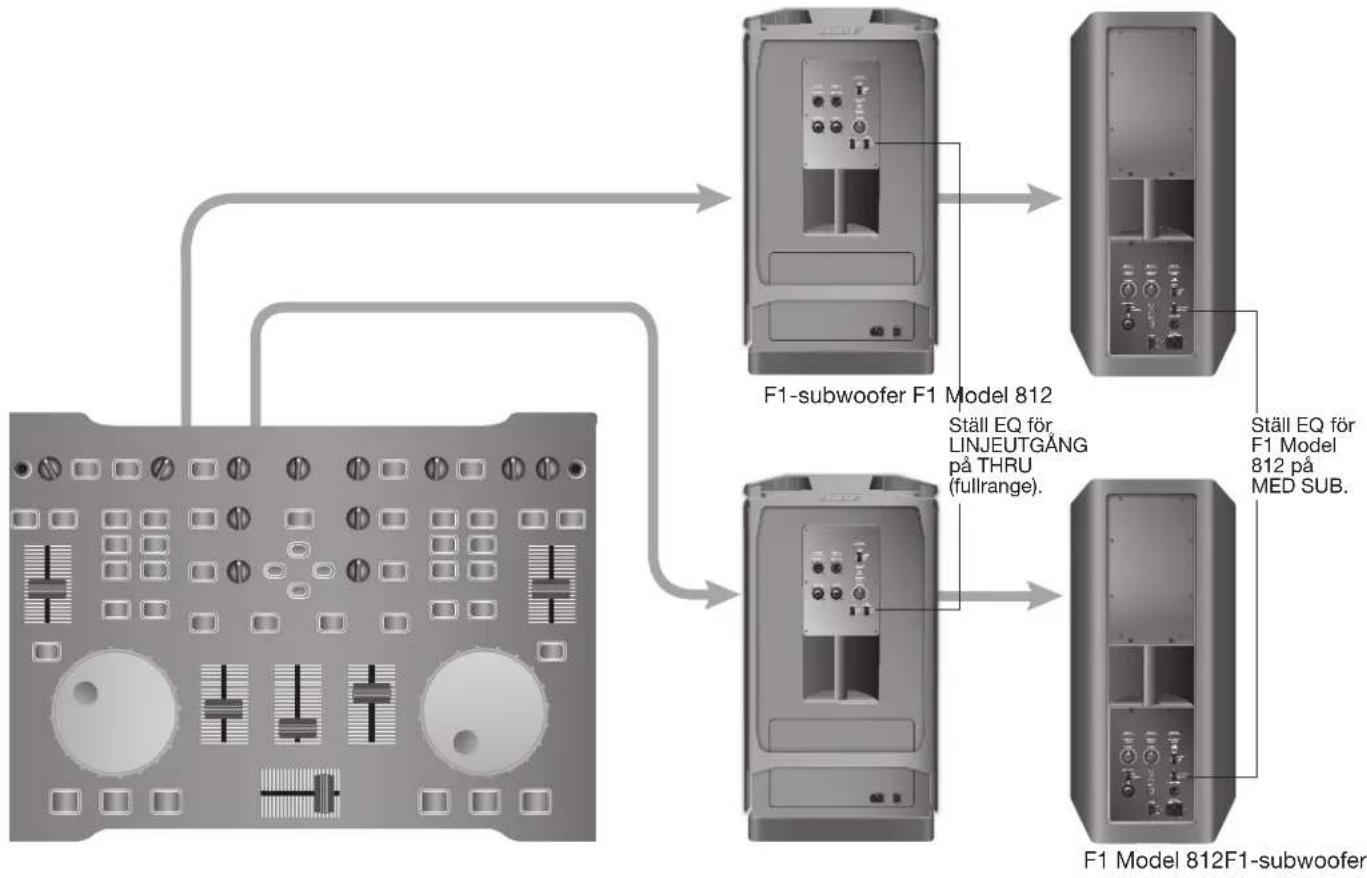

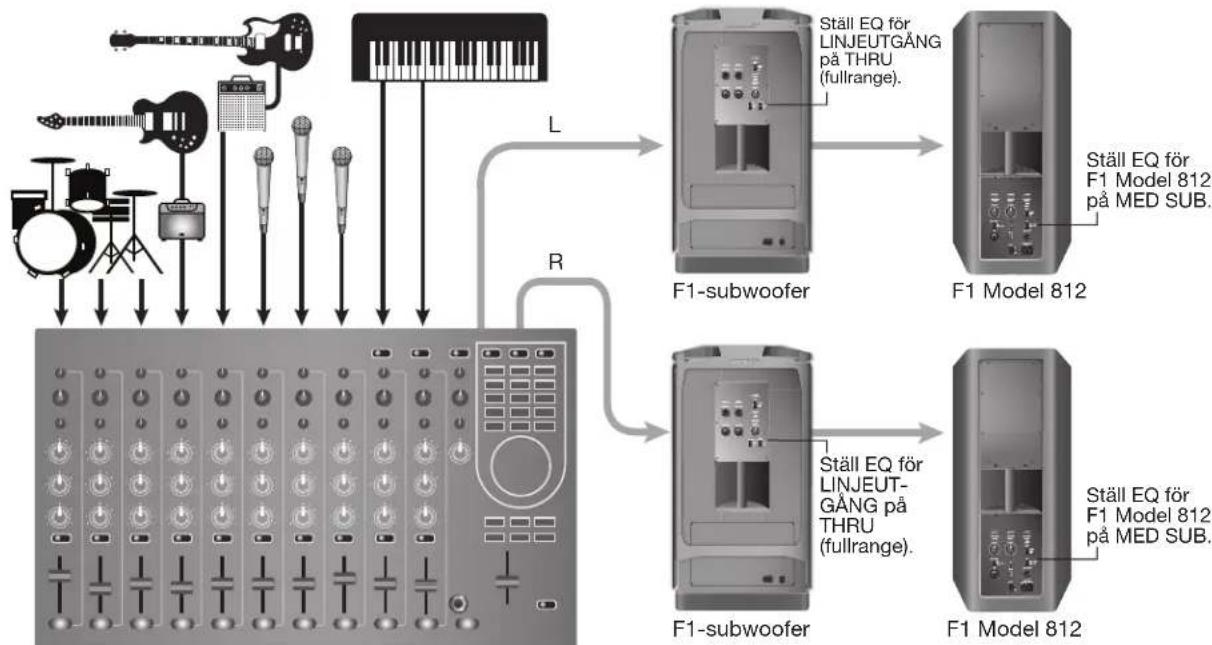

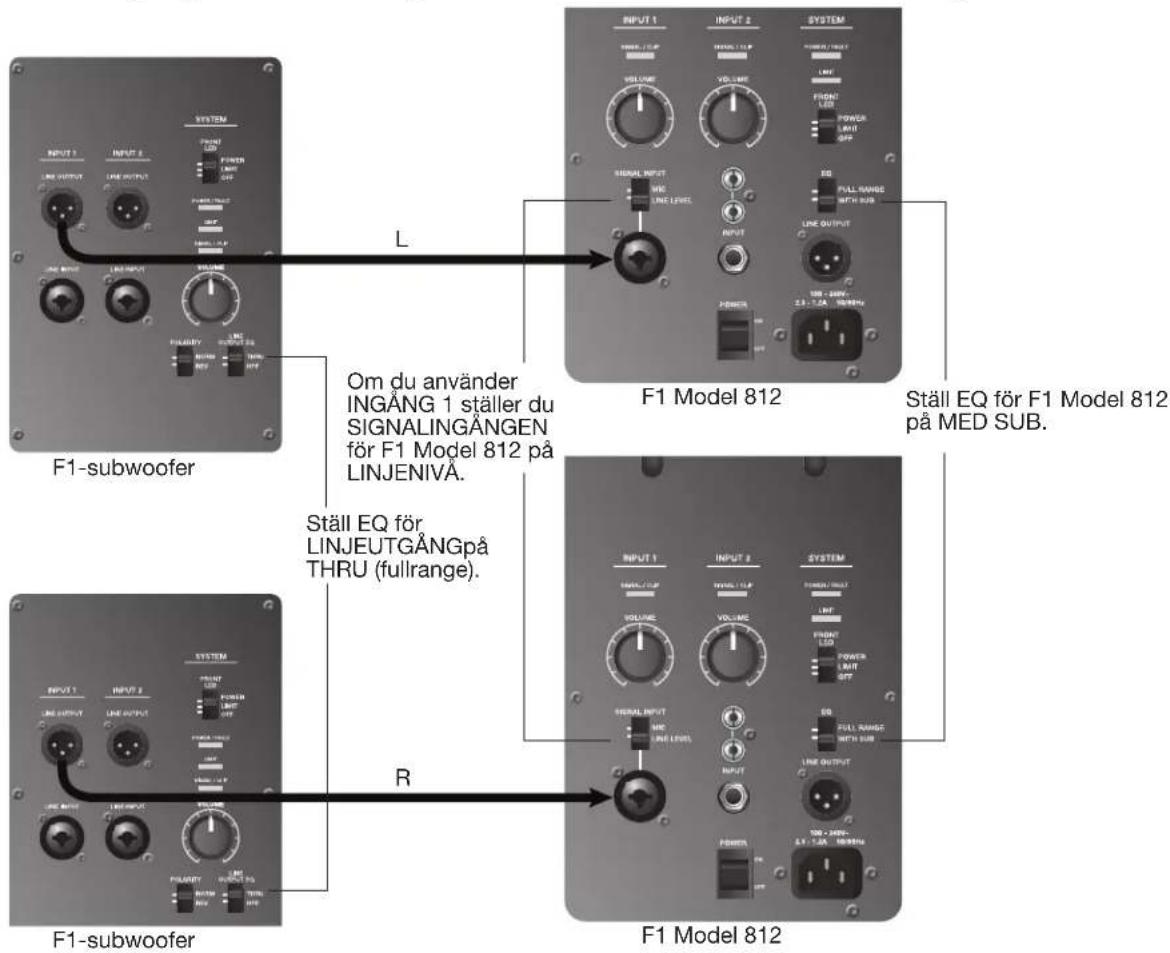

R14 – Svenska Användning Stereoutgång för mixerbord till F1-subwoofer och vänster/höger F1 Model 812-högtalare Obs! Rekommenderade EQ-inställningar finns i avsnitt ”Ställa in EQ-omkopplare” på sidan 12. För maximal basrespons ställer du däremot EQ-omkopplaren på båda F1 Model 812-högtalarna på FULLRANGE och EQ-omkopplaren på F1-subwoofern på THRU. Ställ EQ för LINJEUTGÅNG på THRU (fullrange). Om du använder INGÅNG 1 ställer du SIGNALINGÅNGEN för F1 Model 812 på LINJENIVÅ. F1-subwoofer F1 Model 812 F1 Model 812 Ställ EQ för F1 Model 812 på MED SUB.

RSvenska – 15 Användning Helt band med stereoutgång för mixerbord till F1-subwoofers och två F1 Model 812-högtalare F1 Model 812 F1 Model 812 F1-subwoofer F1-subwoofer Ställ EQ för LINJEUTGÅNG på THRU (fullrange). Ställ EQ för F1 Model 812 på MED SUB. Ställ EQ för LINJEUT- GÅNG på THRU (fullrange). Ställ EQ för F1 Model 812 på MED SUB.

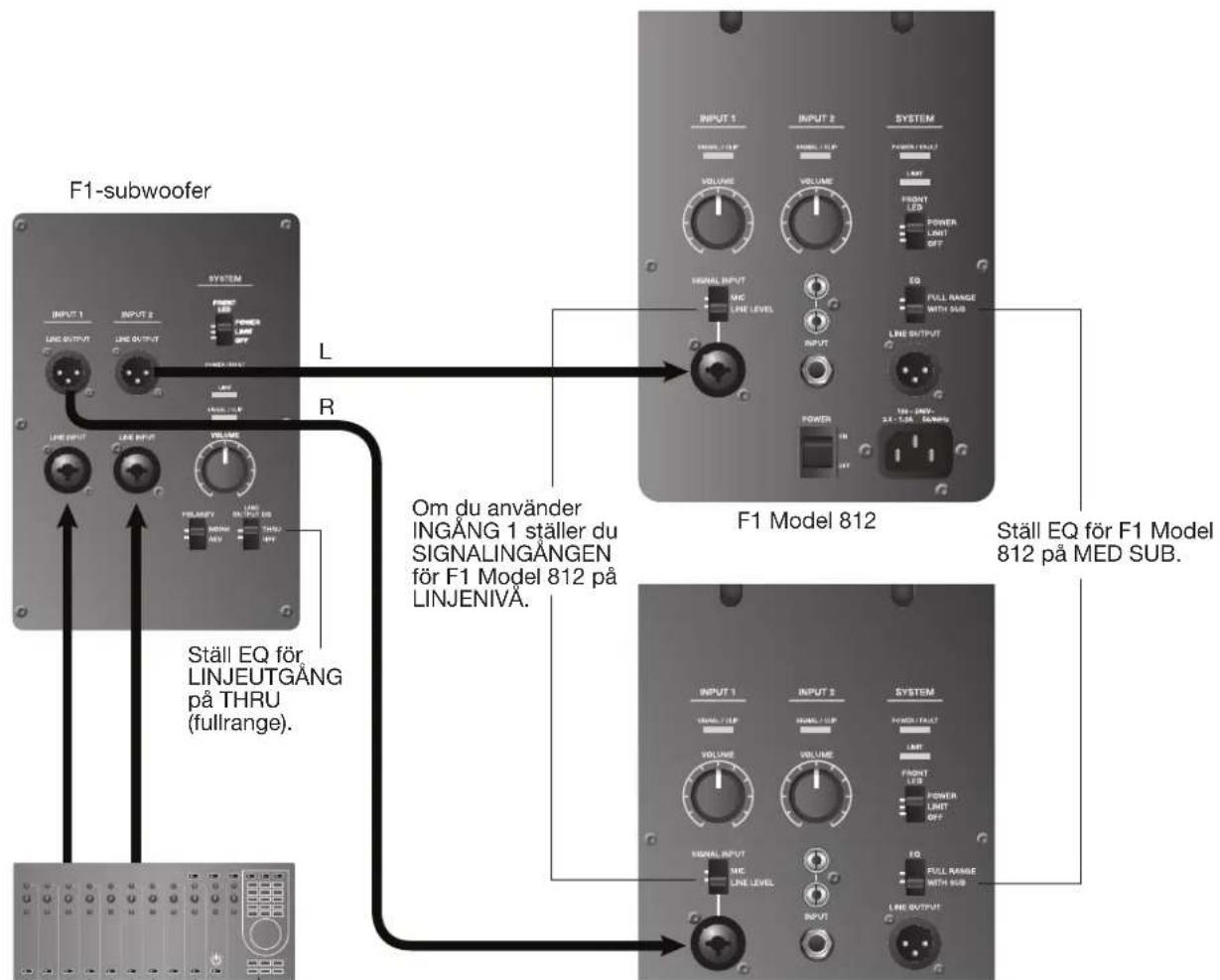

Stereoingång till vänster/höger F1-subwoofers och F1 Model 812-högtalare F1-subwoofer F1 Model 812 F1 Model 812 F1-subwoofer Om du använder INGÅNG 1 ställer du SIGNALINGÅNGEN för F1 Model 812 på LINJENIVÅ. Ställ EQ för F1 Model 812 på MED SUB. Ställ EQ för LINJEUTGÅNG på THRU (fullrange).

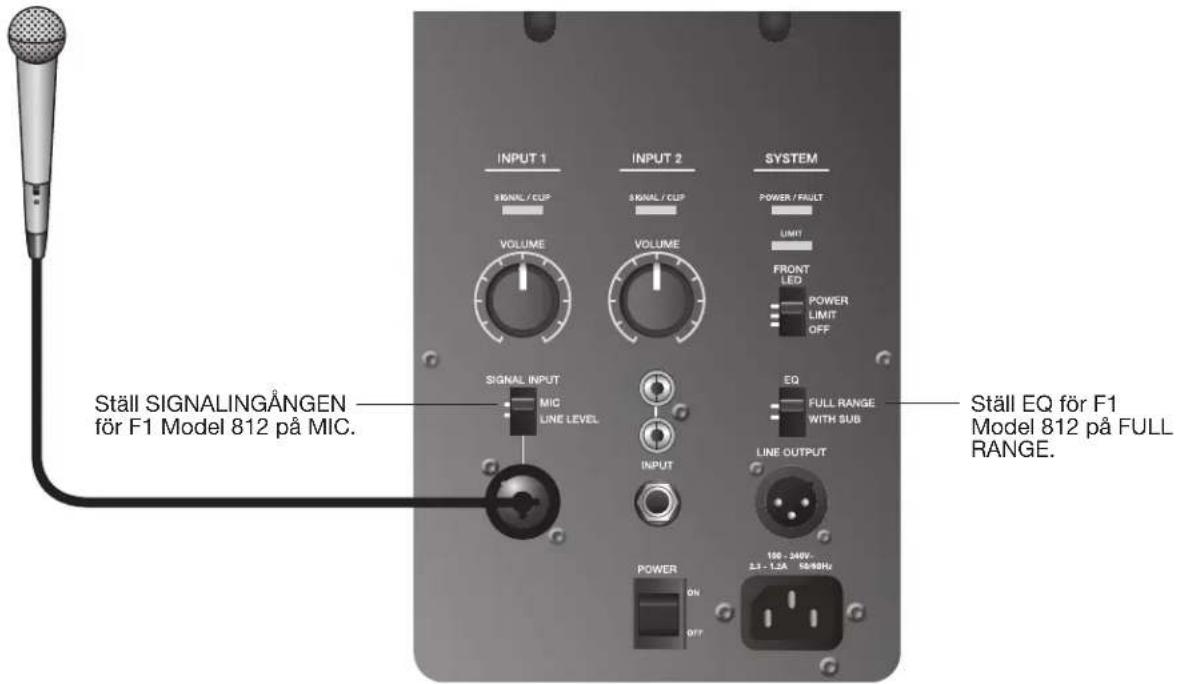

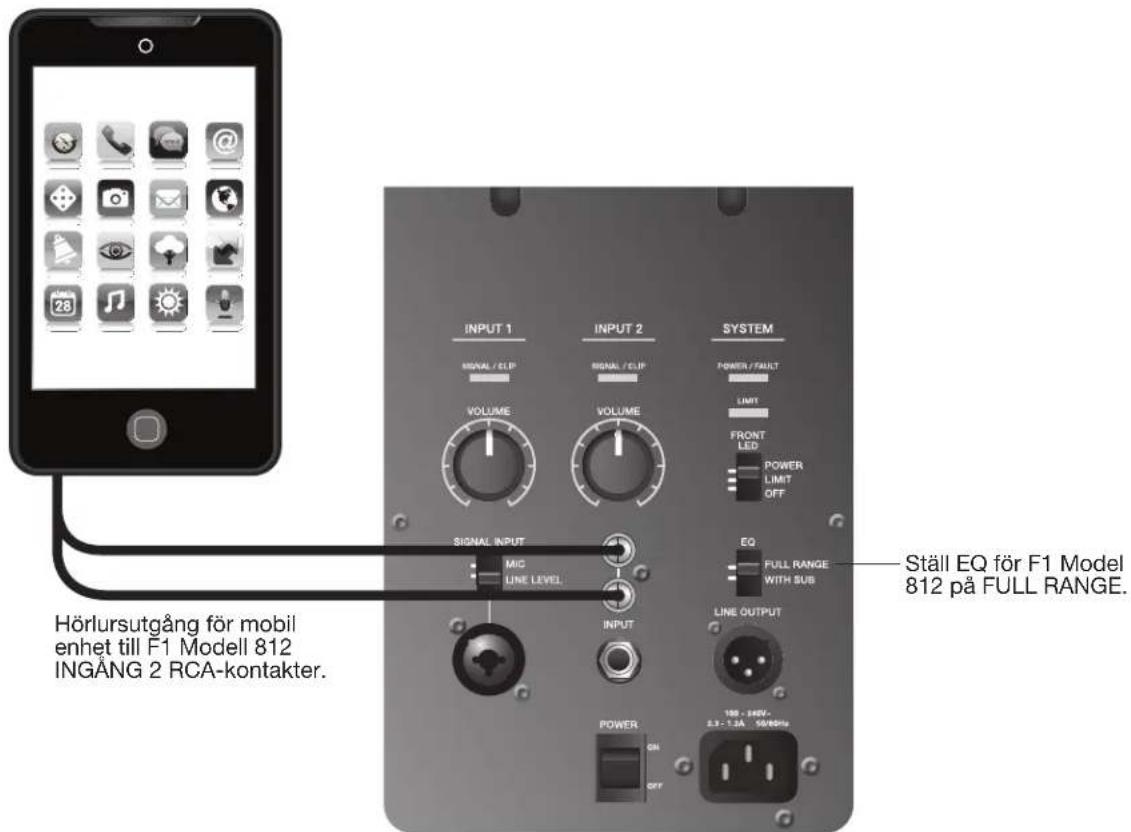

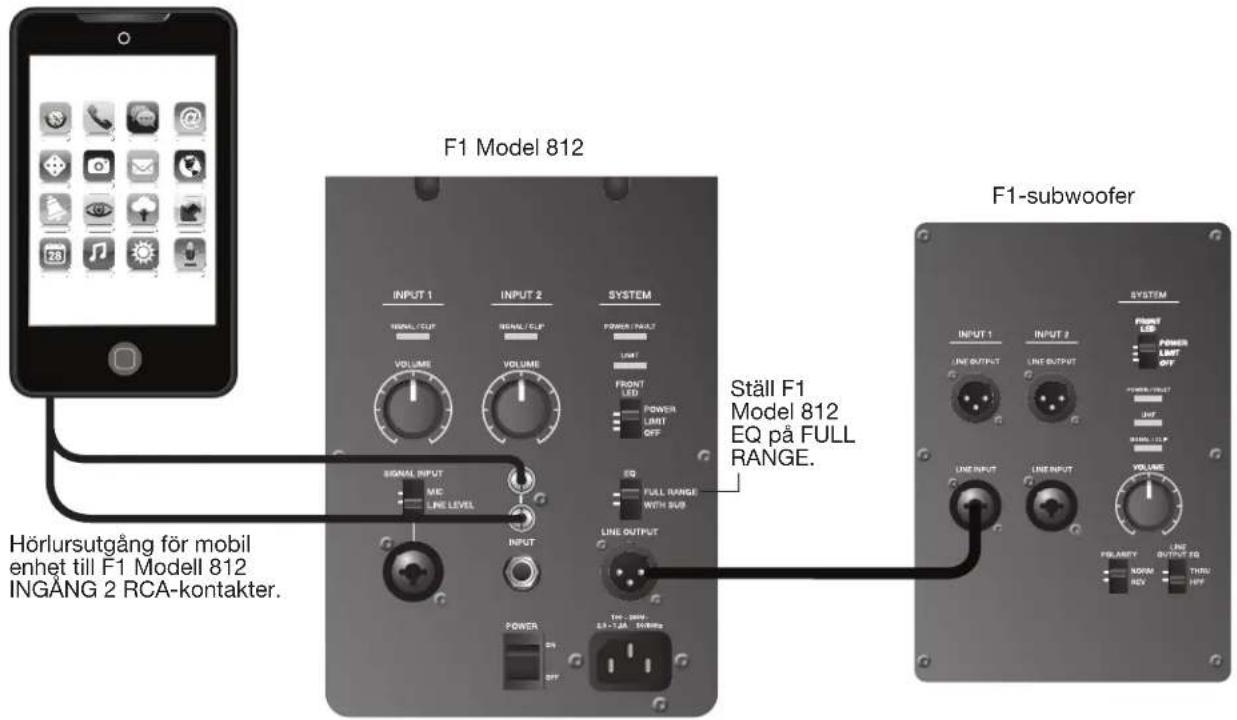

R16 – Svenska Användning Mic till F1 Model 812-högtalare INGÅNG 1 Ställ SIGNALINGÅNGEN för F1 Model 812 på MIC. Ställ EQ för F1 Model 812 på FULL RANGE. Mobil enhet till en enda F1 Model 812-högtalare Ställ EQ för F1 Model 812 på FULL RANGE. Hörlursutgång för mobil enhet till F1 Modell 812 INGÅNG 2 RCA-kontakter.Svenska – 17 Användning Mobil enhet till F1 Model 812-högtalare och F1-subwoofer Ställ F1 Model 812 EQ på FULL RANGE. F1 Model 812 F1-subwoofer Hörlursutgång för mobil enhet till F1 Modell 812 INGÅNG 2 RCA-kontakter. DJ-konsol till två F1-subwoofers och två F1 Model 812-högtalare Ställ EQ för LINJEUTGÅNG på THRU (fullrange). F1 Model 812F1-subwoofer F1-subwoofer F1 Model 812 Ställ EQ för F1 Model 812 på MED SUB.18 – Svenska Skötsel och underhåll Sköta din produkt Rengöra

• Rengör endast produkthöljet med en mjuk, torr trasa.

• Använd inte några lösningsmedel, kemikalier eller rengöringslösningar som innehåller alkohol, ammoniak eller slipmedel.

• Använd inga sprejer i närheten av produkten och låt inte vätska rinna ned i eventuella öppningar.

• Vid behov kan du försiktigt dammsuga fronten på högtalarna. Erhålla service För ytterligare hjälp med problemlösning kontaktar du Bose Professional Sound Division på (877) 335-2673 eller besöker vår kundtjänst online på www.Bose.com/livesound. Felsöka Om du upplever problem när du använder denna produkt ska du pröva följande åtgärder. Rekommenderade felsökningsverktyg inkluderar en reservsladd, extra XLR och 6,3 mm telefonjackskablar. Problem Åtgärd Högtalaren är ansluten, strömbrytaren påslagen men LED-lampan lyser inte.

• Se till att elsladden är helt inkopplad i både F1 Model 812-högtalaren och vägguttaget.

• Kontrollera att du har ström i vägguttaget. Prova med en lampa eller annan utrustning i samma vägguttag.

• Försök med en annan elsladd. LED-lampan lyser (grönt) men inget ljud.

• Kontrollera att Master VOLYM-kontrollen är uppvriden.

• Kontrollera att du har vridit upp volymkontrollen på ditt instrument.

• Se till att instrumentet eller ljudkällan är ansluten till lämplig ingångskontakt.

• Om F1 Model 812-högtalaren tar emot ingång från F1-subwoofern ser du till att subwoofern är påslagen. Ljudet från instrument eller ljudkällor är förvrängt.

• Sänk volymen på den anslutna ljudkällan.

• Om du är ansluten till ett externt mixerbord ser du till att ingångsförstärkningen till mixerbordets ingångskanal inte är klämd.

• Minska utsignalen från mixerbordet. Mikrofonen får rundgång. • Minska ingångsförstärkningen från mixerbordet.

• Försök att placera mikrofonen så att du nästan vidrör den med läpparna.

• Prova med en annan mikrofon.

• Använd tonkontrollerna på mixerbordets för att minska de störande frekvenserna.

• Öka avståndet mellan högtalaren och mikrofonen.

• Om du använder en rösteffektsprocessor ska du kontrollera att den inte orsakar rundgångar. Dålig basrespons • Om du använder F1 Model 812-högtalare utan F1-subwoofer ser du till att EQ-omkopplaren står på FULLRANGE.

• Om du använder F1 Model 812-högtalare med F1-subwoofer kontrollerar du att omkopplaren för POLARITET står på NORMAL. Vid avstånd mellan F1-subwoofern och F1 Model 812-högtalaren kan du förbättra basen om du ställer in omkopplaren för POLARITET på REV.

• Om du använder två F1-subwoofers ser du till att omkopplaren för POLARITET är i samma läge på båda.Svenska – 19 Skötsel och underhåll Problem Åtgärd Störande brus eller systembrum

• När du ansluter en mikrofon till F1 Model 812-högtalaren ser du till att INGÅNG 1, omkopplaren för SIGNALINGÅNG står på MIC.

• Kontrollera så att alla systemanslutningar är säkra. Linjer som inte är helt anslutna kan orsaka brus.

• Om du använder mixerbord, extern källa eller tar emot ingång från F1-subwoofern ser du till att INGÅNG 1 omkopplaren för SIGNALINGÅNG på F1 Model 812-högtalaren står på LINJE.

• Du får bäst resultat om du använder balanserade (XLR)-anslutningar på systemingångarna.

• Håll alla signalbärande kablar borta från elsladdarna.

• Dimmers kan orsaka brum i högtalarsystemen. Undvik detta genom att ansluta systemet till en krets som inte styr lampor och dimmerpacks.

• Anslut ljudsystemkomponenterna till eluttag som delar en gemensam grund.

• Kontrollera kablar till mixerbordingångar genom att dämpa kanalerna. Om brummet inte går bort byter du ut kabeln vid mixerbordets kanal. LED-lampor Följande tabell anger LED-beteende både på F1 Model 812-högtalaren och F1-subwoofern. Typ Ort Färg Beteende Indikation Nödvändig åtgärd Främre LED-lampa Främre front Blå Konstant tillstånd Högtalaren är på Ingen Blå Blinkande Begränsaren är aktiv, förstärkarens skydd är aktiverat Sänk volymen eller källans ingångsnivå

1/2 Grön (nominell) Flimrande/konstant tillstånd Ingångssignalen är närvarande Justera till önskad nivå Röd Flimrande/konstant tillstånd Ingångssignalen är för hög Sänk volymen eller källans ingångsnivå STRÖM/FEL Baksidan Blå Konstant tillstånd Högtalaren är på Ingen Röd Konstant tillstånd Termisk avstängning av förstärkaren är aktiverad Stäng av högtalaren BEGRÄNSA Baksidan Gul Blinkande/konstant tillstånd Begränsaren är aktiverad, förstärkarens skydd är aktiverat Sänk volymen eller källans ingångsnivå Begränsad garanti och registrering Din produkt omfattas av en begränsad garanti. Garantiinformation finns på pro.Bose.com. Registrera produkterna online på www.Bose.com/register eller genom att ringa (877) 335-2673. Dina garantirättigheter påverkas inte om du inte gör det. Tillbehör En mängd vägg-/takfästen, väskor och fodral finns tillgängliga för dessa produkter. Kontakta Bose om du vill göra en beställning. Läs kontaktinformationen på insidan av den här bruksanvisningens bakre pärm.20 – Svenska Skötsel och underhåll Teknisk information Fysiska egenskaper Mått Vikt F1 Model 812-högtalare 665 x 334 x 373 mm (H x B x D) 20,18 kg F1-subwoofer 688 x 410 x 449 mm (H x B x D) 24,95 kg F1-systemstapel 1 868 x 410 x 449 mm (H x B x D) 45,13 kg Elektronik spänning (växelström) Högsta startström F1 Model 812-högtalare 100–240 V 2,3–1,2 A 50/60 Hz

Kabelreferens för ingångs-/utgångskontakt TRS-balanserad TS-obalanserad XLR-balanserad 1 – Skydd (jord) 3 – Minus (–) 2 – Plus (+) XLR-obalanserad 1 – Skydd (jord) 3 – Minus (–) 2 – Plus (+)Svenska – 2122 – SvenskaSvenska – 23 Mer information Besök oss på vår webbplats pro.Bose.com. Nord-/Sydamerika (USA, Kanada, Mexiko, Centralamerika, Sydamerika) Bose Corporation The Mountain Framingham, MA 01701 USA Corporate Center: 508-879-7330 Americas Professional Systems, Teknisk support: 800-994-2673 Australien Bose Pty Limited Unit 3/2 Holker Street Newington NSW Australien
