BRUKSANVISNING F1 Powered BOSE

Betjeningspanelet på F1 subwooferen

Läs den här bruksanvisningen och spara den sedan för framtida bruk.

WARNING!

• För att minska risken för brand och elektriska stötar ska du undvika att utsätta produkten för regn eller fukt.
• Utsätt inte systemet för väta och placera inga föremål som exempelvis vaser fyllda med vätska på systemet eller i närheten av det. Liksom med alla elektroniska produkter får inte vätska spillas in i någon del av systemet. Vätskor kan orsaka fel och/eller brand.
• Tända ljus eller andra föremäl med öppna lågor får inte placeras på eller i närheten av produkten.

Symbolen med en pilförsedd blixt inuti en liksidig triangel är avsedd att varna användaren för oisolera, farlig spänning inuti apparaten. Denna spänning kan vara kraftig nog att ge elektriska stötar.

Utropstecknet inuti en liksidig triangel, som finns på systemet, är avsett att upplysa användaren om att det finns viktiga anvisningar om skötsel och underhåll av systemet i denna handbok.

Produkten innehåller magnetiska material. Kontakta din läkare om du har frågor om produkten kan påverka implantat av medicinsk enhet.

Innehåller små delar som kan utgöra en kvävningsrisk. Inte lämplig för barn under 3 år.

TÄNK PÅ:

• Den här produkten ska anslutas till ett skyddsjordat eluttag.
• Gör inga otillåtna ändringar av produkten eftersom det kan äventyra säkerheten, efterlevandet av bestämmelser samt systemets prestanda. Dessutom kan produktgarantin bli ogiltig.

Obs!

• Om produkten kopplas bort från strömförsörjningen med nätkabelns eller produktens kontakt ska det vara lätt att komma åt och använda denna kontakt.
• Produkten får bara användas inomhus. Den är varken utformad eller testad för användning utomhus, i nöjesfordon eller marina miljöer.

Den här produkten uppfyller bestämmelserna i alla tillämpliga EU-direktiv. En komplett försäkran om överensstämmelse finns på www.Bose.com/compliance.

Den här symbolen betyder att produkten inte ska kastas med hushållssoporna utan återvinnas i enlighet med lokala bestämmelser. Rätt deponering och återvinning hjälper till att skydda våra naturresurser, vår hälsa och miljön. Mer information om deponering och återvinning av produkten får du om du kontaktar lokala myndigheter, deponeringscentraler eller affären där du köpte produkten.

OBSI Den här utrustningen har testats och befunnits överensstämma med gränsvärdena för digitala enheter av klass A, i enlighet med del 15 i FCC:s bestämmelser. Gränsvärdena är avsedda att ge ett rimligt skydd mot skadliga störningar när utrustningen används i en kommersiell miljö. Den här utrustningen genererar, använder och kan avge radiofrekvensenergi, och om utrustningen inte installeras och används i enlighet med anvisningarna kan den orsaka skadliga störningar i samband med radiokommunikation. Användning av denna utrustning i bostäder kan orsaka störningar som användaren är skyldig att korrigera på egen bekostnad. Denna klass A-produkt uppfyller villkoren enligt ICES-003-villkoren i Kanada. Om utrustningen ändras eller modifieras på något sätt som inte uttryckligen har godkänts av Bose Corporation, kan det innebära att användarens rätt att använda den här produktenupphävs.

1. Läs de här anvisningarna.
2. Behåll anvisningarna.
3. Ge akt på alla varningar.
4. Följ alla anvisningar.
5. Använd inte produkten i närheten av vatten.
6. Rengör endast med en torr trasa.
7. Blockera inte ventilationsöppningarna. Installera i enlighet med tillverkarens anvisningar.
8. Installera inte produkten nära någon värmekälla (som t.ex. element, värmespjäll och spisar) eller någon annan produkt (inklusive förstärkare) som avger värme.
9. Ásidosätt inte säkerhetssyftet med den polariserade eller jordade kontakten. En polariserad kontakt har två blad där det ena är bredare än det andra. En jordad kontakt har två stift och ett tredje jordat stift. Både det breda stiftet och jordstiftet är avsedda för att ge bättre säkerhet. Om den medföljande kontakten inte passar i ditt uttag ber du en elektriker om hjälp.
10. Skydda elkabeln så att ingen trampar på den och så att den inte kommer i kläm. Detta är särskilt viktigt vid kontakterna, tillbehörsuttagen och den plats där kabeln kommer ut ur produkten.
11. Använd bara den utrustning/de tillbehör som rekommenderas av tillverkaren.
12. Använd endast apparaten med vagnen, stället, stativet, fästet eller boanges av leverantören eller som säljs tillsammans med apparaten. Om en vagn används ska du vara försiktig när du flyttar vagnen med produkten så att den inte välter och orsakar skada.
13. Koppla bort produkten från eluttaget när åskan går eller om den inte ska användas under en längre period.
14. Överlåt all service till behörig servicepersonal. Underhåll krävs när produkten skadats på något sätt, till exempel när en kabel eller kontakt skadats, vätska har spills i den, ett främmande föremål har hamnat i den, den har utsatts för regn eller fukt, den fungerar inte utan problem eller har tappats i golvet.

Endast för Japan:

Se till att det finns en jordanslutning innan du sätter i nätkabelns kontakt i ett eluttag.

För Finland, Norge och Sverige:

TÄNK PÅ: Kan endast användas på upp till 2 000 m höjd.

Fyll i uppgifterna och se till att förvara dem

Nu antecknar du produktens serienummer. Serienumret finns på baksidan. Du kan registrera produkten online på www.Bose.com/register eller genom att ringa 877-335-2673. Dina garantirättigheter påverkas inte om du inte gör det.

F1 Model 812-högtalare ____

F1-subwoofer ____

Inledning

Produktbeskrivning 4

Funktioner och fördelar 4

Innehållet i kartongen 4

F1 Model 812 Flexible Array-högtalare 5

F1-subwoofer 5

Använda Flexible Array.... 6

Justera uppsättningen 6

Fyra täckningsmönster 6

Tillämpningar 7

Installera systemet

Använda F1 Model 812 med F1-subwoofer.... 8

Använda F1 Model 812 på ett trebensstativ 9

Användning

F1 Model 812-kontrollpanel 10

F1-subwoofer-kontrollpanel 11

Förlopp för att aktivera eller inaktivera systemet 12

Ställa in EQ-omkopplare 12

Ansluta källor 12

Ställa in INGÅNG 1 med en mikrofon 12

Ställa in INGÅNG 1 med en källa.... 12

Ställa in INGÅNG 2 med en källa.... 12

Anslutningsscenarier 13

Helt band, stereoutgång för mixerbord till L/R F1 Model 812-högtalare.... 13

Helt band med mixerbord, en F1-subwoofer och två F1 Model 812-högtalare 13

Stereoutgång för mixerbord till F1-subwoofer och vänster/höger F1 Model 812-högtalare.... 14

Helt band med stereoutgång för mixerbord till F1-subwoofers och två F1 Model 812-högtalare ...... 15

Stereoingång till vänster/höger F1-subwoofers och F1 Model 812-högtalare 15

Mic till F1 Model 812-högtalare INGÅNG 1 16

Mobil enhet till en enda F1 Model 812-högtalare 16

Mobil enhet till F1 Model 812-högtalare och F1-subwoofer.... 17

DJ-konsol till två F1-subwoofers och två F1 Model 812-högtalare.... 17

Skötsel och underhåll

Sköta din produkt.... 18

Rengöra 18

Erhålla service.... 18

Felsöka 18

LED-lampor 19

Begränsad garanti och registrering 19

Tillbehör 19

Teknisk information 20

Fysiska egenskaper 20

Elektronik 20

Kabelreferens för ingångs-/utgångskontakt 20

Produktbeskrivning

Bose® F1 Model 812 Flexible Array-högtalaren är den första bärbara högtalaren vars vertikala täckningsmönster du kan styra. Genom att trycka in eller dra ut uppsättningen i läge skapar du följande täckningsmönster: rakt, C, J eller omvänt J. När systemet har konfigurerats justeras EQ automatiskt för att bibehålla optimal tonbalans för varje täckningsmönster. Oavsett om du står på golvet, på en scen, inför trappstegsformade sittplatser eller en åskådarbänk och spelar kan du nu alltså anpassa PA efter rummet.

Högtalaren har åtta mellanhöga/höga drivrutiner med hög uteffekt, en woofer med hög effekt på 30cm och en lägre övergångspunkt som ger höga SPL-prestanda samtidigt som klarheten i mellanregister och diskant är avsevärt bättre än i konventionella högtalare.

F1-subwoofern från Bose ger utökad basrespons genom att samla all kraft hos en större baslåda i en mer kompakt design som är lättare att bära och ryms i bilen. Ett stativ är inbyggt i kroppen på subwoofern så att du alltid vet var du har det och installationen går snabbt och enkelt. Stativet har även kabelkanaler som döljer sladdarna.

Högtalaren och subwoofern ger en effekt på 1 000 W vardera så att du kan fylla nästan alla platser med ljud.

Och nu är det dessutom lättare att få dem på plats. Högtalaren och subwoofern är tillverkade i lätta kompositmaterial med hög uteffekt och har strategiskt placerade handtag så att du lätt kan transportera dem.

Med F1 Model 812-högtalaren kan du för första gången fokusera ljudet dit det behövs. Så oavsett var du uppträder täcker din PA dig.

Funktioner och fördelar

• Med de åtta flexibla F1 Model 812-högtalarna kan du välja ett av fyra täckningsmönster och rikta ljudet mot publiken så att du får en bättre övergripande klarhet i hela lokalen.
• Den lodräta riktningen hos högtalarna med åtta drivrutiner ger bred och konsekvent ljudtäckning som medför bättre klarhet och tonbalans för tal, musik och instrument.
• F1-subwoofern har ett unikt inbyggt högtalarstativ för F1 Model 812 så du behöver inte längre något pelarfäste.
• Den snygga designen skapar ett unikt system med ett robust men professionellt utseende.
• Den dubbelförstärkta designen omfattar kraftfulla, lätta förstärkare som ger konsekvent uteffekt som varar länge med utökat dynamiskt omfång och lägre driftstemperaturer.

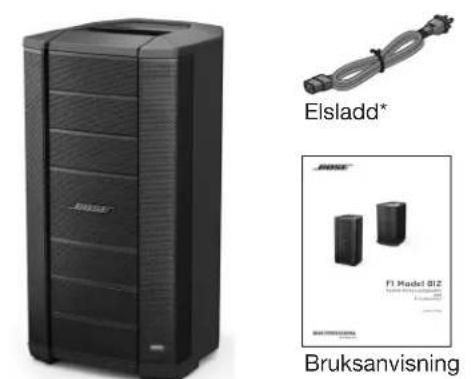

Innehållet i kartongen

Varje högtalare förpackas separat med de tillbehör som anges nedan.

F1 Model 812 Flexible Array-högtalare F1-subwoofer

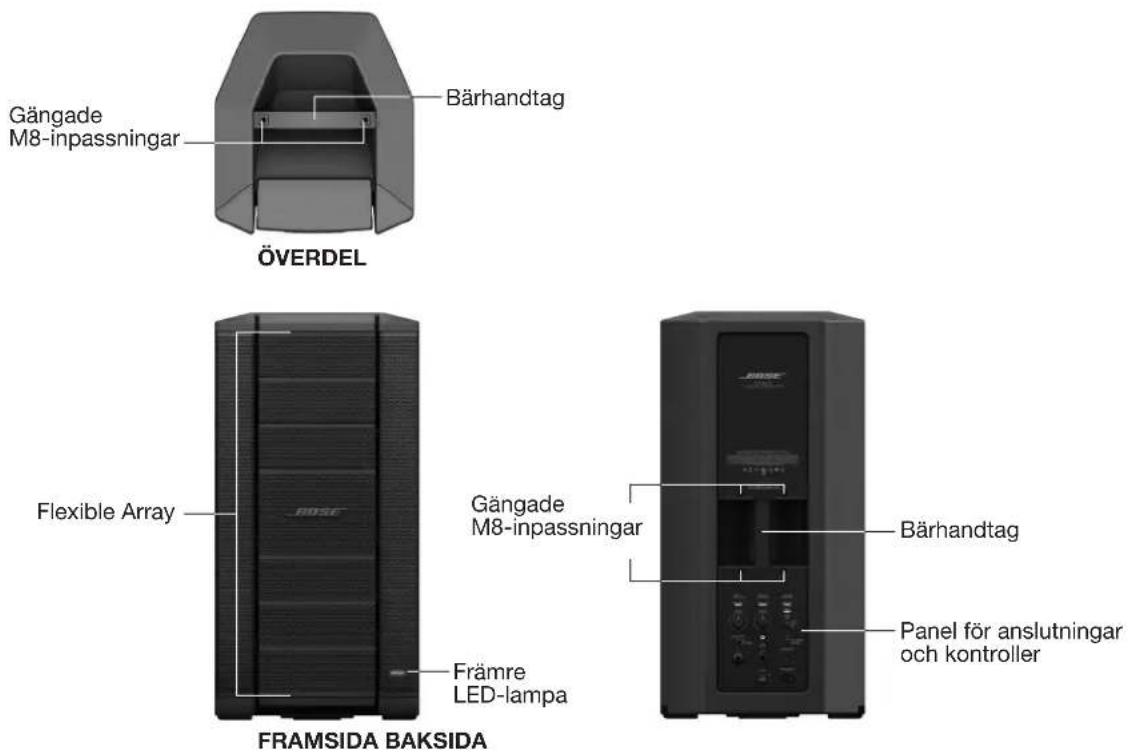

F1 Model 812-högtalare

Obs! F1 Model 812 har gängade M8-inpassningar för att rigga och fästa tillbehörsfästen.

TÄNK PÅ: Endast yrkeskunniga montörer med kunskap om utrustning och monteringsteknik ska försöka installera högt upphängda högtalare.

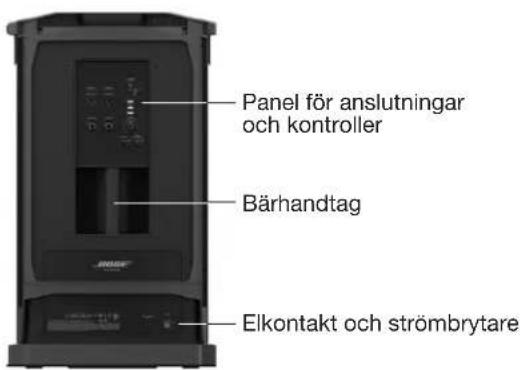

F1-subwoofer

Svenska - 5

Använda Flexible Array

Du kan forma täckningsmönstret genom att flytta på den övre och nedre uppsättningen. Uppsättningen hålls på plats av magneter som utlöser interna sensorer som justerar EQ efter uppsättningens form.

Justera uppsättningen

Trycka in uppsättningen Dra ut uppsättningen

Fyra täckningsmönster

Rakt mönster

Dra ut övre och nedre uppsättning

Dra ut övre uppsättning, tryck in nedre uppsättning.

Tryck in övre uppsättning, dra ut nedre uppsättning.

Tryck in övre och nedre uppsättning.

Tillämpningar

Rakt mönster

Använd det raka mönstret när publiken står och deras huvuden är i ungefär samma höjd som högtalaren.

Det omvända-J mönstret passar en publik i trappstegsformade sittplatser som börjar i höjd med högtalaren och sträcker sig ovanför den.

J-mönstret fungerar bra när högtalaren är på en upphöjd scen och publiken sitter nedanför på golvet.

Använd C-mönstret för rakade sittplatser i ett auditorium när den första raden är på golvet med högtalaren

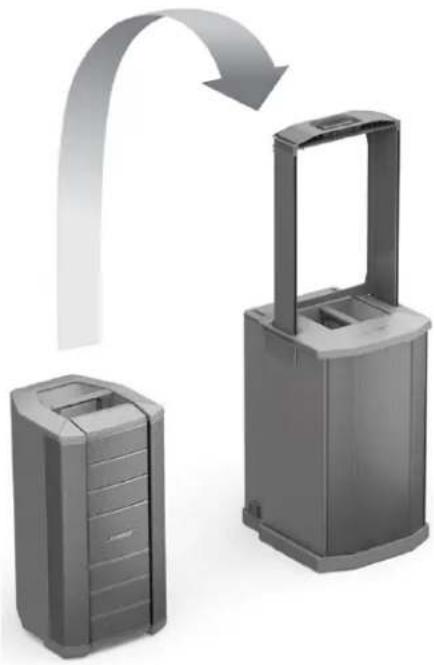

Använda F1 Model 812 med F1-subwoofer

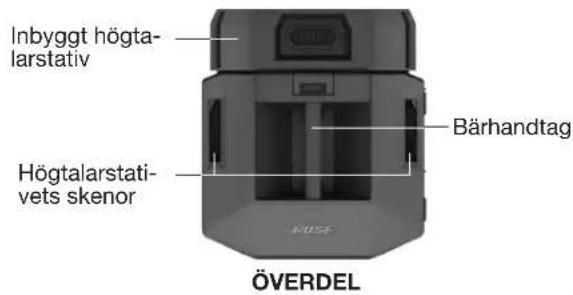

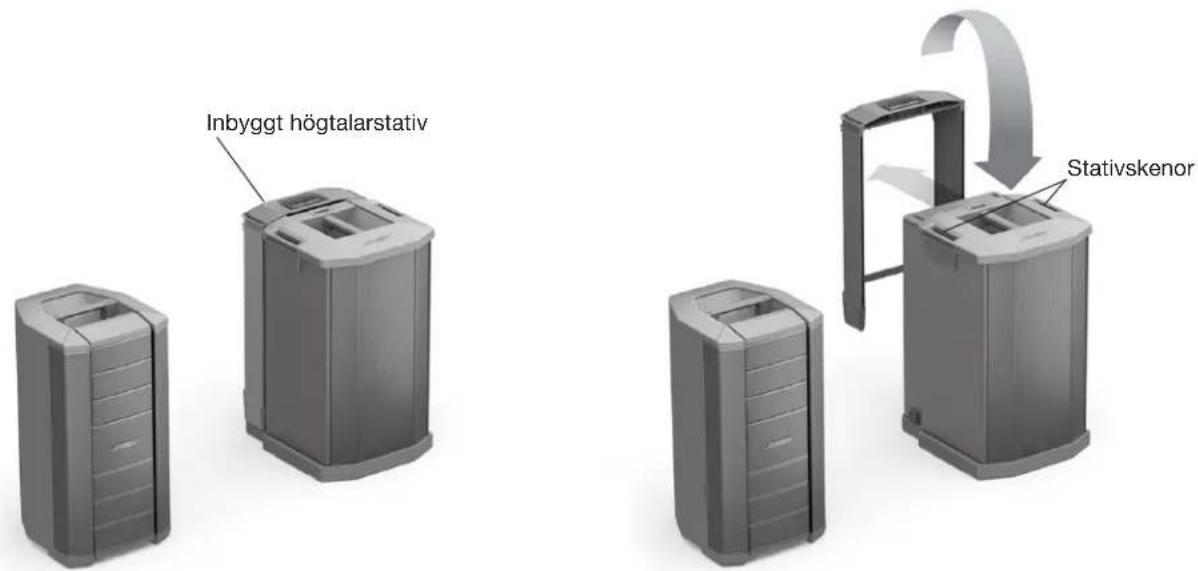

Det inbyggda högtalarstativet finns på baksidan av subwoofern. Det är enkelt att ställa in F1 Model 812-högtalaren med F1-subwoofern:

1. Avlägsna det inbyggda högtalarstativet från baksidan av F1-subwoofern och för in det i stativets skenor.

1. Lyft upp F1 Model 812-högtalaren och ställ den på stativet.

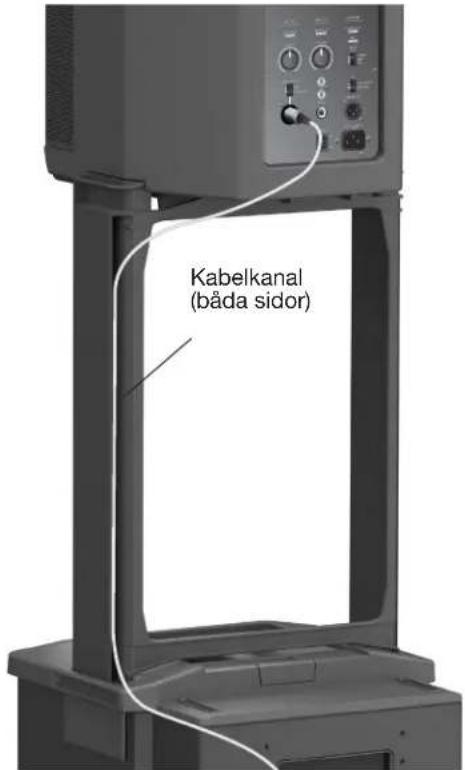

1. Anslut ljudkablarna. Mata kablarna från F1 Model 812 genom kanalerna i högtalarstativet så håller du ordning på dem.

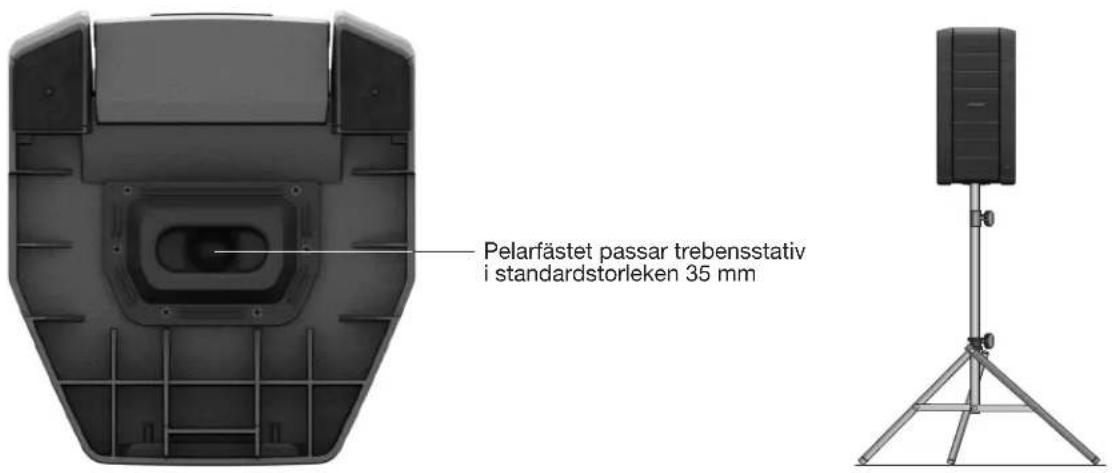

Använda F1 Model 812 på ett trebensstativ

På undersidan av F1 Model 812-högtalaren finns ett pelarfäste så att du kan montera högtalaren på ett trebensstativ. Pelarfästet passar standardflikar på 35 mm.

VARNING! Använd inte F1 Model 812-högtalaren med ett instabilt trebensstativ. Högtalaren är endast avsedd att användas på en 35 mm mittpelare och trebensstativet måste kunna stödja en högtalare som väger minst 20,2 kg och vars totala storlek uppgår till 665 x 334 x 373 mm (H x B x D). Om du använder ett trebensstativ som inte är utformat för att stödja F1 Model 812-högtalarens storlek och vikt kan det medföra ett instabilt och riskfyllt tillstånd som kan orsaka skada.

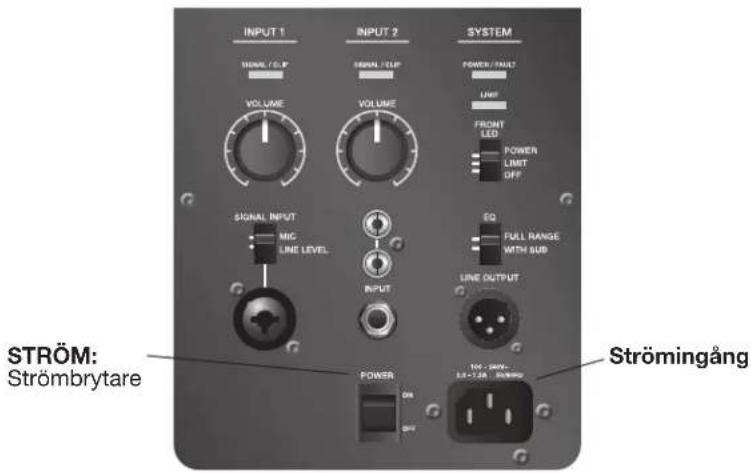

F1 Model 812-kontrollpanel

Obs! Du hittar listan med alla LED-indikatorer och beteenden på LED-lamporLED-lampor19.

SIGNAL/CLIP: Visar ingångssignalens status i färg.

• Grön = signalen är närvarande.
• Röd = avklippt signal, ingångssignalen är för hög

VOLYM: Justerar kanalvolymen.

SIGNALINGÅNG: Omkopplaren ställer in ingångskänsligheten för ingångstypen. Kombinationskontakt för XLR-mikrofonkontakt eller 6,3 mm telefonjack (TRS-balanserade eller TS-obalanserade kablar).

- MED MIC väljer du känsligheten för mikrofoningångarna (endast dynamiska eller självförsörjande mikrofoner) – använd endast om en mikrofon är direkt ansluten till ingången.

- MED LINJE väljer du känsligheten för linjeingångar från till exempel mixerbordet eller DJ-styrenheten.

SIGNAL/CLIP: Visar ingångssignalens status i färg.

• Grön = signalen är närvarande.
• Röd = avklippt signal, ingångssignalen är för hög.

VOLYM: Justerar kanalvolymen.

RCA-kontakter: Analog stereoingång för ljudkällor som DJ-styrenheter och andra linjenivåkällor. Vänster och höger summeras och producerar en monoljudutgång och monosignal till LINJEUTGÅNG (XLR).

• Vänster (vit)

- Höger (röd)

6,3 MM telefonjack: Ger analog ingång för gitarrer och andra instrument. För TRS-balanserade eller TS-obalanserade kablar.

STRÖM/FEL:

• Blå = strömmen är på.
  • Röd = fel har inträffat.

BEGRÄNSA:

• Gul = systembegränsning (skyddsläge).

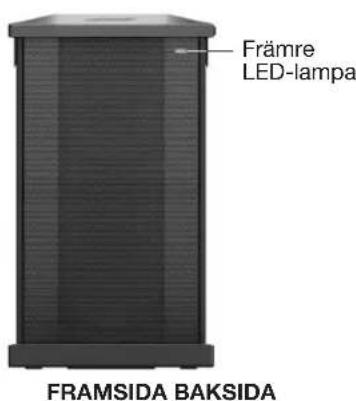

FRÄMRE LED-LAMPA:

• STRÖM aktiverar den främre LED-lampan för att visa strömstatusen.
• BEGRÄNSA visar en begränsad display på den främre LED-lampan.
• AV stänger av den främre LED-lampan.

EQ: (Se "Ställa in EQ-omkopplare" på sidan 12.)

• MED FULLRANGE kan högtalaren fungera utan högpassfiltrering.
• MED SUB aktiverar ett högpassfilter (100 Hz) när du använder högtalaren med F1-subwoofern. Rekommenderas för användning med F1-subwoofer.

LINJEUTGÅNG:

- Balanserad XLR-linjeutgång ger en blandning av ingång 1 och 2, efter ingångsvolymkontroll. Kan användas för att seriekoppla högtalare.

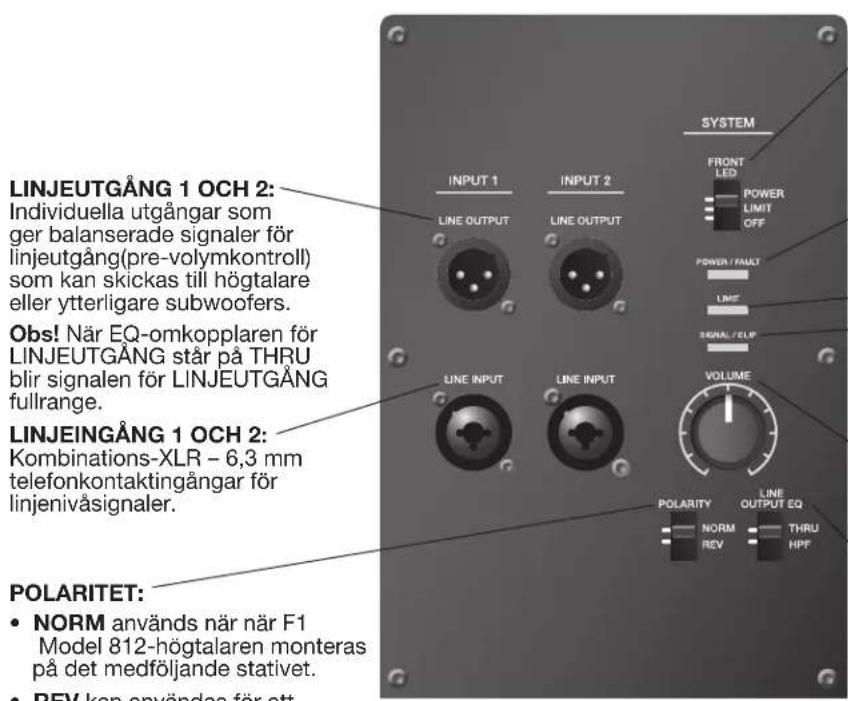

F1-subwoofer-kontrollpanel

Obs! Du hittar listan med alla LED-indikatorer och beteenden på LED-lamporLED-lampor19.

DEN FRÄMRE LED-LAMPANS omkopplare:

• STRÖM aktiverar LED-lampan för att visa strömstatusen.
• BEGRÄNSA aktiverar LED-lampan och visar begränsningen.
  • AV stänger av LED-lampan.

STRÖM/FEL: visar ström-/felstatus

• Blå = strömmen är på.
  • Röd = fel har inträffat.

BEGRÄNSA: Gul = systembegränsning.

SIGNAL/CLIP: Visar ingångssignalens status i färg.

• Grön = signalen är närvarande.
• Röd = avklippt signal – ingångssignalen är för hög.

VOLYM – Justerar subwooferns volym. Det mellersta spärrläget är 0 dB – nominellt läge när F1 Model 812 och F1-subwoofern är anslutna till ett mixerbord. Använd 0 dB-läget för en signalingång i linjenivå.

EQ FÖR LINJEUTGÅNG: Se "Ställa in EQ-omkopplare" på sidan 12.

• MED THRU passerar ingångssignalen till utgången utan filtrering. Rekommenderas för användning med F1 Model 812.
• MED HPF passerar ingången genom ett högpassfilter (100 Hz). Påverkar endast signaler för LINJEUTGÅNG.

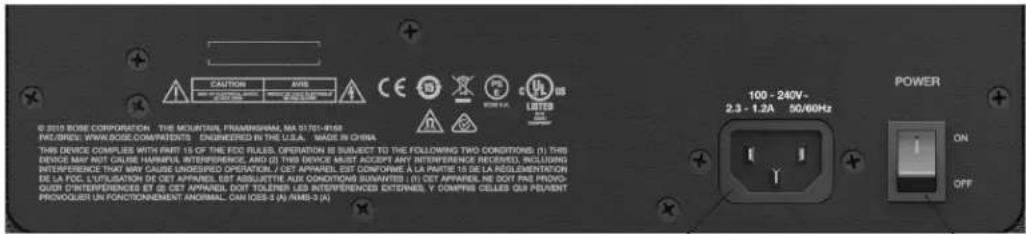

Elkontakt. STRÖM strömbrytare.

Förlopp för att aktivera eller inaktivera systemet

När du aktiverar systemet slår du först på ingångskällor och mixerbord och sedan F1 Model 812-högtalaren och F1-subwoofern. När du inaktiverar systemet stänger du först av F1 Model 812 och F1-subwoofern och sedan ingångskällor och mixerbord.

Ställa in EQ-omkopplare

I följande tabell anges rekommenderade inställningar för EQ-omkopplare på F1 Model 812-högtalaren och F1-subwoofern.

Förbereda systemet	F1 Model 812 EQ-omkopplare	F1-subwoofer EQ-omkopplare förLINJEUTGÅNG
F1 Model 812-högtalare utan F1-subwoofer FULLRANGE Gäller inte
Signalingång till F1-subwoofer, F1-subwoofer-utgång till F1 Model 812-högtalare MED SUB THRU
Signalingång till F1 Model 812-högtalare, F1 Model 812-utgång till F1-subwoofer FULLRANGE eller MED SUB*	Ingen påverkan

*Ger mer basförlängning.

Ansluta källor

Innan du ansluter en ljudkälla vrider du kanalens VOLYMKONTROLL helt moturs.

De två oberoende ingångarna ger en kombination av ingångskontakter som rymmer mikrofon- och linjenivåkällor.

Obs! Endast dynamiska eller självförsörjande mikrofoner kan användas för INGÅNG 1.

Ställa in INGÅNG 1 med en mikrofon

1. Vrid INGÅNG 1 VOLYM helt moturs.
2. Ställ omkopplaren för SIGNALINGÅNG på MIC.
3. Anslut mikrofonkabeln till INGÅNG 1-kontakten.
4. Justera VOLYMEN till önskad nivå.

Ställa in INGÅNG 1 med en källa

1. Vrid INGÅNG 1 VOLYM helt moturs.
2. Ställ omkopplaren för SIGNALINGÅNG på LINJENIVÅ.
3. Anslut källkabeln till INGÅNG 1-kontakten.
4. Justera VOLYMEN till önskad nivå.

Ställa in INGÅNG 2 med en källa

1. Vrid INGÅNG 2 VOLYM helt moturs.
2. Anslut källkabeln till INGÅNG 2-kontakten.
3. Justera VOLYMEN till önskad nivå.

Anslutningsscenarier

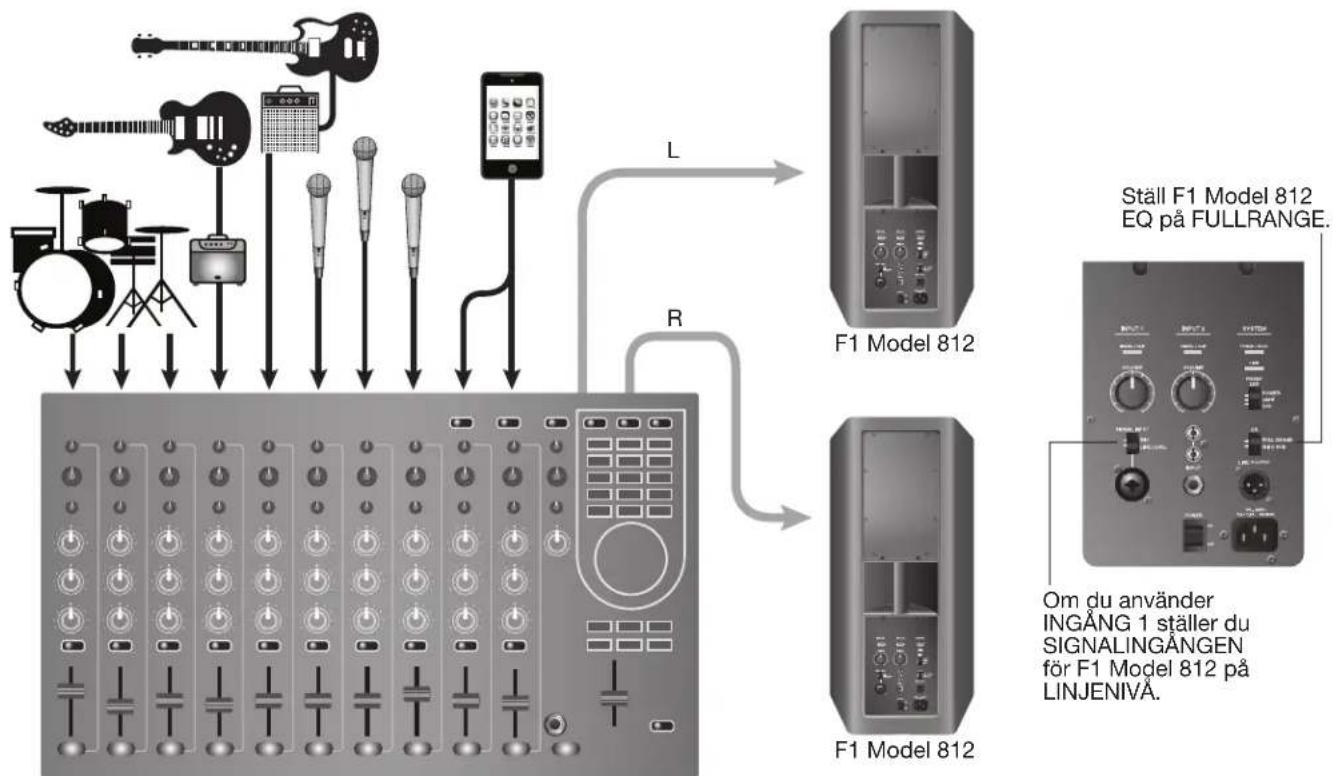

Helt band, stereoutgång för mixerbord till L/R F1 Model 812-högtalare


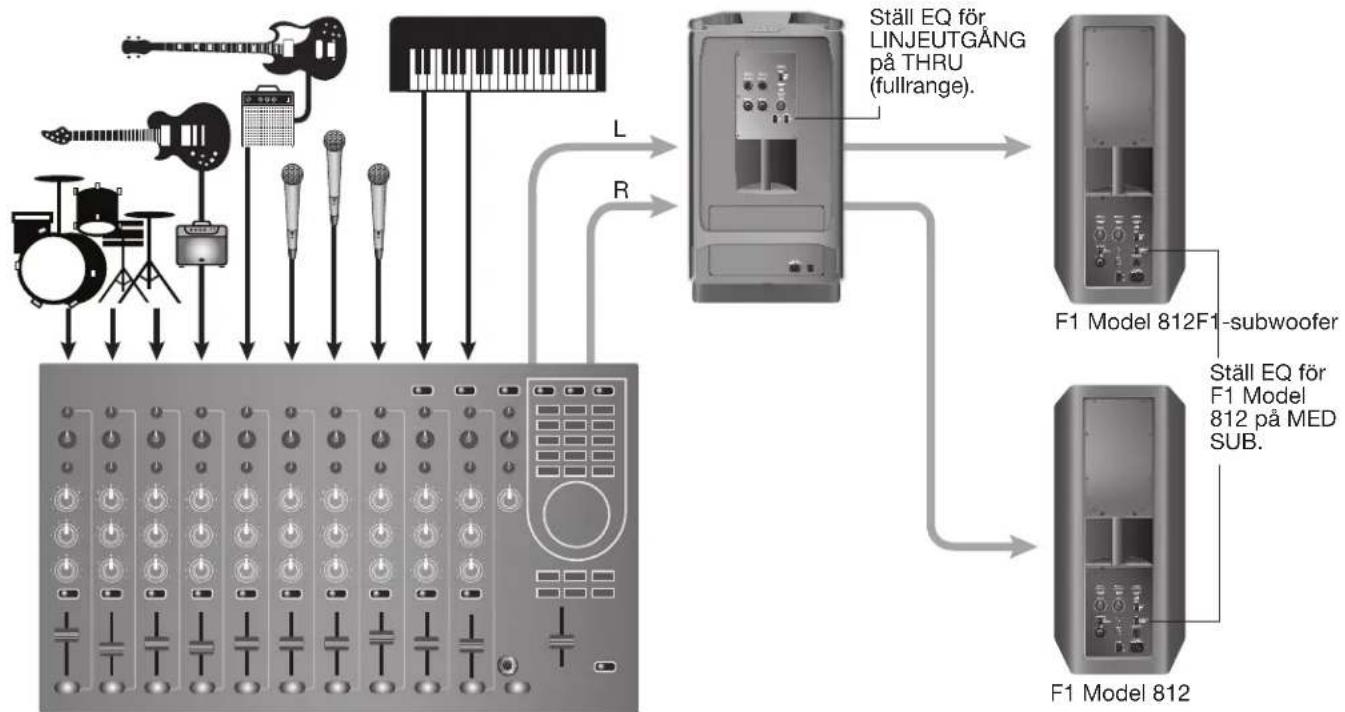

Helt band med mixerbord, en F1-subwoofer och två F1 Model 812-högtalare

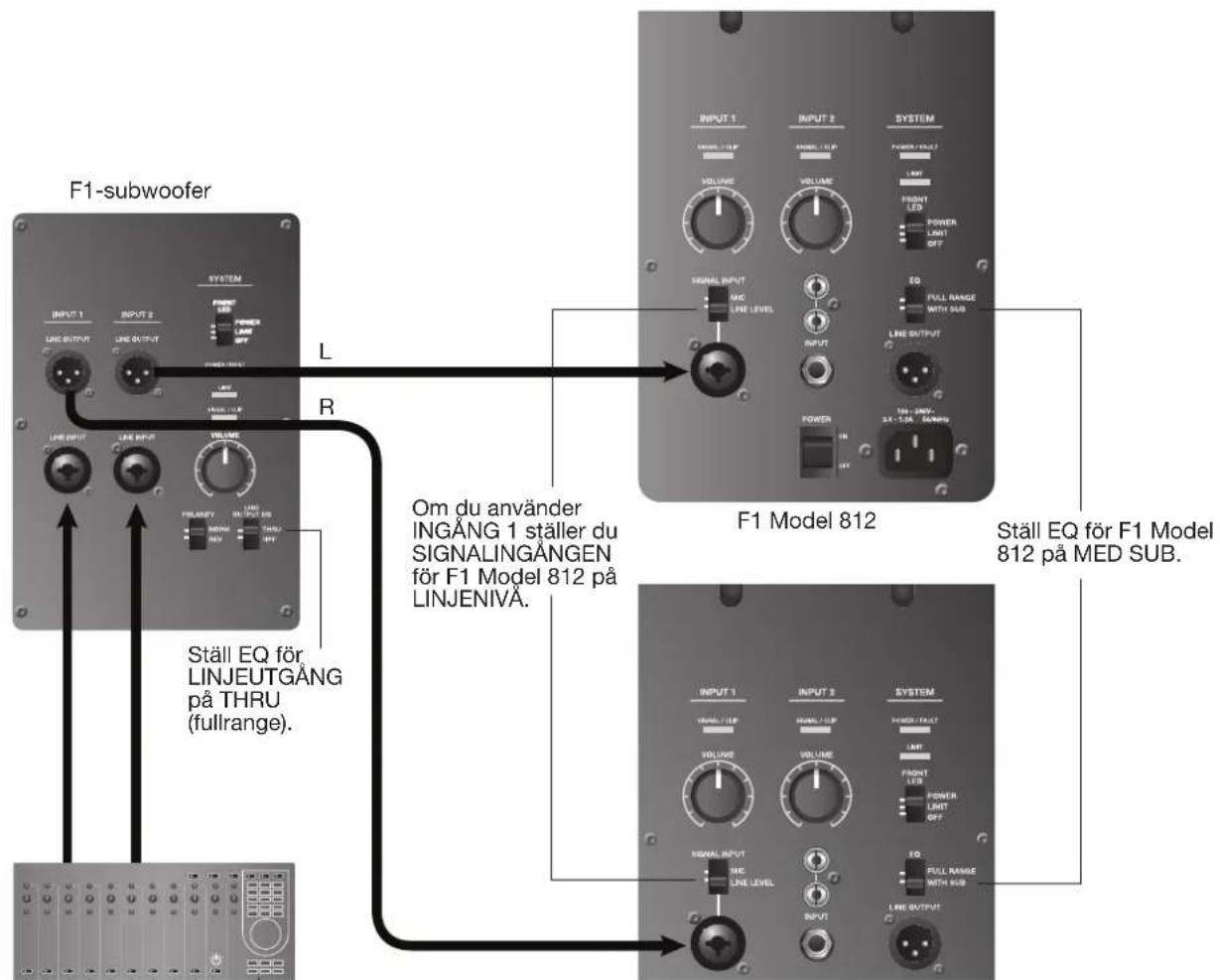

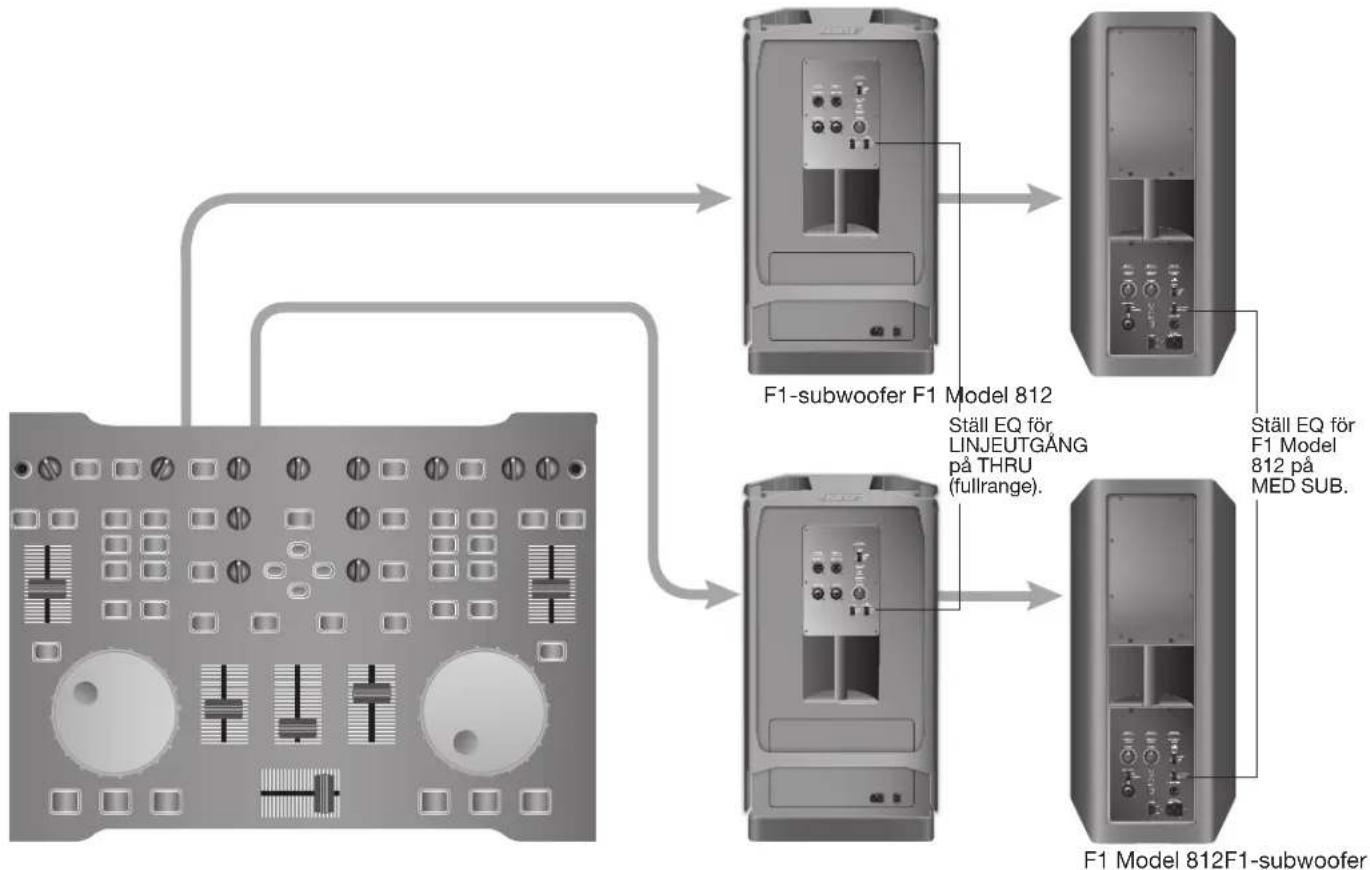

Stereoutgång för mixerbord till F1-subwoofer och vänster/höger F1 Model 812-högtalare

Obs! Rekommenderade EQ-inställningar finns i avsnitt "Ställa in EQ-omkopplare" på sidan 12. För maximal basrespons ställer du däremot EQ-omkopplaren på båda F1 Model 812-högtalarna på FULLRANGE och EQ-omkopplaren på F1-subwoofern på THRU.

F1 Model 812

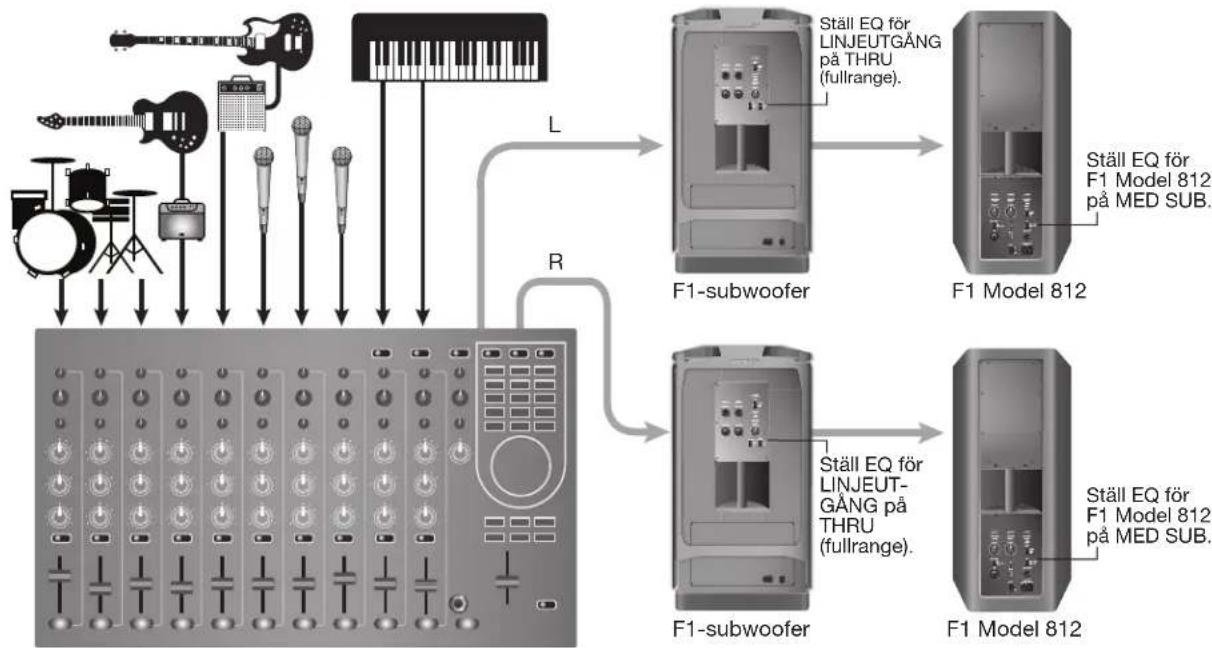

Helt band med stereoutgång för mixerbord till F1-subwoofers och två F1 Model 812-högtalare


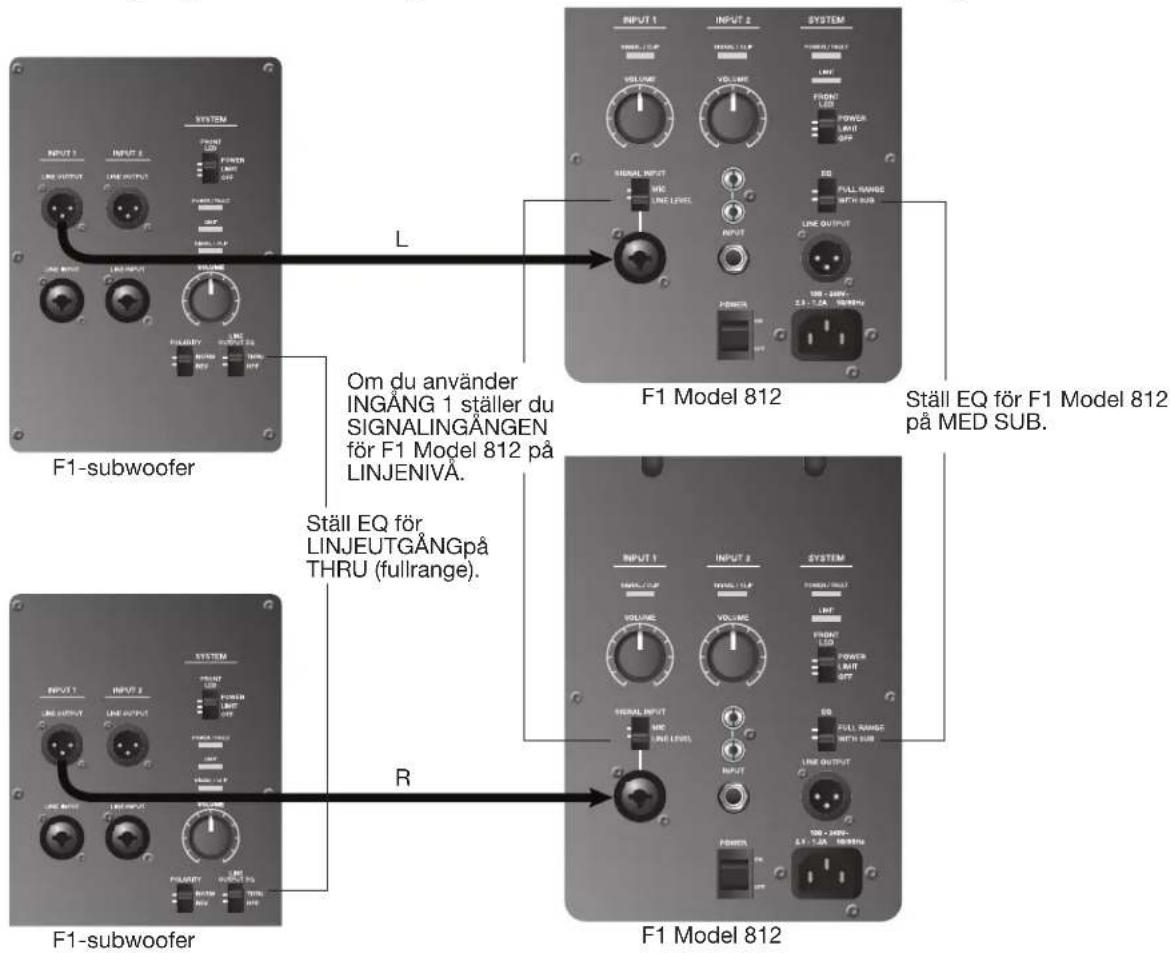

Stereoingång till vänster/höger F1-subwoofers och F1 Model 812-högtalare

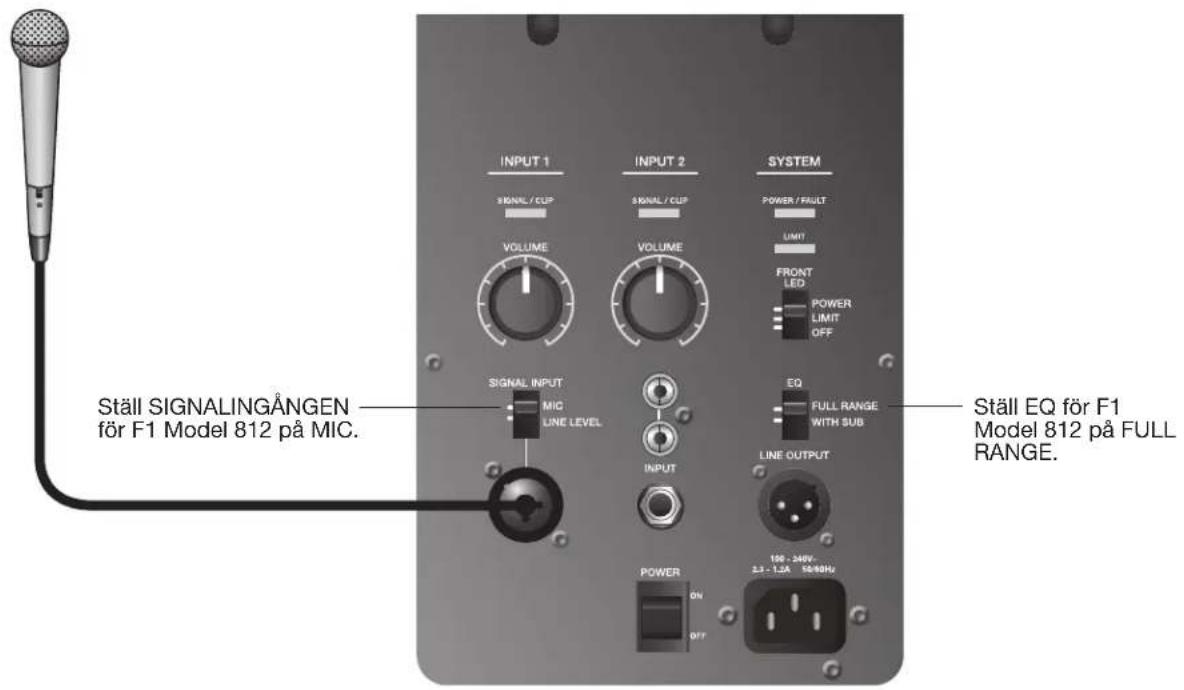

Mic till F1 Model 812-högtalare INGÅNG 1

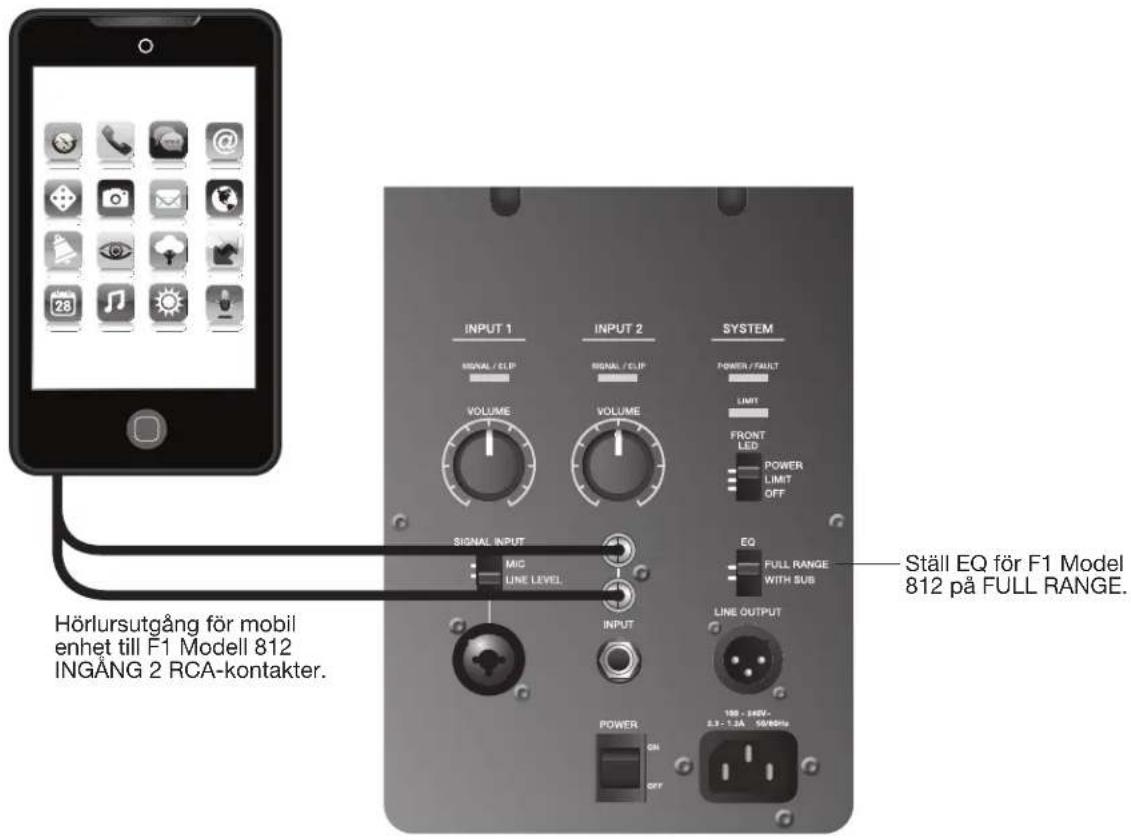

Mobil enhet till en enda F1 Model 812-högtalare

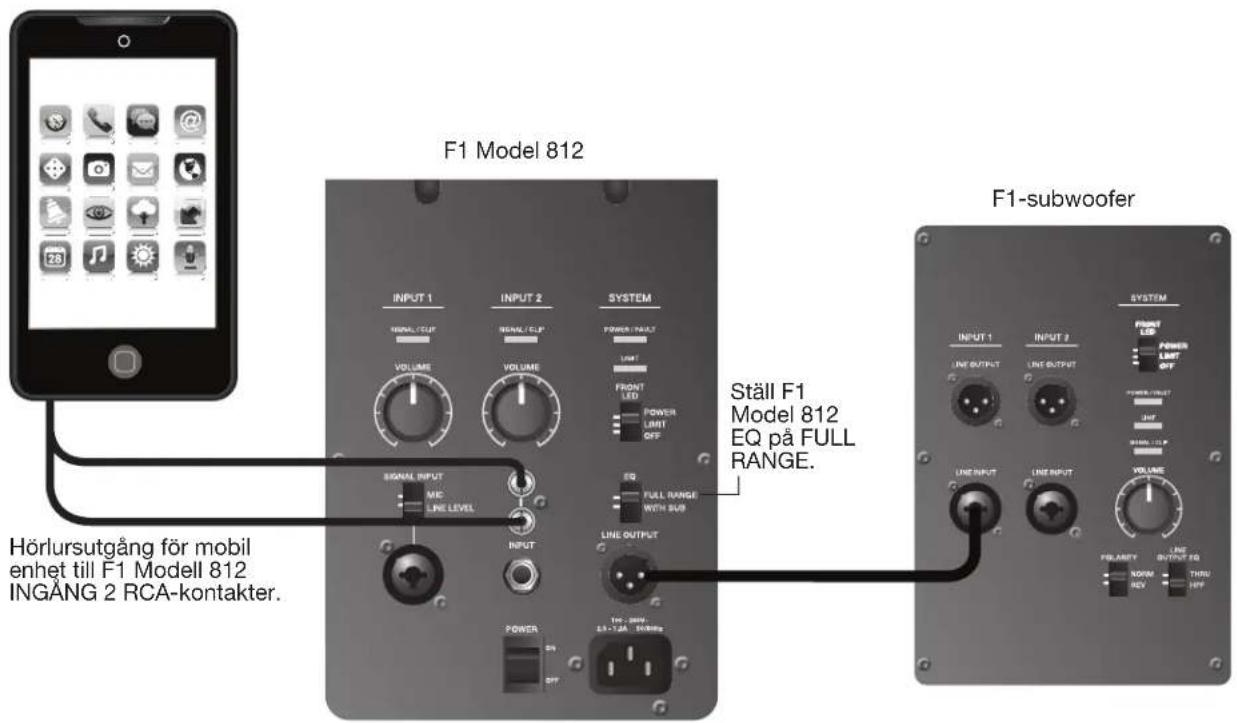

Mobil enhet till F1 Model 812-högtalare och F1-subwoofer

DJ-konsol till två F1-subwoofers och två F1 Model 812-högtalare

Sköta din produkt

Rengöra

• Rengör endast produkthöljet med en mjuk, torr trasa.
• Använd inte några lösningsmedel, kemikalier eller rengöringslösningar som innehåller alkohol, ammoniak eller slipmedel.
• Använd inga sprejer i närheten av produkten och låt inte vätska rinna ned i eventuella öppningar.
• Vid behov kan du försiktigt dammsuga fronten på högtalarna.

Erhålla service

För ytterligare hjälp med problemlösning kontaktar du Bose Professional Sound Division på [phone] eller besöker vår kundtjänst online på www.Bose.com/livesound.

Felsöka

Om du upplever problem när du använder denna produkt ska du pröva följande åtgärder. Rekommenderade felsökningsverktyg inkluderar en reservsladd, extra XLR och 6,3 mm telefonjackskablar.

Problem Åtgård
Högtalaren är ansluten, strömbrytaren påslagen men LED-lampan lyser inte.	Se till att elsladden är helt inkopplad i både F1 Model 812-högtalaren och vägguttaget.Kontrollera att du har ström i vägguttaget. Prova med en lampa eller annan utrustning i samma vägguttag.Försök med en annan elsladd.
LED-lampan lyser (grönt) men inget ljud.	Kontrollera att Master VOLYM-kontrollen är uppvriden.Kontrollera att du har vridit upp volymkontrollen på ditt instrument.Se till att instrumentet eller ljudkällan är ansluten till lämplig ingångskontakt.Om F1 Model 812-högtalaren tar emot ingång från F1-subwoofern ser du till att subwoofern är påslagen.
Ljudet från instrument eller ljudkällor är förvrängt.	Sänk volymen på den anslutna ljudkällan.Om du är ansluten till ett externt mixerbord ser du till att ingångsförstärkningen till mixerbordets ingångskanal inte är klämd.Minska utsignalen från mixerbordet.
Mikrofonen får rundgång. • Minska ingångsförstärkningen från mixerbordet.Försök att placera mikrofonen så att du nästan vidrör den med läpparna.Prova med en annan mikrofon.Använd tonkontrollerna på mixerbordets för att minska de störande frekvenserna.Öka avståndet mellan högtalaren och mikrofonen.Om du använder en rösteffektsprocessor ska du kontrollera att den inte orsakar rundgångar.
Dålig basrespons • Om du använder F1 Model 812-högtalare utan F1-subwoofer ser du till att EQ-omkopplaren står på FULLRANGE.Om du använder F1 Model 812-högtalare med F1-subwoofer kontrollerar du att omkopplaren för POLARITET står på NORMAL. Vid avständ mellan F1-subwoofern och F1 Model 812-högtalaren kan du förbättra basen om du ställer in omkopplaren för POLARITET på REV.Om du använder två F1-subwoofer ser du till att omkopplaren för POLARITET är i samma läge på båda.
Störande brus eller systembrum	När du ansluter en mikrofon till F1 Model 812-högtalaren ser du till att INGÅNG 1, omkopplaren för SIGNALINGÅNG står på MIC.Kontrollera så att alla systemanslutningar är säkra. Linjer som inte är helt anslutna kan orsaka brus.Om du använder mixerbord, extern källa eller tar emot ingång från F1-subwoofern ser du till att INGÅNG 1 omkopplaren för SIGNALINGÅNG på F1 Model 812-högtalaren står på LINJE.Du får bäst resultat om du använder balanserade (XLR)-anslutningar på systemingångarna.Håll alla signalbärande kablar borta från elsladdarna.Dimmers kan orsaka brum i högtalarsystemen. Undvik detta genom att ansluta systemet till en krets som inte styr lampor och dimmerpacks.Anslut ljudsystemkomponenterna till eluttag som delar en gemensam grund.Kontrollera kablar till mixerbordingångar genom att dämpa kanalerna. Om brummet inte går bort byter du ut kabeln vid mixerbordets kanal.

LED-lampor

Följande tabell anger LED-beteende både på F1 Model 812-högtalaren och F1-subwoofern.

Typ Ort Färg Beteende Indikation Nödvändig åtgård
Främre LED-lampa	Främre front	Blå Konstant tillstånd Högtalaren är på Ingen
		Blå Blinkande Begränsaren är aktiv,		förstärkarens skydd är aktiverat	Sänk volymen eller källansingångsnivå
SIGNAL/CLIP INGÅNG 1/2		Grön (nominell)	Flimrande/konstant tillstånd	Ingångssignalen är närvarande	Justera till önskad nivå
		Röd	Flimrande/konstant tillstånd	Ingångssignalen är för hög	Sänk volymen eller källansingångsnivå
STRÖM/FEL	Baksidan	Blå Konstant tillstånd Högtalaren är på Ingen
		Röd	Konstant tillstånd Termisk avstängning av förstärkaren är aktiverad	Stäng av högtalaren
BEGRÄNSA	Baksidan	Gul	Blinkande/konstant tillstånd	Begränsaren är aktiverad, förstärkarens skydd är aktiverat	Sänk volymen eller källansingångsnivå

Begränsad garanti och registrering

Din produkt omfattas av en begränsad garanti. Garantiinformation finns på pro.Bose.com.

Registrera produkterna online på www.Bose.com/register eller genom att ringa [phone]. Dina garantirättigheter påverkas inte om du inte gör det.

Tillbehör

En mängd vägg-/takfästen, väskor och fodral finns tillgängliga för dessa produkter. Kontakta Bose om du vill göra en beställning. Läs kontaktinformationen på insidan av den här bruksanvisningens bakre pärm.

Teknisk information

Fysiska egenskaper

	Mätt Vikt
F1 Model 812-högtalare 665 x 334 x 373 mm (H x B x D) 20,18 kg
F1-subwoofer 688 x 410 x 449 mm (H x B x D) 24,95 kg
F1-systemstapel 1 868 x 410 x 449 mm (H x B x D) 45,13 kg

Elektronik

	spänning (växelström) Högsta startström
F1 Model 812-högtalare	100–240 V ^2,3-1,2 A 50/60 Hz	120 V RMS: 6,3 A RMS230 V RMS: 4,6 A RMS
F1-subwoofer	100–240 V ^2,3-1,2 A 50/60 Hz	120 V RMS: 6,3 A RMS230 V RMS: 4,6 A RMS

Kabelreferens för ingångs-/utgångskontakt

TRS-balanserad TS-obalanserad
XLR-balanserad	1 - Skydd (jord)3 - Minus (-)2 - Plus (+)	XLR-obalanserad	1 - Skydd (jord)3 - Minus (-)2 - Plus (+)

Besök oss på vår webbplats pro.Bose.com.

Nord-/Sydamerika

(USA, Kanada, Mexiko, Centralamerika, Sydamerika)

Bose Corporation

The Mountain

Framingham, MA 01701 USA

Corporate Center: 508-879-7330

På webbplatsen finns information om andra länder
