Diffusore F1 Model 812

Subwoofer F1

Introduzione

Descrizione del prodotto 4

Caratteristiche e vantaggi 4

Contenuto della confezione.... 4

Diffusore ad array variabile F1 Model 812....5

Subwoofer F1 5

Uso dell'array variabile 6

Regolazione dell'array.... 6

Quattro coperture 6

Applicazioni....7

Configurazione del sistema

Uso del diffusore F1 Model 812 con il subwoofer F1.... 8

Uso del diffusore F1 Model 812 su un treppiede 9

Funzionamento

Quadro dei comandi dell'F1 Model 812.... 10

Quadro dei comandi del subwoofer F1.... 11

Sequenza di accensione/spegnimento 12

Impostazione dei selettori EQ 12

Collegamento delle sorgenti.... 12

Configurazione di INPUT 1 con un microfono 12

Configurazione di INPUT 1 con una sorgente 12

Configurazione di INPUT 2 con una sorgente 12

Scenari di collegamento.... 13

Banda completa, uscita stereo del mixer audio ai diffusori F1 Model 812 L/R.... 13

Banda completa con mixer audio, un subwoofer F1 e due diffusori F1 Model 812.... 13

Uscita stereo del mixer audio al subwoofer F1 e ai diffusori F1 Model 812 destro/sinistro.... 14

Gamma completa con uscita stereo del mixer audio a due subwoofer F1 e due diffusori F1 Model 812.... 15

Ingresso stereo a subwoofer F1 e diffusori F1 Model 812 L/R.... 15

Mic a INPUT 1 del diffusore F1 Model 812.... 16

Dispositivo mobile a diffusore F1 Model 812 singolo.... 16

Dispositivo mobile a diffusore F1 Model 812 e subwoofer F1.... 17

Consolle per DJ a due subwoofer F1 e due diffusori F1 Model 812 17

Manutenzione

Operazioni di manutenzione.... 18

Pulizia.... 18

Richiesta di un intervento di assistenza.... 18

Risoluzione dei problemi 18

Indicatori LED 19

Garanzia limitata e registrazione 19

Accessori.... 19

Informazioni tecniche 20

Caratteristiche fisiche 20

Parti elettriche 20

Riferimento dei cablaggi dei connettori di ingresso/uscita.... 20

Descrizione del prodotto

Il diffusore ad array variabile Bose® F1 Model 812 è il primo diffusore portatile amplificato che consente di controllare la copertura verticale. È sufficiente spingere o tirare l'array in posizione per creare coperture "verticali", "a C", "a J" o "a J capovolta". Una volta configurato, il sistema regola automaticamente l'equalizzatore per mantenere un bilanciamento dei toni ottimale con ogni tipo di copertura. Utilizzato al livello del pavimento, su un palco o di fronte a spalti o gradinate, è ora possibile adattare il PA alle specifiche dell'ambiente in cui ci si trova.

Provvisto di un array di otto driver medio/alti ad alta potenza, un woofer amplificato da 12" ad alta potenza e un punto di crossover più basso, il diffusore offre elevate prestazioni SPL mantenendo limpidezza nella voce e nei mezzi toni con una qualità nettamente migliore rispetto ai diffusori tradizionali.

Per una risposta dei bassi estesa, il subwoofer Bose F1 riunisce tutta la potenza di una cassa dei bassi più grande in un design più compatto, più facile da trasportare e da montare in auto. Nel corpo del subwoofer è integrata una base di montaggio per il diffusore, così che se ne conosca sempre l'ubicazione, per una configurazione veloce e semplice. Tale base contiene anche alcune canaline in cui nascondere i cavi per conferire un aspetto pulito e ordinato.

Il diffusore e il subwoofer hanno ciascuno una potenza di 1.000 Watt per diffondere il suono in ogni angolo di qualsiasi ambiente.

Ora ottenere questi risultati è ancora più semplice. Il diffusore e il subwoofer sono realizzati in materiali compositi leggeri con alta resistenza agli impatti e hanno maniglie strategicamente posizionate per facilitarne il trasporto.

Per la prima volta, il diffusore F1 Model 812 consente di far convergere il suono ove necessario. Il PA assicurerà una buona copertura in qualsiasi luogo si svolga l'esibizione.

Caratteristiche e vantaggi

• L'array di diffusori variabile a otto driver dell'F1 Model 812 consente di scegliere tra quattro coperture per indirizzare il suono verso il pubblico con una limpidezza complessiva migliore in ogni ambiente.
• L'orientamento verticale dell'array di diffusori a otto driver contribuisce a offrire una copertura audio ampia e uniforme per una migliore limpidezza e bilanciamento dei toni per conferenze, musica e strumenti musicali.
• Il subwoofer F1 ha un'esclusiva base diffusore incorporata per l'F1 Model 812 che elimina la necessità di un'asta tradizionale.
• Il design attraente crea un sistema esclusivo con un aspetto solido ma professionale.
• Il design a doppia amplificazione comprende amplificatori potenti e leggeri che forniscono una potenza uniforme nel lungo periodo con un'ampia gamma dinamica e temperature di esercizio più basse.

Contenuto della confezione

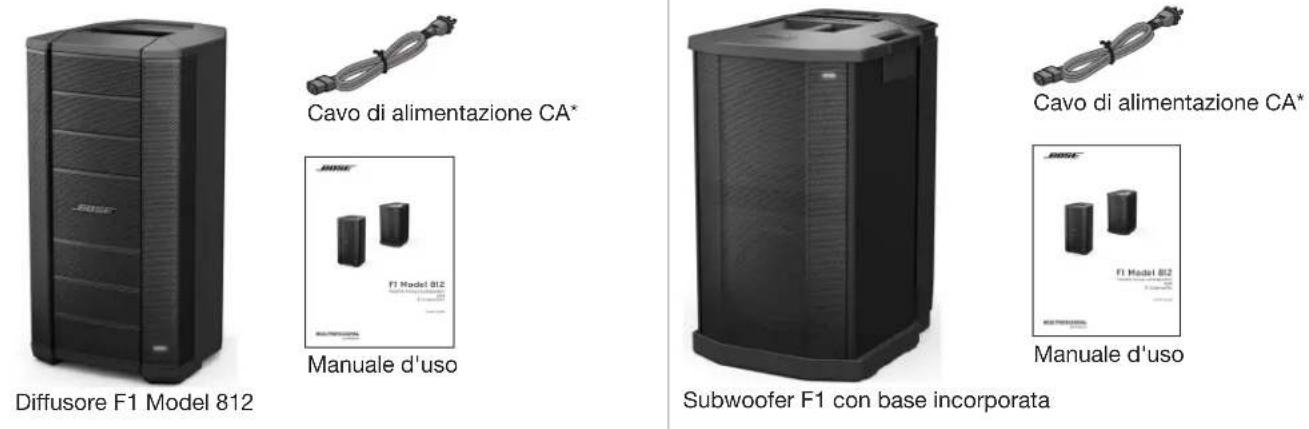

Ciascun diffusore è imballato separatamente con gli articoli indicati di seguito.

Diffusore ad array variabile F1 Model 812 Subwoofer F1

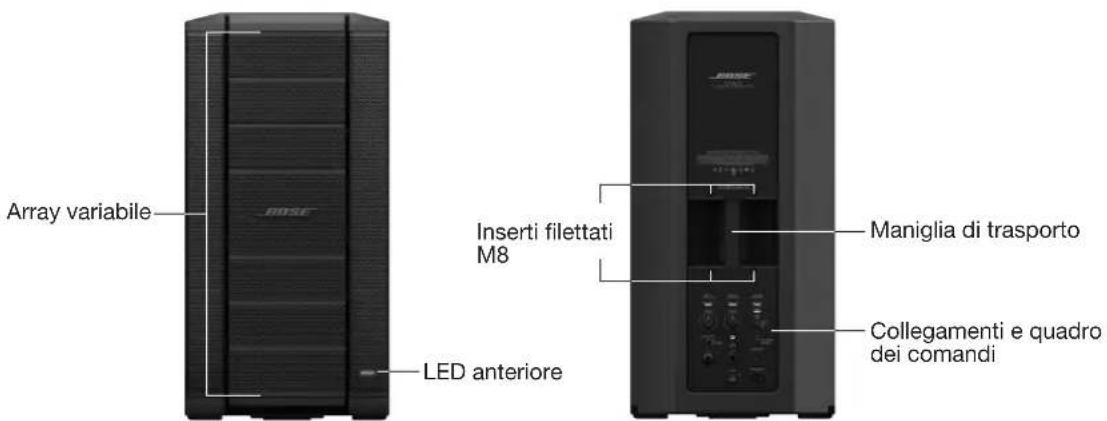

Diffusore ad array variabile F1 Model 812

Nota: il diffusore F1 Model 812 viene fornito con inserti filettati M8 per l'ancoraggio o il fissaggio delle staffe per accessori.

ATTENZIONE: solo installatori professionisti esperti di tecniche di montaggio sicuro dell'hardware possono tentare di installare un diffusore in posizione elevata.

PARTE SUPERIORE

PARTE ANTERIORE PARTE POSTERIORE

Subwoofer F1

PARTE SUPERIORE

PARTE ANTERIORE PARTE POSTERIORE

Uso dell'array variabile

È possibile orientare la copertura spostando la posizione degli array superiore e inferiore. L'array è tenuto in posizione da magneti che attivano sensori interni in grado di regolare l'equalizzatore a seconda della configurazione adottata.

Regolazione dell'array

Array spinto verso l'interno Array tirato verso l'esterno

Tirare gli array superiore e inferiore verso l'esterno.

Copertura a J

Tirare l'array superiore verso l'esterno, spingere l'array inferiore verso l'interno.

Copertura a J capovolta

Spingere l'array superiore verso l'interno, tirare l'array inferiore verso l'esterno.

Copertura a C

Spingere gli array superiore e inferiore verso l'interno.

Usare la copertura verticale quando il pubblico è in piedi e le teste si trovano all'incirca alla stessa altezza del diffusore.

Copertura a J capovolta

La copertura a J capovolta è ideale per un pubblico seduto su spalti, le cui prime file sono alla stessa altezza del diffusore per poi estendersi al di sopra di esso.

La copertura a J funziona bene quando il diffusore si trova su un palco rialzato e il pubblico è seduto sul pavimento a un livello inferiore.

Usare la copertura a C per gli spalti di un auditorium la cui prima fila si trovi al livello del pavimento come il diffusore.

Uso del diffusore F1 Model 812 con il subwoofer F1

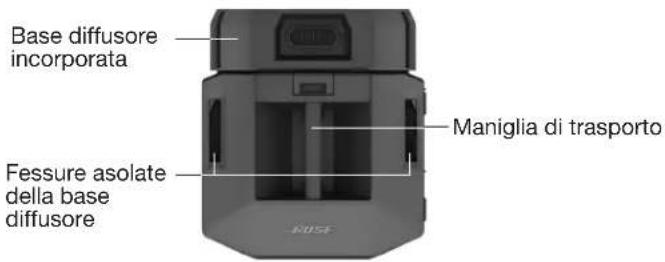

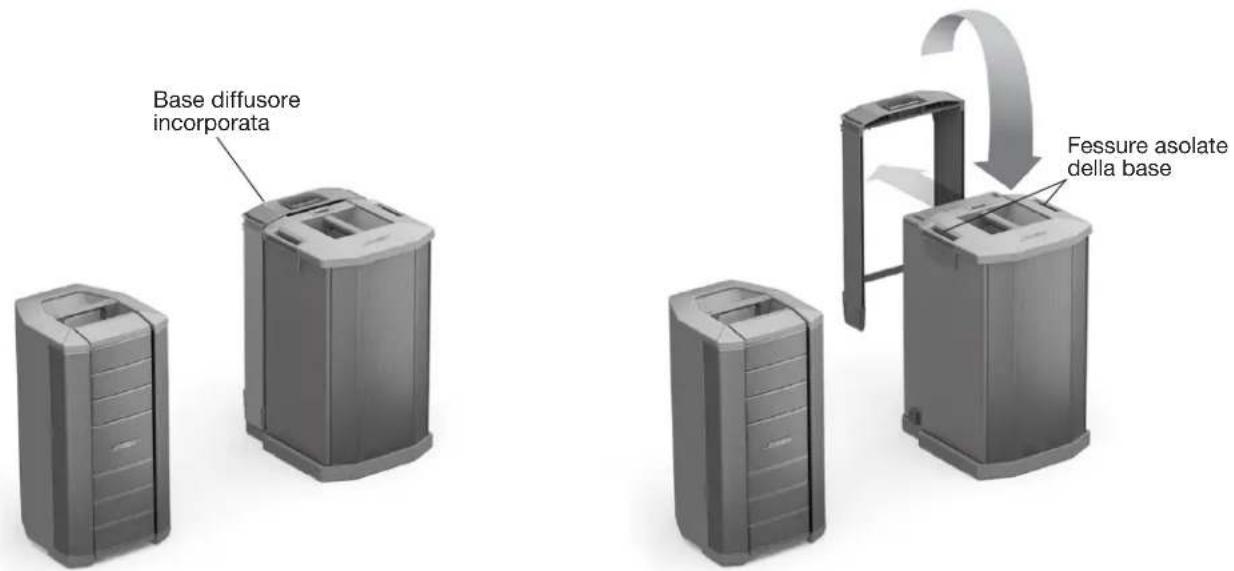

La base diffusore incorporata si trova nella parte posteriore del subwoofer. È facile configurare il diffusore F1 Model 812 con il subwoofer F1:

1. Rimuovere la base diffusore incorporata dal retro del subwoofer F1 e inserirla nelle fessure asolate della base.

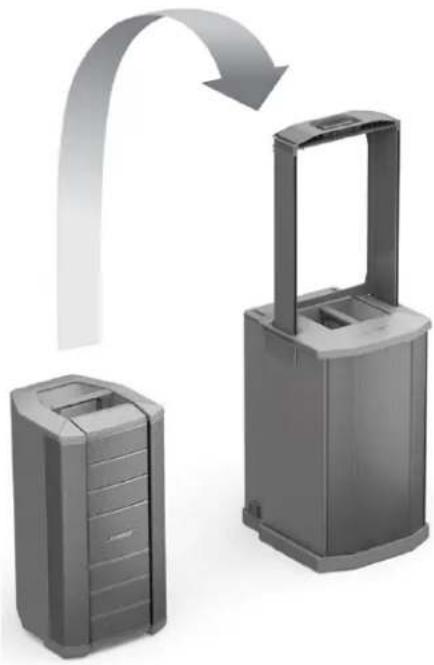

1. Sollevare il diffusore F1 Model 812 e collocarlo sulla base.

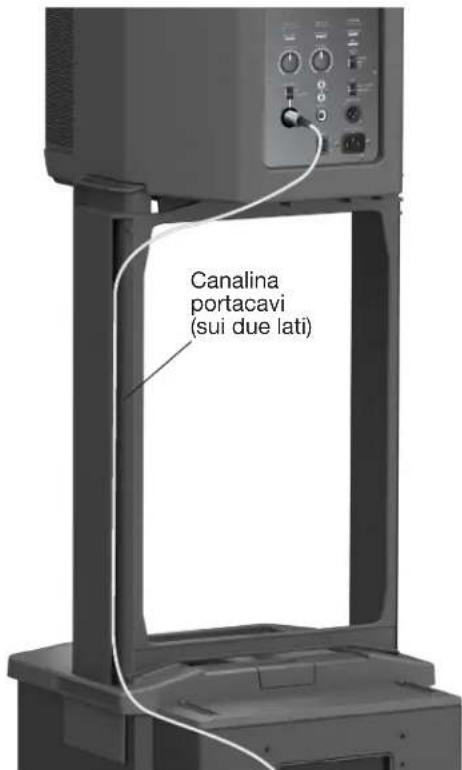

1. Collegare i cavi audio. Disporre i cavi del diffusore F1 Model 812 nelle canaline fino alla base del diffusore per mantenerli ordinati.

Uso del diffusore F1 Model 812 su un treppiede

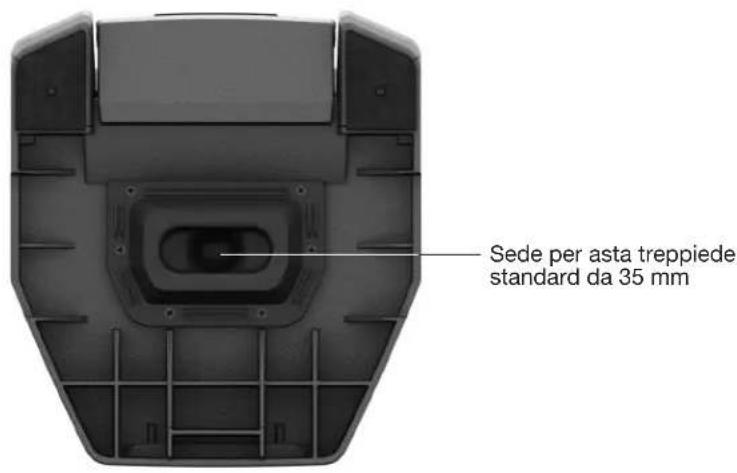

La parte inferiore del diffusore F1 Model 812 include una sede per asta per il montaggio del diffusore su un treppiede. È possibile usare un'asta standard da 35 mm.

AVVERTENZA: non usare il diffusore F1 Model 812 su un treppiede instabile. Il diffusore è stato progettato esclusivamente per l'uso su un'asta da 35 mm; il treppiede deve essere in grado di sostenere un diffusore di peso minimo pari a 20,2 kg (44,5 lb) con dimensioni complessive pari a 665 mm A x 334 mm L x 373 mm P (26,1" A x 13,1" L x 14,6" P). L'uso di un treppiede non progettato per supportare le dimensioni e la massa del diffusore F1 Model 812 può portare a condizioni di instabilità e di pericolo e al rischio di lesioni personali.

Quadro dei comandi dell'F1 Model 812

Nota: per un elenco completo degli indicatori LED e dei relativi schemi di illuminazione, vedere "Indicatori LED" a pagina 19.

SIGNAL/CLIP: visualizza lo stato del segnale di ingresso con un colore.

• Verde = segnale di ingresso presente.
• Rosso = distorsione del segnale, segnale di ingresso troppo alto.

VOLUME: regola il volume del canale.

SIGNAL INPUT: il selettore consente di impostare la sensibilità dell'ingresso a seconda del tipo di ingresso. Il connettore combinato accetta connettori XLR per microfoni o jack da 1/4" (cavi bilanciati TRS o non bilanciati TS).

• MIC seleziona la sensibilità degli ingressi del microfono (solo microfoni dinamici o autoamplificati); usare solo con microfono collegato direttamente all'ingresso.
  • LINE seleziona la sensibilità per gli ingressi di livello linea, ad esempio, provenienti da un mixer audio o un controller per DJ.

SIGNAL/CLIP: visualizza lo stato del segnale di ingresso con un colore.

• Verde = segnale di ingresso presente.
• Rosso = distorsione del segnale, segnale di ingresso troppo alto.

VOLUME: regola il volume del canale.

Connettori RCA: ingresso stereo analogico per sorgenti audio quali controller per DJ e altre sorgenti di livello linea. Il lato sinistro e il lato destro sono sommati e producono un'uscita audio mono e un segnale mono diretto a LINE OUTPUT (XLR).

• Sinistro (bianco)
• Destro (rosso)
  Jack DA 1/4": fornisce un ingresso analogico per chitarre e altri strumenti musicali. Compatibile con cavi bilanciati TRS o cavi non bilanciati TS.

POWER/FAULT:

• Blu = apparecchio acceso.
• Rosso = condizione di errore.

LIMIT:

- Ambra = limitazione del sistema (modalità di protezione).

FRONT LED:

• POWER accende il LED anteriore a indicare lo stato di accensione.
• LIMIT accende il LED anteriore a indicare l'attivazione di un limite.
  • OFF spegne il LED anteriore.

EQ: (Vedere "Impostazione dei selettori EQ" a pagina 12.)

• FULL RANGE consente al diffusore di funzionare senza filtro passa-alto.
• WITH SUB attiva un filtro passa-alto (100 Hz) quando si usa il diffusore con il subwoofer F1. Consigliato quando si usa il subwoofer F1.

LINE OUTPUT:

- L'uscita linea XLR bilanciata fornisce un mix degli ingressi 1 e 2, dopo il controllo del volume degli ingressi. Utilizzabile per collegamento a margherita dei diffusori.

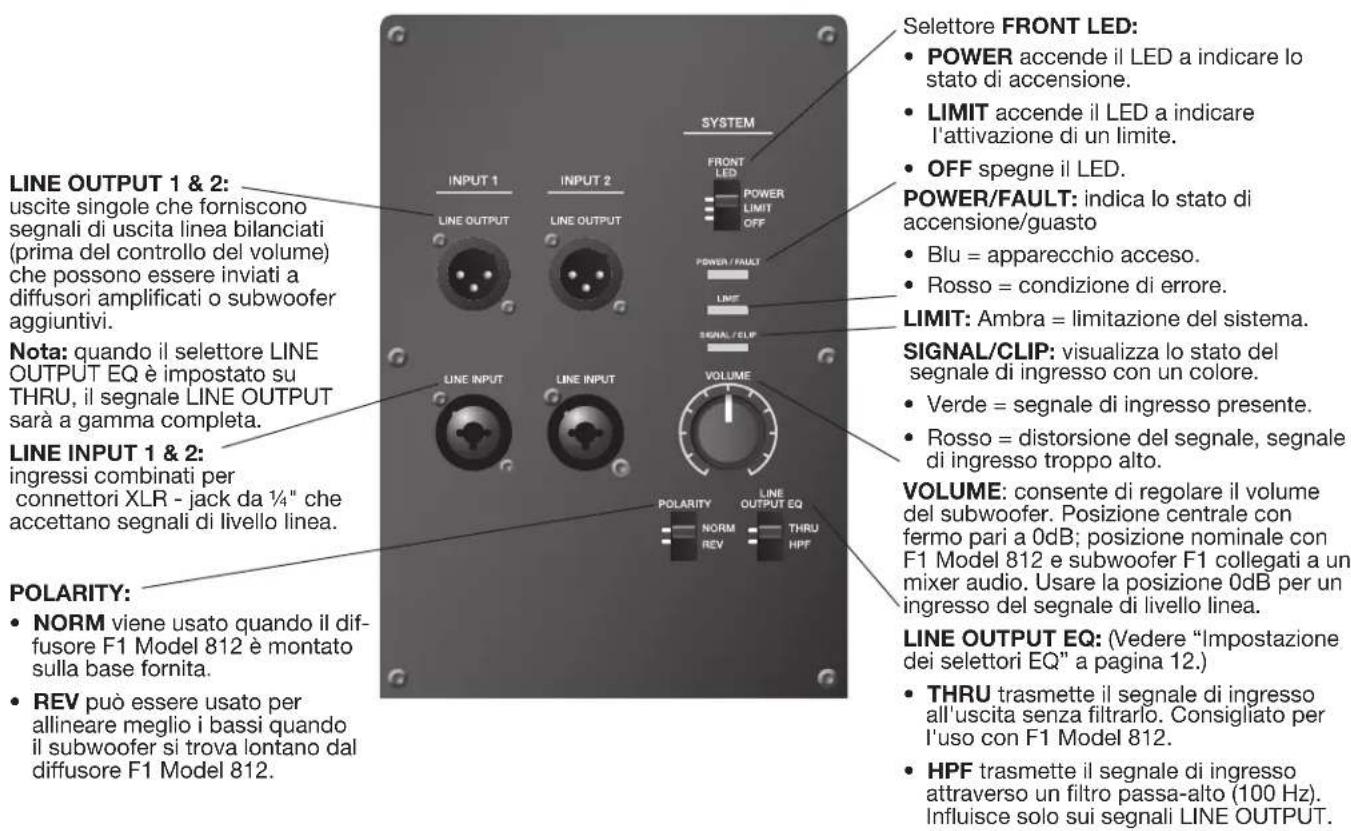

Quadro dei comandi del subwoofer F1

Nota: per un elenco completo degli indicatori LED e dei relativi schemi di illuminazione, vedere "Indicatori LED" a pagina 19.

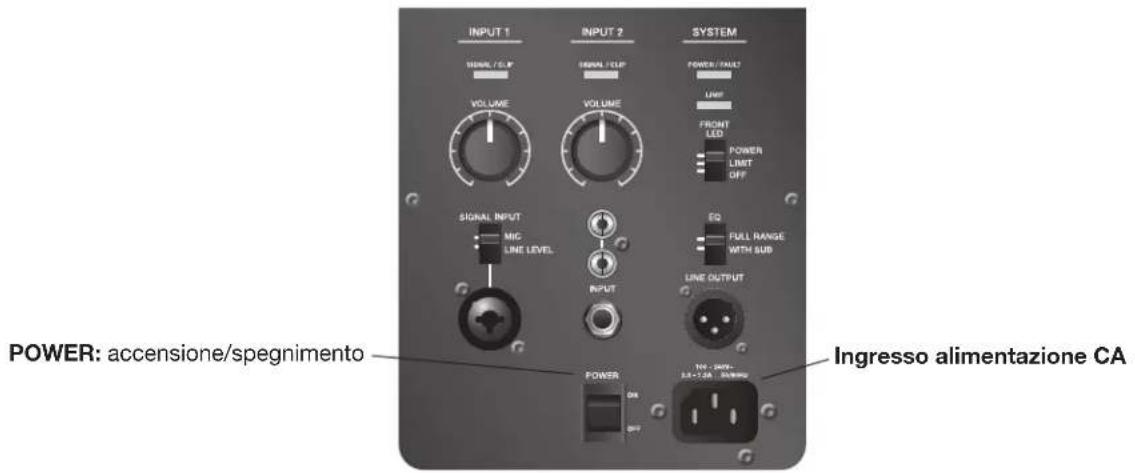

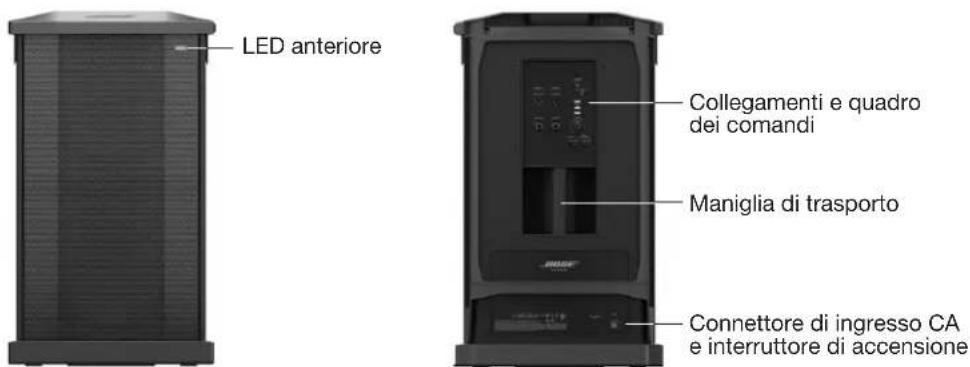

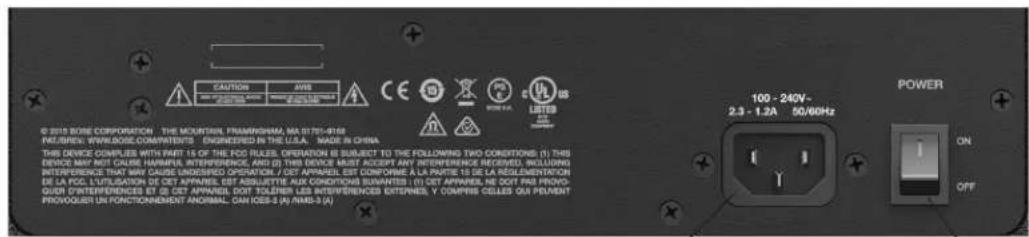

Connettore di ingresso CA. POWER: interruttore on/off.

Sequenza di accensione/spegnimento

Per accendere il sistema, iniziare dalle sorgenti di ingresso e dai mixer audio, quindi accendere il diffusore F1 Model 812 e il subwoofer F1. Per spegnere il sistema, iniziare dal diffusore F1 Model 812 e dal subwoofer F1, quindi spegnere le sorgenti di ingresso e i mixer audio.

Impostazione dei selettori EQ

Le impostazioni raccomandate per i selettori EQ sul diffusore F1 Model 812 e sul subwoofer F1 sono descritte nella tabella seguente.

Configurazione del sistema	Selettore EQ F1 Model 812	Selettore LINE OUTPUT EQ subwoofer F1
Diffusore F1 Model 812 senza subwoofer F1 FULL RANGE Non applicabile
Segnale in ingresso al subwoofer F1, uscita subwoofer F1 al diffusore F1 Model 812 WITH SUB THRU
Segnale in ingresso al diffusore F1 Model 812, uscita del diffusore F1 Model 812 al subwoofer F1	FULL RANGE o WITH SUB*	Nessun effetto

*Fornisce una maggiore estensione dei bassi.

Collegamento delle sorgenti

Prima di collegare una sorgente audio, ruotare il controllo del VOLUME del canale completamente in senso antiorario.

I due ingressi indipendenti consentono di usare una combinazione di connettori per microfoni e sorgenti di livello linea.

Nota: è possibile usare solo microfoni dinamici o autoamplificati per INPUT 1.

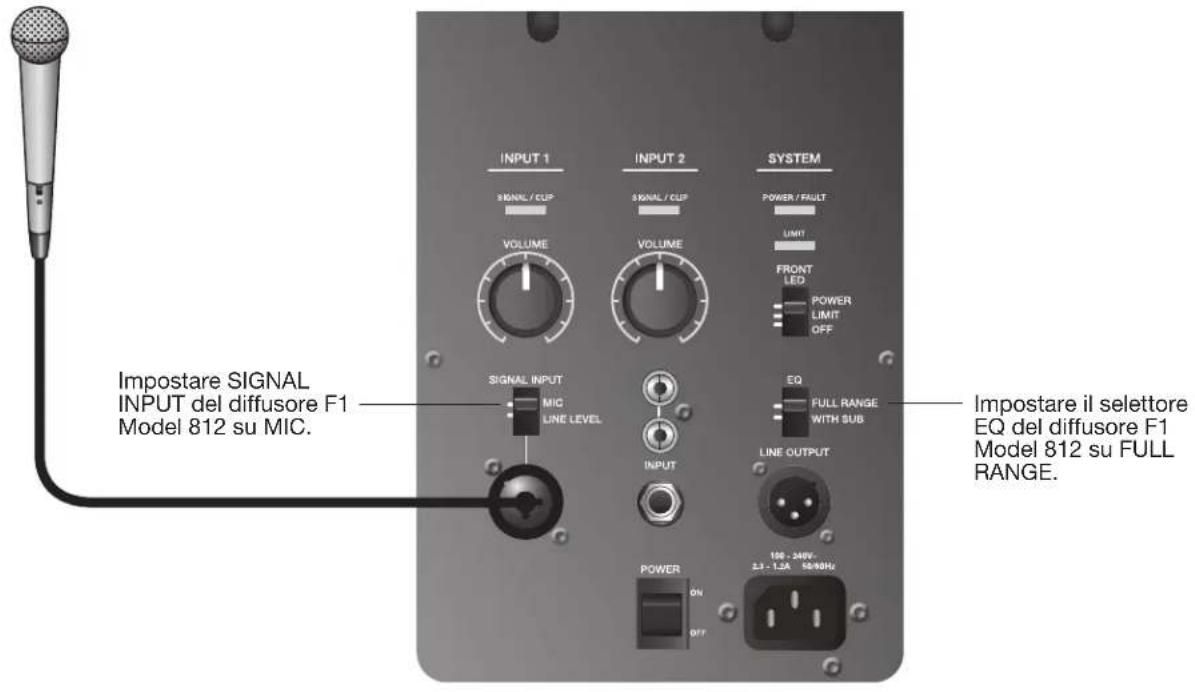

Configurazione di INPUT 1 con un microfono

1. Ruotare la manopola VOLUME di INPUT 1 completamente in senso antiorario.
2. Impostare SIGNAL INPUT su MIC.
3. Collegare il cavo del microfono al connettore INPUT 1.
4. Regolare il VOLUME sul livello desiderato.

Configurazione di INPUT 1 con una sorgente

1. Ruotare la manopola VOLUME di INPUT 1 completamente in senso antiorario.
2. Impostare il selettore SIGNAL INPUT su LINE LEVEL.
3. Collegare il cavo della sorgente al connettore INPUT 1.
4. Regolare il VOLUME sul livello desiderato.

Configurazione di INPUT 2 con una sorgente

1. Ruotare la manopola VOLUME di INPUT 2 completamente in senso antiorario.
2. Collegare il cavo della sorgente a un connettore INPUT 2.
3. Regolare il VOLUME sul livello desiderato.

Scenari di collegamento

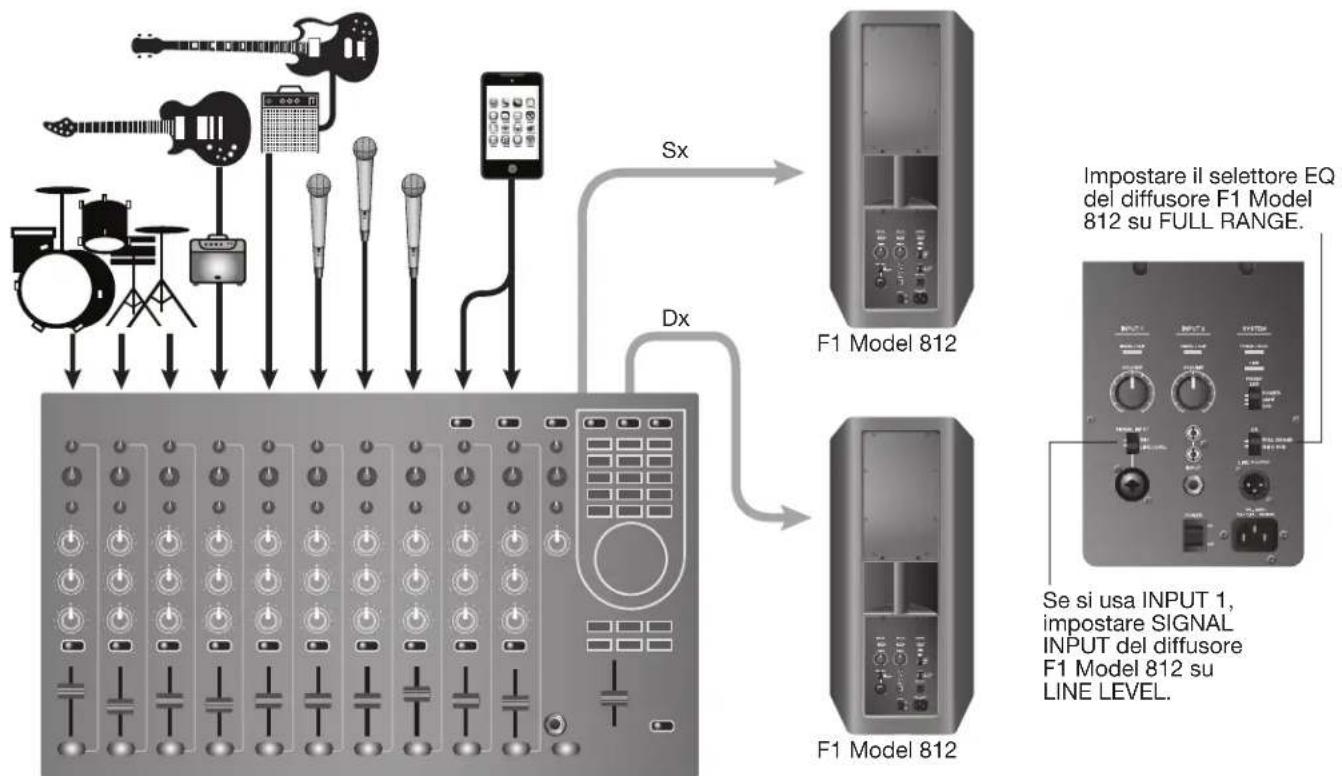

Banda completa, uscita stereo del mixer audio ai diffusori F1 Model 812 L/R


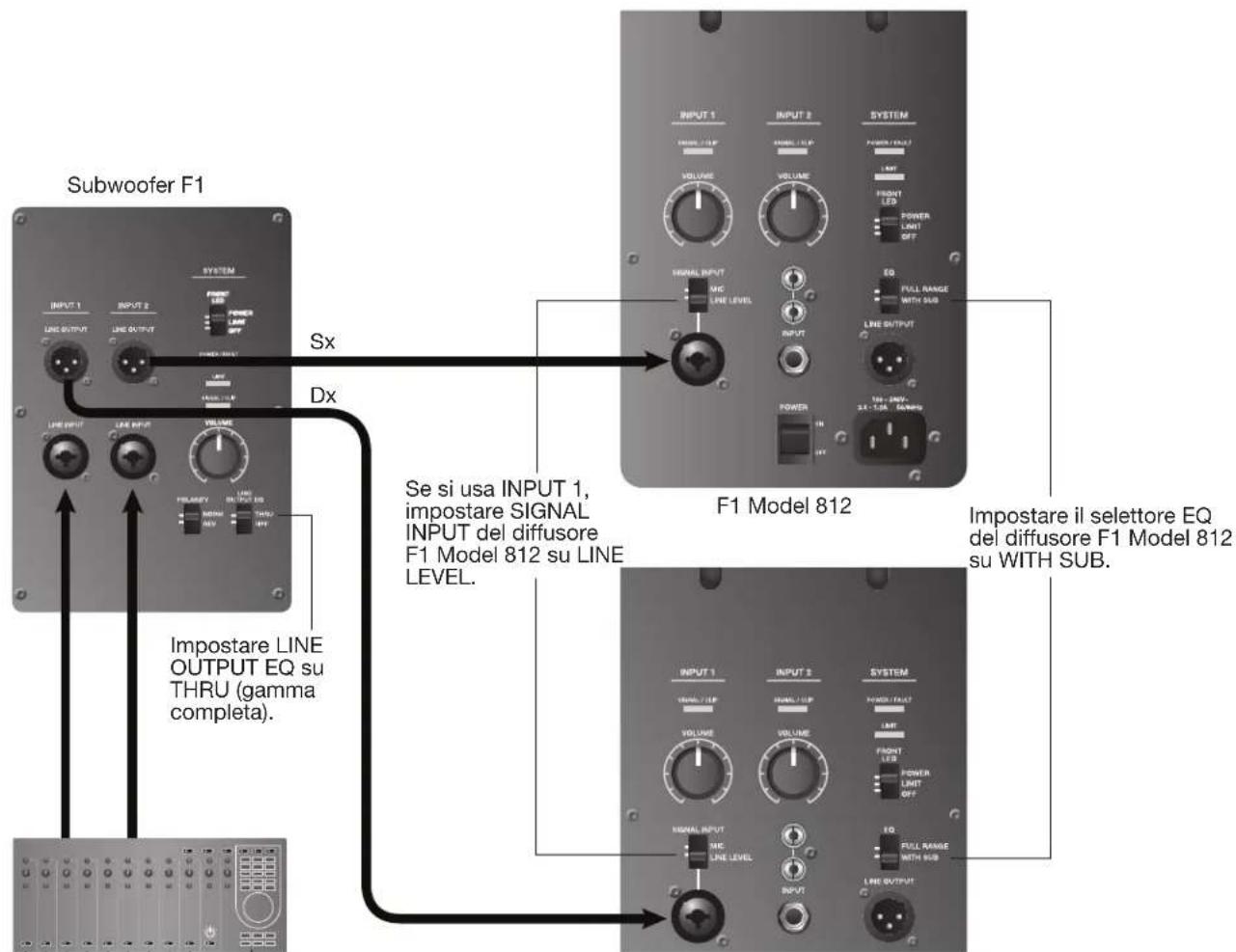

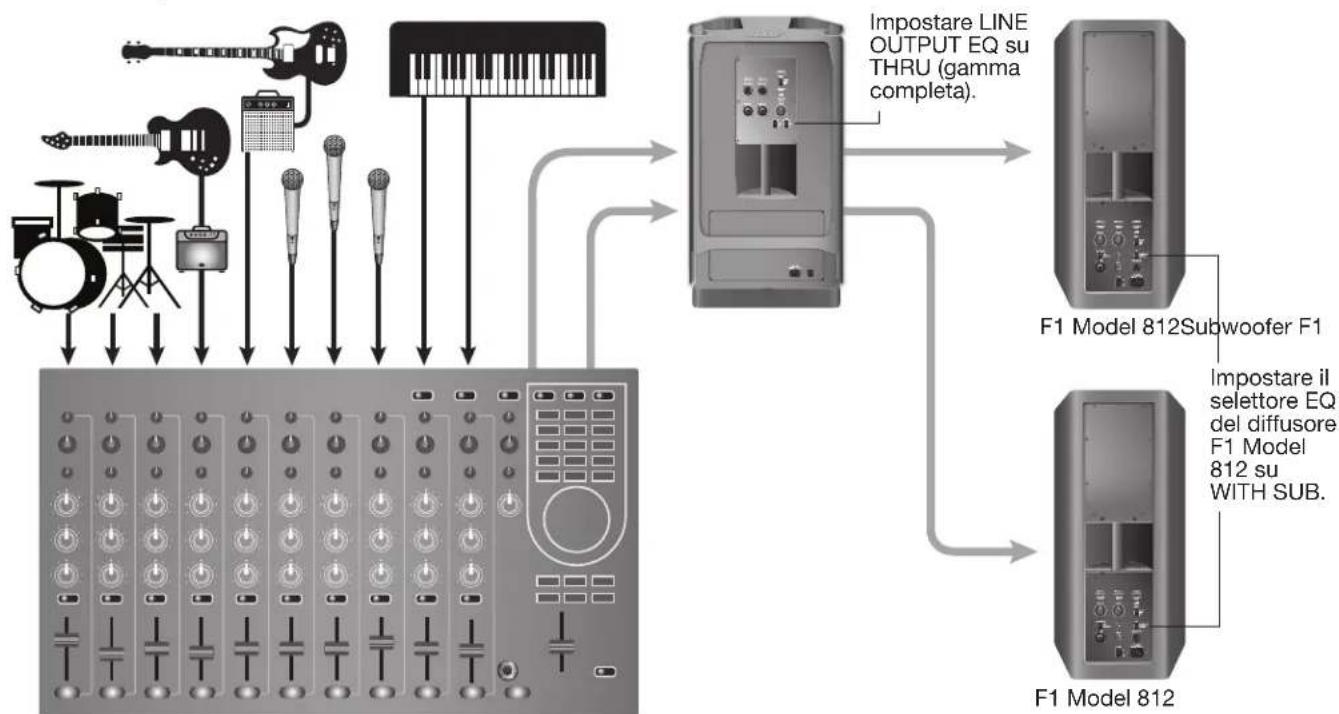

Banda completa con mixer audio, un subwoofer F1 e due diffusori F1 Model 812


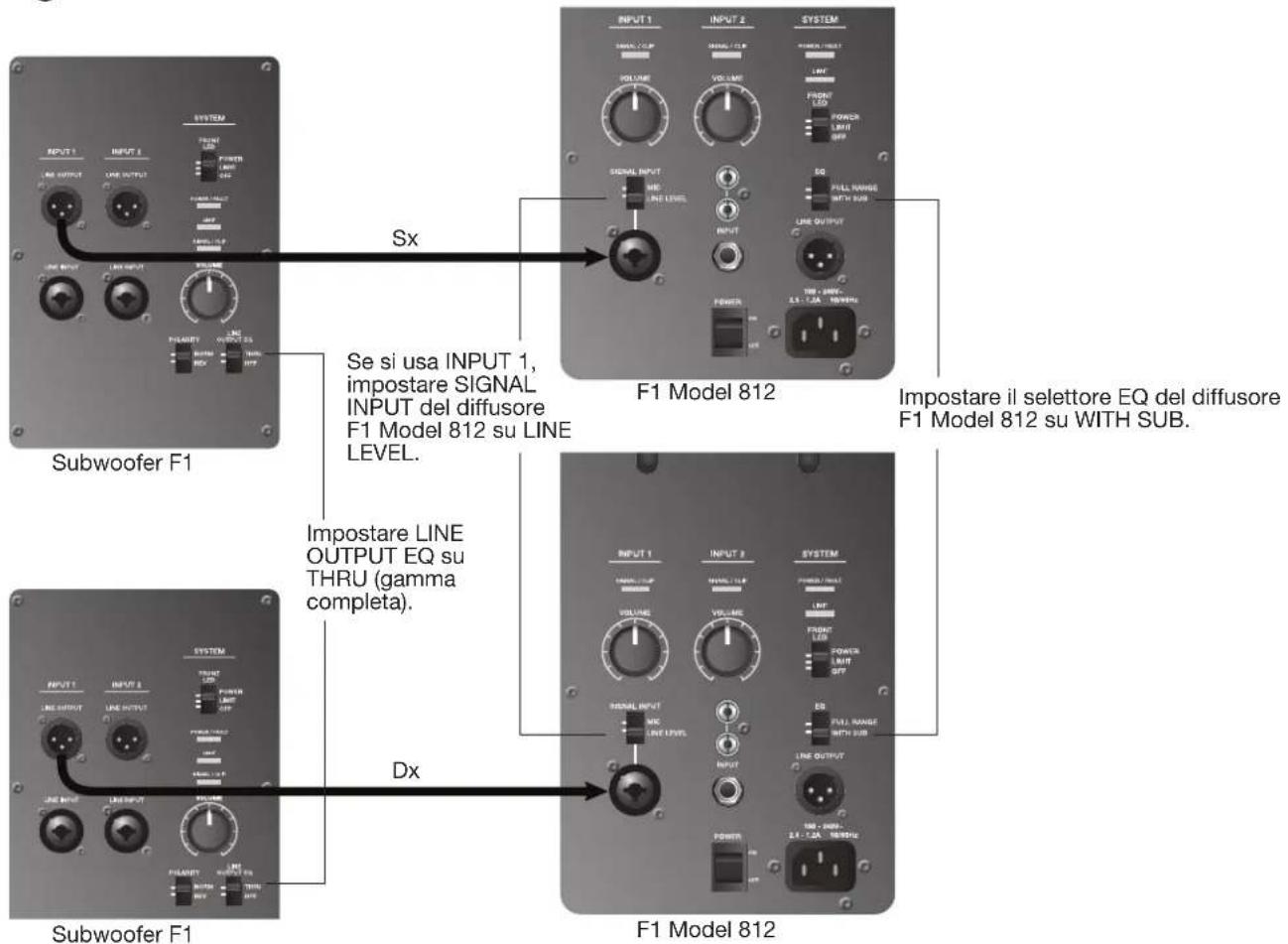

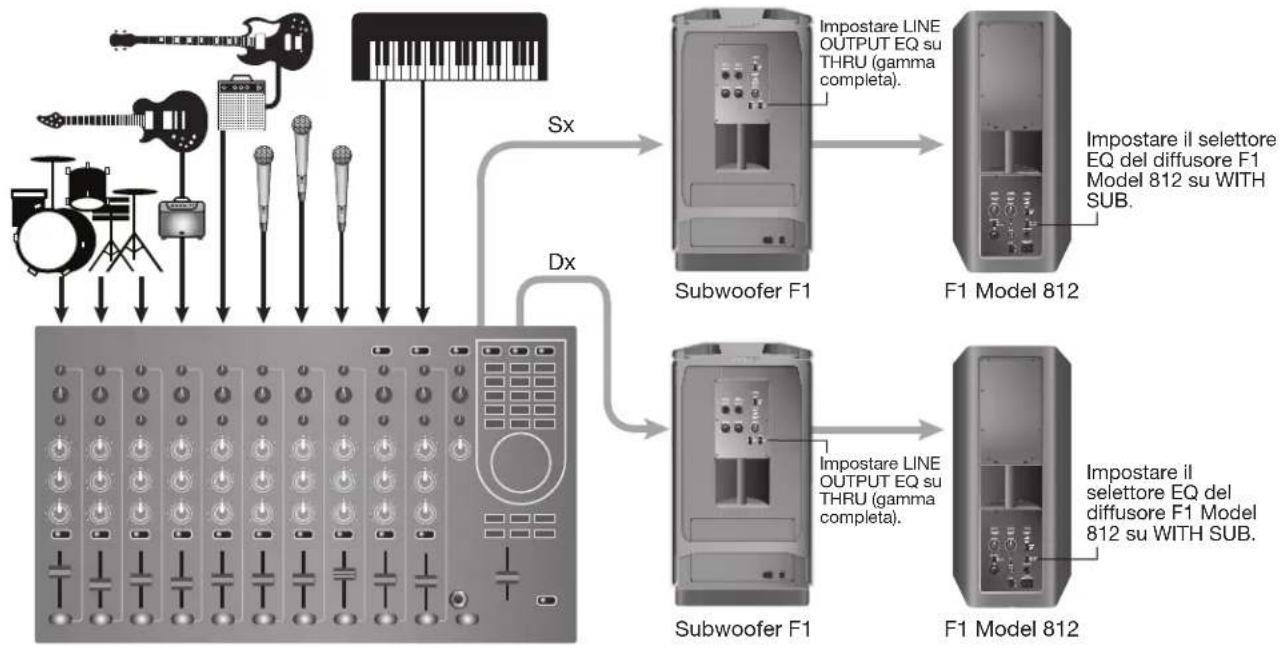

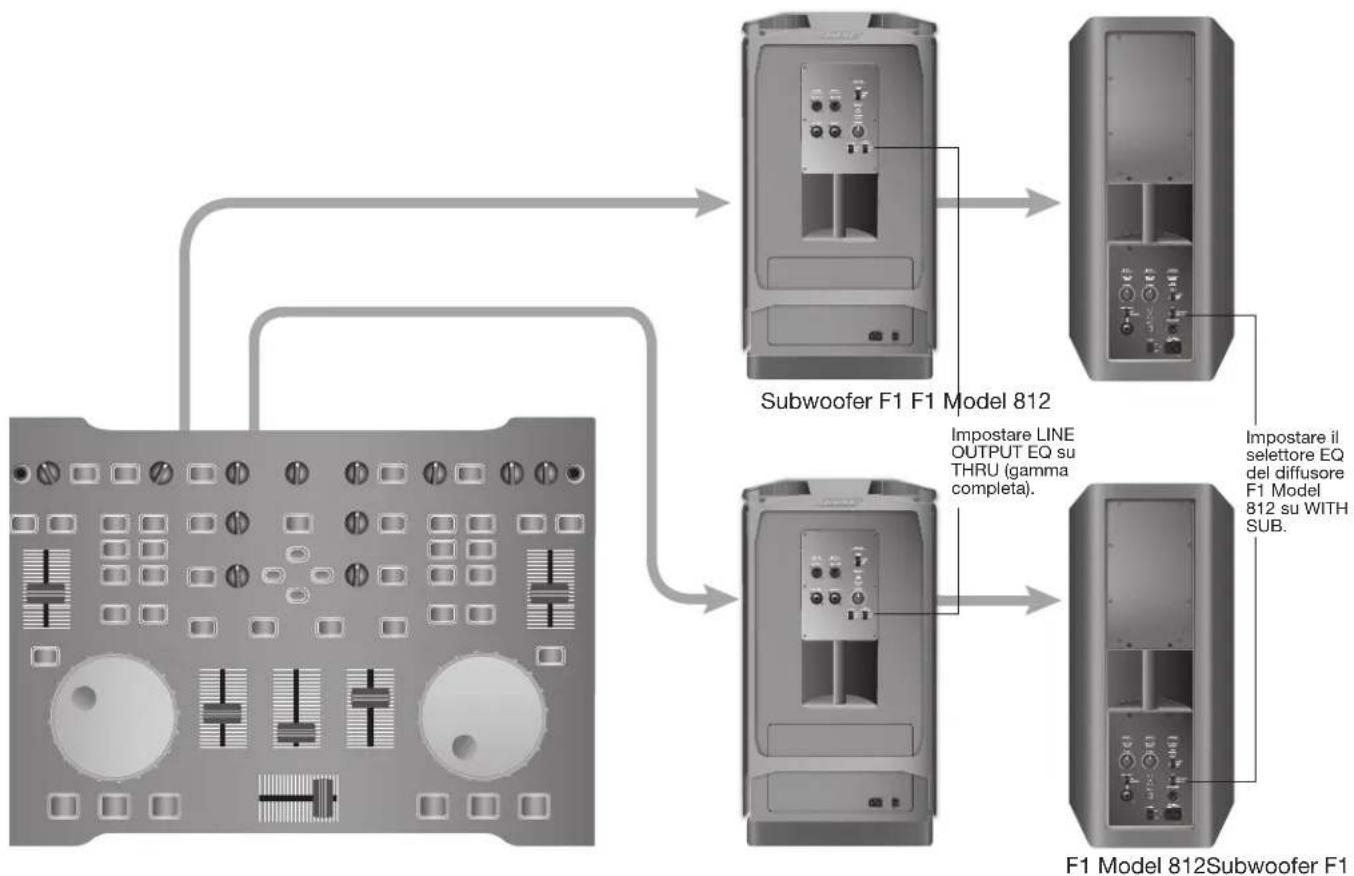

Uscita stereo del mixer audio al subwoofer F1 e ai diffusori F1 Model 812 destro/sinistro

Nota: le impostazioni raccomandate per l'equalizzatore vengono fornite nel capitolo "Impostazione dei selettori EQ" a pagina 12. Tuttavia, per la massima risposta dei bassi, impostare il selettore EQ di entrambi i diffusori F1 Model 812 su FULL RANGE e il selettore EQ del subwoofer F1 su THRU.

F1 Model 812

Gamma completa con uscita stereo del mixer audio a due subwoofer F1 e due diffusori F1 Model 812

Ingresso stereo a subwoofer F1 e diffusori F1 Model 812 L/R

Mic a INPUT 1 del diffusore F1 Model 812

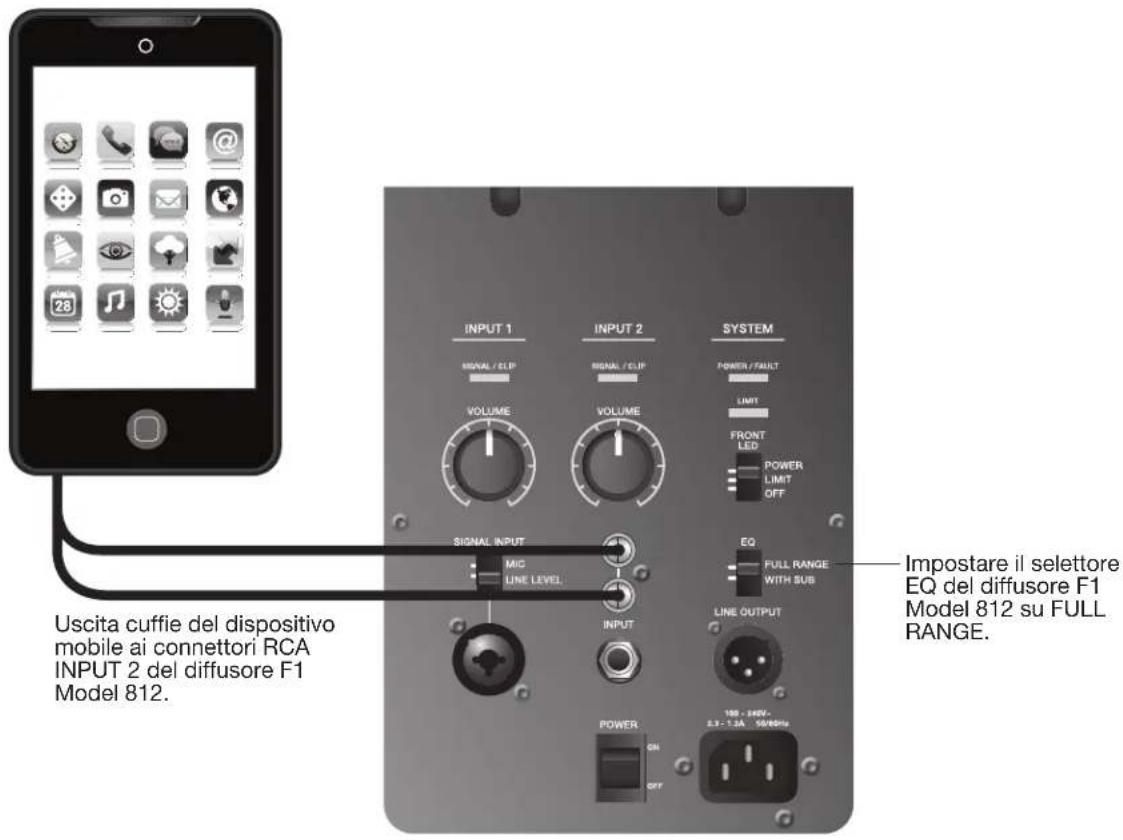

Dispositivo mobile a diffusore F1 Model 812 singolo

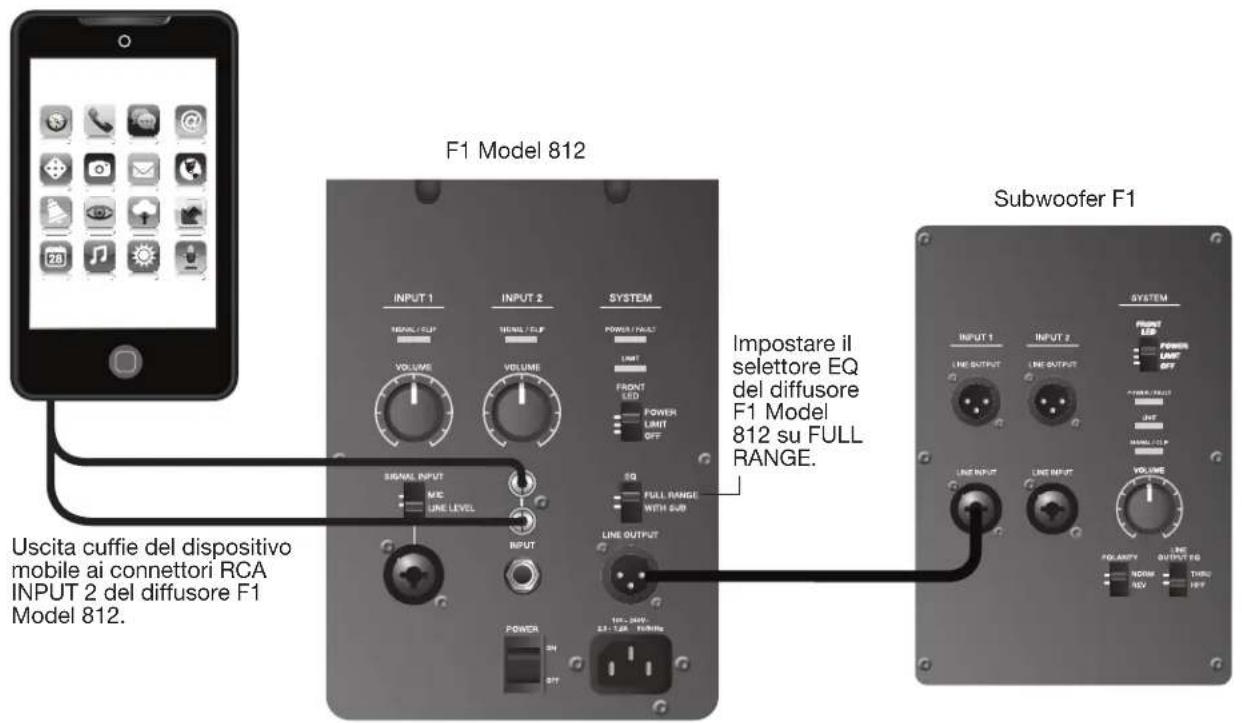

Dispositivo mobile a diffusore F1 Model 812 e subwoofer F1

Consolle per DJ a due subwoofer F1 e due diffusori F1 Model 812

Italiano - 17

Operazioni di manutenzione

Pulizia

• Utilizzare solo un panno morbido e asciutto per pulire le superfici esterne del prodotto.
• Non utilizzare solventi, prodotti chimici o soluzioni detergenti contenenti alcol, ammoniaca o abrasivi.
• Non utilizzare spray vicino al prodotto ed evitare di versare liquidi nelle aperture.
• Se necessario, la griglia dell'array di diffusori può essere pulita delicatamente con un aspirapolvere.

Richiesta di un intervento di assistenza

Se è necessaria ulteriore assistenza per la risoluzione di problemi, contattare la Bose Professional Sound Division al numero [phone] oppure visitare la sezione dell'assistenza sul sito Web all'indirizzo www.Bose.com/livesound.

Risoluzione dei problemi

In caso di problemi durante l'uso del prodotto, provare ad adottare le soluzioni indicate di seguito. Gli strumenti consigliati per la risoluzione dei problemi includono un cavo di alimentazione CA di ricambio e cavi con connettore XLR e jack da 1/4" extra.

Problema Soluzione
Il diffusore è collegato e acceso ma il LED di alimentazione è spento.	Accertarsi che il cavo di alimentazione sia inserito saldamente nel diffusore F1 Model 812 e nella presa di corrente.Assicurarsi che la presa di corrente sia alimentata. Provare a collegare una lampada o un'altra apparecchiatura alla stessa presa di corrente.Provare un altro cavo di alimentazione.
Il LED di alimentazione è acceso (verde), ma il suono è assente.	Assicurarsi che il controllo VOLUME non sia al minimo.Assicurarsi che il controllo volume sullo strumento non sia al minimo.Assicurarsi che lo strumento musicale o la sorgente audio siano collegati al connettore di ingresso appropriato.Se il diffusore F1 Model 812 riceve l'ingresso dal subwoofer F1, accertarsi che il subwoofer sia acceso.
Il suono dello strumento musicale o della sorgente audio risulta distorto.	Abbassare il volume della sorgente audio collegata.Se il sistema è collegato a un mixer audio esterno, accertarsi che il guadagno dell'ingresso sul canale di ingresso del mixer audio non venga distorto (clipping).Ridurre l'uscita del mixer audio.
Il microfono è soggetto a feedback.	Ridurre il guadagno dell'ingresso sul mixer audio.Provare a posizionare il microfono in modo che quasi tocchi le labbra.Provare un altro microfono.Usare i controlli dei toni del mixer audio per ridurre le frequenze più alte.Allontanare il diffusore dal microfono.Se si utilizza un processore di effetti vocali, assicurarsi che il feedback non sia causato anche da questo apparecchio.
Risposta scadente dei bassi	Se si utilizza il diffusore F1 Model 812 senza il subwoofer F1, accertarsi che il selettore EQ sia impostato su FULL RANGE.Se si usa il diffusore F1 Model 812 con il subwoofer F1, verificare che il selettore POLARITY sia in modalità NORMAL. Se la distanza tra il subwoofer F1 e il diffusore F1 Model 812 è corretta, impostare il selettore POLARITY su REV può migliorare il suono dei bassi.Se si usano due subwoofer F1, accertarsi che il selettore POLARITY sia nella stessa posizione su ciascun subwoofer.
Rumore eccessivo o ronzio del sistema	Quando si collega un microfono al diffusore F1 Model 812, accertarsi che il selettore SIGNAL INPUT per INPUT 1 sia impostato su MIC.Accertarsi che tutti i collegamenti del sistema siano saldi. Le linee non collegate completamente possono dare origine a rumore.Se si usa un mixer audio, una sorgente esterna o si sta ricevendo un ingresso dal subwoofer F1, accertarsi che il selettore SIGNAL INPUT per INPUT 1 sul diffusore F1 Model 812 sia impostato su LINE.Per risultati ottimali, usare collegamenti bilanciati (XLR) sugli ingressi del sistema.Mantenere tutti i cavi su cui viaggiano i segnali lontani dai cavi di alimentazione CA.I varialuce possono generare ronzii nei sistemi di diffusori. Per evitare questo problema, collegare il sistema a un circuito che non controlla luci o gruppi varialuce.Collegare i componenti del sistema audio a prese di corrente con massa comune.Controllare i cavi sugli ingressi del mixer audio silenziando i canali. Se il ronzio cessa, sostituire il cavo corrispondente al canale silenziato del mixer audio.

Indicatori LED

La tabella seguente descrive gli schemi di illuminazione dei LED sul diffusore F1 Model 812 e sul subwoofer F1.

Tipo Posizione Colore Schema di illumina-			zione	Segnalazione Azione richiesta
LED anteriore (alimentazione)	Griglia anteriore	Blu Acceso fisso	Il diffusore è acceso Nessuna
		Blu Lampeggiante	Limitatore attivo, protezione amplificatore attivata	Ridurre il volume o il livello di ingresso della sorgente
SIGNAL/CLIP INPUT	1/2 Verde (nomi-nale)		Lampeggiante/fisso Segnale di ingresso presente	Regolare sul livello desiderato
			Rosso Lampeggiante/fisso Segnale di ingresso troppo alto	Ridurre il volume o il livello di ingresso della sorgente
POWER/FAULT	Pannello posteriore	Blu Acceso fisso	Il diffusore è acceso Nessuna
		Rosso Acceso fisso	Spegnimento termico dell'amplificatore attivo	Spegnere il diffusore
LIMIT	Pannello posteriore	Ambra	Lampeggiante/acce-so fisso	Limitatore attivo, protezione amplificatore attivata	Ridurre il volume o il livello di ingresso della sorgente

Garanzia limitata e registrazione

Questo prodotto è coperto da una garanzia limitata. Visitare il sito Web all'indirizzo pro.Bose.com per i dettagli sulla garanzia.

Registrare il prodotto online all'indirizzo www.Bose.com/register o chiamare il numero [phone]. La mancata registrazione non inciderà in alcun modo sui diritti previsti dalla garanzia.

Accessori

Per questi prodotti è disponibile una varietà di staffe a parete/a soffitto, borse e coperture. Contattare Bose per eventuali ordini. Fare riferimento alle informazioni di contatto riportate sulla retrocopertina di questo manuale.

Informazioni tecniche

Caratteristiche fisiche

	Dimensioni Peso
Diffusore F1 Model 812 665 mm A x 334 mm L x 373 mm P (26,1" A x 13,1" L x 14,6" P) 20,18 kg (44,5 lb)
Subwoofer F1 688 mm A x 410 mm L x 449 mm P (27,0" A x 16,1" L x 17,6" P) 24,95 kg (55,0 lb)
Sistema F1 1868 mm A x 410 mm L x 449 mm P (73,5" A x 16,1" L x 17,6" P) 45,13 kg (99,5 lb)

Parti elettriche

	Potenza nominale CA Corrente di picco
Diffusore F1 Model 812	100–240V 2,3–1,2A 50/60Hz	120 V RMS: 6,3A RMS230 V RMS: 4,6A RMS
Subwoofer F1	100–240V 2,3–1,2A 50/60Hz	120 V RMS: 6,3A RMS230 V RMS: 4,6A RMS

Riferimento dei cablaggi dei connettori di ingresso/uscita

TRS bilanciato TS non bilanciato
XLR bilanciato	1 – Schermatura (massa)3 – Meno (-)2 – Più (+)	XLR non bilanciato	1 – Schermatura (massa)3 – Meno (-)2 – Più (+)
