BRUGSANVISNING F1 Powered BOSE

Læs venligst denne brugervejledning omhyggeligt, og gem den, så du har adgang til den senere.

ADVARSLER:

• Produktet må ikke udsættes for regn eller fugtighed af hensyn til risikoen for brand eller elektrisk stød.
• Udsæt ikke dette apparat for dryp eller stænk, og anbring ikke genstande, der er fyldt med væske, som f.eks. vaser, på eller i nærheden af apparatet. Som ved alle elektroniske produkter skal der udvises forsigtighed, så der ikke spildes væske på nogen dele af systemet. Væsker kan forårsage fejl i systemet og/eller medføre fare for brand.
• Placer ikke nogen form for åben ild (f.eks. stearinlys) på eller tæt ved apparatet.

En ligebenet trekant med et lyn med pilehoved gør brugeren opmærksom på, at der i systemets kabinet kan være uisoleret farlig spænding, der kan være så kraftig, at der er risiko for elektrisk stød.

Mærket med et udråbstegn i en ligesidet trekant skal gøre brugeren opmærksom på vigtige betjenings- og vedligeholdelsesinstruktioner i denne brugervejledning.

Dette produkt indeholder magnetisk materiale. Kontakt din læge, hvis du er i tvivl om, hvorvidt dette kan påvirke din implanterbare medicinske enheds funktion.

Indeholder små dele, som kan udgøre en kvælningsfare. Egner sig ikke til børn under 3 år.

FORSIGTIG:

• Dette produkt skal tilsluttes en stikkontakt med en beskyttende jordforbindelse.
• Foretag ikke uautoriserede ændringer af produktet. Dette kan kompromittere sikkerheden, regeloverholdelsen og systemets ydeevne og kan medføre, at garantien bortfalder.

Bemærkninger:

• Hvis netstikket eller stikdåsen anvendes som afbryder, skal denne afbryder være let at komme til.
• Produktet skal anvendes inden døre. Det er hverken designet eller testet til udendørs brug i fritidskøretøjer eller i lystbåde.

Dette produkt lever op til alle relevante krav i EU-direktiverne. Den fulde overensstemmelseserklæring finder du på www.Bose.com/compliance.

Dette symbol betyder, at produktet ikke må smides ud som husholdningsaffald og bør indleveres til en passende indsamlingsordning med henblik på genanvendelse. Korrekt bortskaffelse og genanvendelse bidrager til beskyttelse af naturressourcer, menneskets sundhed og miljøet. Hvis du ønsker flere oplysninger om bortskaffelse og genanvendelse af dette produkt, kan du kontakte din kommune, dit renovationsselskab eller den butik, hvor du har købt dette produkt.

BEMÆRK: Dette udstyr er blevet testet og overholder grænserne for en digital enhed i klasse A i henhold til del 15 af FCC-regleme. Disse grænser er udviklet til at yde rimelig beskyttelse mod skadelig interferens, når udstyret anvendes i en professionel installation. Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi, og kan – hvis det ikke installeres og bruges i overensstemmelse med brugervejledningen – forårsage skadelig interferens i forbindelse med radiokommunikation. Brug af dette udstyr i en privat installation kan forårsage skadelig interferens, og i så fald må brugeren få udbedret interferensen for egen regning.

Dette produkt overholder den canadiske ICES-003 Klasse A-specifikation.

Ændringer eller modifikationer, der ikke udtrykkeligt er godkendt af Bose Corporation, kan ophæve brugerens ret til at betjene dette udstyr.

1. Læs disse instruktioner.
2. Gem disse instruktioner.
3. Ret dig efter alle advarsler.
4. Følg alle instruktioner.
5. Anvend ikke dette apparat i nærheden af vand.
6. Rengør kun med en tør klud.
7. Blokér ikke nogen ventilationsåbninger. Installer i overensstemmelse med producentensanvisninger.

8. Installer ikke i nærheden af varmekilder, såsom radiatorer, varmeovne, komfurer eller andre apparater (herunder forstærkere), der frembringer varme.

9. Forkast ikke sikkerhedsformålet med det polariserede stik eller jordstikket. Et polariseret stik har to ben, hvoraf det ene er bredere end det andet. Et jordforbundet stik har to stikben og et tredje jordben. Det brede stikben eller det tredje ben er der af sikkerhedshensyn. Hvis det medfølgende stik ikke passer i stikkontakten, skal du kontakte en elektriker for at få stikkontakten udskiftet.

10. Beskyt netledningen mod at blive trådt på eller klemt, især ved stikkene, stikkontakter og på det sted, hvor den kommer ud af apparatet.

11. Brug kun tilslutningsudstyr/tilbehør, der er angivet af producenten.

12. Brug kun apparatet sammen med en vogn, et stativ, et beslag eller et bord, der er angivet af producenten eller solgt sammen med apparatet. Når der anvendes en vogn, skal der udvises forsigtighed ved kørsel med vognen/apparatet, så det ikke vælter.

13. Afbryd strømmen til apparatet under tordenvejr, eller när det står ubrugt i lang tid.

14. Al reparation skal udføres af kvalificerede fagfolk. Et serviceeftersyn er påkrævet, når apparatet på nogen måde er beskadiget, hvis f.eks. netledningen eller stikket er beskadiget, der er blevet spildt væske, eller der er kommet objekter ind i apparatet, hvis apparatet er blevet udsat for regn eller fugt, ikke virker normalt eller er blevet tabt.

Kun for Japan:

Sørg for at etablere en jordforbindelse, før netstikket tilsluttes en stikkontakt.

FORSIGTIG! Kun velegnet til brug i områder beliggende i maks. 2.000 meters højde.

Bedes udfyldt og opbevaret, så du har det til rådighed

På nuværende tidspunkt er det en god idé at nedskrive serienummeret for dit produkt. Serienummeret kan findes på bagpanelet. Du kan registrere dit produkt online på www.Bose.com/register eller ved at ringe på 877-335-2673. Hvis ikke du gør det, har det ingen betydning for din garanti.

F1 Model 812 højttaler ____

F1 subwoofer ____

Indledning

Produktbeskrivelse 4

Funktioner og Fordele 4

Pakkens indhold 4

F1 Model 812 Flexible Array højttaler.... 5

F1 subwoofer 5

Brug af Flexible Array 6

Justering af array-enhederne.... 6

Fire dækningsmønstre 6

Opsætning af systemet

Brug af F1 Model 812 sammen med F1 subwooferen.... 8

Brug af F1 Model 812 på et trebenet stativ....9

Betjening

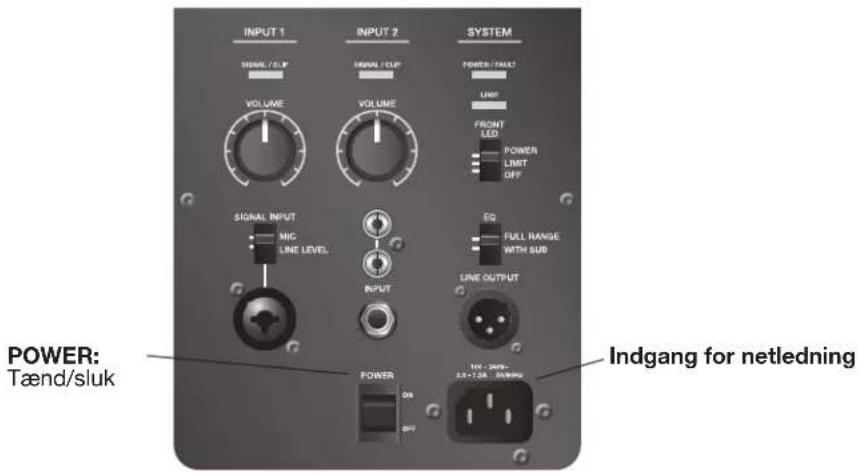

Betjeningspanelet på F1 Model 812.... 10

Betjeningspanelet på F1 subwooferen.... 11

Tænd/sluk-sekvens 12

Indstilling af kontakter til valg af EQ.... 12

Tilslutning af kilder.... 12

Tilslutning af en mikrofon til INPUT 1.... 12

Tilslutning af en kilde til INPUT 1 12

Tilslutning af en kilde til INPUT 2 12

Tilslutningsscenarier.... 13

Fuldt orkester, stereoudgang fra mixerkonsol til højre og venstre F1 Model 812 højttaler.... 13

Fuldt orkester med mixerkonsol, én F1 subwoofer og to F1 Model 812 højttalere.... 13

Stereoudgang fra mixerkonsol til F1 subwoofer og højre og venstre F1 Model 812 højttaler.... 14

Fuldt orkester med stereoudgang fra mixerkonsol til to F1 subwoofere og to F1 Model 812 højttalere.... 15

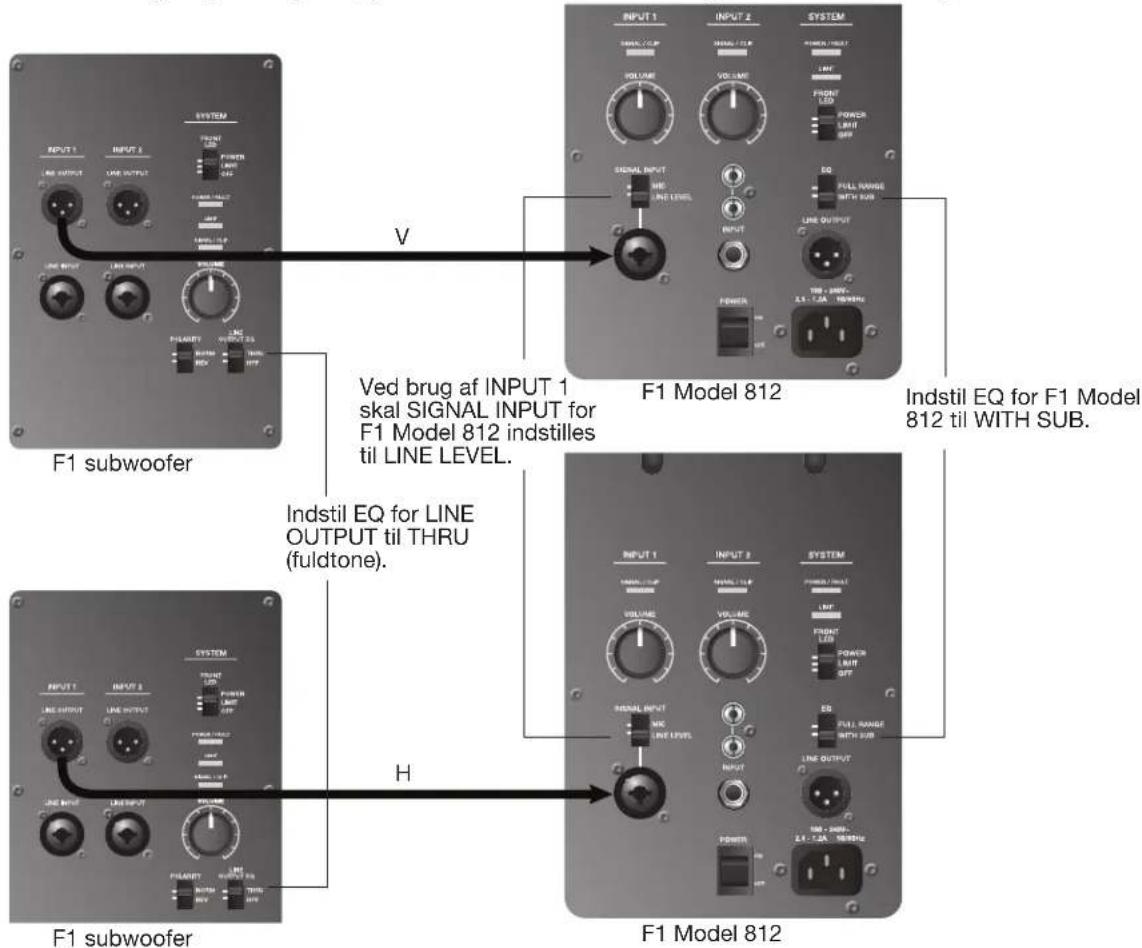

Stereoindgang til højre og venstre F1 subwoofer og F1 Model 812 højttaler.... 15

Mikrofon til F1 Model 812 højttalerens INPUT 1.... 16

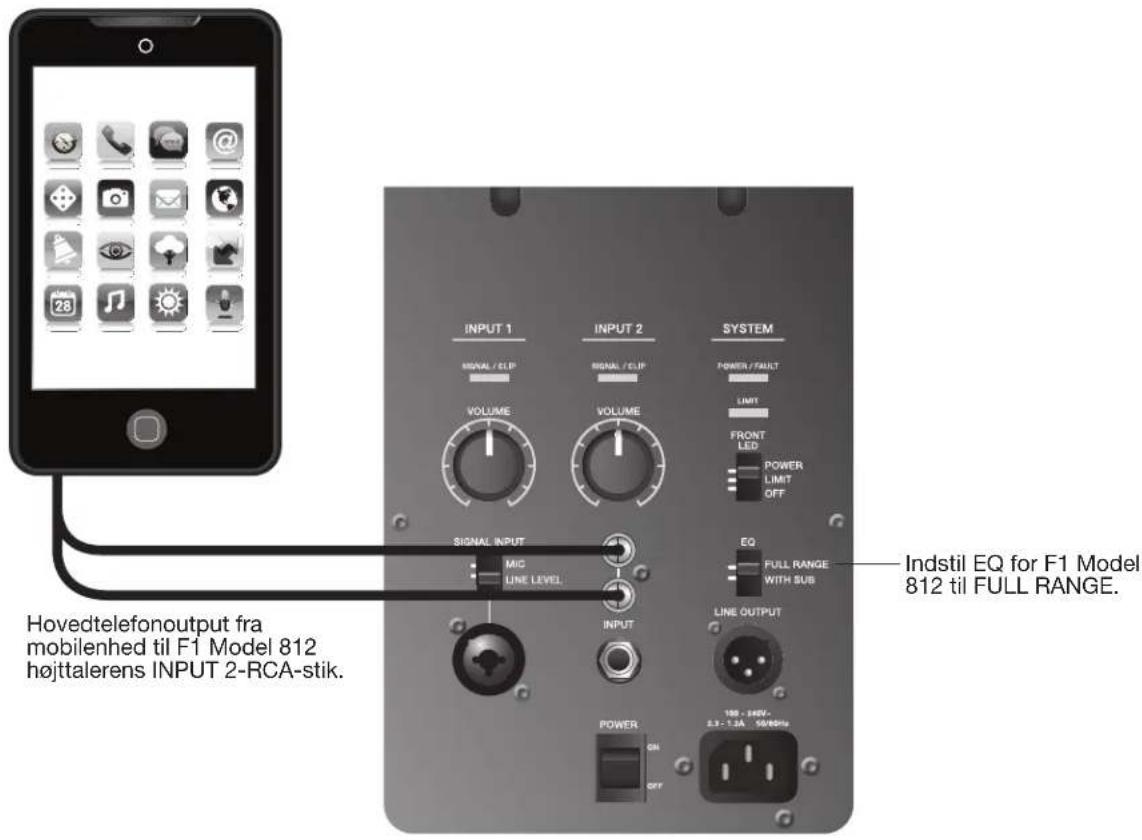

Mobilenhed til en enkelt F1 Model 812 højttaler.... 16

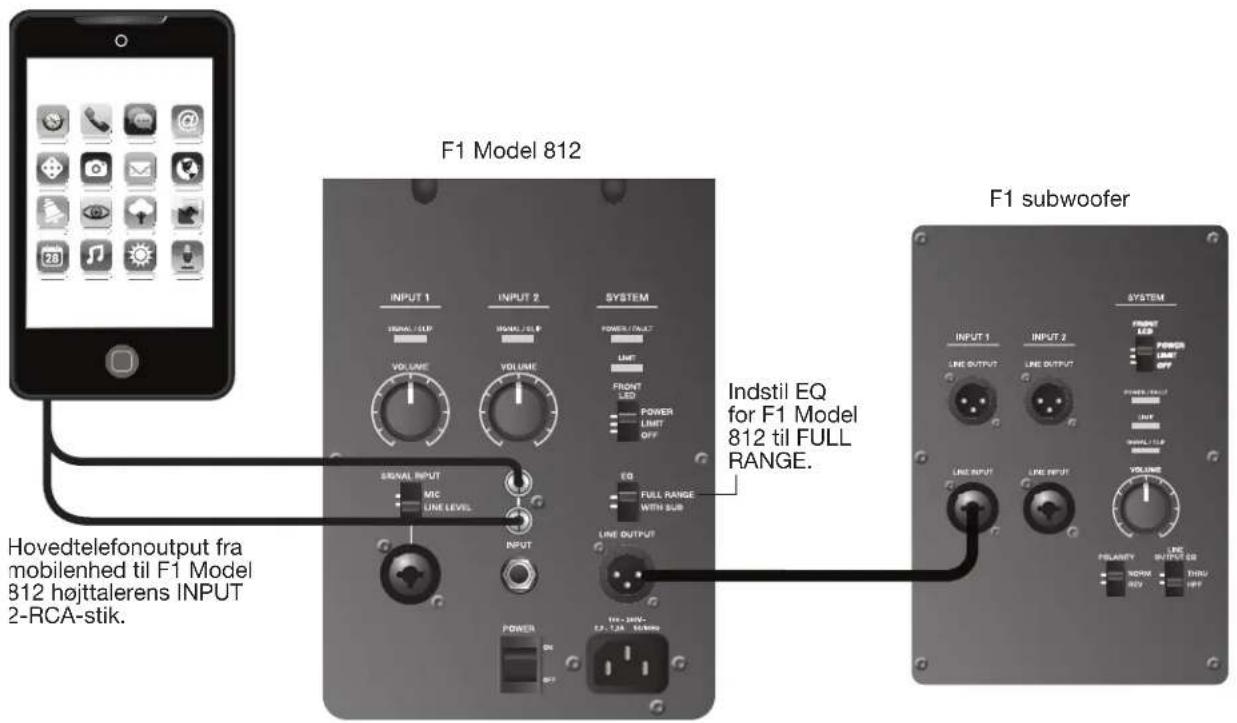

Mobilenhed til F1 Model 812 højttaler og F1 subwoofer 17

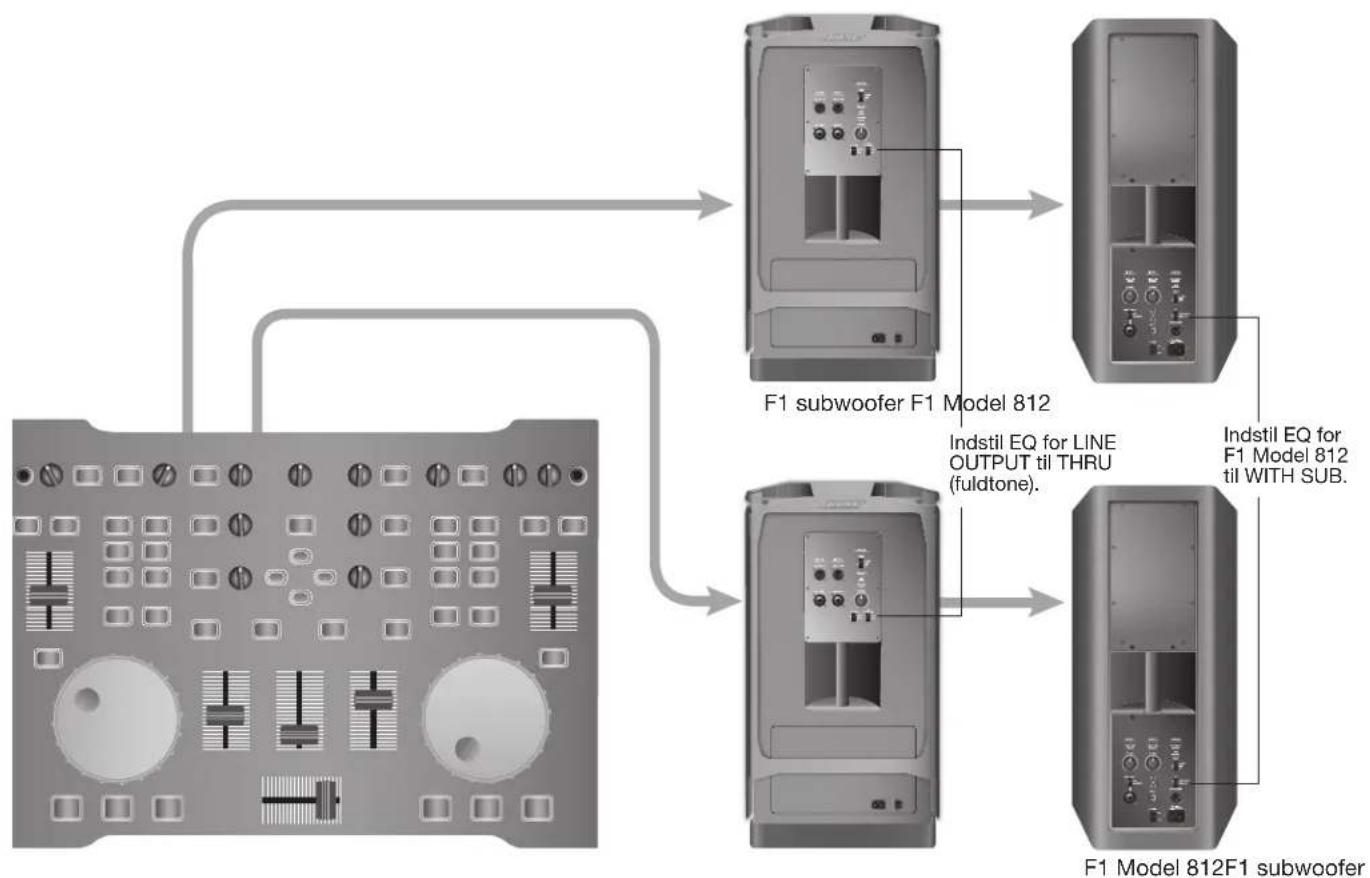

DJ-pult til to F1 subwoofere og to F1 Model 812 højttalere 17

Vedligeholdelse af produktet.... 18

Rengøring 18

Supportmuligheder 18

Fejlfinding 18

LED-indikatorer 19

Begrænset garanti og registrering.... 19

Tilbehør 19

Tekniske oplysninger 20

Fysiske specifikationer.... 20

Elektrisk 20

Ledningsforbindelser for input-/outputstik 20

Produktbeskrivelse

Bose® F1 Model 812 Flexible Array højttaleren er den første aktive bærbare højttaler, der lader dig styre dens lodrette dækningsmønster. Du skal blot skubbe eller trække array-enhederne i stilling for at skabe dækningsmønstrene "Lige", "C", "J" eller "Omvendt J". Når dækningsmønstret er indstillet, ændrer systemet automatisk EQ'en, så den optimale tonebalance for hvert enkelt dækningsmønster opretholdes. Så uanset om du spiller på gulvniveau, på en scene eller vendt mod hældende sæderækker eller tribuner, kan du tilpasse dit PA-anlæg, så det matcher rummet.

Højttaleren, der er designet med en række bestående af otte mellemtone/diskant-drivere med høj effekt, en højeffekts-woofer på 12" og et lavere overgangspunkt, leverer høj SPL-ydeevne, mens der bevares en vokal- og mellemtoneklarhed, der er markant bedre end fra almindelige højttalere.

Bose F1 subwooferen har forøget basrespons og har samme kraft som en større basenhed, men i et mere kompakt design, der er nemt at tage med sig, og som passer i en bil. Et højttalerstativ er integreret direkte i subwooferens kabinet, så opsætningen er hurtig og nem, og du ved altid, hvor det er. Stativet omfatter endda kabelgange til nemt at skjule kablerne.

Højttaleren og subwooferen har hver en effekt på 1.000 watt, så du kan fylde næsten ethvert spillested med lyd.

Og nu er det også nemmere at komme frem. Højttaleren og subwooferen består af sammensatte letvægtsmaterialer af kraftig kvalitet og strategisk placerede håndtag til nem transport.

Med F1 Model 812 højttaleren kan du for første gang fokusere lyden, hvor der er behov for den. Så uanset hvor du optræder, er du dækket ind med dit PA-anlæg.

Funktioner og Fordele

• Med den fleksible F1 Model 812 højttaler bestående af otte enheder kan du vælge blandt fire dækningsmønstre til at retningsbestemme lyden mod publikums placering og derved opnå en bedre overordnet klarhed fordelt over hele spillestedet.
• Den lodrette placering af højttalerens otte enheder sikrer en bred, konsistent lyddækning, der giver bedre klarhed og tonebalance til tale, musik og instrumenter.
• F1 subwooferen har et unikt, indbygget højttalerstativ til F1 Model 812 højttaleren, der overflødiggør behovet for almindelig stativmontering.
• Det attraktive design giver et unikt system med et robust, men professionelt udseende.
• Det dobbeltforstærkede design omfatter kraftfulde letvægtsforstærkere, der leverer et konsistent output ved lang tids brug og med udvidet dynamisk rækkevidde og lavere driftstemperaturer.

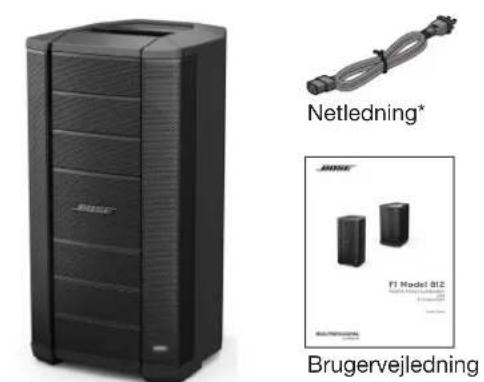

Pakkens indhold

Hver højttaler leveres separat med de herunder anførte elementer.

F1 Model 812 Flexible Array højttaler F1 subwoofer

F1 Model 812 højttaler

F1 subwoofer med indbygget stativ

Netledning*

Brugervejledning

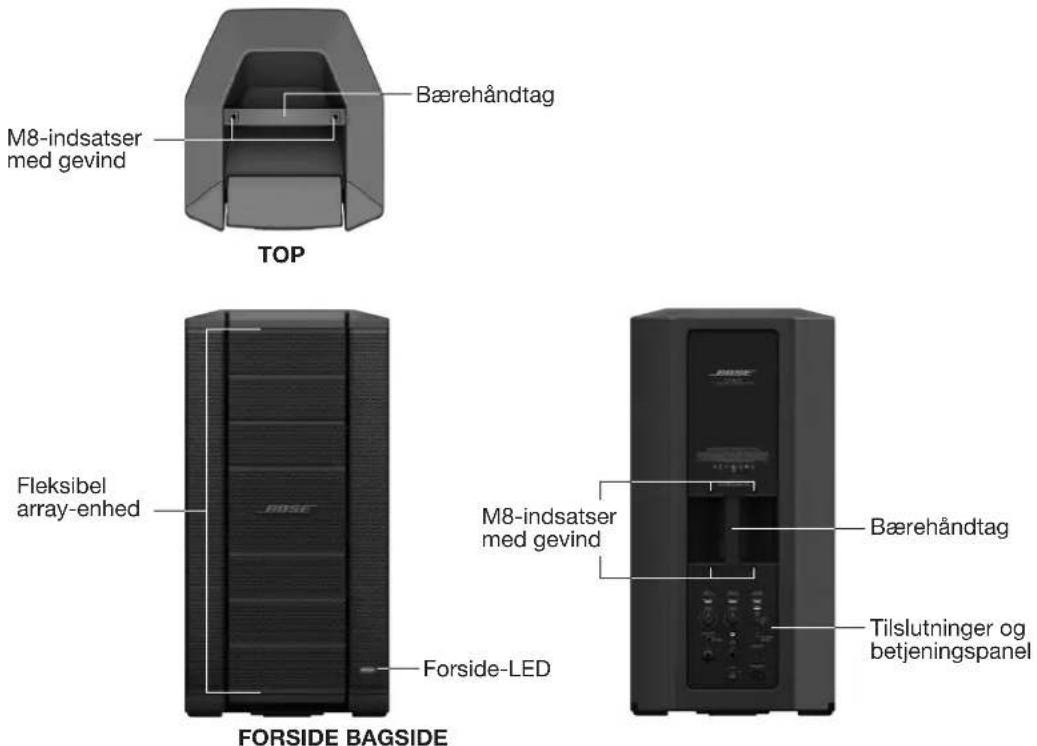

F1 Model 812 Flexible Array højttaler

Bemærk! F1 Model 812 leveres med M8-indsatser med gevind til yderligere udstyr og montering af beslag.

FORSIGTIG! Kun professionelle installatører med viden om den korrekte hardware og sikre monteringsteknikker bør forsøge at installere højttalere over hovedhøjde.

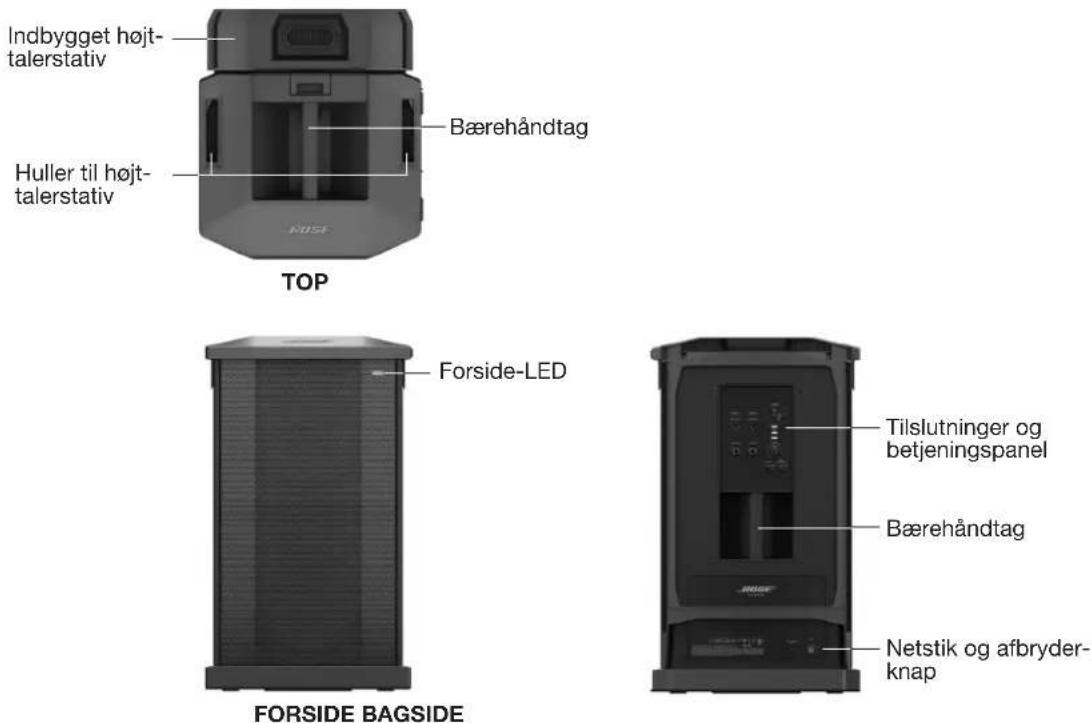

F1 subwoofer

Dansk - 5

Brug af Flexible Array

Du kan forme dækningsmønstret ved at flytte placeringen af øverste og nederste array-enhed. Array-placeringen fastholdes af magneter, der udløser interne sensorer, som justerer EQ'en i henhold til array-formen.

Justering af array-enhederne

Array-enheden skubbes ind Array-enheden trækkes ud

Fire dækningsmønstre

Lige mønster

Træk øverste og nederste array-enhed ud

J-mønster

Træk øverste array-enhed ud, skub nederste array-enhed ind.

Skub øverste array-enhed ind, træk nederste array-enhed ud.

C-mønster

Skub øverste og nederste array-enhed ind.

Brug det lige mønster, när publikum står placeret med højttaleren omtrent i hovedhøjde.

Det omvendte J-mønster er velegnet til et publikum, der sidder på hældende sæderækker, som starter i højde med højttaleren og strækker sig over højttalernes højde.

J-mønstret er velegnet, når højttaleren er placeret på en hævet scene, og publikum befinder sig på gulvet under højttaleren.

Brug C-mønstret til hældende sæderækker i et auditorium, hvor første række er på gulvniveau med højttaleren.

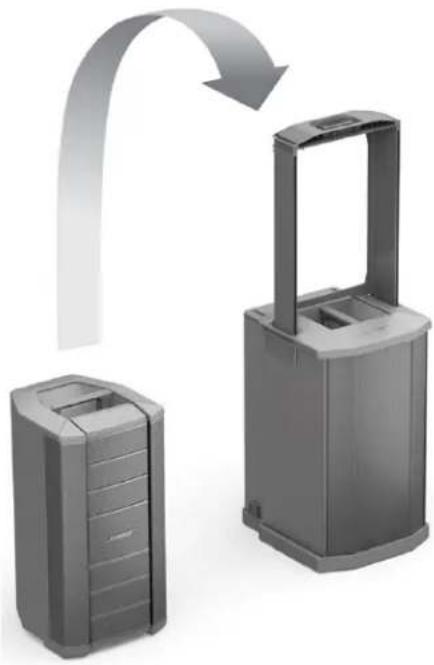

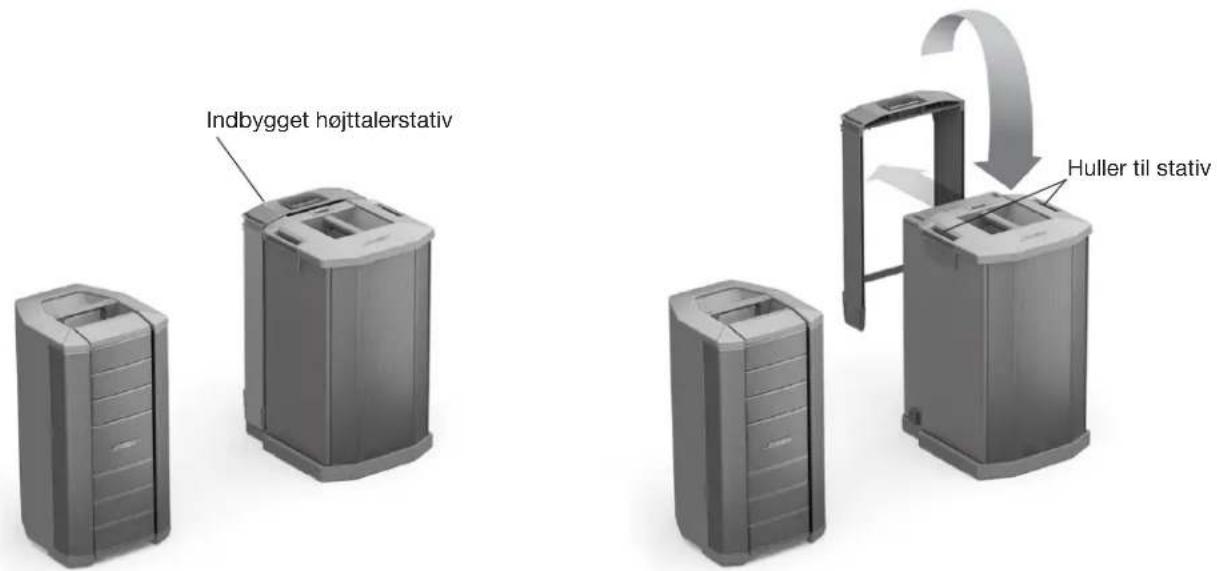

Brug af F1 Model 812 sammen med F1 subwooferen

Det indbyggede højttalerstativ opbevares bag på subwooferen. Opsætning af F1 Model 812 sammen med F1 subwooferen er nemt:

1. Fjern det indbyggede højttalerstativ fra bagsiden af F1 subwooferen, og placer det i stativhullerne.

1. Løft F1 Model 812 højttaleren op, og placer den på stativet.

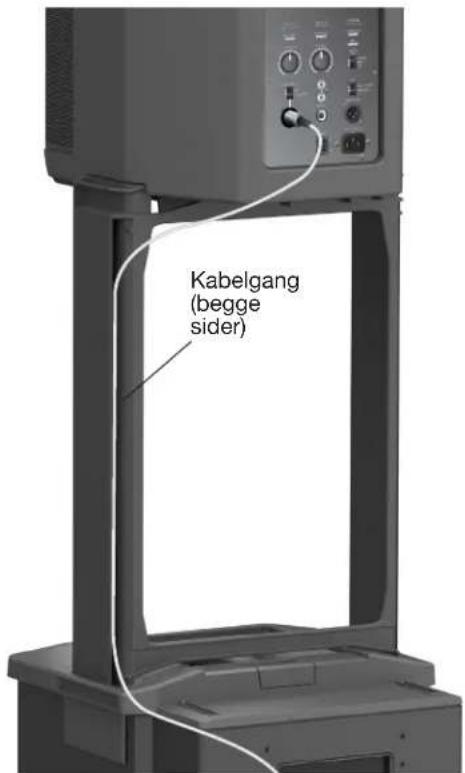

1. Sæt lydkablerne i. Før kablerne fra F1 Model 812 gennem kabelgangene i højttalerstativet for at holde dem organiserede.

Brug af F1 Model 812 på et trebenet stativ

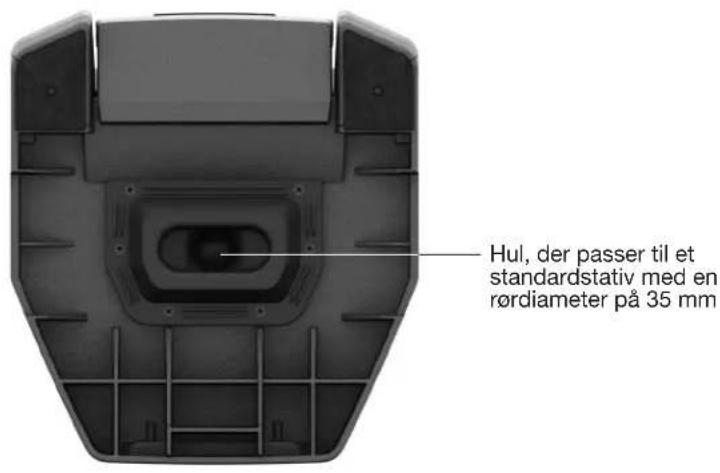

F1 Model 812 højttaleren har et hul under bunden til montering af højttaleren på et trebenet højttalerstativ. Hullet passer til et standardstativ med en rørdiameter på 35 mm.

ADVARSEL: Brug ikke F1 Model 812 højttaleren sammen med et ustabilt højttalerstativ. Højttaleren er kun designet til brug på stativer med en rørdiameter på 35 mm, og det trebenede stativ skal kunne bære en højttaler med en minimumvægt på 20,2 kg og en samlet størrelse på 665 mm H x 334 mm B x 373 mm. Ved brug af et trebenet stativ, der ikke er designet til at kunne bære størrelsen og vægten af F1 Model 812 højttaleren, kan der opstå ustabile og farlige forhold, der kan medføre personskade.

Bemærk! Du kan se en komplet liste over LED-indikationer og -tilstande ved at gå til "LED-indikatorer" på side 19.

SIGNAL/CLIP: Viser status for inputsignalet i farver.

• Grøn = inputsignal til stede.
• Rød = signalet overstyrer, inputsignalet er for højt

VOLUME: Justerer lydstyrken for kanalen.

SIGNAL INPUT: Vælgeren indstiller inputfølsomheden for inputtypen. Kombinationsstik, der passer til XLR-mikrofonstik og 1/4"-audiokabler (balancerede TRS-kabler eller ubalancerede TS-kabler).

• MIC vælger følsomheden for mikrofoninputs (kun dynamiske eller aktive mikrofoner) – bruges kun när der er sluttet en mikrofon direkte til inputtet.
• LINE vælger følsomheden for line-inputs, for eksempel fra en mixerkonsol eller en DJ-pult.

• Grøn = inputsignal til stede.
• Rød = signalet overstyrer, inputsignalet er for højt.

RCA-stik: Analog stereoindgang til lydkilder såsom DJ-pulte og andre line-inputkilder. Højre og venstre kanal samles, så der produceres et lydoutput i mono og et monosignal til LINE OUTPUT (XLR).

• Venstre (hvid)
  • Højre (rød)

• Blå = tændt.
• Rød = fejltilstand.

LIMIT:

- Gul = systemet bruger limiteren (sikker tilstand).

FRONT LED:

• POWER indstiller forside-LED'en til at vise tænd/sluk-status.
• LIMIT aktiverer forside-LED'ens visning af brug af limiting.
  • OFF slukker for forside-LED'en.

EQ: (Se "Indstilling af kontakter til valg af EQ" på side 12.)

• FULL RANGE indstiller højttaleren til at fungere uden high-pass-filtrering.
• WITH SUB aktiverer et high-pass-filter (100 Hz), när højttaleren bruges sammen med F1 subwooferen. Anbefales ved brug sammen med F1 subwooferen.

LINE OUTPUT:

- Et balanceret XLR-line-output giver et mix af input 1 og 2 efter inputlydstyrkereguleringen. Kan bruges til seriel forbindelse af højttalere.

Bemærk! Du kan se en komplet liste over LED-indikationer og -tilstande ved at gå til "LED-indikatorer" på side 19.

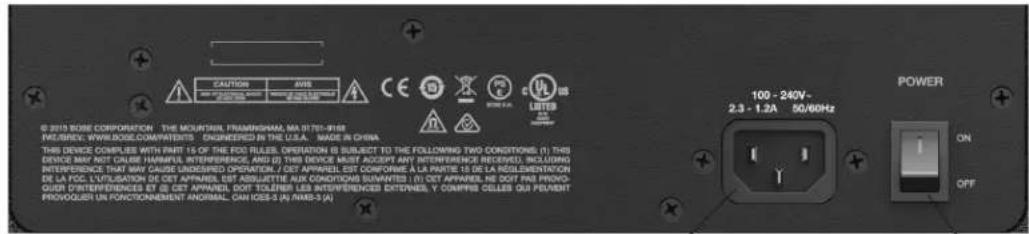

Netstik. POWER tænd/sluk-knap.

Tænd/sluk-sekvens

Når du tænder for systemet, skal du først tænde for inputkilder og mixerkonsoller og derefter tænde for F1 Model 812 højttaleren og F1 subwooferen. Når du slukker for systemet, skal du først slukke for F1 Model 812 og F1 subwooferen og derefter slukke for inputkilder og mixerkonsoller.

Indstilling af kontakter til valg af EQ

De anbefalede indstillinger for kontakterne til valg af EQ på F1 Model 812 højttaleren og F1 subwooferen er beskrevet i følgende tabel.

Opsætning af systemet	F1 Model 812 EQ-kontakt	F1 subwoofer LINE OUTPUT EQ-kontakt
Brug af F1 Model 812 højttaleren sammen med F1 subwooferen FULL RANGE Ikke relevant
Signalinput til F1 subwooferen, output fra F1 subwoofer til F1 Model 812 højttaleren WITH SUB THRU
Signalinput til F1 Model 812 højttaleren, output fra F1 Model 812 til F1 subwooferen FULL RANGE eller WITH SUB*		Ingen indflydelse

*Giver større baseffekt.

Tilslutning af kilder

Inden du tilslutter en lydkilde, skal du skrue LYDSTYRKEREGULERINGEN for kanalen helt til venstre mod uret.

De to uafhængige indgange er forsynet med en kombination af inputstik, der passer til både mikrofon- og line-indgangskilder.

Bemærk! INPUT 1 kan kun bruges til dynamiske og aktive mikrofoner.

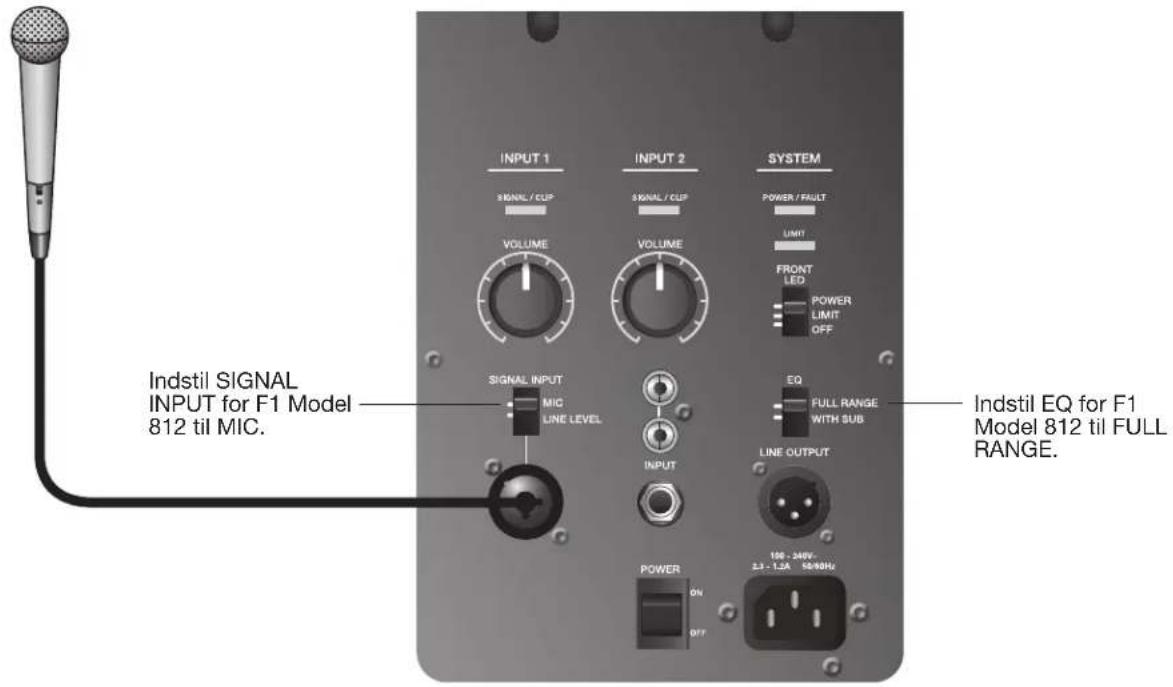

Tilslutning af en mikrofon til INPUT 1

Tilslutning af en kilde til INPUT 1

1. Skru VOLUME for INPUT 1 helt til venstre mod uret.
2. Indstil kontakten SIGNAL INPUT til LINE LEVEL.
3. Slut kildekablet til INPUT 1-stikket.
4. Brug knappen VOLUME til at justere lydstyrken til det ønskede niveau.

Tilslutning af en kilde til INPUT 2

1. Skru VOLUME for INPUT 2 helt til venstre mod uret.
2. Slut kildekablet til et INPUT 2-stik.
3. Brug knappen VOLUME til at justere lydstyrken til det ønskede niveau.

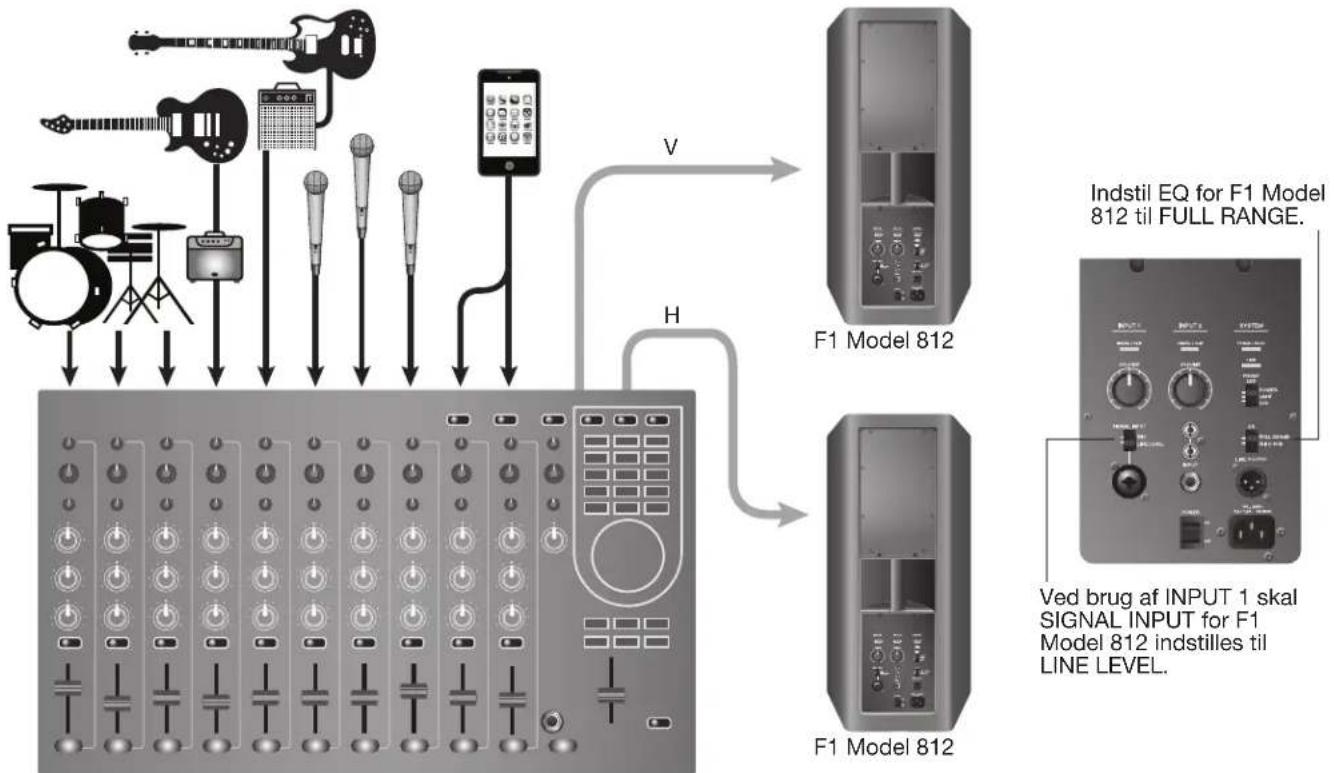

Fuldt orkester, stereoudgang fra mixerkonsol til højre og venstre F1 Model 812 højttaler


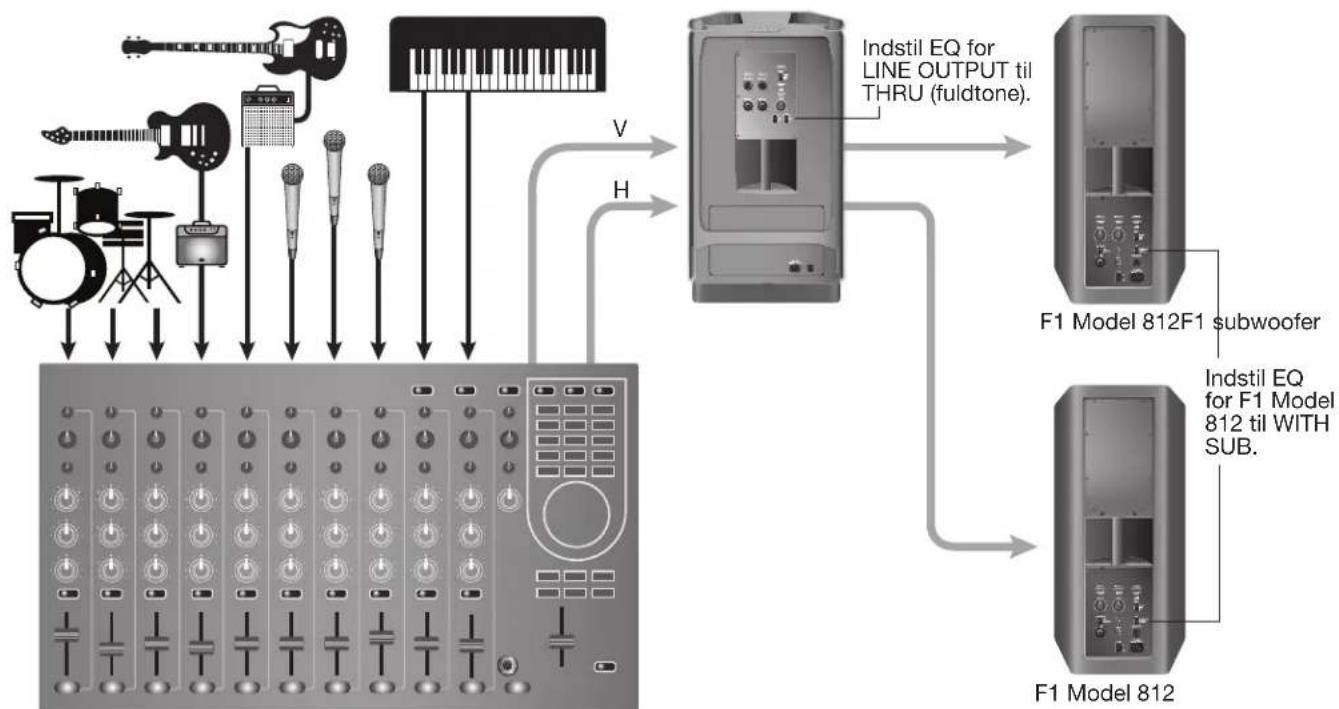

Fuldt orkester med mixerkonsol, én F1 subwoofer og to F1 Model 812 højttalere


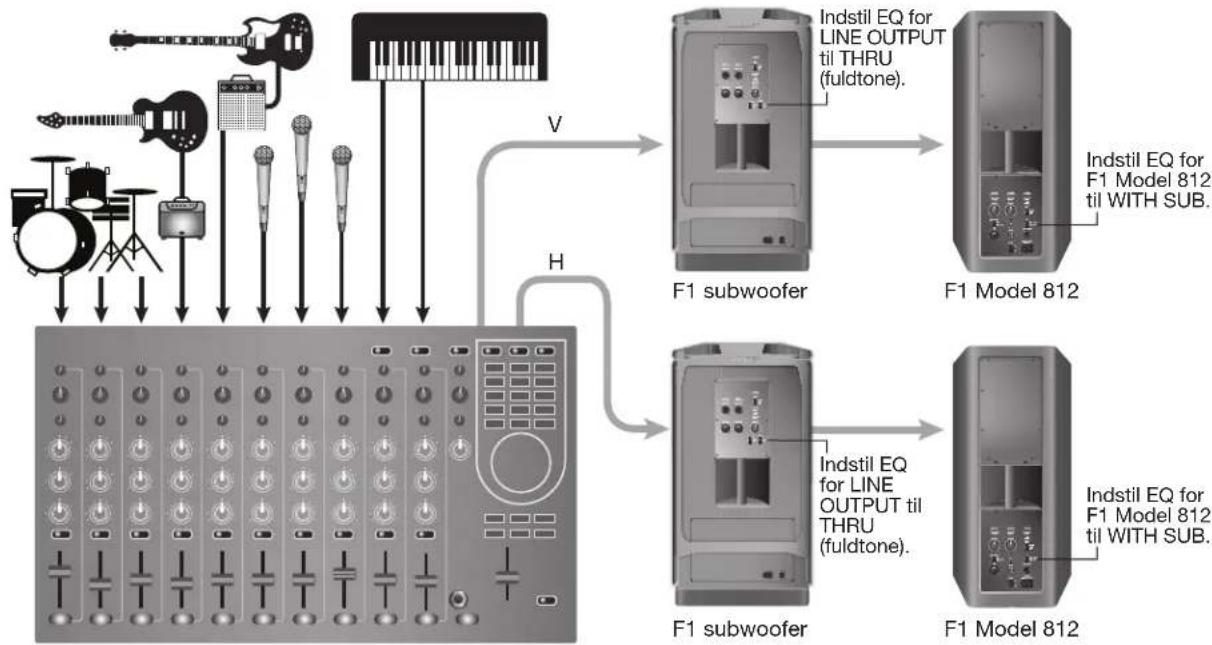

Stereoudgang fra mixerkonsol til F1 subwoofer og højre og venstre F1 Model 812 højttaler

Bemærk! Du kan se de anbefalede EQ-indstillinger under overskriften "Indstilling af kontakter til valg af EQ" på side 12. For at få maksimal bas skal EQ-vælgeren på begge F1 Model 812 højttalere dog indstilles til FULL RANGE, og EQ-vælgeren på F1 subwooferen skal indstilles til THRU.

F1 Model 812

Fuldt orkester med stereoudgang fra mixerkonsol til to F1 subwoofere og to F1 Model 812 højttalere

Stereoindgang til højre og venstre F1 subwoofer og F1 Model 812 højttaler

Mikrofon til F1 Model 812 højttalerens INPUT 1

Mobilenhed til en enkelt F1 Model 812 højttaler

Mobilenhed til F1 Model 812 højttaler og F1 subwoofer

DJ-pult til to F1 subwoofere og to F1 Model 812 højttalere

Vedligeholdelse af produktet

Rengøring

• Produktets kabinetter må kun rengøres med en blød, tør klud.
• Brug ikke opløsningsmidler, kemikalier eller rengøringsmidler, der indeholder sprit, ammoniak eller slibemiddel.
• Brug ikke nogen form for spray i nærheden af systemet, og undgå at spilde væske i åbningerne.
• Du kan, om nødvendigt, forsigtigt støvsuge gitteret på højttalerens array-enhed.

Supportmuligheder

Du kan få yderligere hjælp med at løse problemer ved at kontakte Bose Professional Sound Division på [phone] eller besøge vores supportsider på internettet på www.Bose.com/livesound.

Fejlfinding

Prøv følgende løsningsmuligheder, hvis du får problemer med produktet. De anbefalede værktøjer til fejlfinding omfatter en reservenetledning og ekstra XLR-kabler og 1/4"-audiokabler.

Problem Gør følgende
Højttaleren er tilsluttet, afbryderknappen står på tændt, men strømindikatoren lyser ikke.	Kontrollér, at netledningen er sat helt i stikket på både F1 Model 812 højttaleren og stikkontakten.Kontrollér, at der er strøm i stikkontakten. Prøv at tilslutte en lampe eller et andet apparat til den samme stikkontakt.Prøv med en anden netledning.
Strømindikatoren er tændt (lyser grønt), men der er ingen lyd.	Kontrollér, at knappen VOLUME er skruet op.Sørg for, at der er skruet op for lyden på dit instrument.Kontrollér, at dit instrument eller din lydkilde er sluttet til det rette indgangsstik.Hvis F1 Model 812 højttaleren modtager input fra F1 subwooferen, skal du sørge for, at subwooferen er tændt.
Instrument eller lydkilde lyder forvrænget.	Skru ned for den tilsluttede lydkildes lydstyrke.Hvis du er forbundet til en ekstern mixerkonsol, skal du sørge for, at gain for inputtet ikke overstyrer.Skru ned for mixerkonsollens outputniveau.
Der opstår feedback i mikrofonen.	Skru ned for gain for inputtet på mixerkonsollen.Prøv at placere mikrofonen, så den næsten rører dine læber.Prøv en anden mikrofon.Brug mixerkonsollens betjeningsknapper til toneregulering til at reducere de uønskede frekvenser.∅g afstanden mellem højttaleren og mikrofonen.Hvis du anvender en vokaleffektprocessor, skal du sikre dig, at denne ikke bidrager til feedbacken.
Ringe basrespons • Hvis du bruger F1 Model 812 højttaleren sammen med F1 subwooferen, skal du sørge for, at EQ-vælgeren står på FULL RANGE.Hvis du bruger F1 Model 812 højttaleren sammen med F1 subwooferen, skal du kontrollere, at POLARITY-vælgeren står på NORMAL. Hvis der er stor afstand mellem F1 subwooferen og F1 Model 812 højttaleren, kan det give forbedret baslyd, hvis POLARITY-vælgeren indstilles til REV.Hvis du bruger to F1 subwoofere, skal du sørge for at POLARITY-vælgeren er indstillet ens på begge subwoofere.
For meget støj eller brummen fra systemet	Når du slutter en mikrofon til F1 Model 812 højttaleren, skal du sørge for, at SIGNAL INPUT for INPUT 1 er indstillet til MIC.Kontrollér, at alle systemtilslutninger er fastgjorte. Dårlige forbindelser kan generere støj.Hvis du bruger en mixerkonsol, en ekstern kilde eller modtager input fra F1 subwooferen, skal du sørge for, at SIGNAL INPUT-vælgeren for INPUT 1 på F1 Model 812 højttaleren står på LINE.De bedste resultater opnås ved at bruge balancerede forbindelser (XLR) i systemindgangene.Hold alle signalbærende kabler adskilt fra netledninger.Lysdæmpere kan forårsage brummen i højttalersystemer. Dette kan undgås ved at slutte systemet til et kredsløb, der ikke har forbindelse til betjening af lys eller lysdæmpere.Slut lydsystemets komponenter til stikkontakter, der deler samme jordforbindelse.Kontrollér kablerne ved mixerkonsollens indgange ved at slå lyden for kanalerne fra. Hvis brummet forsvinder, skal du udskifte kablet ved den pågældende mixerkanal.

LED-indikatorer

Følgende tabel beskriver LED-tilstande for både F1 Model 812 højttaleren og F1 subwooferen.

Type Placering Farve Tilstand Indikation Påkrævet handling
Forside-LED (strøm)	Frontgitter Blå Konstant Højttaleren er tændt Ingen
SIGNAL/CLIP	INPUT 1/2	Grøn (nominel)	Flimrende/konstant	Inputsignal til stede	Juster til ønsket niveau
		Rød	Flimrende/konstant	Inputsignalet er for højt	Reducer lydstyrken eller kildens indgangsniveau
POWER/FAULT	Bagpanel	Blå Konstant Højttaleren er tændt Ingen
		Rød	Konstant Forstærkerens termiske afbryder er aktiv		Sluk for højttaleren
LIMIT	Bagpanel	Gul	Blinkende/konstant	Limiteren er aktiv, forstærkerbeskyttelse aktiveret	Reducer lydstyrken eller kildens indgangsniveau

Begrænset garanti og registrering

Dit produkt er omfattet af en begrænset garanti. Besøg pro.Bose.com for at få oplysninger om garanti.

Registrer dit produkt online på www.Bose.com/register, eller ring på [phone]. Hvis ikke du gør det, har det ingen betydning for din garanti.

Tilbehør

Der fås en lang række væg-/loftsbeslag, tasker og covere til disse produkter. Kontakt Bose for at bestille. Se kontaktoplysninger på indersiden af denne brugervejlednings bagside.

Tekniske oplysninger

Fysiske specifikationer

	Mäl Vægt
F1 Model 812 højttaler 665 mm H x 334 mm B x 373 mm D 20,18 kg
F1 subwoofer 688 mm H x 410 mm B x 449 mm D 24,95 kg
Stabling af F1-system 1.868 mm H x 410 mm B x 449 mm D 45,13 kg

Elektrisk

	Vekselstrømseffekt Maksimal inrush-strøm
F1 Model 812 højttaler	100 – 240 V ^2,3 – 1,2 A 50/60 Hz	120 V RMS: 6,3 A RMS230 V RMS: 4,6 A RMS
F1 subwoofer	100 – 240 V ^2,3 – 1,2 A 50/60 Hz	120 V RMS: 6,3 A RMS230 V RMS: 4,6 A RMS

Ledningsforbindelser for input-/outputstik

Balanceret TRS Ubalanceret TS
Balanceret XLR1 - skærm (jord)3 - minus (-)2 - plus (+)	Ubalanceret XLR1 - skærm (jord)3 - minus (-)2 - plus (+)
