BEDIENUNGSANLEITUNG Elements SONORO

cover_elements_AU-4000.indd 1 20.10.2008 16:24:39Manual_Cubo_AU-4000_ES.indd 24 20.10.2008 00:51:061 Svenska Nederlands Français Italiano Deutsch English Español ERKLÄRUNGEN Die Beschreibungen und Eigenschaften in diesem Handbuch dienen nur als allge- meine Hinweise und stellen keine Garantie dar. Um Ihnen ein Produkt von höchs- ter Qualität zu bieten, behalten wir uns das Recht auf mögliche Verbesserungen oder Änderungen ohne vorherige Ankündigung vor. Für alle Produktbeschreibungen und Bedienungsanweisungen dient bei mög- lichen Abweichungen in anderen Sprachen die deutsche Version als letztlich gül- tige Referenz. COPYRIGHT Ohne Erlaubnis unseres Unternehmens darf der Inhalt dieses Handbuchs nicht reproduziert, kopiert oder anderweitig in elektronischer, mechanischer, magne- tischer, optischer, chemischer, manueller oder jedweder anderen Form verviel- fältigt werden, noch in einer Suchmaschine abgelegt werden oder in eine andere Sprache übersetzt werden. HERSTELLERINFORMATIONEN sonoro audio GmbH & Co. KG Unter Goldschmied 6 50667 Köln Deutschland www.sonoro-audio.com Manual_Cubo_AU-4000_DE.indd 1 20.10.2008 00:49:432 INHALT

2. Sicherheitshinweise

3. Reinigung und Aufbewahrung

5. Bedienelemente und Anschlüsse

Auspacken 9 Batterie aktivieren 9 Antennen anschließen 9 Strom anschließen 10

Einschalten 10 Ausschalten 10 Lautstärke 10

Frequenzband wählen 11 Sender suchen 11 Sender speichern 12 Gespeicherte Sender wählen 12

Uhrzeit 13 Alarm 14 Abschaltautomatik 15 Equalizer (Bass/Treble) 15 Dimmer 16 Tastenbeleuchtung 16

Kopfhörer 17 Aux-In 17 Antennen 17 Diebstahlsicherung 18 Strom 18

12. Technische Daten

14. Problembehandlung

Vielen Dank, dass Sie sich für den Kauf des elements von ent- schieden haben. Um Ihr Gerät mit all seinen Möglichkeiten nutzen zu können, empfehlen wir Ihnen, vor der ersten Verwendung des Gerätes die entsprechenden Anweisungen dieses Handbuchs gründlich zu lesen, selbst wenn Ihnen der Um- gang mit elektronischen Geräten vertraut ist. Beachten Sie insbesondere das Ka- pitel „S ICHERHEITSHINWEISE “ auf Seite 4 und 5. Bewahren Sie dieses Handbuch sorgfältig als künftige Referenz auf. Wenn Sie das Gerät verkaufen oder weiterge- ben, händigen Sie unbedingt auch diese Anleitung aus. Dies ist ein Gerät der Unterhaltungselektronik. Es darf nur zu privaten und nicht zu industriellen und kommerziellen Zwecken verwendet werden. Das vorliegende Produkt ist standardmäßig nicht für medizinische, lebensrettende oder lebenser- haltende Anwendungen vorgesehen. Es dürfen nur Anschlusskabel und externe Geräte verwendet werden, die sicherheitstechnisch und hinsichtlich elektromag- netischer Verträglichkeit und Abschirmqualität dem vorliegenden Gerät entspre- chen. Dieses Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, rele- vanten Normen und Richtlinien. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen und Richtlinien nicht mehr gewährleistet. Benutzen Sie nur das vom Hersteller angegebene Zubehör. Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten. Manual_Cubo_AU-4000_DE.indd 3 20.10.2008 00:49:434

2. SICHERHEITSHINWEISE

Bitte lesen und beachten Sie zu Ihrer eigenen Sicherheit die folgenden Sicher- heitshinweise! Das Gerät darf nicht von Ihnen geöffnet, modifiziert oder repariert werden. s Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde, tren- nen Sie es vom Netz. Geben Sie das Gerät, die Verpackung und vor allem das Zubehör nicht in s Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Verwenden Sie das Gerät nicht in Umgebungen mit hoher Luftfeuchtigkeit, s viel Dampf, Rauch oder Staub. Betreiben Sie das Gerät nicht im Badezim- mer. Das Gerät und die dazugehörigen Komponenten dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden. Außerdem dürfen keine mit Flüssigkeit ge- füllten Gegenstände oder Behälter wie zum Beispiel Vasen oder Gläser darauf abgestellt werden. Setzen Sie das Gerät keiner großen Hitze aus. Stellen Sie es nicht in die Nähe s von Wärmequellen wie Heizkörpern oder Öfen. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie einen Mindestabstand von 10 cm zu anderen Ge- genständen oder den Regalwänden ein. Lassen Sie das Gerät nicht an Orten liegen, an denen die Temperatur stark s ansteigen kann (z.B. in einem Fahrzeug). Dadurch könnten das Gehäuse und Teile im Inneren beschädigt werden und einen Brand verursachen. Stellen Sie das Gerät nur auf stabile Unterlagen. Andernfalls kann das Gerät s herunterfallen oder kippen, Verletzungen verursachen oder beschädigt wer- den. Lassen Sie das Gerät nicht fallen oder irgendwo anstoßen und gehen Sie pfleglich mit ihm um. Achten Sie darauf, dass die Anzeige keinen Stößen ausgesetzt wird. Dadurch s kann das Glas der Anzeige beschädigt werden oder die Flüssigkeit auslaufen. Wenn die Flüssigkeit in die Augen, auf die Haut oder die Kleidung gelangen sollte, muss sie sofort mit klarem Wasser abgespült werden. Ist die Flüssigkeit in die Augen gelangt, begeben Sie sich umgehend in ärztliche Behandlung. Verwenden Sie ausschließlich den mitgelieferten Netzadapter mit der Modell-s nummer VA24B-120200 und schließen Sie den Netzadapter nur an eine 100- 240 V ~50/60 Hz Steckdose an. Achten Sie darauf, dass sich die Steckdose in der Nähe des Geräts befindet s und gut zugänglich ist. Ziehen Sie bei Beschädigungen des Netzkabels, des Netzadapters oder des Gerätes sofort den Netzstecker aus der Steckdose. Manual_Cubo_AU-4000_DE.indd 4 20.10.2008 00:49:435 Svenska Nederlands Français Italiano Deutsch English Español Verlegen Sie die Kabel so, dass niemand darüber stolpern kann und achten Sie s beim Verlegen der Kabel darauf, dass Sie die Kabel nicht über Kanten legen oder sie knicken. Ziehen Sie bei Gewitter den Netzstecker des Netzadapters aus der Steckdose.s Ziehen Sie den Netzadapter am Stecker aus der Steckdose. Ziehen Sie nicht am Kabel. Benutzen Sie das Gerät nicht bei sichtbaren Beschädigungen am Gehäuse, s dem Netzadapter oder dem Netzkabel. Lassen Sie Reparaturen am Gehäuse, Netzadapter und Netzkabel nur von qualifiziertem Fachpersonal vornehmen. Führen Sie keine Gegenstände in das Gerät. Es besteht die Gefahr eines s Stromschlags. Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, ziehen Sie so-s fort den Netzstecker. Lassen Sie das Gerät von Fachpersonal prüfen, bevor Sie es wieder in Betrieb nehmen. ACHTUNG!s Vermeiden Sie das Hören über Kopfhörer mit dauerhaft hoher Lautstärke. Es besteht die Gefahr von bleibenden Gehörschäden! Achten Sie besonders darauf, dass Kinder die Lautstärke nicht zu hoch einstellen. ACHTUNG!s Es besteht Explosionsgefahr bei unsachgemäßem Wechsel der Batterie. Ersetzen Sie Batterien nur durch Batterien des gleichen Typs. Verschluckte Batterien können lebensgefährlich sein. Bewahren Sie die Bat-s terien und die Fernbedienung außerhalb der Reichweite von Kleinkindern auf. Wurde eine Batterie verschluckt, suchen Sie sofort ärztliche Hilfe auf. Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln s reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Reinigen Sie vor dem Einlegen die Batterie- und Gerätekontakte. Setzen Sie Batterien keinen extremen Temperaturen aus. Auslaufende Bat-s teriesäure kann Schäden verursachen. Vermeiden Sie bei ausgelaufener Bat- teriesäure den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Was- ser und suchen Sie umgehend einen Arzt auf. Entsorgen Sie Ihr Gerät und die Batterie entsprechend der gesetzlich vorge-s schriebenen EG-Richtlinie 2002/96/EG. Insbesondere gehört das Gerät nicht in den Hausmüll. Manual_Cubo_AU-4000_DE.indd 5 20.10.2008 00:49:436

5. Aux-Kabel 6. Handbuch, Handschuhe und

3. REINIGUNG UND AUFBEWAHRUNG

Reinigen Sie Ihren elements nur mit einem trockenen, weichen Tuch. Verwen- den Sie zum Reinigen keine ätzenden oder scheuernden oder Reinigungsmitteln, diese können die Oberflächen des Geräts beschädigen. Betreiben Sie Ihr Radio nur in einer Umgebung ohne extreme Temperaturen und Luftfeuchtigkeiten. Insbesondere ist Ihr elements nicht für den Gebrauch im Freien bestimmt. Sollten Sie Ihr Gerät lange Zeit nicht nutzen wollen oder möchten Sie Ihr Gerät transportieren, verwenden Sie bitte die Schutzhülle, in der das Gerät geliefert wurde.

1. elements 2. Netzteil

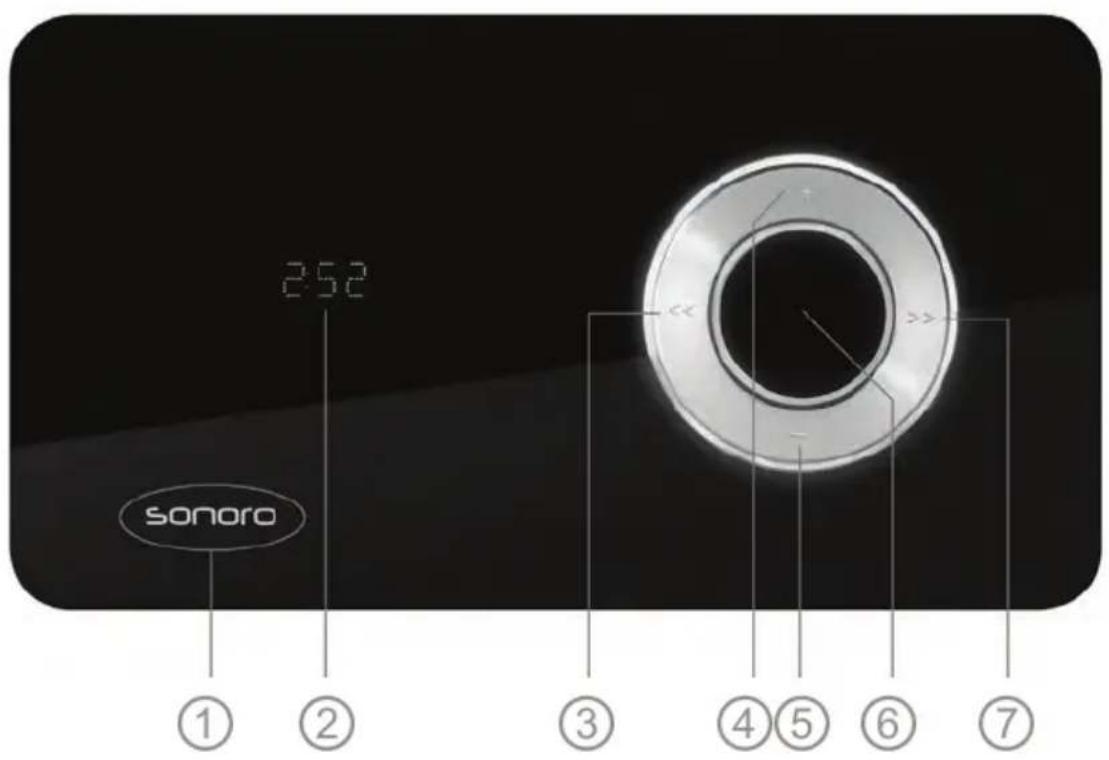

5. BEDIENELEMENTE UND ANSCHLÜSSE

Berührungssensor: Ein/Aus, FM/AM/AUX-IN

+ Lautstärke erhöhen, Werte erhöhen

– Lautstärke verringern, Werte verringern

Menü Menü aktivieren, Bestätigen von Eingaben

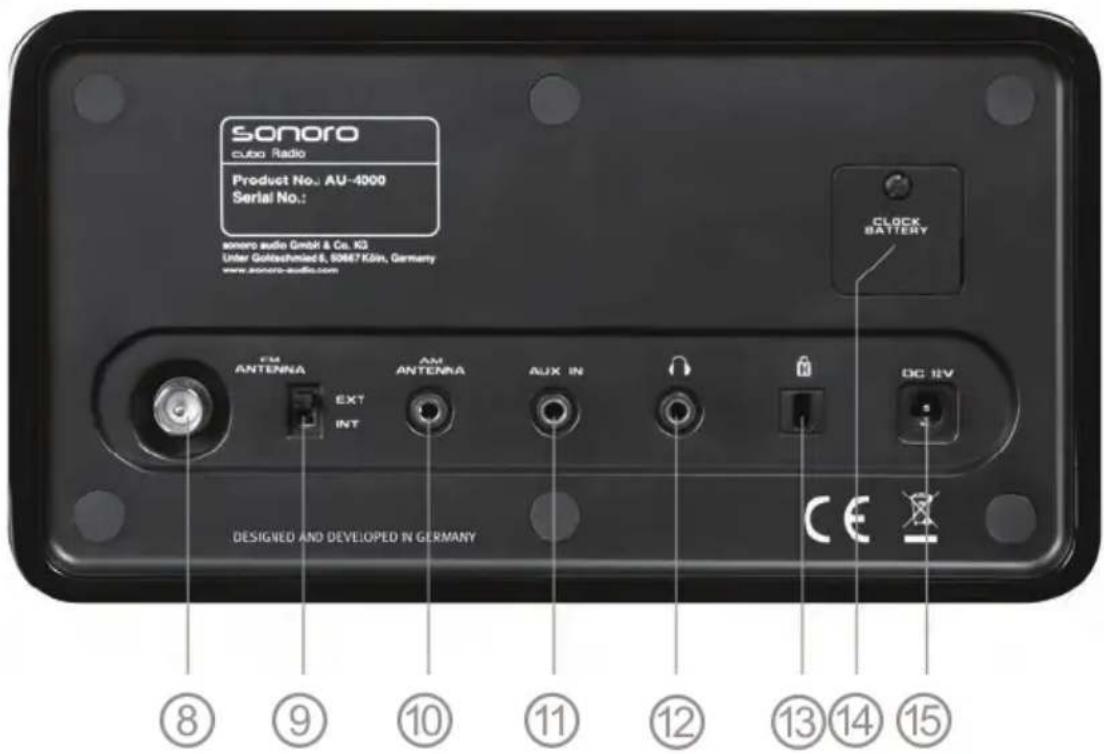

Anschluß Name Funktion

FM- Antenna Anschluss für die FM-Antenne

FM- Antenna Antennenwahlschalter

AM- Antenna Anschluss für die AM-Antenne

Aux-In Anschluss für externe Audiogeräte

Anschluss für Diebstahlsicherung

#LOCK"ATTERY Abdeckung für die Batterie

AUSPACKEN Bitte packen Sie Ihren elements mit den mitgelieferten Handschu hen aus und stellen Sie ihn an einem gut zugänglichen Ort auf. Beachten Sie bei der Wahl des Aufstellplatzes insbesondere die Sicherheitshinweise auf Seite 4 und 5. BATTERIE AKTIVIEREN Ihr elements verfügt über eine eingebaute Batterie

zur Speicherung der Uhrzeit bei Stromausfall. Um Ihnen eine möglichst lange Lebensdauer dieser Batterie zu gewährleisten, ist die Batterie ab Werk mit einer roten Plastikfolie vom Stromkreis getrennt. Ziehen Sie diese bitte vor der ersten Verwendung Ihres elements heraus. ANTENNEN ANSCHLIESSEN Ihr elements kann im FM und im AM-Frequenzbereich Sender empfangen. Für den Empfang von FM-Sendern kann bei guten Empfangsbedingungen die einge- baute Antenne ausreichen. Möchten Sie die eingebaute Antenne verwenden, stel- len Sie den Antennenwahlschalter

bitte auf „INT“. Möchten Sie den Empfang verbessern, schließen Sie entweder die mitgelieferte Wurfantenne an den „&-!NTENNAh-Anschluss

an oder verbinden Sie Ihren elements über denselben Anschluss

mit Ihrer Hausantenne. Bei der Ver- wendung einer externen Antenne , stellen Sie den Antennenwahlschalter

bitte auf „EXT“. Haben Sie einen Kabelanschluss, so können Sie den Antennenanschluss > ⑧ Ihres elements mit einem handelsüblichen Coaxialkabel mit Ihrer Antennensteckdose verbinden und so Radio über Kabel empfangen. Dieses Coaxialkabel ist nicht im Lieferumfang enthalten. Wenn Sie Sender aus dem AM-Frequenzbereich empfangen möchten, müs- sen Sie die mitgelieferte AM-Antenne anschließen. Stecken Sie dazu bitte den 3,5 mm Klinkenstecker der Antenne in den „!-!NTENNAh-Anschluss

Ihres elements . Bitte achten Sie darauf, die Anschlüsse

nicht zu verwechseln. Das Frequenzband FM entspricht dem UKW-Bereich und liegt im VHF-Band II zwischen 87,5 MHz > und 108,0 MHz. Das AM-Frequenzband entspricht dem Mittelwellenbereich und liegt zwischen 522 kHz und 1620 kHz. Manual_Cubo_AU-4000_DE.indd 9 20.10.2008 00:49:5110 STROM ANSCHLIESSEN Bitte stecken Sie zuerst den mitgelieferten Netzadapter in die Steckdose und stecken Sie dann den Adapterstecker in den „$# 6“-Anschluss

Verwenden Sie ausschließlich den mitgelieferten Netzadapter (Modellnummer VA24B-120200) > und beachten Sie die Sicherheitshinweise auf Seite 4 und 5.

EINSCHALTEN Berühren Sie den -Schriftzug

an der Vorderseite des Geräts. Ihr elements ist an dieser Stelle mit einem Berührungssensor ausgestattet, so dass leichtes Berühren ausreicht. Nach dem Einschalten wird der zuletzt benutzte Musikmodus (FM RAD I O, AM RAD I O, AUX) aktiviert, die Musik wird langsam eingeblendet und die Tasten- beleuchtung beginnt zu leuchten. In den Einstellungen Ihres > elements können Sie die Beleuchtung des Tastenfeldes deakti- vieren. Lesen Sie dazu auf Seite 16 nach. Außerdem kann sich Ihr elements auch automatisch einschalten. Lesen Sie zur Verwendung der Alarmfunktion auf Seite 14 nach. AUSSCHALTEN Berühren und halten Sie den -Schriftzug

an der Vorderseite für ca. 2 Sekunden, um Ihr Geräts auszuschalten. In der Anzeige erscheint GOOD BYE gefolgt von der Uhrzeit und die Beleuchtung des Tastenfeldes erlischt lang- sam. Ihr > elements kann sich auch automatisch nach einer gewissen Zeit ausschalten. Lesen Sie zur Verwendung der Abschaltautomatik auf Seite 15 nach. LAUTSTÄRKE Bei eingeschaltetem Gerät können Sie die Lautstärke Ihres elements mit der Taste +

erhöhen und mit der Taste –

verringern. Die Anzeige

infor- miert Sie über die gewählte Lautstärke. Sie können die Lautstärke von VOL M I N (stumm) bis VOL MAX in 32 Stufen einstellen. Manual_Cubo_AU-4000_DE.indd 10 20.10.2008 00:49:5511 Svenska Nederlands Français Italiano Deutsch English Español Bitte verwenden Sie Ihren > elements nicht mit zu hoher Lautstärke. Bei längerem Hören mit zu hoher Lautstärke besteht Gefahr für Ihr Gehörsystem. Beachten Sie bitte auch die Sicherheitshin- weise auf der Seite 4 und 5.

Nach dem Einschalten startet Ihr elements in dem zuletzt gewählten Wieder- gabemodus. Durch wiederholtes Drücken des -Schriftzugs

kön- nen Sie zwischen den Wieder gabe modi (FM RAD I O, AM RAD I O, AUX) wählen. Im Modus FM RAD I O können Sie UKW-Radiosender empfangen und im Modus AM RAD I O können Sie Mittelwelle-Radiosender empfangen. Für weitere Infos zu AUX lesen Sie bitte auf Seite 13 weiter. Das Frequenzband FM entspricht dem UKW-Bereich und liegt im VHF-Band II zwischen 87,5 MHz > und 108,0 MHz. Das AM-Frequenzband entspricht dem Mittelwellenbereich und liegt zwischen 522 kHz und 1620 kHz. SENDER SUCHEN Haben Sie einen Frequenzbereich (FM RAD I O oder AM RAD I O) gewählt, kön- nen Sie mit den Tasten <<

Sender suchen. Durch längeres Drücken einer dieser Tasten startet ein automatischer Suchlauf in die entsprechende Richtung. Wird ein starker Sender gefunden, stoppt der Such- lauf und der Radiosender wird wiedergegeben. Durch kurzes Drücken der Tasten << oder >> können Sie eine Feinabstimmung der Senderfrequenz in 0,05 MHz- bzw. 9 kHz-Schritten vornehmen. Wenn Sie ca. 10 Sekunden lang keine Einstellung an der Senderfrequenz vorneh- men, wird in der Anzeige

statt der Senderfrequenz die Uhrzeit angezeigt. Achten Sie auf den richtigen Anschluss der Antennen bzw. auf die richtige Einstellung des Anten- > nenwahlschalters ⑨. Ohne den Anschluss der mitgelieferten AM-Antenne ist es nicht möglich, einen Sender im AM-Bereich zu empfangen. Manual_Cubo_AU-4000_DE.indd 11 20.10.2008 00:49:5512 SENDER SPEICHERN Ihr elements kann bis zu 10 Sender pro Frequenzband speichern. Wenn Sie einen Sender gefunden haben, den Sie speichern möchten, drücken Sie die Menü-Taste

, um in das Menü zu gelangen. Drücken Sie nun so lange die Taste << oder >>, bis MEM SE T in der Anzeige erscheint. Wählen Sie nun mit den Tasten + und – einen der Programmspeicherplätze P 0 bis P 9 aus. Die nachstehende Bezeichnung FRE E bzw. US ED informiert Sie, ob der Programmspeicherplatz noch frei oder bereits von Ihnen vergeben wurde. Auch bereits vergebene Programmspeicherplätze können von Ihnen neu vergeben werden. Bestätigen Sie Ihre Wahl mit der Menü-Taste. In der Anzeige erscheint P 0...9 SAVED. Möchten Sie den Speichervorgang abbrechen, so drücken Sie einfach für ca. 5 Sekunden keine Taste. Ihr elements kehrt danach aus dem Menü in die nor- male Wiedergabe zurück. Ihr > elements verfügt über eine eingebauten Speicher, so dass Ihre Sender auch gespeichert bleiben, wenn Sie das Gerät vom Stromnetz trennen.

GESPEICHERTE SENDER WÄHLEN

Ihr elements kann bis zu 10 Sender pro Frequenzband speichern. Wenn Sie einen gespeicherten Sender aufrufen möchten, schalten Sie Ihren ele- ments ein, wählen Sie durch Druck auf den -Schriftzug

das gewünschte Frequenzband aus und aktivieren Sie mit der Menü-Taste

das Menü. In der Anzeige erscheint nun die Funktion MEM CAL L und nachdem Sie erneut mit der Menü-Taste bestätigt haben, können Sie mit den Tasten + und – einen der Programmspeicherplätze P 0 bis P 9 wählen. Hinter dem Speicherplatz wird Ih- nen die zugeordnete Senderfrequenz angezeigt. Sollte der Programmspeicherplatz noch nicht belegt sein, wird nachstehend die Bezeichnung FRE E angezeigt. Wenn Sie den gewünschten Sender gewählt haben, gibt Ihr elements den ge- speicherten Sender wieder. Möchten Sie die Wahl eines Senders abbrechen, so drücken Sie einfach für ca. 5 Sekunden keine Taste. Ihr elements kehrt danach aus dem Menü in die nor- male Wiedergabe zurück. Ihr fabrikneuer > elements wird ohne gespeicherte Sender ausgeliefert. Daher sind alle Spei-cherplätze mit der Bezeichnung F RE E bezeichnet.Manual_Cubo_AU-4000_DE.indd 12 20.10.2008 00:49:5513 Svenska Nederlands Français Italiano Deutsch English Español

Mit dem Aux-Betrieb können Sie die Musik eines weiteren Gerätes (wie z.B. eines MP3-Players) mit dem hervorragenden Klang Ihres elements genießen. Schließen Sie dafür Ihr externes Gerät mit dem Verbindungskabel an die 3,5 mm Klinkenbuchse

an. Schalten Sie anschließend Ihren elements ein und drü- cken Sie so oft den -Schriftzug

, bis AUX in der Anzeige erscheint – Ihr elements ist nun zur Wiedergabe bereit. Bedienen Sie nun das ange- schlossene externe Gerät wie gewohnt. Aufgrund der vielen verschiedenen Verbindungsmöglichkeiten kann es sein, dass das mitgeliefer- > te Aux-Kabel nicht für alle Geräte passt. Das von Ihnen benutzte Gerät muss die Audio-Daten über eine 3,5 mm Klinkenbuchse ausgeben. Zur Verbindung mit Ihrem elements eignet sich z.B. der Kopfhörerausgang eines MP3-Players oder der Line-Ausgang eines Computers. Beachten Sie auch die Angaben im Kapitel TECHNISCHE

UHRZEIT Ist Ihr elements ausgeschaltet oder haben Sie während des Betriebs längere Zeit keine Taste gedrückt, wird in der Anzeige die Uhrzeit angezeigt. Diese können Sie im 24-Stundenformat (z.B. 2 1:2 0) oder im 12-Stundenformat (z.B. 9:2 0PM) anzeigen lassen. Um die Uhrzeit einzustellen, schalten Sie Ihren elements bitte aus. Drücken Sie einmal die Menü-Taste

wählen Sie mit den Tasten << und >> den Menü- punkt T I ME und bestätigen Sie Ihre Auswahl mit der Menü-Taste. Sie haben nun die Möglichkeit mit den Tasten + und - zwischen dem 24-Stundenformat (2 4 HR) und dem 12-Stundenformat (1 2 HR) zu wählen. Nachdem Sie Ihre Wahl mit der Menü-Taste bestätigt haben, können Sie mittels der Tasten << und >> zwischen der Einstellung von Stunden und Minuten wech- seln (die Auswahl blinkt) und mit den Tasten + und - die entsprechenden Werte einstellen. Bestätigen Sie abschließend Ihre Einstellung durch erneutes Drücken der Menü-Taste. AM > bedeuted „ante meridiem“ und bezeichnet alle Uhrzeiten von Mitternacht bis 11:59 Uhr. PM bedeuted „post meridiem“ und bezeichnet alle Uhrzeiten von Mittag bis 23:59 Uhr. Manual_Cubo_AU-4000_DE.indd 13 20.10.2008 00:49:5514 ALARM Ihr elements kann Sie mit einem Radiosender oder einem angenehmen Ton wecken. Dabei können Sie die Wecklautstärke einstellen und die sogenannte Snooze-Funktion (Schlummer-Funktion) nutzen. Den Alarm können Sie sowohl bei eingeschaltetem elements als auch bei aus- geschaltetem Gerät einstellen. Drücken Sie in beiden Fällen die Menü-Taste

und navigieren Sie anschließend mit den den << und >> Tasten bis der Menü- punkt ALARM in der Anzeige erscheint. Bestätigen Sie ihre Auswahl durch Drü- cken der Menü-Taste. Nun können Sie den Alarm mit den Tasten + und aktivieren (A LM ON) oder de- aktivieren (ALM OF F) und mit der Menü-Taste bestätigen. Wählen Sie ALM O F F, so ist die Einstellung nun beendet. Einen aktivierten Alarm können Sie an dem kleinen Alarmsymbol in der Anzeige erkennen. Haben Sie ALM ON gewählt, so können Sie nun die Weckzeit einstellen. Dieses funktioniert mit den Tasten +/- und <</>> genauso wie bei der Einstellung der Uhrzeit. Bestätigen Sie Ihre Wahl bitte mit der Menü-Taste. Als nächstes erscheint SOURC E in der Anzeige und Sie können entscheiden, mit welchem Signal Sie geweckt werden möchten. Es stehen Ihnen die Frequenzbe- reiche FM und AM und ein Weckton (BE E P) zur Verfügung. Treffen Sie mit den Tasten << und >> Ihre Wahl und bestätigen Sie mit der Menü-Taste. Sollten Sie sich für einen Radiosender entscheiden, so können Sie hierfür die von Ihnen ge- speicherten Radiosender nutzen. Wählen Sie mit den Tasten + und - zwischen den 10 je Frequenzband verfügbaren Programmspeicherplätzen PRESE T 0...9. Nun erscheint VOLUME in der Anzeige und Sie können mit den Tasten + und - die Wecklautstärke Ihrer Signalquelle wählen. Sobald der Alarm startet, wird die Lautstärke langsam bis auf die von Ihnen gewählte Stufe erhöht. Wenn Sie mit der Menü-Taste bestätigen, ist die Einstellung des Alarms beendet. In der Anzei- ge erscheint ALARM ON Bitte achten Sie beim Einstellen der Weckzeit besonders auf das eingestellte Zeitformat. Einen > aktivierten Alarm erkennen Sie an dem Alarmsymbol in der Anzeige. Testen Sie vor der erstmaligen Verwendung die verschiedenen Wecklautstärken, um eine für Sie geeignete Lautstärke zu finden. Falls Sie ein Gerät an den Kopfhörerausgang angeschlossen haben, bedenken Sie bitte, dass der Weckton ausschließlich über dieses Gerät ausgegeben wird. So könnten Sie z.B. bei verrutschten Kopfhörern den Alarm nicht hören. Bitte achten Sie darauf, den Alarm auszuschalten, wenn Sie z.B. verreisen. Einen ausgelösten Alarm können Sie ausschalten, indem Sie für ca. zwei Sekun- den auf die Menü-Taste

drücken. Der Alarm verstummt und das kleine Alarm- Manual_Cubo_AU-4000_DE.indd 14 20.10.2008 00:49:5615 Svenska Nederlands Français Italiano Deutsch English Español symbol in der Anzeige hört auf zu blinken. Möchten Sie einen ausgelösten Alarm nicht abschalten, sondern kurzzeitig un- terdrücken, können Sie die Snooze-Funktion nutzen. Drücken Sie bei einem aus- gelösten Alarm einmal kurz die Menü-Taste

. In der Anzeige erscheint nun SNOOZ E und Sie können mit den Tasten + und einstellen, nach wie vielen Mi- nuten der Alarm wieder eingeschaltet werden soll. Die Standardeinstellung ist 10 Minuten. Haben Sie Ihre Wahl getroffen, bestätigen Sie bitte mit der Menü- Taste. Das kleine Alarmsymbol in der Anzeige blinkt weiterhin und nach der von Ihnen eingestellten Zeit wird der Alarm erneut ausgelöst. Möchten Sie die Snoo- ze-Funktion vorzeitig beenden, halten Sie die Menü-Taste für ca. 2 Sekunden ge- drückt, bis sich das Gerät automatisch abschaltet. ABSCHALTAUTOMATIK Wenn Sie zur Musik Ihres elements einschlafen möchten, kann sich Ihr Gerät nach einer bestimmten Zeit abschalten. (Sleep Timer Funktion) Möchten Sie diese Funktion aktivieren, drücken Sie bitte die Menü-Taste

wählen Sie mit den Tasten << und >> den Menüpunkt SL E E P aus und bestätigen Sie erneut mit der Menü-Taste. In der Anzeige erscheint das Symbol 34(Sleep Timer) Ist die Abschaltautomatik bereits eingestellt, wird Ihnen die Restzeit angezeigt. Mit den Tasten << und >> können Sie die Abschaltzeit in ein Minutenschritten einstellen. Mit den Tasten + und - können Sie die Abschaltzeit in 5- bzw. 15- Minuten schritten einstellen. Mit der Menü-Taste bestätigen Sie Ihre Wahl. Zur Verfügung stehen Ihnen 1 M I N bis 9 0 M I N. Wählen Sie OF F, wird die Ab- schaltautomatik deaktiviert. Kurz bevor Ihr elements abschaltet, werden Hin- weise zur verbleibenden Zeit angezeigt. Eine Minute vor dem Abschalten beginnt Ihr elements damit die Wiedergabe langsam auszublenden. EQUALIZER (BASS/TREBLE) Sie können den Klang Ihres elements Ihrem persönlichen Geschmack oder Ihren räumlichen Gegebenheiten anpassen. Dazu können Sie den Bass und die Höhen in jeweils 7 Stufen variieren. Drücken Sie an Ihrem eingeschalteten elements die Menü-Taste

und wäh- len Sie anschließend mit den Tasten << und >> den Menüpunkt BASS oder TRE - BL E aus. Ihre Wahl bestätigen Sie bitte mit der Menü-Taste. Entsprechend des ausgewählten Menüpunktes haben Sie nun die Möglichkeit die Bass- bzw. Höheneinstellung Ihres elements zu verändern. Manual_Cubo_AU-4000_DE.indd 15 20.10.2008 00:49:5616 Mit den Tasten + und - können Sie einen Wert zwischen - 3 und + 3 wählen. Ein positiver Wert bedeutet, dass je nach Wahl von BASS oder TREBL E tiefe bzw. hohe Frequenzen verstärkt werden. Ein negativer Wert bedeutet eine Abschwä- chung der entsprechenden Frequenzen. DIMMER Sie können auch die Helligkeit der Anzeige Ihren Bedürfnissen anpassen. Drücken Sie an Ihrem eingeschalteten elements die Menü-Taste

und wäh- len Sie anschließend mit den Tasten << und >> den Menüpunkt D I MMER aus. Mit den Tasten + und - können Sie zwischen den drei Helligkeitsstufen D I M LO, D I M M I und D I M H I wählen. Dabei ist D I M LO die dunkelste Einstellung und D I M H I die hellste Einstellung. TASTENBELEUCHTUNG Ihr elements verfügt über eine Beleuchtung der Tasten

. Diese leuch- tet, sobald Sie Ihren elements einschalten und erlischt, wenn Sie Ihr Gerät ausschalten. Die Beleuchtung können Sie auch komplett deaktivieren. Um die Tastenbeleuchtung zu verändern, drücken Sie bei eingeschaltetem ele- ments einmal die Menü-Taste

. Wählen Sie anschließend mit den Tasten << und >> den Menüpunkt L I GHT aus. Mit den Tasten + und - können Sie nun die Helligkeit der Tastenbeleuchtung Ihres elements einstellen. Sie haben die Wahl zwischen sehr heller (H I GH), nor- maler (M I D) und schwacher Beleuchtung (LO

KOPFHÖRER An den Kopfhöreranschluss

können Sie Kopfhörer mit einem 3,5 mm Klin- kenstecker anschließen. Achten Sie darauf, den Kopfhöreranschluss

nicht mit dem Aux-In-Anschluss

zu verwechseln. Vermeiden Sie das Hören über Kopfhörer mit dauerhaft hoher Lautstärke. Es besteht die Gefahr > von bleibenden Gehörschäden! Achten Sie besonders darauf, dass Kinder die Lautstärke nicht zu hoch einstellen. AUX-IN Über den Aux-In-Anschluss können Sie ein externes Gerät anschließen und die Musik dieses Gerätes (wie z.B. eines MP3-Players) mit dem hervorragenden Klang Ihres elements genießen. Schließen Sie dafür dafür Ihr externes Gerät mit dem Verbindungskabel an die 3,5 mm Klinkenbuchse

an. Lesen Sie für Informationen zum Aux-Betrieb auf Seite 13 nach. Achten Sie darauf, den Aux-In-Anschluss

nicht mit dem Kopf- hörerausgang

zu verwechseln. Aufgrund der vielen verschiedenen Verbindungsmöglichkeiten kann es sein, dass das mitgeliefer- > te Aux-Kabel nicht für alle Geräte passt. Das von Ihnen benutzte Gerät muss die Audio-Daten über eine 3,5 mm Klinkenbuchse ausgeben. Zur Verbindung mit Ihrem elements eignet sich z.B. der Kopfhörerausgang eines MP3-Players oder der Line-Ausgang eines Computers. Beachten Sie auch die Angaben im Kapitel TECHNISCHE ATEN auf Seite 19. ANTENNEN Ihr elements kann im FM- und im AM-Frequenzbereich Sender empfangen. Für den Empfang von FM-Sendern kann bei guten Empfangsbedingungen die ein- gebaute Antenne ausreichen. Möchten Sie die eingebaute Antenne verwenden, stellen Sie den Antennenwahlschalter

bitte auf „INT“. Möchten Sie den Empfang verbessern, schließen Sie entweder die mitgelieferte Wurfantenne an den „&-!NTENNAh-Anschluss

an oder verbinden Sie Ihren elements über denselben Anschluss

mit Ihrer Hausantenne. Haben Sie einen Kabelanschluss, so können Sie den Antennenanschluss > ⑧ Ihres elements mit einem handelsüblichen Coaxialkabel mit Ihrer Antennensteckdose verbinden und so Radio über Kabel empfangen. Dieses Coaxialkabel ist nicht im Lieferumfang enthalten. Manual_Cubo_AU-4000_DE.indd 17 20.10.2008 00:49:5618 Wenn Sie Sender aus dem AM-Frequenzbereich empfangen möchten, müssen Sie die mitgelieferte Rahmenantenne anschließen. Stecken Sie dazu bitte den 3,5 mm Klinkenstecker der Antenne in den „!-!NTENNAh-Anschluss

Ihres elements . Bitte achten Sie darauf, die Anschlüsse

nicht zu verwechseln. Das Frequenzband FM entspricht dem UKW-Bereich und liegt im VHF-Band II zwischen 87,5 MHz > und 108,0 MHz. Das AM-Frequenzband entspricht dem Mittelwellenbereich und liegt zwischen 522 kHz und 1620 kHz. DIEBSTAHLSICHERUNG Um Ihren elements vor Diebstahl zu schützen, verfügt Ihr Gerät über einen Anschluss für ein Kensington-Schloss

. Dort können Sie jedes Schloss anschie- ßen, dass mit dem Anschluss eines Kensington-Schlosses kompatibel ist. Das Schloss ist nicht im Lieferumfang enthalten. > STROM Die Stromversorgung Ihres elements erfolgt über den mitgelieferten Netzad- apter mit der Modellnummer VA24B-120200. Bitte stecken Sie diesen zuerst in die Steckdose und stecken Sie dann den Adapterstecker in den „$#6“-An- schluss

Verwenden Sie ausschließlich den mitgelieferten Netzadapter (Modellnummer VA24B-120200) > und beachten Sie die Sicherheitshinweise auf Seite 4 und 5.Manual_Cubo_AU-4000_DE.indd 18 20.10.2008 00:49:5619 Svenska Nederlands Français Italiano Deutsch English Español

12. TECHNISCHE DATEN

Anzeige 8 stellige VFD-Anzeige interne Batterieversorgung 3 V Lithium Batterie (IEC-Code: CR2032) Leistungsaufnahme im Standby-Betrieb ca. 1,5 W Abmessungen ca. 210 x 130 x 120 mm Gewicht ohne Netzteil ca. 1600 g Aux-In: max. Eingangsspannung 250 mV eff. Eingangsimpedanz 22 kOhm .ETZADAPTER Modellnummer VA24B-120200 Eingang 100-240 V~ AC, 0,7 A, 50-60 Hz Ausgang 12 V DC, 2,0 A Abmessungen ca. 81,5 x 49,5 x 48,5 mm Gewicht ca. 200 g Manual_Cubo_AU-4000_DE.indd 19 20.10.2008 00:49:5620

BATTERIE Bitte bedenken Sie, dass Sie als Endverbraucher verpflichtet sind, Batterien, die Abfälle sind, an einen Vertreiber oder an von den öffentlich-rechtlichen Entsor- gungsträgern dafür eingerichteten Rücknahmestellen zurückzugeben. GERÄT Bitte bedenken Sie, dass Ihr Unterhaltungselektronikgerät der Europäischen Richtlinie 2002/96/EC zur Reduktion von Elektronikschrott unterliegt. Beachten Sie daher, dass es untersagt ist, Ihr Gerät im Haushaltsmüll zu s entsorgen. Informationshinweise zur Entsorgung alter Geräte erhalten Sie bei der s Gemeindeverwaltung, der Müllentsorgungsverwaltung und dem Geschäft, in dem Sie dieses Produkt erworben haben. Sie können Ihr Gerät kostenlos bei kommunalen Sammelstellen abgeben.s Durch ordnungsgemäße Entsorgung alter Geräte verhindern Sie Umweltschäden s und gefährden Ihre Gesundheit nicht. Manual_Cubo_AU-4000_DE.indd 20 20.10.2008 00:49:5621 Svenska Nederlands Français Italiano Deutsch English Español

14. PROBLEMBEHANDLUNG

!CHTUNG Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren; dadurch erlischt der Garantieanspruch. Öffnen Sie das Gehäuse nicht, da die Gefahr von elektrischen Schlägen besteht. Wenn eine Fehlfunktion auftritt, prüfen Sie zuerst die unten aufgeführten Punkte, bevor Sie das Gerät zur Reparatur bringen. Wenn Sie einen Fehler anhand dieser Empfehlungen nicht beheben können, wenden Sie sich bitte an Ihren Händler oder an unseren Kundenservice. 5HRZEITWIRDNICHTGESPEICHERT Verliert Ihr Gerät nach dem Trennen vom Stromnetz die eingestellte Uhrzeit, so haben Sie entweder die herausschauende Schutzfolie der Batterie nicht entfernt oder die eingebaute Batterie ist leer bzw. falsch eingesetzt. Lesen Sie bitte den Abschnitt „I NBETRIEBNAHME “ auf Seite 9 oder ersetzen Sie die Batterie. "ATTERIEERSETZEN Wenn Sie die Batterie ersetzen, achten Sie dabei bitte auf die Verwendung des richtigen Batterietyps und auf die korrekte Polung. Lassen Sie einen Austausch im Zweifelsfall von Ihrem Fachhändler vornehmen. Batterien gehören nicht in den Hausmüll. Lesen Sie auch die Hinweise zur Entsorgung auf Seite 20.

3CHLECHTE%MPFANGSQUALITÊT

Falls Sie die interne FM-Antenne benutzen, kann es sein, dass der Standort Ihres elements keine bessere Empfangsqualität zulässt. In diesem Fall sollten Sie die externe Antenne benutzen. Nutzen Sie die externe Antenne, stellen Sie sicher, dass der Antennenwahlschal- ter

auf „EXT“ gestellt ist. Rollen Sie die mitgelieferte Wurfantenne ganz aus und verändern Sie ggf. die Lage der Wurfantenne.

Falls Sie keinen Ton hören, suchen Sie einen Sender und erhöhen Sie die Laut- stärke. Möglicherweise ist ein Gerät am Kopfhöreranschluss

angeschlossen. $ER!LARMFUNKTIONIERTNICHT Stellen Sie sicher, dass der Alarm aktiviert ist (Alarmsymbol in der Anzeige), dass Sie die richtige Quelle und die richtige Lautstärke gewählt haben, und dass kein Gerät am Kopfhöreranschluss

sonoro audio GmbH & Co. KG Unter Goldschmied 6 50667 Köln Deutschland www.sonoro-audio.com

sonoro audio GmbH & Co. KG Unter Goldschmied 6 50667 Köln Deutschland www.sonoro-audio.com
