D Originalbetriebsanleitung Laser-Distanzmesser

Art.-Nr.: 22.700.80 I.-Nr.: 11016

1 2 1 3 4 5 6

2 6 a b 6 3 A B C D 4 F E

4a 1 2 3

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung

-6-

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

-7.

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Spezielle Hinweise zum Laser

Vorsicht: Laserstrahlung

Nicht in den Strahl blicken

Laserklasse 2

• Niemals direkt in den Strahlengang blicken.
- Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
- Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
• Lasermodul niemals öffnen.

• Es ist nicht erlaubt Veränderungen am Laser vorzunehmen um die Leistung des Lasers zu erhöhen.
• Der Hersteller übernimmt keine Haftung für Schäden die durch Nichtbeachtung der Sicherheitshinweise entstehen.

Sicherheitshinweise zu den Batterien Nutzung der Batterien

• Das Einsetzen von Batterien bei eingeschaltetem Laser kann zu Unfällen führen.
• Bei ungeeigneter Benutzung kann es zum Auslaufen der Batterien kommen. Vermeiden Sie Kontakt mit der Batterieflüssigkeit. Falls Sie in Kontakt mit Batterieflüssigkeit kommen sollten, reinigen Sie den Körperteil mit fließendem Wasser. Sollte Batterieflüssigkeit in die Augen geraten, sollten Sie zusätzlich sofort einen Arzt aufsuchen.
• Ausgelaufene Batterieflüssigkeit kann zu Hautreizungen und Verbrennungen führen.
• Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus.
• Laden Sie Batterien niemals wieder auf, die nicht dafür geeignet sind. Explosionsgefahr!
• Halten Sie Batterien von Kindern fern, schließen Sie sie nicht kurz oder nehmen Sie sie nicht auseinander.
• Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschluckt wurde.
• Reinigen Sie Batterle- und Gerätekontakte vor dem Einlegen bei Bedarf.
• Achten Sie beim Einlegen auf die richtige Polarität.
• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr.
  • Tauschen Sie immer alle Batterien gleichzeitig aus.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien mileinander.
  • Stellen Sie sicher, dass das Gerät nach Gebrauch abgeschaltet ist.
• Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

D

2. Gerätebeschreibung und Lieferumfang

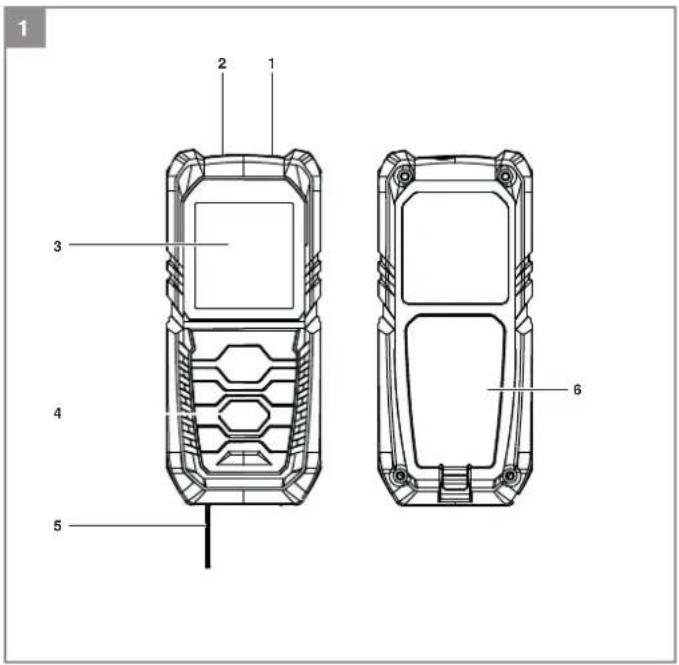

2.1 Gerätebeschreibung (Bild 1)

1. Sensor
2. Laser
3. Display
4. Tastenfeld
5. ausklappbarer Anschlag
6. Batteriefachabdeckel

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden)
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
  • Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Laserdistanzmesser
• Tasche
• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Der Laser ist zum Messen von Distanzen, Flächen und Volumen geeignet.

Das Gerät darf nur nach dieser Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Reichweite: 0,05 - 50 m

Genauigkeit: +/- 2 mm

Stromversorgung: .....2x 1,5V, Typ AAA (LR03)

Laserklasse: 2

Wellenlänge Laser: 635 nm

5. Vor Inbetriebnahme

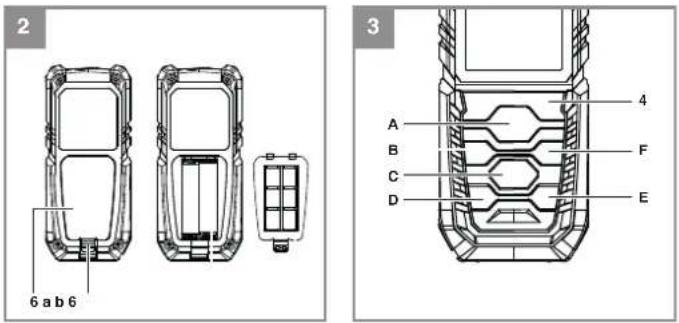

Batterien einsetzen/wechseln (Bild 2)

• Schalten Sie das Gerät aus.

• Entfernen Sie die Batteriefachabdeckung (6), indem Sie den Verschluss (a) nach Innen drücken und die Batteriefachabdeckung nach oben klappen.
• Legen Sie die Batterien (b) ein, achten Sie dabei auf die richtige Polarität.
• Setzen Sie die Batteriefachabdeckung wieder ein und achten Sie darauf, dass der Verschluss einrastet.

6. Bedienung

Hinweis!

Messweite und die Messgenauigkeit können von Umgebungseinfl üssen wie z. B. Sonnenlicht oder durch schlechten Reflexionsgrad beeinflusst werden und beeinträchtigen das Messergebnis.

6.1 Erklärung der Funktionstasten (Bild 3)

A Einschalt-/ Mess-Taste
B Messoptionen-Taste
C Ausschalttaste/löschen
D Addition
E Subtraktion
F Auswahl des Distanzmess-Bezugszpunktes / Auswahl der Messeinheit

6.2 Laser Ein-/Ausschalten

• Drücken Sie die Einschalt-/Messtaste (A) etwas länger, um den Laser einzuschalten.
• Drücken und halten Sie für etwa 1 Sekunde die Ausschalttaste (C), um den Laser auszuschalten.

D

6.3 Maßeinheit einstellen (Bild 3 Pos. 4 F)

Als Standard ist die metrische Maßeinheit Meter (m) eingestellt. Sie können aber auch zwischen 3 weiteren Einheiten auswählen. Drücken und halten Sie dabei die Taste F bis sich die Einheit ändert. Wiederholen Sie diesen Vorgang bis die gewünschte Maßeinheit angezeigt wird.

6.4 Bezugspunkt einstellen (Bild 3 - 4)

Es kann von 3 verschiedenen Bezugspunkten am Gerät gemessen werden. Drücken Sie dazu kurz die Taste F und wählen Sie den gewünschten Bezugspunkt aus.

- Bezugspunkt Vorderkante (siehe Bild 4a)

- Bezugspunkt Hinterkante (siehe Bild 4a)

- Bezugspunkt ausklappbarer Anschlag (Siehe Bild 4b)

6.5 Messfunktionen verwenden

Hinweis

Nach Abschluss einer Messung schaltet sich der Laserstrahl automatisch aus. Drücken Sie die Einschalt-/ Mess-Taste.

6.5.1 Funktion: „Einfache Distanz messen“

„Kein Symbol“ (Bild 5)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

• eventuell Taste F: Bezugszpunkt am Gerät wählen

• 1x Taste A: Laser einschalten

- Laser ausrichten

• 1x Taste A: Messen

→ Ergebnis wird unten in m angezeigt

6.5.2 Funktion: „Fortlaufende Distanz messen (min/max)“

„Symbol|→|“ (Bild 6)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

• eventuell Taste F: Bezugszpunkt am Gerät wählen

• 1x Taste A: Laser einschalten

• Laser ausrichten

• 1x Taste A für 2 Sekunden: fortlaufend Messen

→ Min: kleinstes Messergebnis wird angezeigt (Bild 6a)

→ Max: höchstes Messergebnis wird ange-

zeigt (Bild 6b)

Ganz unten wird der aktuelle Messergebnis in

Echtzeit angezeigt

6.5.3 Funktion: „Flächen messen“

„Symbol (Bild 7)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

• 1x Taste B: Funktion auswählen

• eventuell Taste F: Bezugszpunkt am Gerät wählen

• 1x Taste A: Laser einschalten

- Laser ausrichten

• 1x Taste A: Flächenlänge messen

• 1x Taste A: Laser einschalten

- Laser ausrichten

• 1x Taste A: Flächenbreite messen

→ Ergebnis wird unten in m² angezeigt

6.5.4 Funktion: „Volumen messen“

„Symbol ^□ “ (Bild 8)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

• 2x Taste B: Funktion auswählen

• eventuell Taste F: Bezugszpunkt am Gerät wählen

• 1x Taste A: Laser einschalten

- Laser ausrichten

• 1x Taste A: Raumlänge messen

• 1x Taste A: Laser einschalten

- Laser ausrichten

• 1x Taste A: Raumbreite messen

• 1x Taste A: Laser einschalten

- Laser ausrichten

• 1x Taste A: Raumhöhe messen

→ Ergebnis wird unten in m ^3 angezeigt

6.5.5 Funktion: „Zwei nebeneinander stehende Flächen messen“

„Symbol □“ (Bild 9)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

• 3x Taste B: Funktion auswählen

• eventuell Taste F: Bezugszpunkt am Gerät wählen

• 1x Taste A: Laser einschalten

- Laser ausrichten

D

• 1x Taste A: Flächenbreite messen
• 1x Taste A: Laser einschalten
• Laser ausrichten
• 1x Taste A: 1. Flächenlänge messen
• 1x Taste A: Laser einschalten
- Laser ausrichten
1x Taste A: 2. Flächenlänge messen
→ Ergebnis wird unten in m² angezeigt

6.5.6 Funktion: „Indirekte Distanzmessung

„Symbol“ (Bild 10)

2 Bezugspunkte (über Satz des Pythagoras)

Vorgehensweise:

4x Taste B: Funktion auswählen

• eventuell Taste F: Bezugszpunkt am Gerät wählen

Achtung!

Gemessen wird zuerst die Hypotenuse (1.) und dann die Ankathete (2.), die im rechten Winkel zur gewünschten Distanz (Gegenkathete) liegen muss.

Der eingestellte Bezugszpunkt am Gerät und die Messposition müssen beim Setzen beider Punkte gleich sein!

• 1x Taste A: Laser einschalten
- Laser ausrichten
• 1x Taste A: ersten Punkt (Hypothenuse) der
zu berechnenden Distanz setzen
• 1x Taste A: Laser einschalten
• Laser ausrichten
• 1x Taste A: zweiten Punkt (Ankathete) der zu berechnenden Distanz setzen
→ Ergebnis wird unten in m angezeigt

6.5.7 Funktion: „Indirekte Distanzmessung

3 Bezugspunkte

(über Satz des Pythagoras)"

“(Bild 11)

„Symbol

Vorgehensweise:

• 1x Taste A etwas länger drücken:

Gerät einschalter

• 5x Taste B: Funktion Flächenmessung

• eventuell Taste F: Bezugszpunkt am Gerät wählen

Achtung!

Gemessen wird zuerst die Hypotenuse (1.) und dann die Ankathete (2.), die im rechten Winkel zur gewünschten Distanz (Gegenkathete) liegen muss.

Der eingestellte Bezugszpunkt am Gerät und die Messposition müssen beim Setzen beider Punkte gleich sein!

• 1x Taste A: Laser einschalten
• Laser ausrichten
• 2x Taste A: ersten Punkt (Hypothenuse 1) der zu berechnenden Distanz setzen
• 1x Taste A: Laser einschalten
• Laser ausrichten
• 1x Taste A: zweiten Punkt (Ankathete) der zu berechnenden Distanz setzen
• 1x Taste A: Laser einschalten
• Laser ausrichten
- 1x Taste A: dritten Punkt (Hypothenuse 2) der zu berechnenden Distanz setzen → Ergebnis wird unten in m angezeigt

6.5.8 Funktion: „Absteckfunktion

(min. 10 cm = 0,1m)

„Symbol|→|“ (Bild 12)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

• 6x Taste B: Funktion auswählen

• eventuell Taste F: Bezugszpunkt am Gerät wählen

• Taste D (+): Ziffer auswählen

• Taste E (-): Größe einstellen

• 1x Taste A: Messung

- Gerät von Bezugspunkt nach hinten weg bewegen

→ Schneller Piepton signalisiert, dass der ge-

wünschte Abstand erreicht wurde

6.5.9 Funktion: „Ergebnisse addieren/subtrahieren“

„Symbol +/-“ (Bild 13)

Vorgehensweise:

• 1x Taste A etwas länger drücken: Gerät einschalten

- Taste F : gewünsche Funktion (Distanz, Fläche, Volumen) auswählen

• Ergebnisse messen (wie oben beschrieben)

• 1x Taste D (+): Addition der erneuten Messung

- 1x Taste E (-): Subtraktion der erneuten Messung

→ Ergebnis wird unten in m angezeigt

D

6.6 Werte löschen (Bild 3 / Pos. 4)

Um eventuell falsch gemessene Werte wieder zu löschen, drücken Sie kurz die Taste C. Danach kann erneut gemessen werden.

6.7 Speicher (Bild 3 / Pos. 4 D, E, C)

Die letzten 20 gemessenen Werte werden automatisch im Speicher hinterlegt. Um in den Speicher hinein zu kommen, drücken Sie die Taste D (+) oder E (-). Mit diesen Tasten können Sie auch den Speicher durchsuchen. Um die gespeicherten Werte wieder zu löschen, drücken Sie die Taste C.

7. Reinigung, Wartung und

Ersatzteilbestellung

7.1 Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche und halten Sie den Laserdistanzmesser stets sauber. Tauchen Sie das Messwerkzeug nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie für das Reinigen des Geräts bei leichten Verschmutzungen keine Reinigungs- oder Lösungsmittel sondern wischen Sie es mit einem feuchten Tuch ab. Die Empfangslinse muss mit großer Sorgfalt gepfli get werden.

7.2 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatz-

teils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeits-

ergebnis empfehlen wir

hochwertiges Zubehör von

kwb ! www.kwb.eu

[e-mail]

8. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Entsorgung der Batterien

Batterien beinhalten umweltgefährdende Materialien. Werfen Sie Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt werden. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.

iSC

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

-12-

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauft ordering: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

-13-

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z. B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweitbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Sleine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches molden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantleumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

-14-

Einhell SERVICE

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein benatendes Technikerteism, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE ZUBEHÖR PRODUKT-INFORMATIONEN PREIS-INFORMATIONEN VERFÜGBARKEITEN TRACK & TRACE GARANTIEVER-LÄNGERUNGEN REPARATUR-SERVICE SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: 09951 - 959 2000

Telefax: 09951-9591700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Table of contents

6.5.3 Funktion: „Mål fl ader“

Symbol □ „ (fi g. 7)

Fremgangsmäde:

6.5.4 Funktion: „Mål volumen“

Symbol □ „ (fi g. 8)

6.5.6 Funktion: „Indirekte afstandsmäling

„Symbol“ (fi g. 10)

6.5.1 Funktion: „Mäta enkel distans“

„Ingen symbol“ (bild 5)

Gōr sa hār

6.5.3 Funktion: „Mäta ytor“

„Symbol (bild 7)

Gör så här:

6.5.8 Funktion: „Utstakningsfunktion

(min. 10 cm = 0,1 m)“

„Symbol|→|“ (bild 12)

Gör så här:

6.5.9 Funktion: „Addera/subtrahera resultat“

4. Technische gegevens

D. Konformitätserkörung: Wirkieren Konformität gemäß EU-

Richtlinie und Norman für Artikel

N. Cumperschömmen: 16 erwähens verwörse - bankelst (i) Elldenkiv

N. Sainstav senkning. V. Rössler Sainstav Telfort in EO-Grekty on standarder for articles

IS Samogamisyltisalinc: VIÖ ürsakurðum semperli všč EU-rapluperő os

stöðum hydir vänutoqund

Laser-Distanzmesser\* TC-LD 50 (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

□(EU)2015/1188

□2014/35/EU

2006/28/EC

x 2014/30/EU

2014/32/EU

2014/53/EU

□2014/58/EU

□2014/06/20 □(EUR2014/

(EU)2016/426

Name to Baby

□(EU)2016/425

2011/65/EU_(EU)2015/863

2006/42/EC

□Annex IV

Notified Body:

Reg. No.

2000/14/EC 2005/88/EC

□Annex V

Annex VI

Noise: measured L_ = dB (A); guaranteed L_ = dB (A)

P = kW; L/∅ = cm

Notified Body:

2012/46/EU_(EU)2016/1628

Emission No.

Standard references: EN 60825-1; EN 61326-1

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 22.02.2021

First CE: 16

Art.-No.:22.700.80 I.-No.:11016

Wiesenweg 22, D-94405 Landauflear

- 100 mm x 20 mm x 30 mm x 40 mm x 50 mm x 60 mm x 70 mm x 80 mm x 90 mm x 100 mm x 110 mm x 120 mm x 130 mm x 140 mm x 150 mm x 160 mm x 170 mm x 180 mm x 190 mm x 200 mm x 210 mm x 220 mm x 230 mm x 240 mm x 250 mm x 260 mm x 270 mm x 280 mm x 290 mm x 300 mm x 310 mm x 320 mm x 330 mm x 340 mm x 350 mm x 360 mm x 370 mm x 380 mm x 390 mm x 400 mm x 410 mm x 420 mm x 430 mm x 440 mm x 450 mm x 460 mm x 470 mm x 480 mm x 490 mm x 500 mm x 510 mm x 520 mm x 530 mm x 540 mm x 550 mm x 560 mm x 570 mm x 580 mm x 590 mm x 600 mm x 610 mm x 620 mm x 630 mm x 640 mm x 650 mm x 660 mm x 670 mm x 680 mm x 690 mm x 700 mm x 710 mm x 720 mm x 730 mm x 740 mm x 750 mm x 760 mm x 770 mm x 780 mm x 790 mm x 800 mm x
