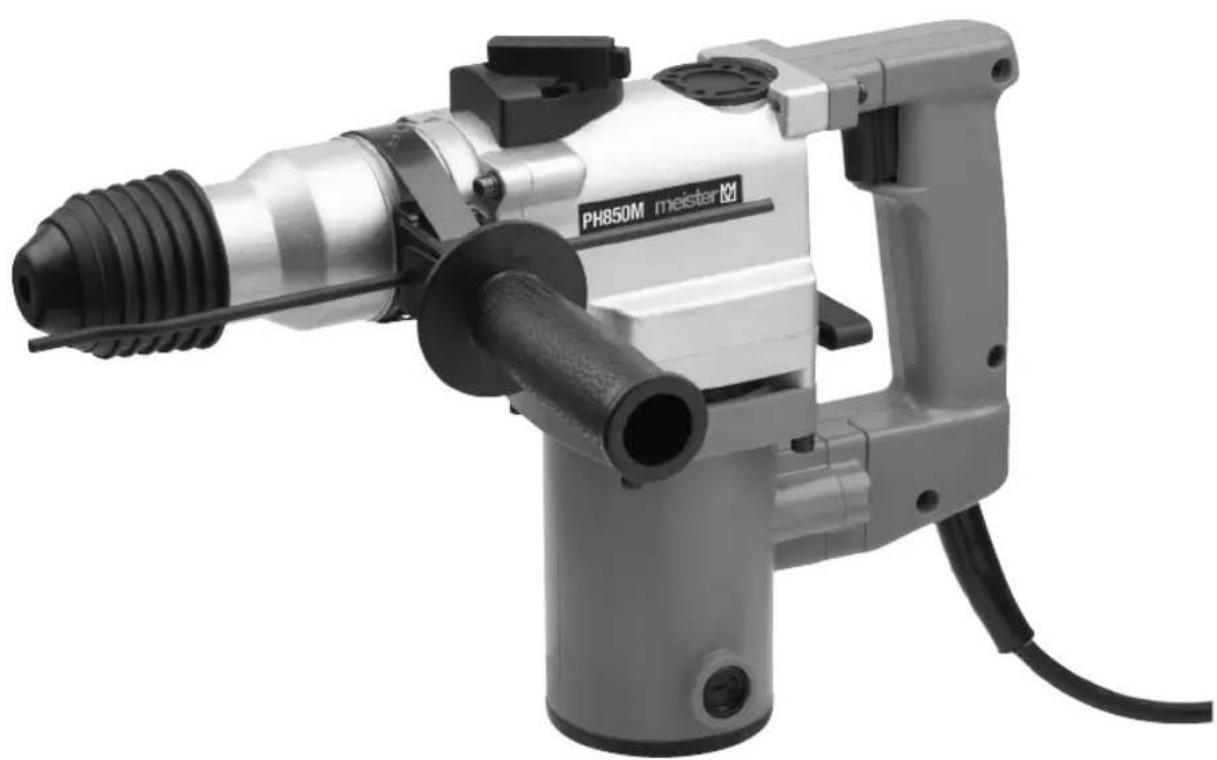

BEDIENUNGSANLEITUNG PH850M Meister Craft

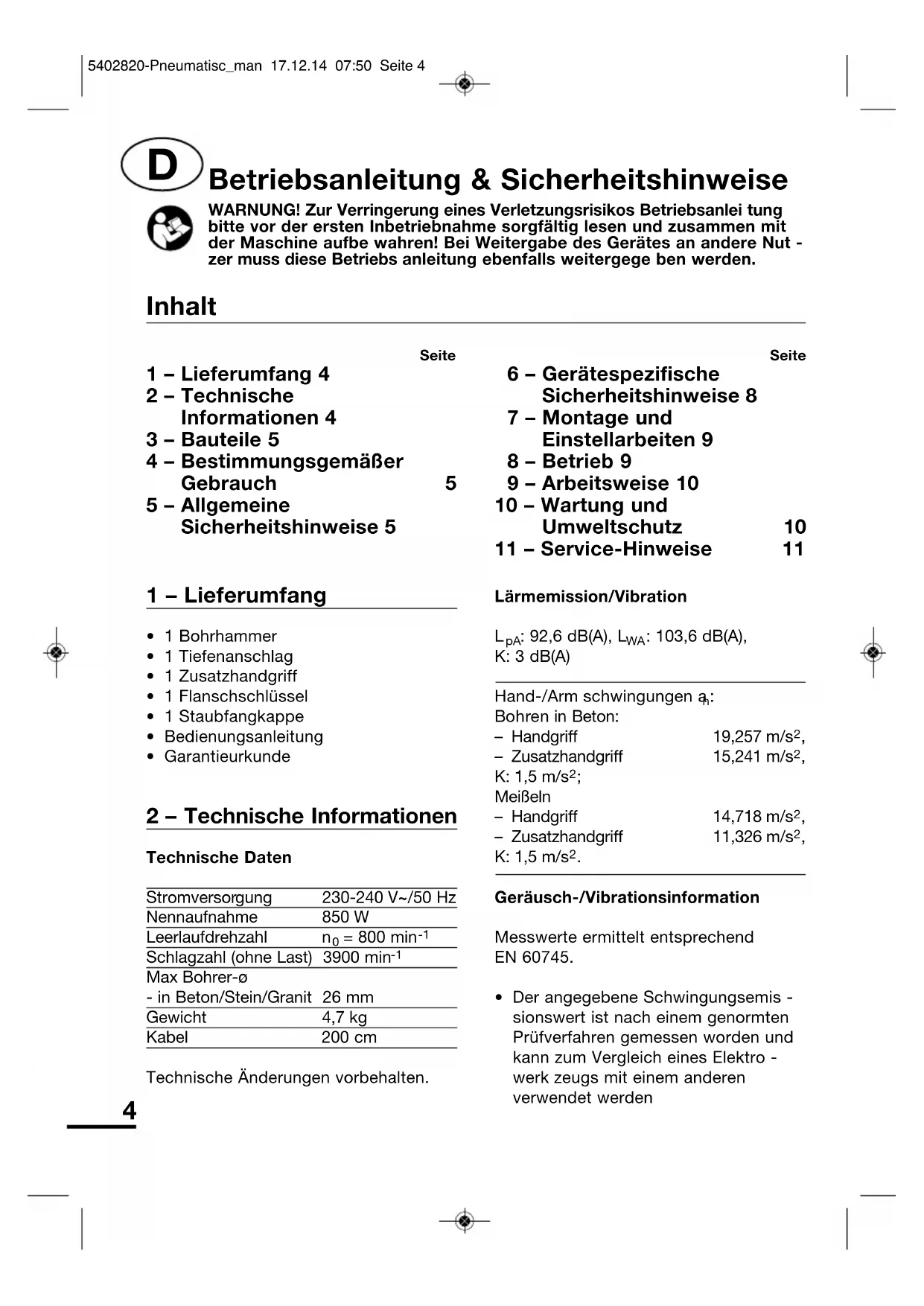

5402820-Pneumatisc_man 17.12.14 07:50 Seite 3Betriebsanleitung & Sicher heits hinweise WARNUNG! Zur Verringerung eines Verletzungsrisikos Betriebsanlei tung bitte vor der ersten Inbe trieb nahme sorg fältig lesen und zusammen mit der Maschine aufbe wahren! Bei Weitergabe des Gerätes an andere Nut -zer muss diese Betriebs anleitung ebenfalls weitergege ben werden. Seite 1 – Lieferumfang 4 2 – Technische Informationen 4 3 – Bauteile 5 4 – Bestimmungsgemäßer Gebrauch 5 5 – Allgemeine Sicherheitshinweise 5 Seite 6 – Gerätespezifische Sicherheitshinweise 8 7 – Montage und Einstellarbeiten 9 8 – Betrieb 9 9 – Arbeitsweise 10 10 – Wartung und Umweltschutz 10 11 – Service-Hinweise 11 Inhalt

• 1 Bohrhammer• 1 Tiefenanschlag• 1 Zusatzhandgriff• 1 Flanschschlüssel• 1 Staubfangkappe• Bedienungsanleitung• Garantieurkunde 2 – Technische Informationen Technische Daten Stromversorgung 230-240 V~/50 Hz Nennaufnahme 850 WLeerlaufdrehzahl n = 800 min Schlagzahl (ohne Last) 3900 min Max Bohrer-ø - in Beton/Stein/Granit 26 mmGewicht 4,7 kgKabel 200 cmTechnische Änderungen vorbehalten.Lärmemission/Vibration

– Zusatzhandgriff 15,241 m/s

Meißeln– Handgriff 14,718 m/s

– Zusatzhandgriff 11,326 m/s

Geräusch-/VibrationsinformationMesswerte ermittelt entsprechendEN 60745.• Der angegebene Schwingungsemis -sionswert ist nach einem genormtenPrüfverfahren gemessen worden undkann zum Vergleich eines Elektro -werk zeugs mit einem anderenverwendet werden5402820-Pneumatisc_man 17.12.14 07:50 Seite 4• Der angegebene Schwingungsemis - sionswert kann auch zu einer ein lei - ten den Einschätzung der Aussetzung verwendet werden

• Der Schwingungsemissionswert kann während der tatsächlichen Benutzung des Elektrowerkzeugs sich von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird

• Alle Anteile sind des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft

• Um Vibrationsrisiko zu vermeiden, tragen Sie Handschuhe beim Gebrauch

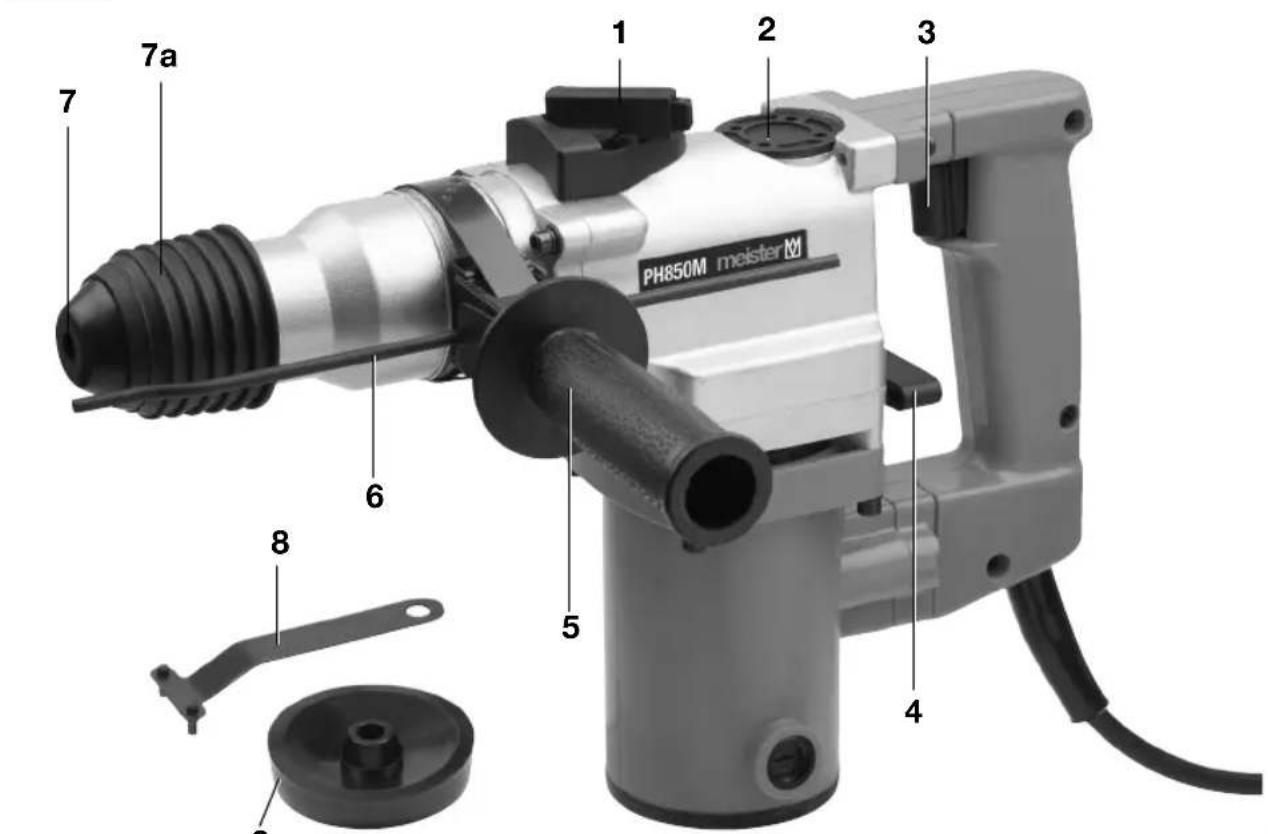

• Die Arbeitszeit begrenzen und die tatsächliche Betriebszeit abkürzen. Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer - den. Hierbei erfolgt die Einschätzung der Beeinträchtigung unter Berück - sichti gung der tatsächlichen Nutzungs - bedin gungen. (Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen, d. h. auch Zeiten, in welchen das Elektro werkzeug abgeschaltet ist und solche, in welchen es zwar einge - schaltet ist, aber ohne Belastung läuft.) ACHTUNG! Eine gewisse Lärmbelästigung durch dieses Gerät ist nicht vermeidbar. Verlegen Sie daher lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken Sie die Arbeitsdauer auf das Notwendigste. ACHTUNG! Die Einwirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeigneten Gehörschutz arbeiten. In der Nähe befindliche Personen sollten daher ebenfalls einen geeigneten Gehörschutz tragen. 3 – Bauteile 1 Wahlschalter Bohren/Meißeln 2 Getriebefett-Einfüllöffnung 3 Ein-/Ausschalter 4 Schlagwerk Ein-/Ausschalter 5 Zusatzhandgriff 6 Tiefenanschlag 7 Bohrfutter 7a Haltebuchse 8 Flanschschlüssel 9 Staubfangkappe 4 – Bestimmungsgemäßer Gebrauch Dieser Bohrhammer ist für Bohren, Ham - merbohren in Beton/Stein/Mauerwerk sowie für leichte Meißelarbeiten im häuslichen Gebrauch geeignet. Nur ge- eignetes Zubehör (Herstellerangaben beachten) verwenden. Alle anderen An- wendungen werden ausdrücklich ausge - schlossen. Bohrfutter geeignet für Werkzeuge nach dem SDS+-System Dieses Gerät ist nur zum Einsatz im häuslichen Bereich bestimmt. 5 – Allgemeine Sicherheits - hin weise für den Um - gang mit Elektrowerk - zeugen WARNUNG! Lesen Sie alle Si - cherheitshinweise und Anwei - sun gen. Versäumnisse bei der Einhal - tung der Sicherheitshinweise und An -

5402820-Pneumatisc_man 17.12.14 07:50 Seite 5weisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin wei - se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen - dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro - werkzeuge (mit Netzkabel) und auf akku betriebene Elektrowerkzeuge (ohne Netzkabel). Arbeits platz si cherheit

• Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Un ord - nung und unbeleuchtete Arbeits be - reiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektro - werkzeug nicht in explosions ge - fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Per - sonen während der Benut zung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kon trolle über das Gerät verlieren. Elektri sche Sicherheit

• Der Anschlussstecker des Elek - trowerkzeuges muss in die Steck - dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste - cker gemeinsam mit schutzge erd e - ten Elektrowerkzeug. Unver änderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät er höht das Risiko eines elektri schen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä - digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges.

• Wenn Sie mit einem Elektrowerk - zeug im Freien arbeiten, verwen den Sie nur Verlängerungskabel, die auch für den Außenbereich zuge - lassen sind. Die Anwendung eines für den Außenbereich geeig neten Verlängerungskabels ver rin gert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektro werk - zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutz schal ter. Der Einsatz eines Fehler strom schutz - schalters vermindert das Risiko eines elektrischen Schla ges. Sicher heit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit ei nem Elektrowerkzeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika -

5402820-Pneumatisc_man 17.12.14 07:50 Seite 6menten stehen. Ein Moment der Unacht samkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutz aus - rüstung und immer eine Schutz - brille. Das Tragen persön li cher Schutz - ausrüstung, wie Staub maske, rutschfeste Sicherheits schu he, Schutz - helm oder Gehör schutz, je nach Art und Einsatz des Elektro werkzeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsich tigte lnbetriebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie ßen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein schalten. Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Geräteteil be - findet, kann zu Verletzungen führen.

• Vermeiden Sie abnormale Kör per - haltung. Sorgen Sie für einen sich - eren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro werkzeug in uner war - teten Situ ationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auf fang - einrichtungen montiert wer den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer den. Verwen - dung einer Staubab saugung kann Gefährdungen durch Staub verringern. Ver wen dung und Behandlung des Elektro werkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk zeug. Mit dem passenden Elektro werkzeug arbeiten Sie besser und sicherer im angegebenen Leis tungs bereich.

• Benutzen Sie kein Elektrowerk zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein - stellungen vornehmen, Zube hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elek tro - werkzeuge außerhalb der Reich - weite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von un er - fah renen Personen benutzt werden.

• Pflegen Sie das Gerät mit Sorg falt. Kontrollieren Sie, ob beweg liche Teile einwandfrei funktio nieren und nicht klemmen, ob Teile gebrochen oder so beschä digt sind, dass die

5402820-Pneumatisc_man 17.12.14 07:50 Seite 7Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklem men sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die aus - zuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachperso nal und nur mit Originalersatztei len reparieren. Dadurch wird sicher - gestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. 6 – Gerätespezifische Sicherheitshinweise

• Tragen Sie Gehör schutz. Die Ein - wirkung von Lärm kann Gehörverlust bewirken.

• Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Ver - letzungen führen.

• Halten Sie das Gerät an den iso lier ten Griffflächen, wenn Sie Arbeiten aus - füh ren, bei denen das Einsatz werk - zeug verborgene Stromlei tun gen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsfüh - renden Leitung kann auch metallene Geräteteile unter Span nung setzen und zu einem elektrischen Schlag führen.

• Tragen Sie eine Staubschutzmaske beim Gebrauch des Gerätes.

• Die Maschine nur für deren bestim - mungs gemäßen Einsatzbereich ver - wenden.

• Während des Betriebes die Maschine im mer mit beiden Händen halten und einen sicheren Stand einnehmen.

• Steckdosen im Außenbereich müssen mit Fehlerstrom-Schutzschaltern aus - gerüstet sein.

• Späne oder Splitter dürfen niemals bei laufender Maschine entfernt werden.

• Überzeugen Sie sich, bevor Sie in eine Wand bohren, dass sich an der Bohrstelle keine unter Putz verlegten Strom-, Wasser- oder Gasleitungen befinden.

• Kleine Werkstücke müssen so gesich - ert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen wer - den können.

• Vor allen Arbeiten an der Maschine, in Arbeitspausen und bei Nichtge brauch, Stecker aus der Steckdose ziehen.

• Anschlusskabel immer vom Wirkungs - bereich fern halten.

5402820-Pneumatisc_man 17.12.14 07:50 Seite 8• Maschine nur ausgeschaltet an die Steck dose anschließen.

• Die Maschine immer mit Zusatzhand - griff verwenden.

• Personen unter 16 Jahren dürfen die Maschine nicht bedienen.

• Allgemeine Sicherheitshinweise für den Umgang mit Elektrowerkzeugen beachten!

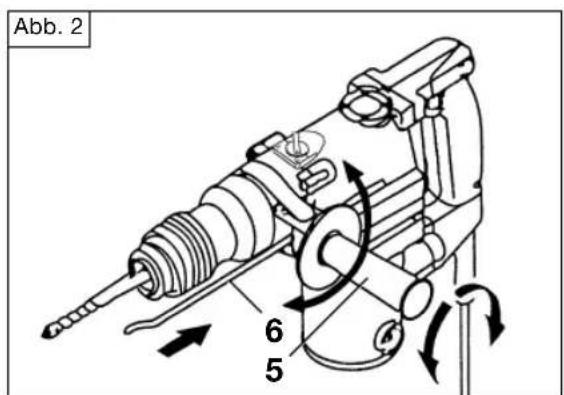

• Wenn die Anschlussleitung beschädigt wird, muss sie – um Ge fährdungen zu ver mei den – vom Hersteller oder seinem Kun den dienst vertreter ersetzt werden. Nicht in den Hausmüll entsor gen! Wichtig! Gebrauchsan - weisung beachten! Tragen Sie eine Schutz brille. Tragen Sie eine Staub schutz - maske Tragen Sie Gehör schutz. Gehäuse ist doppelt schutziso liert Freiwilliges Gütesiegel „geprüfte Sicherheit“ CE-Zeichen (Konformität mit eu ropäischen Sicherheits - normen) Aufnahme nach dem SDS+ System 7 – Montage und Einstellarbeiten Werkzeug einsetzen ACHTUNG! Netzstecker ziehen. Bohrfutter (7) nach oben richten. Leicht gefetteten Werkzeug schaft einsetzen und bis zum Rastpunkt drehen. Haltebuchse (7a) bis zum An - schlag herunterschieben: Das Werkzeug rutscht in den Aufnahme schacht. Halte - buchse loslassen – sie muss in ihre Ausgangs stellung zurückkehren. Werkzeug herausnehmen Haltebuchse (7a) nach hinten schieben, und das Werkzeug entnehmen. Zusatzhandgriff (5) einstellen (Abb. 2) Handgriff durch Linksdrehen lockern und auf eine günstige seitliche Arbeitsposi tion durch Verschieben um die Bohrachse ein stellen. Handgriff durch Rechts drehen fixieren. Tiefenanschlag (6) montieren und einstellen Zusatzhandgriff lockern und das gerade Stück des Tiefenanschlags in die Boh - rung einführen und anhand des einge - setzten Bohrers auf die gewünschte Bohrtiefe einstellen. Handgriff wieder fixieren. Nutzung der Staubfangkappe (9) Bei Überkopfarbeiten die Staubfang - kappe (9) gemäß Abb. 4 auf den Bohrer aufstecken.

5402820-Pneumatisc_man 17.12.14 07:50 Seite 98 – Betrieb Ein-/Ausschalten Die Spannung der Netzversorgung muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen.

• Einschalten: Ein-/Ausschalter (3) drücken.

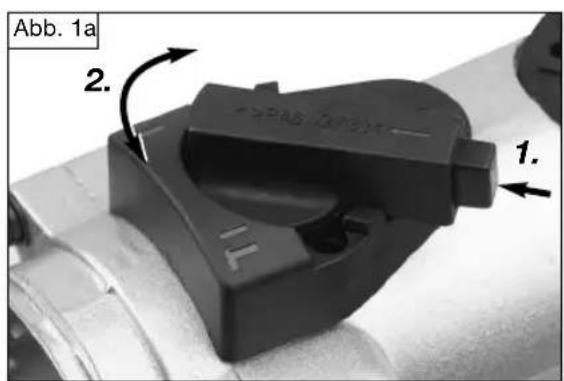

• Ausschalten: Ein-/Ausschalter (3) loslassen. Umschalten Hammerbohren, Meißeln, Bohren Wählen Sie eine geeignete Schaltkombi - nation von Schlagwerkschalter (4) und Wahlschalter (1) gemäß Abbildung 1a und Abbildung 3. Um den Wahlschalter (1) zu betätigen verfahren Sie wie folgt:

1. Schalter entriegeln

2. gewünschte Einstellung vornehmen

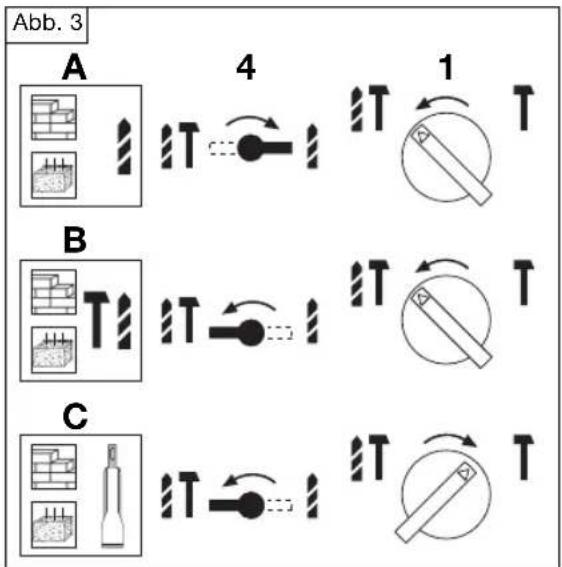

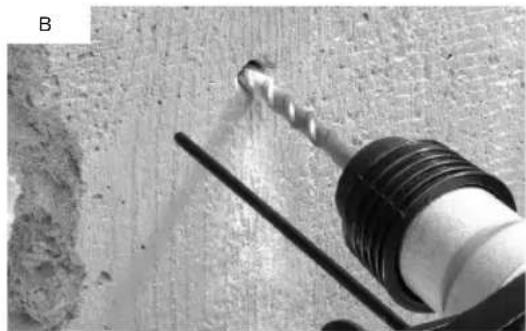

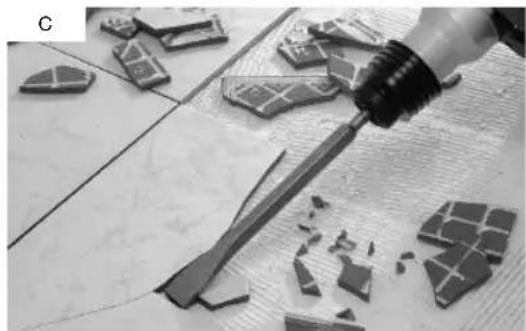

Die Einstellung bei Stillstand der Maschine vornehmen. 9 – Arbeitsweise (Abb. 1a, Abb. 3) A: Anbohren ohne Schlagwerk, z. B. Putz, Gasbeton B: Hammerbohren in Beton, Stein und Mauerwerk C: Meißeln ohne Drehfunktion in Mauer - werk oder zum Ablösen von Fliesen ACHTUNG! Die Maschine nie in Drehfunktion und mit eingesetz - tem Meißel betätigen! Den erforderlichen Schlag zum Hammer - bohren in Gestein erzeugt ein Pneumatik - schlagwerk. Dieses elektropneumatische Prinzip bewirkt eine hohe Schlagelasti - zität und ein rückstoßfreies Arbeiten. Im Gegensatz zur Schlagbohrmaschine ist die Bohrleistung nicht vom Anpressdruck abhängig. ACHTUNG! Ein höherer Anpress - druck steigert die Arbeitsleis tung daher nicht! Hinweis Mit einem passenden Adapter (nicht im Lieferumfang) lässt sich auch ein Zahn - kranz-Bohrfutter zum Arbeiten mit kon - ventionellen Bohrern an der Maschine anschließen. Entsprechende Hersteller - angaben für das Zubehör beachten.

5402820-Pneumatisc_man 17.12.14 07:50 Seite 1010 – Wartung und Umweltschutz ACHTUNG! Netzstecker ziehen! Maschinengehäuse nur mit einem feuch - ten Tuch reinigen – keine Lösungs mittel verwenden! Anschließend gut abtrock - nen. Stets die Lüftungsschlitze der Maschine sauber halten. Darauf achten, dass das Getriebe ausreichend Schmie - rung hat. Nach einer Betriebs dauer von ca. 5 Stun den Getriebefett-Einfüllöff - nung (2) mit dem Flansch schlüssel (8) abschrauben und von einem Fachmann prüfen lassen, ob genügend Fett vorhanden ist. ACHTUNG! Nicht mehr brauchbare Elektro- und Akkugeräte gehören nicht in den Hausmüll! Sie sind entspre - chend der Richtlinie 2012/19/EU für Elektro- und Elektronik- Altgeräte getrennt zu sammeln und einer um - welt- und fachgerechten Wiederverwertung zuzu - führen. Bitte führen Sie nicht mehr brauchba - re Elektrogeräte einer örtlichen Sam - mel stelle zu. Verpackungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestimmungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung. 11 – Service-Hinweise

• Bewahren Sie die Maschine, Betriebs - an leitung und ggf. Zubehör in der Original verpackung auf. So haben Sie alle Infor ma tionen und Teile stets griffbereit.

• Meister-Geräte sind weitgehend war - tung s frei, zum Reinigen der Ge häu se ge nügt ein feuchtes Tuch.

• Meister-Geräte unterliegen einer stren gen Qualitätskontrolle. Sollte dennoch ein mal eine Funk tions - störung auftreten, so sen den Sie das Gerät bitte an unsere Service-An schrift. Die Reparatur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts ver kürzt die Fehlersuche und Repa - raturzeit. Während der Garantiezeit legen Sie dem Gerät bitte Garantie- Urkunde und Kauf beleg bei.

• Sofern es sich um keine Garantiere - paratur handelt, werden wir Ihnen die Reparatur kosten in Rechnung stellen. WICHTIG! Öffnen des Gerätes führt zum Erlöschen des Garantiean - spruchs! WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Originalteile bzw. von uns frei - gegebene Teile verwendet wurden und die Reparatur nicht vom Meister Werkzeuge GmbH-Kundenservice oder einem autorisierten Fachmann durch geführt wurde! Entsprechendes gilt für die ver wen deten Zubehörteile.

• Zur Vermeidung von Transport schä - den das Gerät sicher verpacken oder die Original verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even - tuelle Repa ra turen an Meister-Geräten kosten günstig ausführen.
