Produkttyp	2U Rack-Server
Marke	Dell
Modell	PowerEdge R515
Prozessor	1 oder 2 AMD Opteron Serie 4100 Prozessoren (bis zu 8 Kerne pro Prozessor)
Arbeitsspeicher	Bis zu 256 GB DDR3 ECC (16 DIMM-Steckplätze)
Speicher	Bis zu 6 3,5" SAS/SATA-Festplatten (Hot-Swap)
RAID-Controller	PERC H200 oder H700 (RAID 0,1,5,6,10)
Stromversorgung	2 redundante Netzteile 750 W
Abmessungen (H x B x T)	86,4 x 482,4 x 666,7 mm
Gewicht	Ca. 26 kg (ohne Festplatten)
Netzwerkverbindung	2 Gigabit Ethernet-Ports Broadcom 5720, 1 dedizierter iDRAC6-Port
Erweiterungssteckplätze	2 PCIe Gen2 x8-Steckplätze, 1 PCIe Gen2 x4-Steckplatz
Hauptfunktionen	Virtualisierung, Dateiserver, Datenbank, Anwendungsserver
Fernverwaltung	iDRAC6 mit Lifecycle-Controller-Karte
Wartung	Regelmäßige Reinigung mit Druckluft, Überprüfung der Lüfter und Filter
Sicherheit	Gehäuseverriegelung, BIOS-Passwort, optionales TPM-Modul
Ersatzteile	Festplatten, Speichermodule, Netzteile, Lüfter, Controller-Karte
Reparierbarkeit	Hot-Swap-Komponenten (Festplatten, Netzteile, Lüfter), werkzeugloser Zugriff
Betriebstemperatur	10 °C bis 35 °C
Betriebsfeuchtigkeit	20 % bis 80 % nicht kondensierend
Allgemeine Informationen	Standardgarantie 1 Jahr, Dell ProSupport verfügbar

Häufig gestellte Fragen - PowerEdge R515 DELL

Wie installiere ich den Dell PowerEdge R515 Server in einem Rack?

Verwenden Sie die mitgelieferten Schienen. Befestigen Sie die Schienen am Rack, schieben Sie dann den Server hinein und stellen Sie sicher, dass er gut gestützt ist. Befestigen Sie ihn vorne mit den Schrauben. Stellen Sie sicher, dass die Belüftung ausreichend ist.

Wie konfiguriere ich RAID auf dem PowerEdge R515?

Rufen Sie das BIOS des RAID-Controllers (PERC) auf, indem Sie beim Start Ctrl+R drücken. Erstellen Sie eine Festplattengruppe und dann ein logisches Volume, indem Sie den RAID-Level (0,1,5,6,10) auswählen. Speichern und neu starten.

Wie aktualisiere ich das BIOS des PowerEdge R515?

Laden Sie die neueste BIOS-Version von der Dell Support-Website herunter. Verwenden Sie das Dell Update Package (DUP) unter Windows oder Linux oder über die iDRAC-Schnittstelle. Starten Sie nach der Anwendung neu.

Was tun, wenn der Server nicht startet?

Überprüfen Sie die Kontrollleuchten auf der Vorderseite. Konsultieren Sie den Diagnosecode (blinkende LEDs). Testen Sie das Netzteil, die Kabel und entfernen Sie nicht unbedingt erforderliche Peripheriegeräte. Verwenden Sie iDRAC, um die Logs einzusehen.

Wie tausche ich eine defekte Festplatte im laufenden Betrieb (Hot-Swap) aus?

Lokalisieren Sie die defekte Festplatte anhand der orangefarbenen Anzeige. Drücken Sie die Entriegelungstaste, ziehen Sie das Laufwerk heraus, setzen Sie eine neue kompatible Festplatte ein und schließen Sie sie wieder. Das RAID wird automatisch neu aufgebaut.

Was ist die maximale unterstützte Speicherkapazität?

Der PowerEdge R515 unterstützt bis zu 256 GB DDR3 ECC-Speicher, verteilt auf 16 DIMM-Steckplätze (8 pro Prozessor). Verwenden Sie Module von maximal 16 GB.

Wie setze ich das BIOS-Passwort zurück?

Schalten Sie den Server aus, öffnen Sie das Gehäuse und lokalisieren Sie den Clear CMOS-Jumper auf dem Motherboard. Versetzen Sie den Jumper für einige Sekunden auf die Reset-Pins und setzen Sie ihn dann zurück. Starten Sie neu.

Wie schließe ich die Netzkabel richtig an?

Schließen Sie jedes Netzteil an eine andere Stromquelle an, um Redundanz zu gewährleisten. Verwenden Sie Kabel vom Typ C13 auf C14. Stellen Sie sicher, dass die Spannung korrekt ist (100-240 V AC).

Wie überprüfe ich den Zustand der Lüfter?

Gehen Sie im BIOS zum Bildschirm Hardware Monitor oder verwenden Sie iDRAC, um die Drehzahl und den Zustand der Lüfter zu sehen. Ungewöhnliche Geräusche oder Anzeigen weisen auf einen Defekt hin. Ersetzen Sie defekte Lüfter.

Wo kann ich die Treiber und das Handbuch für den PowerEdge R515 herunterladen?

Besuchen Sie die Dell Support-Website (support.dell.com). Geben Sie die Service-Tag-Nummer ein oder wählen Sie das Modell PowerEdge R515. Laden Sie die Treiber für Ihr Betriebssystem und das Benutzerhandbuch als PDF herunter.

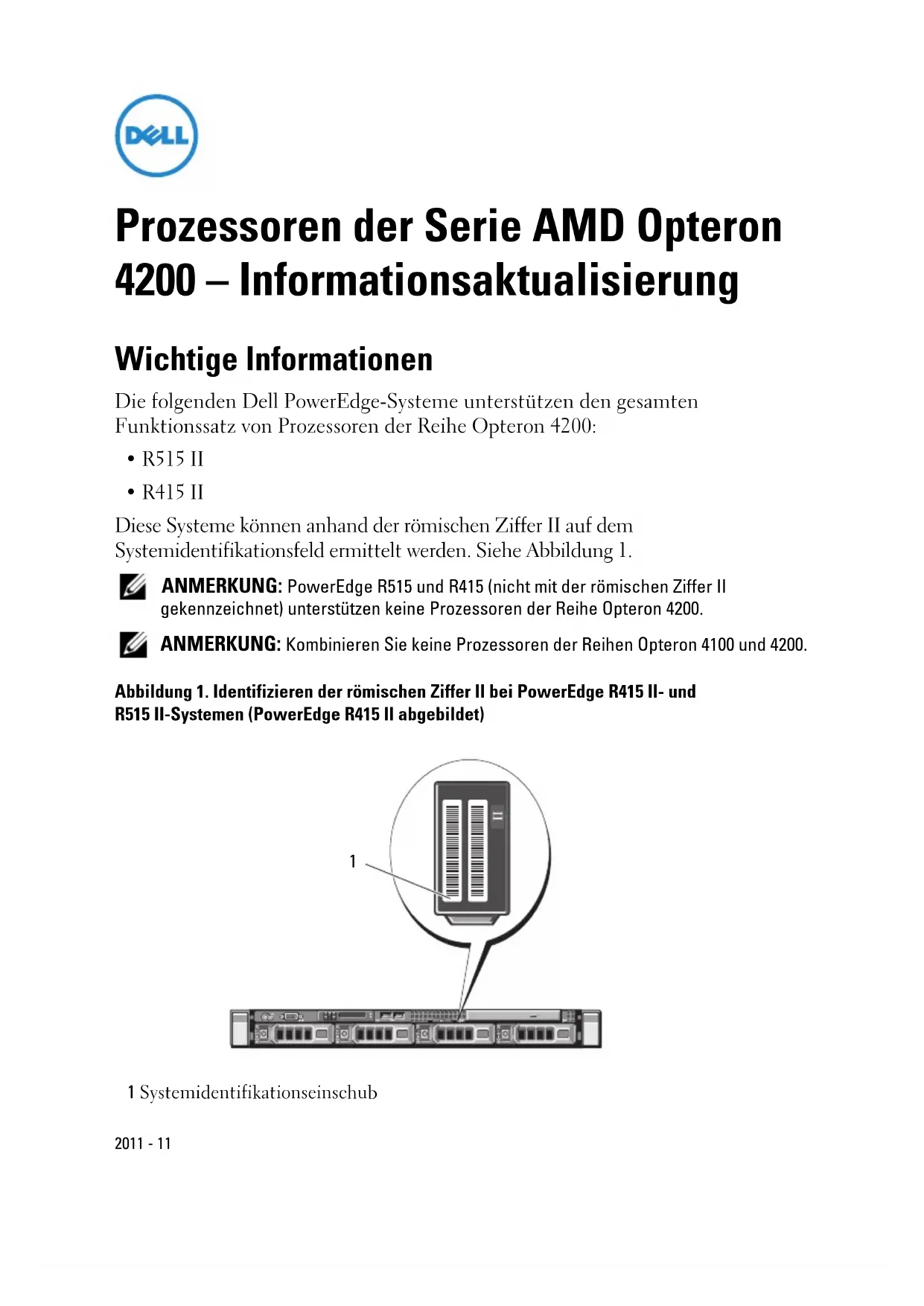

BEDIENUNGSANLEITUNG PowerEdge R515 DELL

Prozessoren der Serie AMD Opteron 4200 – Informationsaktualisierung

Wichtige Informationen

Die folgenden Dell PowerEdge-Systeme unterstützen den gesamten Funktionssatz von Prozessoren der Reihe Opteron 4200:

• R515 II
• R415 II

Diese Systeme können anhand der römischen Ziffer II auf dem Systemidentifikationsfeld ermittelt werden. Siehe Abbildung 1.

ANMERKUNG: PowerEdge R515 und R415 (nicht mit der römischen Ziffer II gekennzeichnet) unterstützen keine Prozessoren der Reihe Opteron 4200.

ANMERKUNG: Kombinieren Sie keine Prozessoren der Reihen Opteron 4100 und 4200.

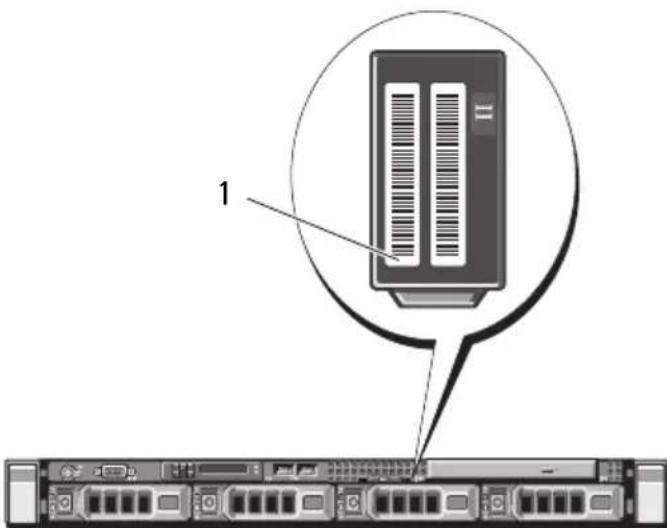

Abbildung 1. Identifizieren der römischen Ziffer II bei PowerEdge R415 II- und R515 II-Systemen (PowerEdge R415 II abgebildet)

1

1 Systemidentifikationscinschub

Neue Systemfunktionen bei Prozessoren der Reihe Opteron 4200

- Energieverwaltung für Anwendungen – Der Stromverbrauch eines Prozessors ist durch seine Thermal Design Power (TDP) gekennzeichnet. Mittels dieser Funktion wird der Stromverbrauch des Systems optimiert.

- Turbo CORE /Core Performance Boost (Verbesserung der Kernleistung) – Erhöht alle Kernfrequenzen, wenn bei gegebener Arbeitslast zusätzliche TDP verfügbar ist. Bei Arbeitslasten mit wenigen Threads wechselt die Hälfte der Prozessorkerne in den C6-State (Schlafzustand), was höhere Taktraten ermöglicht.

- Wenn das System sich im Leerlauf befindet, fällt die Prozessorfrequenz auf 500 MIIz, um den Stromverbrauch zu senken.

- Zähler für die Leistungsüberwachung – Die Northbridge P-States (Performance-States) ermöglicht einer größeren Anzahl von Benutzern den gleichzeitigen Zugriff auf die Zähler für die Leistungsüberwachung. Mit dieser Funktion wird der Stromverbrauch gesenkt und die Leistung im Rahmen der angegebenen TDP optimiert.

- Systemspeicher

– Niedrigspannige Speichermodule (DDR3L-DIMMs) – Die Prozessoren der Reihe Opteron 4200 unterstützen DDR3L-DIMMs mit einer geringeren Betriebsspannung von 1,35 V.

ANMERKUNG: Mit den BIOS-Setup-Optionen lassen sich Taktrate und Spannung innerhalb der zulässigen Grenzen konfigurieren.

- Speichergeschwindigkeit – Unterstützt werden DIMM-Taktraten von bis zu 1600 MHz. Wenn Speichermodule mit verschiedenen Taktraten installiert werden, erfolgt der Betrieb mit der Taktrate des langsamsten Speichermoduls.

Neue BIOS-Setup-Optionen

Bildschirm Processor Settings (Prozessoreinstellungen)

Option Beschreibung
Number of Cores per Processor (Anzahl der Kerne je Prozessor) (Standardeinstellung All [Allc])	Ermöglicht Ihnen, die Anzahl aktivierter Kerne (bis zu acht) in den einzelnen Prozessoren zu steuern.
L2 Cache (L2-Cache) Zeigt die Größe des Level-2-Cachespeichers an (bis zu 8 MB).
L3 Cache (L3-Cache) Zeigt die Größe des Level-3-Cachespeichers an (bis zu 8 MB pro Sockel).
Core Performance Boost Mode (Modus zur Verbesserung der Kernleistung) (Standardeinstellung Enabled [Aktiviert])	In diesem Modus bewirken Arbeitslasten, die weniger Kerne verwenden, dass die genutzten Kerne höhere Performance-States einnehmen.
ANMERKUNG: Auch als Turbo CORE bekannt.

Bildschirm Power Management (Energieverwaltung)

Option Beschreibung

Power Management (Energieverwaltung)

Die Optionen sind OS Control (Betriebssystemsteuerung), Custom (Benutzerdefiniert) und Maximum Performance (Maximale Leistung). Das BIOS konfiguriert die Stromversorgungscinstellungen auf diesem Bildschirm vorab wie folgt:Bei der Einstellung OS Control (Betriebssystemsteuerung) wird die Prozessorleistung auf OS DBPM (Energieverwaltung durch Betriebssystem) gesetzt, die Lüfterleistung auf Minimum Power (Minimaler Stromverbrauch) und die Speicherleistung auf Maximum Performance (Maximale Leistung). Bei dieser Einstellung werden alle Prozessorleistungsinformationen vom System-BIOS zur Steuerung an das Betriebs-system weitergereicht. Das Betriebssystem setzt die Prozessorleistung entsprechend der Prozessorbelastung.Bei der Einstellung Maximum Performance (Maximale Leistung) werden alle Felder auf Maximum Performance (Maximale Leistung) gesetzt.WennCustom (Benutzerdefiniert) wählen, können Sie jede Option separat konfigurieren.

Irrtümer und technische Änderungen vorbehalten.

© 2011 Dell Inc. Alle Rechte vorbehalten.

Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.

Marken in diesem Text: Dell™, das DELL Logo und PowerEdge™ sind Marken von Dell Inc. AMD® ist eine eingetragene Marke und AMD Opteron™ eine Marke von Advanced Micro Devices, Inc.

Alle anderen in dieser Publikation möglicherweise verwendeten Marken und Handelsbezeichnungen beziehen sich entweder auf die entsprechenden Hersteller und Firmen oder auf deren Produkte. Dell Inc. erhebt keinen Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme der eigenen.
