产品类型	2U机架式服务器
品牌	戴尔
型号	PowerEdge R515
处理器	1或2个AMD Opteron 4100系列处理器（每颗处理器最多8核）
内存	高达256GB DDR3 ECC（16个DIMM插槽）
存储	最多6块3.5英寸SAS/SATA硬盘（热插拔）
RAID控制器	PERC H200或H700（RAID 0,1,5,6,10）
电源	2个冗余750W电源
尺寸（高x宽x深）	86.4 x 482.4 x 666.7 mm
重量	约26千克（不含硬盘）
网络连接	2个Broadcom 5720千兆以太网端口，1个专用iDRAC6端口
扩展插槽	2个PCIe Gen2 x8插槽，1个PCIe Gen2 x4插槽
主要功能	虚拟化、文件服务器、数据库、应用服务器
远程管理	带Lifecycle Controller的iDRAC6
维护	定期使用压缩空气清洁，检查风扇和过滤器
安全	机箱锁、BIOS密码、可选TPM模块
备件	硬盘、内存条、电源、风扇、控制器卡
可维修性	热插拔组件（硬盘、电源、风扇），免工具访问
工作温度	10°C至35°C
工作湿度	20%至80%无冷凝
一般信息	标准1年保修，提供Dell ProSupport支持

常见问题 - PowerEdge R515 DELL

如何将戴尔PowerEdge R515服务器安装到机架中？

使用提供的导轨。将导轨固定到机架，然后滑动服务器确保其得到良好支撑。用螺丝固定前面。确保通风充足。

如何在PowerEdge R515上配置RAID？

开机时按Ctrl+R进入RAID控制器（PERC）BIOS。创建磁盘组，然后选择RAID级别（0,1,5,6,10）创建逻辑卷。保存并重启。

如何更新PowerEdge R515的BIOS？

从戴尔支持网站下载最新BIOS版本。在Windows或Linux下使用Dell Update Package (DUP)工具，或通过iDRAC界面更新。应用后重启。

如果服务器无法启动怎么办？

检查前面板指示灯。查看诊断代码（闪烁的LED）。测试电源、线缆，并移除非必要外设。使用iDRAC查看日志。

如何热替换故障硬盘？

通过橙色指示灯找到故障硬盘。按下解锁按钮，取出硬盘托架，插入兼容的新硬盘，然后关闭。RAID会自动重建。

支持的最大内存容量是多少？

PowerEdge R515支持高达256GB的DDR3 ECC内存，分布在16个DIMM插槽（每个处理器8个）。最大使用16GB内存条。

如何重置BIOS密码？

关闭服务器，打开机箱，在主板上找到Clear CMOS跳线。将跳线移动到复位针脚上几秒钟，然后恢复原位。重新启动。

如何正确连接电源线？

将每个电源连接到不同的电源插座以实现冗余。使用C13转C14型电源线。确保电压符合要求（100-240V AC）。

如何检查风扇状态？

在BIOS中，进入Hardware Monitor屏幕或使用iDRAC查看风扇转速和状态。异常噪音或指示灯表示故障。更换故障风扇。

在哪里下载PowerEdge R515的驱动程序和手册？

访问戴尔支持网站（support.dell.com）。输入服务编号或选择PowerEdge R515型号。下载适用于您的操作系统的驱动程序和PDF使用手册。

用户手册 PowerEdge R515 DELL

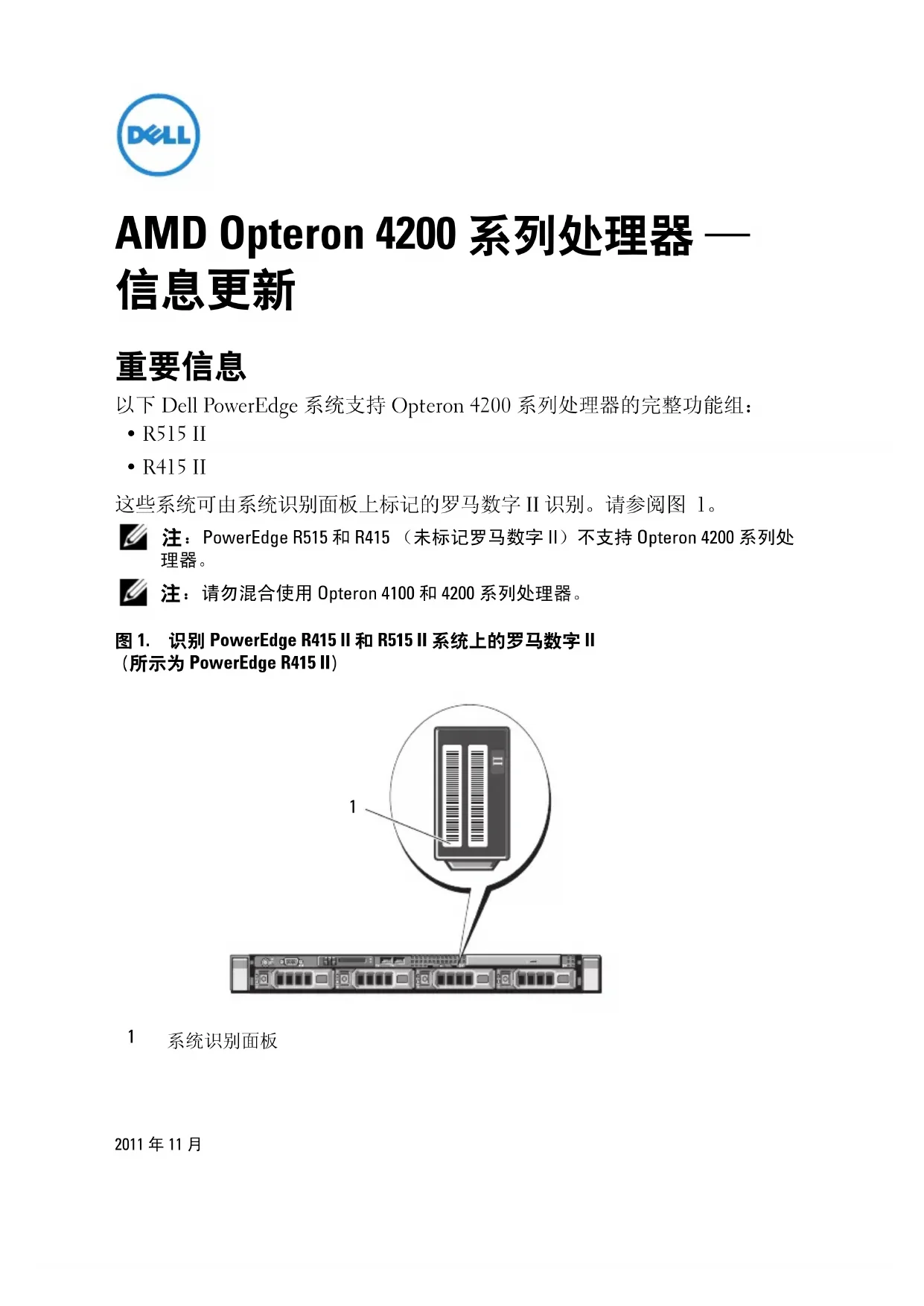

AMD Opteron 4200 系列处理器 — 信息更新

重要信息

以下 Dell PowerEdge 系统支持 Opteron 4200 系列处理器的完整功能组：

• R515 II
• R415 II

这些系统可由系统识别面板上标记的罗马数字Ⅱ识别。请参阅图1。

注：PowerEdge R515 和 R415（未标记罗马数字 II）不支持 Opteron 4200 系列处理器。

注：请勿混合使用 Opteron 4100 和 4200 系列处理器。

图 1. 识别 PowerEdge R415 II 和 R515 II 系统上的罗马数字 II (所示为 PowerEdge R415 II)

1

1

系统识别面板

Opteron 4200 系列处理器的新系统功能

• 应用程序电源管理 — 处理器的热设计功率 (TDP) 表示其功耗。此功能可优化系统功耗。
• Turbo CORE/内核性能提升 — 当给定工作负载中有额外 TDP 可用时，提升所有内核频率。由于轻线程工作负载，一半的处理器内核进入 C6 睡眠状态，由此提高速率。

- 当系统空闲时处理器频率降至 500MHz 以降低功耗。

- 性能监控计数器 — Northbridge P-States （性能状态）允许更多用户同时访问性能监控计数器。此功能可降低功耗并优化指定 TDP 内的性能。

- 系统内存:

- 低电压内存模块 (DDR3L DIMM) — Opteron 4200 系列处理器在 1.35 V 的较低操作电压时支持 DDR3L DIMM。

注：通过 BIOS 设置选项，用户可以在容许限制内控制频率和电压配置。

- 内存速率 — 支持高达 1600 MHz 的 DIMM 速率。如果安装了速率不同的内存模块，则它们将以最慢已安装内存模块的速率运行。

新的 BIOS 设置选项

Processor Settings （处理器设置）屏幕

选项说明
Number of Cores per Processor(每个处理器的内核数量)(默认设置为 All [全部])	允许您控制每个处理器中已启用的内核数(最多8个)。
L2 Cache (二级高速缓存)	显示二级高速缓存大小(最大8MB)。
L3 Cache (三级高速缓存)	显示三级高速缓存大小(每个插槽最大8MB)。
Core Performance Boost Mode(内核性能提升模式)(默认设置为 Enabled [已启用])	在此模式中,使用较少内核数的工作负载可将执行内核提升至较高的性能状态。
注:也称为 Turbo CORE。

Power Management （电源管理）屏幕

选项说明
Power Management(电源管理)	选项包括 OS Control(操作系统控制)、Custom(自定义)和 Maximum Performance(最佳性能)。BIOS 预配置此屏幕上的电源设置,如下所示:OS Control(操作系统控制)将处理器电源设置为 OS DBPM,将风扇电源设置为 Minimum Power(最小电源),将内存电源设置为 Maximum Performance(最佳性能)。采用此设置,所有处理器性能信息都将从系统 BIOS 传递给操作系统,以便操作系统进行控制。操作系统根据处理器利用率来设置处理器性能。Maximum Performance(最佳性能)将所有字段设置为 Maximum Performance(最佳性能)。如果选择了 Custom(自定义),您可以逐个配置每个选项。
