用户手册 PowerVault MD1220 DELL

注：“注”表示可以帮助您更好地使用计算机的重要信息。

小心：“小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。

警告：“警告”表示可能会导致财产损失、人身伤害甚至死亡。

本说明文件中的信息如有更改，恕不另行通知。

©2009DellInc.版权所有，翻印必究。

未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。

本文中使用的商标：Dell、DELL 徽标、OpenManage、PowerEdge 和 PowerVault 是 Dell Inc. 的商标。

本说明文件中述及的其它商标和产品名称是指拥有相应商标和产品名称的公司或其制造的产品。 Dell Inc. 对本公司的商标和产品名称之外的其它商标和产品名称不拥有任何专有权。

管制模型系列 E04J

安装和配置

警告：执行下列步骤之前，请阅读系统随附的安全说明。

打开系统包装

打开系统包装并识别每件物品。

在机架中安装滑轨和系统

小心: 如果安装在封闭的或多单元机架部件中, 机架周围的操作环境温度可能高于室温。所以, 应当考虑将设备安装在与制造商指定的最高环境温度 (TMA) 兼容的环境中。有关详情, 请参阅第 19 页上的 技术规格。

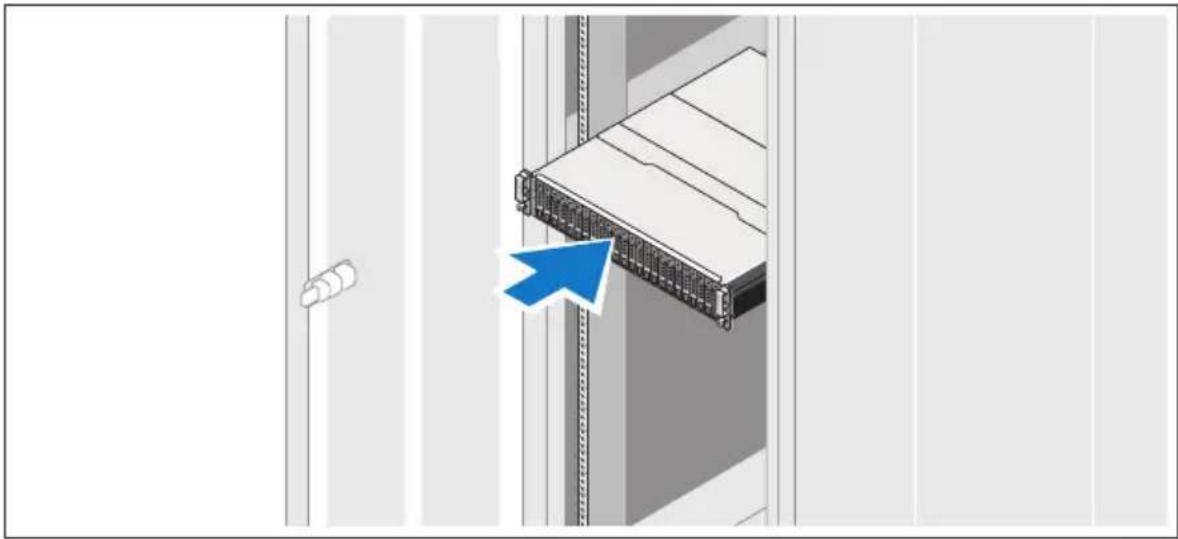

遵循系统随附的安全说明和机架安装说明在机架中组装滑轨并安装系统。

连接电源电缆

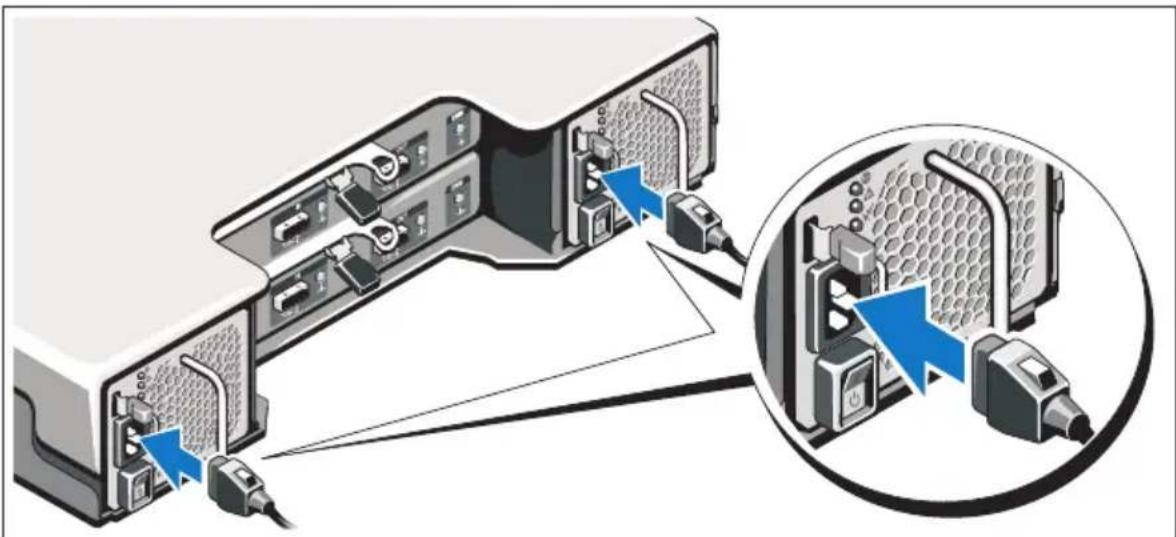

在连接电源电缆之前确保电源开关处于关闭位置。将系统的电源电缆连接到系统上。

固定电源电缆

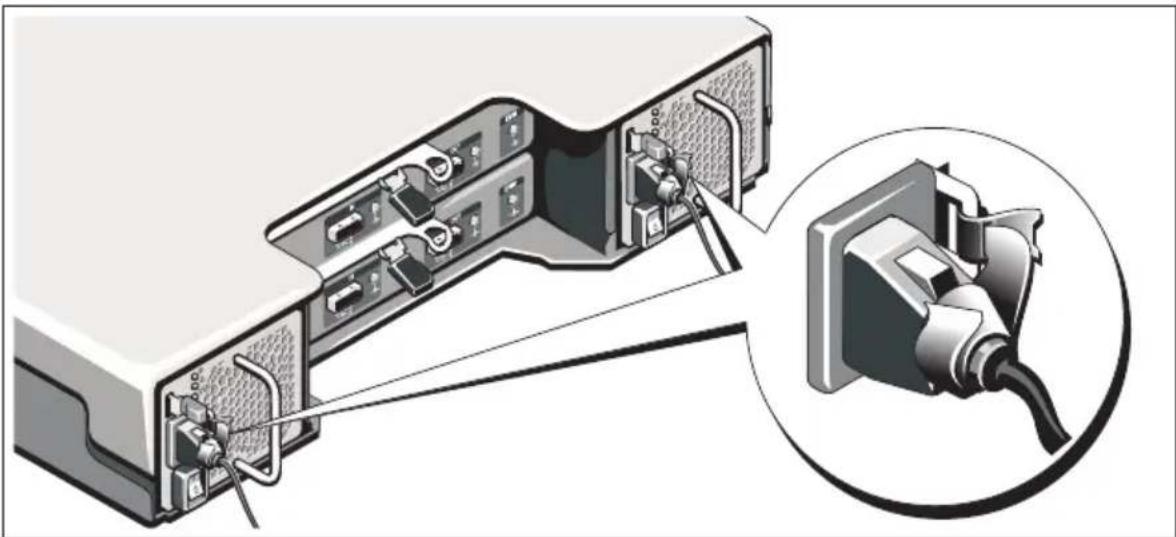

如图所示，将系统电源电缆弯曲成一个环路，并使用所提供的带子将其固定到支架。

将电源电缆的另一端插入接地的电源插座或单独的电源，如不间断电源设备（UPS）或配电装置（PDU）。

开启系统

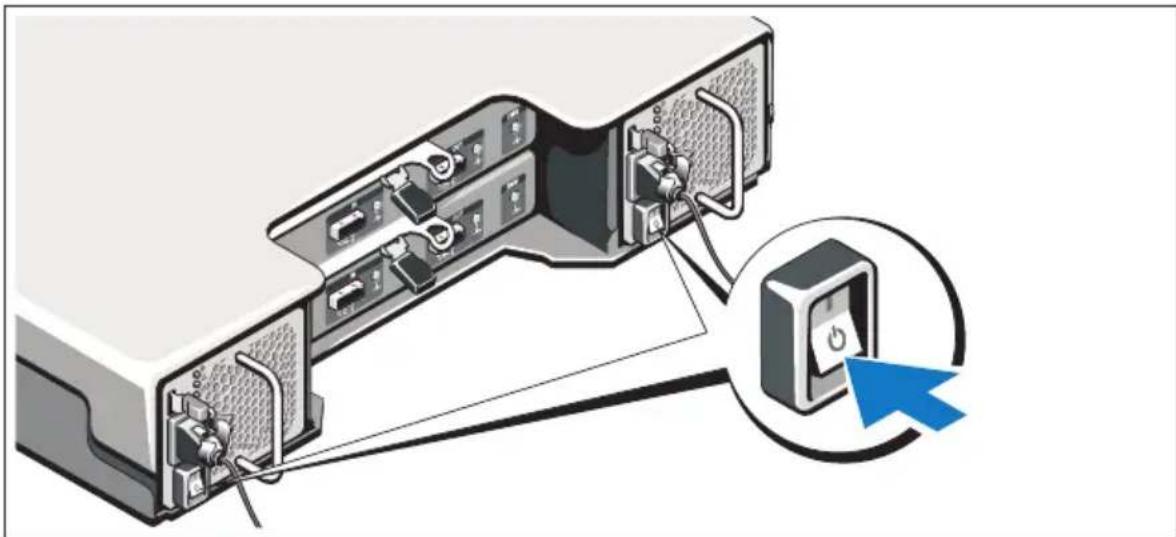

按下电源开关至开启位置。电源指示灯将会亮起。

注：在开启系统之前确保存储机柜连接到服务器并且模式开关设置为分割或统一模式。

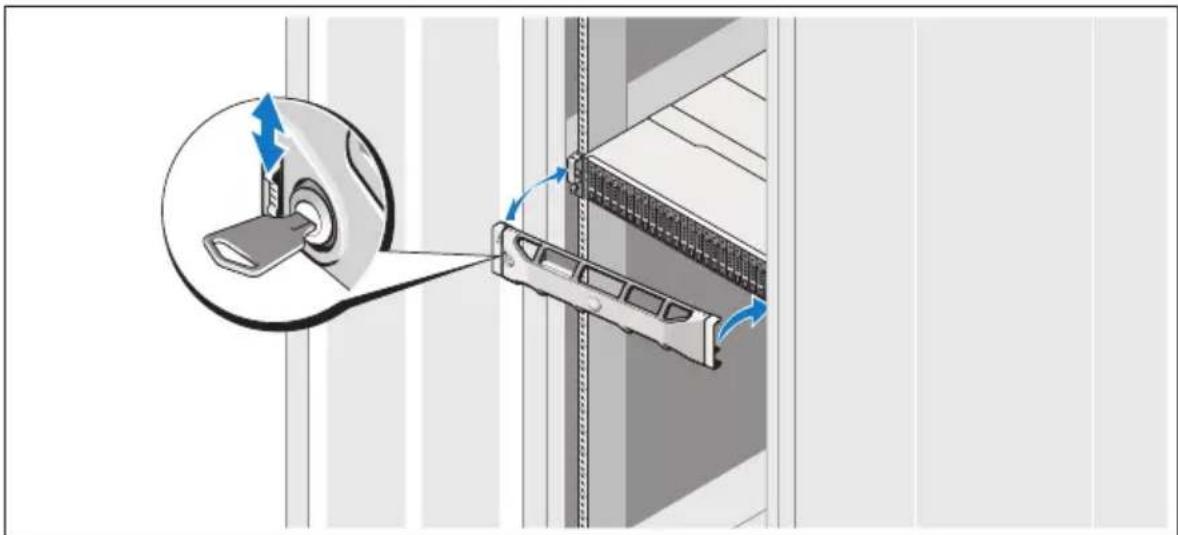

安装可选挡板

警告：请参阅系统附带的安全与管制信息。保修信息可能包括在该说明文件中，也可能作为单独的说明文件提供。

• 机架解决方案附带机架说明文件，介绍了如何将系统安装到机架中。
• 《硬件用户手册》提供了有关系统功能的信息，并说明了如何排除系统故障以及安装或更换系统组件。可在 support.dell.com/manuals 在线获取该说明文件。
• 系统随附的所有介质都提供了用于配置和管理系统的说明文件和工具，包括与随系统购买的操作系统、系统管理软件、系统更新软件以及系统组件相关的说明文件和工具。

注：请经常访问 support.dell.com/manuals 以获得更新，并首先阅读这些更新，因为这些更新通常会取代其它说明文件中的信息。

NOM 信息 （仅限于墨西哥）

本说明文件中述及的符合墨西哥官方标准 （NOM）要求的设备上均提供以下信息：

驱动器
SAS 硬盘驱动器	至多 24 个 2.5 英寸 SAS 可热交换的硬盘驱动器(3.0 Gbps 和 6.0 Gbps)
存储设备管理模块 (EMM)
EMM	一个或两个带有温度传感器和无线电警报的可热交换模块
连接性
配置 支持以下任一种配置:	统一模式,直接连接 24 个硬盘驱动器- 至多四个菊花链式存储机柜每个控制器端口总共包括 96 台硬盘驱动器和每个控制器包括 192 台硬盘驱动器。- 每台服务器最多配置两个双端口控制器总共包括 384 台驱动器。- 冗余路径连接性为每台硬盘驱动器提供冗余数据。冗余路径配置至多支持四个菊花链式存储机柜每台控制器总共包括 96 台硬盘驱动器和每台服务器包括 192 台硬盘驱动器。分割模式(具有双EMM),为驱动器0至 11 提供直接连接,而为驱动器12 至 23提供单独的直接连接 分割模式配置不支持冗余数据路径

独立磁盘冗余阵列 (Redundant Array of Independent Disks, RAID)

控制器	基于主机的 RAID 支持使用
	PowerEdgeTM RAID 控制器 H800
管理	RAID 管理使用 Dell OpenManageTM Server Administrator 6.2 或更高版本

背面板

连接器	24个SAS硬盘驱动器连接器两个电源设备/冷却风扇模块连接器两组EMM连接器一个用于前面LED的控制面板连接器和存储设备模式开关
传感器	两个温度传感器

SAS 连接器 (每个 EMM)

SAS 连接器	· 一个 SAS IN 连接器,用于连接主机· 一个 SAS OUT 连接器,用于扩展到附加的存储设备注:SAS 连接器符合 SFF-8086/SFF-8088。
串行连接器	一个 6 针 UART mini-DIN 连接器注:仅用于工程。

LED 指示灯

前面板	·一个双色LED指示灯,用于显示系统状态·两个单色LED指示灯,用于电源和分割模式
硬盘驱动器托盘	·一个单色活动LED·每个驱动器具有一个双色LED状态指示灯
EMM	三个双色LED状态指示灯,两个分别对应于两个EMMSAS端口,一个对应于EMM状态
电源设备/冷却风扇故障	三个LED状态指示灯,分别对应于电源设备状态、电源设备/风扇故障和交流电状态

开关

系统识别按钮	位于前面控制面板。此按钮用于寻找机架中的系统
模式开关	位于前面控制面板。用于系统在统一模式和分割模式之间切换

电源 设备

交流电源设备 (每个电源设备)
功率	600 W
电压	100-240 VAC (8.6 A-4.3 A)
散热	188 W
最大涌入电流	在典型的线路环境下且超出整个系统环境运行范围时,每个电源设备在10毫秒或更短时间内的涌入电流可能达到55 A

可用的硬盘驱动器电源 （每个插槽）

支持的硬盘驱动器的功耗(连续)	+5V时最多为1.2A
	+12V时最多为0.5A

EMM 功率 （每个插槽）

由 EMM 消耗的最大功率	在 +12 V 时为 14 W
可用的最大功率	100 W at +12 V
可用的最大功率	在 +5 V 为 1 W(待机时)

物理

高度	8.68厘米	(3.41英寸)
宽度		44.63厘米 (17.57英寸)
厚度		54.90厘米 (21.61英寸)
重量	(最大配置)	23.31千克 (51.4磅)
重量	(空置)	8.6千克 (19磅)

环境参数

注：有关特定系统配置的环境测量值的其它信息，请参阅www.dell.com/environmental_datasheets。

温度
运行时	10°到35°C(50°到95°F),最大温度变化梯度为每小时10°C注:海拔高度在2950英尺以上时,最高操作温度按1°F/550英尺降低。
存储时 零下	40到零上65摄氏度(零下0到零上149华氏度),每小时最大温差不超过20度
相对湿度
运行时	20%至80%(非冷凝),最大湿度梯度为每小时 10%
存储时	5%至95%(非冷凝)
最大振动
运行时	在3-200 Hz、0.25 G时,可持续15分钟
存储时	在3-200 Hz、0.5 G时,可持续15分钟
最大撞击
运行时	z轴正方向上可承受一个31G的撞击脉冲(系统每一面承受一个脉冲),在操作方向最多可持续2.6毫秒
存储时	x、y和z轴正负方向上可承受连续六个71G的撞击脉冲(系统每一面承受一个脉冲),最长可持续2毫秒
海拔高度
运行时	-16至3048米(-50至10,000英尺)注:海拔高度在2950英尺以上时,最高操作温度按1°F/550英尺降低。
存储时	-16至10,600米(-50至35,000英尺)
气载污染物级别
分类	G2或更低(根据ISA-S71.04-1985定义的标准)
