产品类型	刀片服务器机箱
型号	PowerEdge C6300
品牌	Dell
外形规格	4U 机架
尺寸（高 x 宽 x 深）	6.9 x 17.6 x 30.0 英寸（176 x 447 x 762 毫米）
重量（空载）	35 磅（15.9 千克）
重量（满载）	80 磅（36.3 千克）
电源	双冗余，各 2400W
最大节点数	4 个半高刀片服务器
管理控制器	Dell iDRAC 带生命周期控制器
散热	热插拔冗余风扇
支持的节点类型	PowerEdge C6320、C6320p、C6420
维护特性	热插拔刀片、风扇、电源；免工具访问
安全	TPM 2.0、安全启动、机箱入侵检测
备件	刀片服务器、夹层卡、风扇模块、电源单元、中板
可维修性	模块化设计，具有现场可更换单元（FRU）
支持的操作系统	Windows Server、Red Hat Enterprise Linux、SUSE Linux、VMware ESXi
电源连接器	每个电源单元 IEC C20（20A）
工作温度	10°C 至 35°C（50°F 至 95°F）

常见问题 - PowerEdge C6300 DELL

如何将刀片服务器安装到 PowerEdge C6300 机箱中？

确保刀片兼容（例如 C6320）。打开前面板，将刀片与插槽对齐，滑入直至锁定，然后固定释放杆。安装前连接任何所需的夹层卡。

如何访问 iDRAC 管理界面？

连接至机箱上的专用管理端口（或通过节点的 iDRAC）。默认 IP 为 192.168.1.1（或使用 DHCP）。打开网页浏览器并使用默认凭据（root/calvin）登录。

C6300 机箱的最大功耗是多少？

配备双 2400W 电源单元并满载刀片时，机箱功耗最高可达 4800W。实际功耗取决于刀片和配置。

如何更换故障电源单元？

电源单元支持热插拔。按下释放卡扣，拉出单元，然后插入替换件。确保新电源单元的电压和额定功率匹配。

我可以使用其他 Dell PowerEdge 型号的刀片吗？

不，C6300 机箱仅支持专为 Dell PowerEdge C 系列设计的刀片，具体为 C6320、C6320p 和 C6420。其他型号不兼容。

如何将机箱重置为出厂设置？

使用 iDRAC 网页界面：转到配置 > 系统设置 > 出厂默认值。或者，按住机箱上的系统 ID 按钮 15 秒。

支持哪些 RAID 配置？

RAID 支持取决于刀片的控制器。常见选项：RAID 0、1、5、6、10。机箱本身不提供 RAID；必须在每个刀片上配置。

我应该多久清洁一次机箱过滤器？

根据环境每 3-6 个月检查一次。拆下前置空气过滤器并用温和肥皂水清洗，彻底干燥后再安装。

前面板上的状态 LED 指示什么？

蓝色常亮：正常运行。琥珀色闪烁：故障情况（查看 iDRAC 了解详情）。琥珀色常亮：严重错误。熄灭：无电源。

C6300 机箱可以在 110V 下运行吗？

电源单元支持自动调整（100-240V 交流电），但在 110V 下输出功率可能会降低。确保断路器能够承受负载。要获得完整的 2400W 输出，建议使用 200-240V。

用户手册 PowerEdge C6300 DELL

扫描以查看使用指导视频、说明文件和故障排除信息。

注：“注”表示可以帮助您更好地使用计算机的重要信息。

小心：“小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。

警告：“警告”表示可能会导致财产损失、人身伤害甚至死亡。

© 2015 Dell, Inc.。版权所有，翻印必究。本产品受到美国和国际版权以及知识产权法律保护。Dell™ 和 Dell 徽标是 Dell Inc. 在美国和/或其他司法管辖区的商标。本文中提及的所有其他标记和名称可能是其各自公司的商标。

法规型号：B08S

法规类型：B08S003

2015 - 03

P/N

3RKD9

Rev.

小心：受限访问位置

此服务器仅用于安装在由 IEC 60950-1:2001 的 Cl.1.2.7.3 定义的满足下列两个条件的受限访问位置中：

• 仅维修人员或对该位置施加限制的理由以及应当采取的防备措施已完全领会的用户，方可对此服务器进行访问。
• 访问是通过使用工具或锁和钥匙，或其他安全手段来实现，并且由负责该位置的管理机构来控制。

安装和配置

警告：执行下列步骤之前，请先阅读并遵循系统随附的安全说明。

安装免工具拆装滑轨解决方案

警告：需要提起系统时，请让其他人进行协助。为避免受伤，请勿尝试独自提起系统。

警告：系统并未固定到机架上，也并没有安装在滑轨上。为避免人身伤害或系统损坏，在安装和拆卸时，必须给系统提供足够的支撑。

警告：为避免可能的电击伤害，安装机架时需要第三根导线的安全接地线。机架设备必须为系统提供足够的通风以维持适当的冷却效果。

小心：在方孔机架中安装导轨时，务必确保方形插销穿过方孔。

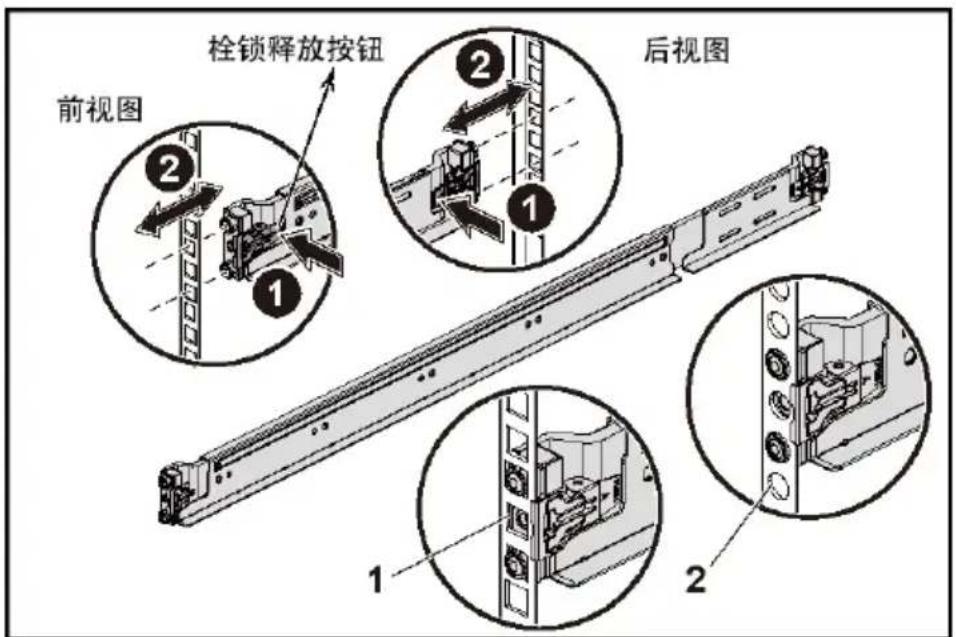

1 请按压尾段正中央的闩锁释放按钮以打开滑轨闩锁。请参阅图1。

2 在机架垂直凸缘上对齐滑轨的尾段，将插销分别插入第一个 U 型螺栓的底孔中和第二个 U 型螺栓的顶孔中。

注：滑轨在方孔机架（下图中的项目1）和圆孔机架（下图中的项目2）中均可使用。

图 1。按压闩锁释放按钮

注：要卸下滑轨，请按压尾段正中央的闩锁释放按钮并取下每根滑轨。

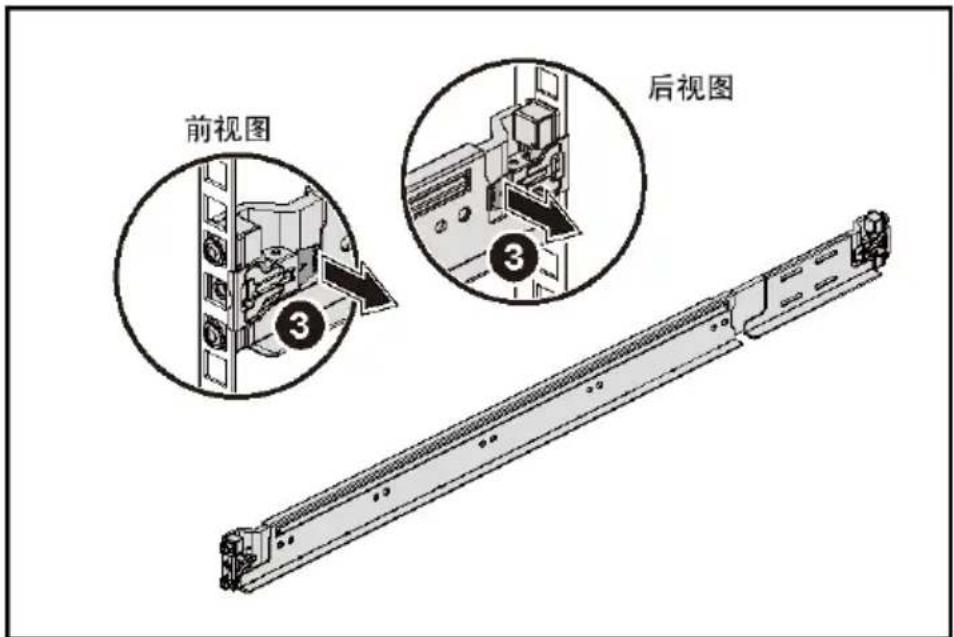

3 接入各个滑轨的尾端并松开闩锁释放按钮以使闩锁锁定到位。请参阅图 2。

图 2。松开闩锁释放按钮

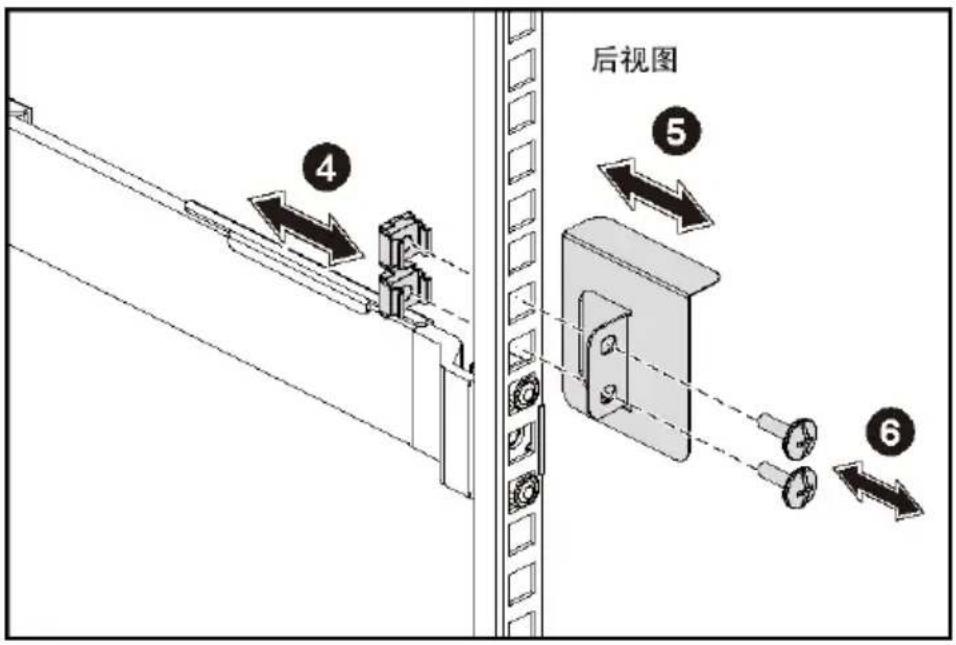

4 在背面的每个垂直机架凸缘上，将两颗螺钉座放入机架正上方的两个方孔内。请参阅图 3。

5 将运输时稳固机箱的支架（可选件）安装在机架背面的凸缘上。

6 装回并拧紧螺钉。

注：要运输已经安装在机架上的系统，请确保两个运输时稳固机箱的支架到位（可选）。

图 3。安装运输时稳固机箱的支架

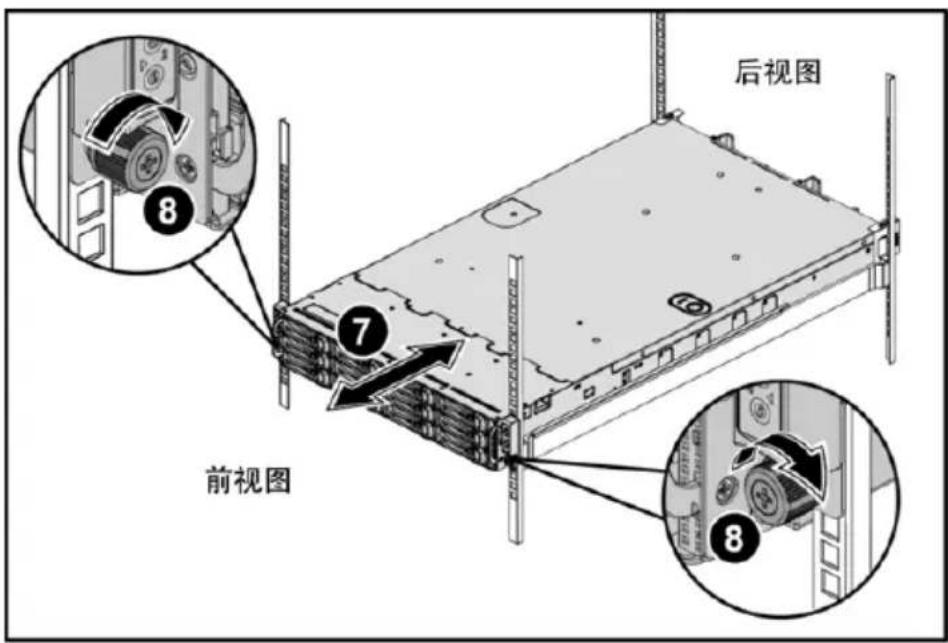

7 将系统滑入到机架中。请参阅图 4。

8 拧紧指旋螺钉，将系统的耳柄固定到机架凸缘正面。

图 4。将机箱安装到机架上。

可选 — 连接键盘、鼠标和显示器

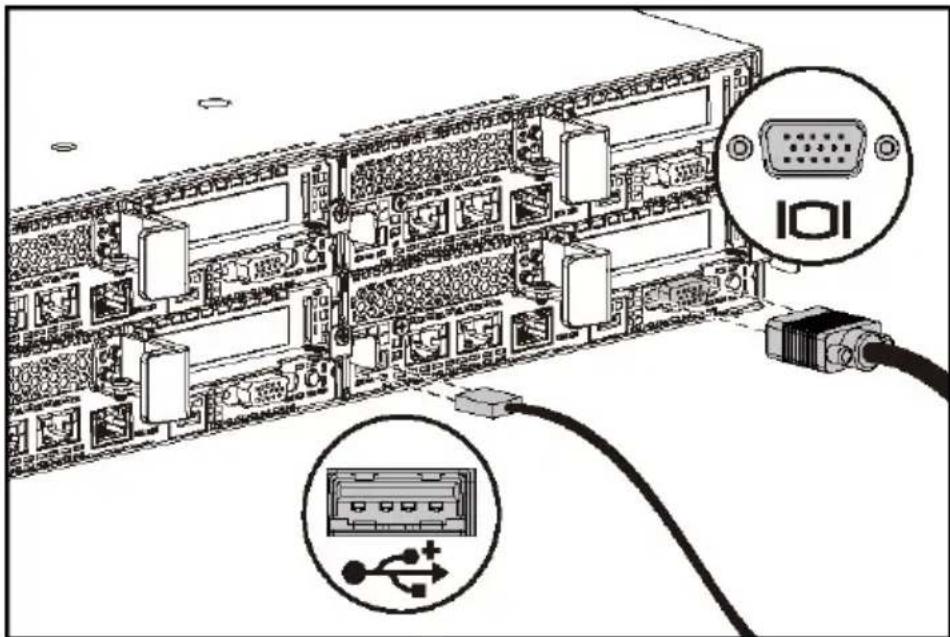

图 5。可选 — 连接键盘、鼠标和显示器

系统背面的连接器附有图标，这些图标指示了要插入每个连接器的电缆。确保拧紧显示器电缆连接器上的螺钉（如果有）。

注：请注意，系统仅支持一个 USB 端口和一个微型 USB 端口。如果您同时需要多个 USB 插座，使用 USB 集线器或适配器电缆。

连接电源电缆

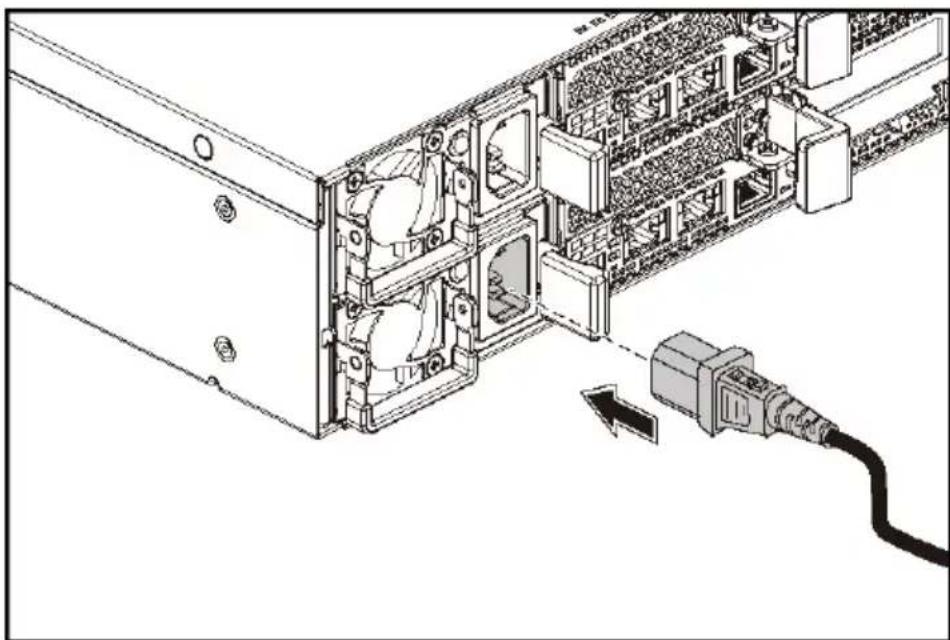

图 6。连接电源电缆

将系统电源电缆连接至系统，如果使用显示器，将显示器电源电缆连接至显示器。将电源电缆的另一端插入接地的电源插座或单独的电源，例如不间断电源设备或配电装置。

注：此系统支持交流和 HVDC 电源输入。您的系统支持多达两个 1400 W 电源设备装置（200-240 VAC 标称输入电压）或最多两个 1600 W 电源设备装置（200-240 VAC 标称输入电压）。1400 W 电源设备装置仅适用于中国。

开启系统

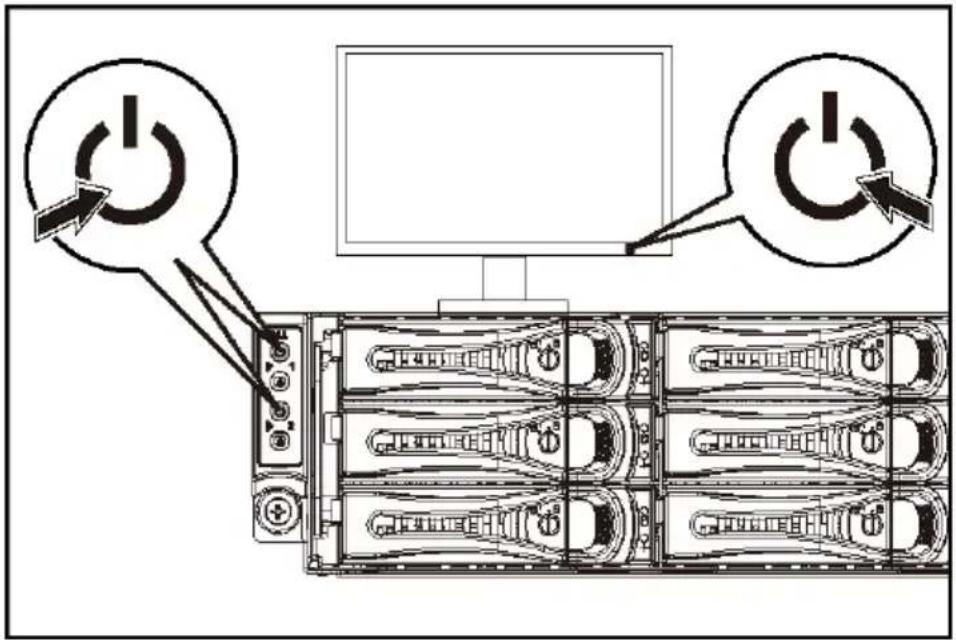

图 7。按下系统正面的电源按钮

按下系统正面或背面的电源按钮。电源指示灯应呈绿色亮起。

完成操作系统设置

第一次安装操作系统时，请参阅操作系统的安装和配置说明文件。请确保先安装操作系统，然后再安装并非随系统购买的硬件或软件。

注：有关支持的操作系统的最新信息，请参阅 dell.com/ossupport。

您可能需要的其他信息

警告：请参阅系统附带的安全与管制信息。保修信息可能包括在该说明文件中，也可能作为单独的说明文件提供。

《硬件用户手册》提供了有关系统功能的信息，并说明了如何排除系统故障以及安装或更换系统组件。此说明文件可从 dell.com/support/home 获得。

Dell 系统管理应用程序说明文件提供了有关如何安装和使用系统管理软件的信息。此说明文件可从 dell.com/support/home 在线获取。

对于即时访问系统信息，请执行以下操作：

1. 转至 dell.com/support。
2. 在 “输入您的服务标签” 字段中输入您的系统服务标签。
3. 单击 Submit（提交）。

此时将显示列出系统手册的支持页面。

有关系统的更多信息，请执行以下操作：

1. 转至 dell.com/support。
2. 从页面左上角的下拉菜单中选择您所在的国家（地区）。

a. 选择您的产品类别。
b. 选择您的产品分类。
c. 选择您的产品。

此时将显示其中列出各种支持类别的支持页面。

注：请经常访问 dell.com/support/home 以获得更新，并首先阅读这些更新，因为这些更新通常会取代其它说明文件中的信息。

NOM 信息（仅限于墨西哥）

根据墨西哥官方标准 (NOM)，本说明文件中述及的的设备上必须提供以下信息：

电源电压 200-240 V 交流，带 1400 W（仅限中国）或 1600 W 电源设备装置

频率 50/60 Hz

电流消耗 9 安培，带 1400 W 电源设备装置 10 安培，带 1600 W 电源设备装置

技术规格

处理器	两个 Intel Xeon E5-2600 v3
内存
体系结构	1600 MT/s、1866 MT/s 或 2133 MT/s DDR4 带寄存器的 DIMM支持高级 ECC 或内存优化操作

内存模块插槽 十二个 288 针

内存模块容量 (RDIMM)

8 GB 和 16 GB 双列

最小 RAM

16 GB

最大 RAM

高达 256 GB

电源

注：系统不支持混合安装 1400 W 和 1600 W 电源设备。

注：1400 W 和 1600 W 电源设备可以热插拔，如果系统具有电源节流功能，则支持任何情况下的热交换。

交流电源设备（每个电源设备）

功率	1400
电压	200-240 V 交流,50/60 Hz,最大输入电流:9 安培

散热	6024.376 /小时最大
最大涌入电流	初始涌入电流不能超过 55 安培(峰值)。二次涌入电流不能超过 25 安培(峰值)。

功率

1600

电压	200-240 V 交流,50/60 Hz,最大输入电流:10 安培

散热

最大涌入电流

6033.979 /小时最大

初始涌入电流和次涌入电流不能超过50安培（峰值）。

HVDC 电源设备（每个电源设备）

功率	1400
电压	240 V 直流,50/60 Hz,最大输入电流:9 安培
散热	5440.614
最大涌入电流	初始涌入电流不能超过 55 安培(峰值)。二次涌入电流不能超过 25 安培(峰值)。

电池（每个系统板）

系统电池 CR 2032 3.0 V 币形锂电池
物理规格

高度	8.68厘米(3.42英寸)
宽度	44.8厘米(17.6英寸)
厚度	79.0厘米(31.1英寸)
重量(最大配置)	41千克(90.38磅)(配备12个3.5英寸HDD)
	39千克(86.00磅)(配备24个2.5英寸HDD)

重量（空置）

15.7 千克（34.61 磅）

(配备 2.5 英寸 HDD 托架)

15.1 千克（33.29 磅）

(配备 3.5 英寸 HDD 托架)

环境参数

注:有关特定系统配置的环境测量值的更多信息,请访问www.dell.com/environmental_datasheets。
温度
运行时	10°C至35°C(50°F至95°F),最大温度变化梯度为每小时10°C
	注:海拔高度在2950英尺以上时,最高操作温度降幅为1°F/550 ft。
	警告:1U节点配置上支持的最大内存模块和硬盘数量(配有135瓦和145瓦处理器)取决于所安装的电源设备。
存储时	-40°至65°C(-40°至149°F),最大温度变化梯度为每小时20°C
相对湿度
运行时	20%至80%(非冷凝),最大湿度变化梯度为每小时10%
存储时	5%至95%(非冷凝)
最大振动
运行时	5-350 Hz时为0.26 Grms
存储时	在10-500 Hz、1.88 Grms时,可持续15分钟

最大撞击

运行时	在操作方向,z轴正方向上可承受一个31G的撞击脉冲(系统每一面承受一个脉冲),可持续2.6毫秒

存储时	x、y 和 z 轴正负方向上可承受连续六个 71 G 的撞击脉冲(系统每一面承受一个脉冲),最长可持续2 毫秒;

x、y 和 z 轴正负方向上可承受连续六个 27 G 正弦波脉冲的撞击脉冲(系统每一面承受一个脉冲),速度变化为 235 英寸/秒(597 厘米/秒)

海拔高度

运行时	-15.2至3,048米(-50至10,000英尺)

存储时	-15.2至10,668米(-50至35,000英尺)

气载污染物级别

分类	G1(依据 ISA-S71.04-1985 定义的标准)
