PowerEdge C6300 - サーバー DELL - 無料のユーザーマニュアル

製品タイプ	ブレードサーバーシャーシ
モデル	PowerEdge C6300
ブランド	Dell
フォームファクター	4U ラック
寸法 (高さ x 幅 x 奥行き)	6.9 x 17.6 x 30.0 インチ (176 x 447 x 762 mm)
重量 (空)	35 lbs (15.9 kg)
重量 (最大搭載時)	80 lbs (36.3 kg)
電源	デュアル冗長, 各2400W
最大ノード数	4台のハーフハイトブレードサーバー
管理コントローラ	Dell iDRAC (Lifecycle Controller付き)
冷却	ホットスワップ対応、冗長ファン
対応ノードタイプ	PowerEdge C6320, C6320p, C6420
保守機能	ホットスワップ対応のブレード、ファン、電源ユニット; ツール不要のアクセス
セキュリティ	TPM 2.0, セキュアブート, シャーシ侵入検知
スペアパーツ	ブレードサーバー、メザニンカード、ファンモジュール、PSU、ミッドプレーン
修理容易性	フィールド交換可能ユニット (FRU) によるモジュール設計
対応オペレーティングシステム	Windows Server, Red Hat Enterprise Linux, SUSE Linux, VMware ESXi
電源コネクタ	IEC C20 (20A) (PSUあたり)
動作温度	10°C ～ 35°C (50°F ～ 95°F)

よくある質問 - PowerEdge C6300 DELL

PowerEdge C6300 シャーシにブレードサーバーをインストールする方法は？

ブレードが互換性があることを確認してください（例：C6320）。前面ベゼルを開け、ブレードをスロットに合わせて、ロックされるまでスライドさせ、リリースレバーを固定します。インストール前に必要なメザニンカードを接続してください。

iDRAC管理インターフェースにアクセスする方法は？

シャーシの専用管理ポート（またはノードのiDRAC経由）に接続します。デフォルトIPは192.168.1.1です（またはDHCPを使用）。Webブラウザを開き、デフォルトの認証情報（root/calvin）でログインします。

C6300 シャーシの最大消費電力は？

デュアル2400W PSUと完全搭載ブレードの場合、シャーシは最大4800Wを消費します。実際の消費量はブレードと構成によります。

故障した電源ユニットの交換方法は？

PSUはホットスワップ対応です。リリースラッチを押し、ユニットを引き出し、交換品を挿入します。新しいPSUの電圧とワット数定格が一致することを確認してください。

他のDell PowerEdgeモデルのブレードを使用できますか？

いいえ、C6300 シャーシはDell PowerEdge Cシリーズ用に設計されたブレードのみをサポートしており、具体的にはC6320、C6320p、C6420です。他のモデルは互換性がありません。

シャーシを工場出荷時設定にリセットする方法は？

iDRAC Webインターフェースを使用します：Configuration > System Settings > Factory Defaults に移動します。または、シャーシのシステムIDボタンを15秒間押し続けます。

サポートされているRAID構成は？

RAIDサポートはブレードのコントローラに依存します。一般的なオプション：RAID 0、1、5、6、10。シャーシ自体はRAIDを提供しません。各ブレードで構成する必要があります。

シャーシのフィルターはどのくらいの頻度で清掃すべきですか？

環境に応じて3～6ヶ月ごとに確認してください。前面エアフィルターを取り外し、中性洗剤と水で洗い、完全に乾かしてから再取り付けします。

前面パネルのステータスLEDは何を示しますか？

青色点灯：正常動作。琥珀色点滅：障害状態（詳細はiDRACを確認）。琥珀色点灯：重大エラー。消灯：電源オフ。

C6300 シャーシは110Vで動作しますか？

PSUはオートレンジング（100-240V AC）ですが、110Vでは出力電力が低下する場合があります。回路ブレーカーが負荷に耐えられることを確認してください。最大2400Wの出力を得るには、200-240Vが推奨されます。

使用説明書 PowerEdge C6300 DELL

スキャンしてハウツービデオ、マニュアル、トラブルシューティング情報を参照してください。

メモ：コンピュータを使いやすくするための重要な情報を説明しています。

注意：手順に従わないと、ハードウェアの損傷やデータの損失につながる可能性があることを示しています。

警告：物的損害、けが、または死亡の原因となる可能性があることを示しています。

著作権 © 2015 Dell Inc. 無断転載を禁じます。本製品は、米国および国際著作権法、ならびに米国および国際知的財産法で保護されています。Dell™、およびデルのロゴは、米国および / またはその他管轄区域における Dell Inc. の商標です。本書で使用されているその他すべての商標および名称は、各社の商標である場合があります。

認可モデル：B08S

認可タイプ：B08S003

注意：立入制限区域

このサーバーは、IEC 60950-1: 2001 の Cl.1.2.7.3 で定義されているように、次の両方の状況が適用される、アクセス制限区域への取り付けのみを対象としています。

• 立ち入りは、その区域に制限が適用されている理由と取るべき安全措置について指導を受けているサービススタッフまたはユーザーにのみ許可されます。
• 立ち入りは、ツールもしくは錠と鍵、またはその他のセキュリティ手段を使用して行い、区域を管轄する機関によって制御されます。

取り付けと設定

警告：次の手順を実行する前に、システムに付属しているマニュアルの安全にお使いいただくための注意をお読みください。

ツールレスレールソリューションの取り付け

警告：システムを持ち上げる必要がある場合は、必ずだれかの手を借りてください。けがを防ぐため、システムを一人で持ち上げようとしないでください。

警告：システムはラックに固定されておらず、レールに取り付けられてもいません。人身傷害やシステムの損傷を避けるため、取り付けと取り外しの際にはシステムを支えるために十分なサポートが必要です。

警告：感電の危険を避けるため、ラックの取り付けには第3種安全用接地線が必要です。適切な通気による冷却効果を維持するために、ラック装置からシステムに十分な空気の流れが必要です。

注意：レールを角型穴のラックに取り付ける際には、角型のペグを角型の穴に容易に挿入できることを確認することが重要です。

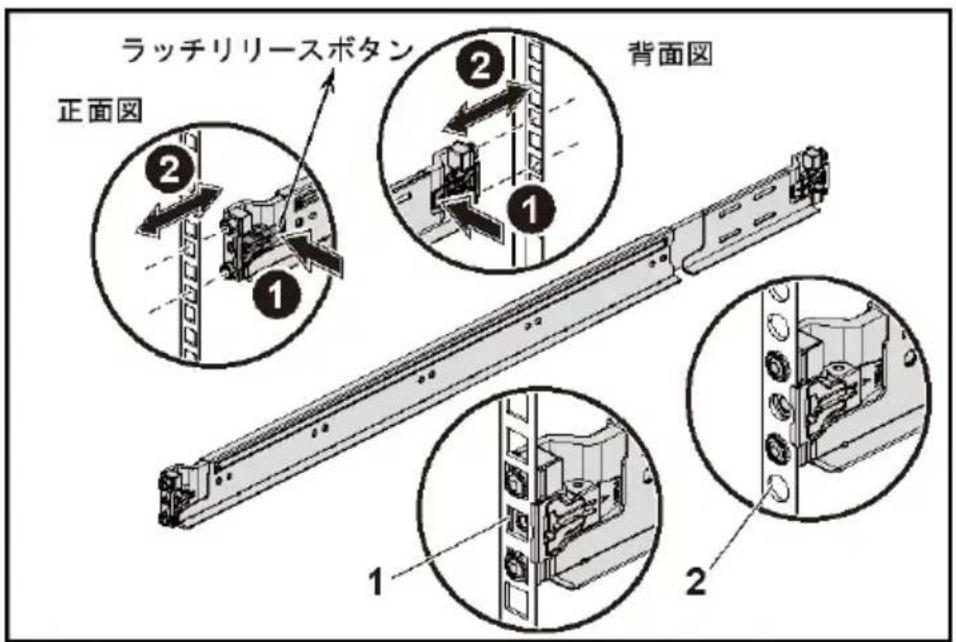

1 レールラッチを開くには、エンドピースの中央にあるラッチリリースボタンを押します。図 1 を参照してください。

2 レールのエンドピースを垂直ラックフランジに合わせ、ペグを 1 番目の U の最下部の穴と 2 番目の U の最上部の穴に装着します。

メモ：レールは角型穴（次の図の1）と丸型穴（次の図の2）の両方のラックに使用できます。

図 1. ラッチリリースボタンを押す

メモ：レールを取り外すには、エンドピースの中央にあるラッチリリースボタンを押して各レールを外します。

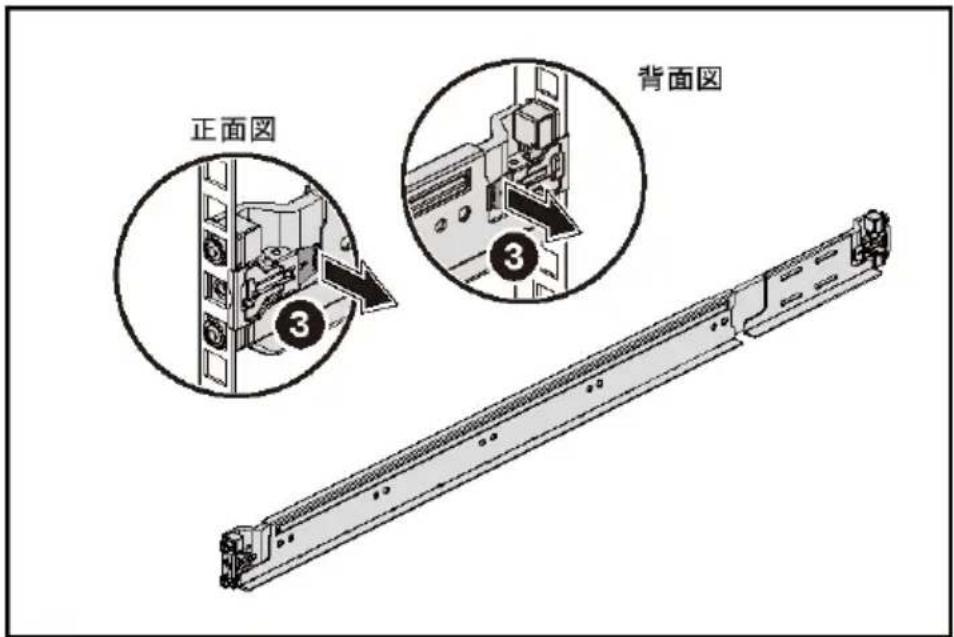

3 レールの末端をはめ込み、ラッチリリースボタンを離してラッチを所定の場所にロックします。図 2 を参照してください。

図 2. ラッチリリースボタンを離す

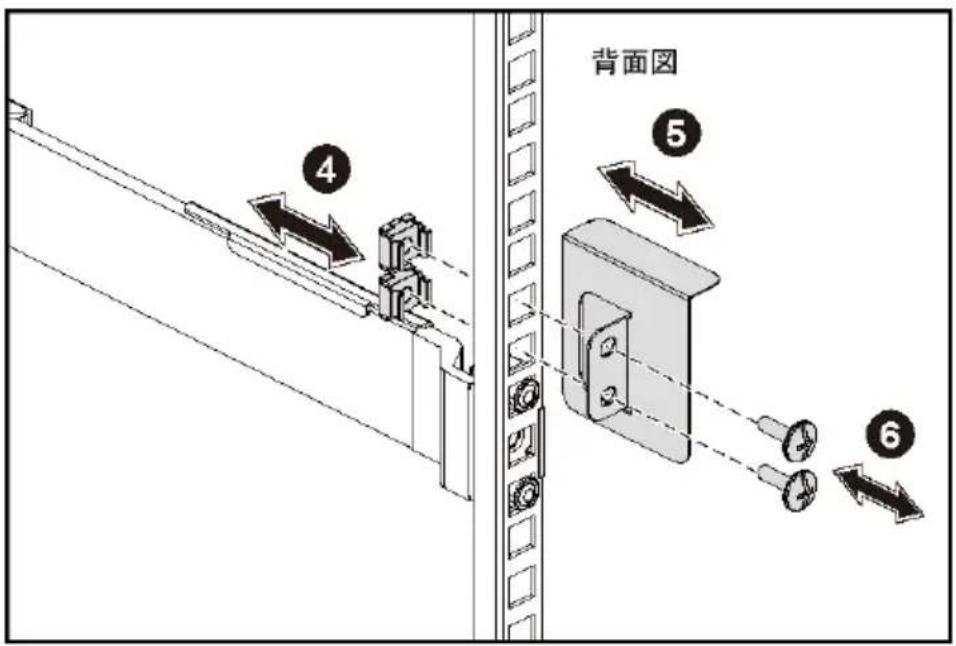

4 背面の縦のラックフランジそれぞれで、レールのすぐ上にある 2 つの角型穴に 2 つのねじ込口金を付けます。図 3 を参照してください。
5 背面ラックフランジにシャーシスタビライザシッピングブラケット（オプション）を取り付けます。

6 ネジを取り付けて締めます。

メモ：ラックに取り付け済みのシステムを移動する場合は、2つのシャーシスタビライザシッピングブラケット（オプション）が取り付けられていることを確認してください。

図3.シャーシスタビライザシッピングブラケットの取り付け

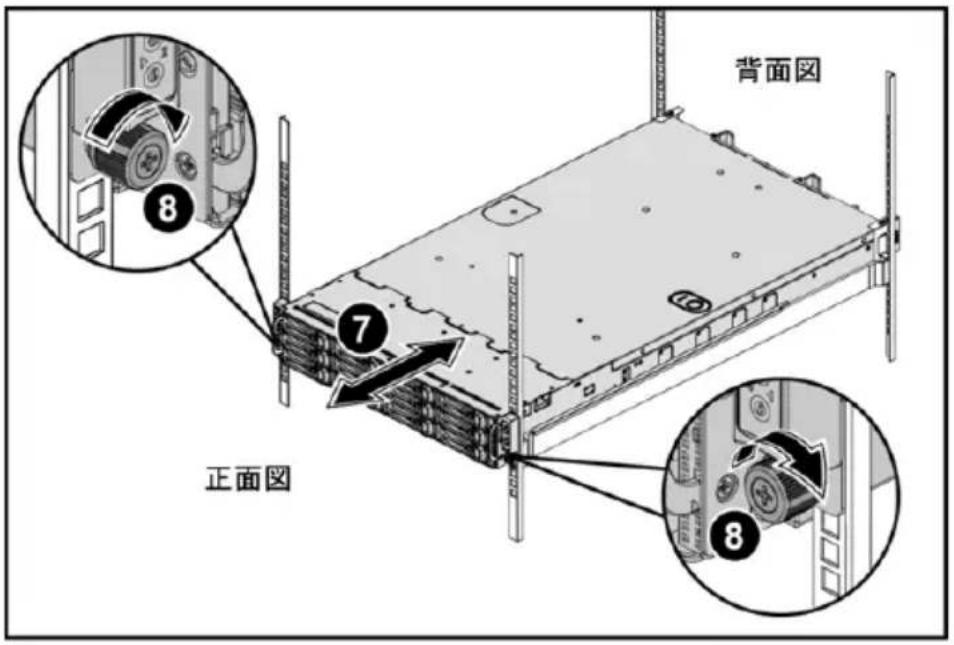

7 システムをラックに挿入します。図 4 を参照してください。

8 蝶ネジを締めて、システムの両側の耳をラックフランジの前面に固定します。

図 4. ラックへのシャーシの取り付け

オプション―キーボード、マウス、モニターの接続

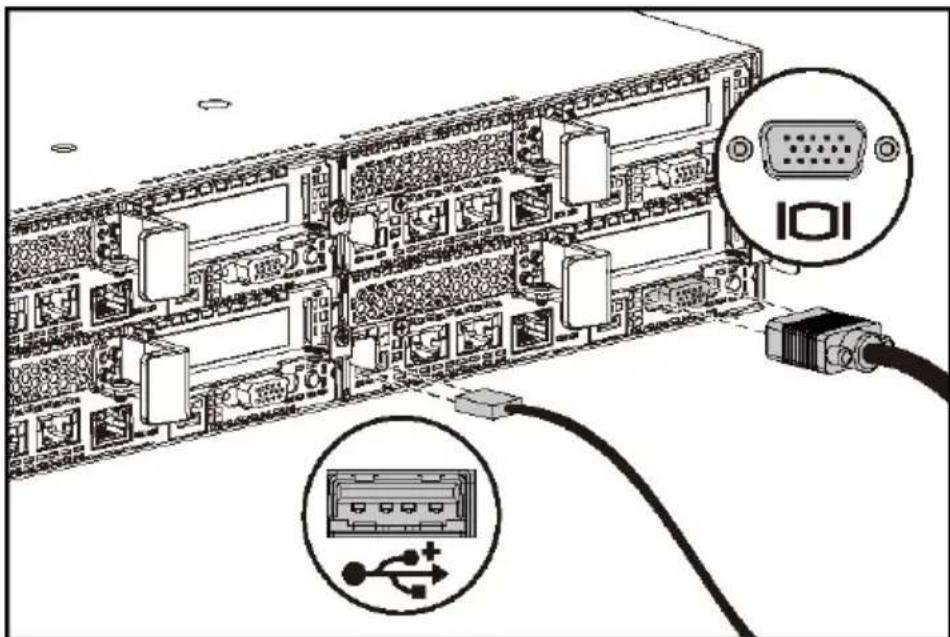

図 5. オプションーキーボード、マウス、モニターの接続

キーボード、マウス、モニター（オプション）を接続します。

システム背面のコネクタには、どのケーブルをどのコネクタに接続するかを示すアイコンがあります。モニターのケーブルコネクタにネジがある場合は、必ず締めてください。

メモ：USB ポートが 1 つだけのシステムでサポートされていることを確認し、マイクロ USB ポートに接続します。USB のコンセントが必要な場合は、一度に複数のアダプタケーブルまたは USB ハブを使用します。

電源ケーブルの接続

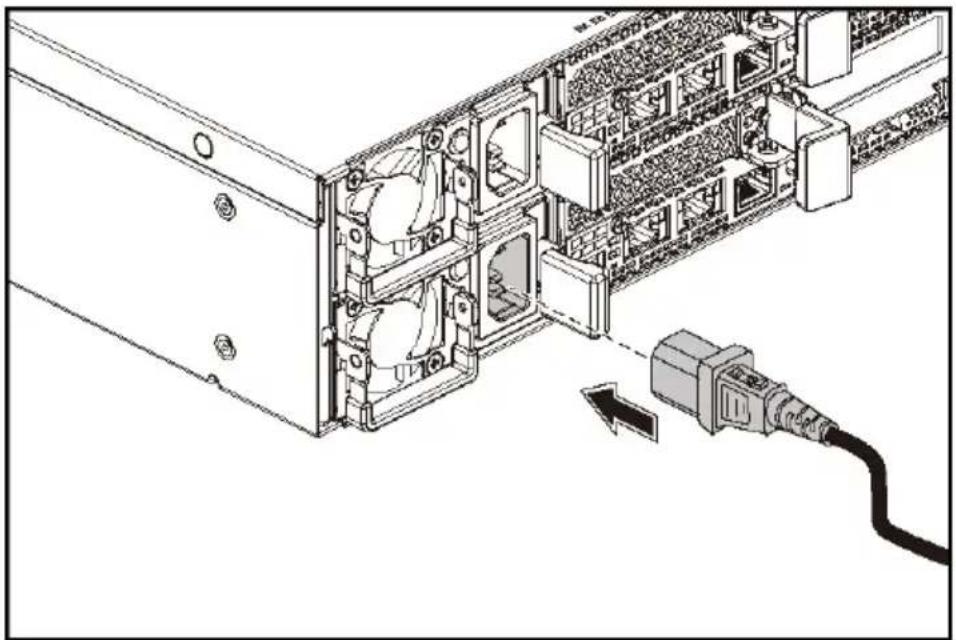

図 6. 電源ケーブルの接続

システムの電源ケーブルをシステムに接続し、モニターを使用する場合は、モニターの電源ケーブルをモニターに接続します。電源ケーブルのもう一方の端をアースされたコンセントまたは無停電電源装置や配電装置などの別の電源に接続します。

メモ：システムが AC 電源と HVDC 電源入力の両方をサポートしています。お使いのシステムには 1400 W の電源ユニットを 2 台取り付けることができます（200～240 V（公称値）入力電圧）または最大 2 台の 1600 W 電源装置（200～240 V（公称値）入力電圧）の略語。1400 W 電源装置ユニット使用時は中国でのみサポートされています。

システムの電源投入

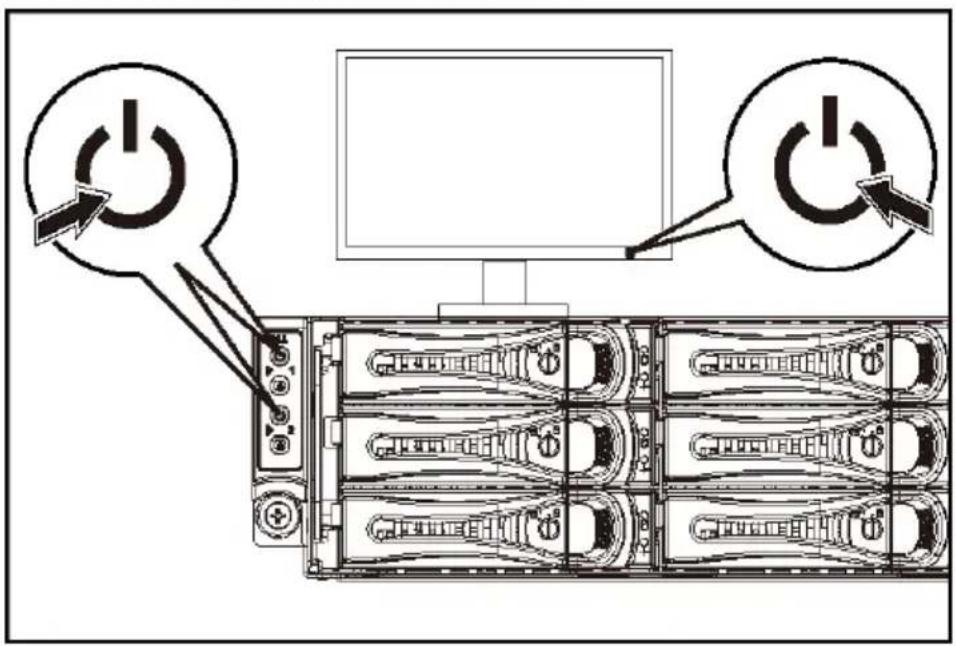

図 7. システム前面の電源ボタンを押す

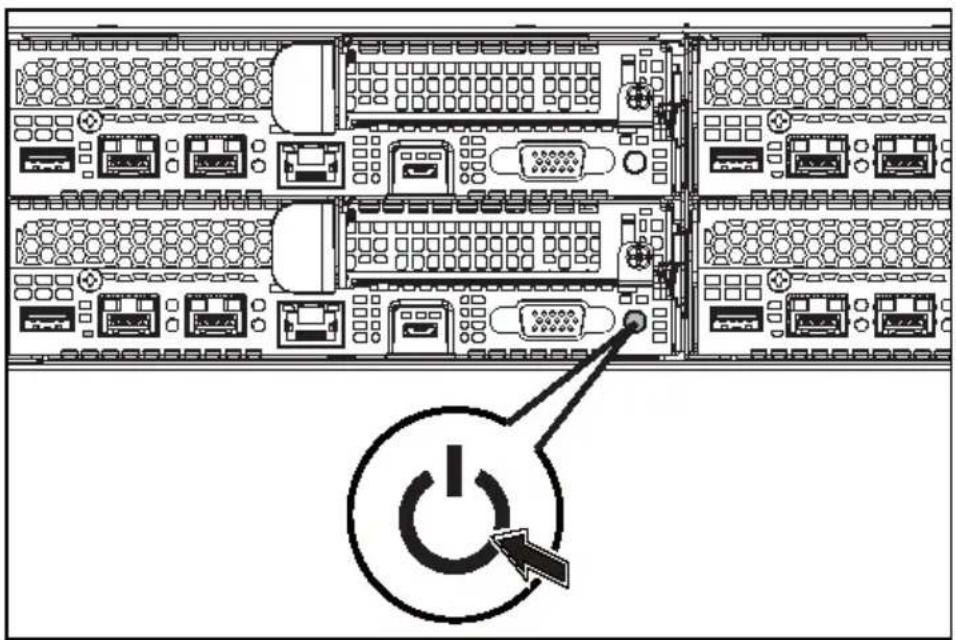

図 8. システム背面の電源ボタンを押す

システムの前面または背面にある電源ボタンを押します。電源インジケータが緑色に点灯します。

オペレーティングシステムセットアップの完了

オペレーティングシステムを初めてインストールする場合は、お使いのオペレーティングシステムのインストールと設定に関するマニュアルを参照してください。システムとは別途に購入したハードウェアやソフトウェアのインストールは、オペレーティングシステムがインストール済みであることを確認してから行ってください。

メモ：対応 OS の最新情報については、dell.com/ossupport を参照してください。

その他の情報

警告：システムに付属のマニュアルで安全および認可機関に関する情報を参照してください。保証情報は、このマニュアルに含まれている場合と、別の文書として付属する場合があります。

『Hardware Owner's Manual』（ハードウェアオーナーズマニュアル）では、システムの機能、トラブルシューティングの方法、およびコンポーネントの取り付け方や交換方法について説明しています。この文書はdell.com/support/homeから入手できます。

Dell システム管理アプリケーションのマニュアルでは、システム管理ソフトウェアのインストール方法と使い方を説明しています。この文書はdell.com/support/home からオンラインで入手できます。

お使いのシステムへの迅速なアクセスについて情報が表示されます。

1. dell.com/support にアクセスします。

2. お使いのシステムのサービスタグを入力して、サービスタグフィールドに入力します。

3. Submit（送信）をクリックします。

システムのマニュアルがリストされているサポートページが表示されます。詳細については、お使いのシステムでは、以下の手順を実行します。

1. dell.com/support にアクセスします。

2. ドロップダウンメニューからお住まいの国を選択し、ページの左上隅に表示されます。

a. 製品カテゴリを選択します。
b. 製品セグメントを選択します。
c. お使いの製品を選択します。

さまざまなサポートのカテゴリのリストが掲載されているサポートページが表示されます。

メモ：アップデートには他の文書の内容を差し替える情報が含まれている場合がよくあることから、dell.com/support/home でアップデートがないかどうかを常に確認し、最初にお読みください。

NOM 情報（メキシコのみ）

以下は、メキシコの公式規格（NOM）の仕様に準拠する、本書で取り上げている装置に関する情報です。

輸入者	Dell Inc. de México, S.A.de C.V.Paseo de la Reforma 2620-11° PisoCol.Lomas Atlas11950 México, D.F.
モデル番号	B08S
供給電圧	200~240 V CA(1400 W、または1600 W 電源装置ユニット(中国のみ)
周波数	50/60 Hz
消費電力	1400 W 電源装置ユニットで 9 A1600 W 電源装置ユニットで 10 A

技術仕様

プロセッサ	2つのIntel XeonE 5-2600 v 3
メモリ
アーキテクチャ	1600 MT/s、1866 MT/s、または2133 MT/s DDR4 レジスタード DIMMアドバンスト ECC またはメモリ最適化操作のサポート

メモリモジュールソケット 288 ピン 12 台

メモリモジュールの容量 (RDIMM) 8 GB および 16 GB デュアルランク

最小 RAM 16 GB

最大 RAM 最大 256 GB

電源

メモ：1400 W を混在させた取り付けをサポートしていないシステム、および 1600 W 電源ユニットです。

メモ：1400 W、および 1600 W の電源装置からはどのような状態でもホットスワップをサポートしています。ホットスワップが可能であり、システムに電源スロットル機能が有効になります。

AC 電源装置（各電源装置につき）

ワット数 1400

電圧 200 \~ 240 VAC、50/60 Hz、 最大入力電流：9 A

最大突入電流 一次突入電流が 55 A（ピーク）を超えないこと。二次突入電流が 25 A（ピーク）を超えないこと。

ワット数

1600 W

電圧

200 \~ 240 VAC、50/60 Hz、

最大入力電流：10 A

熱消費

6033.979

最大突入電流

一次突入電流と二次突入電流が

50 A（ピーク）を超えないよう

にすることができます。

HVDC 電源装置（各電源装置につき）

ワット数

1400

電圧

240 VDC、50/60 Hz、最大入力

電流：9 A

熱消費

5440.614

最大突入電流

一次突入電流が 55 A（ピーク）を

超えないこと。二次突入電流が

25 A（ピーク）を超えないこと。

バッテリー（各システム基板につき）

システムバッテリー

CR2032 3.0 V リチウムイオンコ

イン型電池

寸法

高さ

8.68 cm (3.42 インチ)

幅

44.8 cm (17.6 インチ)

奥行き

79.0 cm (31.1 インチ)

重量（最大構成）

41 kg (90.38 ポンド)

(12 台の 3.5 インチ HDD 搭載)

39 kg (86.00 ポンド)

(24 台の 2.5 インチ HDD 搭載)

重量（空の状態）

15.7 kg (34.61 ポンド)

(2.5 インチ HDD ベイ搭載)

15.1 kg (33.29 ポンド)

(3.5 インチ HDD ベイ搭載)

環境

メモ：特定のシステム構成でのその他の環境条件の詳細については、www.dell.com/environmental_datasheets を参照してください。

温度

動作時

1 時間当たり最大 10°C の温度変化で 10～35°C（50～95°F）

メモ：高度が 2950 フィートを超えると、動作時の許容最大温度は、550 フィートごとに 1°F ずつ低下します。

注意：サポートされるメモリモジュールおよびハードドライブの最大数は、1 U ノード構成では、プロセッサ 145W および 135 W の電源ユニット (PSU) に依存しています。

保管時

1 時間当たり最大 20℃ の温度変化で -40～65℃（-40～149°F）

相对湿度

動作時

1 時間当たり最大 10% の湿度変化で 20～80%（結露しないこと）

保管時

5 \~ 95 % (結露しないこと)

最大耐久震度

動作時	5~350 Hz で 0.26 g
保管時	15 分間にわたり 10~500 Hz で 1.88 g

最大耐久衝擊

動作時	z 軸の正方向に 2.6 ミリ秒で31 G の 1 衝撃パルス(システムの各面に対して 1 パルス)

保管時

x、y、z 軸の正および負方向に71 G で 2 ミリ秒以下の 6 連続衝撃パルス(システムの各面に対して 1 パルス)

x、y、z 軸の正および負方向に、235 インチ / 秒(597 cm / 秒)の速度変化で、27 G フェアードスクエアパルス波の 6 連続衝撃パルス(システムの各面に対して 1 パルス)

高度

動作時	-15.2~3,048 m(-50~10,000 フィート)

保管時

-15.2~10,668m(-50~35,000フィート)

空気汚染物質レベル

クラス	G1(ISA-S71.04-1985 の定義による)
