製品タイプ	サーバーブレード
モデル	PowerEdge M915
プロセッサ	2基または4基のAMD Opteron 6000シリーズ（8コアまたは12コア）
メモリ	最大512 GB（32スロット）のDDR3 LV RDIMM、1333 MHz
ストレージ	最大2台の2.5インチSASまたはSSDハードドライブ；オプションのRAID
ネットワーキング	4基の内蔵GbEポート（2基のデュアルポートBroadcom 5709S）；最大4枚のメザニンカード（10GbE、FC8、InfiniBand対応）
拡張スロット	4つのPCIe Gen2 x8メザニンカードスロット
ビデオ	Matrox G200、8 MB
寸法（高さ×幅×奥行き）	38.5 cm x 5 cm x 48.6 cm（15.2 in x 2 in x 19.2 in）
重量（最大構成時）	12.7 kg（28 lb）
電源	エンクロージャ（M1000e）経由で給電、最大6基のPSU（各2360 Wまたは2700 W）
動作温度	10°C～35°C（50°F～95°F）
保管温度	-40°C～65°C（-40°F～149°F）
相対湿度（動作時）	20%～80%（結露なきこと）
対応オペレーティングシステム	Microsoft Windows Server、Red Hat Enterprise Linux、SUSE Linux Enterprise Server、Citrix XenServer、VMware ESX/ESXi、Oracle Solaris（バージョンについてはマニュアル参照）
メンテナンス	ハードウェアオーナーズマニュアルを参照；ホットプラグ対応ドライブ（オプションのRAID使用時）
安全上の注意	PDUのみで使用；電源ケーブルをクリップと面ファスナーで固定；安全指示に従う
認証と準拠	ISA-S71.04-1985に基づくG1；RoHS準拠
保証	異なる；Dellサポートを参照

よくある質問 - PowerEdge M915 DELL

Dell PowerEdge M915とは何ですか？

これはDell PowerEdge M1000eエンクロージャ用に設計されたサーバーブレードで、AMD Opteron 6000シリーズプロセッサと最大512 GBのDDR3メモリを搭載し、高密度を実現します。

M915でサポートされているオペレーティングシステムは？

Microsoft Windows Server 2008/2008 R2、Red Hat Enterprise Linux（バージョン4.x～6.0）、SUSE Linux Enterprise Server 10/11、Citrix XenServer 5.5/5.6、VMware ESX/ESXi（3.0～4.1）、Oracle Solaris 10をサポートしています。最新のリストについてはdell.com/ossupportを必ず確認してください。

M915はどのくらいのメモリをサポートできますか？

最大512 GBまでサポートし、32スロットの1333 MHz DDR3 LV RDIMMを使用、モジュールあたり1 GB～16 GBの容量。

どのようなストレージが利用可能ですか？

このブレードは、バリューRAIDまたはパフォーマンスRAIDストレージカードを介して、最大2台の2.5インチSASまたはSSDハードドライブをサポートします。オプションのRAIDでホットプラグに対応。

M915に拡張カードを追加できますか？

はい、4つのPCIe Gen2 x8メザニンカードスロットがあり、デュアルポートGbE、10GbE、ファイバーチャネル（FC8）、InfiniBandメザニンカードに対応しています。

物理的な寸法と重量は？

ブレードの寸法は高さ38.5 cm（15.2インチ）、幅5 cm（2インチ）、奥行き48.6 cm（19.2インチ）、最大構成時の重量は12.7 kg（28 lb）まで。

M915の電源はどうやって供給しますか？

Dell PowerEdge M1000eエンクロージャを介して給電されます。最低3つの電源（各2360 Wまたは2700 W）が必要です。必ずPDUに接続し、壁のコンセントに直接接続しないでください。

環境動作条件は？

動作温度：10°C～35°C（50°F～95°F）、湿度20%～80%（結露なきこと）、最大高度3,048 m（10,000 ft）。保管時：-40°C～65°C、最大10,600 m。

M915は冗長電源をサポートしていますか？

はい、M1000eエンクロージャは最大6基の電源をサポートし、N+1または2N冗長性により高可用性を確保します。

トラブルシューティングや修理情報はどこで見つけられますか？

トラブルシューティングとコンポーネント交換についてはハードウェアオーナーズマニュアルを参照してください。スペアパーツについては、Dellサポートに連絡するか、dell.com/supportにアクセスしてください。

使用説明書 PowerEdge M915 DELL

メモ：コンピュータを使いやすくするための重要な情報を説明しています。

注意：手順に従わないと、ハードウェアの損傷やデータの損失につながる可能性があることを示しています。

警告：物的損害、けが、または死亡の原因となる可能性があることを示しています。

本書の内容は予告なく変更されることがあります。

© 2010 すべての著作権は Dell Inc. にあります。

Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。

本書に使用されている商標：Dell™、DELL ロゴ、および PowerEdge™ は Dell Inc. の商標です。Citrix™ および XenServe® は Citrix Systems, Inc. および / またはその関連子会社の登録商標または商標であり、米国特許商標局および他の国で登録されている場合があります。Intel® は米国その他の国における Intel Corporation の登録商標です。

Microsoft ^® 、Windows ^® 、Windows Server ^® および Windows Server は米国その他の国における Microsoft Corporation の商標または登録商標です。Red Hat ^® および Red Hat Enterprise Linux ^® は米国およびその他の国における Red Hat, Inc. の登録商標です。

SUSE ^® は米国およびその他の国における Novell, Inc. の登録商標です。VMware ^® は米国およびその他の法域における VMware, Inc. の登録商標または商標（標章）です。

Solaris™ は米国およびその他の国における Sun Microsystems, Inc. の商標です。

商標または製品の権利を主張する事業体を表すためにその他の商標および社名が使用されていることがあります。それらの商標や会社名は、一切 Dell Inc. に帰属するものではありません。

モデル BMX01、HHB シリーズ、FHB シリーズ

取り付けと設定

警告：次の手順を実行する前に、システムに付属しているマニュアルの「安全にお使いいただくために」をお読みください。

本項では、システムを初めてセットアップする際に必要な手順について説明します。

システムの開梱

システムを箱から取り出し、同梱品がすべて揃っていることを確認します。

ラックへのレールとシステムの取り付け

レールの組み立てとラックへのシステムの取り付けの際は、エンクロージャに付属しているマニュアルの安全にお使いいただくための注意事項およびラックへの取り付け手順に従ってください。

ブレードの取り付け

最上部から始めて、左から右の順にモジュールをエンクロージャに挿入して取り付けていきます。ブレードが固定されたら、ハンドルが閉じ位置に戻ります。

CMC モジュールと KVM モジュールの接続

管理システムと CMC モジュールをシリアルケーブルとネットワークケーブルでつなぎます。2 台目のオプションの CMC モジュールを取り付けた場合は、同様にケーブルを接続します。

キーボード、マウス、モニターをオプションの iKVM モジュールに接続します。

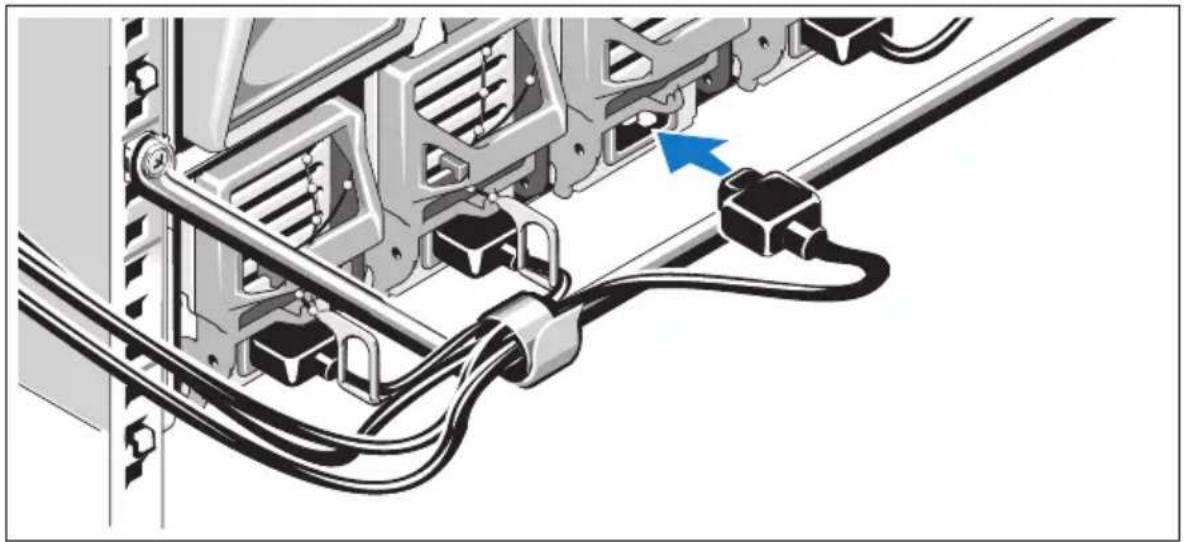

システムの電源への接続

システムの電源ユニットに電源コードを接続します。

△ 注意：電源ケーブルが誤って外れてしまうことがないように、各電源ユニットのプラスチック製のクリップを使用して電源ケーブルを電源ユニットに固定し、ベルクロストラップを使用してケーブルをストレインリリーフバーに固定します。

電源ケーブルのもう一方の端を配電ユニット（PDU）に接続します。

△ 注意：電源ケーブルをコンセントに直接差し込まず、必ず PDU を使用してください。システムの機能を最適に保つには、少なくとも 3 台の電源ユニットが必要です。

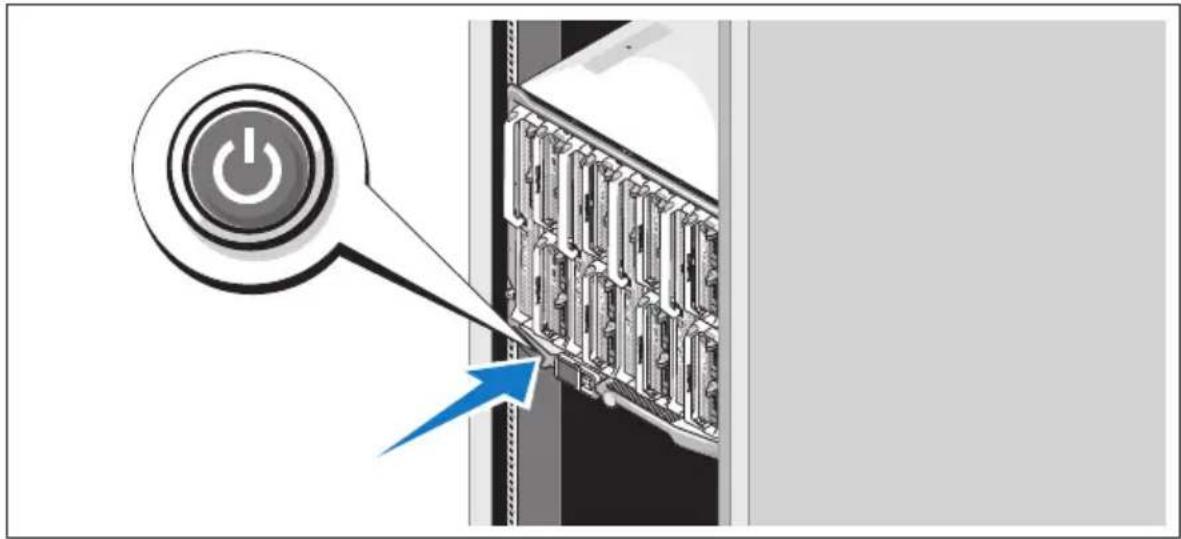

システムの電源投入

エンクロージャの電源ボタンを押します。電源インジケータが点灯します。

メモ：システムを電源に接続したら、システムの電源を入れることができる状態になるまで、わずかに待機する必要があります。

ブレードの電源投入

各ブレードの電源ボタンを押すか、またはシステム管理ソフトウェアを使用してブレードの電源を入れます。

OS のセットアップの完了

システムに OS がプリインストールされている場合は、システムに同梱の OS のマニュアルを参照してください。OS を初めてインストールする場合は、お使いの OS のインストールと設定に関するマニュアルを参照してください。システムとは別途に購入したハードウェアやソフトウェアのインストールは、OS がインストール済みであることを確認してから行ってください。

対応 OS

OSM915M910M905M805	M710M7	10HDM6	10M610x	M605
Citrix XenServer 5.5			√	√	√	√		√
Citrix XenServer 5.6	√	√	√	√	√	√	√	√	√
Microsoft Windows Server 2008 Hyper-V Server	√	√				√
Microsoft Windows Essential Business Server 2008 Standard/Premium Edition		√				√		√
Microsoft Windows HPC Server 2008 (x64)	√	√						√
Microsoft Windows Server 2008 Standard/Enterprise (x86) Edition		√			√		√		√
Microsoft Windows Web Server 2008 (x86) Edition		√			√	√	√
Microsoft Windows Web Server 2008 (x86) Edition With SP2		√
OSM915M910M905M805	M710M7	10HDM6	10	M610xM605
Microsoft Windows Server 2008 Standard/Enterprise (x86) Edition With SP2		√				√		√
Microsoft Windows Server 2008 Standard/Enterprise /Datacenter (x64) Edition		√	√	√	√	√		√
Microsoft Windows Web Server 2008 (x64) Edition		√			√		√	√
Microsoft Windows Web Server 2008 (x64) Edition With SP2	√	√		√	√
Microsoft Windows Server 2008 R2 Standard/Enterprise /Datacenter (x64) Edition	√	√		√	√
Microsoft Windows Server 2003 Standard Edition/Enterprise Edition									√
Microsoft Windows Server 2003 Web Edition		√						√	√
Microsoft Windows Server 2003 Standard/Enterprise /Web Edition (SP1 以降)									√
Microsoft Windows Server 2003 R2 Standard/Enterprise (x86) Edition		√	√	√	√	√		√	√
OSM915M910M905M805	M710M7	10HDM6	10M610x	M605
Microsoft Windows Server 2003 Standard/Enterprise (x64) Edition									√
Microsoft Windows Server 2003 R2 Standard/Enterprise (x64) Edition			√	√	√	√		√	√
Microsoft Windows Server 2003 R2 Datacenter (x64) Edition					√		√	√
Microsoft Windows Server 2003 R2 Standard/Enterprise /Datacenter (x64) Edition With SP2		√
Red Hat Enterprise Linux AS/ES/WS (バージョン 4.0)アップデート 5 (x86)			√	√					√
Red Hat Enterprise Linux AS/ES/WS (バージョン 4.0)アップデート 5 (x86_64)			√	√					√
Red Hat Enterprise Linux AS/ES (バージョン 4.7) (x86)					√		√
Red Hat Enterprise Linux AS/ES (バージョン 4.7) (x86_64)					√		√
Red Hat Enterprise Linux AS/ES (バージョン 4.8) (x86)						√		√
Red Hat Enterprise Linux AS/ES (バージョン 4.8) (x86_64)						√		√
OSM915M910M905M805M710M710HDM610 M610xM605
Red Hat Enterprise Linux (バージョン 5.0) (x86)			√	√		√	√
Red Hat Enterprise Linux (バージョン 5.0) (x86_64)			√	√	√	√	√
Red Hat Enterprise Linux (バージョン 5.2) (x86)					√
Red Hat Enterprise Linux (バージョン 5.5) (x86)	√					√		√
Red Hat Enterprise Linux (バージョン 5.5) (x86_64)	√					√		√
Red Hat Enterprise Linux (バージョン 6.0) (x86_64)	√
SUSE Linux Enterprise Server 10 (x86_64)			√	√	√	√
SUSE Linux Enterprise Server 10 (x86_64) SP3	√	√		√	√
SUSE Linux Enterprise Server 11 (x86_64)	√	√		√	√
Solaris 10 (x86_64)		√	√	√	√	√	√		√
VMware ESX バージョン 3.0			√	√	√	√
VMware ESX バージョン 3.0.2 アップデート 1									√
VMware ESX バージョン 3.5			√	√	√	√
OSM915M910M905M805	M710M7	10HDM6	10M610x	M605
VMware ESX バージョン 4.0 アップデート 1		√				√		√
VMware ESXi バージョン 4.0 アップデート 1		√				√		√
VMware ESX バージョン 4.0 アップデート 2	√
VMware ESXi バージョン 4.0 アップデート 2	√
VMware ESX バージョン 4.1 アップデート 1	√
VMware ESXi バージョン 4.1 アップデート 1	√

√—サポートされている組み合わせ。

メモ：PowerEdge の各システムでサポートされている OS の最新情報については、dell.com/ossupport を参照してください。

その他の情報

警告：次の手順を実行する前に、システムに付属しているマニュアルの「安全にお使いいただくために」をお読みください。

• 『Configuration Guide』（設定ガイド）では、システムエンクロージャとブレードの設定について説明しています。
• ラックソリューションに付属の『ラック取り付けガイド』では、システムをラックに取り付ける方法について説明しています。
• 『ハードウェアオーナーズマニュアル』では、システムの機能、トラブルシューティングの方法、およびコンポーネントの取り付け方や交換方法について説明しています。
• Dell システム管理アプリケーションのマニュアルでは、システム管理ソフトウェアのインストール方法と使い方を説明しています。

メモ：アップデートには他の文書の内容を差し替える情報が含まれている場合がよくありますので、support.dell.com/manualsでアップデートがないかどうかを常に確認し、初めにお読みください。

テクニカルサポートの利用法

本書の手順が理解できない場合やシステムが思ったとおりに動作しない場合は、『ハードウェアオーナーズマニュアル』を参照してください。デルでは広範囲にわたるハードウェアのトレーニングと資格認証を実施しています。詳細については、dell.com/training を参照してください。このサービスが提供されていない地域もあります。

仕様

ブレードの仕様

プロセッサ
プロセッサのタイプ
PowerEdge M915	AMD Opteron 6000 シリーズのプロセッサ 2 個または 4 個(8 コアまたは 12 コア)
PowerEdge M910	Intel Xeon 7000 シリーズのプロセッサ 2 個または 4 個(8 コアまで)
PowerEdge M905	デュアルコアまたはクアッドコア AMD Opteron 8000 シリーズのプロセッサ 4 個
PowerEdge M805	デュアルコアまたはクアッドコア AMD Opteron 2000 シリーズのプロセッサ 2 個
PowerEdge M710HD/M710/M610x/M610	デュアルコア、クアッドコア、またはシックスコア Intel Xeon 5000 シリーズのプロセッサ 1 個または 2 個
PowerEdge M605	デュアルコアまたはクアッドコア AMD Opteron 2000 シリーズのプロセッサ 1 個または 2 個
PowerEdge M600	クアッドコアまたはデュアルコア Intel Xeon プロセッサが 1 個または 2 個

メモリ

アーキテクチャ
PowerEdge M915	1333 MHz DDR3 シングル、デュアル、またはクアッドランクのレジスタ LV DIMM (RDIMM)
PowerEdge M910	DDR3 メモリモジュール、動作周波数 1066 MHz
PowerEdge M905/M805/M605	DDR2 メモリモジュール、動作周波数 677 MHz
PowerEdge M710HD	DDR3 および DDR3L のシングル、デュアル、およびクアッドランクメモリモジュール、動作周波数 1066 および 1333 MHz

メモリ（続き）

PowerEdgeM710/M610x/M610	800、1066、または 1333 MHz の DDR3 シングルまたはデュアルランク、レジスタ DIMM(RDIMM)またはバッファなし DIMM(UDIMM)または800 または 1066 MHz の DDR3 クアッドランク、レジスタ DIMM(RDIMM)またはバッファなしDIMM(UDIMM)
PowerEdge M600	FBD メモリモジュール、動作周波数 677 MHz
メモリモジュールソケット
PowerEdge M915/M910	240 ピンソケット 32 個
PowerEdge M905	240 ピンソケット 24 個
PowerEdge M805	240 ピンソケット 16 個
PowerEdgeM710HD/M710	240 ピンソケット 18 個
PowerEdge M610x/M610	240 ピンソケット 12 個
PowerEdge M605/M600	240 ピンソケット 8 個

メモリモジュールの容量

PowerEdge M915	1 GB、2 GB、4 GB、8 GB、および 16 GB の LV DIMM
PowerEdge M910	1 GB、2 GB、4 GB、8 GB、および 16 GB の RDIMM
PowerEdge M905/M805	1 GB、2 GB、4 GB、および 8 GB
PowerEdge M710HD	1 GB、2 GB、4 GB、8 GB、および 16 GB の RDIMM および LV DIMM
PowerEdge M710/M610x/M610	2 GB、4 GB、8 GB、および 16 GB の RDIMM および LV DIMM;1 GB および 2 GB の UDIMM
PowerEdge M605/M600	512 MB、1 GB、2 GB、4 GB、および 8 GB

メモリ（続き）

最小 RAM
PowerEdge M915	8 GB
PowerEdge M910	4 GB
PowerEdge M905	8 GB(1 GB のメモリモジュール 8 枚)
PowerEdge M805	4 GB(1 GB のメモリモジュール 4 枚)
PowerEdge M710D	4 GB
PowerEdgeM710/M610x/M610	1 GB のメモリモジュール 1 枚(プロセッサが1 個のシステム)または 1 GB メモリモジュール2 枚(プロセッサが 2 個のシステム)
PowerEdge M605/M600	1 GB(512 MB のメモリモジュール 2 枚)

最大 RAM

PowerEdge M915	512 GB
PowerEdge M910	512 GB
PowerEdge M905	192 GB
PowerEdge M805	128 GB
PowerEdge M710HD	288 GB
PowerEdge M710	288 GB(16 GB の RDIMM 18 枚)36 GB(2 GB の UDIMM 18 枚)
PowerEdge M610x/M610	192 GB(16 GB の RDIMM 12 枚)24 GB(2 GB の UDIMM 12 枚)
PowerEdge M605/M600	64 GB

ドライブ

ハードドライブ
PowerEdge M915/M910	2.5 インチ SAS ハードドライブ 2 台までバリューRAID またはパフォーマンス RAID ストレージカードによるサポートまたは2.5 インチ SSD ハードドライブ 2 台までバリューRAID またはパフォーマンス RAID ストレージカードによるサポート
PowerEdge M905/M805	2.5 インチ SAS ハードドライブ 2 台までバリューRAID またはパフォーマンス RAID ストレージカードによるサポート
PowerEdge M710HD	2.5 インチ SAS ハードドライブ 2 台までPERC H200 内蔵ストレージコントローラによるサポートまたは2.5 インチ SSD ハードドライブ 2 台までPERC H200 内蔵ストレージコントローラによるサポート
PowerEdge M710	2.5 インチ SAS ハードドライブ 4 台までバリューRAID またはパフォーマンス RAID ストレージカードによるサポート
PowerEdgeM600/M610x/M610	2.5 インチ SATA ハードドライブ 1 台非 RAID、バリュー RAID、またはパフォーマンス RAID ストレージカードによるサポートまたは2.5 インチ SATA ハードドライブ 2 台バリューRAID またはパフォーマンス RAID ストレージカードによるサポートまたはソリッドステートディスク(SSD)ハードドライブ 1 台非 RAID ストレージカードによるサポートまたはSAS ハードドライブ 2 台までバリュー RAID またはパフォーマンス RAID ストレージカードによるサポート

ドライブ（続き）

PowerEdge M605

SATAハードドライブ2台までバリューRAIDまたはパフォーマンスRAIDストレージカードによるサポートまたはソリッドステートディスク(SSD)ハードドライブ2台まで非RAIDストレージカードによるサポートまたはSASハードドライブ2台までバリューRAIDまたはパフォーマンスRAIDストレージカードによるサポートメモ:いずれのモジュラーシステムの場合も、1台のブレード内にSASとSATAのハードドライブを混在させることはできません。メモ:オプションのRAIDコントローラカードが取り付けられている場合は、ホットプラグドライブ操作がサポートされます。

コネクタ

外部

USB

PowerEdge

4 ピン USB 2.0 対応コネクタ 3 個

M915/M910/M905/

M805/M710

PowerEdge

M710HD/M610x/M610

/M605/ M600

コネクタ（続き）

内蔵
内蔵 SD モジュール(PowerEdge M915/M910/M905/M805/M710HD/M710/M610x/M610)	内蔵 SD モジュールを備えたオプションのフラッシュメモリカードスロット 1 個
内蔵 SD vFlash モジュール(PowerEdge M915/M910/M710HD/M710/M610x/M610)	iDRAC Enterprise 用のオプションの VFlash メモリカードスロット 1 個
USB キー(PowerEdge M915/M910/M710HD/M710/M610x/M610)	内部 USB キーコネクタ 1 個

PCIe 拡張ソリューション

PowerEdge M610x	シングルワイド(2枚)またはダブルワイド(1枚)のフルレングス標準 PCIe カードをサポート
メザニンカード
PowerEdge M915/M910	PCIe Gen 2 x8 メザニンカードスロット 4個まで:デュアルポート Gb イーサネット、10 Gb イーサネット、FC8 ファイバーチャネル、または Infiniband メザニンカードをサポート
PowerEdge M905/M805	PCIe Gen 1 x8 メザニンカードスロット 4個まで:デュアルポート Gb イーサネット、10 Gb イーサネット、FC8 または FC4 ファイバーチャネル、または 4x DDR Infiniband メザニンカードをサポート
PowerEdge M710HD	PCIe Gen 2 x8 メザニンカードスロット 2個まで:デュアルポートおよびクアッドポート Gb イーサネット、10 Gb イーサネット、FC8 または FC4 ファイバーチャネル、または 4x DDR Infiniband メディアカードをサポート
メザニンカード(続き)
PowerEdge M710	PCIe Gen 2 メザニンカードスロット 4 個まで(x8 レーン幅 3 個と x4 レーン幅 1 個)、デュアルポート Gb イーサネット、10 Gb イーサネット、FC8 または FC4 ファイバーチャネル、または 4x DDR Infiniband メザニンカードをサポート
PowerEdge M610x/M610	PCIe Gen 2 x8 メザニンカードスロット 2 個まで:デュアルポート Gb イーサネット、10 Gb イーサネット、FC8 または FC4(M610 のみ)ファイバーチャネル、または 4x DDR Infiniband メザニンカードをサポート
PowerEdge M605/M600	PCIe x8 メザニンカードスロット 2 個まで:デュアルポート Gb イーサネット、10 Gb イーサネット、FC8 または FC4 ファイバーチャネル、または 4x DDR Infiniband メザニンカードをサポート
内蔵イーサネットコントローラ
PowerEdge M915/M910/M905/M805/M710HD/M710	TOE および iSCSI ブート対応のイーサネットポート 4 個(内蔵デュアルポート Broadcom 5709S イーサネットコントローラ 2 つによって提供)
PowerEdge M610x/M610	TOE および iSCSI ブート対応のイーサネットポート 2 個(内蔵デュアルポート Broadcom 5709S イーサネットコントローラ 1 つによって提供)
PowerEdge M605/M600	TOE および iSCSI ブート対応のイーサネットポート 2 個(内蔵 Broadcom 5708S コントローラ 2 つによって提供)
ビデオコントローラ
PowerEdgeM905/M805/M605/M600	ATI RN50 ビデオコントローラ、32 MB ビデオメモリ
PowerEdgeM915/M910/M710HD/M710/M610x/M610	Matrox G200 ビデオコントローラ、8 MB ビデオメモリ

サイズと重量

PowerEdge M915
縦幅	38.5 cm
横幅	5 cm
奥行き	48.6 cm
重量(最大構成)	12.7 kg
PowerEdge M910
縦幅	38.5 cm
横幅	5 cm
奥行き	48.6 cm
重量(最大構成)	13.1 kg
PowerEdgeM905/M805/M710/M610x
縦幅	38.5 cm
横幅	5 cm
奥行き	48.6 cm
重量(最大構成)	11.1 kg
PowerEdge M710HD
縦幅	18.9 cm
横幅	5 cm
奥行き	48.6 cm
重量(最大構成)	7.4 kg
PowerEdge M605/M600
縦幅	18.9 cm
横幅	5 cm
奥行き	48.6 cm
重量(最大構成)	5.2 ~ 6.4 kg

バッテリー

NVRAM バックアップバッ

3.0 V コイン型リチウムバッテリー CR 2032 テリー

システムエンクロージャの仕様

サイズと重量

縦幅	44.0 cm
横幅	44.7 cm
奥行き	75.5 cm
重量(最大構成)	178.3 kg
重量(空の状態)	44.6 kg

電源ユニットモジュール

AC/DC 電源ユニット(1 台あたり)
ワット数	2360 W および 2700 W
コネクタ	IEC C20
熱消費	1205 BTU/ 時 最大
最大流入電流	通常のラインコンディションのもと、システムの動作環境全範囲で、電源ユニット 1 台に付き 10 ミリ秒以下で 55 A の入電量を許容できます。
システムの電圧要件	14.4 A、200 ~ 240 VAC、50/60 Hz

オプションの Avocent iKVM モジュール

外部アクセス用コネクタ
USB	キーボード / マウス用 4 ピン USB 2.0 対応コネクタ 2 個
ACI ポート	RJ-45
ビデオ	15 ピン VGA

シャーシ管理コントローラモジュール

外部アクセス用コネクタ
リモート管理	専用 10/100/1000 Mb RJ-45(内蔵イーサネットリモートアクセスコントローラ用)コネクタ2個。Gb ポートは外部管理ネットワークに接続。STK ポートは、隣接するエンクロージャ内のCMC をデイジーチェーン接続するために使用できます。
シリアル	16550 互換 9 ピン DTE
ビデオ	15 ピン VGA
バッテリー	3.0 V コイン型リチウムイオンバッテリーCR 2032

エンクロージャのコントロールパネル

外部アクセス用コネクタ
USB	キーボード/マウス用4ピンUSB 2.0対応コネクタ2個
ビデオ	15ピンVGA
LCD パネル
機能	カーソルコントロールキー4個、セレクトキー1個、LCD画面

環境

メモ：特定のシステム構成でのその他の環境条件の詳細については、dell.com/environmental_datasheets を参照してください。このシステムはオフィス環境用ではありません。

温度

動作時

10 35^ C

メモ：900 m を超える場所では、300 m 上昇するごとに最大温度を 1℃ 下げます。

保管時

-40 \~ 65 ° C

環境(続き)
相対湿度
動作時	最大湿球温度29°Cで20~80パーセント(結露しないこと)
保管時	最大湿球温度38°Cで5~95パーセント(結露しないこと)
最大振動
動作時	15分間にわたり10~350Hzで0.26Grms
保管時	15分間にわたり10~250Hzで1.54Grms
最大衝撃
動作時	z軸の正方向に2ミリ秒以下で41Gの1衝撃パルス(システムの各面に対して1パルス)
保管時	x、y、z軸の正および負方向に6連続衝撃パルス(システムの各面に対して1パルス)、2ミリ秒以下で71G
高度
動作時	-15.2~3,048m
保管時	-15.2~10,600m
空気汚染物質レベル
クラス	G1(ISA-S71.04-1985の定義による)

I/0 モジュールの仕様

お使いのエンクロージャでサポートされている I/O モジュールおよびパススルーモジュールについては、support.dell.com/manuals で『Dell PowerEdge M1000e 設定ガイド』を参照してください。

Dell PowerEdge

M1000e, M915, M910, M905, M805, M710HD, M710, M610x, M610, M605 및 M600

시스템 시작 안내서

주, 주의 및 경고
