PANDUAN PENGGUNA PowerEdge C6300 DELL

Pindai untuk melihat video cara melakukan, dokumentasi, dan informasi pemecahan masalah.

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang akan membantu Anda mengoptimalkan penggunaan komputer.

PERHATIAN: Sebuah PERHATIAN mengindikasikan potensi kerusakan terhadap perangkat keras atau kehilangan data jika petunjuk tidak diikuti.

PERINGATAN: Sebuah PERINGATAN mengindikasikan potensi kerusakan properti, cedera diri, atau kematian.

Copyright © 2015 Dell Inc. Hak cipta dilindungi undang-undang. Produk ini dilindungi oleh undang-undang hak cipta dan hak atas kekayaan intelektual di AS. Dell™ dan logo Dell adalah merek dagang dari Dell Inc. di Amerika Serikat dan/atau yurisdiksi lainnya. Semua merek dan mana lain yang disebutkan di sini bisa jadi merupakan merek dagang dari perusahaannya yang bersangkutan.

Model Regulatori: B08S

Jenis Regulatori: B08S003

PERHATIAN: Lokasi Akses Terbatas

Server ini ditujukan untuk instalasi hanya di lokasi akses terbatas sebagaimana didefinisikan dalam Cl. 1.2.7.3 dalam IEC 60950-1: 2001 di mana berlaku kedua kondisi berikut:

• Akses hanya dapat dilakukan oleh petugas servis atau oleh pengguna yang telah mendapatkan penjelasan tentang batasan yang diterapkan pada lokasi dan tentang tindakan pencegahan yang harus dilakukan.
• Akses dapat dilakukan dengan menggunakan alat atau kunci dan anak kunci, atau sarana pengaman lainnya, dan dikontrol oleh pihak berwenang yang bertanggung jawab atas lokasi tersebut.

Instalasi dan Konfigurasi

PERINGATAN: Sebelum melakukan prosedur berikut, bacalah dan ikuti petunjuk keselamatan yang disertakan dengan sistem.

Menginstal Solusi Rel Tanpa Alat

PERINGATAN: Bilamana Anda hendak mengangkat sistem, mintalah bantuan orang lain. Untuk mencegah cedera, jangan mencoba mengangkat sistem sendirian.

PERINGATAN: Sistem belum terpasang pada rak atau digantung pada relnya. Untuk mencegah cedera atau kerusakan pada sistem, Anda harus menyangga sistem dengan baik selama instalasi dan melepaskan sistem.

PERINGATAN: Untuk mencegah potensi bahaya tersengat listrik, diperlukan konduktor dengan kabel ketiga yang ditanahkan sebagai pengaman untuk menginstal rak. Perlengkapan rak harus menyediakan aliran udara yang memadai untuk menjaga pendinginan yang dibutuhkan.

PERHATIAN: Ketika menginstal rel pada rak dengan lubang persegi, penting untuk memastikan bahwa pasak persegi menembus lubang persegi.

1 Tekan tombol pembuka kait di titik tengah bagian ujung untuk membuka pengait rel. Lihat Gambar 1.

2 Sesuaikan bagian ujung rel pada flensa rak vertikal untuk mendudukkan pasak pada lubang bawah U pertama dan lubang atas U kedua.

CATATAN: Rel dapat digunakan pada rak lubang persegi (butir 1 pada gambar berikut) dan rak lubang bulat (butir 2 pada gambar berikut).

CATATAN: Untuk melepaskan rel, tekan tombol pembuka kait di titik tengah bagian ujung dan lepaskan setiap rel.

3 Tarik bagian ujung rel dan lepaskan tombol pembuka kait agar kait terkunci pada tempatnya. Lihat Gambar 2.

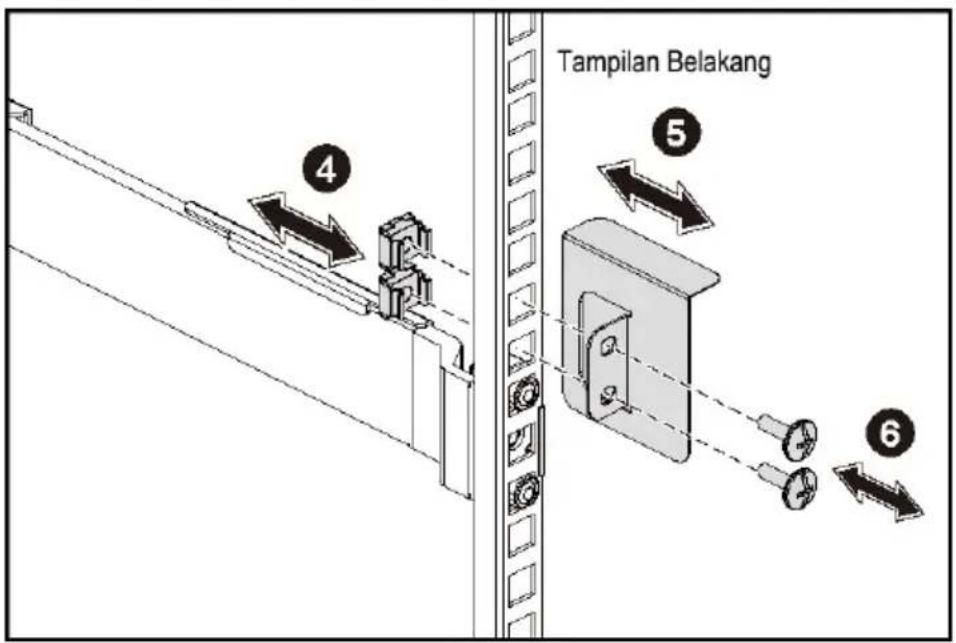

4 Pada setiap flensa rak vertikal di bagian belakang, letakkan dua dasar sekrup ke dalam dua lubang persegi di atas rel. Lihat Gambar 3.
5 Pasang braket pengiriman penstabil chasis (opsional) di bagian belakang flensa rak.

6 Pasang dan kencangkan sekrup.

CATATAN: Untuk memindahkan sistem yang sudah terpasang pada rak, pastikan bahwa kedua braket pengiriman penstabil chasis (opsional) telah terpasang.

Gambar 3. Menginstal Braket Pengiriman Penstabil Chasis

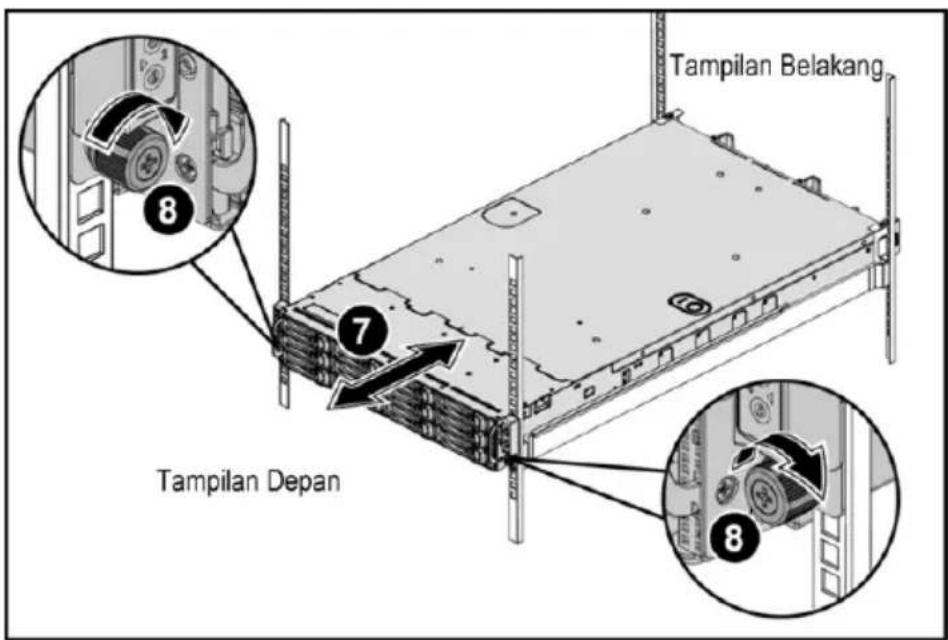

8 Kencangkan sekrup pengatur untuk mengencangkan telinga sistem ke bagian depan flensa rak.

Gambar 4. Menginstal Chasis ke Rak.

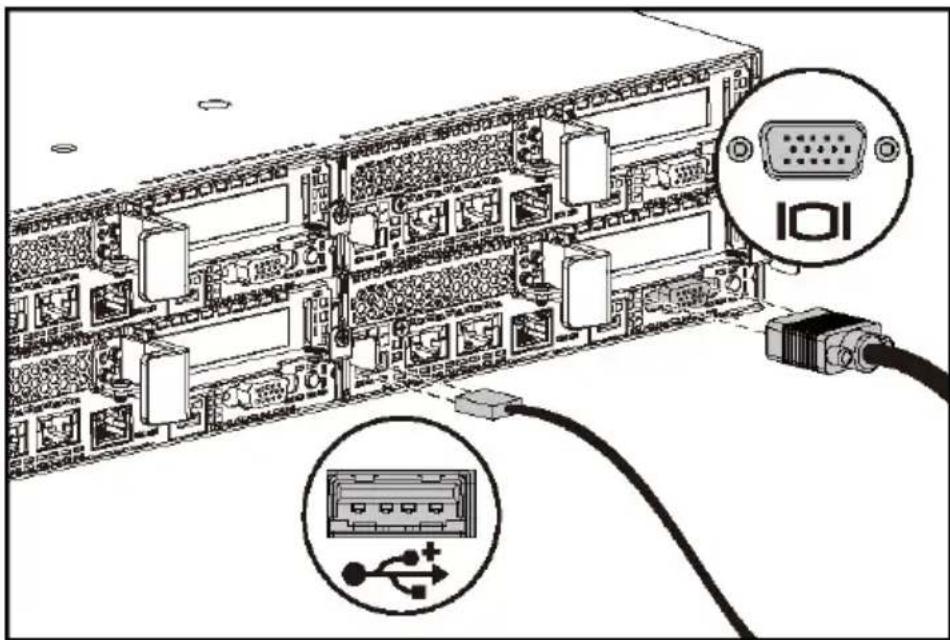

Opsional—Menghubungkan Keyboard, Mouse, dan Monitor Gambar 5. Opsional—Menghubungkan Keyboard, Mouse, dan Monitor

Hubungkan keyboard, mouse, dan monitor (opsional).

Konektor di bagian belakang sistem Anda ditandai dengan ikon yang menunjukkan kabel mana yang harus ditancapkan ke masing-masing konektor. Pastikan untuk mengencangkan sekrup (jika ada) pada konektor kabel monitor.

CATATAN: Catat bahwa sistem tersebut hanya mendukung satu port USB dan sebuah port micro USB. Jika Anda memerlukan lebih dari satu outlet USB dalam satu waktu, gunakan Hub USB atau Kabel Adaptor.

Menghubungkan Kabel Daya

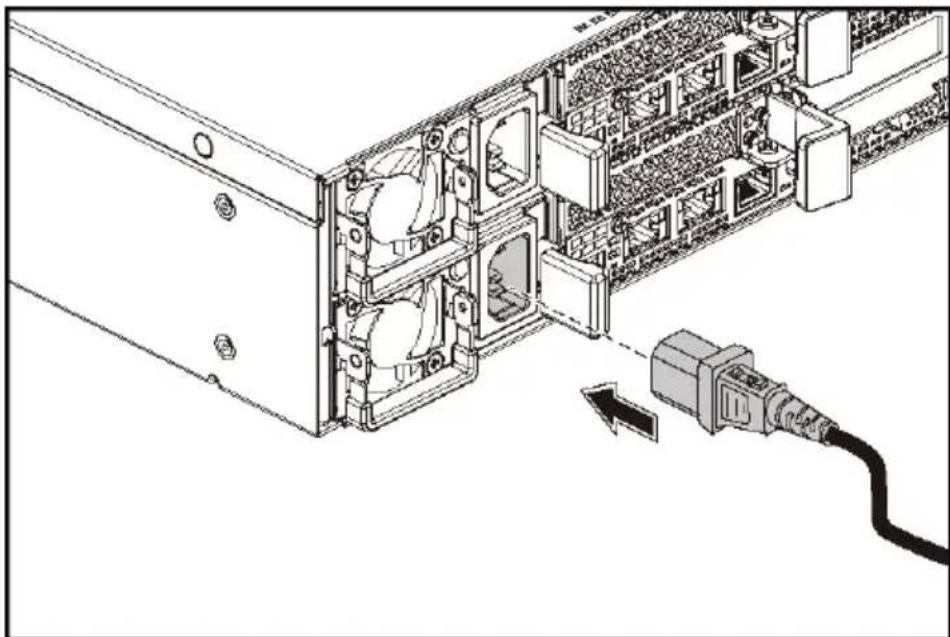

Gambar 6. Menghubungkan Kabel Daya

Hubungkan kabel daya sistem ke sistem dan, jika monitor digunakan, hubungkan kabel daya monitor ke monitor. Tancapkan ujung kabel daya yang lain ke stopkontak listrik yang ditanahkan atau sumber daya terpisah seperti catu daya tak terputus atau unit distribusi daya.

CATATAN: Sistem mendukung input daya AC dan HVDC. Sistem Anda mendukung hingga dua unit catu daya 1400 W (tegangan input nominal 200-240 VAC) atau hingga dua unit catu daya 1600 W (tegangan input nominal 200-240). Unit catu daya 1400 W didukung hanya untuk negara Tiongkok.

Mengaktifkan Sistem

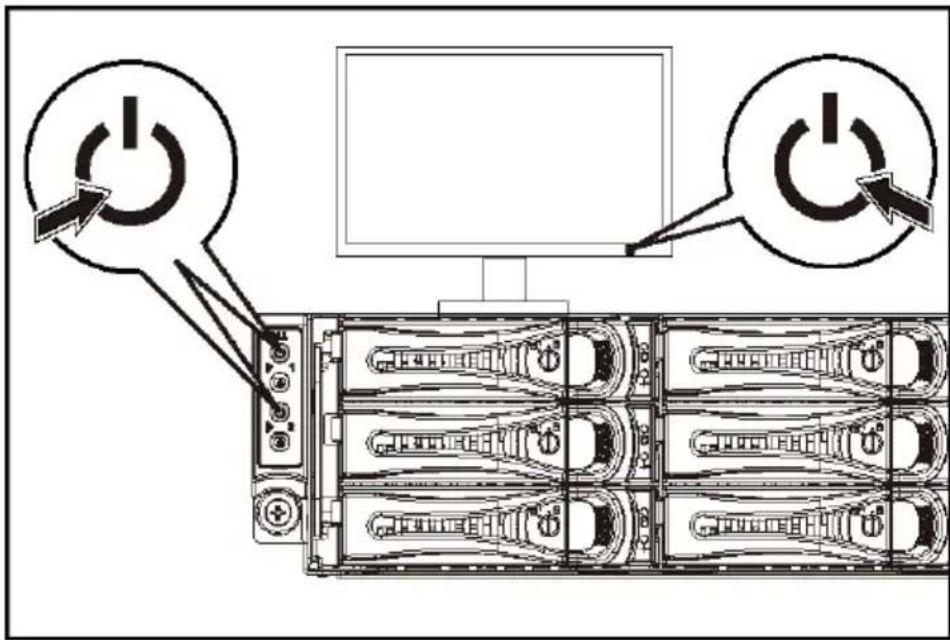

Gambar 7. Menekan Tombol Daya di Bagian Depan Sistem

Tekan tombol daya pada bagian depan atau belakang sistem. Indikator daya seharusnya menyala hijau.

Menyelesaikan Pengaturan Sistem Operasi

Untuk menginstal sistem operasi untuk pertama kalinya, lihat dokumentasi instalasi dan konfigurasi untuk sistem operasi Anda. Pastikan bahwa sistem operasi telah terinstal sebelum Anda menginstal perangkat keras atau perangkat lunak yang tidak dibeli bersama sistem.

CATATAN: Lihat dell.com/ossupport untuk mendapatkan informasi terbaru tentang sistem operasi yang didukung.

Informasi Lain yang Mungkin Anda Perlukan

PERINGATAN: Lihat informasi keselamatan dan regulasi yang dikirimkan bersama sistem Anda. Informasi garansi mungkin disertakan dalam dokumen ini atau sebagai dokumen yang terpisah.

Manual Perangkat Keras untuk Pemilik menyediakan informasi mengenai fitur sistem dan menjelaskan bagaimana cara penelusuran kesalahan sistem dan penginstalan atau penggantian komponen. Dokumen ini tersedia di dell.com/support/home.

Dokumentasi aplikasi manajemen sistem Dell menyediakan informasi mengenai penginstalan dan penggunaan perangkat lunak manajemen sistem. Dokumen ini tersedia secara online di dell.com/support/home.

Untuk akses segera ke informasi sistem Anda:

1. Kunjungi dell.com/support.

2. Masukkan tag servis sistem Anda ke dalam bidang Service Tag (Tag Servis).

3. Klik Submit (Ajukan).

Halaman dukungan yang mencantumkan manual sistem akan ditampilkan.

Untuk informasi selengkapnya tentang sistem Anda:

1. Kunjungi dell.com/support.
2. Pilih negara Anda dari menu tarik-turun di sudut kiri atas halaman tersebut.
   a. Pilih kategori produk Anda.
   b. Pilih segmen produk Anda.
   c. Pilih produk Anda.

Halaman dukungan yang mencantumkan berbagai kategori dukungan akan ditampilkan.

CATATAN: Selalu periksa pembaruan pada situs dell.com/support/home dan bacalah pembaruan tersebut terlebih dahulu karena seringkali menggantikan informasi dalam dokumen lain.

Informasi NOM (Hanya Meksiko)

Informasi berikut tersedia pada perangkat yang diuraikan dalam dokumen ini untuk memenuhi persyaratan standar resmi Meksiko (NOM):

Tegangan catu:

200-240 V AC dengan Unit Catu Daya1400 W (untuk Tiongkok saja) atau 1600 W

Frekuensi 50/60 Hz

Konsumsi arus	9 Amp dengan Unit Catu Daya 1400 W
	10 Amp dengan Unit Catu Daya 1600 W

Spesifikasi Teknis

Prosesor Dua buah Intel Xeon	E5-2600 v3
Memori
Arsitektur	1600 MT/dtk, 1866 MT/dtk, atau 2133 MT/dtk DDR4 Registered DIMM
	Dukungan untuk pengoperasian ECC tingkat lanjut atau memori teroptimalkan

Soket modul memori

Dua belas 288-pin

Kapasitas modul memori (RDIMM) 8 GB

dan 16 GB ranking

ganda

RAM minimum

16 GB

RAM maksimum

Hingga 256 GB

Daya

CATATAN: Sistem ini tidak mendukung instalasi campuran antara unit catu daya 1400 W dan 1600 W.

CATATAN: Unit catu daya 1400 W dan 1600 W merupakan unit yang dapat diganti saat perangkat dihidupkan dalam kondisi apa pun jika sistem tersebut memiliki fitur throttling daya.

Catu daya AC (per catu daya)

Watt 1400 W (untuk Tiongkok saja)

Tegangan 200-240 VAC, 50/60 Hz, arus input

maksimum: 9 Amp

Pelepasan panas 6024,376 BTU/jam maksimum

Lonjakan arus maksimum

CATATAN: Untuk informasi lebih lanjut mengenai pengukuran lingkungan untuk konfigurasi sistem spesifik, lihat www.dell.com/environmental_datasheets.

Suhu

Pengoperasian 10° hingga 35°C (50° hingga 95°F)

dengan gradasi suhu maksimum 10°C per jam

CATATAN: Pada ketinggian di atas 899,16 m (2.950 kaki), suhu pengoperasian maksimum berkurang 1°F/167,64 m (550 kaki).

PERHATIAN: Jumlah maksimum modul memori dan hard disk yang didukung pada konfigurasi nodus 1U, dengan prosesor 135W dan 145W, bergantung pada catu daya yang dipasang.

Penyimpanan -40^ hingga 65^ C ( -40^ hingga 149^ F)

dengan gradasi suhu maksimum 20°C per jam

Kelembapan relatif

Pengoperasian 20% sampai 80% (tanpa kondensasi)

dengan gradasi kelembapan maksimum sebesar 10% per jam

Penyimpanan 5% hingga 95% (tanpa kondensasi)

Getaran maksimum

Pengoperasian 0,26 Grms pada 5-350 Hz

Penyimpanan

1,88

15 menit

Grms

Guncangan maksimum

Pengoperasian Satu pulsa guncangan pada sumbu

z positif (satu pulsa pada setiap sisi sistem) sebesar 31 G selama 2,6 mdet di dalam orientasi operasional

Penyimpanan Enam pulsa guncangan berturut-turut

pada sumbu x, y, dan z positif dan negatif (satu pulsa pada setiap sisi sistem) sebesar 71 G selama hingga 2 mdtk;

Enam pulsa guncangan berturut-turut pada sumbu x, y, dan z positif dan negatif (satu pulsa pada setiap sisi sistem) sebesar 27 G pulsa gelombang persegi dengan perubahan kecepatan sebesar 235 inci/detik (597 sentimeter/detik)

Ketinggian

Pengoperasian -15,2 hingga 3048 m

(-50 hingga 10.000 kaki)

Penyimpanan -15,2 hingga 10.668 m

(-50 hingga 35.000 kaki)

Tingkat Pencemaran Udara

Kelas

G1

ISA-S71.04-1985
