제품 유형	블레이드 서버 섀시
모델	PowerEdge C6300
브랜드	Dell
폼 팩터	4U 랙
크기 (H x W x D)	6.9 x 17.6 x 30.0 인치 (176 x 447 x 762 mm)
무게 (비어있을 때)	35 lbs (15.9 kg)
무게 (만재 시)	80 lbs (36.3 kg)
전원 공급 장치	이중 이중화, 각 2400W
최대 노드 수	4개의 하프 하이트 블레이드 서버
관리 컨트롤러	Dell iDRAC (Lifecycle Controller 포함)
냉각	핫 스왑 가능, 이중화 팬
지원 노드 유형	PowerEdge C6320, C6320p, C6420
유지보수 기능	핫 스왑 블레이드, 팬, 전원 공급 장치; 공구 없이 접근 가능
보안	TPM 2.0, 보안 부트, 섀시 침입 감지
예비 부품	블레이드 서버, 메자닌 카드, 팬 모듈, PSU, 미드플레인
수리 용이성	현장 교체 가능 유닛(FRU)을 갖춘 모듈식 설계
지원 운영 체제	Windows Server, Red Hat Enterprise Linux, SUSE Linux, VMware ESXi
전원 커넥터	PSU당 IEC C20 (20A)
작동 온도	10°C ~ 35°C (50°F ~ 95°F)

자주 묻는 질문 - PowerEdge C6300 DELL

PowerEdge C6300 섀시에 블레이드 서버를 어떻게 설치하나요?

블레이드가 호환되는지 확인하십시오(예: C6320). 전면 베젤을 열고 블레이드를 슬롯에 맞춘 다음 잠길 때까지 밀어 넣고 해제 레버를 고정하십시오. 설치 전에 필요한 메자닌 카드를 연결하십시오.

iDRAC 관리 인터페이스에 어떻게 접속하나요?

섀시의 전용 관리 포트(또는 노드의 iDRAC을 통해)에 연결하십시오. 기본 IP는 192.168.1.1입니다(또는 DHCP 사용). 웹 브라우저를 열고 기본 자격 증명(root/calvin)으로 로그인하십시오.

C6300 섀시의 최대 전력 소비량은 얼마인가요?

이중 2400W PSU와 만재 블레이드의 경우 섀시는 최대 4800W를 소비할 수 있습니다. 실제 소비량은 블레이드와 구성에 따라 다릅니다.

고장난 전원 공급 장치를 어떻게 교체하나요?

PSU는 핫 스왑이 가능합니다. 해제 래치를 누르고 장치를 빼낸 다음 교체품을 삽입하십시오. 새 PSU가 전압 및 와트 정격과 일치하는지 확인하십시오.

다른 Dell PowerEdge 모델의 블레이드를 사용할 수 있나요?

아니요, C6300 섀시는 Dell PowerEdge C 시리즈용으로 설계된 블레이드(C6320, C6320p, C6420)만 지원합니다. 다른 모델은 호환되지 않습니다.

섀시를 공장 기본값으로 재설정하려면 어떻게 하나요?

iDRAC 웹 인터페이스를 사용하십시오: Configuration > System Settings > Factory Defaults로 이동합니다. 또는 섀시의 시스템 ID 버튼을 15초 동안 누르고 계십시오.

지원되는 RAID 구성은 무엇인가요?

RAID 지원은 블레이드 컨트롤러에 따라 다릅니다. 일반적인 옵션: RAID 0, 1, 5, 6, 10. 섀시 자체는 RAID를 제공하지 않으며 각 블레이드에서 구성해야 합니다.

섀시 필터를 얼마나 자주 청소해야 하나요?

환경에 따라 3-6개월마다 확인하십시오. 전면 공기 필터를 분리하여 중성 세제와 물로 세척하고 완전히 건조시킨 후 재설치하십시오.

전면 패널의 상태 LED는 무엇을 나타내나요?

파란색 고정: 정상 작동. 주황색 깜박임: 오류 상태(자세한 내용은 iDRAC 확인). 주황색 고정: 심각한 오류. 꺼짐: 전원 없음.

C6300 섀시는 110V에서 작동할 수 있나요?

PSU는 자동 범위 조정(100-240V AC)이 가능하지만 110V에서는 출력 전력이 감소될 수 있습니다. 회로 차단기가 부하를 처리할 수 있는지 확인하십시오. 전체 2400W 출력을 위해서는 200-240V를 권장합니다.

사용 설명서 PowerEdge C6300 DELL

비디오, 문서 및 문제 해결 정보를 확인하려면 스캔하십시오.

주: "주"는 컴퓨터를 보다 효율적으로 사용하는 데 도움을 주는 중요 정보를 알려줍니다.

주의: "주의"는 지침을 준수하지 않을 경우의 하드웨어 손상이나 데이터 손실위험을 설명합니다.

경고: "경고"는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 알려줍니다.

© 2015 Dell, Inc. 저작권 본사 소유. 본 제품은 미국 정부와 국제 저작권법 및 지적 재산권법의 보호를 받습니다. Dell™ 및 Dell 로고는 미국 및/또는 기타 관할지역에 있는 Dell Inc.의 상표입니다. 여기에 언급된 기타 모든 상표 및 이름은 해당 회사의 상표일 수 있습니다.

정규 모델: B08S

규정 유형: B08S003

2015 - 03 P/N 3RKD9 Rev. A00

주의: 제한 접근 지역

본 서버는 다음 두 조건이 적용되는 IEC 60950-1: 2001 의 Cl. 1.2.7.3 에 정의된 제한 접근 지역에서만 설치하도록 고안되었습니다.

• 해당 지역에 적용되는 제한 사유 및 취해야 할 모든 예방조치에 관해 지도를 받은 서비스 기술자 또는 사용자만 액세스할 수 있습니다.
• 접근은 공구, 자물쇠 및 키 또는 다른 보안 수단을 사용하여 이루어지며, 지역 담당 책임자에 의해 제어됩니다.

설치 및 구성

경고: 다음 절차를 수행하기 전에 시스템과 함께 제공되는 안전 지침을 검토하여 준수하십시오.

도구를 사용하지 않은 레일 솔루션 설치

경고: 시스템을 들어야 하는 경우에는 다른 사람에게 도움을 요청합니다. 부상당할 우려가 있으므로시스템을 혼자 들지 마십시오.

경고: 시스템은 략에 고정되거나 레일에 장착되어 있지 않습니다. 부상이나 시스템 손상을 방지하려면 설치 또는 제거 시 시스템을 적절한 방법으로 지지해야 합니다.

경고: 전기 충격의 위험을 방지하려면 략 설치 시세 번째 와이어 안전 접지선이 필요합니다. 략 장비는 알맞은 냉각을 유지하기 위해 시스템에 충분한 공기 흐름을 제공해야 합니다.

주의: 사각 구멍 략에 레일을 설치할 때는 사각 폐그가 사각 구멍을 통과하도록 해야 합니다.

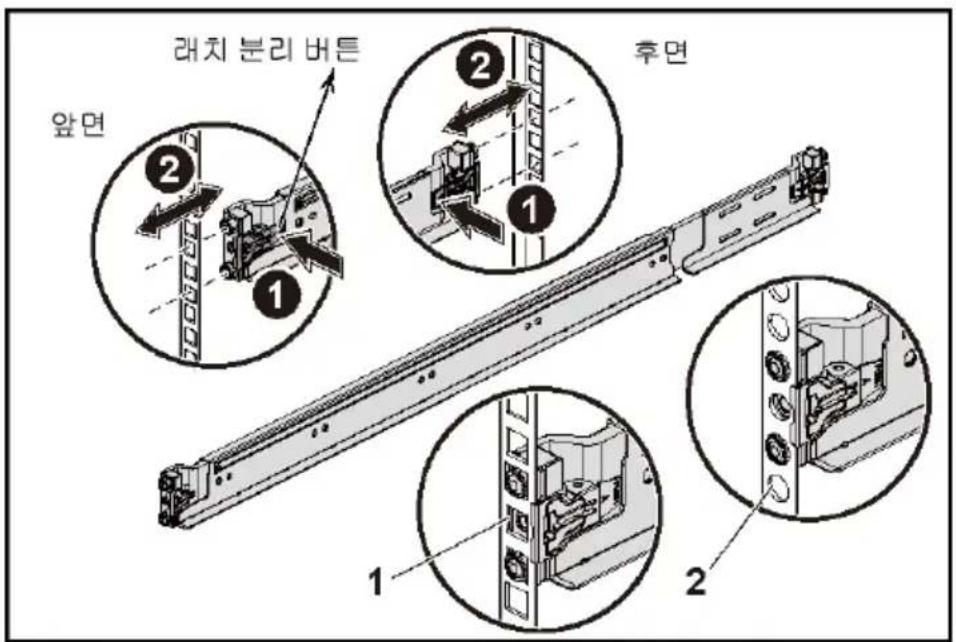

1 끝 부분 중간 지점에 있는 래치 분리 단추를 당겨 레일 래치를 엽니다.(그림 1 참조)

2 레일의 끝 부분을 수직 략 플렌지에 맞추어 첫 번째 U 의 아래쪽 구멍 및 두 번째 U 의 위쪽 구멍에 폐그를 장착합니다.

주: 레일은 사각 구멍 략(다음 그림의 항목 1) 및 원형 구멍 략(다음 그림의 항목2) 모두에서 사용될 수 있습니다.

그림 1.래치 분리 단추 누르기

주: 레일을 분리하려면 끝 부분 중간 지점에 있는 래치 분리 단추를 당겨 레일을 각각 분리합니다.

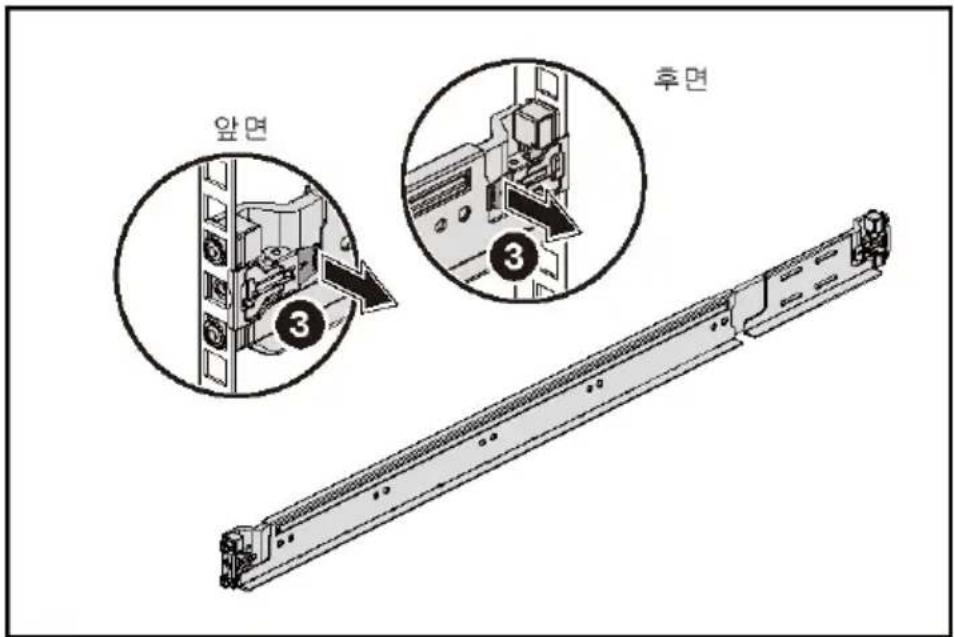

3 래치가 제자리에 고정되도록 레일의 끝을 연결하고 래치 분리 단추를 놓습니다. (그림 2 참조)

그림 2 래치 분리 단추 해제

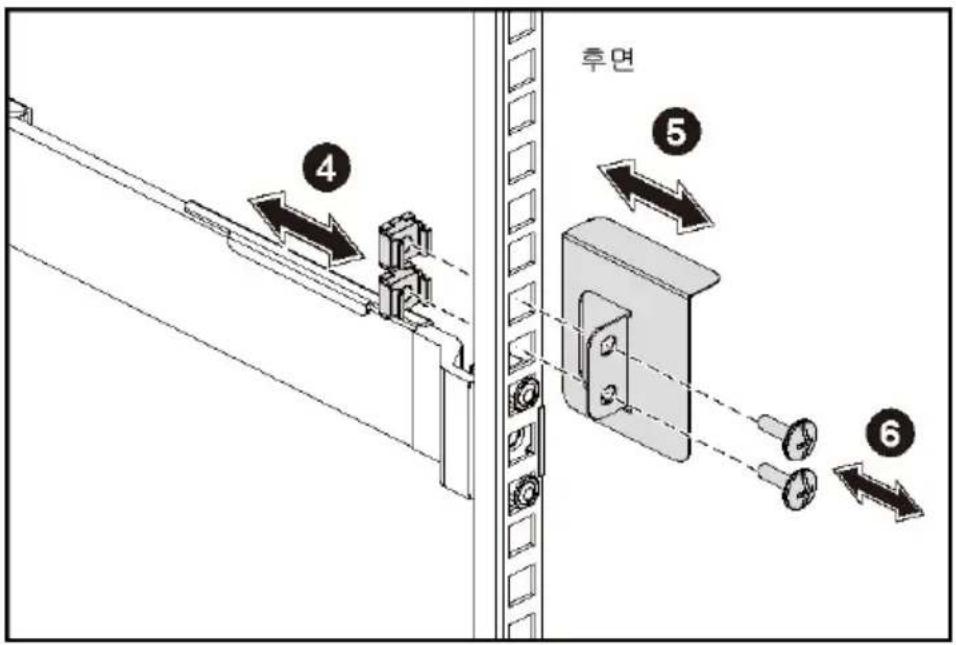

4 후면에 있는 각 수직 랙 플랜지에서 두 개의 나사 베페이스를 레일의 바로 위에 있는 두 개의 사각 구멍에 넣습니다. (그림 3 참조)

5 후면 략 플랜지에 새시 고정 장치 운송 브래킷(선택 사양)을 설치합니다.

6 나사를 장착하고 조입니다.

주: 략에 이미 설치되어 있는 시스템을 옮기려면 2개의 새시 고정 장치 운송 브래킷(선택 사양)이 제자리에 있는지 확인합니다.

그림 3 새시 고정장치 운송 브래킷 설치

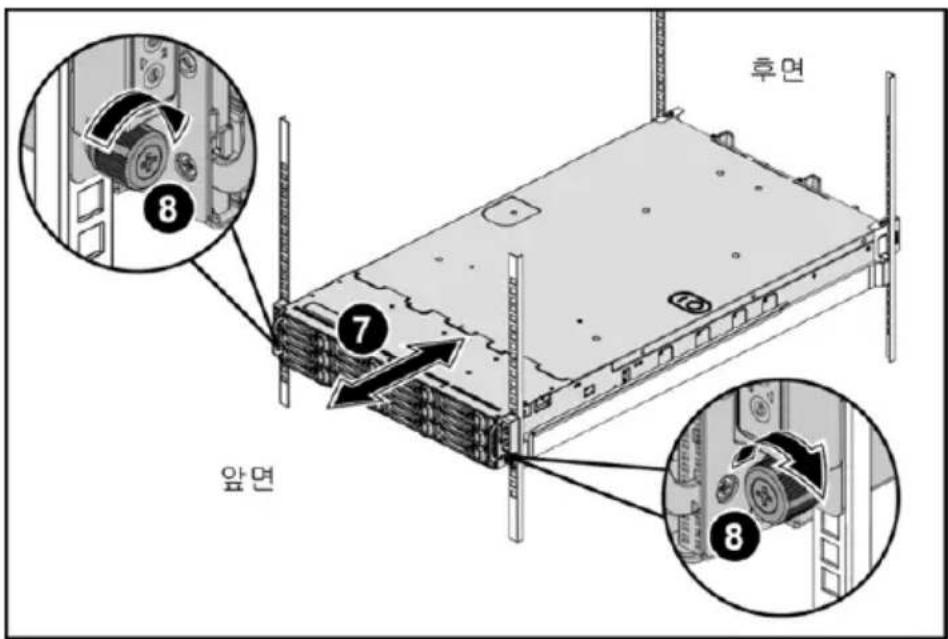

7 시스템을 략에 밀어 넣습니다.(그림 4 참조)

8 나비 나사를 조여 시스템 모서리를 략 플랜지 전면에 고정합니다.

그림 4 략에 새시 설치

선택사양—키보드,마우스 및 모니터 연결

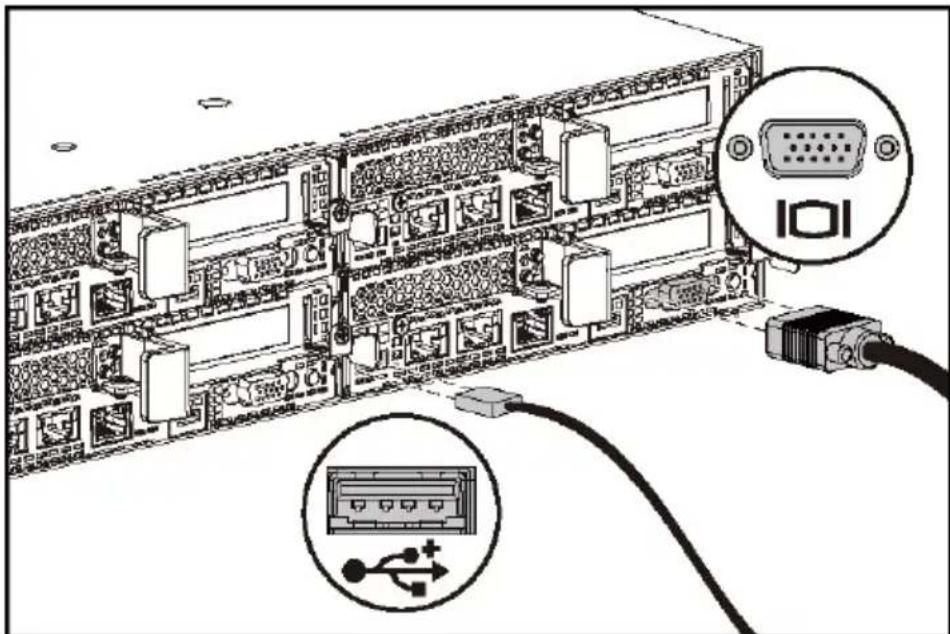

그림 5. 선택사양 — 키보드, 마우스 및 모니터 연결

키보드,마우스 및 모니터를 연결합니다(선택 사양).

시스템 후면에 있는 커넥터에는 각 커넥터에 연결될 케이블이 표시된 아이콘이 있습니다. 모니터의 케이블 커넥터에 있는 나사(있는 경우)를 단단히 고정합니다.

주:본 시스템은 하나의 USB 포트 및 마이크로 USB 포트만을 지원합니다. 한번에 둘 이상의 USB 콘센트가 필요한 경우 USB 허브 또는 어댑터 케이블을 사용하십시오.

전원 케이블 연결

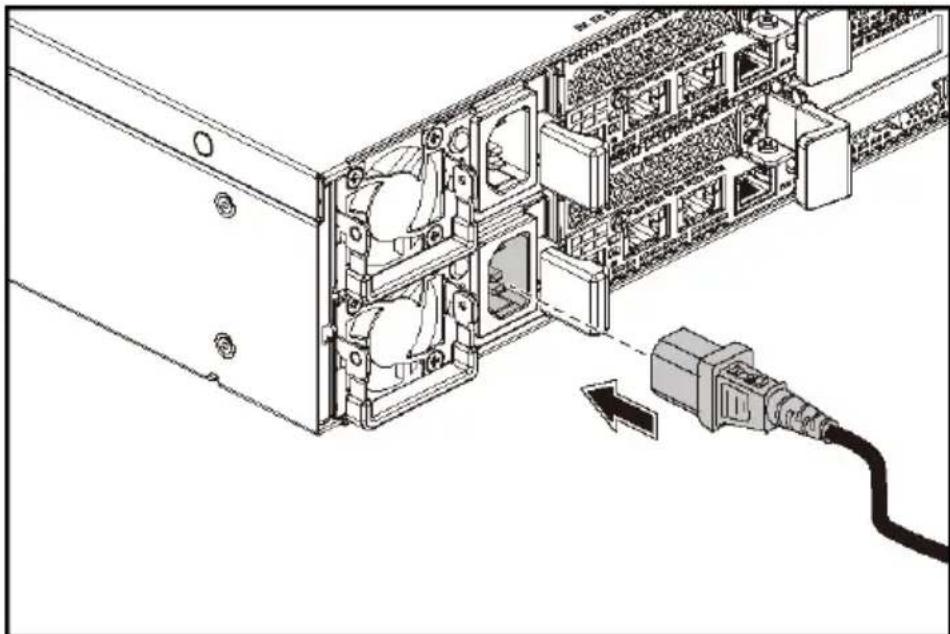

그림 6. 전원 케이블 연결

시스템의 전원 케이블을 시스템에 연결하고, 모니터를 사용하는 경우 모니터의 전원 케이블을 모니터에 연결합니다. 전원 케이블의 반대쪽 끝을 접지된 전원 콘센트나 무정전 전원 공급 장치 또는 배전 장치와 같은 별도의 전원에 연결합니다.

주: 시스템은 AC와 HVDC 전원 입력을 모두 지원합니다. 본 시스템은 최대 2개의 1400W 전원 공급 장치(200\~240VAC 공칭 입력 전압) 또는 최대 2개의 1600W 전원 공급 장치(200\~240VAC 공칭 입력 전압)를 지원합니다. 1400W 전원 공급 장치는 중국에서만 지원됩니다.

시스템 켜기

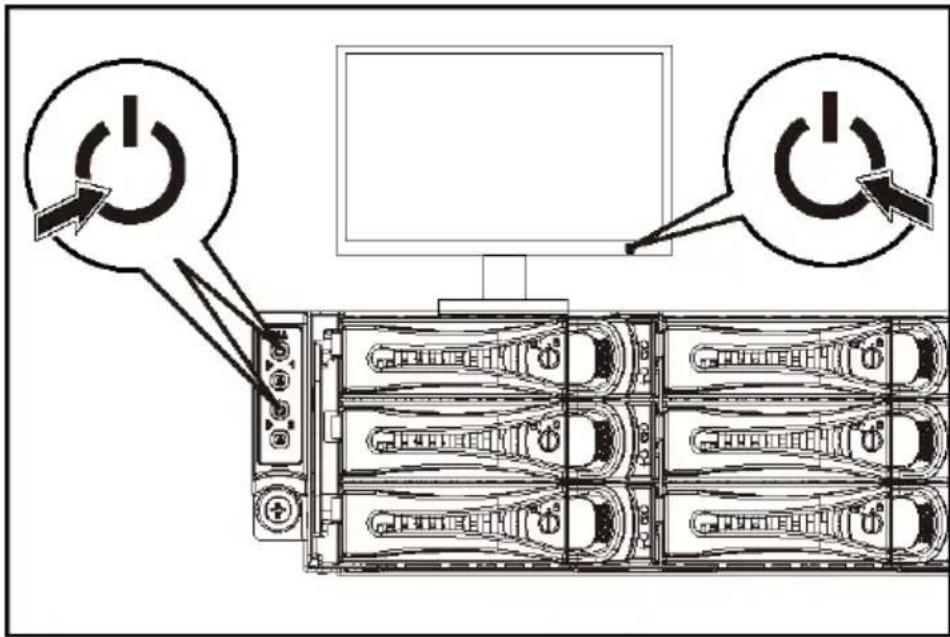

그림 7.시스템의 전면에서 전원 단추 누르기

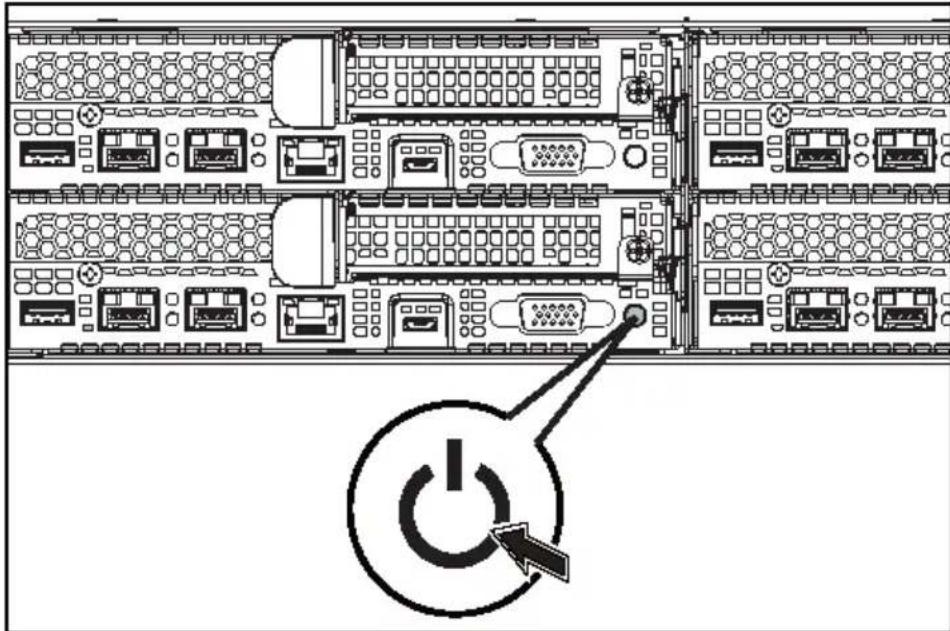

그림 8.시스템의 후면에서 전원 단추 누르기

시스템의 전면 또는 후면에 있는 전원 단추를 누릅니다. 전원 표시등이 녹색으로 커집니다.

운영 체제 설치 완료

운영 체제를 처음 설치하려면 운영 체제에 대한 설치 및 구성 설명서를 참조하십시오. 시스템과 함께 구입하지 않은 하드웨어 또는 소프트웨어를 설치하기 전에 운영 체제가 설치되어 있는지 확인하십시오.

주: 지원되는 운영 체제에 대한 최신 정보는 dell.com/ossupport 를 참조하십시오.

기타 필요한 정보

경고: 시스템과 함께 제공된 안전 및 규제 정보를 참조하십시오. 보증 정보는 본 문서에 포함되거나 별도의 문서로 제공될 수 있습니다.

하드웨어 소유자 매뉴얼에서는 시스템 기능에 대한 정보를 제공하고 시스템 문제 해결 방법 및 시스템 구성요소 설치 또는 교체 방법을 설명합니다. 이 문서는 dell.com/support/home 에서 제공됩니다.

Dell 시스템 관리 응용프로그램 설명서에서는 시스템 관리 소프트웨어를 설치하고 사용하는 방법에 대한 정보를 제공합니다. 이 문서는 온라인 dell.com/support/home 에서 제공됩니다.

시스템에 대한 정보를 확인하려면:

1. dell.com/support 로 이동합니다.
2. 서비스 태그 입력 필드에 시스템 서비스 태그를 입력합니다.
3. 제출을 클릭합니다.

시스템 설명서가 나열되어 있는 지원 페이지가 표시됩니다.

시스템에 대한 정보를 확인하려면:

1. dell.com/support 로 이동합니다.
   2.페이지 상단 왼쪽 구석의 드롭다운 메뉴에서 국가를 선택합니다.

a. 제품 범주를 선택합니다.
b. 제품 세그먼트를 선택합니다.
c. 제품을 선택합니다.

여러 가지 지원 범주가 나열되어 있는 지원 페이지가 표시됩니다.

주: 다른 문서의 정보를 대체하는 경우가 있으므로 항상 dell.com/support/home 에서 업데이트 사항을 확인하고 업데이트를 먼저읽어보시기 바랍니다.

NOM 정보(멕시코에만 해당)

다음 정보는 NOM(공식 멕시코 표준) 요구사항을 준수하는 본 문서에 기술된 장치에 대한 내용입니다.

수입업체

공급 전압 200\~240 VAC 1400W(

중국만 해당)

또는 1600W 전원 공급 장치

주파수

50/60Hz

전류 소모량

1400W 전원 공급 장치에서 9Amps

1600W전원 공급 장치에서 10Amps

기술사양

프로세서	2 개의 Intel Xeon E5-2600 v3
메모리
아키텍처	1600 MT/s, 1866 MT/s 또는 2133 MT/s DDR4 RDIMM고급 ECC 또는 메모리 최적화 작업 지원

메모리 모듈 소켓

12개의 288 핀

메모리 모듈 용량(RDIMM)

8GB 및 16GB 이중 략크

최소 RAM

16GB

최대 RAM

최대 256GB

전원

주: 1400W 및 1600W 전원 공급 장치의 혼합 설치를 지원하지 않습니다.

주: 1400W 및 1600W 전원 공급 장치는 핫 스왕 가능하며, 시스템에 전력 사용량 조절 기능이 포함된 경우 언제든지 핫스왕이 가능합니다.

AC 전원 공급(전원 공급 장치당)

와트

1400W(중국만 해당)

전압 200\~240 VAC, 50\~60 Hz,

최대

입력 전류: 9A

열 손실

시간당 최대 6024.376 BTU

최대 유입 전류

초기 유입 전류는 55Amps(피크)를 초과할 수 없습니다. 보조 유입 전류는 25Amps(피크)를 초과할 수 없습니다.

와트

1600 W

전압

200\~240 VAC, 50\~60 Hz, 최대

입력 전류: 10A

열 손실

시간당 최대 6033.979 BTU

최대 유입 전류

초기 유입 전류 및 보조 유입

전류 50Amps(피크)를 초과할 수

없습니다.

HVDC 전원 공급(전원 공급 장치당)

와트

1400W(중국만 해당)

전압

240VDC, 최대 입력

전류: 9A

열 손실

시간당 최대 5440.614 BTU

최대 유입 전류

초기 유입 전류는 55Amps(피크)를

초과할 수 없습니다.보조 유입

전류는 25Amps(피크)를 초과할수 없습니다.

전지(시스템 보드당)

시스템 전지

CR 2032 3.0V 리튬 이온코인 셀

물리적 사양

높이

8.68cm(3.42 인치)

너비

44.8cm(17.6 인치)

길이

79.0cm(31.1 인치)

무게(최대 구성 시)

41kg(90.38 파운드)

(12*3.5 인치 HDD 포함)

39kg(86 파운드)

(24*2.5 인치 HDD 포함)

무게(비어 있을 경우)

15.7kg(34.61 파운드)

(2.5 인치 HDD 베이 포함)

15.1kg(33.29 파운드)

(3.5 인치 HDD 베이 포함)

환경적 특성

주: 특정 시스템 구성을 위한 환경 측정에 대한 자세한 내용은 www.dell.com/environmental_datasheets 를 참조하십시오.

온도

작동시 10^ 35^(50^ 95^) ,

시간당

최고10℃의 온도 변화기준

주: 2950 피트 이상의 고도에서는 최대 작동 온도가 550 피트당1°F 씩 감쇄됩니다.

주의: 135W 및 145W 프로세서의 경우, 1U 노드 구성에서 지원되는 최대 메모리 모듈 및 하드 드라이브의 수는 설치된 전원 공급 장치에 따라 달라집니다.

보관시

-40^ 65^(-40^ 149^),

시간당 최고 20°C 의 온도 변화 기준

상대 습도

작동시

20%\~80%(비응축), 시간당 최고 10%의 습도 변화기준

보관시

5\~95%(비응축)

최대 진동

작동 시

보관시 10 \~ 500Hz

5

에서 0.26Grms

에서 15 분 동안

1.88Grms

최대 충격

작동시

작동 방향으로 2.6ms 동안 (+) z

축으로 31G의 충격 펄스 1회

(시스템각 면에 1 회의 펄스)

보관시

최대 2ms 동안(+/-) x, y, z 축으로

71G 의 연속 충격 필스 6 회

(시스템각 면에 1 회의 펄스)

속도 변화가 597cm/초

(235 인치/초)인 27G 구형파 펼스의

(+/-) x, y, z 축으로 연속 충격 펼스

6회(시스템각면에1회의 필스)

卫도

작동시

-15.2 \~ 3,048m

(-50 \~ 10,000 피트)

보관시

-15.2 \~ 10,668m

(-50 \~ 35,000 피트)

공기 중 오염 물질 수준

등급

ISA-S71.04-1985의 규정에 따른

G1
