사용 설명서 PowerVault MD1220 DELL

주: 주는 컴퓨터를 보다 효율적으로 사용하는 데 도움을 주는 중요 정보를 나타냅니다.

주의 : 주의는 지침을 준수하지 않을 경우의 하드웨어 손상이나 데이터 손실 위험을 설명합니다 .

경고: 경고는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 알려 줍니다.

이 문서의 정보는 사전 통보 없이 변경될 수 있습니다.

© 2009 Dell Inc. 저작권 본사 소유.

Dell Inc.의 서면 승인 없이 어떠한 방식으로든 본 자료를 무단 복제하는 행위는 엄격히 금지 됩니다.

본 설명서에 사용된 상표 : Dell, DELL 로고, OpenManage, PowerEdge 및 PowerVault 는 Dell Inc. 의 상표입니다.

본 문서에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Inc. 는 자사가 소유하고 있는 상표 및 상호 이외에 기타 모든 상표 및 상호에 대한 어떠한 소유권도 없습니다.

규제 모델 시리즈 E04J

설치 및 구성

경고:다음 절차를 수행하기 전에 시스템과 함께 제공되는 안전 지침을 검토 하십시오.

시스템 포장 풀기

시스템 포장을 풀고 각 항목을 확인합니다.

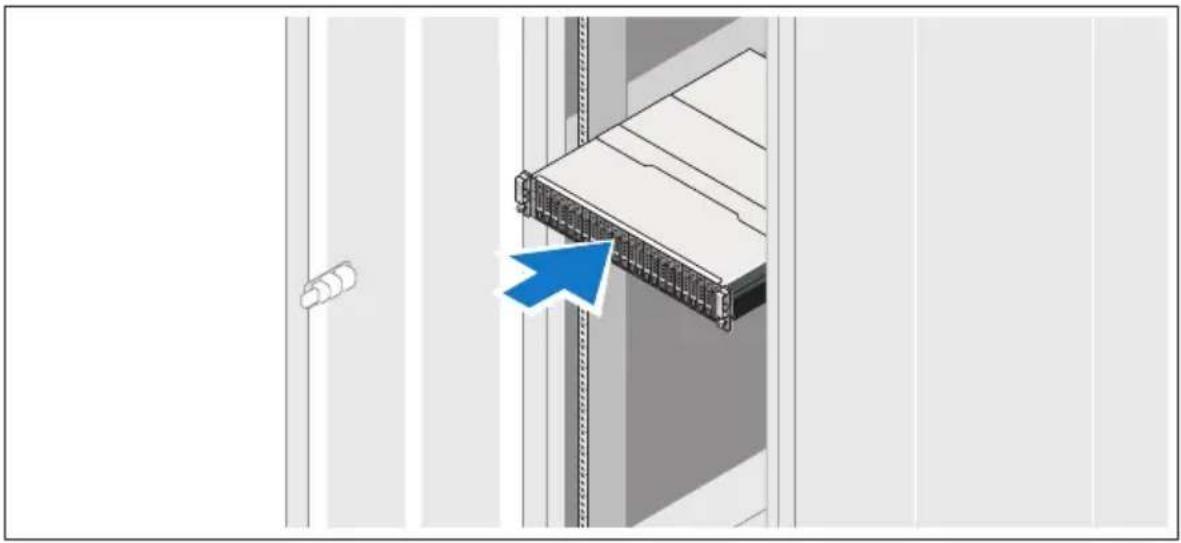

레일 및 시스템을 략에 설치

주의: 폐쇄형 또는 멀티 유닛 략 조립품에 설치할 경우, 략 환경의 작동 주위 온도가 주위 실온보다 높을 수 있습니다. 그러므로, 제조업체가 지정한 최대 주위 온도 (Tma) 와 호환되는 환경에 장비를 설치하는 것을 고려해야 합니다. 자세한 내용은 51 페이지의 "기술 사양"을 참조하십시오.

안전 지침 및 시스템과 함께 제공되는 랙 설치 지침에 따라 레일을 조립하고 시스템을 랙에 설치합니다.

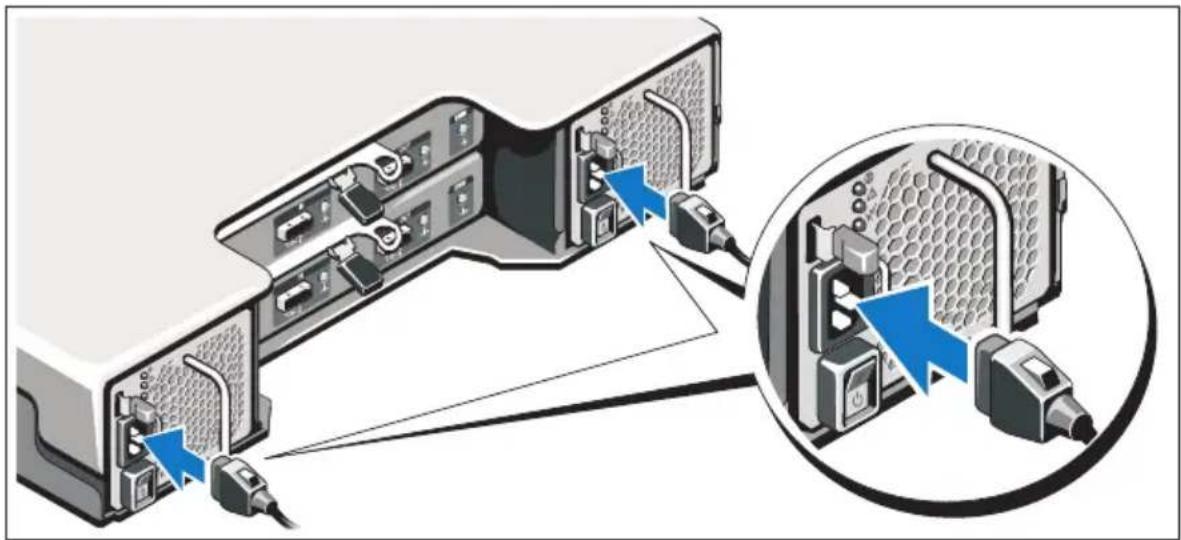

전원 케이블 연결

전원 케이블을 연결하기 전에 전원스위치가 꺼짐 (OFF) 위치에 있는지 확인하십시오.시스템의 전원 케이블을 시스템에 연결합니다.

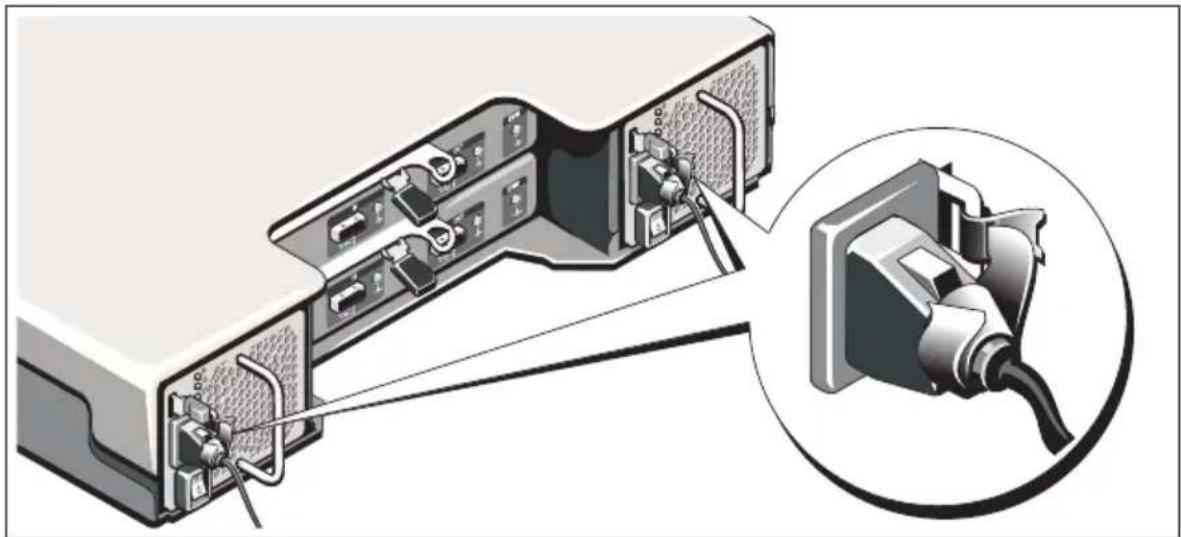

전원 케이블 고정

시스템 전원 케이블을 그림에 표시된 대로 구부리고 제공된 스트랩을 사용하여 브래킷에 케이블을 단단히 고정시킵니다.

전원 케이블의 반대쪽 끝을 접지된 전원이나 UPS (Uninterruptible Power Supply) 또는 PDU (Power Distribution Unit)와 같은 별도의 전원에 연결합니다.

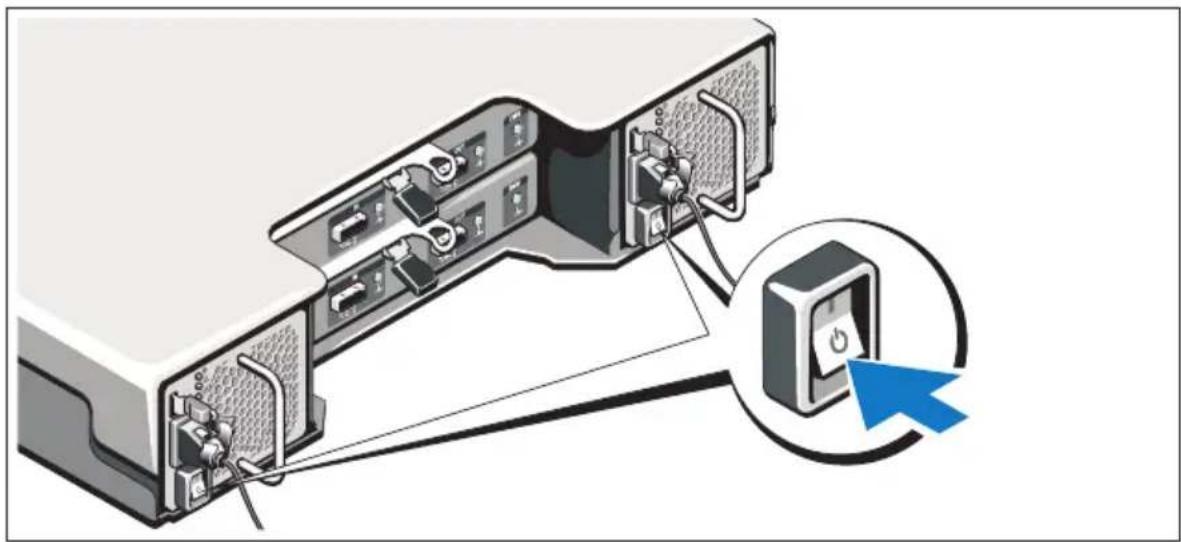

시스템 켜기

전원 스위치를 켜짐 (ON) 위치로 누릅니다.그러면 전원 표시등이 켜집니다.

주:시스템을 켜기 전에 저장장치 인클로저가 서버에 연결되어 있고 모드스 위치가 분할 또는 단일 모드로 설정되어 있는지 확인하십시오.

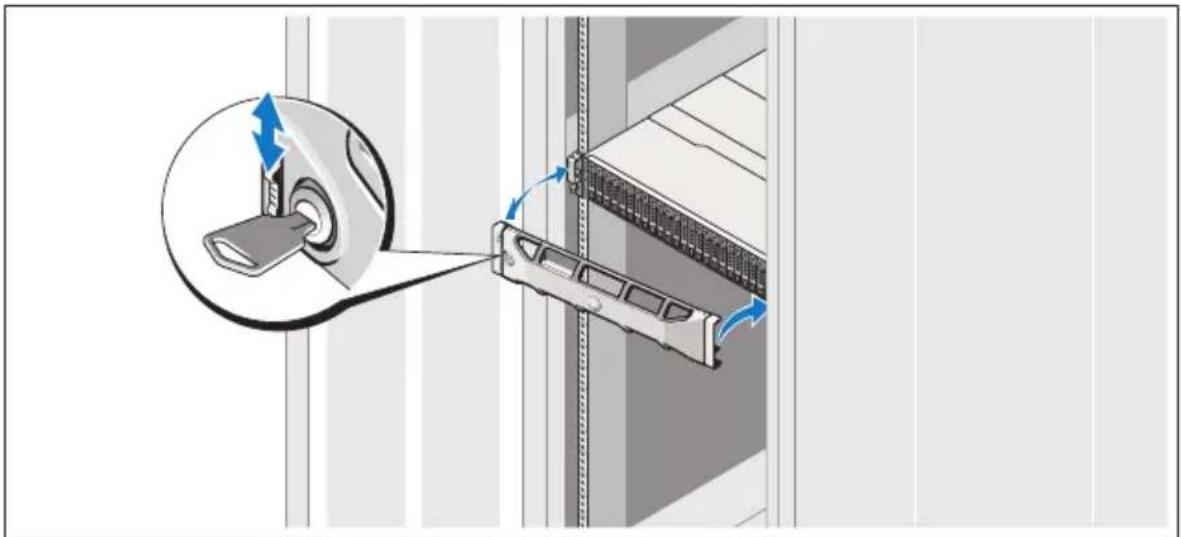

베젤 (선택 사양)설치

경고:시스템과 함께 제공된 안전 및 규제 정보를 참조하십시오.보증 정보는 본 문서에 포함되거나 별도의 문서로 제공될 수 있습니다.

• 래 솔루션과 함께 제공되는 래 설명서에는 시스템을 래에 설치하는방법이 기술되어 있습니다.
• 하드웨어 소유자 매뉴얼에서는 시스템 기능에 대한 정보를 제공하고 시스템 문제 해결 방법 및 시스템 구성요소 설치 또는 교체 방법을 설명합니다. 이 문서는 support.dell.com/manuals 에서 온라인으로도 제공됩니다.
  -운영체제,시스템관리소프트웨어,시스템업데이트및시스템과함께구입한시스템구성요소와관련된설명서및도구를비롯하여시스템을구성및관리하는데필요한설명서및도구를제공하는모든매체가시스템과함께제공됩니다.

주:새로운 업데이트가 없는지 support.dell.com/manuals 에서 항상 확인 하십시오.업데이트에는 최신 정보가 수록되어 있으므로 다른 문서를 읽기 전에 반드시 먼저 참조하시기 바랍니다.

NOM 정보(멕시코에만 해당)

다음 정보는 공식 멕시코 표준 규격 (NOM) 의 요구 사항을 준수하는 본 문서에 기술된 장치에 대한 내용입니다.

수입업체 : Dell Inc. de México, S.A. de C.V. Paseo de la Reforma 2620 -11° Piso Col. Lomas Altas 11950 México, D.F.

모델 번호 : E04J 공급 전압 : 100 - 240V CA 주파수 : 50/60Hz 전력 소모량 : 8.6 A

기술사양

드라이브
SAS 하드 드라이브	2.5 인치 SAS 핫스왕이 가능한 하드 드라이브 최대 24 개 (3.0 Gbps 및 6.0 Gbps)
인클로저 관리 모듈 (EMMs)
EMM	온도 센서와 오디오 경보가 장착된 핫스왕이 가능한 모듈 1 개 또는 2 개
연결 기능
구성	다음 구성 중 하나를 지원합니다.인클로저 당24개의 하드 드라이브에 직접연결이 가능한 단일 모드.- 컨트롤러 포트 당총 96개의 하드 드라이브와 컨트롤러 당 192 개의 하드 드라이브를 위한 최대 4 개의 데이지 체인 저장장치 인클로저.- 총 384 개의 드라이브를 위한 서버 당 최대 2 개의 듀얼 포트 컨트롤러 구성.- 중복 경로 연결성은 각각의 하드 드라이브에 대한 중복 데이터 경로를 제공합니다.중복 경로 구성은 컨트롤러 당 총 96 개의 하드 드라이브와 서버 당 최대 192 개의 하드 드라이브를 위해 최대 4 개의 데이지 체인 저장장치 인클로저를 지원합니다.드라이브 0~11 에 대해 직접 연결을 제공하고 드라이브 12~23 에 대해 별도의 직접 연결을 제공하는 분할 모드(듀얼 EMM 사용) 분할 모드 구성은 데이지 체인 또는 중복 데이터 경로를 지원하지 않습니다.

독립 디스크 중복 배열 (RAID)

컨트롤러	PowerEdgeTM RAID 컨트롤러 H800 을 사용하여 호스트 기반 RAID 지원
관리	Dell OpenManageTM ServerAdministrator 6.2 이상을 사용하여 RAID관리

후면 패널 보드

커넥터	• S A 하드 드라이브 커넥터 24 개• 전원 공급 장치 / 냉각 팬 모듈 커넥터 2 개• E M M 커넥터 2 세트• 전면 LED 와 인클로저 모드 스위치용 제어 판 커넥터 1 개
센서 온도 센서 2 개

후면 패널 커넥터 (EMM 당)

SAS 커넥터	호스트 연결용 SAS 입력 (IN) 커넥터 1 개추가 인클로저 확장용 SAS 출력 (OUT) 커넥터 1 개주: SAS 커넥터는 SFF-8086/SFF-8088 를 준수합니다.
직렬 커넥터	6 핀 UART 미니 DIN 커넥터 1 개주: 공학적 용도 전용.

LED 표시등

전면 페널	시스템 상태표시를 위한 2색 LED 표시등1개
	전원 및 분할모드용 단색 LED 표시등 2개
하드 드라이브 캐리어	단색 작동 LED 1개
	2 색 LED 상태 표시등 1개 ( 드라이브당 )

LED 표시등 (계속)

EMM	2 색 LED 상태 표시등 3 개 (2 개의 EMM SAS 포트용으로 각각 하나씩 , EMM 상태 표시용으로 하나 )
전원 공급 장치 / 냉각팬	전원 공급 장치 상태 , 전원 공급 장치 / 냉각 팬 오류 및 AC 상태 표시를 위한 LED 상태 표시등 3 개

스위치

시스템 ID 단추모드 스위치	전면 제어판에 있음. 이 단추는 략에서 시스템의 위치를 확인하는데 사용됩니다
	전면 제어판에 있음. 이 스위치는 단일 모드 작동과 분할 모드 작동 간에 시스템을 전환하는데 사용됩니다

전원 공급 장치

AC 전원 공급 장치 (전원 공급 장치당)
와트	600 W
전압	100-240 VAC (8.6 A-4.3 A)
열 손실	188 W
최대 유입 전류	일반적인 라인 상태 및 전체 시스템의 주변 작동 범위에서는 유입 전류가 10ms 이하인 동안 전원 공급 장치마다 55A 에 달할 수 있습니다

사용 가능한 하드 드라이브 전원(슬롯당)

지원되는 하드 드라이브 전원 소비량 (연속)

+5V 에서 최대 1.2A+12V 에서 최대 0.5A

EMM 전원(슬롯당)

EMM 에 의해 소비되는 최대 전원	+12 V 에서 14 W
최대 가용 전원	+12 에서 100 W V
최대 가용 전원	+5 V 에서 1 W ( 대기중 )

실제

높이 8.68 cm (3.41 인치 )
너비	44.63cm (17.57 인치 )
깊이 54.90 cm (21.61 인치 )
무게 ( 최대 구성 시 )	23.31 kg (51.4 lb)
무게 ( 비어 있을 경우 )	8.61 kg (19 lb)

환경

주: 특정 시스템 구성을 위한 환경 측정에 대한 자세한 정보는 www.dell.com/environmental_datasheets 를 참조하십시오.

온도
작동	10^ 35^ (50^ 95^) , 시간당 최고 10^ 의 온도 변화 기준주 : 2,950 피트 이상의 고도에서 최대 작동온도는 1^/550ft 로 감소됩니다 .
보관	-40^ 65^ (-40^ 149^) , 시간당 최고 20^ 의 온도 변화 기준
상대 습도
작동	20% 80% ( 비응축 ), 시간당 최고 10% 의습도 변화 기준
보관	5% 95% ( 비응축 )
최대 진동
작동	15 분간 3-200Hz 로 0.25G
보관	3-200Hz 에서 15 분 동안 0.5G

환경 (계속)

최대 충격
작동	작동 방향으로 2.6ms 동안 (+) z 축으로 31G의 충격 필스 1 회 ( 시스템 각 면에 1 회의필스 )
보관	최대 2ms 동안 (+/-) x, y, z 축으로 71G 의 연속 충격 필스 6 회 ( 시스템 각 면에 1 회의 필스 )
고도
작동	-16 ~ 3,048m (-50 ~ 10,000ft)주 : 2,950 피트 이상의 고도에서 최대 작동온도는 1°F/550ft 로 감소됩니다 .
보관	-16 ~ 10,600m (-50 ~ 35,000ft)
공기 중 오염 물질 수준
등급	ISA-S71.04-1985 의 규정에 따른 G2 이하
