PANDUAN PENGGUNA PowerVault NX3200 DELL

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda untuk menggunakan komputer dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data, dan memberitahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan kemungkinan terjadinya kerusakan pada properti, cedera, atau kematian.

© 2012 Dell Inc.

Merek dagang yang digunakan dalam dokumen ini: Dell™, logo Dell, Dell Precision™, OptiPlex™, Latitude™, PowerEdge™, PowerVault™, PowerConnect™, OpenManage™, EqualLogic™, Compellent™, KACE™, FlexAddress™, Force10™, dan Vostro™ merupakan merek dagang dari Dell Inc. Intel®, Pentium®, Xeon®, Core® dan Celeron® merupakan merek dagang terdaftar dari Intel Corporation di Amerika Serikat dan negara lain. AMD® merupakan merek dagang terdaftar dan AMD Opteron™, AMD Phenom™ dan AMD Sempron™ merupakan merek dagang dari Advanced Micro Devices, Inc. Microsoft®, Windows® Windows Server®, Internet Explorer®, MS-DOS®, Windows Vista®, dan Active Directory® merupakan merek dagang atau merek dagang terdaftar dari Microsoft Corporation di Amerika Serikat dan/atau negara lain. Red Hat® dan Red Hat® Enterprise Linux® merupakan merek dagang terdaftar dari Red Hat, Inc. di Amerika Serikat dan/atau negara lain. Novell® dan SUSE® merupakan merek dagang terdaftar dari Novell Inc. di Amerika Serikat dan negara lain. Oracle® merupakan merek dagang terdaftar dari Oracle Corporation dan/atau afiliasinya. Citrix®, Xen®, XenServer® dan XenMotion® merupakan merek dagang terdaftar atau merek dagang dari Citrix Systems, Inc. di Amerika Serikat dan/atau negara lain. VMware®, Virtual SMP®, vMotion®, vCenter® dan vSphere® merupakan merek dagang terdaftar atau merek dagang dari VMware, Inc. di Amerika Serikat atau negara lain. IBM® merupakan merek dagang terdaftar dari International Business Machines Corporation.

2012 - 06

Rev. A00

Instalasi dan Konfigurasi

PERINGATAN: Sebelum melakukan prosedur berikut, bacalah petunjuk keselamatan yang disertakan dengan sistem.

Membuka Kemasan Sistem Rak

Buka kemasan sistem Anda dan kenali setiap komponen.

Rakit rel dan pasang sistem dalam rak dengan mengikuti petunjuk keselamatan dan petunjuk pemasangan rak yang disertakan dengan sistem Anda.

Angka 1. Memasang Rel dan Sistem dalam Rak

Menghubungkan Keyboard, Mouse, dan Monitor Opsional

Hubungkan keyboard, mouse, dan monitor (opsional).

Konektor di bagian belakang sistem Anda memiliki ikon yang menunjukkan kabel mana yang harus disambungkan ke setiap konektor. Pastikan untuk mengencangkan baut (jika ada) pada konektor kabel monitor.

Menyambungkan Kabel Daya

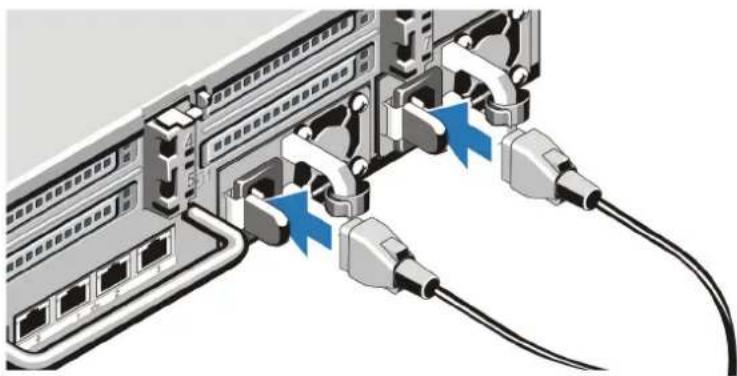

Angka 3. Menyambungkan Kabel Daya

Sambungkan kabel daya sistem ke sistem dan, jika monitor digunakan, sambungkan kabel daya monitor ke monitor.

Menahan Kabel Daya

Tekuk kabel daya sistem, seperti terlihat pada gambar, dan kemudian kencangkan pada pengikat kabel. Sambungkan ujung lain kabel daya ke outlet listrik dengan koneksi ground atau sumber daya terpisah seperti catu daya bebas gangguan (uninterrupted power supply/UPS) atau unit distribusi daya (power distribution unit/PDU).

Mengaktifkan Sistem

Tekan tombol daya pada sistem. Indikator daya seharusnya menyala.

Memasang Bezel Opsional

Perjanjian Lisensi Perangkat lunak Dell

Sebelum menggunakan sistem Anda, bacalah Perjanjian Lisensi Perangkat Lunak Dell yang dikirim bersama sistem Anda. Anda harus mempertimbangkan media perangkat lunak apa pun yang diinstal dengan Dell sebagai salinan CADANGAN perangkat lunak yang terinstal pada hard drive sistem Anda. Jika Anda tidak menerima ketentuan perjanjian ini, hubungi nomor telepon bantuan pelanggan. Untuk pelanggan di Amerika Serikat, hubungi 800-WWW-DELL (800-999-3355). Untuk pelanggan di luar Amerika Serikat, kunjungi support.dell.com dan pilih negara atau wilayah Anda di bagian atas halaman.

Informasi Lain yang Anda Perlukan

PERINGATAN: Lihat informasi keselamatan dan peraturan yang disertakan dengan sistem Anda. Informasi garansi mungkin disertakan dalam dokumen ini atau sebagai dokumen yang terpisah.

• Manual untuk Pemilik menyediakan informasi mengenai fitur sistem dan menjelaskan bagaimana cara penelusuran kesalahan sistem dan pemasangan atau penggantian komponen sistem. Dokumen ini tersedia secara online di situs support.dell.com/manuals.
• Dokumentasi rak yang disertakan dengan solusi rak Anda menjelaskan cara memasang sistem ke dalam rak, jika diperlukan.
• Semua media yang dikirimkan dengan sistem yang berisi dokumentasi dan alat untuk mengonfigurasikan dan mengelola sistem Anda, termasuk yang berhubungan dengan sistem pengoperasian, perangkat lunak manajemen sistem, update sistem, dan komponen sistem yang dibeli bersama dengan sistem Anda.

CATATAN: Selalu periksa update di situs support.dell.com/manuals dan baca update terlebih dahulu karena biasanya update tersebut menggantikan informasi dalam dokumen.

CATATAN: Pada saat meng-upgrade sistem, sebaiknya Anda mendownload BIOS, driver, dan firmware manajemen sistem versi terbaru dari support.dell.com dan menginstalnya pada sistem Anda.

Mendapatkan Bantuan Teknis

Jika Anda tidak memahami prosedur dalam panduan ini atau jika sistem tidak beroperasi sesuai yang diharapkan, lihat Manual untuk Pemilik. Dell menyediakan pelatihan dan sertifikasi perangkat keras secara menyeluruh. Lihat dell.com/training untuk informasi lebih lanjut. Layanan ini mungkin tidak tersedia di semua lokasi.

Informasi NOM

Informasi berikut mengenai perangkat yang diuraikan dalam dokumen ini diberikan untuk memenuhi persyaratan standar resmi Meksiko (NOM):

Importir:

Tegangan suplai: 100–240 V CA (dengan unit catu daya 495 W, 750 W, dan 1.100 W AC) atau – (48-60) de CC (dengan unit catu daya 1.100 W DC)

Frekuensi: 50 Hz/60 Hz (dengan unit catu daya AC)

Konsumsi arus: 12–6,5 A (X2) (per unit catu daya 1.100 W AC)

10–5 A (X2) (per unit catu daya 750 W AC)

6,5-3 A (X2) (per unit catu daya 495 W AC)

32 A (X2) (per unit catu daya 1.100 W DC)

CATATAN: (X#), # = jumlah catu daya maksimum per sistem

Spesifikasi Teknis

CATATAN: Spesifikasi berikut ini hanya yang dipersyaratkan oleh hukum untuk dikirimkan bersama sistem Anda. Untuk daftar spesifikasi lengkap dan terkini untuk sistem Anda, kunjungi support.dell.com.

Daya

Catu Daya AC (per catu daya)

Watt 495 W, 750 W, atau 1.100 W

Pelepasan panas

1.908 BTU/jam maksimum (catu daya 495 W)

CATATAN: Pelepasan panas dihitung menggunakan tingkatan nilai watt catu daya.

2.891 BTU/jam maksimum (catu daya 750 W) 4.100 BTU/jam maksimum (catu daya 1.100 W)

Tegangan

100–240 V AC, kisaran otomatis, 50/60 Hz

CATATAN: Sistem ini juga didesain untuk disambungkan ke sistem daya IT dengan tegangan fase ke fase tidak melebihi 230 V.

Catu Daya DC (per catu daya) (jika ada)

Watt 1.100 W

Pelepasan panas

4.416 BTU/jam maksimum

CATATAN: Pelepasan panas dihitung menggunakan tingkatan nilai watt catu daya.

Tegangan-(48-60) V DC

Baterai

Baterai sel berbentuk koin Sel lithium 3 V CR2032 berbentuk koin

Fisik

Tinggi 87,3 mm (3,44 inci)

Lebar

Dengan kait rak 482,4 mm (18,98 inci)

Tanpa kait rak 444 mm (17,08 inci)

Panjang (meliputi bezel) 755,8 mm (29,75 inci)

Berat (maksimum) 30,9 kg (68,1 pon)

Berat (kosong) 17,2 kg (37,9 pon)

Lingkungan

CATATAN: Untuk informasi tambahan mengenai pengukuran lingkungan untuk konfigurasi sistem spesifik, lihat dell.com/environmental_datasheets.

Suhu

Lingkungan

Pengoperasian Pengoperasian lanjutan: 10 °C hingga 35 °C pada

kelembapan relatif (RH) 10% hingga 80%, dengan titik embun maksimal 26 °C. Penurunan kecepatan maksimum yang dimungkinkan untuk suhu bola lampu kering pada 1 °C/300 m di atas 900 m (1°F per 550 kaki).

CATATAN: Untuk informasi mengenai konfigurasi dan kisaran suhu pengoperasian diperluas yang didukung, lihat support.dell.com/manuals.

Penyimpanan -40 °C hingga 65 °C (-40 °F hingga 149 °F) dengan

gradasi suhu maksimum sebesar 20 °C per jam

Kelembapan relatif

Pengoperasian 20% hingga 80% (nonkondensasi) pada suhu bola lampu

basah maksimum 29 °C (84,2 °F)

Penyimpanan 5% hingga 95% (nonkondensasi) pada suhu bola lampu

basah maksimum 38 °C (100,4 °F)

Getaran maksimum

Pengoperasian 0,26 Grms pada 5–350 Hz (semua arah pengoperasian)

Penyimpanan 1,87 Grms pada 10–500 Hz selama 15 menit (keenam sisi

yang telah diuji)

Guncangan maksimum

Pengoperasian Satu pulsasi guncangan pada sumbu z positif (satu

pulsasi pada setiap sisi sistem) sebesar 31 G untuk 2,6

Penyimpanan Enam pulsasi guncangan yang dilakukan berurutan pada

sumbu x, y, dan z positif dan negatif (satu pulsasi pada

setiap sisi sistem) sebesar 71 G selama hingga 2 mdet.

Enam pulsasi guncangan yang dilakukan berurutan pada sumbu x, y, dan z positif dan negatif (satu pulsasi pada setiap sisi sistem) sebesar 32 G denyut gelombang persegi normal dengan perubahan kecepatan 270 inci/det (685 cm/det)

Ketinggian

Pengoperasian -15,2 m hingga 3.048 m (-50 kaki hingga 10.000 kaki)

CATATAN: Pada ketinggian di atas 2.950 kaki, suhu pengoperasian maksimum berkurang 1°F/550 kaki.

Penyimpanan -15,2 m hingga 10.668 m (-50 kaki hingga 35.000 kaki)

Tingkat Pencemaran Udara

Kelas G1 sesuai standar ISA-S71.04-1985
