(acoustic power uncertainty) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-7-2005 Guarantee Black & Decker is confident of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area. If a Black & Decker XT product (excluding accessories, attachments, batteries, chargers and chucks) becomes defective due to faulty materials, workmanship or lack of conformity within 3 years from the date of purchase, Black & Decker guarantees to replace all defective parts, repair products subject to fair wear and tear or replace such products, provided that the product is registered on the Black & Decker XT warranty website within 90 days of purchase. If the product is not registered, then only the standard warranty (2 years) applies. The warranty does not apply if: ◆ The product has been used for trade, professional or hire purposes; ◆ The product has been subjected to misuse or neglect; ◆ The product has sustained damage through foreign objects, substances or accidents; ◆ Repairs have been attempted by unauthorised persons; ◆ The product has been adapted in any way from its original specification; ◆ Unsuitable accessories or attachments have been used. The extended warranty does not apply if: ◆ Proof of purchase and the original extended warranty certificate is not produced. Register your product on-line now at www.blackanddecker.co.uk/xt to qualify for the extended warranty (3 years), and to be kept up to date on new products and special offers. To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after- sales service and contacts are available on the Internet at: www.2helpU.com Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk10 DEUTSCH Bestimmungsgemäße Verwendung Ihre Black & Decker Gehrungssäge wurde zum Sägen von Holz und Holzprodukten entwickelt. Sicherheitshinweise ◆ Warnung! Bei der Verwendung elektrischer Geräte sind zum Schutz gegen Feuergefahr, gegen elektrischen Schlag sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten. ◆ Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. ◆ Bewahren Sie diese Anleitung auf. ◆ Ziehen Sie immer den Netzstecker, bevor Sie Einstellungs- oder Wartungsarbeiten durchführen. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung im Arbeitsbereich führt zu Unfallgefahren. Berücksichtigen Sie Umgebungseinflüsse! Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen. Halten Sie Kinder fern! Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie dafür, daß sie das Gerät und das Netzkabel nicht berühren. Tragen Sie geeignete Arbeitskleidung! Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Schutzmaßnahmen: Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Tragen Sie einen Gehörschutz. Schutz vor elektrischem Schlag: Vermeiden Sie eine Körperberührung mit geerdeten Objekten (z.B. Rohren, Heizkörpern, Herden und Kühlschränken). Die elektrische Sicherheit läßt sich durch Verwendung eines Fehlerstrom-Schutzschalters (30 mA / 30 mS) weiter erhöhen. Achten Sie auf einen sicheren Stand! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Seien Sie stets aufmerksam! Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind. Sichern Sie das Werkstück! Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen. Schließen Sie Vorrichtungen zur Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden. Lassen Sie keine Schlüssel stecken! Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. Verlängerungskabel Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen. Ein bis zu 30 m langes Black & Decker Verlängerungskabel kann verwendet werden, ohne daß Leistungsverluste entstehen. Benutzen Sie das richtige Gerät! Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht. Verwenden Sie das Gerät nicht für andere Zwecke als vorgesehen; verwenden Sie z.B. eine Handkreissäge nicht zum Sägen von Baumstämmen und Ästen. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. Kontrollieren Sie Ihr Gerät auf Beschädigungen! Überprüfen Sie das Gerät und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche anderen Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn ein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/ Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Versuchen Sie nie, das Gerät selber zu reparieren. Ziehen Sie den Netzstecker! Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen. Vermeiden Sie ein unbeabsichtigtes Einschalten! Tragen Sie das Gerät nicht mit dem Finger am Ein-/Aus-Schalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, wenn Sie es an die Stromversorgung anschließen. Behandeln Sie das Kabel sorgfältig! Tragen Sie das Gerät nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Bewahren Sie Ihre Geräte sicher auf! Unbenutzte Geräte sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren. Pflegen Sie Ihre Geräte mit Sorgfalt! Halten Sie Schneidwerkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett. Reparaturen: Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen. Elektrische Sicherheit: Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Spannung fällt Einschaltstromspitzen verursachen kurzzeitigen Spannungsabfall. Bei unzureichender Stromversorgung können die Funktionen anderer Geräte beeinträchtigt werden. Z. B. können beim Einschalten des Geräts künstliche Lichtquellen plötztlich vorübergehend dunkler werden. Wenn die Impedanz der Stromversorgung unter 0,29 ø liegt, sind Störungen eher unwahrscheinlich. Zusätzliche Sicherheitshinweise für Gehrungssägen ◆ Diese Maschine darf nicht von ungeschulten Personen bedient werden. ◆ Vergewissern Sie sich, daß alle Feststellknöpfe und Griffe angezogen sind, bevor Sie mit der Arbeit beginnen. ◆ Verwenden Sie die Maschine nur, wenn sich die Schutzhaube in Position befindet. Die Maschine nicht betreiben, falls die Schutzhaube nicht angebracht ist oder Mängel aufweist. ◆ Verwenden Sie die Säge niemals ohne die Schlitzplatte. ◆ Halten Sie Ihre Hände nicht in der Nähe des Sägeblatts, wenn die Säge an der Stromversorgung angeschlossen ist. ◆ Entfernen Sie keine Abfallstücke oder andere Teile des Werkstücks im Schnittbereich, während die Säge läuft und der Sägekopf sich nicht in der Ruhelage befindet. ◆ Keinesfalls Werkstücke schneiden, deren Schneidanforderungen den technischen Daten nicht entsprechen. ◆ Versuchen Sie niemals, das sich rotierende Sägeblatt schnell abzubremsen, indem Sie ein Werkzeug oder etwas anderes dagegen drücken, da hierdurch schwere Verletzungen verursacht werden können. ◆ Vor der Verwendung von Zubehörteilen schlagen Sie in der Bedienungsanleitung nach. Die falsche Verwendung von Zubehör kann Sachschäden verursachen. ◆ Wählen Sie das richtige Sägeblatt für das zu schneidende Material. ◆ Beachten Sie die auf dem Sägeblatt angegebene Höchstdrehzahl. ◆ Verwenden Sie beim Umgang mit einem Sägeblatt einen Halter oder tragen Sie Handschuhe. ◆ Vergewissern Sie sich vor dem Einsatz, daß das Sägeblatt ordnungsgemäß montiert ist. Stellen Sie sicher, daß sich das Sägeblatt in die richtige Richtung dreht. Halten Sie das Blatt scharf. ◆ Verwenden Sie keine Sägeblätter mit einem kleineren oder größeren Durchmesser als empfohlen. Verwenden Sie nur Sägeblätter, die den in den technischen Daten enthaltenen Anforderungen entsprechen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter im Einklang mit EN 847-1. ◆ Ziehen Sie den Einsatz von speziell konstruierten lärmmindernden Sägeblättern in Erwägung. ◆ Verwenden Sie keine HSS-Sägeblätter. ◆ Verwenden Sie keine rissigen, verformten oder anderweitig beschädigte Sägeblätter. ◆ Verwenden Sie keine Schleifscheiben. ◆ Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Ein-/Aus- Schalter loslassen. ◆ Vergewissern Sie sich vor der Durchführung von Neigungsschnitten, daß der Arm sicher befestigt ist. ◆ Die Motorwelle nicht am Ventilator gegenhalten. ◆ Der Blattschutz an Ihrer Säge wird automatisch hochgezogen, wenn der Arm gesenkt wird; er schwenkt wieder zurück, wenn die Säge in die Ausgangsposition zurückkehrt.11 DEUTSCH Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden müssen oder wenn der Zustand der Säge geprüft werden soll. Ziehen Sie den Blattschutz nur nach Ausschalten des Geräts und Ziehen des Netzsteckers von Hand hoch. ◆ Schneiden Sie nur empfohlene Materialien. ◆ Halten Sie den Bereich um die Maschine herum sauber und frei von losem Material wie beispielsweise Spänen und Schnittresten. ◆ Überprüfen Sie regelmäßig, ob die Belüftungsschlitze des Motors sauber und spanfrei sind. ◆ Tauschen Sie die Schlitzplatte aus, wenn sie verschlissen ist. ◆ Trennen Sie die Maschine vor der Durchführung von Wartungsarbeiten und vor dem Sägeblattwechsel vom Netz. ◆ Führen Sie niemals Reinigungs- oder Wartungsarbeiten durch, solange die Maschine noch läuft und sich der Arm nicht in der Ruhestellung befindet. ◆ Stellen Sie sicher, daß Maschine und Arbeitsbereich ausreichend beleuchtet sind. ◆ Sofern möglich, sollte sich die Maschine immer auf einer Werkbank befinden. Schilder auf dem Gerät Es befinden sich folgende Bildzeichen auf dem Gerät: Tragen Sie einen Gehörschutz. Tragen Sie eine Staubmaske. Merkmale

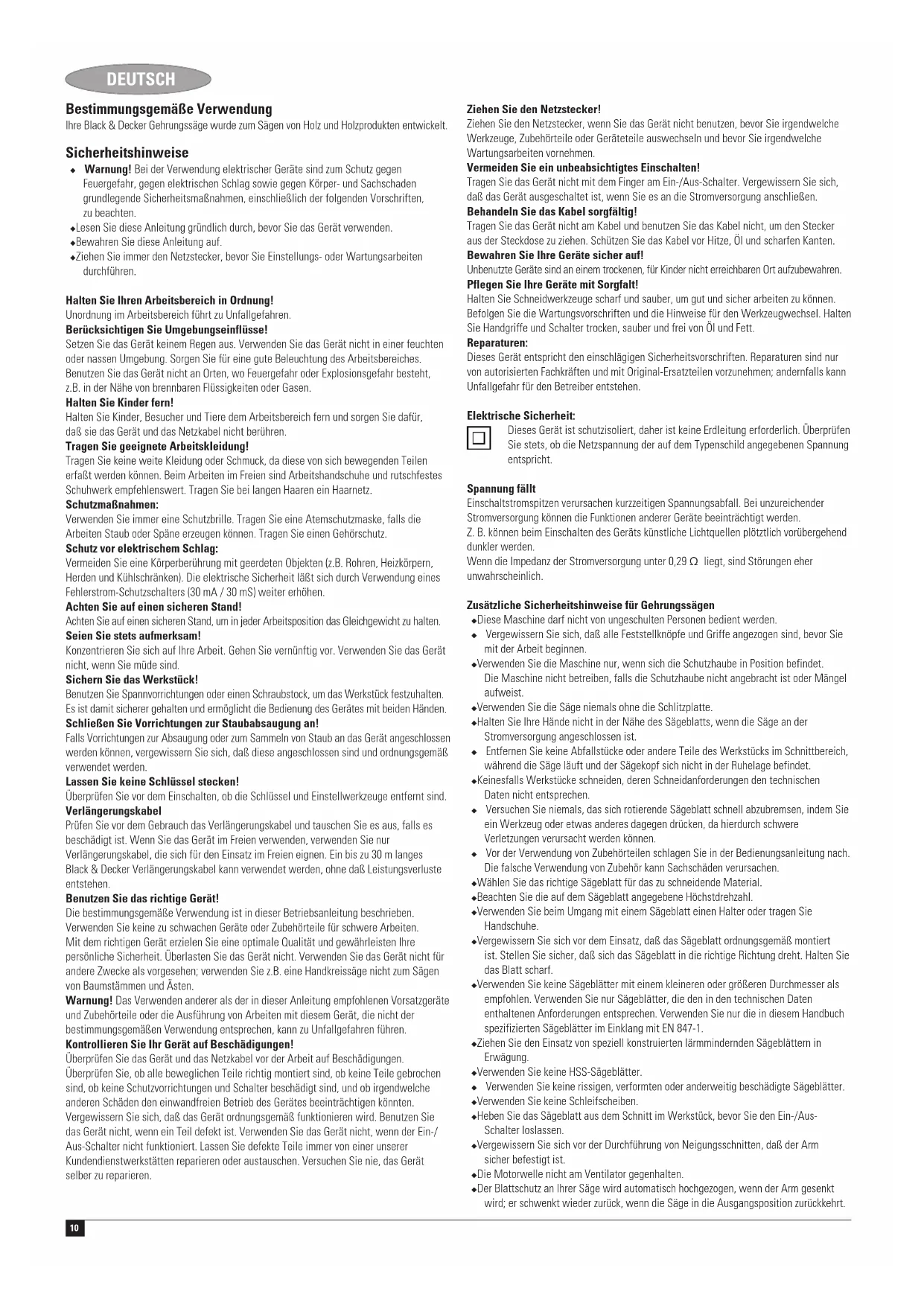

1. Ein-/Aus-Schalter

2. Bedienungshandgriff

3. Hinterer Blattschutz unten

4. Sägearm-Verriegelungsknopf

6. Einstellanschlag für senkrechte Stellung

10. Gehrungsverriegelung

11. Gehrungsfeststellknopf

14. Beweglicher Blattschutz unten

15. Spindelarretierung

16. Sägearm-Freigabehebel

19. Löcher für Werkbankmontage

20. Feststellknopf des oberen Anschlags

21. Einstellknopf des oberen Anschlags

22. Justieranschlag für Neigestellung

24. Neigungsfeststellknopf

26. Blattschutz oben

27. Sägeblattschlüssel

Montage Achtung! Vergewissern Sie sich vor der Montage, daß das Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde. Auspacken (Abb. B) ◆ Nehmen Sie das Gerät vorsichtig aus der Verpackung. ◆ Drücken Sie den Bedienungshandgriff (2) herunter und ziehen Sie den Kopfverriegelungsstift (4) wie angegeben heraus. ◆ Führen Sie den Sägekopf kontrolliert nach oben in die Ausgangsposition. ◆ Passen Sie den Gehrungsfeststellknopf (11) wie gezeigt ein. Werkbankmontage (Abb. C) Der Fuß ist mit Bohrungen (19) versehen, die eine leichte Befestigung an der Werkbank ermöglichen. ◆ Stecken Sie eine Schraube durch jeden Fuß, drehen Sie jede Schraube in eine vorbereitete Bohrung der Werkbank und ziehen Sie sie fest. Die beiden unterschiedlichen Bohrungsgrößen sind für verschiedene Schraubengrößen vorgesehen. Verwenden Sie eine der beiden Bohrungen; es ist nicht nötig, beide Bohrungen zu verwenden. Sichern Sie Ihre Maschine vor dem Arbeiten ausreichend, damit sie gut fixiert ist. ◆ Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie andererorts zu befestigen. ◆ Wenn Sie die Maschine an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, daß die Befestigungsschrauben nicht aus dem Plattenboden hervorstehen. Die Sperrholzplatte muß mit der Auflageplatte der Werkbank bündig liegen. Bei der Befestigung der Maschine an Arbeitsflächen stets dafür sorgen, daß sie nur an den Klemmzapfen, wo sich die Befestigungslöcher befinden, festgeklammert wird. Beim Festklemmen der Maschine an anderen Stellen ist ein ordnungsgemäßer Betrieb nicht möglich. ◆ Um ein Blockieren der Säge und Ungenauigkeiten beim Arbeiten zu vermeiden, sollte das Gerät auf einer ebenen Fläche montiert werden. Um ein Kippeln auf dem Untergrund zu vermeiden, die Maschine stabil aufstellen. Gegebenenfalls dazu ein dünnes Stück Material unter einen der Füße schieben, bis die Maschine stabil auf der Montagefläche steht. Entfernen und Anbringen eines Sägeblatts (Abb. D1 – D5) Entfernen ◆ Drücken Sie den Hebel (16) nach unten, um den unteren Blattschutz (14) freizugeben. ◆ Heben Sie den unteren Blattschutz so weit wie möglich an. ◆ Lösen Sie die Blattschutzarmschraube (28), um das Eckstück (29) freizugeben. ◆ Drücken Sie das Eckstück zwischen Schraubenkopf und Schutzhaube. Nun kann der Blattschutzarm (30) weit genug hochgezogen werden, um Zugriff auf die Sägeblattschraube (31) zu bekommen. ◆ Während der untere Blattschutz (14) mit der Sägeblattschutzschraube hochgehalten wird, drücken Sie den Spindelfeststellknopf (15) und drehen Sie das Sägeblatt bis es einrastet. ◆ Bei weiterhin gedrücktem Spindelarretierungsknopf die Sägeblattschraube (31) lösen und entfernen. Dazu die Schraube mit dem Schraubenschlüssel (27) in Uhrzeigerrichtung drehen. ◆ Entfernen Sie die äußere Unterlegscheibe (33). ◆ Entfernen Sie das Sägeblatt (13). Anbringen ◆ Setzen Sie das Sägeblatt (13) auf die Achse gegen die innere Unterlegscheibe (34). Stellen Sie sicher, daß der Pfeil auf dem Sägeblatt in dieselbe Richtung zeigt wie der Pfeil auf dem Gerät. ◆ Bringen Sie die äußere Unterlegscheibe (33) wieder an. ◆ Ziehen Sie die Sägeblattschraube (31) bei gedrücktem Spindelarretierungsknopf an, indem Sie sie mit dem Schraubenschlüssel (27) gegen den Uhrzeigersinn drehen. ◆ Bewegen Sie den Blattschutzarm (30) nach unten, bis das Eckstück (29) sich unterhalb des Kopfes der Blattschutzarmschraube (28) befindet. ◆ Drehen Sie die Blattschutzarmschraube fest. Achtung! Drücken Sie den Spindelarretierungsknopf nie, während das Sägeblatt sich dreht. Prüfen und Justieren des Winkels zwischen Sägeblatt und Anschlag (Abb. E1 – E3) ◆ Lockern Sie den Gehrungsfeststellknopf (11). ◆ Drücken Sie die Gehrungsverriegelung (10) zur Freigabe des Gehrungsarms (34). ◆ Stellen Sie den Gehrungswinkel auf 0° ein. ◆ Ziehen Sie den Sägearm nach unten, bis das Sägeblatt gerade in den Sägeschlitz (18) eintritt. ◆ Halten Sie ein Winkelmaß (35) gegen den linken Anschlag (12) und das Sägeblatt (13). Stellen Sie sicher, daß die Sägeblattzähne nicht das Winkelmaß berühren. ◆ Prüfen Sie die Stellung des Gehrungsarms (34). Stellen Sie falls erforderlich den Gehrungsarm ein, bis sich das Sägeblatt wie mit dem Winkelmaß gemessen in Stellung 90° zum Anschlag befindet. ◆ Ziehen Sie den Gehrungsfeststellknopf an. ◆ Stellen Sie falls erforderlich den Gehrungszeiger ein. Einstellen des Gehrungszeigers (Abb. E4) ◆ Beobachten Sie den Zeiger (36) und die Skala (9). ◆ Falls der Zeiger nicht genau Null anzeigt, lösen Sie die Schraube (37) und bewegen Sie das Kunststoffteil (38), bis 0° angezeigt wird. Ziehen Sie die Schraube nun an. Überprüfen und Einstellen des Blattes auf den Tisch (Abb. F1 - F3) ◆ Lockern Sie den Neigungsfeststellknopf (24). ◆ Stellen Sie den Neigungswinkel auf 0° ein. Bewegen Sie den Sägearm nach rechts, bis der Winkelanschlag (5) auf der Anschlagschraube (39) ruht. ◆ Ziehen Sie den Sägearm nach unten, bis das Sägeblatt gerade in den Sägeschlitz (18) eintritt. ◆ Halten Sie ein Winkelmaß (35) gegen den Tisch (12) und das Sägeblatt (13). Stellen Sie sicher, daß die Sägeblattzähne nicht das Winkelmaß berühren.12 DEUTSCH ◆ Prüfen Sie die Stellung des Sägearms. Stellen Sie falls erforderlich den Sägearm ein, bis sich das Sägeblatt wie mit dem Winkelmaß gemessen in Stellung 90° zum Tisch befindet. – Lösen Sie die Sicherungsmutter (39) einige Umdrehungen. – Drehen Sie die Anschlagschraube (6) ein bzw. heraus. – Ziehen Sie die Sicherungsmutter (39) an. ◆ Ziehen Sie den Neigungsfeststellknopf an. ◆ Stellen Sie falls erforderlich die Neigungszeiger ein. Einstellen der Neigungszeiger (Abb. F4) ◆ Beobachten Sie den Zeiger (40) und die Skala (23). ◆ Falls der Zeiger nicht exakt auf Null zeigt, lösen Sie die Befestigungsschraube (41) des Zeigers und bewegen Sie falls erforderlich den Zeiger. ◆ Stellen Sie den anderen Zeiger (42) entsprechend den gleichen Anweisungen ein. Prüfen und Justieren des Neigungswinkels (Abb. G) ◆ Schieben Sie den oberen Teil des linken Anschlags (12) in eine Stellung, in der er nicht behindert. ◆ Lockern Sie den Neigungsfeststellknopf (24). ◆ Stellen Sie den Neigungswinkel auf 45° ein. Bewegen Sie den Sägearm nach links, bis die Neigungsposition (43) auf der Anschlagschraube (22) ruht. ◆ Prüfen Sie die Stellung des Sägearms. Falls erforderlich, stellen Sie den Sägearm ein, bis sich das Sägeblatt im Winkel 45° befindet. – Lösen Sie die Sicherungsmutter (44) einige Umdrehungen. – Drehen Sie die Anschlagschraube (22) ein bzw. heraus. – Ziehen Sie die Sicherungsmutter (44) an. ◆ Ziehen Sie den Neigungsfeststellknopf an. ◆ Um einen Neigungswinkel von 47° links oder 2° rechts zu erreichen, stellen Sie die Anschlagschraube (6 oder 22) so ein, daß sich der Arm wie erforderlich bewegen kann. Einstellen des oberen Anschlags (Abb. H) Der obere Teil des linken Anschlags (12) kann so eingestellt werden, daß Platz zur Einstellung der Neigungswinkel bleibt. ◆ Lockern Sie den Feststellknopf (20) und den Einstellknopf (21). ◆ Schieben Sie den Anschlag nach links. ◆ Machen Sie einen Versuch mit ausgeschalteter Säge und prüfen Sie den Zwischenraum zwischen Sägeblatt und Anschlag. Stellen Sie den Anschlag so ein, daß er so nahe wie möglich am Sägeblatt ist, ohne die vertikale Bewegung des Sägearms zu behindern. ◆ Ziehen Sie den Feststellknopf (20) an. ◆ Ziehen Sie den Einstellungsknopf (21) an, bis beide Teile des Anschlags auf gleicher Ebene sind. Achtung! Die Führungsrillen (44) können mit Sägemehl verstopfen. Verwenden Sie ein Stäbchen oder Druckluft, um die Führungsrillen zu reinigen. Staubabsaugung (Abb. A) Um einen Staubsauger oder eine Absaugvorrichtung mit der Maschine zu verbinden, ist ein Adapter erforderlich. Der Adapter kann von Ihrem örtlichen Black & Decker Händler bezogen werden. ◆ Setzen Sie den Staubsauger-Adapter in den Sägemehlauswurf (25). ◆ Verbinden Sie den Staubsaugerschlauch mit dem Adapter. Gebrauch Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes. Ein- und Ausschalten (Abb. I) ◆ Um das Gerät einzuschalten, drücken Sie auf den Ein-/Ausschalter (2). ◆ Zum Ausschalten des Geräts lassen Sie den Ein-/Ausschalter los. ◆ Setzen Sie zur Verriegelung des Geräts ein Bügelschloss in die Bügelschlossbohrung (45). Sägen ◆ Lassen Sie das Sägeblatt einige Sekunden im Leerlauf laufen, bevor Sie den Schnitt vornehmen. ◆ Drücken Sie das Gerät während des Sägevorgangs nur leicht. ◆ Spannen Sie das Werkstück an der Maschine ein. Gerader vertikaler Querschnitt (Abb. A & J) ◆ Lockern Sie den Gehrungsfeststellknopf (11). ◆ Drücken Sie die Gehrungsverriegelung (10) zur Freigabe des Gehrungsarms (34). ◆ Stellen Sie die Gehrungsverrieglung auf die 0°-Position und drehen Sie den Gehrungfeststellknopf fest. ◆ Legen Sie das zu schneidende Holz an den Anschlag (7 & 12). ◆ Halten Sie den Bedienungshandgriff (2) und drücken Sie auf den Freigabehebel (16), um den Sägearm freizugeben. Schalten Sie das Gerät ein. ◆ Drücken Sie den Sägearm nach unten, um durch das Werkstück und die Schlitzplatte (18) zu schneiden. ◆ Schalten Sie das Gerät nach Beendigung des Schnittes ab und warten Sie, bis das Sägeblatt vollkommen zum Stillstand kommt, bevor Sie den Sägearm in die obere Ruhelage zurückstellen. Vertikaler Gehrungsquerschnitt (Abb. A & K) ◆ Lockern Sie den Gehrungsfeststellknopf (11). ◆ Drücken Sie die Gehrungsverriegelung (10) zur Freigabe des Gehrungsarms (34). ◆ Bewegen Sie den Gehrungsarm in die gewünschte Gehrungsposition. Die Gehrungsverriegelung rastet bei 15°, 22,5°, 30° und 45° ein. Für Zwischenwerte oder 47° halten Sie den Gehrungsarm gut fest und ziehen Sie den Gehrungsfeststellknopf an. ◆ Gehen Sie wie bei einem vertikalen, geraden Querschnitt vor. Achtung! Wird ein Gehrungsschnitt am Ende eines Holzstücks mit wenig Abschnitt durchgeführt, legen Sie das Holz so in die Säge, daß sich der Abschnitt an der Seite des Sägeblattes befindet, wo der Winkel zum Anschlag am größten ist, d.h. Linksgehrung, Abschnitt rechts - Rechtsgehrung, Abschnitt links. Neigungsschnitte (Abb. A & L) Der Neigungswinkel kann zwischen 47° nach links und 2° nach rechts eingestellt werden. Beim Neigungsquerschnitt kann der Gehrungsarm auf einen Winkel zwischen 0° und 45° Gehrung nach links oder rechts eingestellt werden. ◆ Schieben Sie den oberen Teil des linken Anschlags (12) in eine Stellung, in der er nicht behindert. ◆ Lockern Sie den Neigungsfeststellknopf (24). ◆ Bewegen Sie den Sägearm in die gewünschte Neigungsposition. Halten Sie den Sägearm fest und ziehen Sie den Neigungsfeststellknopf an. ◆ Stellen Sie den oberen Teil des linken Anschlags (12) falls erforderlich ein. ◆ Gehen Sie wie bei einem vertikalen, geraden Querschnitt vor. Doppelgehrungsschnitte Doppelgehrungssägen ist eine Kombination aus Gehrungssägen und Neigungssägen. Diese Sägeweise ergibt einen Schnitt, der sich zum Herstellen von Rahmen oder Kästen mit schrägen Seiten eignet. Achtung! Falls der Schnittwinkel für jeden Schnitt unterschiedlich ist, vergewissern Sie sich, daß der Neigungsfeststellknopf und der Gehrungsfeststellknopf fest angezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden. Hinweise für optimale Arbeitsergebnisse ◆ Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 150 mm ein. ◆ Halten Sie beim Schneiden das Werkstück fest gegen die Werkbank und gegen den Anschlag. Behalten Sie Ihre Hände in sicherem Abstand zum Sägeblatt, bis Sie den Schalter losgelassen haben und das Sägeblatt zum völligen Stillstand gekommen ist. ◆ Machen Sie immer einen Versuch (mit ausgeschalteter Säge), bevor Sie mit eingeschalteter Maschine arbeiten, so daß Sie die Bahn des Sägeblatts überprüfen können. ◆ Kreuzen Sie nicht Ihre Hände. ◆ Wahren Sie mit beiden Füßen einen festen und balancierten Stand. ◆ Folgen Sie den Bewegungen des Sägearms nach links und rechts; stehen Sie hierbei ein wenig seitlich des Sägeblatts. ◆ Schauen Sie durch die Schlitze im Blattschutz, wenn Sie einer Bleistiftlinie folgen. Sägen von Grund-Gehrungsschnitten Das Schneiden von Fußleisten wird mit einem Neigungswinkel von 45° durchgeführt. ◆ Machen Sie immer einen Probeschwenk des Sägekopfes bei ausgeschalteter Säge, bevor Sie sägen. ◆ Alle Schnitte werden mit der Rückseite der Zierleiste flach auf der Säge aufliegend durchgeführt. Innenwinkel ◆ links – Legen Sie die Oberseite des Werkstückes an den Anschlag. – Sichern Sie die linke Schnittseite des Werkstückes. ◆ rechts – Legen Sie die Unterseite des Werkstückes an den Anschlag. – Sichern Sie die linke Schnittseite des Werkstückes. Außenwinkel ◆ links – Legen Sie die Unterseite des Werkstückes an den Anschlag. – Sichern Sie die rechte Schnittseite des Werkstückes.13 DEUTSCH ◆ rechts – Legen Sie die Oberseite des Werkstückes an den Anschlag. – Sichern Sie die rechte Schnittseite des Werkstückes. Schneiden von Zierleisten Das Schneiden von Zierleisten wird in einer Doppelgehrungssäge durchgeführt. Um eine äußerst hohe Genauigkeit zu erzielen, hat Ihre Säge voreingestellte Winkelstellungen bei 22,5° Gehrung und 33,85° Neigung. Diese Einstellungen sind für Standard-Zierleisten mit einem Winkel von 52° oben und 38° unten. ◆ Machen Sie vor den endgültigen Schnitten Probeschnitte mit Resten. ◆ Alle Schnitte werden mit einer Linksneigung und mit der Rückseite der Zierleiste auf dem Fußstück aufliegend durchgeführt. Innenwinkel ◆ links – Oberseite der Zierleiste am Anschlag. – Gehrung rechts. – Sichern Sie die linke Schnittseite des Werkstückes. ◆ rechts – Unterseite der Zierleiste am Anschlag. – Gehrung links. – Sichern Sie die linke Schnittseite des Werkstückes. Außenwinkel ◆ links – Unterseite der Zierleiste am Anschlag. – Gehrung links. – Sichern Sie die rechte Schnittseite des Werkstückes. ◆ rechts – Oberseite der Zierleiste am Anschlag. – Gehrung rechts. – Sichern Sie die rechte Schnittseite des Werkstückes. Zubehör Die Leistung Ihres Geräts hängt vom verwendeten Zubehör ab. Black & Decker und Piranha Zubehör ist nach hohen Qualitätsnormen gefertigt und dafür ausgelegt, die Leistung Ihres Geräts zu steigern. Durch Verwendung dieses Zubehörs erzielen Sie die größtmögliche Leistung Ihres Geräts. Transport (Abb. B) ◆ Um die Maschine zu transportieren, senken Sie den Arm und drücken den Verriegelungsstift (4) in den Sägekopf. Sichern Sie den Gehrungsarm in den ganz rechten Gehrungswinkel, um die Maschine so kompakt wie möglich zu machen. ◆ Verwenden Sie zum Tragen der Maschine immer die Griffaussparungen (8) (siehe Abb. B). Achtung! Tragen Sie das Gerät niemals an der Schutzhaube. Wartung Ihr Gerät wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. ◆ Reinigen Sie die Lüftungsschlitze regelmäßig mit einem sauberen, trockenen Farbpinsel. ◆ Verwenden Sie zur Reinigung des Geräts nur milde Seifenlösung und ein feuchtes Tuch. Lassen Sie niemals Flüssigkeiten in das Gerät gelangen und tauchen Sie niemals Teile des Geräts in Flüssigkeit ein. Achtung! Vergewissern Sie sich vor der Wartung, daß das Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit. Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen. Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben. Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sie bitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt. Die Adresse der zuständigen Black & Decker Vertretung steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com Technische Daten XTS100 Spannung V

Leistungsaufnahme W 1.500 Leerlaufdrehzahl min

Sägeblattdurchmesser mm 254 mm Sägeblattbohrung mm 16 Sägeblattstärke mm 2,8 Max. Querschnitt bei 90° mm 140 Max. Gehrungsschnitt bei 45° mm 100 Max. Schnittiefe bei 90° mm 89 Max. Neigungsquerschnittiefe mm 57 Gehrung (max. Einstellung) links 47° rechts 47° Neigung (max. Einstellung) links 47° rechts 2° Gewicht kg 14 Schnittkapazitäten 0° Gehrung Resultierende Breite bei max. Höhe 89 mm mm 89 Resultierende Höhe bei max. Breite 140 mm mm 38 45° Gehrung Resultierende Breite bei max. Höhe 89 mm mm 38 Resultierende Höhe bei max. Breite 38 mm mm 89 45° Neigung Resultierende Breite bei max. Höhe 38 mm mm 140 Resultierende Höhe bei max. Breite 140 mm mm 38 Schneiden von Zierleisten Resultierende Höhe bei max. Breite 133 mm mm 20 EG-Konformitätserklärung XTS100 Black & Decker erklärt, daß diese Produkte folgende Konformität erfüllen:

(Schalldruck) 93,5 dB(A), L

(Schalleistung) 106,9 dB(A), gewichtete Hand-/Armvibrationen 1,57 m/s

(Schalldruck-Unsicherheitsfaktor) 3 dB(A),

3. Achterste beschermkap

26. Bovenste beschermkap
