BEDIENUNGSANLEITUNG U14ME1E8E PANASONIC

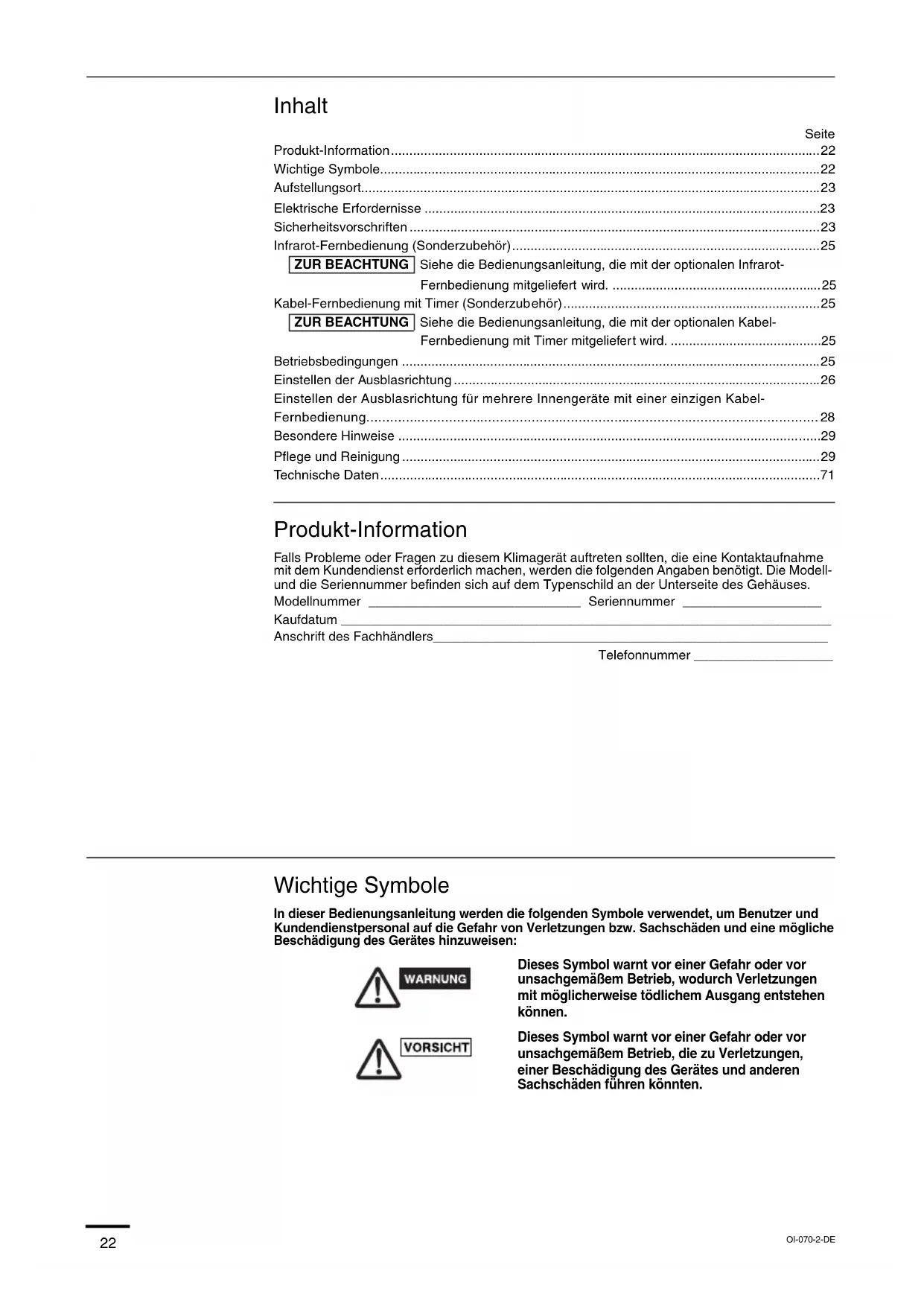

Pflege und Reinigung..................................................................................................................29 Technische Daten........................................................................................................................71 Produkt-Information Falls Probleme oder Fragen zu diesem Klimagerät auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Die Modell- und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäuses. Modellnummer _____________________________ Seriennummer ___________________ Kaufdatum ___________________________________________________________________ Anschrift des Fachhändlers______________________________________________________ Telefonnummer ___________________ Wichtige Symbole In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen: Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können. Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten. OI-070-2-DE 03_85464609070013_DE.fm Page 22 Thursday, February 3, 2011 3:21 PM23 Aufstellungsort

• Wir empfehlen, dieses Klimagerät von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung fachgerecht installieren zu lassen.

• Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angege- benen Spannung übereinstimmt. Elektrische Erfordernisse

Die gesamte Verdrahtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.

Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerech geerdet werden.

Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen werden

Sicherheitsvorschriften

• Vor Inbetriebnahme dieses Klimagerätes sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.

• Dieses Klimagerät ist so konstruiert, dass es für ein angenehmes Raumklima sorgt. Verwenden Sie dieses Gerät nur für seinen beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

• Dieses Klimagerät nicht an einem Ort installieren, an dem Dämpfe oder zündfähige Gase auftreten, oder an einem extrem feuchten Ort, z.B. in einem Gewächshaus.

• Das Klimagerät nicht an einem Ort installieren, an dem sich starke Wärme erzeugende Geräte befinden. Zu vermeiden: Um das Klimagerät vor Korrosion zu schützen, sollte die Außeneinheit nicht an einem Ort installiert werden, wo sie Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. Um das Gerät zu erwärmen, muss die Stromversorgung mindestens fünf (5) Stunden vor dem Betrieb eingeschaltet werden. Lassen Sie die Stromversorgung eingeschaltet, es sei denn, dass Sie das Gerät für lange Zeit nicht zu verwenden beabsichtigen.

• Fassen Sie das Gerät nie mit nassen Händen an.

• Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe des Klimagerätes verwenden oder lagern — Explosionsgefahr!

• Dieses Klimagerät besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

• Für den Anschluss jeder Einheit muss eine Steckdose vorhanden sein; innerhalb des ausschließlich für die Einheit verwendeten Stromversorgungskabels muss ein Unterbrecher, ein Schutzschalter und ein Lecktrennschalter für Überstrom vorhanden sein.

• Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außerdem muss ein Trennschalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdrahtungsvorschriften in die Festverdrahtung eingebaut werden.

• Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerät geerdet werden.

• Das Innere von Innen- und Außengeräten darf nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Händler oder Servicetechniker mit der Reinigung.

• Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung.

• Austretendes Kältemittel kann Brände verursachen.

• Schalten Sie das Klimagerät vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spannungsquelle.

• Wenn außergewöhnliche Vorgänge oder Störungen am Gerät auftreten, stoppen Sie sofort den Betrieb. Ziehen Sie den Netzstecker ab, oder schalten Sie den Netztrennschalter und den Schutzschalter aus. (Gefahr von Rauchbildung/ Feuer/Stromschlag)

• Schalten Sie das Klimagerät nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).

• Stecken Sie keine Gegenstände in den Luftauslass der Außeneinheit. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert.

• Berühren Sie nicht den Lufteinlass oder die scharfen Aluminium- Kühlrippen am Außengerät. Es besteht Verletzungsgefahr.

• Feuermelder und Luftauslass müssen mindestens 1,5 m vom Gerät entfernt sein.

• Das Gerät darf nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten verwendet werden und auch nicht von Personen (oder Kindern), die unzureichende Erfahrungen bzw. Kenntnisse im Umgang mit diesem Gerät haben – es sei denn die Bedienung erfolgt unter Aufsicht oder Anweisung einer Person, die für deren Sicherheit verantwortlich ist. Kinder sind entsprechend zu beaufsichtigen, so dass sie nicht mit dem Gerät spielen.

• Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Kranke anwesend sind.

• Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr.

• Kleben Sie keine Objekte auf das VENTILATORGEHÄUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden.

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.

• Bei der englischen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. HINWEIS OI-070-4-DE 03_85464609070013_DE.fm Page 24 Thursday, February 3, 2011 3:21 PM25 Infrarot-Fernbedienung (Sonderzubehör) Kabel-Fernbedienung mit Timer (Sonderzubehör) Betriebsbedingungen Siehe die Bedienungsanleitung, die mit der optionalen Infrarot-Fernbedienung mitgeliefert wird. Siehe die Bedienungsanleitung, die mit der optionalen Kabel-Fernbedienung mit Timer mitgeliefert wird. Verwenden Sie dieses Klimagerät nur in den folgenden Temperaturbereichen: Innentemperaturbereich: Kühlbetrieb 14 °C - 25 °C (*FK) Heizbetrieb 15 °C - 30 °C (*TK) Außentemperaturbereich: Kühlbetrieb -10 °C - 43 °C (*TK) Heizbetrieb -25 °C - 15 °C (*FK) 3-Leiter -25 °C - 20 °C (*FK) 2-Leiter *TK: Trockenkugeltemperatur *FK: Feuchtkugeltemperatur ZUR BEACHTUNG ZUR BEACHTUNG OI-070-5-DE 03_85464609070013_DE.fm Page 25 Thursday, February 3, 2011 3:21 PM26 Einstellen der Ausblasrichtung Die Funktionen sind je nach den verwendeten Innengeräten verschieden. Die Ausblasrichtung kann nur bei den nachfolgenden Modellen mit der Fernbedienung eingestellt werden: Typ U1, Typ Y1, Typ L1, Typ D1, Typ T1 und Typ K1.

• Versuchen Sie nie, die Lamelle für die vertikale Ausblasrichtung, die mit der Fernbedienung verstellt wird, mit der Hand zu bewegen.

• Wenn das Klimagerät ausgeschaltet wird, bewegt sich die Lamelle für die vertikale Ausblasrichtung automatisch in die untere Position.

• Die Lamelle für die vertikale Ausblastrichtung bewegt sich im Heizbetrieb während des Warmluftstarts in die obere Position. Der Schwenkbetrieb wird erst nach Ablauf des Warmluftstarts durchgeführt. Auf der Fernbedienung wird der Schwenkbetrieb allerdings auch während des Warmluftstarts angezeigt (Symbol für Betriebsbereitschaft). Einstellen der Ausblasrichtung Die Ausblasrichtung ändert sich jedes Mal, wenn die Lamellenstelltaste während des Betriebs gedrückt wird. Aktivieren des Schwenkbetriebs Drücken Sie die Lamellenstelltaste, um die Lamelle für die vertikale Ausblasrichtung in die untere Position zu stellen, und drücken Sie die Lamellenstelltaste dann erneut. Daraufhin wird angezeigt, und der Luftstrom schwenkt automatisch nach oben und nach unten. Stoppen des Schwenkbetriebs Drücken Sie die Lamellenstelltaste erneut während des Lamellenschwenkbetriebs, um die Lamelle in der gewünschten Position zu stoppen. Durch erneutes Drücken der Lamellenstelltaste können Sie dann den Luftstrom in die oberste Position stellen. Anzeige, wenn der Schwenkbetrieb gestoppt ist Während des Kühl- oder Entfeuchtungsbetriebs stoppt die Lamelle nicht in der unteren Position. Selbst wenn Sie die Lamelle während des Schwenkbetriebs in der unteren Position stoppen, stoppt sie erst, wenn sie sich an die drittoberste Position bewegt hat. Heizen Kühlen und Entfeuchten Umluftbetrieb Alle Betriebsarten Stellen Sie die Lamelle für die vertikale Ausblasrichtung in die untere Position. Falls die Lamelle in die obere Position gestellt ist, erreicht die warme Luft den Boden unter Umständen nicht. Die Lamelle für die vertikale Ausblasrichtung kann in eine von drei Positionen eingestellt werden. Anfangsstellung Anfangsstellung Anfangsstellung Fortlaufender Betrieb Umluft und Heizen Kühlen und Entfeuchten OI-070-6-DE 03_85464609070013_DE.fm Page 26 Thursday, February 3, 2011 3:21 PM27 Einstellen der Ausblasrichtung (Fortsetzung) Klimageräte der Typen U1, Y1, L1 und D1 verfügen über eine motorbetriebene Lamelle. Sie können die Ausblasrichtung mit der Fernbedienung auf einen bestimmten Winkel oder auf den Schwenkbetrieb einstellen. Verstellen Sie die Klappe nicht mit den Händen. Vierwege-Kassetten (Typ U1, Typ Y1)

• Die Luftleitlamelle kann leicht abgenommen und mit Wasser gewaschen werden.

• Stoppen Sie immer den Betriebs des Geräts, bevor Sie die Lamelle abnehmen.

• Lassen Sie die Lamelle trocknen, nachdem Sie sie gewaschen haben, und befestigen Sie sie dann wieder so am Gerät, dass der Pfeil nach außen zeigt. Deckengeräte (T1) Vertikale Ausblasrichtung (motorgetriebene Lamelle) Dieses Klimagerät ist mit motorbetriebenen Lamelle ausgestattet. Sie können die Ausblasrichtung mit der Fernbedienung auf einen bestimmten Winkel oder auf den Schwenkbetrieb einstellen. (Beachten Sie die Beschreibung der Fernbedienung.) Verstellen Sie die Lamelle nicht von Hand. Horizontale Ausblasrichtung (manuell) Die horizontale Ausblasrichtung kann manuell durch Verschieben der vertikalen Luftleitlamellen nach links oder nach rechts eingestellt werden. Wandgeräte (K1) Vertikale Ausblasrichtung (motorgetriebene Lamelle) Schalten Sie das Klimagerät mit der Fernbedienung ein. Drücken Sie die Lamellenstelltaste, um die Lamelle auf und ab schwenken zu lassen. Um die Lamellenbewegung zu stoppen und den Luftstrom in eine bestimmte Richtung zu lenken, drücken Sie die Lamellenstelltaste erneut. Richten Sie die Lamelle im Kühlbetrieb nicht nach unten und bewegen Sie die Klappe nicht aus Zone „A“, da anderenfalls Kondenswasser auf den Boden tropfen kann. Für den Kühlbetrieb empfiehlt sich die Verwendung von Zone „A“ für die Position der Klappe. Wenn Sie das Gerät etwa eine Stunde mit fest eingestellter Ausblasrichtung betreiben, wird die Ausblasrichtung automatisch geregelt und die Klappenposition geändert. Die tatsächliche Ausblasrichtung kann von der angezeigten Richtung auf der Fernbedienung abweichen. Verstellen Sie die Lamelle nicht von Hand. Horizontale Ausblasrichtung (manuell) Die horizontale Ausblasrichtung kann manuell durch Verschieben der vertikalen Luftleitlamellen nach links oder nach rechts eingestellt werden. Kanalgeräte (F1, M1, E1) Diese Klimageräte sind nicht mit einem Luftauslass ausgestattet. Diese Teile müssen vor Ort erworben werden. Lesen Sie bitte die Bedienungsanleitung der vor Ort erworbenen Luftauslässe. Zone „A“ für Kühlen Inneneinheit Zone „B“ für Heizen OI-070-7-DE 03_85464609070013_DE.fm Page 27 Thursday, February 3, 2011 3:21 PM28 Einstellen der Ausblasrichtung für mehrere Innengeräte mit einer einzigen Kabel-Fernbedienung

• Die Ausblasrichtung kann für die folgenden Gerätetypen nicht mit der Fernbedienung eingestellt werden: Kanalgeräte (F1, M1, E1) und Truhen (P1, R1).

• Falls mehrere Innengeräte an eine Fernbedienung angeschlossen sind, kann die Ausblasrichtung für jedes Innengerät getrennt eingestellt werden, indem das jeweilige Innengerät ausgewählt wird (Vorgehensweise siehe unten). Geräte-Wahltaste

• Um die Ausblasrichtung für die einzelnen Innengeräte einzustellen, drücken Sie die Taste UNIT. Auf dem Display wird die Gruppensteuerungsnummer des Innengeräts angezeigt. Stellen Sie nun mit der Lamellenstelltaste die Ausblasrichtung des auf dem Display angezeigten Innengeräts ein.

• Jedes Mal, wenn Sie die Taste UNIT drücken, wechselt die Anzeige in der unten angezeigten Reihenfolge.

• Erfolgt keine Anzeige, können Sie die Einstellung für alle Innengeräte in einem einzigen Bedienungsvorgang durchführen.

• Die Gerätenummer wird als Kombination von Außengeräte- und Innengerätenummer angezeigt. Sie hängt von der Anzahl der Innengeräte in der Gruppensteuerung ab. Ein Außengerät mit acht Innengeräten Zwei Außengeräte mit je vier Innengeräten Keine Anzeige Geräte- nummer 1–1 Geräte- nummer 1–2 Geräte- nummer 1–3 Geräte- nummer 1–8 Keine Anzeige Geräte- nummer 1–1 Geräte- nummer 1–2 Geräte- nummer 1–3 Geräte- nummer 2–4 Geräte- nummer 1–4 Geräte- nummer 2–1 OI-070-8-DE 03_85464609070013_DE.fm Page 28 Thursday, February 3, 2011 3:21 PM29 Besondere Hinweise Pflege und Reinigung Funktionsprinzip • Sobald die Raumtemperatur den eingestellten Wert erreicht hat, wird das Gerät automatisch wiederholt ein- und ausgeschaltet.

• Um zu verhindern, dass die Luftfeuchtigkeit im Raum erneut ansteigt, wird auch der Innengeräte-Ventilator ausgeschaltet, wenn das Innengerät ausgeschaltet wird.

• Die Ventilatordrehzahl wird automatisch auf niedrig eingestellt und kann nicht geändert werden.

• Der Entfeuchtungsbetrieb ist nicht möglich, wenn die Außentemperatur 15°C oder weniger beträgt. Heizleistung • Da dieses Gerät den Raum unter Verwendung der in der Außenluft enthaltenen Wärme heizt (Wärmepumpensystem), nimmt die Heizleistung ab, wenn die Außentemperatur sehr niedrig ist. Falls mit dieser Wärmepumpe nicht genügend Wärme erzeugt werden kann, verwenden Sie zusätzlich zu diesem Gerät noch ein anderes Heizgerät. Abtauen • Wenn die Außentemperatur niedrig ist, kann sich auf dem Wärmetauscher des Außengeräts Reif oder Eis bilden und dadurch die Wärmeleistung reduzieren. Wenn dies eintritt, wird die mikrocomputergesteuerte Abtauung aktiviert. Gleichzeitig wird der Innengeräte-Ventilator ausgeschaltet (oder läuft in einigen Fällen mit sehr niedriger Drehzahl weiter), und auf dem Display wird das Bereitschaftssymbol angezeigt, bis die Abtauung zu Ende ist. Der Heizbetrieb wird einige Minuten später fortgesetzt. (Die Länge dieser Pause schwankt geringfügig je nach Außentemperatur und Umfang der Vereisung.) (Betriebsbereitschaft) auf dem Display

• Nach dem Einschalten des Heizbetriebs bleibt der Ventilator des Innengeräts ausgeschaltet (oder läuft in einigen Fällen mit niedriger Drehzahl), bis der Wärmetauscher des Innengeräts ausreichend erwärmt ist. Auf diese Weise wird verhindert, dass kalte Luft aus dem Gerät austritt. Während dieses „Warmluftstarts“ wird auf dem Display das Symbol „ “ (Betriebsbereitschaft) angezeigt.

• „ “ (Betriebsbereitschaft) wird während des Abtaubetriebs angezeigt oder wenn der Verdichter im Heizbetrieb durch den Thermostaten ausgeschaltet wird (bzw. wenn das Gerät mit sehr niedriger Drehzahl läuft).

• Nach Abschluss das Abtaubetriebs und wenn der Kompressor erneut eingeschaltet ist, erlischt die Anzeige „ “ (Betriebsbereitschaft) automatisch, und der Heizbetrieb wird fortgesetzt. Bei einem Stromausfall während des Betriebs des Geräts Wird die Stromversorgung dieses Geräts vorübergehend unterbrochen, setzt das Gerät den Betrieb (nach Wiederherstellung der Stromversorgung) automatisch mit denselben Einstellungen wie vor der Unterbrechung der Stromversorgung fort.

1. Aus Sicherheitsgründen darauf achten, das Gerät vor dem Reinigen auszuschalten

und es außerdem vom Netz zu trennen.

2. Kein Wasser auf die Inneneinheit schütten, um diese zu reinigen. Dadurch werden

die inneren Bauteile beschädigt, und es besteht Stromschlaggefahr. Lufteintritt und -austritt des Innengeräts Reinigen Sie den Lufteintritt und den Luftaustritt des Innengeräts mit einer Staubsaugerbürste bzw. wischen Sie sie mit einem sauberen weichen Tuch ab. Wenn die erwähnten Teile schmutzig sind, diese mit einem sauberen Tuch abwischen, das mit Wasser befeuchtet ist. Achten Sie beim Reinigen des Luftaustritts darauf, die Luftleitlamellen nicht gewaltsam zu verstellen.

1. Verwenden Sie niemals Lösungsmittel oder starke Chemikalien, um das Innengerät

zu reinigen. Wischen Sie die Plastikteile nicht mit sehr heißem Wasser ab.

2. Manche Metallkanten sowie die Verflüssigerlamellen sind scharf und können

Verletzungen verursachen, wenn sie nicht richtig gehandhabt werden; beim Reinigen dieser Teile besonders vorsichtig sein.

3. Der Wärmetauscher und andere Bauteile des Außengeräts müssen regelmäßig

gereinigt werden. Wenden Sie sich dazu bitte an Ihren Fachhändler oder an eine Kundendienststelle. Entfeuchtungsbetrieb Heizbetrieb ZUR BEACHTUNG OI-070-9-DE 03_85464609070013_DE.fm Page 29 Thursday, February 3, 2011 3:21 PM30 Sicherheitsvorschriften Wenn Fehlfunktionen oder Störungen am Gerät auftreten, stoppen Sie sofort den Betrieb. Ziehen Sie den Netzstecker bzw. unterbrechen Sie die Stromzufuhr. (Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Fehl-funktionen Störungen- Das Gerät startet manchmal nicht, wenn Sie es einschalten. - Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen. - Brandgeruch oder ungewöhnliche Geräusche während des Betriebs.- Das Gehäuse ist verformt oder ungewöhnlich heiß. Wenden Sie sich für eine Wartung oder Reparatur unverzüglich an Ihren Händler. Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.
