BEDIENUNGSANLEITUNG UV 32 B Wolf Garten

Einstellhebel für Start-/ Arbeitsstellung Startergriff Kabelknickschutz Schutzklappe Leitblech Gashebel Sicherheitsbügel Luftfilter Benzineinfüllstutzen Zündkerze Keilriemenabdeckung Öleinfüllstutzen Ölablassschraube Arbeitstiefeneinstellung- Betrieb - Operation - Utilisation - Messa in opera - In werking stellen - - Drift - Käyttö - Drift - Funktion - Provoz - Üzemeltetés - Eksploatacja - - Montage - Assembly - Montage - Montaggio - Montage - Montering - - Asennus - Montering - Montering - Montáž - Szerelés - Montaž -

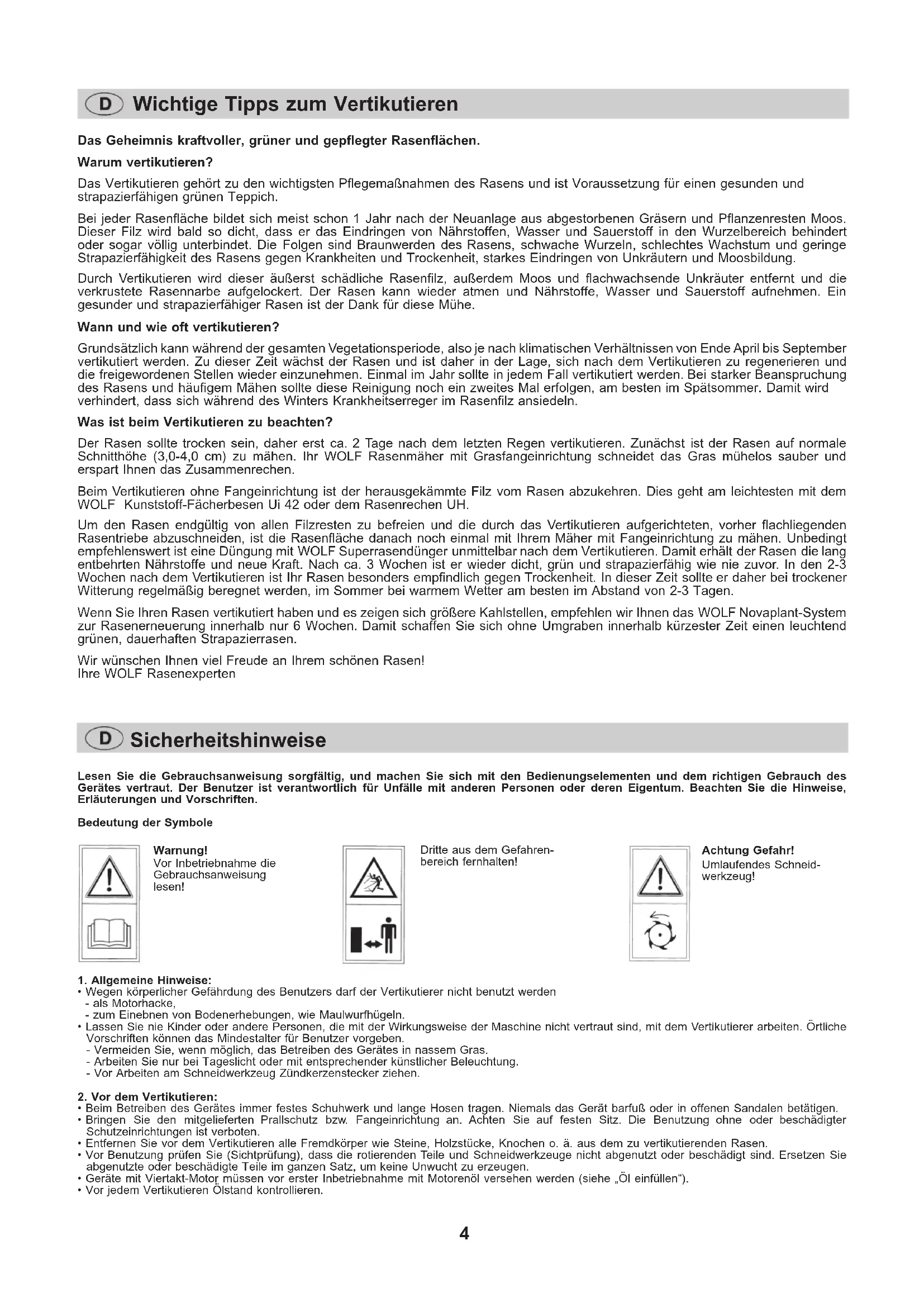

M1 M2 M3 M4 M5 M6 M7 B3B2B1 B4 B6B5 B7Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften. Bedeutung der Symbole Warnung! Vor Inbetriebnahme die Gebrauchsanweisung lesen! Dritte aus dem Gefahren- bereich fernhalten! Das Geheimnis kraftvoller, grüner und gepflegter Rasenflächen. Warum vertikutieren? Das Vertikutieren gehört zu den wichtigsten Pflegemaßnahmen des Rasens und ist Voraussetzung für einen gesunden und strapazierfähigen grünen Teppich. Bei jeder Rasenfläche bildet sich meist schon 1 Jahr nach der Neuanlage aus abgestorbenen Gräsern und Pflanzenresten Moos. Dieser Filz wird bald so dicht, dass er das Eindringen von Nährstoffen, Wasser und Sauerstoff in den Wurzelbereich behindert oder sogar völlig unterbindet. Die Folgen sind Braunwerden des Rasens, schwache Wurzeln, schlechtes Wachstum und geringe Strapazierfähigkeit des Rasens gegen Krankheiten und Trockenheit, starkes Eindringen von Unkräutern und Moosbildung. Durch Vertikutieren wird dieser äußerst schädliche Rasenfilz, außerdem Moos und flachwachsende Unkräuter entfernt und die verkrustete Rasennarbe aufgelockert. Der Rasen kann wieder atmen und Nährstoffe, Wasser und Sauerstoff aufnehmen. Ein gesunder und strapazierfähiger Rasen ist der Dank für diese Mühe. Wann und wie oft vertikutieren? Grundsätzlich kann während der gesamten Vegetationsperiode, also je nach klimatischen Verhältnissen von Ende April bis September vertikutiert werden. Zu dieser Zeit wächst der Rasen und ist daher in der Lage, sich nach dem Vertikutieren zu regenerieren und die freigewordenen Stellen wieder einzunehmen. Einmal im Jahr sollte in jedem Fall vertikutiert werden. Bei starker Beanspruchung des Rasens und häufigem Mähen sollte diese Reinigung noch ein zweites Mal erfolgen, am besten im Spätsommer. Damit wird verhindert, dass sich während des Winters Krankheitserreger im Rasenfilz ansiedeln. Was ist beim Vertikutieren zu beachten? Der Rasen sollte trocken sein, daher erst ca. 2 Tage nach dem letzten Regen vertikutieren. Zunächst ist der Rasen auf normale Schnitthöhe (3,0-4,0 cm) zu mähen. Ihr WOLF Rasenmäher mit Grasfangeinrichtung schneidet das Gras mühelos sauber und erspart Ihnen das Zusammenrechen. Beim Vertikutieren ohne Fangeinrichtung ist der herausgekämmte Filz vom Rasen abzukehren. Dies geht am leichtesten mit dem WOLF Kunststoff-Fächerbesen Ui 42 oder dem Rasenrechen UH. Um den Rasen endgültig von allen Filzresten zu befreien und die durch das Vertikutieren aufgerichteten, vorher flachliegenden Rasentriebe abzuschneiden, ist die Rasenfläche danach noch einmal mit Ihrem Mäher mit Fangeinrichtung zu mähen. Unbedingt empfehlenswert ist eine Düngung mit WOLF Superrasendünger unmittelbar nach dem Vertikutieren. Damit erhält der Rasen die lang entbehrten Nährstoffe und neue Kraft. Nach ca. 3 Wochen ist er wieder dicht, grün und strapazierfähig wie nie zuvor. In den 2-3 Wochen nach dem Vertikutieren ist Ihr Rasen besonders empfindlich gegen Trockenheit. In dieser Zeit sollte er daher bei trockener Witterung regelmäßig beregnet werden, im Sommer bei warmem Wetter am besten im Abstand von 2-3 Tagen. Wenn Sie Ihren Rasen vertikutiert haben und es zeigen sich größere Kahlstellen, empfehlen wir Ihnen das WOLF Novaplant-System zur Rasenerneuerung innerhalb nur 6 Wochen. Damit schaffen Sie sich ohne Umgraben innerhalb kürzester Zeit einen leuchtend grünen, dauerhaften Strapazierrasen. Wir wünschen Ihnen viel Freude an Ihrem schönen Rasen! Ihre WOLF Rasenexperten Achtung Gefahr! Umlaufendes Schneid- werkzeug!

1. Allgemeine Hinweise:

• Wegen körperlicher Gefährdung des Benutzers darf der Vertikutierer nicht benutzt werden - als Motorhacke, - zum Einebnen von Bodenerhebungen, wie Maulwurfhügeln.

• Lassen Sie nie Kinder oder andere Personen, die mit der Wirkungsweise der Maschine nicht vertraut sind, mit dem Vertikutierer arbeiten. Örtliche Vorschriften können das Mindestalter für Benutzer vorgeben. - Vermeiden Sie, wenn möglich, das Betreiben des Gerätes in nassem Gras. - Arbeiten Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung. - Vor Arbeiten am Schneidwerkzeug Zündkerzenstecker ziehen.

2. Vor dem Vertikutieren:

• Beim Betreiben des Gerätes immer festes Schuhwerk und lange Hosen tragen. Niemals das Gerät barfuß oder in offenen Sandalen betätigen.

• Bringen Sie den mitgelieferten Prallschutz bzw. Fangeinrichtung an. Achten Sie auf festen Sitz. Die Benutzung ohne oder beschädigter Schutzeinrichtungen ist verboten.

• Entfernen Sie vor dem Vertikutieren alle Fremdkörper wie Steine, Holzstücke, Knochen o. ä. aus dem zu vertikutierenden Rasen.

• Vor Benutzung prüfen Sie (Sichtprüfung), dass die rotierenden Teile und Schneidwerkzeuge nicht abgenutzt oder beschädigt sind. Ersetzen Sie abgenutzte oder beschädigte Teile im ganzen Satz, um keine Unwucht zu erzeugen.

• Geräte mit Viertakt-Motor müssen vor erster Inbetriebnahme mit Motorenöl versehen werden (siehe „Öl einfüllen“).

• Vor jedem Vertikutieren Ölstand kontrollieren. Wichtige Tipps zum Vertikutieren Sicherheitshinweise 4Sicherheitshinweise Betriebszeiten

Bitte regionale Vorschriften beachten. Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

• Kraftstoff (Normalbenzin) einfüllen.

Nur im Freien tanken - Nicht rauchen, kein offenes Feuer. Bei laufendem Motor nicht nachtanken, keinen Kraftstoff verspritzen bei warmem Motor.

• Falls Kraftstoff übergelaufen ist, muss dieser entfernt werden, vorher darf der Motor nicht gestartet werden.

• Bewahren Sie den Kraftstoff nur in dafür zugelassenen Behältern auf.

• Vom letzten Einsatz evtl. vorhandene Grasreste am Motor entfernen - Brandgefahr.

• Kontrollieren Sie Anschlüsse von Benzinleitungen, Luftfilter usw. auf festen Sitz.

• Bedienen Sie das Gerät niemals, wenn Personen, besonders Kinder, oder Haustiere in der Nähe sind.

• Der Benutzer ist verantwortlich für Unfälle oder Gefährdungen, die Dritten persönlich oder ihrem Eigentum zustoßen.

• Aus Sicherheitsgründen ist der Tankverschluss bei Beschädigung auszutauschen.

• Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Kippen Sie den Vertikutierer nicht, wenn Sie den Schalter betätigen, wenn dies nicht unbedingt erforderlich ist. Falls doch, kippen Sie den Vertikutierer so wenig wie möglich und immer so, dass der Vertikutierer zwischen Ihnen und dem Messer bleibt.

• Gerät nicht in beengter Umgebung - z. B. in geschlossenen Räumen - laufen lassen. Vergiftungsgefahr.

• Betreiben Sie das Gerät nur bei Tageslicht oder mit ausreichender künstlicher Beleuchtung.

4. Beim Vertikutieren - zu Ihrer Sicherheit:

• Achtung, Gefahr! Schneidwerkzeug läuft nach!

• Halten Sie den durch die Führungsholme gegebenen Sicherheitsabstand ein.

• Verwenden Sie das Gerät niemals: - mit beschädigten Schutzeinrichtungen oder Abschirmungen, - fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Fangeinrichtungen.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von rotierenden Teilen sind.

• Achten sie besonders an Abhängen auf sicheren Stand.

• Immer gehen, niemals rennen.

• Immer quer zum Gefälle des Abhangs arbeiten, niemals auf- und abwärts.

• Besondere Vorsicht ist geboten, wenn Sie die Richtung auf Abhängen ändern.

• Betreiben Sie das Gerät nicht auf übermäßig steilen Abhängen.

• Besondere Vorsicht ist geboten, wenn Sie das Gerät rückwärts fahren oder auf sich zu ziehen.

• Schalten sie das Gerät ab, wenn es zum Transport gekippt werden muss. Die Schneidwerkzeuge nicht betreiben, wenn andere Flächen als Rasen überquert werden und das Gerät zu oder von der zu bearbeitenden Fläche gebracht wird.

• Vor Abnahme der Grasfangeinrichtung ist der Motor abzustellen und der Stillstand der Arbeitswerkzeuge abzuwarten.

• Abgenutzte oder beschädigte Messer satzweise erneuern. Beachten Sie die Einbauhinweise. Aus Sicherheitsgründen nur Original-Ersatzteile verwenden.

Wartungs- und Reinigungsarbeiten am Vertikutierer sowie das Abnehmen der Schutzeinrichtung dürfen nur bei abgestelltem Motor vorgenommen werden.

• Stellen Sie den Vertikutierer nicht in feuchten Räumen oder in der Nähe von offenen Flammen ab.

• Sollten Sie einmal auf ein Hindernis gefahren sein, lassen Sie den Vertikutierer sicherheitshalber von einem Fachmann überprüfen (siehe Werkstattverzeichnis).

• Öffnen Sie die Schutzklappe nie, wenn der Motor noch läuft.

• Nie mit laufendem Motor über Kies fahren - Steinschlag!

• Achtung, Gefahr bei unsachgemäßer Handhabung der Grasfangeinrichtung.

• Verstellen Sie die Arbeitstiefe nur bei abgeschaltetem Motor und abgezogenem Zündkerzenstecker.

• Das Gerät abschalten und Zündkerzenstecker ziehen und warten, bis das Gerät steht, - immer, wenn Sie die Maschine verlassen; - bevor Sie eine Blockierung freimachen; - bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten; - wenn Sie einen Fremdkörper getroffen haben. Überprüfen Sie das Gerät auf Beschädigungen und führen Sie notwendige Reparaturen durch; - wenn das Gerät ungewöhnlich zu vibrieren beginnt (sofort überprüfen).

• Bringen Sie Hände oder Füße nie in die Nähe rotiertender Teile. Stellen Sie sich nicht vor die Grasauswurföffnung.

• Bringen sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile.

• Bei rotierenden Geräten darf sich nie vor die offene Auswurföffnung gestellt werden.

• Niemals das Gerät aufheben oder wegtragen, wenn der Motor läuft.

• Bei Geräten mit Auswurföffnung muss die mitgelieferte Schutzeinrichtung wie Grasfangeinrichtungen oder Prallblech verwendet werden.

• Motor oder Auspuff nicht während oder kurz nach dem Betreiben berühren. Heiße Teile können zu Verbrennungen führen oder schreckhafte Bewegungen provozieren, die Verletzungen zur Folge haben könnten.

5. Nach dem Arbeiten:

• Gerät nicht unmittelbar nach dem Arbeiten in geschlossenen Räumen abstellen, sondern vorher im Freien abkühlen lassen.

• Vor Verlassen des Gerätes Zündkerzenstecker und - falls vorhanden - Startschlüssel abziehen.

• Anheben des Gerätes zum Transport: - nie mit laufendem Motor - nicht mit heißem Motor - nur mit abgezogenem Kerzenstecker.

• Beim Zusammenklappen Starterseil aushängen und darauf achten, dass die Kabel nicht geknickt werden.

• Motorölwechsel stets bei leerem, geschlossenen Tank und warmem Motor durchführen.

• Überprüfen Sie die Fangeinrichtung häufig auf Verschleiß und Verformung.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Beim Austausch Einbauhinweise beachten.

• Wartungs- und Reinigungsarbeiten am Gerät sowie das Abnehmen der Schutzeinrichtungen dürfen nur bei stillgesetztem Motor und abgezogenem Zündkerzenstecker und - falls vorhanden - Startschlüssel vorgenommen werden.

• Muss das Gerät bei Wartungsarbeiten gekippt werden, ist vorher der Kraftstoff vollständig aus dem Tank zu entfernen.

• Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien erfolgen. Achten Sie darauf, dass kein Kraftstoff verschüttet wird.

• Reinigen Sie das Gerät nach jedem Einsatz mit einem Handfeger- nicht mit Wasser, insbesondere nicht mit Hochdruck abspritzen. Achten Sie auf saubere Kühlrippen am Zylinder und saubere Ansaugöffnungen.

Stellen Sie das Gerät nicht in feuchten Räumen ab oder in der Nähe von offenen Flammen oder dort, wo ein Funke Benzingase entzünden könnte.

• Alle sichtbaren Befestigungsschrauben und Muttern regelmäßig auf festen Sitz prüfen und nachziehen.

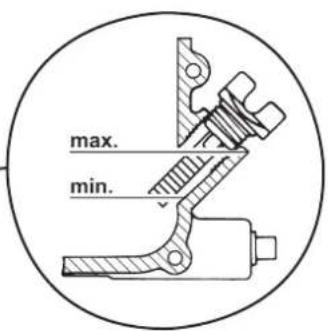

• Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Vertikutierer den Sicherheitsbestimmungen entspricht.Motoröl einfüllen (Abb. B1) Vor Inbetriebnahme müssen Sie 0,3 l Markenöl HD SAE 15-W40 bis zur Markierung „max“ am Messstab einfüllen (nicht über Markierung). Messstab einschrauben, Ölstand kontrollieren. Vor dem Vertikutieren bitte immer den Ölstand überprüfen. Kraftstoff einfüllen (Abb. B2) Nicht rauchen, kein offenes Feuer. Nicht bei laufendem Motor tanken. Bei warmem Motor keinen Kraftstoff verspritzen. Verwenden Sie bleifreies Normalbenzin (kein Super Plus). Benzin verschütten vermeiden. Dämpfe nicht einatmen. Arbeitstiefe einstellen (Abb. B3/B4) Nur bei abgeschaltetem Motor und stillstehender Vertikutierwalze. Die Arbeitstiefe muss auf die jeweiligen Gras- und Bodenverhältnisse eingestellt werden.

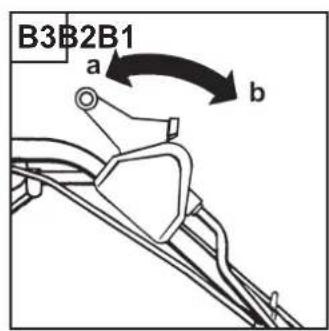

• Arbeitshebel immer in Stellung „Start” (Abb. B3, a)

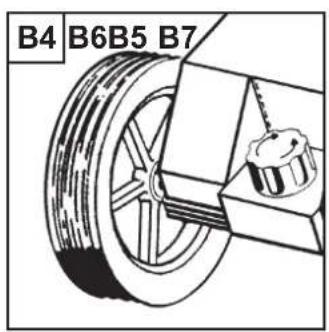

• Handrad (Abb. B4) 8–10 Umdrehungen nach links drehen (Eine Umdrehung = 1 mm Arbeitstiefe).

• Vertikutierprobe - Gerät starten - Arbeitshebel langsam nach vorne legen (Abb. B3, b) - Gerät langsam in Arbeitsrichtung schieben - Bei Steinschlaggeräuschen oder Blockieren des Motors

• Gerät sofort ausschalten - Handrad 2–3 Umdrehungen nach rechts drehen - erneute Vertikutierprobe

• Nach häugem Gebrauch kann die Vertikutiertiefe entsprechend der Messerabnutzung stufenlos nachgeregelt werden. Betrieb

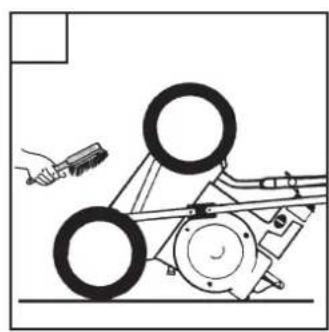

Vor allen Wartungs- und Reinigungsarbeiten Zündkerzenstecker abziehen. Nach jedem Einsatz reinigen Sie den Vertikutierer bitte mit einem Handfeger (Abb. B7). Keinesfalls mit Wasser abspritzen. Den Vertikutierer im trockenen Raum aufbewahren. Motorenölwechsel stets bei warmem Motor und leerem Tank. Erstmals nach 20 Betriebsstunden. Danach alle 100 Betriebsstunden, spätestens am Ende der Mähsaison. Beim Einsatz unter schweren bzw. staubigen Bedingungen häuger. Ölablassschraube öffnen, Vertikutierer langsam nach vorne neigen und Öl herauslaufen lassen. Altöl gemäß den örtlichen Bestimmungen entsorgen. Hinweis: Öl darf nicht ins Erdreich gelangen. Zündkerze reinigen Verschmutzte Zündkerzen vermindern die Motorleistung. Zündkerze reinigen und auf richtigen Elektrodenabstand prüfen (0,6 - 0,7 mm). Luftlter reinigen Siehe Betriebsanleitung des Motorenherstellers (beiliegend). Lagerung im Winter

Vergaser entleeren: - dazu Motor starten und laufen lassen, bis er von selbst stehenbleibt.

Vertikutierer gründlich reinigen.

Motor konservieren wie folgt: - Zündkerze herausdrehen, 1 Eßl. Motoröl in die Zündkerzenöffnung einfüllen. - Starterseil langsam durchziehen (Ölverteilung im Zylinder). Zündkerze einschrauben, Zündkerzenstecker nicht aufsetzen.

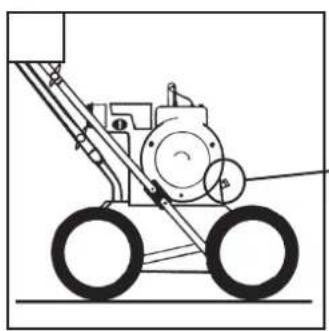

Vertikutierer kühl und trocken lagern. Wir empfehlen: Lassen Sie Ihren Vertikutierer im Herbst von einer WOLF Service-Werkstatt nachsehen. Wartung Starten (Abb. B5/B6/B3)• Auf ebener Fläche, möglichst nicht im hohen Rasen.• Gashebel (Abb. B5, 1) auf Start.• Sicherheitsbügel (Abb. B5, 2) anheben und halten.

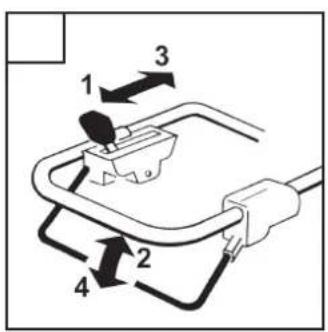

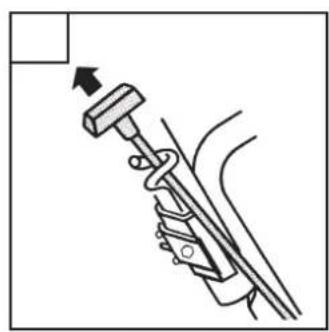

Startergriff ziehen (Abb. B6) und wieder langsam mit der Hand zurückbringen. Nach dem Start den Gashebel langsam auf „Betrieb“ stellen (Abb. B5, 3).• Motorstopp: Sicherheitsbügel freigeben (Abb. B5, 4).

• Warmstart: Gashebel auf Betrieb (Abb, B5, 3). Springt der Motor nach dem zweiten Startversuch nicht an, Gashebel auf Start (Abb. B5, 1) stellen und erneut starten.
• Vertikutieren: Den Arbeitshebel langsam nach vorne legen (Abb. B3, b). Achtung! Langsam arbeiten, langsames Schritttempo. Empfehlungen zur Arbeitstiefe: Beschaffenheit des Rasens Arbeitsstellunggepflegte Flächen mit steinfreiem, weichem Boden Arbeitsstellung exakt auf Bodenhöhe einstellensteinige, unsaubere Flächen Arbeitswerkzeug auf Bodenhöhe einstellen• Bei Steinschlag geringere Arbeitstiefe einstellenungepflegte, stark vermooste Flächen • mit geringer Arbeitstiefe beginnen• Gerät nicht überlasten (bei Blockieren des Motors Arbeitstiefe höher einstellen)• mehrmals kreuzweise vertikutieren• nachsäen mit WOLF Rasen-Samen, z. B. >>Loretta<<Beseitigung von Störungen Abhilfe (X) durch: Problem Mögliche Ursache WOLF Service- Werkstatt Selbst Kein Vertikutierergebnis

• Arbeitstiefe zu gering eingestellt (B4) --- X Unruhiger Lauf, starkes vibrieren des Gerätes

• Messer in der Befestigung gelöst

Motor springt nicht an oder hat zu wenig Leistung

• Zu wenig Kraftstoff im Tank

• Kerzenstecker nicht auf der Zündkerze

• Zündkerze ohne Funktion

• Luftfilter verschmutzt bzw. verölt

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. Achtung! Vertikutierer vor jeder Prüfung, Reinigung oder Arbeiten am Messer abstellen, und Zündkerzenstecker ziehen. Bei Rückfragen: WOLF-Garten GmbH & Co KG, Kundenservice, Industriestr. 83-85, D-57518 Betzdorf, Tel. (0 27 41) 28 15 00, Fax: (0 27 41) 28 12 99.

Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren. Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck / Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt. Voraussetzungen für den 24monatigen Garantieanspruch: - Einsatz des Gerätes für den ausschließlichen privaten Gebrauch. Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate. - Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist. - Beachtung der vorgeschriebenen Wartungsintervalle. - Keine eigenmächtige Änderung der Konstruktion. - Einbau von Original WOLF Ersatzteilen/Zubehör. - Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch. Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen. Garantiebedingungen1. General Information:
