BEDIENUNGSANLEITUNG AT9320 UFESA

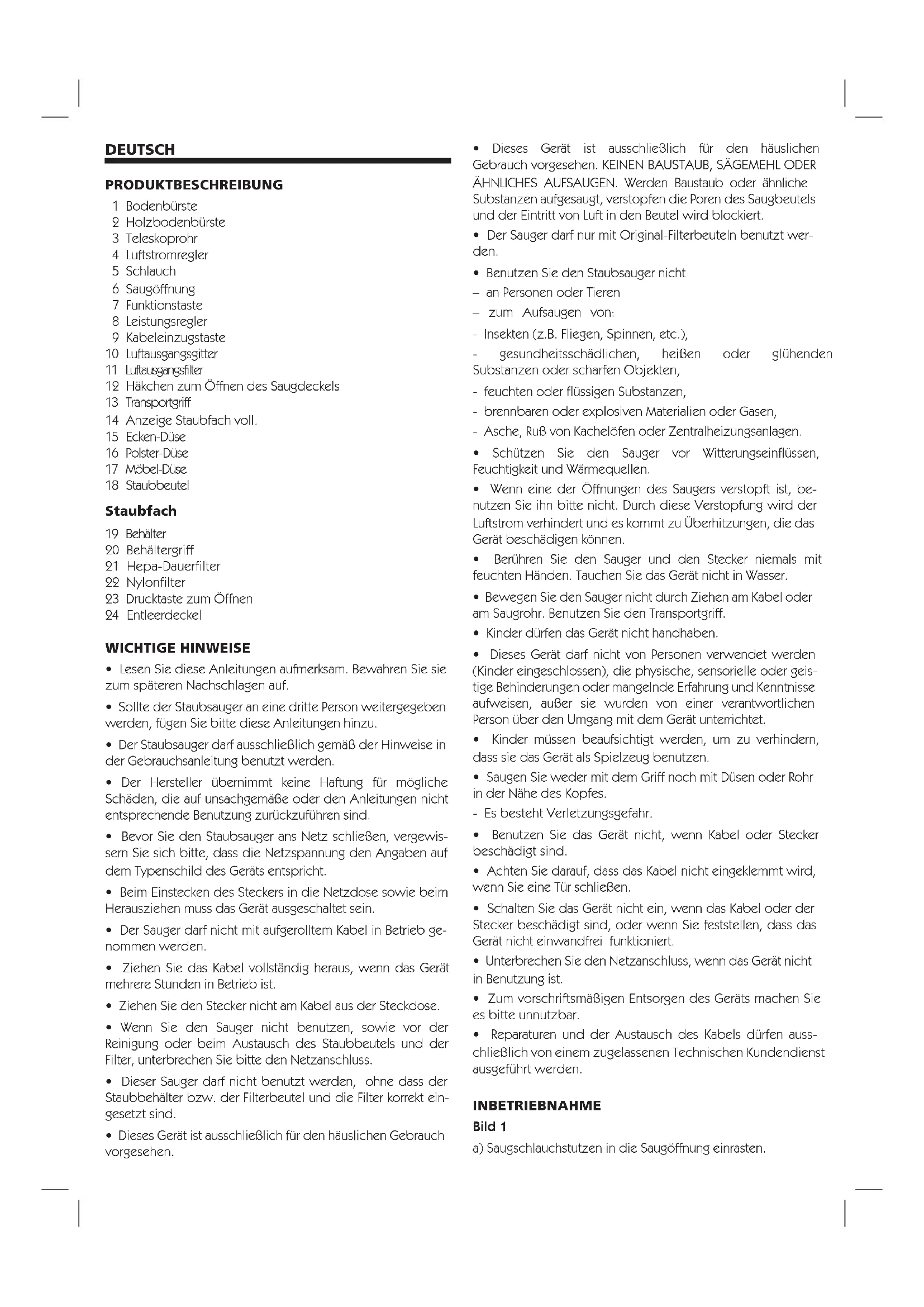

1 Bodenbürste
2 Holzbodenbürste
3 Teleskopoprohr
4 Luftstromregler
5 Schlauch
6 Saugolfung
7 Funktionstaste
8 Leistungsregler
9 Kabeleinzugstaste

10 Luftausgangsgitter
11 Luftausgangsfilter
12 Häkchen zum Öffnen des Saugdeckels
13 Transportgriff
14 Anzeige Staubfach voll.
15 Ecken-Düse
16 Polster-Duse
17 Möbel-Düse
18 Staubeutel

Staubfach

19 Behälter
20 Behaltergriff
21 Hepa-Dauerfilter
29 Nylonfilter
23 Drucktaste zum Offnen
24 Entleerdeckel

WICHTIG HINWEISE

• Lesen Sie diese Anleitungen aufmerksam. Bewahren Sie sie zum späteren Nachschlagen auf.
• Sollte der Staubsauger an eine dritte Person weitergegeben werden, fügen Sieitte diese Anleitungen hinzu.
• Der Staubsaugerarf ausschlieBlich gemaB der Hinweise in der Gebrauchsanleitung benutzt werden.
• Der Hersteller überimmt keine Haftung für mögliche Schäden, die auf unsachgemäß oder den Anleitungen nicht entsprechende Benutzung zurückzuführen sind.
• Bevor Sie den Staubsauger ans Netz schlieBen, vergewissem Sie sichitte, dass die Netzspannung den Angaben auf dem Typenschild des Gerats entspricht.
• Beim Einstecken des Steckers in die Netzdose sowie beim Herausziehen muss das Gerät ausgeschaltet sein.
• Der Saugerarf nicht mit aufgerolltem Kabel in Betrieb genommen werden.
• Ziehen Sie das Kabel vollständig Heraus, wenn das Gerät mehrere Stunden in Betrieb ist.
  Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Wenn Sie den Sauger nicht benutzen, sowie vor der Reinigung oder beim Austausch des Staubbeutels und der Filter, unterbrechen Sieitte den Netzanschluss.
• Dieser Saugerarfichtnbenutzwerden,ohne dass der Staubbehalter bzw. der Filterbeutel und die Filter correkt eingesetztd sind.

• Dieses Gerat ist ausschließlich für den tatsächlichen Gebrauch vorgesehen.

• Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch vorgesehen. KEINEN BAUSTAUB, SÄGEMEH L ODER AHNLICHES AUFAUGEN. Werden Baustaub oder ähnliche Substanzen aufgesaugt, verstCPFen die Poren des Saugbeutels und der Eintritt von Luft in den Beutel wird blockiert.

• Der Saugerarf nur mit Original-Filterbeuteln benutzt werden.
  Benutzen Sie den Staubsauger nicht

-an Personen oder Tieren
- zum Aufsaugen von:
- Insekten (z.B. Fliegen, Spinnen, etc.),
- gesundheitsschädlichen, heißen oder gluhenden Substanzen oder scharfen Objekten,
- feuchten oder flüssigen Substanzen,
- brennbaren oder explosiven Materialien oder Gasen,
- Asche, Ruß von Kachelöfen oder Zentralheizungsanlagen.

• Schützen Sie den Sauger vor Witterungseinflüssen, Feuchtigkeit und Wärmequellen.
• Wenn eine der Öffnungen des Saugers verstopf ist, benutzten Sieihnitte nicht. Durch diese Verstopfung wird der Luftstrom verhindert und es kommt zu Überhitzungen, die das Gerät beschädigen konnen.
• Berühren Sie den Sauger und den Stecker niemals mit feuchten Händen. Tauchen Sie das Gerät nicht in Wasser.
• Bewegen Sie den Sauger nicht durch Ziehen am Kabel oder am Saugrohr. Benutzen Sie den Transportgriff.
• Kinder)durfen das Gerät nicht handhaben.
• Dieses Gerätarf nicht von Personen verwendet werden (Kinder eingeschlossen), die physische, sensorielle oder geistige Behinderungen oder mangelnde Erfahrung und Kenntnisse aufweisen, außer sie wurden von einer verantwortlichen Person über den Umgang mit dem Gerät unterrichtet.
• Kinder mussen beaufsichtigt werden, um zu verhindern, dass sie das Gerät als Spielzeug benutzen.
• Saugen Sie weder mit dem Griff noch mit Düsen oder Rohn in der Nähe des Kopfes.
• Es besteht Verletzungsgefahr.
• Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind.
• Achten Sie darauf, dass das Kabel nicht eingeklemmt wird, wenn Sie eine Tur schlieben.
• Schalten Sie das Gerät nicht ein, wenn das Kabel oder der Stecker beschädigt sind, oder wenn Sie feststellen, dass das Gerät nicht einwandfrei Funktioniert.
• Unterbrechen Sie den Netzanschluss, wenn das Gerät nicht in Benutzung ist.
  Zum vorschrifsmäßigen Entsorgen des Geräts machen Sie esitte unnutzbar.
• Reparaturen und der Austausch des Kabels dürfen ausschließlich von einem zugelassenen Technischen Kundendienst ausgeführten werden.

INBETRIEBNAHME

Bild 1

a) Saugschlauchstutzen in die Saugöffnung einrasten.

b) Zum Herausnehmen des Schlauches, die Befestigungstaste betätigten und das Rohr herausziehen.

Bild 2

Handgriff und Saugrohr zusammenstecken.

Abbildung 3

Setzen Sie die Bodenbürste auf das Teleskoprohr.

Abbildung 4

Entriegeln Sie das Teleskoprohr, indem Sie den Einstellknopf in Pfeilrichtung schieren. Danach stellen Sie die gewünschte Länge ein.

Bild 5

Netzanschlusskabel am Stecker greifen, auf die gewünschte Lange herausziehen und Netzstecker einstecken.

Bild 6

Staubsauger durch Betätigten der Ein-/Austaste in Pfeilrichtung ein-/ ausschalten.

Bild 7

Stellen Sie die gewünschte Leistung mit dem Regler ein.

Bild 8

Die Intensität kann mit dem Handgriff eingestellt werden. Wenn Sie den Regler öffnen, verringt sich die Saugleistung, geschlossen verstärkt sie sich.

Bild 9

Dusen je nach Bedarf auf Saugrohr oder Handgriff stecken:

a) Eckendüse. Lange Düse zum Saugen von Rillen, Ecken, etc.
b) Polsterdüse zum Absaugen von Polstermöbeln, Vorhängen, etc.
c) Möbelüse, zum Vermeiden von Schäden an der Möbeloberfläche.

Bild 10

Bei kurzen Saugpausen konnen Sie die Parkhilfe an der Geräterückseite benutzten. Haken an der Bodendüse in die Aussparung an der Geräterückseite schieben.

Bild 11

Beim Saugen, z. B. auf Treppen, kann das Gerät auch an beiden Griffen transportiert werden.

NACH DER ARBEIT

Bild 12

Wenn Sie das Gerät nicht weiter benutzen wollen, betätigten Sie das Start/Stopp-Pedal. Ziehen Sie den Stecker aus der Steckdose undziehen Sie das Kabel ein, indem Sie das Pedal für den automatischen Einzug betätigten.

Bild 13

Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilde an der Geräteunterseite benutzen. Gerät aufrecht hinstellen. Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben.

Sie haben einen Bodenstaubsauger erworben, mit dem Sie jegliche Art von Trockenschmutz sowohl mit dem Staubbehälter als auch mit dem Filterbeutel aufsaugen können.

Wir empfehlen den Einsatz

• des Staubbehalters entsprechens im Hobbybereich, z.B. zum Entfemen von Sagespänen, usw.
  des Filterbeutels vor allem für herkommliche Reinigungssarbeiten im Haushalt.

ARBEITEN MIT DEM STAUBBEHÄLTER

Bild 14

Für optimale Saugergebnisse den Leistungssteller auf Maximalstellung bringen. Nur bei sehr empfindlichen Materialien empfehlen wir, die Leistung zurückzuregeln.

Achtung! Der Deckel des Geräts kann nicht geschlossen werden, wenn der Staubbehälter bzw. der Filterbeutel nicht eingesetzt sind. Versuchen Sie nicht,ihn mit Gewalt zu schlieben und überprüfen Sie, dass das gewünschte Staubauffangssystem korrekt eingesetzt ist.

LEEREN DES STAUBBEHALTERS

Um ein optimales Saugergebnis zu erzielen, sollte der Staubbehälter nach jedem Saugvorgang entleert werden.

Bild 15

Staubraumdeckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen.

Bild 16

Staubbehalter aus dem Gerät gehmen.

Bild 17

Zum Offnen des unteren Behalterdeckels betätigten Sie die Taste und kippen Sie den Staub in den Abfalleimer.
- Bodenklappe schlieben und hörbar verrasten.

Bild 18

Staubbehalter wieder in das Gerät einsetzen und Staubraumdeckel schlieBen.

!Achtung: Nach mehrmaligem Sagen kann der Staubbehälterinnen zerkratzt werden und milchig anlaufen. Dies hat jeder keinerlei Einwirkung auf die Funktion des Staubsaugers, d.h. er ist weiterhin voll Funktionsfähig.

REINIGEN DES HEPA-Filters UND DES NYLONFILTERS DES STAUBFACHS

Wann muss ich reinigen:

• Nach jedem Störbetrieb, d.h. nach jeder Beseitigung einer Verstopfung.
  Spätestens halbjährlich.

Abbildung 19

Nehmen Sie den Hepa-Filter Heraus, indem Sie direkt an ihm ziehen.

Drehen Sie den Nylonfilter zum Herausnehmen gegen den Uhrzeigersinn undziehen Sie hin dann hersa.

Abbildung 20

• Waschen Sie den Hepa- und den Nylonfilter. Anschlussbend lassen Sie sie mindestens 24 Stunden trocknen.

Sobald sie sauber und trocken sind, setzen Sie sie wieder in die Aufnahme im Staubbehälter.

Setzen Sie den Behälter in seine Aufnahme am Sauger.

SAUGEN MIT STAUBBEUTEL

Falls notwendig, kann anstatt dem Staubfach auch ein Staub-Filterbeutel benutzt werden.

Abbildung 21

• Offnen Sie den Deckel des Gerats (vgl. Abb. 14).
• Nehmen Sie den Staubbehälter Heraus und setzen Sie den Staubbeutel ein.
  -Schlieben Sie den Deckel des Geräts.

FILTERBEUTEL AUSTAUSCHEN

Bild 22

Wenn die Anzeige für Filterwechsel am Deckel vollständig rot aufleucht, während die Universal-Düse den Boden nicht berührt und maximale Saugkraft eingestellt ist, muss der Staubbeutel ausgetauscht werden, auch wenn dieser nicht ganz voll sein sollte. In einem solchen Fall ist der Wechsel des Beutels durch dessen Inhalt bedingt.

Düse, Saugrohr und Saugschauch dürfen damit nicht verstopf sein, da dies auch zum Auslösen der Filterwechselanzeige führt.

• Nehmen Sie das Gerät nicht ohne Staubbeutel in Betrieb und versuchen Sie nicht, einen vollen Beutel zu leeren und erneut zu benutzen.
• Um den einwandfrei Betrieb zu garantieren, verwenden Sieitte ausschlieBlich Originalbeutel von Ufesa, die Sie bei Ihrtem Technischen Kundendienst erhalten. Die Verwendung von anderen Beuteln kann zu Schaden an dem Produkt führen und hat die Annullierung der Garantie zur Folge.

Bild 23

Deckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen.

Bild 24

Filterbeutel durch Ziehen an der Verschlusslasche verschreiben und Herausnahmen.

Bild 25

Neuen Filterbeutel in die Halterung einlagen und Gerätedeckel schlieBen.

Achtung: Die Abdeckung des Staubbehälter-Fachs kann nur geschlossen werden, wenn der Filterbeutel bzw. der Staubbehälter eingesetzt ist.

Motorschutzfilter reinigen

Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden!

Bild 26

• Staubraumdeckel öffnen (siehe Bild 15).
• Motorschutzfilter in Pfeilrichtung herausziehen.
  Motorschutzfilter durch Ausklopfen reinigen.
• Bei starker Verschmutzung sollen der Motorschutzfilter ausgewaschen werden.

Den Filter anschlieBend mindestens 24 Stunden trocknen lasen.

• Nach der Reinigung, Motorschutzfilter in das Gerät einschieben und Staubraumdeckel schlieBen.

REINIGEN DES LUFTAUSGANGSFILTER

Abbildung 27

Nehmen Sie den Deckel des Luftausgangsfilters ab, indem Sie auf die Befestigungshakchen drucken und hin leicht hin und her bewegen. Nehmen Sie den Filter aus seiner Aufnahme.

Wichtig: Das Gerät darf niemals benutzt werden, ohne dass dieser Filter korrekt eingesetzt ist.

Um den einwandfrei Betrieb sicherzustellen, verwenden Sie,.itte ausschlieBlich Original-Zubehorteile von Ufesa.

PFLEGE

Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschaltet und der Netzstecker gezogen werden.

Staubsauger und Zubehörteile aus Kunststoff konnen mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

!Keine Scheuermittel, Glas oder Allzweckreiniger verwenden.

Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgaust, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden.

ANMERKUNG ZUR ENTSORGUNG/BESEITIGUNG

Unsere Waren sind fur den Transport mit einer optimierten Verpackung versehen. Diese besteht prinzipiell aus umweltfreundlichen Materialien, die als sekundäre Rohstoffe bei den ortlichen Entsorgungsunternehmen abzugeben sind.

Dieses Produkt entspricht den Vorschriften der EU-Richtlinie 2002/96/CE.

Das Symbol der durchgestruchenen Mülltonne auf dem Gerät weist daraufhin, dass das Produkt nicht im Hausmüll sondern getrennt entsorgt werden muss. Geben Sie es zum Entsorgen in einem Zentrum zur Entsorgung elektrischer oder elektronischer Haushaltsgeräte ab oder geben Sie es bei Ihrum Vertriebshandlager, wenn Sie ein ähnliches Gerät erwerben. Der Benutzer haftet für die Entsorgung des Gerats in einem Zentrum für Sondermüll. Anderenfalls kann er gemäß der geltenden Vorschriften zur Abfallbeseitigung bestraft werden. Wir das nicht mehr benutzte Gerät korrekt der getrennten Entsorgung zugeführht, kann es recycled, behandelt und ökologisch entsorgt werden. Damit werden negative Auswirkungen auf Umwelt und Gesundheit vermieden und das Recycling der Materialien des Produktes gefördert. Nähere Informationen zu den bestehenden Entsorgungssystemen erhalten Sie bei ihren ortlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Gerät erworben haben. Hersteller und Importe übernehmen die Verantwortung für das Recycling, die Behandlung und die ökologische Entsorgung, entweder direkt oder über öffentliche Einrichtungen.

Ohre Stadt- oder Gemeindeverwaltung wird Sie gern über die Mochlichkeiten der Entsorgung nicht mehr benutzter Geräte informieren.
