Technische Merkmale	KETTLER Golf S4 Heimtrainer, magnetischer Widerstand, 16 Widerstandsstufen, LCD-Bildschirm, Herzfrequenzsensor.
Abmessungen	Abmessungen: 130 x 60 x 130 cm, Gewicht: 30 kg.
Verwendung	Für den Heimgebrauch konzipiert, ideal für Cardiotraining und Rehabilitation.
Wartung	Regelmäßig die Schrauben auf festen Sitz prüfen, den Rahmen mit einem feuchten Tuch reinigen, bei Bedarf die Kette schmieren.
Sicherheit	Das Fahrrad auf einer ebenen Fläche verwenden, das maximal empfohlene Gewicht von 130 kg nicht überschreiten.
Allgemeine Informationen	2 Jahre Garantie, Ersatzteile verfügbar, Kundendienst erreichbar.

Häufig gestellte Fragen - Golf S4 KETTLER

Wie stellt man die Sattelhöhe beim KETTLER Golf S4 ein?

Um die Sattelhöhe einzustellen, lösen Sie den Einstellhebel unter dem Sattel, stellen die gewünschte Höhe ein und ziehen den Hebel wieder fest, um die Position zu sichern.

Das Fahrrad lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob das Fahrrad korrekt an eine Steckdose angeschlossen ist und der Netzschalter auf 'ON' steht. Wenn das Problem weiterhin besteht, versuchen Sie, das Fahrrad durch Trennen der Stromversorgung für einige Minuten zurückzusetzen.

Wie ändert man die Widerstandsstufen während des Trainings?

Verwenden Sie die Widerstandseinstellungstaste am Bedienfeld, um den Widerstand während des Trainings zu erhöhen oder zu verringern.

Der Zähler funktioniert nicht, was tun?

Stellen Sie sicher, dass die Geschwindigkeitssensoren sauber und korrekt ausgerichtet sind. Wenn das Problem weiterhin besteht, überprüfen Sie die Batterien des Zählers und tauschen Sie sie bei Bedarf aus.

Wie montiert man den KETTLER Golf S4?

Folgen Sie der im Lieferumfang enthaltenen Bedienungsanleitung, um die Montageanleitung zu befolgen. Stellen Sie sicher, dass Sie alle erforderlichen Werkzeuge vor Beginn bereit haben.

Wie hoch ist das maximale Gewicht, das der KETTLER Golf S4 tragen kann?

Der KETTLER Golf S4 kann ein maximales Gewicht von 130 kg tragen.

Wie reinigt man das Heimtrainer-Fahrrad?

Verwenden Sie ein weiches Tuch und einen nicht scheuernden Reiniger, um die Oberflächen des Fahrrads abzuwischen. Vermeiden Sie den direkten Kontakt von Wasser mit elektronischen Komponenten.

Kann ich das Fahrrad im Freien verwenden?

Nein, der KETTLER Golf S4 ist nur für den Innenbereich konzipiert. Die Verwendung im Freien kann das Gerät beschädigen.

Wie stellt man die Pedale des Fahrrads ein?

Um die Pedale einzustellen, lösen Sie die Befestigungsmuttern und passen die Position der Pedale entsprechend Ihrem Komfort an, dann ziehen Sie sie wieder fest.

Gibt es eine Garantie für den KETTLER Golf S4?

Ja, der KETTLER Golf S4 wird in der Regel mit einer 2-jährigen Garantie auf Teile und Rahmen geliefert. Überprüfen Sie die spezifischen Bedingungen im Handbuch.

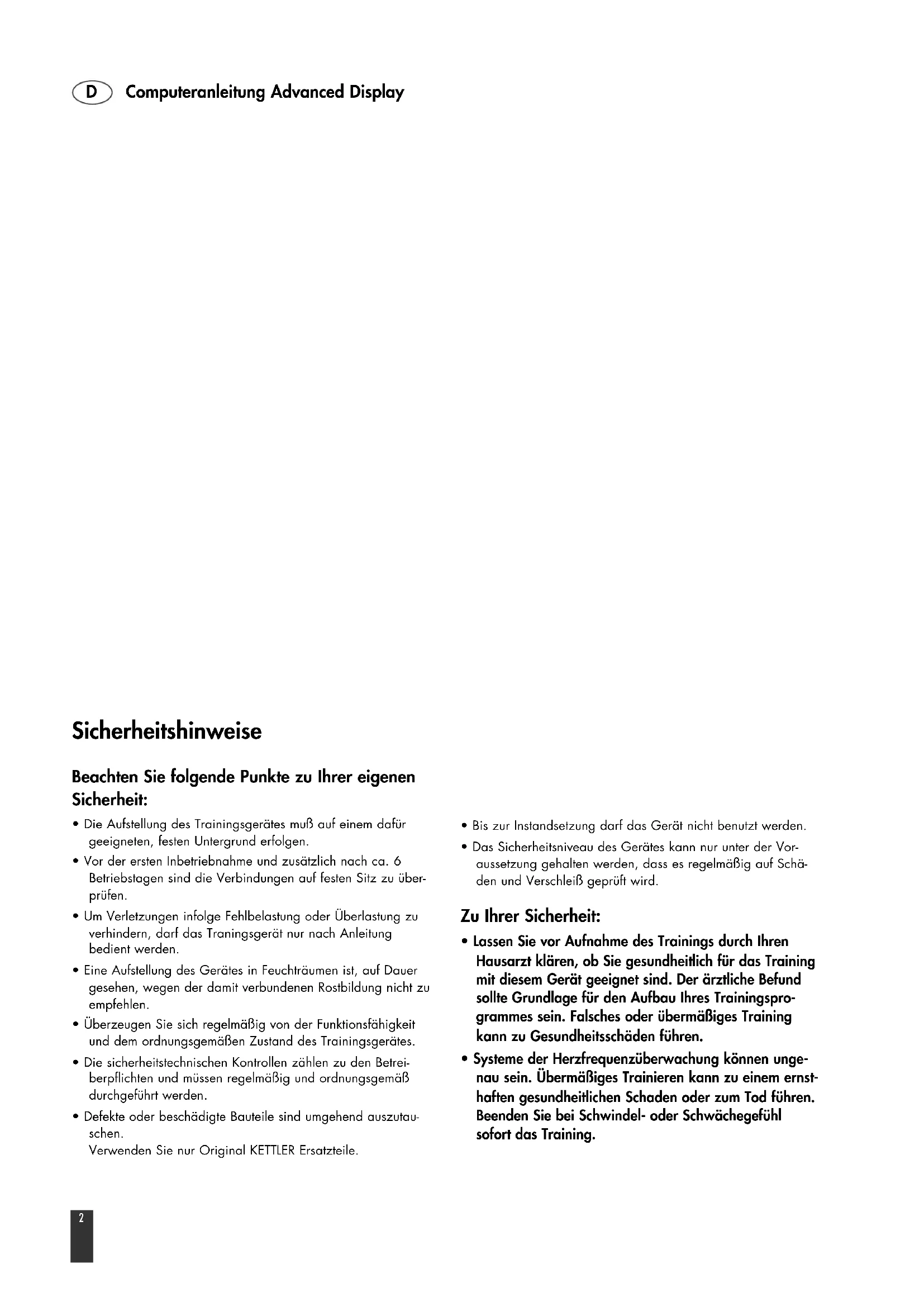

BEDIENUNGSANLEITUNG Golf S4 KETTLER

Beachten Sie folgende Punkte zu Ihrer eigenen Sicherheit:

• Die Aufstellung des Trainingsgerätes muß auf einem dafür geeigneten, festen Untergrund erfolgen.
• Vor der ersten Inbetriebnahme und zusätzlich nach ca. 6 Betriebstagen sind die Verbindungen auf festen Sitz zu überprüfen.
• Um Verletzungen infolge Fehlbelastung oder Überlastung zu verhindern, darf das Traningsgerät nur nach Anleitung bedient werden.
• Eine Aufstellung des Gerätes in Feuchträumen ist, auf Dauer gesehen, wegen der damit verbundenen Rostbildung nicht zu empfehlen.
• Überzeugen Sie sich regelmäßig von der Funktionsfähigkeit und dem ordnungsgemäßen Zustand des Trainingsgerätes.
• Die sicherheitstechnischen Kontrollen zählen zu den Betreiberpflichten und müssen regelmäßig und ordnungsgemäß durchgeführt werden.

• Defekte oder beschädigte Bauteile sind umgehend auszutauschen.
  Verwenden Sie nur Original KETTLER Ersatzteile.

• Bis zur Instandsetzung darf das Gerät nicht benutzt werden.

• Das Sicherheitsniveau des Gerätes kann nur unter der Voraussetzung gehalten werden, dass es regelmäßig auf Schäden und Verschleiß geprüft wird.

Zu Ihrer Sicherheit:

• Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.
• Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu einem ernsthaften gesundheitlichen Schaden oder zum Tod führen. Beenden Sie bei Schwindel- oder Schwächegefühl sofort das Training.

Der Trainingscomputer

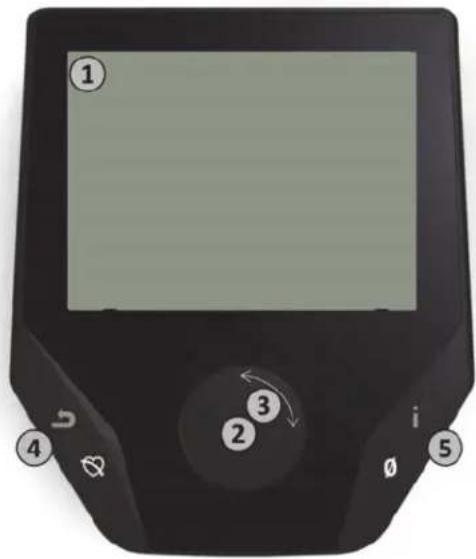

Display und Tasten

SICHERHEITSVERRIEGELUNG BEI CROSSTRAINERN MIT HECKANTRIEB

Elektrische Verriegelung (nur bei motorisch betriebenen Geräten):

Zur Entriegelung der Pedalarme schalten Sie die Anzeige ein. Zur Verriegelung der Pedalarme schalten Sie das Display über einen langen Druck der linken Taste (4) aus oder warten bis zur selbsttätigen Abschaltung.

Mechanische Verriegelung:

Zur Entriegelung oder Verriegelung der Pedalarme drehen Sie den Knauf auf die entsprechend markierte Stelle.

① ② ③ ④ ⑤ i

1

1. Display

Das Display hält alle wichtigen Informationen für Sie bereit. Es ist zwischen der Menüdarstellung sowie der Trainingsdarstellung zu unterscheiden:

Menüdarstellung

Beim Einschalten der Anzeige gelangen Sie in die Menüdarstellung.

Hier können Sie Einstellungen an den Nutzer- oder Gerätedaten vornehmen, ein Training anwählen sowie Ihre Trainingsergebnisse ablesen.

Trainingsdarstellung

Nach Anwahl eines Trainings gelangen Sie in die Trainingsdarstellung.

Sie hält alle wichtigen Trainingswerte sowie das Trainingsprofil für Sie bereit.

2

2. Zentrale Taste - Drücken

Im Menü: Durch Druck auf die zentrale Taste bestätigen Sie das ausgewählte Element. Sie springen in den ausgewählten Menüpunkt oder das ausgewählte Training hinein.

Im Training: Keine Funktion

3

3. Zentrale Taste - Drehen

Im Menü: Ändern Sie die Auswahl im jeweiligen Menü. Die halbkreisförmige Darstellung im unteren Displaybereich signalisiert zusätzliche Auswahlmöglichkeiten.

Im Training: Ändern Sie den Tretwiderstand

4

4. Linke Taste

Im Menü: Springen Sie zurück in den übergeordneten Menüpunkt. Eventuell vorgenommene Änderungen werden nicht gespeichert.

Im Training: Beenden Sie das Training und starten Sie die Erholungspulsmessung. Durch erneutes Drücken kehren Sie ins Training zurück.

5

5. Rechte Taste

Im Menü: Aufrufen der Kontextinformation. Die Bedeutung des Menüpunktes wird näher erläutert.

Im Training: Anzeige von Durchschnittswerten. Beim Druck der Taste werden für wenige Sekunden Durchschnittswerte angezeigt.

Das Menü

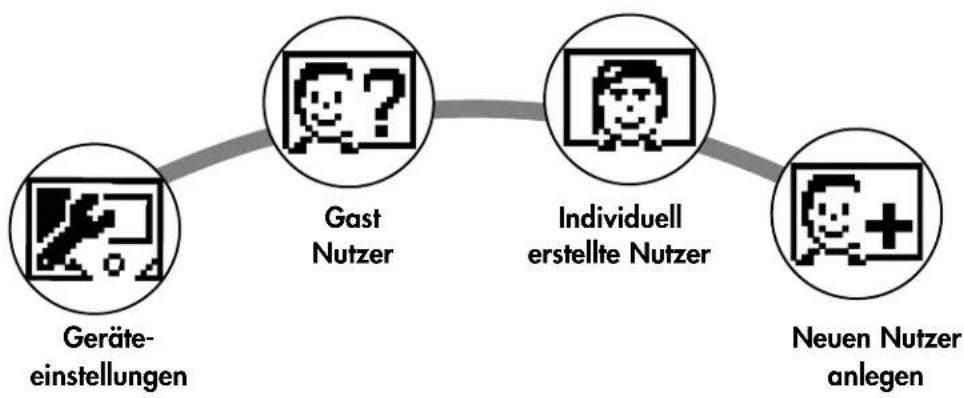

Erste Ebene: Das Startmenü – Die Auswahl des Nutzers

Beim Gerätestart gelangen Sie nach einer kurzen Begrüßung in das Startmenü. In diesem Menü wird vornehmlich der Nutzer ausgewählt, auf dessen Konto trainiert werden soll. Darüber hinaus können Sie einen neuen Nutzer anlegen und unter dem Punkt "Geräteeinstellungen" nutzerübergreifende Grundeinstellungen vornehmen.

Die Menüpunkte im Überblick (von links nach rechts):

1. Geräteeinstellungen

In diesem Menüpunkt können Sie alle nutzerübergreifenden Geräteeinstellungen vornehmen (z.B. Änderung der Gerätesprache, Änderung der Maßeinheit etc.).

2. Gast-Nutzer

Der Gast-Nutzer ist ein voreingestelltes Nutzerprofil. Es bietet die Möglichkeit ohne Voreinstellung zu trainieren. Im Gast-Nutzerprofil werden keine Trainingsergebnisse gespeichert. Zudem lassen sich keine persönlichen Einstellungen vornehmen.

3. Individuell erstellte Nutzer (mit Namen benannt)

Rechts vom Gast-Nutzer erscheinen bis zu 4 individuell angelegte Nutzer. Sie sind als persönliche Nutzerkonten für regelmäßig trainierenden Personen konzipiert. Im Konto lassen sich persönliche Einstellungen vornehmen und persönliche Trainingsergebnisse speichern.

4. Neuen Nutzer anlegen

In diesem Menü lässt sich ein neuer individueller Nutzer (s. Punkt 3) anlegen. Bei Anwahl dieses Menüpunktes werden Name und Alter abgefragt. Zudem darf sich der Nutzer ein Profilgesicht aussuchen. Im Anschluss wird der neue Nutzer im Startmenü ergänzt.

Das Menü

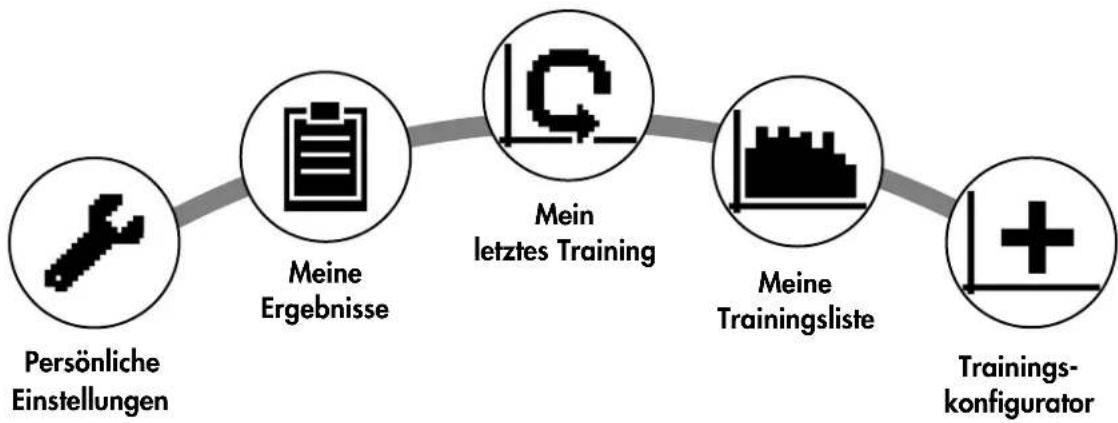

Zweite Ebene: Das Nutzermenü – Im persönlichen Konto des Nutzers

Haben Sie einen individuellen Nutzer ausgewählt, gelangen Sie in das Nutzernenü dieser Person. Hier dreht sich fast alles um das persönliche Training. Das Nutzernenü des Gastnutzers beinhaltet lediglich die drei rechten Elemente.

1. Persönliche Einstellungen

In diesem Menüpunkt können Sie alle nutzerspezifischen Einstellungen vornehmen (z.B. Änderung des Alters). Änderungen in diesem Menü haben keine Auswirkungen auf die Daten anderer Nutzer.

2. Meine Ergebnisse

Unter „Meine Ergebnisse“ lässt sich die persönlich erzielte Gesamtleistung sowie das Ergebnis des letzten Trainings ablesen.

3. Mein letztes Training

Mit Auswahl dieses Menüpunktes gelangt man direkt in das zuletzt gestartete Training. Dieser Menüpunkt ist immer vorausgewählt, wenn man ins Nutzernenü gelangt. Somit ist das letzte Training nur einen Klick entfernt.

4. Meine Trainingsliste

In der dahinterliegenden Auswahl finden sich alle auf dem Gerät gespeicherten Trainings. Die unterschiedlichen Trainingsformen werden weiter unten beschrieben.

5. Trainingskonfigurator

Mit dem Trainingskonfigurator lässt sich ein individuelles Trainingsprofil erstellen. Haben Sie es einmal erstellt, wird das Profil in der Trainingsliste abgelegt. Jedem Nutzer steht ein Speicherplatz für ein individuell konfiguriertes Training zur Verfügung. Durch Konfiguration eines neuen Trainings wird das bisherige Training überschrieben.

D Computeranleitung Advanced Display

Die verfügbaren Trainings im Menü „Meine Trainingsliste“

Im Menüpunkt „Meine Trainingsliste“ eines individuellen Nutzers oder Gastnutzers finden sich unterschiedliche Trainingsformen. Diese sind nachfolgend erläutert:

1. Schnellstart

Starten sie unkompliziert ein Training ohne weitere Vorgabemöglichkeiten. Alle Werte stehen auf Null. Über Trainingsdauer und Intensität entscheiden Sie. Dieses Training ist beim Eintritt in das Menü ‚Meine Trainingsliste‘ voreingestellt.

2. Trainings mit Zielvorgabe (Zeit / Distanz / Kalorien)

Drehen Sie ausgehend vom Schnellstart nach links gelangen Sie zu den 3 Trainings mit Zielvorgabe. Setzen Sie sich einen persönlichen Zielwert für die Trainingszeit, die Trainingsdistanz oder einen abzutrainierenden Energiewert. Im Training zählt dann der gewählte Wert rückwärts bis auf Null.

3. Herzfrequenzorientiertes Training (HRC Training)

Ganz links in der Auswahlliste befindet sich das HRC Training. Es ist die ideale Trainingsform um gezielt in einem bestimmten Herzfrequenzbereich zu trainieren. Vor dem Training geben Sie eine Ziel Herzfrequenz vor. Das Sportgerät stellt die Leistung im Training dann so ein, dass Sie diese vorgegebenen Herzfrequenz erreichen und halten. Die zentrale Grafik im Display zeigt Ihnen während des Trainings, ob sie im Zielbereich trainieren, oder ob sie sich oberhalb oder unterhalb des Zielbereiches aufhalten.

TIPP: Im Menü können Sie unter 'Persönliche Einstellungen' > 'HRC Startlevel' eine Leistung bestimmen, mit dem Sie das HRC Training starten. Gut trainierte Sportler wählen tendenziell ein höheres Startlevel. Sport-Einsteiger eine geringe Einstellung.

4. Profiltrainings

Drehen Sie ausgehend vom Schnellstart nach rechts, gelangen Sie in die Profiltrainings 1 – 6. In Profiltrainings ändert das Sportgerät die Leistung gemäß des Profils automatisch. Dabei sind die Leistungsänderungen in den Profilen 1-3 moderat, in den Profilen 4-6 anspruchsvoll. Nach Anwahl eines Profiltrainings legen Sie noch die Trainingsdauer fest und starten dann ins Training.

TIPP: Durch Drehen des zentralen Taste (3) im Training schieben Sie das gesamte Profil nach oben/nach unten.

5. Das selbst konfigurierte Profil trainieren

Ganz rechts in der Auswahlliste befindet sich der Speicherplatz für Ihr individuell erstelltes Profil.

Trainingsfunktionen

Die Trainingsmodi AUTO und MANU (NUR FÜR ERGOMETER)

AUTO Modus (drehzahlunabhängig):

In diesem Modus geben Sie die Zielleistung in Watt vor. Durch Drehen am Drehknauf ändert sich dieser Watt-Zielwert. Das Ergometersystem berechnet aus dem Watt-Zielwert und der aktuellen Trittfrequenz die für den Zielwert benötigte Bremsstufe und ändert diese sofort bei einer Veränderung der Trittfrequenz ab. Dadurch haben Sie die Sicherheit stets die vorgegebene Wattleistung zu trainieren.

MANU Modus (drehzahlabhängig):

Beim MANU Modus wählen Sie einen Bremswiderstand („einen Gang“). Dieser bleibt ganz unabhängig von Ihrer Trittfrequenz konstant. Die Leistung in Watt ist das Resultat und schwankt bei Änderungen von Gangwahl (Widerstand) oder Trittfrequenz.

Die Leistungsdarstellung im Punktefeld wird automatisch angepasst. Eine nach oben oder unten laufende Animation zeigt dieses an.

Pulszonen

Es werden 5 Pulszonen Z1-Z5 angezeigt. Sie werden in Abhängigkeit des eingegebenen Alters berechnet.

Maximaler Trainingspuls (HR Max) = 220 - Alter

Z1 = 50-60% vom HR Max = AUFWÄRMMEN

Z2 = 61 - 70% vom HR Max = FETTVERBRENNUNG

Z3 = 71 - 80% vom HR Max = AUSDAUER

Z4 = 81-90% vom HR Max = AUSDAUER INTENSIV

Z5 = 91-100% vom HR Max = MAXIMALBEREICH

Die Pulszonen werden im Textfeld angezeigt, wenn die Funktion unter

"Persönlichen Einstellungen>Pulszonen" aktiv ist.

10 130 1:00 128 0:00 3.0 98

Erholungspulsmessung

Drücken Sie im Training und aktiver Pulsmessung die Erholungspuls-Taste. Nach 10 Sekunden startet die Messung.

Die Elektronik misst 60 Sekunden rücklaufend Ihren Puls.

Danach wird die Erholungspulsnote angezeigt.

Die Anzeige wird nach 20 Sekunden oder durch Drücken der Erholungspuls-Taste beendet.

Wird zu Beginn oder Ende des Zeitrücklaufs kein Puls erfasst, erscheint eine Fehlermeldung.

Abschalten des Displays

Nach 4 Minuten Inaktivität oder durch langes Drücken auf die linke Taste schaltet das Display aus.

Pulsmessung

Die Pulsmessung kann über 2 Quellen erfolgen:

1. Handpuls

Der Anschluß befindet auf der Rückseite der Anzeige.

1. Brustgurt

Der Empfänger ist hinter der Anzeige platziert.

(Brustgurte gehören nicht immer zum Lieferumfang) Der POLAR-Brustgurt T34 ist als Zubehör (Art.-Nr. 67002000) erhältlich. Es funktionieren nur "uncodierte Systeme".

Für herzfrequenz-orientiertes Training wird ein Brustgurt empfohlen.

Safety instructions

Mechanische vergrendeling:

Om de pedaalarmen te ontgrendelen of te vergrendelen, draait u de knop in de overeenkomstige positie.

CS Computeranleitung Advanced Display
