Golf S4 - Rower stacjonarny KETTLER - Bezpłatna instrukcja obsługi

Marka	Kettler
Model	Golf S4
Typ produktu	Rower treningowy
Wymiary (dł. x szer. x wys.)	Około 100 x 50 x 120 cm
Waga	Około 35 kg
Zasilanie	Baterie lub zasilacz sieciowy (w zależności od wersji)
Ekran	Wyświetlacz cyfrowy z podświetleniem
Pomiar tętna	Czujniki ręczne i pas piersiowy (opcjonalny)
Programy treningowe	Szybki start, cel (czas/dystans/kalorie), HRC, profile 1-6, konfigurator osobisty
Tryby oporu	Auto (niezależny od prędkości) i Manu (zależny od prędkości)
Poziomy oporu	Regulowane za pomocą centralnego pokrętła
Liczba użytkowników	1 gospodarz + do 4 profili indywidualnych
Pamięć wyników	Tak, dla każdego użytkownika
Blokada bezpieczeństwa	Elektryczna (silnik) lub mechaniczna w zależności od wersji
Materiał ramy	Stal
Pedały	Z regulowanymi paskami na stopy
Siodełko	Regulowane w pionie i poziomie
Konserwacja i czyszczenie	Czyścić wilgotną szmatką, bez agresywnych środków. Sprawdzać śruby co 6 dni użytkowania.
Bezpieczeństwo	Przeczytać instrukcję przed użyciem. Skonsultować się z lekarzem przed treningiem. Zatrzymać się w przypadku złego samopoczucia.
Części zamienne i naprawialność	Używać wyłącznie oryginalnych części Kettler. Natychmiast wymienić uszkodzone części.

Często zadawane pytania - Golf S4 KETTLER

Jak utworzyć nowego użytkownika na rowerze Kettler Golf S4?

W menu startowym wybierz opcję 'Utwórz nowego użytkownika'. Wpisz nazwę, wiek i wybierz twarz dla profilu. Nowy użytkownik pojawi się następnie na liście użytkowników.

Jak korzystać z trybu treningowego HRC (tętno)?

Wybierz trening HRC z listy. Przed rozpoczęciem podaj docelowe tętno. Podczas treningu urządzenie automatycznie dostosowuje opór, aby utrzymać puls w strefie docelowej. Zaleca się używanie pasa piersiowego w celu dokładnego pomiaru.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź baterie lub podłącz zasilacz sieciowy. Jeśli ekran pozostaje wyłączony, naciśnij długo lewy przycisk (4), aby ponownie włączyć wyświetlacz. Urządzenie wyłącza się automatycznie po 4 minutach bezczynności.

Jak regulować opór podczas treningu?

Obróć centralne pokrętło (3) podczas treningu. W trybie AUTO zmieniasz moc w watach. W trybie MANU zmieniasz poziom hamowania (prędkość). Opór dostosowuje się w czasie rzeczywistym.

Jaka jest różnica między trybem AUTO a trybem MANU?

W trybie AUTO ustawiasz docelową moc w watach, a urządzenie dostosowuje hamowanie w zależności od kadencji, aby utrzymać tę moc. W trybie MANU wybierasz stały poziom hamowania, a moc zmienia się w zależności od prędkości pedałowania.

Jak zmierzyć puls regeneracyjny?

Podczas treningu naciśnij lewy przycisk (4), aby zatrzymać trening i rozpocząć pomiar. Puls jest mierzony przez 60 sekund, a następnie wyświetlana jest ocena regeneracji. Pomiar znika po 20 sekundach lub po ponownym naciśnięciu przycisku.

Czy mogę używać pasa piersiowego z tym rowerem?

Tak, pas piersiowy Polar T34 (nr ref. 67002000) jest opcjonalnie kompatybilny. Odbiornik znajduje się za ekranem. Działają tylko systemy niekodowane. Czujniki ręczne na kierownicy są również dostępne.

Jak konserwować mój rower treningowy Kettler Golf S4?

Czyść urządzenie wilgotną szmatką bez agresywnych środków. Sprawdź wszystkie połączenia śrubowe przed pierwszym użyciem, a następnie co 6 dni użytkowania. Natychmiast wymień uszkodzone części na oryginalne części Kettler.

Jakie strefy tętna są wyświetlane?

Pięć stref jest obliczanych na podstawie wieku: Z1 (50-60% tętna maksymalnego, rozgrzewka), Z2 (61-70%, spalanie tłuszczu), Z3 (71-80%, wytrzymałość), Z4 (81-90%, wytrzymałość intensywna), Z5 (91-100%, strefa maksymalna). Możesz je aktywować w ustawieniach osobistych.

Jak zablokować lub odblokować korby?

W zależności od wersji: jeśli urządzenie jest elektryczne, włącz ekran, aby odblokować, lub naciśnij długo lewy przycisk, aby zablokować. Jeśli mechaniczne, obróć pokrętło do odpowiedniej pozycji.

INSTRUKCJA OBSŁUGI Golf S4 KETTLER

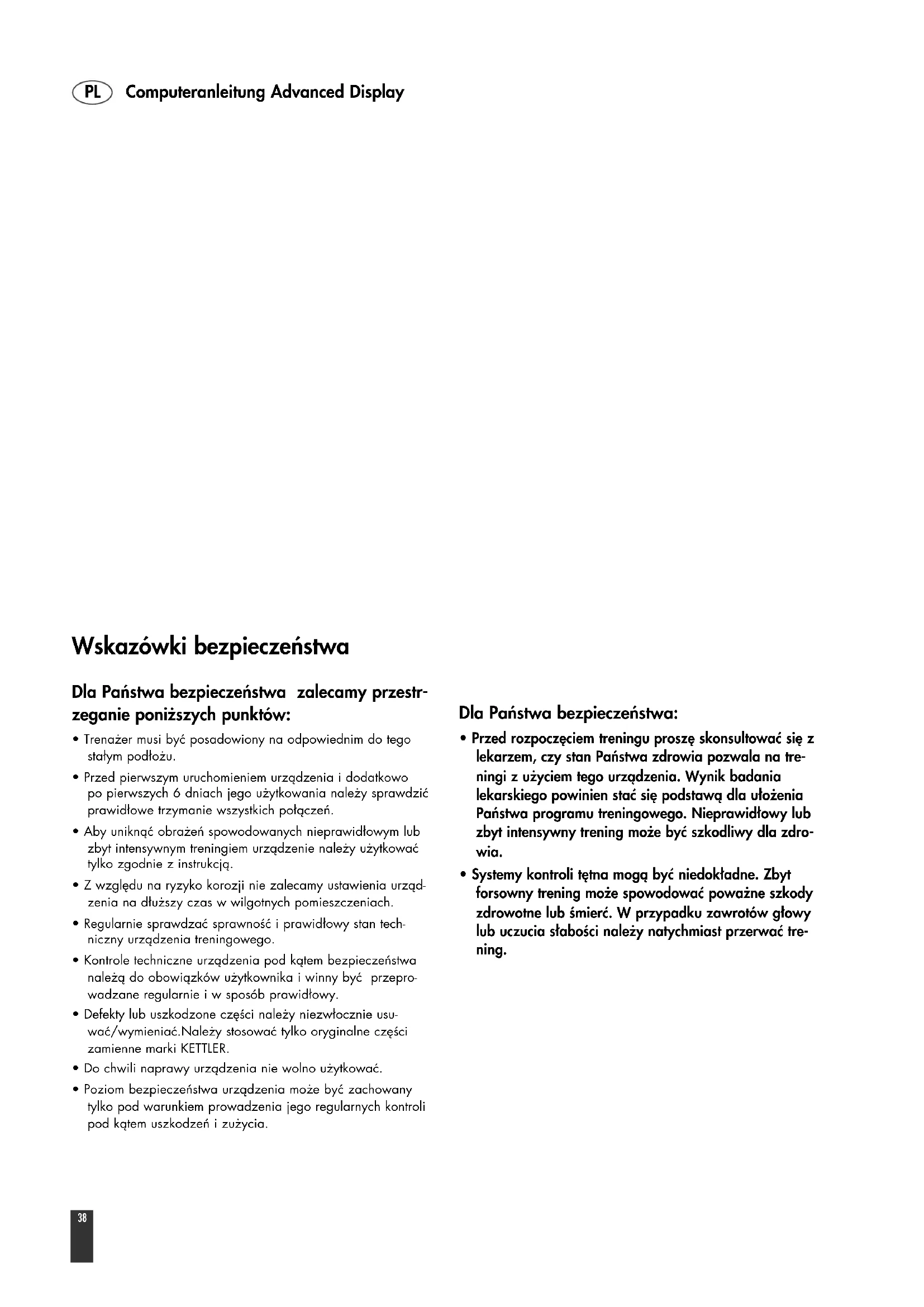

Wskazówki bezpieczeństwa

Dla Państwa bezpieczeństwa zalecamy przestrzeganie poniższych punktów:

• Trenażer musi być posadowiony na odpowiednim do tego stałym podłożu.
• Przed pierwszym uruchomieniem urządzenia i dodatkowo po pierwszych 6 dniach jego użytkowania należy sprawdzić prawidłowe trzymanie wszystkich połączeń.
• Aby uniknąć obrażeń spowodowanych nieprawidłowym lub zbyt intensywnym treningiem urządzenie należy użytkować tylko zgodnie z instrukcją.
• Z względu na ryzyko korozji nie zalecamy ustawienia urządzenia na dłuższy czas w wilgotnych pomieszczeniach.
• Regularnie sprawdzać sprawność i prawidłowy stan techniczny urządzenia treningowego.
• Kontrole techniczne urządzenia pod kątem bezpieczeństwa należą do obowiązków użytkownika i winny być przeprowadzane regularnie i w sposób prawidłowy.
• Defekty lub uszkodzone części należy niezwłocznie usuwać/wymieniać. Należy stosować tylko oryginalne części zamienne marki KETTLER.
• Do chwili naprawy urządzenia nie wolno użytkować.
• Poziom bezpieczeństwa urządzenia może być zachowany tylko pod warunkiem prowadzenia jego regularnych kontroli pod kątem uszkodzeń i zużycia.

Dla Państwa bezpieczeństwa:

• Przed rozpoczęciem treningu proszę skonsultować się z lekarzem, czy stan Państwa zdrowia pozwala na treningi z użyciem tego urządzenia. Wynik badania lekarskiego powinien stać się podstawą dla ułożenia Państwa programu treningowego. Nieprawidłowy lub zbyt intensywny trening może być szkodliwy dla zdrowia.
• Systemy kontroli tętna mogą być niedokładne. Zbyt forsowny trening może spowodować poważne szkody zdrowotne lub śmierć. W przypadku zawrotów głowy lub uczucia słabości należy natychmiast przerwać trening.

Komputer treningowy

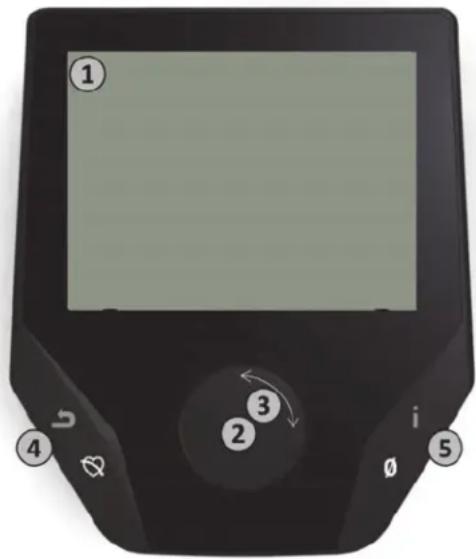

Wyświetlacz i przyciski

BLOKADA BEZPIECZEŃSTWA W ROWERZE ELIPTYCZ-NYM Z NAPĘDEM TYLNYM

Blokada elektryczna (tylko w urządzeniach z napędem silnikowym):

W celu odblokowania ramion należy włączyć wyświetlacz.

W celu zablokowania ramion należy wyłączyć wyświetlacz poprzez naciśnięcie i przytrzymanie przez dłuższy czas przycisku po lewej stronie (4) lub odczekać, aż sam się wyłączy.

Blokada mechaniczna:

W celu odblokowania lub zablokowania ramion obrócić gałkę do odpowiednio oznaczonego miejsca.

Na wyświetlaczu pokazują się wszystkie istotne informacje. W urządzeniu dostępny jest widok menu i widok przebiegu treningu:

Po włączeniu na wyświetlaczu pojawia się widok menu.

Można tu wprowadzać ustawienia dotyczące danych użytkownika lub urządzenia, wybrać trening, jak również odczytać wyniki treningów.

Widok treningu

Po wybraniu treningu pojawia się widok treningu.

Wyświetlają się tu wszystkie istotne parametry treningu oraz profil treningowy.

2

2. Naciśnięcie głównego przycisku

W widoku menu: Naciśnięcie głównego przycisku potwierdza wybór danego elementu. Następuje przejście do wybranego punktu menu lub do wybranego treningu.

W widoku treningu: Brak funkcji

3

3. Obrócenie głównego przycisku

W widoku menu: Zmiana wyboru w danym punkcie menu Symbol półkola w dolnej części wyświetlacza oznacza dodatkowe możliwości wyboru.

W widoku treningu: Zmiana oporu

4

4. Lewy przycisk

W widoku menu: Powrót do poprzedniego punktu menu Wprowadzone ewentualne zmiany nie są zapisywane.

W widoku treningu: Zakończenie treningu i rozpoczęcie pomiaru tętna powysiłkowego. Ponowne naciśnięcie powoduje powrót do treningu.

5

5. Prawy przycisk

W widoku menu: Wyświetlanie opisu Pojawia się dokładny opis danego punktu menu.

W widoku treningu: Wyświetłanie wartości średnich W momencie naciśnięcia przycisku wyświetlają się przez kilka sekund wartości średnie.

Menu

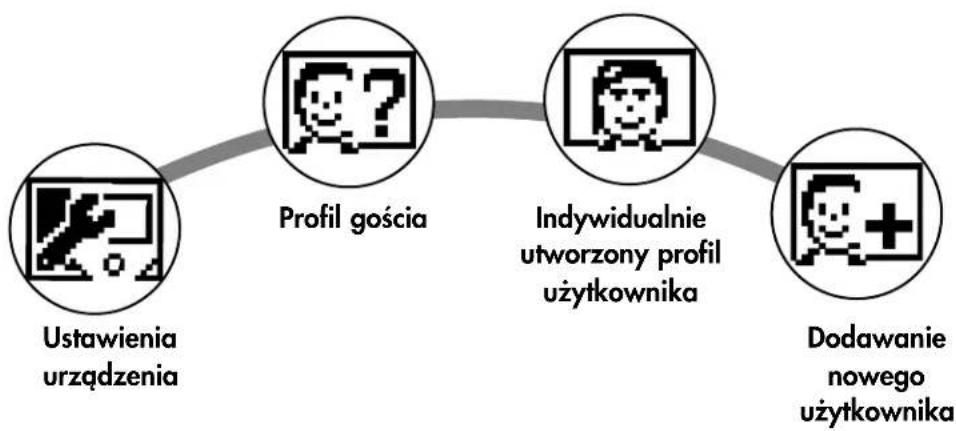

Pierwszy poziom: Menu startowe – wybór użytkownika

Po uruchomieniu urządzenia i wyświetleniu krótkiego powitania pojawia się menu startowe. W tym punkcie menu wybiera się w pierwszej kolejności użytkownika, w profilu którego zapisywane będą dane podczas treningu. Oprócz tego można dodać nowego użytkownika i w punkcie menu „Ustawienia urządzenia” wprowadzać podstawowe ustawienia ogólne.

Przegląd punktów menu (od lewej do prawej):

1. Ustawienia urządzenia

W tym punkcie menu można wprowadzać podstawowe ustawienia ogólne (np. zmiana języka, zmiana jednostki pomiaru itd.).

2. Profil gościa

Profil gościa jest wstępnie ustawionym profilem użytkownika. Po jego wybraniu można od razu rozpocząć trening bez konieczności wprowadzania dodatkowych ustawień wstępnych. W profilu gościa nie są zapisywane wyniki treningu. Ponadto w profilu gościa nie da się wprowadzać ustawień indywidualnych.

3. Indywidualnie utworzony profil użytkownika (z możliwością nadania nazwy)

Po prawej stronie obok profilu gościa wyświetlają się indywidualnie utworzone profile użytkowników (maks. 4). Są to profile indywidualne przeznaczone dla użytkowników, którzy trenują regularnie. Można tu wprowadzać indywidualne ustawienia i zapisywać indywidualne wyniki treningów.

4. Dodawanie nowego użytkownika

W tym punkcie menu można utworzyć indywidualny profil nowego użytkownika (patrz punkt 3.). Po wybraniu tego punktu menu wyświetła się pole do wprowadzenia nazwy i wieku. Oprócz tego można tu ustawić zdjęcie profilowe. Następnie nowy użytkownik zostaje dodany do menu startowego.

Menu

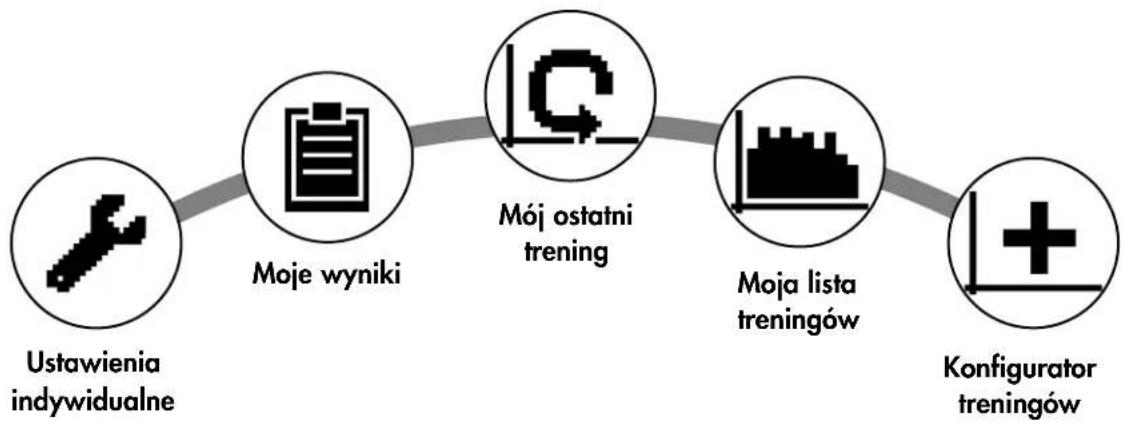

Drugi poziom: Menu użytkownika – w indywidualnym profilu użytkownika

Po wybraniu indywidualnego profilu użytkownika następuje przekierowanie do indywidualnego menu tego użytkownika, w którym prawie wszystkie opcje dotyczą treningu osobistego. Menu użytkownika w profilu gościa zawiera jedynie trzy elementy.

1. Ustawienia indywidualne

W tym punkcie menu można wprowadzać wszelkie ustawienia związane z konkretnym użytkownikiem (np. zmiana wieku). Zmiany dokonywane w tym punkcie menu nie mają wpływu na dane pozostałych użytkowników.

2. Moje wyniki

W punkcie menu „Moje wyniki” wyświetlany jest ogólny wynik indywidualny oraz wynik ostatniego treningu.

3. Mój ostatni trening

Po wybraniu tego punktu menu następuje przekierowanie bezpośrednio do ostatnio rozpoczętego treningu. Ten punkt menu wyświetla się zawsze automatycznie po przejściu do menu użytkownika. Aby wyświetlić dane z ostatniego treningu, wystarczy nacisnąć jeden przycisk.

4. Moja lista treningów

Lista zawiera wszystkie zapisane na urządzeniu treningi. Różne formy treningów zostały opisane w dalszej części.

5. Konfigurator treningów

Za pomocą konfiguratora treningów można utworzyć indywidualny profil treningowy. Raz utworzony profil zapisywany jest na liście treningów. W każdym profilu użytkownika dostępne jest miejsce na zapisanie indywidualnie skonfigurowanego treningu. Po skonfiguwaniu nowego treningu zostaje nadpisany poprzedni trening.

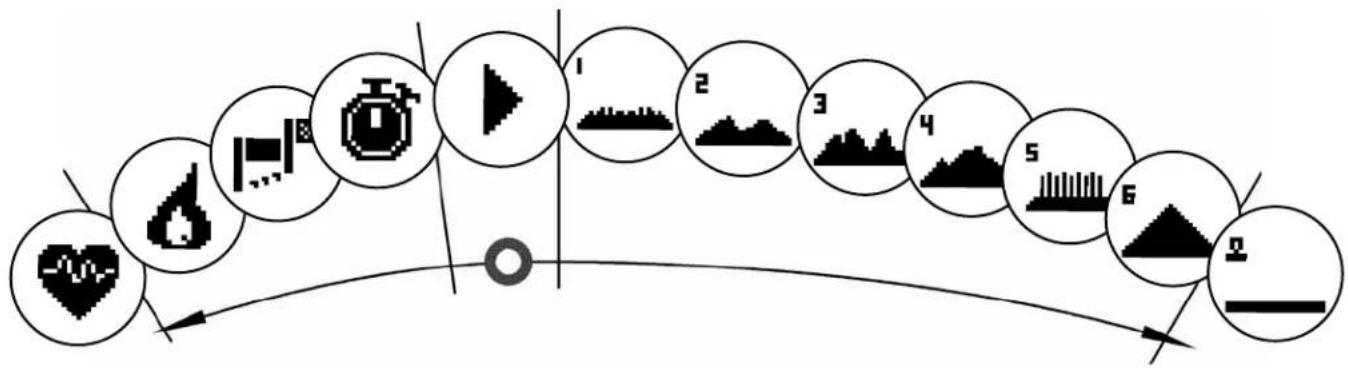

Dostępne treningi w menu „Moja lista treningów”

W punkcie menu „Moja lista treningów” w profilu indywidualnego użytkownika lub w profilu gościa zapisane są różne formy treningu. Zostały one opisane poniżej:

1. Szybki start

łatwe rozpoczęcie treningu bez dodatkowych możliwości wprowadzania wartości zadanych. Wszystkie wartości są wyzerowane. O długości i intensywności treningu decyduje użytkownik. Trening ten wyświetla się automatycznie po przejściu do punktu menu „Moja lista treningów”.

2. Treningi z wyznaczeniem celu (czas/dystans/kalorie)

Po obróceniu przycisku w lewo, będąc w punkcie menu „Szybki start”, nastąpi przekierowanie do 3 treningów z wyznaczeniem celu. Można ustawić tutaj indywidualną wartość docelową w zakresie czasu treningu, dystansu lub spalanych kalorii. Podczas treningu wprowadzone wartości odliczane są w dół do zera.

3. Trening sterowany tętnem (trening HRC)

Z lewej strony na samym końcu listy wyboru znajduje się punkt menu „Trening HRC”. Jest to idealna forma treningu dla osób, które chcą trenować przy określonym poziomie tętna. Przed rozpoczęciem treningu należy wprowadzić maksymalną wartość tętna podczas treningu. Następnie podczas treningu przyrząd treningowy tak ustawia obciążenie (moc), aby zadana wartość tętna została przez użytkownika osiągnięta i utrzymywana na tym samym poziomie. Podczas treningu w centralnej części wyświetlacza można odczytać, czy trening odbywa się przy tętnie docelowym lub też czy nie zostało ono jeszcze osiągnięte lub przekroczone.

WSKAZÓWKA: Menu pozwala jako „Ustawienia indywidualne” > „Poziom początkowy HRC” wymagają płatności, przy którym ma się rozpocząć trening HRC. Wytrenowani sportowcy wybierają z reguły wyższy poziom. Natomiast osoby początkujące powinny wybrać poziom niższy.

4. Profile treningowe

Obracając przycisk w prawo, wychodząc od punktu „Szybki start”, można przejść do profili treningowych 1-6. W profilach treningowych przyrząd treningowy ustawia obciążenie (moc) automatycznie, zgodnie z ustawieniami dla danego profilu. W profilach 1-3 zmiany obciążenia (mocy) są umiarkowane w profilach 4-6 wymagające. Po wybraniu profilu treningowego należy wprowadzić jeszcze czas treningu, a następnie można rozpocząć trening.

WSKAZÓWKA: Po obróceniu głównego przycisku (3) w module treningu cały profil treningowy zostanie przesunięty do góry/na dół.

5. Trening w ramach indywidualnie utworzonego profilu treningowego

Z prawej strony na samym końcu listy wyboru znajduje się miejsce na zapisanie indywidualnego profilu treningowego.

Funkcje treningowe

Tryby treningowe AUTOMATYCZNY oraz MANUALNY (TYLKO DO ERGOMETRÓW)

Tryb AUTOMATYCZNY (niezależny od prędkości obrotowej):

W tym trybie należy podać moc docelową w watach. Moc docelową w watach można zmieniać poprzez obracanie gałki. Ergometr oblicza na podstawie wartości docelowej w watach i bieżącej częstotliwości pedałowania konieczny dla osiągnięcia wartości docelowej poziom oporu i zmienia go natychmiast w przypadku zmiany częstotliwości pedałowania. Dzięki temu można mieć pewność, że trening odbywa się stale przy zadanej wartości mocy.

Tryb MANUALNY (zależny od prędkości obrotowej):

W trybie MANUALNYM należy wybrać opór („bieg“). Jest on stały niezależnie od częstotliwości pedatowania. Wartość mocy w watach jest w tym przypadku rezultatem i zmienia się w zależności od wybranego biegu (oporu) lub częstotliwości pedatowania.

Wykres mocy w polu punktowym jest dostosowywany automatycznie. Wskazywane jest to przez animacje poruszającą się w góre lub w dół.

Strefy tętna

Na urządzeniu wyświetla się 5 stref tętna (Z1-Z5). Są one obliczane na podstawie podanego wieku.

Tętno maksymalne (HR Max) = 220 - wiek

Strefy tętna wyświetlane są w polu tekstowym, jeśli funkcja ta jest aktywowana w punkcie menu „Ustawienia indywidualne>Strefy tętna”.

Pomiar tętna powysiłkowego

W module treningu i aktywnego pomiaru tętna należy nacisnąć przycisk „Tętno powysiłkowe”. Po 10 sekundach rozpoczyna się pomiar.

Urządzenie elektroniczne mierzy spadek tętna przez 60 s, a czas odliczany jest wstecznie.

Następnie zostaje wyświetlona wartość tętna powysiłkowego.

Po upływie 20 sekund lub po naciśnięciu przycisku „Tętno powysiłkowe” informacja przestaje się wyświetlać. Jeśli na początku lub na końcu odmierzania czasu puls nie zostanie zarejestrowany, pojawi się komunikat o błędzie.

Wyłączanie wyświetlacza

Wyświetlacz wyłącza się, jeżeli urządzenie nie jest używane przez 4 minuty lub po dłuższym naciśnięciu lewego przycisku.

Pomiar tętna

Pomiar tętna może odbywać się na 2 sposoby:

1. Na dłoni

Przyłącze znajduje się z tytu wyświetlacza.

1. Na klatce piersiowej za pomocą pasa napiersiowego

Odbiornik jest umieszczony za wyświetlaczem.

(Pasy napiersiowe nie zawsze wchodzą w zakres dostawy.) Pas napiersiowy POLAR T34 dostępny jest wśród akcesoriów (nr art. 67002000). Funkcjonują tylko „systemy niekodowane”.

W przypadku treningu sterowanego tętnem zaleca się stosowanie pasa napiersiowego.
