BEDIENUNGSANLEITUNG DMR200 MAKITA

Enceinte de chantier sans filManuel d’utilisation Kabelloser Lautsprecher Bedienungsanleitung

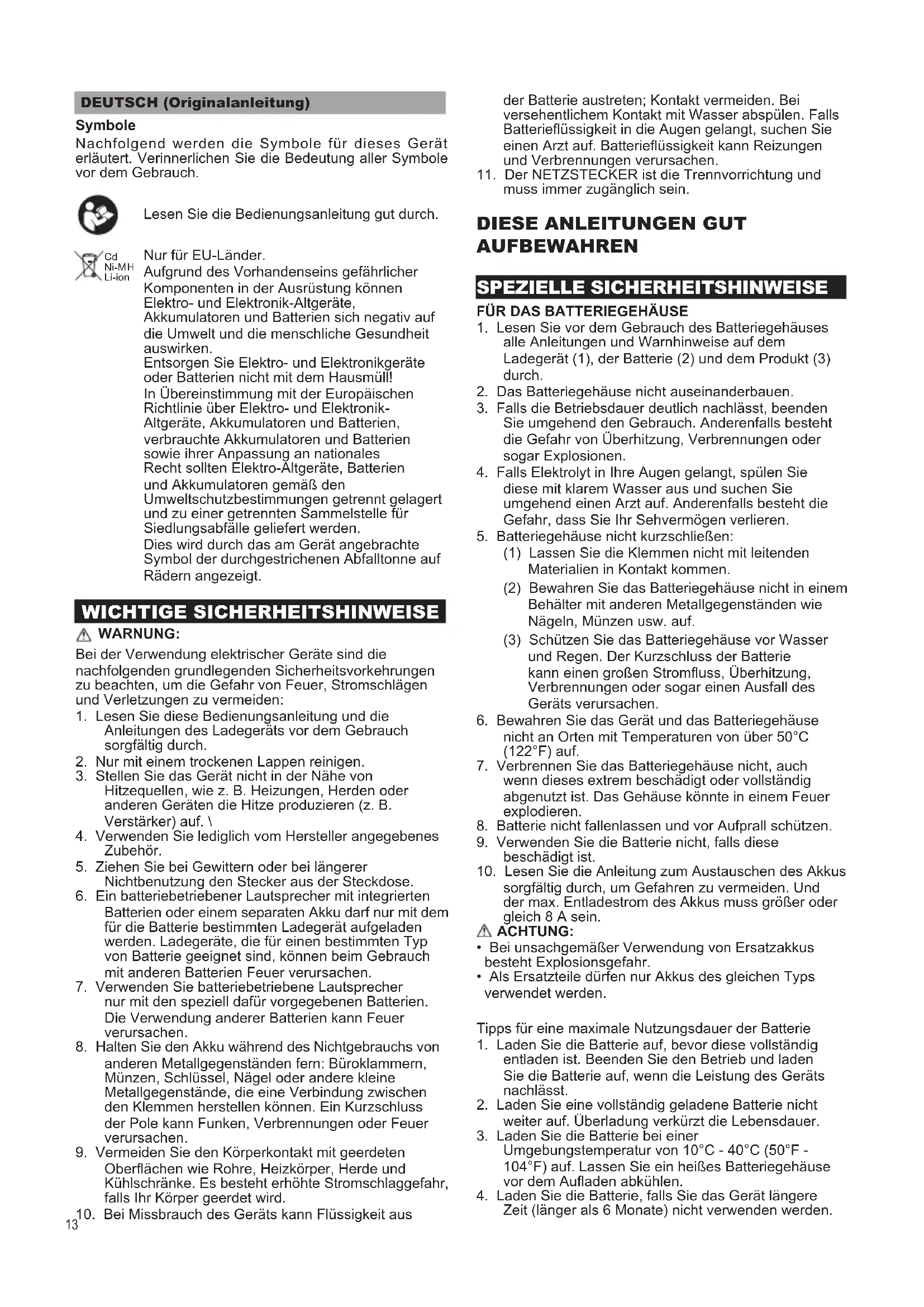

Li-ion DEUTSCH (Originalanleitung) Symbole Nachfolgend werden die Symbole für dieses Gerät erläutert. Verinnerlichen Sie die Bedeutung aller Symbole vor dem Gebrauch. Lesen Sie die Bedienungsanleitung gut durch. Nur für EU-Länder. Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. WICHTIGE SICHERHEITSHINWEISE WARNUNG: Bei der Verwendung elektrischer Geräte sind die nachfolgenden grundlegenden Sicherheitsvorkehrungen zu beachten, um die Gefahr von Feuer, Stromschlägen und Verletzungen zu vermeiden:

1. Lesen Sie diese Bedienungsanleitung und die

Anleitungen des Ladegeräts vor dem Gebrauch sorgfältig durch.

2. Nur mit einem trockenen Lappen reinigen.

3. Stellen Sie das Gerät nicht in der Nähe von

Hitzequellen, wie z. B. Heizungen, Herden oder anderen Geräten die Hitze produzieren (z. B. Verstärker) auf. \

4. Verwenden Sie lediglich vom Hersteller angegebenes

5. Ziehen Sie bei Gewittern oder bei längerer

Nichtbenutzung den Stecker aus der Steckdose.

6. Ein batteriebetriebener Lautsprecher mit integrierten

Batterien oder einem separaten Akku darf nur mit dem für die Batterie bestimmten Ladegerät aufgeladen werden. Ladegeräte, die für einen bestimmten Typ von Batterie geeignet sind, können beim Gebrauch mit anderen Batterien Feuer verursachen.

7. Verwenden Sie batteriebetriebene Lautsprecher

nur mit den speziell dafür vorgegebenen Batterien. Die Verwendung anderer Batterien kann Feuer verursachen.

8. Halten Sie den Akku während des Nichtgebrauchs von

anderen Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel oder andere kleine Metallgegenstände, die eine Verbindung zwischen den Klemmen herstellen können. Ein Kurzschluss der Pole kann Funken, Verbrennungen oder Feuer verursachen.

9. Vermeiden Sie den Körperkontakt mit geerdeten

Oberächen wie Rohre, Heizkörper, Herde und Kühlschränke. Es besteht erhöhte Stromschlaggefahr, falls Ihr Körper geerdet wird.

10. Bei Missbrauch des Geräts kann Flüssigkeit aus

der Batterie austreten; Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser abspülen. Falls Batterieüssigkeit in die Augen gelangt, suchen Sie einen Arzt auf. Batterieüssigkeit kann Reizungen und Verbrennungen verursachen.

11. Der NETZSTECKER ist die Trennvorrichtung und

muss immer zugänglich sein.

DIESE ANLEITUNGEN GUT

AUFBEWAHREN SPEZIELLE SICHERHEITSHINWEISE

FÜR DAS BATTERIEGEHÄUSE

1. Lesen Sie vor dem Gebrauch des Batteriegehäuses

alle Anleitungen und Warnhinweise auf dem Ladegerät (1), der Batterie (2) und dem Produkt (3) durch.

2. Das Batteriegehäuse nicht auseinanderbauen.

3. Falls die Betriebsdauer deutlich nachlässt, beenden

Sie umgehend den Gebrauch. Anderenfalls besteht die Gefahr von Überhitzung, Verbrennungen oder sogar Explosionen.

4. Falls Elektrolyt in Ihre Augen gelangt, spülen Sie

diese mit klarem Wasser aus und suchen Sie umgehend einen Arzt auf. Anderenfalls besteht die Gefahr, dass Sie Ihr Sehvermögen verlieren.

5. Batteriegehäuse nicht kurzschließen:

(1) Lassen Sie die Klemmen nicht mit leitenden Materialien in Kontakt kommen. (2) Bewahren Sie das Batteriegehäuse nicht in einem Behälter mit anderen Metallgegenständen wie Nägeln, Münzen usw. auf. (3) Schützen Sie das Batteriegehäuse vor Wasser und Regen. Der Kurzschluss der Batterie kann einen großen Stromfluss, Überhitzung, Verbrennungen oder sogar einen Ausfall des Geräts verursachen.

6. Bewahren Sie das Gerät und das Batteriegehäuse

nicht an Orten mit Temperaturen von über 50°C (122°F) auf.

7. Verbrennen Sie das Batteriegehäuse nicht, auch

wenn dieses extrem beschädigt oder vollständig abgenutzt ist. Das Gehäuse könnte in einem Feuer explodieren.

8. Batterie nicht fallenlassen und vor Aufprall schützen.

9. Verwenden Sie die Batterie nicht, falls diese

10. Lesen Sie die Anleitung zum Austauschen des Akkus

sorgfältig durch, um Gefahren zu vermeiden. Und der max. Entladestrom des Akkus muss größer oder gleich 8 A sein. ACHTUNG:

• Bei unsachgemäßer Verwendung von Ersatzakkus besteht Explosionsgefahr.

• Als Ersatzteile dürfen nur Akkus des gleichen Typs verwendet werden. Tipps für eine maximale Nutzungsdauer der Batterie

1. Laden Sie die Batterie auf, bevor diese vollständig

entladen ist. Beenden Sie den Betrieb und laden Sie die Batterie auf, wenn die Leistung des Geräts nachlässt.

2. Laden Sie eine vollständig geladene Batterie nicht

weiter auf. Überladung verkürzt die Lebensdauer.

3. Laden Sie die Batterie bei einer

Umgebungstemperatur von 10°C - 40°C (50°F - 104°F) auf. Lassen Sie ein heißes Batteriegehäuse vor dem Auaden abkühlen.

4. Laden Sie die Batterie, falls Sie das Gerät längere

Zeit (länger als 6 Monate) nicht verwenden werden.14 Übersicht des Geräts (Abb. 1)

Betrieb Der Lautsprecher kann mit Makita-Akkus betrieben oder an eine herkömmliche Steckdose angeschlossen werden. Batteriebetrieb Die nachfolgende Tabelle ist eine Übersicht mit der jeweiligen Betriebsdauer pro Batterieladung. Verriegelung Batteriefach Ablage für Handy Wiedergabe/Pause Nächster Titel/ Vorspulen Lautstärke erhöhen Lautstärke reduzieren Aux-Eingangsanzeige Anzeige für max. oder min. Lautstärke/ Niedriger Batteriestatus Bluetooth-Anzeige Bluetooth-Kopplung Betriebstaste Vorheriger Titel/ Zurückspulen Lautsprecher Griff DC-Eingang Aux-Eingang USB-Ladeanschluss Kabelöffnung Aufbewahrungsfach für Handy 14,4 V/18V Batterieklemme 10,8V-12Vmax Batterieklemme Batterieabdeckung Batteriegehäuse Taste Abdeckung für Handy-Aufbewahrungsfach Batterie- Kapazität Spannung Batteriegehäuse AUX- EINGANG AUX-Eingang + USB(2,1A) AT LAUTSPRECHERAUSGANG=100mW (Einheit: Stunden) (ungefährer Wert) 10,8V- 12Vmax 14,4V 18V Bluetooth 1,3Ah 1,5Ah 2,0Ah 3,0Ah 4,0Ah 5,0Ah 6,0Ah BL1415 7,5 7,0

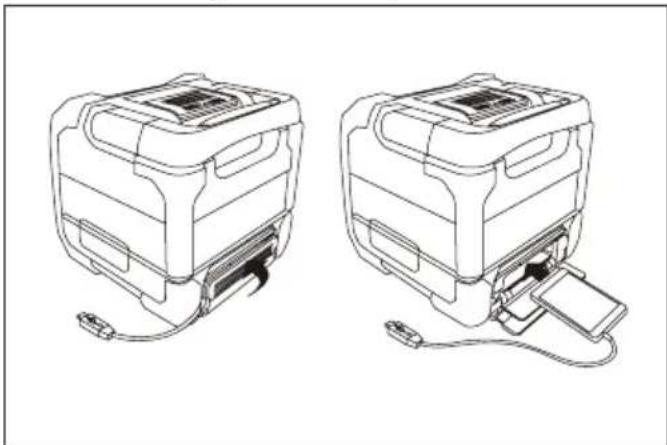

Bluetooth +USB(2,1A)15 Batteriegehäuse installieren und entfernen (Abb. 3 und 4)

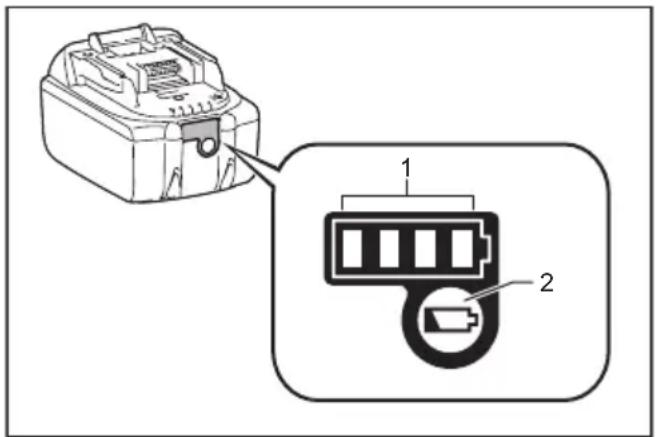

Anzeige der verbleibenden Batteriekapazität Nur bei Batteriegehäusen mit „B“ am Ende der Modellnummer Drücken Sie die Test-Taste am Batteriegehäuse, um die verbleibende Batteriekapazität anzuzeigen. Die Anzeigelampen leuchten einige Sekunden lang auf. Verwendung des mitgelieferten AC-Netzadapters (Abb. 5) Entfernen Sie die Gummikappe und schließen Sie den Adapterstecker an die DC-Buchse rechtes am Lautsprecher an. Schließen Sie dann den Netzadapter an eine Steckdose an. Bei Anschluss des Netzadapters wird der Akku automatisch getrennt. Trennen Sie den AC-Netzadapter während des Nichtgebrauchs vom Netzstrom. WICHTIG: Der Netzadapter verbindet das Radio mit dem Netzstrom. Die Steckdose, mit der das Radio verbunden ist, muss während des normalen Gebrauchs immer zugänglich sein. Um das Radio vollständig vom Netzstrom zu trennen, muss der Netzadapter vollständig aus der Steckdose gezogen werden. Stromversorgung via USB Verwenden Sie diesen Port zum Auaden eines Handys oder anderer Geräte, die einen DC-Strom von weniger als 2,1 A benötigen. Zum Aufladen muss der Lautsprecher eingeschaltet sein. Hinweis: Vergewissern Sie sich, dass Ihr externes Gerät wie z.B. Handy, MP3-Player oder iPod mit dem Lautsprecher kompatibel ist. Informieren Sie sich vor dem Auaden in der BedienungsanleitungIhres externen Geräts über dessen technische Daten. WICHTIG :

Anzeigelampen Leuchtet Aus Blinkt Verbleibende Kapazität 75% bis 100% 50% bis75% 25% bis50% 0% bis25% Batterie auaden Mögliche Fehlfunktion der Batterie HINWEIS: Je nach Gebrauchsbedingungen und Umgebungstemperatur können die Anzeigen leicht von der tatsächlichen Kapazität abweichen.

1. Anzeigelampen 2. Test-Taste

Um das Batteriegehäuse zu installieren, richten Sie die Nase am Batteriegehäuse mit der Einkerbung am Gehäuse des Geräts aus und schieben Sie es hinein, bis es mit einem Klickgeräusch einrastet. Falls Sie die rote Anzeige an der Oberseite der Taste sehen können, ist das Batteriegehäuse nicht vollständig eingerastet. Installieren Sie es vollständig, bis die rote Anzeige nicht mehr zu sehen ist. Anderenfalls könnte das Batteriegehäuse aus dem Gerät herausfallen und Verletzungen verursachen. Wenden Sie bei der Installation des Batteriegehäuses keine Gewalt an. Falls sich das Batteriegehäuse nicht mühelos hineinschieben lässt, ist es nicht richtig positioniert. Entfernen Sie das Batteriegehäuse, indem Sie die Taste an der Vorderseite des Batteriegehäuses drücken und das Gehäuse herausziehen. Hinweis: Bei niedriger Batteriekapazität blinkt die mittlere LED rot. Bevor Sie ein USB-Gerät mit dem Ladegerät verbinden, sichern Sie immer die Daten des USB- Geräts. Daten können aus unterschiedlichsten Gründen verlorengehen. Möglicherweise kann das Ladegerät nicht alle USB- Geräte mit Strom versorgen. Trennen Sie das USB-Kabel und schließen Sie die Abdeckung während des Nichtgebrauchs bzw. nach Abschluss des Ladevorgangs. Verbinden Sie den USB-Port nicht mit der Stromversorgung. Es besteht Brandgefahr. Der USB-Port ist nur zum Aufladen von Niederspannungsgeräten bestimmt. Installieren Sie immer die Abdeckung auf dem USB-Port, wenn Sie keine Geräte damit auaden. Stecken Sie keine Nägel, Drähte usw. in den USB- Port. Es besteht Rauch- und Brandgefahr. Verbinden Sie diesen USB-Anschluss nicht mit dem USB-Port eines PCs; dies könnte zum Ausfall beider Geräte führen.16 Wiedergabe von Audiodateien im Bluetooth-Modus Nachdem Sie Ihren Lautsprecher erfolgreich mit einem Bluetooth-Gerät verbunden haben, können Sie Musik unter Verwendung der Tasten am verbundenen Bluetooth-Gerät abspielen.

Geräte speichern und erneut verbinden Der DMR200 kann bis zu 8 gekoppelte Geräte speichern. Bei Überschreitung der Anzahl dieses Speichers wird der älteste Speichereintrag überschrieben. Falls Ihr Bluetooth- Geräts bereits zu einem früheren Zeitpunkt mit dem Lautsprecher gekoppelt wurde, erkennt der Lautsprecher das Bluetooth-Gerät und wird immer versuchen, die Verbindung mit dem zuletzt verbundenen Gerät wieder herzustellen. Falls das zuletzt verbundene Gerät nicht verfügbar ist, ist der Lautsprecher nicht erkennbar. Bluetooth-Gerät trennen Halten Sie die Taste Bluetooth 2-3 Sekunden gedrückt, um Ihr Bluetooth-Gerät zu trennen. Die Anzeige Bluetooth blinkt blau und weist darauf hin, dass der Lautsprecher wieder für die Kopplung verfügbar ist. Musikwiedergabe via Aux-Eingang An der rechten Seite des Geräts befindet sich eine 3,5 mm Aux-Eingangsbuchse für die Audioübertragung von externen Geräten, die über einen Kopfhörer- oder Nach dem Start der Wiedergabe können Sie die Lautstärke mit den Lautstärketasten an Ihrem Lautsprecher oder Ihrem aktivierten Bluetooth-Gerät einstellen. Beim Drücken der Tasten Lautstärke erhöhen/ Lautstärke reduzieren blinkt die Lautstärkeanzeige schnell rot. Wenn die Anzeige rot leuchtet, ist die maximale oder die geringste Lautstärkeeinstellung erreicht. Verwenden Sie die Tasten an Ihrem Gerät, um die Wiedergabe zu starten/ zu unterbrechen und um Titel auszuwählen. Alternativ dazu können Sie die Wiedergabe mit den Lautsprechertasten Wiedergabe/Pause ( ) bzw. Nächster Titel ( ) oder Vorheriger Titel ( ) steuern. Halten Sie die Taste Nächster Titel ( ) oder Vorheriger Titel ( ) gedrückt, um den aktuellen Titel vor- oder zurückzuspulen. Lassen Sie die Taste los, sobald Sie die gewünschte Stelle erreicht haben. Möglicherweise reagieren nicht alle Anwendungen oder Geräte auf das Drücken der Tasten. Bei einigen Handys wird möglicherweise vorübergehend die Verbindung mit dem Lautsprecher getrennt, während Sie Anrufe tätigen oder entgegennehmen. An einigen Geräten wird die Bluetooth-Übertragung stumm geschaltet, wenn Textnachrichten und E-Mails eingehen oder andere Gründe auftreten, die nicht im Zusammenhang mit der Audioübertragung stehen. Dies liegt am externen Gerät und ist keine Fehlfunktion Ihres Lautsprechers. Externes Gerät mit dem Lautsprecher koppeln und verbinden Sie müssen Ihr Bluetooth-Gerät mit dem DMR200 koppeln, bevor Sie beide Geräte automatisch verbinden und Musik via Bluetooth über den Lautsprecher wiedergeben/übertragen können. Durch die Kopplung entsteht eine „Verbindung“, die es beiden Geräten ermöglicht, sich gegenseitig zu erkennen. Für eine bessere Soundqualität empfehlen wir, die Lautstärke an Ihrem Bluetooth-Gerät auf über zwei Drittel zu erhöhen und dann die Lautstärke an dem Lautsprecher entsprechend einzustellen. Erstmalige Kopplung und Wiedergabe Ihres Bluetooth-Geräts

Bei der erstmaligen Kopplung von 2 Bluetooth- Geräten suchen beide Geräte nach dem DMR200; an beiden Geräten wird dessen Verfügbarkeit angezeigt. Sobald jedoch ein Gerät mit dem Lautsprecher verbunden ist, erscheint es nicht mehr in der Geräteliste des zweiten Bluetooth-Geräts. Falls Ihr Bluetooth-Gerät vorübergehend vom Lautsprecher getrennt ist, müssen Sie es erneut manuell mit dem Lautsprecher verbinden. Falls „DMR200“ in der Geräteliste Ihres Bluetooth- Geräts erscheint, jedoch nicht verbunden werden kann, löschen Sie es aus der Liste und führen Sie die Kopplung erneut anhand der vorher beschriebenen Vorgehensweise durch. Die effektive Reichweite zwischen dem System und dem gekoppelten Gerät beträgt ungefähr 10 Meter (30 Fuß). Hindernisse zwischen dem System und dem Gerät können die Betriebsreichweite reduzieren. Bluetooth-Verbindungsfähigkeit kann je nach verbundenem Bluetooth-Gerät variieren. Informieren Sie sich über die Bluetooth-Fähigkeit Ihres externen Geräts, bevor Sie Ihr Radio verbinden. Einige gekoppelte Bluetooth-Geräte unterstützen möglicherweise nicht alle Funktionen. Drücken Sie die Betriebstaste zum Einschalten des Lautsprechers; die Bluetooth-Anzeige blinkt blau. Wenn die Anzeige anfängt, schnell blau zu blinken, ist der Lautsprecher für andere Geräte erreichbar. Aktivieren Sie an Ihrem externen Gerät gemäß dessen Bedienungsanleitung die Bluetooth-Funktion, um es mit dem Lautsprecher zu koppeln. Öffnen Sie die Bluetooth-Geräteliste und wählen Sie das Gerät „DMR200.“. Einige Handys (mit älteren Versionen als BT2.1 Bluetooth) erfordern möglicherweise die Eingabe eines Passworts. Geben Sie in solch einem Fall „0000“ ein. Nach erfolgreicher Verbindung ertönt ein Signal und die Bluetooth-Anzeige leuchtet stetig blau. Sie können nun Musik auswählen und an Ihrem externen Gerät oder direkt über den Lautsprecher abspielen. Verwenden Sie die Tasten an Ihrem Bluetooth-fähigen Gerät oder am Lautsprecher, um Titel abzuspielen/ zu unterbrechen bzw. zu suchen.17 Audioausgang verfügen (z.B. iPod, MP3-Player oder CD- Player).

Hinweis: Wenn ein Audiogerät mit dem Aux-Eingang verbunden ist, wird die Bluetooth-Funktion deaktiviert, um den Energieverbrauch zu reduzieren. WARTUNG VORSICHT :

Technische Daten Verstärker Ausgangsleistung Frequenzbereich Aux-Eingang Eingangsempndlichkeit Lautsprecher Hauptlautsprecher Tweeter-Lautsprecher Bluetooth (Die Bluetooth

-Wortmarke und die Bluetooth

-Logos sind eingetragene Marken von Bluetooth SIG, Inc.) Bluetooth-Version Bluetooth-Prole Übertragungsleistung Übertragungsreichweite Unterstützter Codec Kompatibles Bluetooth-Prol Maximale Radiofrequenzleistung: BT EDR: 3,84 dBm / BT LE: 3,46 dBm Allgemein AC-Netzteil Batterie Gewicht Wir behalten uns das Recht vor, die technischen Daten ohne Vorankündigung zu ändern. Schließen Sie eine Stereo- oder Mono-Audioquelle (z.B. iPod, MP3- oder CD-Player) an den (mit „AUX“ markierten) Eingang an; die Aux-Eingangsanzeige leuchtet grün auf und weist somit auf den Aux- Eingangsmodus hin. Stellen Sie an Ihrem iPod, MP3- Player oder CD- Player die Lautstärke entsprechend ein und nehmen Sie dann die Lautstärkeeinstellung an Ihrem Lautsprecher vor. Für eine bessere Soundqualität empfehlen wir, die Lautstärke an Ihrem Audio-Gerät auf über zwei Drittel zu erhöhen und dann die Lautstärke an dem Lautsprecher entsprechend einzustellen. Verwenden Sie niemals Kraftstoff, Benzin, Verdünner, Alkohol oder ähnliches; dies könnte zu Verfärbungen, Verformungen oder Rissen führen. 18V:10W 14,4V:6W 10,8V:3,5W 50Hz - 20kHz 250mVrms @100Hz 101,6mm 8 Ohm 10W 36mm 8Ohm 10W

Bluetooth-Spezifikation Leistungsklasse 2 Max. 10m (abhängig von Gebrauchsbedingungen) SBC A2DP DC-Eingang 12V 1,5A, mittlere Klemme positiv 10,8V-12Vmax/14,4 V/ 18 V 2.7KG (ohne Batterie)18
