BEDIENUNGSANLEITUNG BDPC10USB BLACK & DECKER

Deutsch (Übersetzung der ursprünglichen Anweisungen) 7

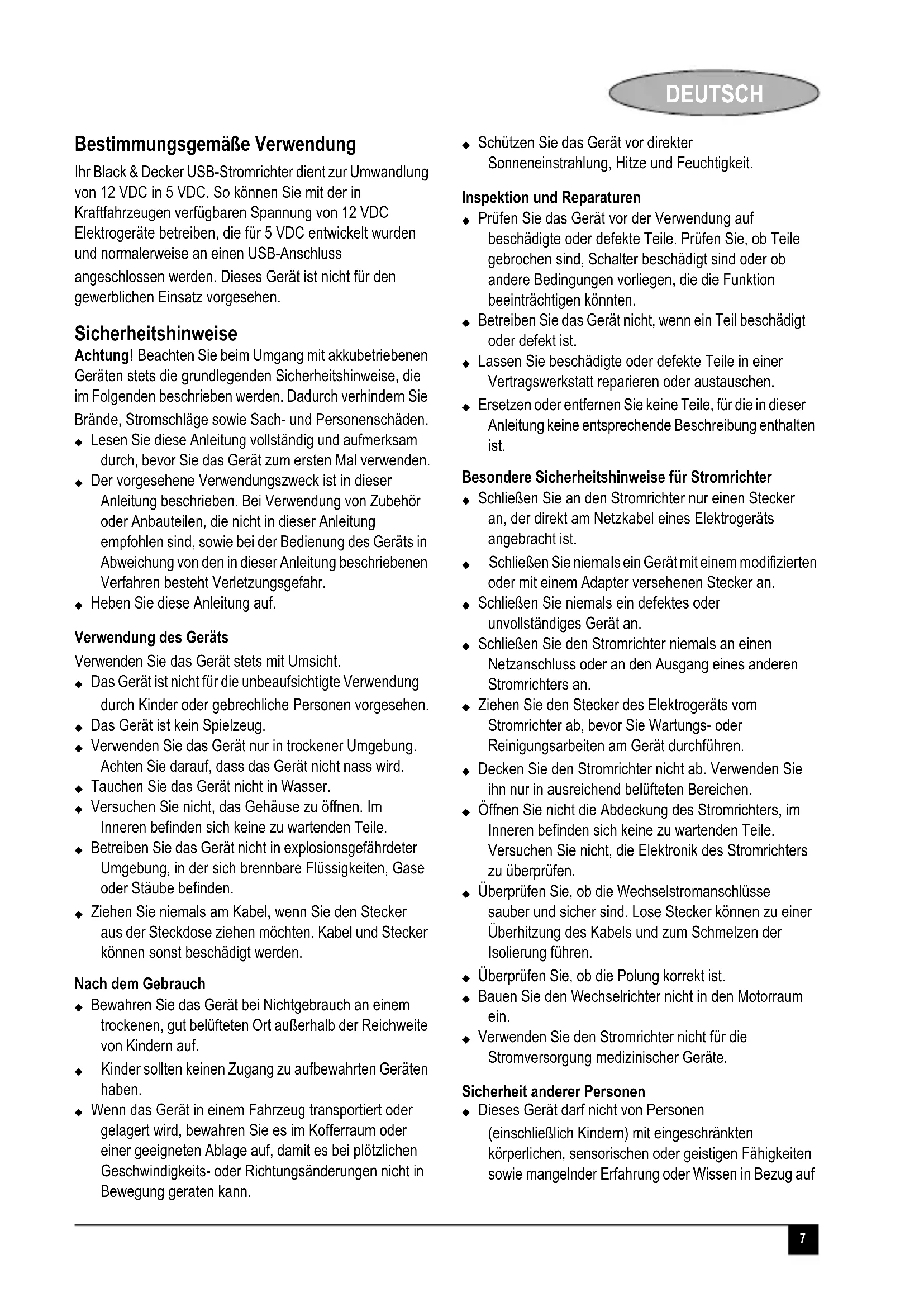

Bestimmungsgemäß Verwendung

Ihr Black & Decker USB-Stromrichter dient zur Umwandlung von 12 VDC in 5 VDC. So können Sie mit der in Kraftfahrzeugen verfügbarbaren Spannung von 12 VDC Elektrogeräte betreiben, die für 5 VDC entwickelt wurden und normalerweise an einen USB-Anschluss angeschlossen werden. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit akkubetriebenen Geräten stets die grundlegenden Sicherheitshinweise, die im Folgenden beschrieben werden. Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und Personenschäden.

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschreiben. Bei Verwendung von Zubehor oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie bei der Bedienung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren besteht Verletzungsgefahr.
Hebien Sie diese Anleitung auf.

Verwendung des Geräts

Verwenden Sie das Gerät stets mit Umsicht.

Das Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kinder oder gebrechliche Personen vorgesehen.
Das Gerat ist kein Spielzeug.
Verwenden Sie das Gerät nur in trockener Umgebung.
Achten Sie daraufuf, dass das Gerät nicht Nass wird.
Tauchen Sie das Gerät nicht in Wasser.
Versuchen Sie nicht, das Gehäuse zu öffnen. Im Inneren befinden sich keine zu wartenden Teile.
Betreiben Sie das Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Ziehen Sie niemals am Kabel, wenn Sie den Stecker aus der Steckdoseziehen möchten. Kabel und Stecker konnen sonst beschädigt werden.

Nach dem Gebrauch

Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, gut belufteten Ort außerhalb der Reichweite von Kindern auf.
Kinder sollen den keinen Zugang zu aufbewahrten Geräten haben.
- Wenn das Gerät in einem Fahrzeug transportiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze und Feuchtigkeit.

Inspektion und Reparaturen

Prufen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prufen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder ob andere Bedingungen vorliegen, die die Funktion beeinträchtigen konnten.
Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
- Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Besondere Sicherheitschinweise für Stromrichter

Schlieben Sie an den Stromrichter nur einen Stecker an, der direkt am Netzkabel eines Elektrogerats angebracht ist.
Schlieben Sie niemals ein Gerät mit einem modifizierten oder mit einem Adapter versehenen Stecker an.
Schlieben Sie niemals ein defektes oder unvollständiges Gerät an.
Schließen Sie den Stromrichter niemals an einen Netzanschluss oder an den Ausgang eines anderen Stromrichters an.
Ziehen Sie den Stecker des Elektrogerats vom Stromrichter ab, bevor Sie Wartungs- oder Reinigungssarbeiten am Gerät durchführten.
Decken Sie den Stromrichter nicht ab. Verwenden Sie..., nur in ausreichend belufteten Bereichen.
Offnen Sie nicht die Abdeckung des Stromrichters, im Inneren befinden sich keine zu wartenden Teile. Versuchen Sie nicht, die Elektronik des Stromrichters zu überprüfen.
Überprüfen Sie, ob die Wechselstromanschlüsse sauber und sichere sind. Lose Stecker konnen zu einer Überhitzung des Kabels und zum Schmelzen der Isolierung führen.
Überprüfen Sie, ob die Polung korrekt ist.
Bauen Sie den Wechselrichter nicht in den Motorraum ein.
Verwenden Sie den Stromrichter nicht für die Stromversorgung medizinischer Geräte.

Sicherheit anderer Personen

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung oder Wissen in Bezug auf

DEUTSCH

dessen Gebrauch bedient werden, es sei dann, sie werden bei der Verwendung des Gerats von einer erfahrenen Person beaufsichtigt oder angeleitet.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Merkmale

1.2 USB-Anschlüsse
2. Abdeckung der USB-Anschlüsse
3. LED-Anzeige
4. 12-V-Stecker fur Zigarettenanzünder

Betriebsanleitung

Anforderungen an die Stromquelle

Die Stromquelle muss 12 V Gleichspannung abgeben und die für den Betrieb der Last ausreichende Stromstarke bereitstellen.

Achtung! Der Stromrichterarf nur an Batterien mit einer Nennausgangsspannung von 12 V angeschlossen werden. Bei Anschluss an eine 6-V-Batterie Funktioniert das Gerät nicht,bei Anschluss an eine 24-V-Batterie wird es dauerhaft beschädigt.

Anschluss an eine Stromquelle

Der Stromrichter wird mit einem 12-V-Stecker für den Zigarettenanzünder (4) zum Anschluss an eine Gleichstromquelle gefleiert.

Anschluss an eine Stromquelle mit Hilfe des 12-V-Steckers (Abb. A bis C)

An der Spitze des Steckers befindet sich der Pluspol (+) und an der Seite der Minuspol (-) .

Klappen Sie den 12-V-Stecker für den Zigarettenanzünder (4) aus dem Gehäuse, und{lassen Sieihn in einer der fufvorgesehenen Positionen einrasten.
Schließen Sie den Stromrichter an die Stromquelle an, indem Sie den 12-V-Stecker fur den Zigarettenanzünder (4) fest in die Anschlussbuchse des Zigarettenanzünders im Fahrzeug oder in eine passende Anschlussbuchse einer anderen Gleichstromquelle stecken.
Die grüne LED (3) signalisiert, dass erfolgreich eine Verbindung hergestellt wurde.
Heben Sie die Abdeckung der USB-Anschlüsse (2) an, um Zugriff auf einen oder beiden USB-Anschlüsse (1) zu erhalten.
Schließen Sie den USB-Stecker des Geräts, das Sie verwenden möchten, am USB-Anschluss (1) an, und verwenden Sie das Gerät wie gewohnt.

Hinweis: Einige von Mobiltelefonherstellern bereitgestellte Datenkabel unterstützen nicht das Laden mithilfe einer Standard-USB-Buchse. Wenden Sie sich an den Hersteller des Mobiltelefons, um Informationen zu einem geeigneten Ladekabel zu erhalten.

Hinweis: Sie können zwei USB-Geräte gleichzeitig betreiben.

Achtung! Verwenden Sie das Gerät nicht in Elektrosystemen, bei denen Masse an Plus liegt (z. B. in alteren Fahrzeugen).

Achtung! Bei Anschluss mit vertauscher Polung brennt die Sicherung durch, und es konnen dauerhafte Schäden am Stromrichter verursacht werden.

Der Einsatz des Stromrichters ist sowohl bei laufendem als auch bei stehendem Fahrzeugmotor möglich. Wahrend des Anlassens des Motorsarf der Stromrichter jedoch nicht verwendet werden, da die Batteriespannung damit betrachtlich abfällt.

Achtung! Lose Stecker können zu einer Überhitzung des Kabels und zum Schmelzen der Isolierung führen.

Überprüfen Sie, ob die Polung korrekt ist. Schäden aufgrund falscher Polung werden durch unsere Garantie nicht abgedeckt.

Schutzfunktionen des Stromrichters

Am Gerät werden folgende potentiell gefährlichen Zustände angezeigt:

Niederspannungsschutz. Dieser Zustand birgt keine Gefahr für das Gerät, kann aber zu Schäden an der Stromquelle führen.
Das Gerät schaltet sich automatisch ab, wenn die Eingangsspannung auf 10,5 V (+/- 0,5 V) sinkt. Das Ladegerät wird automatisch abgeschalte, wenn die Spannung 11,5 V erreicht.
Kurzschlusslicherung. Durch Vertauschen der Polung oder durch Kurzschluss konnen externe oder interne Sicherungen ausgelost und irreparable Schaden am Gerät verursacht werden. Achten Sie beim Anschlussalanders auf die richtige Polung.
Überlastungsschutz. Der Wechselrichter schaltet automatisch ab, wenn die Dauerlast die Nennleistung übersteigt. Wenn die Überlast behoben ist, starten Sie das Gerät neu, indem Sie den 12-V-Stecker für den Zigarettenanzünder abziehen und erneut anschließen.

Hinweise für optimale Funktion

Für einen reibungslosen Betrieb sollen das Gerät auf einer flachen, festen Unterlandage ruhen. Das Gerätarf nur in Bereichen verwendet werden, die folgende Kriterien erfüllen:

DEUTSCH

TROCKEN: Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten mit dem Gerät in Berührung kommt.
KUHL: Die Umgebungstemperatur der Luft sollt zwischen 4^ und 40^ liegen. Optimal ist eine Temperatur zwischen 15^ und 25^ . Schützen Sie das Gerät nach Möglichkeit vor direkter Sonneneinstahrung.
AUSREICEND BELUFTET: Achten Sie auf ausreichenden Freiraum um das Gerät herum, damit die Luft zirkulieren kann.
Positionieren Sie keine Gegenstände auf oder über dem Gerät, wenn es sich in Betrieb befindet. Bei zu hoher Innentemperatur schaltet das Gerät automatisch ab.
SICHER: Verwenden Sie das Gerät nicht in der Nähe entflammbarer Materialien oder in Bereichen, in denen sich entflammbare Dämpfe oder Gase gesammelt haben können. Bei diesen Gerät kann es während des Herstellens oder Trennens der elektrischen Verbindungen zu Funkenschlag kommt.

Problembehebung

Wenn die grüne LED-Anzeige (3) nicht leuchtet:

Überprüfen Sie, ob alle Verbindungen mit der Stromquelle ordnungsgemäß ausgeführrt sind.
Überprüfen Sie den festen Sitz der Gleichstrom-Anschlüsse.

Hinweis: Vergewissem Sie sich, dass an der Steckdose Spannung anliegt. Dazu müssen Sie möglicherweise das Zündschloss in die Stellung bringen, in der elektrische Verbraucher mit Strom versorgt werden (häufig beschrittet mit ACC).

Wenn die rote LED-Anzeige (3) leuchtet, ist einer der folgenden Zustände eingetreten:

Niederspannungsschutz
Kurzschlusssicherung
Überlastungsschutz
Trennen Sie das Gerät ggf. von der Stromversorgung Entfernen Sie den 12-V-Stecker für den Zigarettenanzünder, beheben Sie den Fehler, und schreiben Sie den 12-V-Stecker für den Zigarettenanzünder erneut an.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt.

Ein dauerhafter, einwandfreier Betrieb setzen eine regelmäßige Pflege und Reinigung voraus.

Achtung! Ziehen Sie den Netzstecker des Geräts aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungsrarbeiten am Gerät beginnen.

Wischen Sie das Gerät gelegentlich mit einem feuchten Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Tauchen Sie das Gerät nicht in Wasser.

Ersetzen der Sicherung im Stecker für den Zigarettenanzünder

Entfernen Sie die Kappe durch Drehung gegen den Uhrzeigersinn.
- Entfernen Sie die Kappe und den Zentrierstift.
Nehmen Sie die Sicherung hersa.
- Setzen Sie eine neue Sicherung desselben Typs und derselben Groß (1.6 A) ein.
- Bringen Sie Kappe und Zentrierstift wieder an.
Drehen Sie die Kappe im Uhrzeigersinn fest.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmull entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benöttigen, entsorgen Sie es nicht mit dem Hausmüll, sondern führen Sie das Produkt einer getrennten Sammlung zu.

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien konnen Rohstoffe recycliert und wiederverwendet werden. Die Wiederverwendung aufbereiter Materialien tragt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmull gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kaufe eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zunehmen, geben Sie das Gerätitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

DEUTSCH

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ohnen kein die nachstgelegene Vertragswerkstatt mit. Außen dem ist eine Beste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Technische Daten

BDPC10USB H1

Eingangsspannung VDC 12

Ausgangsspannung VDC 5

Ausgangsstrom mA 500

Leistungsabgabe W 5

Gewicht g 50

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie.
These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler bzw. auf Nichterfüllung von Normen zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleib bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:

wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
- wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufe bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ohnen,Gere die nachstgelegene Vertragswerkstatt mit. AuBerdem ist eine Listeder Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Bitte besuchen Sie unter Websites www.blackanddecker.de, um Ihr neuen Black & Decker-Produkt zu registrieren und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de.
